При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

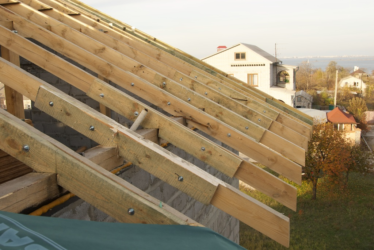

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия
Пошаговый монтаж двухскатной крыши
Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.
Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы.
Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля.
После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.
Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки
Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.
Мауэрлат
Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.
В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.
Крепление мауэрлата на шпильки
Способов связки стен и мауэрлата несколько:
- В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
- В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
- Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.
Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.
Установка стропил
Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.
https://www.youtube.com/watch?v=cYxKJKRVu2U
Собирают готовые фермы и потом поднимают на крышу
Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.
В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.
С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.
Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.
Порядок сборки стропильной системы
- Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
Как правильно выставить стропильную систему
- Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.
Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии
- Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
- Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
- Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.
Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.
Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

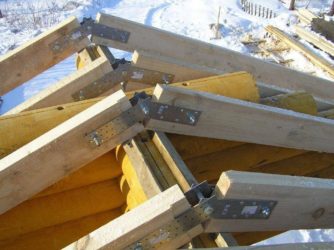

Способ крепления стропильной системы деревчнного дома

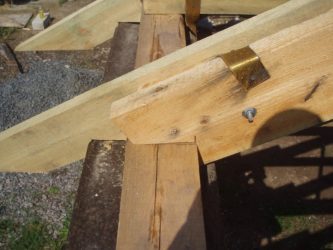

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
по сборке и установке стропильной системы двускатных крыш
Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.
-отчет о том, как сделана двухскатная крыша
Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.
Два типа соединения стропил: жесткое и скользящее
о двух наиболее проблемных типах соединений.
Полный видео-отчет о сборке стропильной системы
Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.
Источник: https://stroychik.ru/krysha/dvuhskatnaya-krysha-svoimi-rukami
Строительство крыши частного дома своими руками пошагово
Строительство крыши начинается с выбора приемлемого архитектурного решения, которое будет отвечать вкусам и требованиям будущих владельцев. Кровля является неотъемлемой частью идеи архитектора и реализованного проекта. При этом довольно сложно говорить о выборе универсального варианта, который подходил бы для всех без исключения типов жилых строений и отличался интересным внешним видом. Тем не менее, именно о таких проектах хотелось бы рассказать и показать, как строится универсальная крыша своими руками пошагово с применением современных материалов.
Выбор конструкции крыши: красивый дизайн и оптимальная технология
Выбор проекта дома и конструкции крыши сложен тем, что практика только классического строительства насчитывает несколько десятков вариантов. Каждый из них обладает своими особенностями и преимуществами, анализ которых для частных строителей становится непосильным. В результате выбор склоняется в сторону низкобюджетной и технологически простой двухскатной крыши. Но если речь пойдет о функциональности, дизайне и оптимальной технологии возведения, то классический вариант, очевидно, будет модифицирован.
Вальмовая кровля
К функциям возводимых современных крыш относят утепление дома, его звукоизоляцию, дополнительное тёплое помещение на мансардном этаже, аэродинамические характеристики с низкой ветронагрузкой и скатную форму для отвода осадков. Обычно для этих целей возводится вальмовая крыша, собираемая из закрепленных к стеновой или каркасной конструкции стропил. Ее преимущество состоит в возможности проектирования таким способом практически любых кровельных конструкций, в том числе, со сложными и нестандартными формами.
Вальмовая кровля – это классическая четырехскатная крыша. Известны многочисленные модификации, в том числе, полувальмовые двухскатные решения. Двухскатную крышу с определенными допущениями можно отнести к полувальмовой. Наиболее часто в строительстве применяются следующие вальмовые конструкции:
- классическая четырехскатная с угловыми ребрами от конька и прямыми стропилами с правильной геометрией конструкции;
- полувальмовая датская с вертикальным фронтом;
- шатровая с треугольной формой всех вальм.
Модифицированная двухскатная кровля мансарды для компактных домов
Несмотря на привычный внешний вид, двухскатная крыша отвечает самым строгим требованиям функционального дизайна, что можно проиллюстировать с помощью фото проектов. В этих проектах есть общие элементы, которые делают дом более привлекательным, речь идет о выносном балконе и наличии полноценного второго этажа. При этом у этих домов есть и недостатки – это малая площадь и небольшая высота потолков подкровельного жилого пространства. Комнаты можно использовать как спальни и детские, что нельзя назвать рациональным решением для домов небольшой площади.
Архитекторы отличаются тем, что в своих проектах нередко неожиданно объединяют конструкции и получают интересные решения. Представьте теперь, как можно соединить двухскатную крышу и полноценный второй этаж. Именно так и сделал всемирно известный архитектор-постмодернист Фрэнк Райт. Многим известно его крылатое выражение: «Крыша – это символ дома».
Многих читателей при выборе проекта для строительства крыши привлечет дом Фрэнка Райта в стиле шале с очень интересной мансардной крышей, который он спроектировал для одного из своих клиентов. Это компактное строение имеет полноценные жилые помещения на первом и втором этаже, а также террасу с уличным камином. Проект и конструкция крыши вполне подойдет для загородного дома или дачи. Вертикальное расположение окон мансарды и козырьки защищают их от солнца и осадков.
Подобные выносные конструкции крыши могут быть одно- и двухсторонними. Особенностью дома-шале является, прежде всего, технологичность постройки. Фактически речь идет о возведении двухэтажного дома, к которому удачно пристроена кровля.
Первый этаж представляет собой фундамент, собранный из дикого камня, второй этаж и мансарда сделаны из вручную профилированного бруса.
Если всмотреться, крыша окажется комбинированной: двухскатная крыша является больше оформительским элементом, а над выносными окнами встроена в общую конструкцию односкатная кровля.
Монтаж крыши похожего дома без слуховых окон приведен в видео и отличается технологической простотой.
Подобные конструкции крыши имеют место и в классическом домостроении. Речь идет о двухскатных мансардных крышах со слуховыми окнами. При этом комнаты на втором этаже такого дома будут ожидаемо менее светлыми и просторными.
Четырехскатная кровля для больших одноэтажных домов
Приведенный выше пример отлично подходит для участков и домов малой площади, где нужно максимально практично использовать жилое и приусадебное пространство. Для больших одно- и двухэтажных домов без мансардного этажа лучше всего подойдет четырехскатная вальмовая кровля. Их иногда называют домами в стиле Френка Райта.
Четырехскатная кровля универсальна и часто применяется в подсобных и технических помещений. Преимущества такой крыши – безопасный и относительно лёгкий монтаж для одного рабочего, небольшой расход материалов без отходов, низкие ветронагрузки и эстетичность. С помощью четырехскатной кровли можно возводить и мансардный этаж с хорошей освещенностью и довольно комфортными помещениями.
Иногда такие здания называют «домами прерий». Действительно Фрэнк Райт долго работал в Азии, он заимствовал многие архитектурные элементы из традиционных строений восточных стран. Одновременно на него повлияли традиции домостроения Восточной Европы, откуда он родом. Жизнь в Америке сформировала привязанность к колониальному стилю.
Расчет конструкции и проектирование крыши
Итак, в своем выборе для самостоятельного строительства крыши лучше остановиться на универсальных вариантах. Они отличаются более технологичным монтажом, который можно сделать без привлечения помощников. Для этих целей обосновано лучше выбрать комбинированную двухскатную кровлю со вторым этажом для компактных коттеджей, а также четырехскатный вариант для больших домов и приусадебных построек. Проектирование крыши потребует знания некоторых терминов и названия конструкционных элементов, которые приведены на фото.
Конструктивная схема
Проектирование крыши проводится с помощью программных приложений Sketchup и Аркон. Профессионалы могут воспользоваться Autocad и Scad. В этом подразделе приводится видео по проектированию мансардной кровли с полноценными жилыми помещениями. Рассказывается подробно, как делается крыша своими руками поэтапно с использованием доступных инструментов.
Комбинированный вариант шале Фрэнка Райта может быть рассчитан подобным образом (не приводим по причине возможных авторских претензий). При этом учитывайте, что такой дом может быть подвержен большим ветронагрузкам, чем коттедж со стандартной мансардной крышей. Практически речь идет о комбинировании полноценного второго этажа с двухскатной кровлей и односкатными элементами. Угол наклона кровли в шале Фрэнка Райта составляет 45 градусов, наклон скатов – 25 градусов. Высота потолков в мансардных этажах обычно не превышает 2,6-2,7 м, но может быть увеличена за счет дополнительных нижних балок профилированного бруса.
Расчет нагрузок на кровлю
Во время проектирования нужно рассчитать нагрузки на крышу:
- от собственного веса кровли после проектирования конструкции;
- кратковременную нагрузку от веса людей, нормативное давление составляет 1,5 kPa на балку перекрытия, с коэффициентом надежности 1,3;
- снеговая нагрузка: на крышах со скатом больше 60 градусов не рассчитывается, если скат меньше 30 градусов, то коэффициент принимается за 1, при более крутом скате рассчитывается методом соизмеримо росту угла. Как высчитывается снежная загрузка с учетом снегового района РФ, о чем рассказывается в видео;
- ветровые нагрузки с ветреной и подветренной стороны, подробную инструкцию см. в видео.
Источник: http://krovlya-mp.ru/stroitelstvo-kryshi-chastnogo-doma-svoimi-rukami-poshagovo.html
Возводим простую крышу для дома, гаража или бани своими руками
Завершая возведение стен, наступает время задуматься о конструкции, венчающей здание. Если речь идет о небольшом дачном доме, гараже или бане, то ее выбор сделать не трудно. Самая простая крыша для таких объектов – одно или двускатная. Ее можно рассчитать и построить своими силами, не привлекая бригаду плотников.
В этой статье мы рассмотрим распространенные варианты кровельных конструкций, расскажем о важных особенностях их выбора и монтажа.
Следуя нашим рекомендациям, вы сможете быстро и с минимальными затратами возвести надежную крышу.
Виды простых крыш и их основные элементы
Любая крыша состоит из несущего каркаса и защитного кровельного покрытия.
Каркас включает следующие элементы:
- Стропила – наклонные балки (служат несущей основой крыши).
- Коньковый брус (соединяет верхние стыковочные узлы стропил).
- Обрешетка – настил из досок или плиты OSB, укладываемый на стропила и служащий основанием для кровельного материала.
- Контробрешетка – применяется при устройстве теплой кровли (создает воздушный зазор для вентиляции утеплителя).
- Мауэрлат – деревянный брус (монтируется на продольные стены). К нему крепятся нижние части стропил (стропильных ног).
- Вертикальные стойки, горизонтальные затяжки и подкосы (используются для усиления стропильной конструкции).

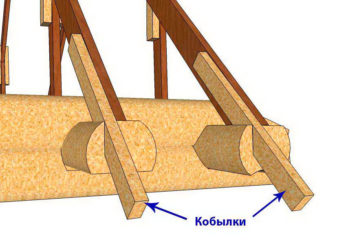

- Кобылки – доски, прибиваемые к нижним концам стропильных ног для создания кровельного свеса.
Двускатная крыша для дачи и бани (ширина пролета не более 6 метров)
Конструкция простой крыши для дома определяется несколькими факторами:
- шириной перекрываемого пролета;
- назначением чердачного пространства (жилое или нежилое, проходное или непроходное);
- видом междуэтажного перекрытия (деревянные балки, железобетонные панели).
Если ширина здания невелика (до 4,5 метров), а на чердаке не планируется обустройство жилого помещения, то можно остановиться на варианте односкатной крыши. Она экономична и проста в монтаже.
Стропила такой крыши, можно опереть непосредственно на стены. Для этого одну из них нужно сделать выше другой. Так мы создадим уклон, необходимый для стока дождевой воды.
Если вы решите поставить односкатную крышу на стенах одного уровня, то для создания уклона в ее конструкцию нужно включить деревянные стойки. После завершения монтажа их обшивают сайдингом, OSB плитой или блокхаусом.
Варианты односкатных крыш для гаража, сарая, беседки и бани
Для асбоцементного шифера угол наклона кровли должен быть не менее 22 градусов. Для металлочерепицы, ондулина, битумной черепицы уклон крыши делают не меньше 15 градусов. Делая расчет простой односкатной кровли, помните о том, что снеговая нагрузка – серьезный фактор. Для ее уменьшения уклон ската рекомендуется делать более крутым. В противном случае вам придется увеличить сечение стропил и обрешетки, что приведет к удорожанию конструкции.
Если ширина пролета составляет от 4,5 до 6 метров, то стропила нужно усилить раскосами (наклонными стойками из бруса). Они уменьшат прогиб стропильных ног под действием снеговой нагрузки. Нижние концы раскосов заделывают в кладку, а при использовании вертикальных опорных стоек крепят к ним при помощи скоб, гвоздей или зубчатых металлических пластин.
Односкатные кровли чаще всего применяют для небольших сооружений, таких как гаражи, сараи, бани или беседки. Двускатная конструкция с большим углом подъема – оптимальный вариант для обустройства чердачного помещения.
Основные стыковочные узлы
Главное условие прочности любой крыши — грамотная стыковка всех ее частей. Поэтому, составляя эскизный чертеж, нужно уделить внимание узлам (соединение мауэрлата со стеной, стропил с коньком и балками перекрытия).
Устройство простой крыши начинают с укладки горизонтального деревянного бруса – мауэрлата, на который будут опираться стропила. Его крепят к кладке через стальные анкера с резьбой (в кирпичных стенах) или к шпилькам, забетонированным в армопоясе (газосиликатная кладка, керамзитобетон, пеноблок).
Балки перекрытия фиксируют к стене с помощью анкерных шпилек, а мауэрлат крепят к ним гвоздями или длинными саморезами.
Способы крепления мауэрлата к стене: а — анкером; б — гвоздем; в — шпилькой, забетонированной в армопоясеВарианты фиксации стропил к мауэрлату: а – металлическими уголками, упорным бруском (бобышкой) или зарубкой; б — гвоздями; в – стальной скобойКрепление стропил к мауэрлату скобой и зарубкой
Отметим также, что крышу небольшого дома, сарая или гаража можно ставить без мауэрлата, фиксируя нижние концы стропил непосредственно к балкам перекрытия.

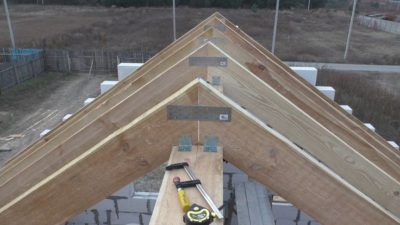

Следующий важный узел – крепление верхних концов стропил между собой и соединение их с коньковым брусом.
Есть несколько способов создания данного узла. Стропильные брусья можно соединить болтом и затянуть гайкой (узел 1). Можно использовать накладку из куска плиты OSB (узел №2) или зафиксировать их с помощью металлической зубчатой пластины (узел №3). Для более плотного контакта стропил с коньковым брусом на них делают зарубки.
Следует отметить, что коньковый брус, увеличивающий жесткость конструкции, чаще всего применяется на больших крышах. Он также ставится в зданиях с фронтонами из кирпича, блоков или бревен, которые служат для него опорными стенками. Строя небольшую баню, гараж или дачный дом, можно обойтись без этого элемента. Небольшой крыше достаточную жесткость обеспечит обрешетка или настил из плиты OSB.
Вариант простой двускатной крыши без конькового бруса
Собираясь сделать простую крышу своими руками, следует ознакомиться с рекомендуемыми сечениями стропильных ног (таблица №1).
Таблица №1 Расчетные сечения стропил в зависимости от выбранного шага
Размеры поперечных сечений других элементов простой крыши можно взять из таблицы №2
Таблица №2 Рекомендуемые размеры других элементов крыши
Особенности возведения простой крыши
К монтажу крыши приступают после завершения строительства стен, установки балок или плит перекрытия. Выставив по уровню крайние стропила, их крепят к балкам или мауэрлату и фиксируют временными связями. После этого между ними натягивают маячный шнур. По нему выставляют рядовые стропила и поочередно крепят с помощью обрешетки.
При наличии капитального фронтона монтаж упрощается, поскольку коньковый брус, уложенный на него, служит опорой и маяком для установки стропил.
Монтаж кровельного каркаса на высоте – занятие трудоемкое. Возводя небольшую крышу удобнее вести сборку стропильных ферм на земле. В этом случае на стенах вам останется лишь соединить их с помощью обрешетки в единую конструкцию. Собрав одну ферму, ее можно использовать в качестве шаблона для разметки и нарезки стропил, затяжек и балок.
Готовясь к строительству крыши, обязательно сделайте подробную схему с указанием размеров всех элементов и детальной проработкой узлов. Она пригодится вам для расчета покупаемых пиломатериалов и поможет выполнить монтаж качественно и быстро.
Подробный чертеж – важное условие экономичности и качества работ
Если чердачное помещение будет жилым, то в конструкцию крыши нужно включить не только утеплитель, пароизоляцию, но и контробрешетку — деревянный брусок сечением 30х50 мм. Его прибивают к стропилам поверх пароизоляционной пленки для создания вентиляционного зазора, а сверху крепят основную обрешетку. Без этой «мелочи» утеплитель в холодное время года намокнет от диффузионной влаги, а деревянные детали конструкции начнут гнить.
Конструктивная схема утепленной крыши
Если при устройстве утепленной крыши используется сплошной настил из плиты OSB, то контробрешетку ставят под него.
Для защиты стен от дождевой воды любой крыше необходимы свесы. Для односкатной конструкции их делают не только в нижней, но и верхней части. Если длины стропильных ног не хватает для образования карнизных свесов, то их наращивают, прибивая доски «кобылки».
Минимальная величина кровельных свесов должна быть не менее 20 см. Для защиты фронтонов от влаги длину крыши с каждой стороны увеличивают на 20-30 см, создавая фронтальные свесы. Торцы и нижние плоскости свесов обшивают ветровой доской.
Источник: https://greensector.ru/stroitelstvo-i-remont/vozvodim-prostuyu-kryshu-dlya-doma-garazha-ili-bani-svoimi-rukami.html
Двускатная крыша с широким выносом своими руками – фото и чертежи, материалы для отделки
Есть такая фраза: «Если кровли больше чем стен, то это шале». Но не только в этом стиле встречаются распластанные крыши со скатами навылет – в последнее время они становятся все популярнее в загородном домостроении
Крыжи со сложными конфигурациями и формами (например с переломами плоскостей, и пересечениями скатов на разных уровнях) у нас в России встречаются не так уж и часто.
Гораздо практичнее в России на доме сделать традиционную, обычную двускатную крышу с углом наклона 30-45 градусов: зимой с нее под собственной тяжестью сползает снег, летом конструкция застрахована от застоя дождевой воды.
Однако и покатые двускатные крыши с большими выносами – визитные карточки стилей шале (часто применяются архитектором новатором Ллойдом Райтом в его проектах) – находят все больше поклонников. По сравнению с обычными они имеют ряд преимуществ: козырьки такой крыши выступая над стенами дома надежно закрывают и фундамент и сами стены от осадков, и главное – появляется дополнительное укрытое пространство вокруг дома , своеобразная терраса на которой можно установить столик, обвить пространство вьющимися растения.
Опыт показывает, что при выносе в 1,5 м стене не страшен никакой дождь, а ведь вынос крыши при правильном расчете может достигать 3 м!
Летом, когда солнце в зените, свесы создают спасительную тень, а зимой, при низком солнце, эта конструкция крыши совершенно не сказывается на освещенности дома. Покатая крыша подразумевает, что под ней располагается просторная мансарда со скошенными потолками – хороший повод совместить внешнюю эстетику дома с дополнительным жилым пространством.
Лицом к лицу
Устройство большого выноса плоской крыши требует тщательного расчета, поэтому ограничимся общим описанием, чтобы просто объяснить принцип этой конструкции.
Чтобы сделать фронтонный свес, достаточно удлинить коньковый брус и мауэрлат на обеих стенах, чтобы они выступали за фронтоны на необходимую длину.
Сшивать брус из двух-трех частей (в зависимости от длины крыши) надо так, чтобы место крепления оказалось между фронтонами, внутри кровельной системы.
Для соединения частей коньковой балки используют либо отрезок бруса (крепят на длинные шурупы или анкера под коньковым брусом или сбоку), либо две толстые доски (по типу сэндвича, зажимая балку между ними). В случае необходимости на выносе устанавливаются стропила. После завершения работ с крышей фронтонный свес снизу можно подшить шунтованными досками и сделать софит.
Также смотрите: Вальмовая крыша своими и руками – чертежи и схемы
Вид сбоку
Для обустройства карнизного свеса достаточно вынести концы стропил за наружную, внешнюю поверхность стены. Но далеко не каждое стропило может похвастаться нужной длиной, поэтому стропила приходится наращивать кобылками. К торцам кобылок крепится обвязка из досок.
Для большей надежности свесы (особенно если они очень широкие) можно поддержать подкосами (укосинами) или консолями. Первые представляют собой брус, поставленный снаружи в распор между кобылкой и стеной, вторые – сложная А-образная конструкция, закрепленная на стене и поддерживающая крышу. Если планируется использовать консоли, то в стены рекомендуется обязательно заранее заложить анкера. Опорные узлы, ко всему прочему, весьма декоративны, нередко окрашиваются в контрастный к стенам цвет.
Карнизный свес можно оставить открытым или же закрыть софитом, только в этом случае софит будет располагаться не параллельно скосу крыши, как на фронтонном свесе, а под прямым углом к стене дома. Для вентиляции полученного пространства оставляют небольшой зазор или делают в досках подшивки отверстия для вентиляции и проникновения воздуха. Чтобы в доме было больше света, софиты красят в светлые тона. (Ллойд Райт в своих домах нередко часть широкого карнизного свеса над окнами делал решетчатым, как пергола, и дополнял вьющимися растениями.)
Даже если планировка дома далека от шале и мансарды нет в помине, сделать практичные карнизные свесы более чем возможно. Для увеличения площади крыши можно выпустить кровельные балки (затяжки), обеспечивающие жесткость крыши, за наружную поверхность стены. В той же роли могут выступать железобетонные плиты перекрытия, пущенные поверх стены дома, наподобие балконных.
Рисунок-схема 1: Чертеж конструкции крыши с выносами
Рисунок 2: Два варианта крепления кобылки к стропилу:
1. Кобылка к стропилу крепится внахлест. Используется меньше длинных болтов для стяжки конструкции.
2. Встык через анкер (анкер между стыком кобылки и стропилом) с накладками с обеих сторон.

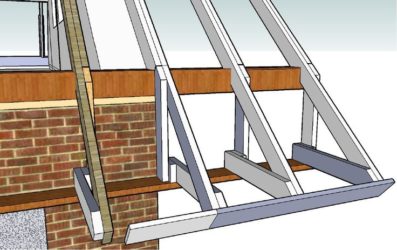

Рисунок 3. Способы поддержки свеса
Покрытие для двускатной крыши
Покрытие для распластанных крыш не должно быть тяжелым, а значит, такие современные материалы, как металлочерепица, гибкая и композитная черепицы, для них подходят просто идеально.
Основой гибкой черепицы может являться войлок или стеклохолст. Войлок пропитывают битумно-полимерным составом.
Внешняя сторона такой черепицы отделана базальтовым гранулятом или как вариант, минеральной крошкой.
Это чаще рулонный или листовой кровельный материал, который легко резать. Отходы при монтаже мягкой кровли минимальны.
Металлочерепица имеет полимерное покрытие, которое придает крыше устойчивость к коррозии. Она легко укладывается, накрывая сразу большую площадь крыши.
Главный минус – шум во время дождя
Если металлочерепица отделана каменным гранулятом (верхний слой), то она называется композитной черепицей
Главный ее минус – дорогая. Остальное все сплошные плюсы и преимущества – не шумная, уход не нужен, срок службы очень долгий.
Также по теме: Укладка черепицы своими руками
На заметку:
Гарантия на металлочерепицу с качественным полимерным покрытием составляет 40-50 лет (при толщине стали не менее 0,50 мм и содержании цинка не менее 275 г/кв. м). Она идеально подходит под условия «поставил и забыл».
Выбирая кровельный материал, надо обращать внимание на известность производителя, а при покупке очень внимательно смотреть на маркировку, нанесенную на кровельные листы. Немаловажно при самомонтаже неукоснительно соблюдать требования производителя, изложенные в инструкции.
И еще одно дополнение: при использовании металлочерепицы надо особое внимание уделить тепло- и звукоизоляции мансарды. При достаточной толщине утеплителя услышать шум дождя, который стучит по крыше, можно будет только при открытых окнах.
На крышах со сложной геометрией или с большими карнизными свесами гибкая черепица наиболее предпочтительна. Под нее требуется сплошное деревянное основание, и благодаря применению влагостойкой фанеры кровля получается упругая. Гибкая черепица сохраняет пластичность долгие годы, и если все-таки произойдет прогиб поверхности (от обилия снега, при неправильном расчете конструкции), то материал выдержит нагрузку и просто повторит деформационный изъян. Расчетный срок службы материала – 50 лет.
Традиционное покрытие для полгой крыши с большими «крыльями»
В идеале крыша с большим выносом должна быть покрыта деревянной черепицей – гонтом.
Вопреки распространённому мнению деревянная черепица гонт не такой уж и непрактичный материал, она достаточно долговечна, а уж про ее бесшумность и говорить не приходится.
Монтаж деревянной черепицы происходит путем крепления ее к настилу с помощью нагелей (деревянных гвоздей) или скоб из оцинкованного металла.
Чаще всего гонт делают из таких пород дерева как осина, дуб, кедр, лиственница. Кстати деревянная черепица из кедра приобретает через несколько лет после ее монтажа на крышу очень красивый серебряный цвет. А вот самой пригодной для изготовления считается лиственница – стойкость у нее отличная, цвет красивый а фактура глубокая
Утепление подкровельного пространства под двускатной крышей
Хотя снег на покатой крыше и создает дополнительную теплоизоляцию дома, без качественного утепления мансарды не обойтись.
Ассортимент материалов, с помощью которых можно утеплить мансарду и подкровельное пространство очень большой – правда чаще всего в ход идет синтетика. В последнее время все чаще используется эковата, об утеплении с ее помощью мы писали в этой статье.
Утепление своими руками можно сделать любым подходящим по стоимости и опыту работы материалом, если же утепление делать нанимаете бригаду, то с большой долей уверенности можно сказать что в качестве утеплителя Вам предложат базальтовую вату.
Тем, кто желает воссоздать атмосферу шале полностью, можно порекомендовать утеплить крышу камышом. Между стропилами укладывают камышовые маты, которые снизу подшиваются вагонкой.
Утепление камышом экологично, не дает собираться на стенах и перекрытиях конденсату, идеально вентилируется. Главный минус – мыши. О других материалах и способах строительства экологически чистой крыши читайте тут.
На заметку:
- Опорой для широких выносов крыши могут служить столбы.
- Галерея выглядит очень эффектно, но для ее сооружения нужен комплекс расчетов, учитывающих нагрузку не только на крышу, но и на фундамент. Особенно если под домом он один, а под столбами – другой.
- Без четкого проекта риск, что столбы будут «гулять сами по себе»» и в конечном итоге это приведет к разрушению крыши, очень велик.
Строительные термины используемые в статье:
| Кровля | покрытие крыши, наружная оболочка, принимающая на себя атмосферные осадки и ветровую нагрузку. |
| Крыша (ну мало ли
Источник: http://kak-svoimi-rukami.com/2012/10/dvuskatnaya-krysha-s-shirokim-vynosom-svoimi-rukami-foto-i-chertezhi-materialy-dlya-otdelki/ Крыша дома своими руками – простая инструкция по постройке и 150 фото основных этапов работ
Строительство крыши – работа, относящаяся к категории сложных строительных процессов. Провести её самостоятельно, не владея подготовительной базой, невозможно. Однако, многие люди стремятся освоить это дело. И особенно те, кто обладает личными загородными участками, с установленными на них домами. Мысль отремонтировать, сделать новую крышу, полностью разобрав предыдущую и воспользоваться собственными силами, нередко приходит в голову владельцам дачных домов. Но, если демонтаж, относительно, не представляет собой особой проблемы, то последующие работы, от возведения каркаса и до укладки верхнего гидроизоляционного слоя, могут вызвать много вопросов. Сложности возникают на этапе выбора формы конфигурации конструкции. Если предстоит ремонт существующего покрытия или устройство небольшого участка крыши прилегающей части дома, предстоящие работы не вызывают большого беспокойства по поводу того, что что-то пойдёт не так. В остальном же когда речь заходит о полном комплексе работ, охватывающем всю верхнюю площадь сооружения, вопрос как правильно сделать крышу дома своими руками сразу обнаруживает ряд проблем, большинство из которых связано с отсутствием опыта в подобном деле. Страхи быстрее всего уходят на задний план, когда перед глазами возникают цифры затрат на профессиональных мастеров, их услуги и предоставляемые материалы, которые профильные фирмы иногда предоставляют строго самостоятельно, игнорируя инициативы заказчиков заняться этим лично. В этом случае желание приобрести соответствующий опыт пересиливает мысли о необходимости пригласить профессиональную бригаду. Ещё больший интерес пробуждается при просмотре фото крыш дома. Своими руками можно выполнить любые работы, и цветные наглядные пособия, а также подробные видео уроки подтверждают это. Главное, знать с чего начать. Основные виды крышНачинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько отличных друг от друга форм. Простейший вид – односкатное покрытие выбирают редко, только при строительстве пристроек. Для формирования красивого вида предпочтение отдают следующим формам: Двускатная. Её плюсом является небольшой вес, появление в результате большого чердачного помещения, которое можно обустроить под мансарду. Такая конструкция проста, гармонична и наиболее привлекательна для многих. Четырехскатная. Эта конструкция менее популярна, поскольку её строительство содержит много сложностей. Без серьёзных навыков, соорудить такую крышу трудно. Если есть мысль построить именно такую конструкцию, в распоряжении должна быть подробная инструкция: как сделать крышу. Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недостатки входит повышенный вес и сложность работ. Комбинированная. Такая кровля выглядит очень оригинально. Так же как и предыдущий тип, она имеет свои сложности при постройке. Но для желающих получить красивую разноуровневую крышу, все трудности преодолимы. В итоге получается крыша, которая гармонично выглядит на фоне любого выступающего участка дома. Решение вопроса с проектированиемВыбрать вариант конструкции можно, не прибегая к помощи специалистов. Но проект может сделать только профессиональный проектировщик. Сделать чертежи крыши своими руками, идея неразумная. В данном случае не стоит жалеть о средствах и лучше всего сделать индивидуальный заказ в проектную фирму. Там, на основании выяснения всех необходимых запросов, включающих: конфигурацию, объём, отдельные параметры, составные части и дополнительные детали, составят подробные чертежи крыши. Основные работыЭтапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:
Основными материалами при строительстве будут деревянные доски и брус. Крепление проводится гвоздями. Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист. Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды. Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги. Фото крыши дома своими рукамиТакже рекомендуем посетить: Источник: https://mojdominfo.ru/krysha-doma-svoimi-rukami/ Крыша дома своими руками: пошаговая инструкция по возведению
По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции. Виды крышДля начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:
Особенности форм Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким. Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания. Двускатная – самая популярная форма Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать. Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным. Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства РасчетПеред началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:
Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:
Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас. Расчет обычно выполняют для стропильных ног Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами. Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки). Стропильная системаПравильный состав теплого пирога Пошаговая инструкция по выполнению работПоследовательность этапов возведения крыши выглядит следующим образом:
Источник: https://DomZastroika.ru/krysha/montazh-svoimi-rukami.html |
