Как удлинить стропила по длине?

Сращивание стропил по длине и их соединение между собой

В частном строительстве при создании стропильной системы обычно используется пиломатериал. Железобетонные или металлические конструкции встречаются реже. Создание проекта каркаса крыши включает в себя выполнение ряда различных расчетов, позволяющих подобрать наилучшие параметры для каждого отдельного элемента стропильной системы. В ходе эксплуатации крыши стропила принимают на себя основной процент внешней нагрузки, поэтому к их прочности предъявляются повышенные требования. Зачастую будет очень полезно знать, как нарастить стропила – это поможет решить множество сложных строительных задач.

Для вычисления необходимой длины стропильной ноги нужно определиться с наклоном кровли и высчитать высоту крыши с учетом ширины дома. Висячие или наслонные стропила при небольших размерах здания могут быть выполнены из цельной доски или бруса. Если длина имеющегося в наличии пиломатериала недостаточна, необходимо выполнить сращивание для соответствия стропильной ноги заданным размерам.

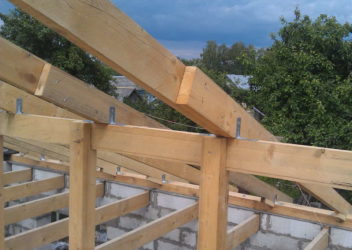

Особенности наращивания стропил

От размера пролета между верхней частью стены и коньком зависит длина стропила. Сечение стропильной ноги выбирают по расчетной нагрузке и расстоянию между ногами. Когда в роли кровельного покрытия предполагается использование асбоцементного шифера либо керамической черепицы, каркас крыши рекомендуется изготавливать из пиломатериала увеличенного сечения. Какую конструкцию крыши выбрать и как сделать сращивание – стоит разбираться индивидуально.

Как правильно срастить стропила для той или иной конструкции крыши – знают далеко не все строители, поэтому любому, кто собрался возводить крышу, лучше об этом вопросе побольше узнать. Наращивание стропил производится путем соединения коротких элементов из бруса или доски. Узел стыковки, в большинстве методов наращивания, представляет собой достаточно пластичный шарнир. Однако стропило должно иметь по всей длине необходимую жесткость, поэтому стык стоит располагать в месте, где изгибающий момент практически отсутствует. Так что стык (пластичный шарнир) необходимо делать на расстоянии от опоры, составляющем 15% длины перекрываемого пролета.

Стоит учитывать, что расстояние от промежуточной стропильной опоры до мауэрлата имеет отличие от расстояния между данной опорой и коньком. Поэтому нужно использовать равнопрочную схему – следует обеспечить одинаковую прочность по всей длине, при этом создавать равный прогиб не требуется.

Важно! Особые требования в вопросе прочности предъявляются к диагональным (накоснымным) стропилам крыш вальмового и полувальмового типа. Они длиннее стропил боковых скатов и выступают в роли опоры для нарожников – стропильных ног укороченного вида.

Варианты сращивания стропил

Сращивание стропил, в случае необходимости увеличения их длины, выполняется несколькими способами:

• Способ «косой прируб»;
• Стыковое соединение досок;
• Сращивание внахлест.

Использования стусла позволяет отрезать концы досок четко под заданным углом, благодаря этому обеспечивается необходимая плотность стыков.

Соединение встык

Данный метод дает возможность наращивать стропильную ногу с помощью использования специальной накладки. Чтобы правильно выполнить соединение стропил между собой требуется стыкуемые концы бруса или досок отрезать под углом 90 градусов. Это делается для предотвращения образования прогиба в месте стыка торцов стропил под нагрузкой. Срезанные торцы закрепляются металлическим крепежом либо с использованием накладок из обрезков доски, которые устанавливаются с обеих сторон соединения. Накладки должны прибиваться гвоздями. Соединение встык больше подходит для сращивания стропил из доски.

Метод «косого прируба»

Метод «косого прируба» оптимально подходит для увеличения стропильных ног из бруса большого сечения. Эта технология носит такое название в связи с принципом подрезки составляющих. Соприкасающиеся концы досок подрезаются под определенным углом. Выполненные из бруса элементы плотно стыкуются плоскостями.

Сквозное вертикальное отверстие под болт или шпильку необходимо выполнить в месте соединения. Диаметр данного отверстия должен точно соответствовать диаметру крепежа или быть меньше на 1 мм.

Таким образом крепление будет плотно располагаться в древесине без вероятности возникновения люфта, способного создать нежелательную нагрузку на изгиб.

Важно! При установке болтов или шпилек следует пользоваться широкими металлическими шайбами, чтобы с течением времени крепеж не повредил древесину.

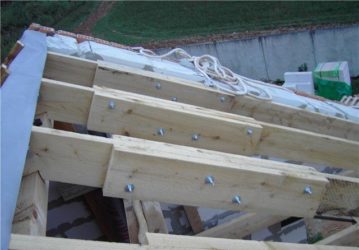

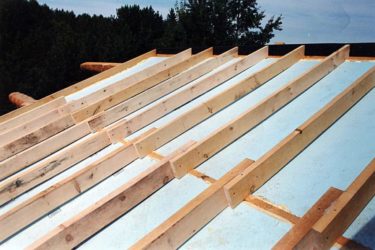

Соединение внахлест

Сращивание стропил по длине можно делать и внахлест – при этом создается жесткое соединение. Данное удлинение стропил относительно просто: две доски укладываются друг на друга и соединяются с помощью гвоздей. Данный вариант крепления – самый легкий способ соединения стропил. При нем не требуется соблюдение точности подрезки элементов.  Помимо гвоздей в качестве крепежа можно использовать гайки и шпильки с шайбами.

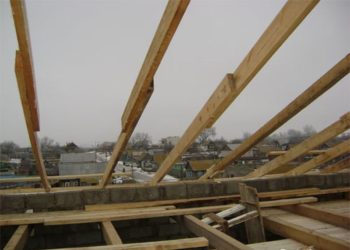

Спаренные и составные стропила из досок

Как удлиненные стропильные ноги также используются выполненные из досок конструкции –составные и спаренные. Спаренные изготовляются из двух досок или более, соединяющихся широкими сторонами. Их сшивают друг с другом гвоздями, располагающимися в шахматном порядке. Для увеличения длины стропильной ноги доски, соединенные попарно, крепятся встык и внахлест с другой спаренной системой. Так создается равнопрочная конструкция, способная выдерживать повышенные нагрузки. Стропила из спаренных досок почти не уступают обычным изделиям из цельного бруса, их применяют при возведении накосных стропил для различных типов крыш.

Важно! При удлинении стропильной ноги сплачиваемые доски должны располагаться со сдвигом не менее одного метра. Соединить их необходимо в шахматном порядке, таким образом каждый стык закрывается цельной доской.

Составное стропило создается из трех досок. За основу берутся две доски, которые имеют одинаковую длину. Третья доска укладывается между ними, по ширине она должна соответствовать основным. Ее длина обеспечивает нужный размер стропильной доски. Оставшийся свободный промежуток между основными досками заполняют дощатыми обрезками, которые по ширине соответствуют дощечке-вкладышу.

Данная конструкция прошивается гвоздями. Между основными досками дополнительная должна заходить не меньше чем на метр по длине. Она также крепится гвоздями, располагающимися в шахматном порядке. По надежности составные стропила значительно уступают спаренным конструкциям.

Системы с составными стропилами с успехом применяются при создании скатных кровель, однако их нельзя использовать в роли накосных стропил для вальмовых крыш.

Для правильного монтажа удлиненных балок следует учитывать расположение стыков получившейся конструкции. Их стоит располагать недалеко от опоры, так они будут в минимальной степени подвержены нагрузкам на изгиб. С экономической точки зрения сращивать стропила – достаточно выгодный шаг, ведь это позволяет использовать унифицированные материалы для получения конструкций необходимой длины.

Скрепляющие элементы

Для большей надежности стыковочные узлы соединяют различными скрепляющими элементами типа болтов, металлических уголков, пластин, скоб и так далее. Размеры крепежа определяют, исходя из толщины стропил. Стальные детали с готовыми отверстиями крепятся с помощью шурупов или саморезов. На данных изделиях экономить не стоит – всегда лучше купить высококачественные метизы гарантированной прочности. Также не стоит забывать, что гвозди имеют свою пластичность, они могут гнуться и растягиваться, а саморезы при давлении чаще всего просто ломаются. На сегодняшний день особой популярностью в стропильном деле пользуются ершеные гвозди.

Как удлинить стропила, зависит от нагрузок и степени ожидаемой деформации каждой конкретной стропильной конструкции. К данному вопросу стоит подходить с большой ответственностью и в случае затруднений лучше воспользоваться услугами профессионалов.

Источник: https://build-experts.ru/opisanie-variantov-srashhivaniya-stropil-po-dline/

Способы сращивания стропил по длине

Правильное сращивание стропил по длине гарантирует безопасность системы в различных условиях эксплуатации.

Применяя для сращивания способы, изложенные в статье, можно построить крышу любой, даже самой сложной конструкции, затратив на материалы минимум денег и используя лесоматериалы стандартных размеров.

Нюансы удлинения кровельных пиломатериалов

Основной элемент каркаса двухскатной крыши — сами стропила или, как их называют кровельщики, — стропильные ноги.

Стропила закрепляются в нужном положении с помощью системы распорок, прогонов, затяжек и раскосов.

Для строительства стропильных каркасов, перекрывающих значительные междустенные промежутки, и при возведении кровель сложной формы приходится использовать лесоматериалы нетипичного размера.

Если под рукой нет бруса или другого пиломатериала нужного размера, то приходится сращивать элементы, пока их общая длина не достигнет требуемой величины.

Материал стандартного размера при увеличении длины становится толще — это не всегда удобно и технологично.

Сращивание дает возможность увеличивать длину стропильных элементов без изменения их толщины и достигать таким образом проектных параметров.

Порядок сращивания стропил по длине, который при этом может использоваться, в основном зависит от предпочтений мастера.

Все способы одинаково надежны и позволяют получить стропила заданных геометрических и физических параметров.

Прежде чем приступать к объединению стропил, нужно немножко узнать о физических свойствах материалов, используемых на разных участках стропильной конструкции.

Деталям конструкции, расположенным в ее разных частях, приходится переносить механические нагрузки разной интенсивности.

В некоторых узлах вообще нельзя использовать сращивание стропил в длину, так как сращенный пиломатериал не обладает прочностью цельного.

Более того, в определенных местах даже цельный пиломатериал целесообразно усиливать дополнительными деталями.

В любом случае после сращивания стропильные ноги и весь каркас кровли должны быть гарантированно защищены от поломок.

Как правило, сращивание стропил в длину уменьшает жесткость конструкции, так как в месте сращивания образуется подобие пластического шарнира.

Чтобы снижение жесткости как можно меньше повлияло на прочность стропильной системы, сращивание стропил необходимо проводить в точках наименьшей нагрузки на изгиб. Такие места стропильной системы находятся поблизости от опор.

Главное правило при сращении в длину заключается в следующем — место соединения пиломатериалов не должно находиться от опоры на расстоянии большем, чем 15 % от величины пролета.

Кроме того, место сращения пиломатериалов по длине зависит от того, в качестве какой детали стропильного каркаса они впоследствии будут использоваться.

При объединении пиломатериалов, идущих на сооружение прогонов, нужно обеспечить одинаковую прочность будущей детали по всей длине.

Другая задача стоит при сращивании конькового прогона. Здесь потребуется определенный размер прогиба, так как только при этом высота коньковой планки будет одинаковой на всей ее протяженности.

Порядок сращивания стропил

В строительном деле есть несколько способов срастить лесоматериалы в длину. На выбор методики сращивания влияет расстояние между стропилами и имеющиеся в наличии крепежные и строительные материалы.

Самым быстрым способом соединить лесоматериалы и увеличить таким образом их длину является стыковка.

Для стыковки торцы обеих досок или брусьев должны быть обрезаны под углом 90 градусов.

Торцы должны предельно точно прилегать друг к другу — это обеспечит максимальную прочность стропила после сращивания.

С обеих сторон от стыка на пиломатериалы накладывают деревянные планки и закрепляют их гвоздями, вбивая крепеж в диагональном порядке.

Вместо деревянных накладок можно использовать металлические пластины с заранее просверленными в них в шахматном порядке отверстиями.

Следующий способ, который можно использовать для сращивания стропил, — метод косого прируба. В основном этот метод используют для соединения пиломатериалов квадратного сечения.

Торцы двух брусьев нужно срезать под углом 45 градусов. Длина среза должна быть вдвое больше ширины бруса.

Острые углы на обеих деталях стачивают под углом 90 градусов, глубина полученных площадок должна составлять 15 % от высоты сечения. Аналогично делают площадки на другом конце косого спила.

Соединив оба элемента, закрепляют место соединения болтом, закрутив его в середину стыка. Круглый проем под болт приходится делать заранее.

При этом важно, чтобы диаметр отверстия был равен диаметру крепежа или был немного меньше — тогда не возникнет люфт, а болт будет крепко держаться в стропиле.

Для сращивания ламелей проще всего использовать метод внахлест. Здесь от плотника не потребуется особой точности и мастерства, так как доски соединяют с нахлестом 100 см.

По всей площади нахлеста в хаотичном порядке вбивают гвозди. Вместо гвоздей иногда используют болты и шпильки.

При использовании такого крепежа приходится заранее просверливать в досках отверстия, но применение болтов и шпилек вместо гвоздей увеличивает надежность конструкции.

Сращивая стропила, нельзя забывать о том, что место соединения должно приходиться на наименее нагруженный участок стропильной конструкции.

Сращенные пиломатериалы нельзя использовать для установки в качестве диагональных стропил, так как этому элементу конструкции приходится выдерживать увеличенные нагрузки.

В то же время нельзя не отметить, что прочность ног, сделанных из сращенного пиломатериала, может превосходить прочность цельных досок или брусьев.

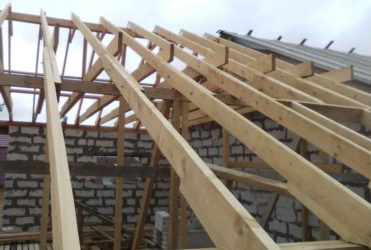

Удвоенные и комбинированные стропила

Нужно отличать сращивание от наращивания. Сращивание — это увеличение исходной длины пиломатериала, наращивание — увеличение диаметра.

Существуют способы, позволяющие одновременно увеличивать и длину, и диаметр стропила. К таким конструкциям относятся спаренные и составные стропила.

Удвоенные и комбинированные стропила — это удлиненные балки, выполненные из досок и используемые для определенных целей. Для удлинения в этом случае используют метод внахлест.

Спаренные стропила соединяют из нескольких обрезных досок, сшивая их в диагональном порядке гвоздями.

Для увеличения длины спаренного стропила его соединяют с аналогичной спаренной конструкцией.

Пиломатериалы в узле соединения должны заходить друг на друга с нахлестом не менее 100 сантиметров.

Такое соединение позволяет создать надежную балку из двух рядов досок, соединенных друг с другом с нахлестом.

Соединения должны располагаться по диагонали, чтобы стыки с обратной стороны накладывались на цельные части досок.

Спаренные стропила не уступают в надежности монолитному брусу, что дает возможность собирать из них каркас вальмовых и полувальмовых крыш.

Комбинированные ноги делают из трех досок. В этом случае между двумя обрезными досками равной длины и толщины укладывают третью.

Дополнительная доска входит в стропильный зазор минимум на один метр, но обычно, для большей надежности, ее вводят на треть собственной длины.

В итоге получается стропило, с одной стороны состоящее из двух планок, а с другой стороны — из одной. Все места соединения прошиваются гвоздями в диагональной очередности или скрепляются саморезами.

Просвет между двумя планками заполняют вставками из обрезков лесоматериала и закрепляют гвоздями в произвольном порядке.

Комбинированные стропила устанавливают тонкой стороной на коньковый прогон, а толстой — на опорную балку.

Комбинированные стропила позволяют экономить материал и достигать нужного диаметра в зависимости от нагрузки на стропильную ногу.

:

Раздвоенная нижняя часть стропильной ноги дает возможность легко соединять стропило с опорной балкой.

Составные стропила — менее прочная конструкция, чем спаренные, их можно использовать только для возведения скатных кровель. Их не используют в каркасах вальмовых крыш.

Если в процессе работы вам понадобилось удлинить или расширить стропила, то не обязательно вызывать специалистов.

Достаточно использовать один из предложенных в статье способов, и в итоге вы получите конструкцию, не уступающую по прочности крыше, стропильная система которой состоит из цельных досок и брусков.

Источник: http://kroemsami.ru/srashhivanie-stropil-po-dline.html

Сращивание стропил по длине: правильные способы

Древесные стропильные ноги делаются из бруска или дощечки, сечение которых подчиняется от расчетной нагрузки на систему. Если необходимо создается сращивание стропилин для цели повысить длину компонента.

Расчет длины и сечения стропилин, подготовка материала

В приватном сооружении для строительства системы стропил по традиции применяется пиломатериал. Железные или железобетонные системы могут встречаться очень редко. Проектная разработка каркаса кровли предполагает исполнение большого ряда расчетов, какие дают возможность выбрать идеальные показатели для любого компонента системы стропил. Стропилины во время эксплуатации кровли принимают на себя главную внешнюю нагрузку, и к надежности этого элемента предъявляются высокие требования.

Чтоб определить требуемую длину стропильной ноги, нужно сформироваться с углом наклона крыши и высчитать высоту кровли, если исходить из ширины дома. Наслонные или висячие стропилины при маленьких размерах дома могут делаться из целостного бруска или дощечки. Если длина имеющегося пиломатериала неудовлетворительна, требуется сделать сращивание, чтоб стропильная нога подходила установленным габаритам.

Длина стропилины подчиняется от размеров пролета между коньком и частью вверху стенки дома. Сечение стропильной ноги подбирается в зависимости от расстояния и расчётной нагрузки между ними. Усредненные значения показаны в таблице. Если в виде покрытия для кровли планируется применять черепицу из керамики или асбоцементный шифер, кровельный каркас лучше всего сооружать из пиломатериала увеличенного сечения.

Подбирая производственный материал стропил, предпочтительность рекомендуется отдать древесине пород хвои. Она очень легко отделывается, прекрасно противостоит гниению, имеет нужную крепость. Приготовленные к монтажу стропилины и иные детали каркаса кровли следует пропитать огнебиозащитным составом.

Если необходимо сделать сращивание стропилин по длине, важно подобрать идеальную технологию, которая даст возможность обеспечить расчетную конструкционная прочность. На видео продемонстрированы важные варианты сращивания стропильных ног по длине.

Особенности конструкции сращивания стропилин

Повышение длины стропильных ног делается благодаря соединения коротких компонентов из дощечки или бруска. Узел стыковки (фактически при любом способе наращивания) собой представляет пластичный шарнир. Но стропилина должна иметь нужную жесткость по всей длине, и поэтому стык обязан находится в том месте, где фактически отсутствует изгибающий момент. Для этой цели стык (пластичный шарнир) обязан размещаться на конкретном расстоянии от опоры, которое формирует 15% от длины пролета, перекрываемого стропилиной.

Необходимо взять во внимание, что расстояние от мауэрлата до промежуточной стропильной опоры выделяется от расстояния между этой же опорой и коньком. Это просит применения равнопрочной схемы – нужно обеспечить одинаковую крепость по всей длине, изготовление равного прогиба не требуется.

Особенные потребности к надежности предъявляются к накосным (диагональным) стропилинам вальмовых и полувальмовых кровель. Они превосходят по длине стропилины боковых скатов и являются опорой для нарожников – укороченных стропильных ног.

Сращивание стропилин, если необходимо повысить их длину, создается по следующим разработкам:

• соединение дощечек встык;
• способ «косой прируб»;
• соединение внахлест.

Применения подобного инструмента, как стусло, предоставляет возможность отрезать кончики дощечек строго под установленным углом, обеспечивая нужную плотность соединений.

соединение встык

Способ соединения встык предоставляет возможность нарастить стропильную ногу, применяя специализированную накладку. Чтоб правильно сделать соединение, требуется состыковываемые кончики дощечек или бруска отрезать строго под угол 90°. Это даст возможность недопустить возникновения прогиба под нагрузкой в стыковочном месте торцов состыковываемых стропилин.

Срезанные торцы соединяют и крепятся при помощи железного крепежа или применяются накладки из обрезков дощечки, ставимые с двух сторон соединения. Каждая накладка обязана быть прибита гвоздками, расположеными как в шахматах.

Способ «косого прируба»

Если соединение встык лучше всего подойдет для сращивания стропильных дощечек, способ косого прируба прекрасно подойдет для повышения стропильной ноги из бруска большого сечения. Эта технология была названа из-за правила подрезки компонентов. Соприкасающиеся кончики дощечек нужно подрезать под конкретным углом.

Детали, сделанные из бруска, вплотную состыковываются полученными плоскостями. В месте соединения требуется сделать сквозное отвесное отверстие под шпильку или болт. Важно, чтоб диаметр отверстия определенно подходил диаметру крепежного компонента (12 или 14 мм) или был поменьше на 1 мм. В этом варианте крепление вплотную сидит в древесине и отсутствует люфт, который может сделать нагрузку на изгиб.

При монтаже шпилек или ботов нужно применять широкие железные шайбы, чтоб крепеж по прошествии какого то времени не испортил древесину.

соединение внахлест

Срастить стропильные дощечки можно внахлест – это предоставляет возможность сделать твёрдое соединение. Этот вариант удлинения весьма прост: две дощечки ложатся друг на друга с нахлестом, длина которого обязана составить не меньше одного метра. соединение дощечек делается с применением гвоздей – элементы крепежа ставятся как в шахматах.

Крепление компонентов внахлест – самый обычный вариант стыковки наращивания стропильных ног. В этом варианте не требуется исполнять точность подрезки компонентов. Взамен гвоздей для крепежа используются шпильки с шайбами и гайками.

Спаренные и составные стропилины из дощечек

Вместо удлиненных стропильных ног применяются системе, сделанные из дощечек – спаренные и составные.

Спаренные делаются из 2-ух или более дощечек, совмещённых широкими сторонами, какие сшиваются между собой при помощи гвоздей, размещенных как в шахматах. Чтоб повысить длину стропильной ноги, совмещённые попарно дощечки состыковываются внахлест и встык с другой спаренной конструкцией. Это предоставляет возможность сделать равнопрочную систему, способную выдерживать большие нагрузки. Продолговатые стропильные ноги из спаренных дощечек фактически совсем не уступают стропилинам из целостного бруска и используются для изготовления накосных стропилин для вальмовых и полувальмовых кровель.

При удлинении стропильной ноги важно, чтоб соединяемые дощечки расположились со сдвигом не меньше, чем на метр. Соеденения должны находится как в шахматах, чтоб все стыки был закрыт целостной дощечкой.

Составное стропило делается из трех дощечек. Основой системы считаются две дощечки, имеющие одинаковую длину. Между ними ложится третья дощечка, по ширине подходящая важным. Ее длина обязана обеспечить нужную длину стропильной дощечки. Свободный зазор между 2-мя основными дощечками наполняется обрезками дощечки, ширина которых подходит дощечке-вкладышу. Вся система прошивается гвоздками. Добавочная дощечка обязана заходить между основными не меньше чем на метр по длине. Она крепится гвоздками, расположеными как в шахматах.

Прочность составных стропилин значительно уступает спаренным системам. Составные конструкции могут успешно применяться для строительства кровель скатного типа, но их нельзя применять в виде накосных стропилин вальмовых кровель.

Чтоб правильно сделать монтаж удлиненных балок, стоить учесть место размещения соединений нарощенной конструкции. Они обязаны находится неподалеку от опоры, что в небольшой стадии подвергаться нагрузкам на изгиб. Наращивание стропилин – рентабельный шаг, потому что дает возможность применять унифицированные материалы для изготовления систем длины которая необходима.

Тематическое видео в заметке предоставляет возможность детально познакомиться с тем, как правильно сделать стыковку компонентов стропилины при наращении.

Источник: https://CertainTeed.by/articles/srashhivanie-stropil-po-dline-pravilnye-sposoby

Как нарастить стропила по длине своими руками?

Крыша – сложная, многокомпонентная конструкция, проектирование, сборка и монтаж которой представляет собой серьезное препятствие для неопытного мастера. Важнейшим этапом возведения кровли считают устройство стропильного каркаса, задающего форму, уклон и несущую способность ската. На стропила ложится нагрузка от веса кровельного материала и снега, поэтому они должны быть прочными и долговечными. Но что делать, если длина ската намного превосходит стандартный размер пиломатериалов? В этой статье мы расскажем, как правильно выполняется сращивание стропил между собой для увеличения длины этого элемента.

Внешний вид и функции

Стропильными ногами или стропилами называют основные элементы стропильного каркаса крыши, которые располагаются попарно вдоль конькового соединения, образуя наклонные плоскости скатов. Обычно они изготавливаются из здоровой, прочной древесины или металлического профиля. В конструкции кровли стропила выполняют следующие функции:

• Формируют форм и угол наклона скатов. Именно угол между стропильными ногами и основанием крыши задают узнаваемую геометрию крыши, облегчая сход с поверхности ската талой и дождевой воды и снега.
• Равномерно распределяют вес кровельного покрытия. Кровельный пирог с учетом снеговой нагрузки может весить до 300 кг/м2, потому стропила должны выдерживать значительный вес по всей длине, а также распределять его между несущими стенами.
• Служат основой для фиксации кровельного материала. Финишное покрытие крепят на обрешетку, приколоченную поперек стропильных ног каркаса.

Зависимость шага между стропилами от их длиныРасчет параметров стропильной ноги

Обратите внимание! Существует три параметра стропил, определяемых при расчете и создании проекта кровли: длина стропильной ноги, расстояние между ними и размер сечения этих элементов. В основном они зависят от уклона скатов, климатических условий и веса финишного покрытия.

Материалы

Стропильные ноги, распределяющие вес гидроизоляционного покрытия и термоизоляции кровли между несущими стенами, на которые опираются скаты, должны обладать высокой несущей способностью и отличными прочностными качествами. Кроме того, они должны быть легкими, чтобы при своей значительной длине не прогибаться под собственным весом. Оптимальными материалами для изготовления стропил считают:

1. Дерево. Древесина – легкий, прочный строительный материал, который легко обрабатывать самым примитивным инструментом вручную. Стропильные ноги из этого бруса сечением 100х100 мм или 150х150 мм выдерживают до 500 кг/м2. Из-за того, что стандартный размер пиломатериалов не превышает 6 м, дерево применяют для изготовления стропил частных, ведь при длине ската, превышающей 6 метров, приходится выполнять наращивание досок. Недостатком деревянных стропил считают слабую устойчивость к гниению, поэтому их обрабатывают антисептическими составами.
2. Металл. Металлические стропила применяются в основном в промышленном строительстве, так как хозяйственные, коммерческие и производственные постройки, как правило, обладают большим размером. Высокая несущая способность металлического профиля позволяет использовать элементы меньшего сечения. Кроме того, металл обладает высокой устойчивостью коррозии.

Опытные мастера отмечают, что даже если длина ската превышает 6 метров, стропила для каркаса кровли можно изготовить из дерева. Причем совершенно необязательно приобретать дорогостоящие пиломатериалы нестандартной длины. При большом размере крыши проводят сращивание стропил или надставляют их кобылками.

Оптимальное место для сращивания

Методы наращивания

Длина стропильной ноги складывается из длины ската и длины свеса крыши, поэтому она может превышать стандартный размер пиломатериалов, составляющий 6 метров. Чтобы удлинить доски, из которых изготавливаются стропила, нужно соединить две или три доски между собой. Чтобы наборная стропильная нога не теряла прочностные качества, необходимо правильно рассчитать место сращивания и надежно зафиксировать его одним из следующих методов:

• Соединение встык. Чтобы нарастить стропила эти методом, концы бруса отпиливают под углом 90 градусов, соединяют между собой, а затем с обеих сторон накладывают деревянные накладки, фиксируя их в нескольких местах длинными болтами в шахматном порядке. Этот способ подходит для сращивания стропил, изготовленных из досок сечением 50х150 мм.
• Соединение «косым прирубом». Если стропила изготавливают из бруса квадратного сечения, то легче всего нарастить их методом «косого прируба». Эта технология заключается в том, что концы соединяемых элементов подрезают под косым углом, а затем соединяют через сквозное вертикальное отверстие шпилькой. Главное, чтобы диаметр отверстия соответствовал или был на 1 мм меньше крепежного элемента, иначе в конструкции возникнет люфт, вызывающий нагрузку на изгиб.Соединение косым прирубомТехнология наращивания косым прирубом
• Соединение нахлест. Чтобы нарастить стропила из деревянных досок по длине, можно соединить отдельные элементы внахлест. Этот простой способ получить достаточно жесткое и прочное крепление. Нахлест между досками должен составлять не менее 1 м, а крепление гвоздями осуществляется в шахматном порядке.

Важно! Другой надежный метод увеличить длину стропильной наги изготовить составные или спаренные стропила. Следует учесть, что составные элементы обходятся дешевле сдвоенных, однако, значительно уступают им в прочности.

Наборные и сдвоенные стропила

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/kak-narastit-stropila-po-dline.html

Сращивание стропил по длине: методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Специфика удлинения стропильных ног

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Варианты сращивания стропилин

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

• Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
• Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
• Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

• Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
• Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
• Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

• Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
• Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
• Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Удлинение составными стропилинами

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

• Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
• Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
• Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

о способах наращивания стропилин

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Источник: https://KrovGid.com/montazh/srashhivanie-stropil.html
