Как укладывать керамическую черепицу?

Инструкция по монтажу керамической черепицы

Керамическая кровля – это очень красиво, но достаточно дорого. Если вы хороший мастер, можете попробовать сэкономить на монтаже. Сейчас я расскажу, как уложить керамическую черепицу самостоятельно.

Расчет материала

Для подсчета количества черепицы нужно знать размер кровли, но не только. Плитки кладут с нахлестом, величина нахлеста определяется в зависимости от уклона ската:

• До 16 градусов – от 10 см;
• До 30 – от 8;
• Свыше 30 – от 7.

Укладка керамической черепицы на кровле производится по контробрешетке и обрешетке. Вторая служит твердой основой для покрытия, первая обеспечивает необходимый вентиляционный зазор.

Для обрешетки используется хвойный пиленый брусок с влажностью максимум 25 %, без сучков (СНиП, пункт II-25-80).

• Шаг обрешетки (а значит, и количество досок) зависит от уклона крыши и от модели черепицы (порядок – от 30 сантиметров);
• Минимальное сечение брусьев для обрешетки и контробрешетки – 3 на 5 сантиметров;
• Для сложных крыш или длинных скатов используют квадратный брус со стороной 5 см.

Для подсчета количества материала и его итоговой стоимости можно воспользоваться услугами нашей фирмы.

Или подсчитать самостоятельно: керамическая черепица в чертежах (например, Braas) может быть представлена в виде схемы с указанием всех размеров плитки.

Вентиляция и теплоизоляция

Технология укладки керамической черепицы предполагает устройство вентиляционной системы в подкровельном пространстве. Это необходимо для того, чтобы внутри кровельного пирога не скапливался конденсат, который приводит к разрушению утеплителя и стропильной системы.

Существует два варианта устройства кровельного пирога. В обоих случаях основные слои одни и те же:

• Пароизоляция (нижний слой);
• Утеплитель;
• Гидроизоляция.

Разница между однослойной и двухслойной вентиляцией в том, что в однослойном варианте воздушная прослойка только одна, непосредственно между гидроизоляцией и кровлей. Двухслойная подразумевает наличие двух прослоек, вторая – между гидроизоляцией и утеплителем.

Выбор технологии зависит от гидроизоляционного материала. Сразу на утеплитель можно класть только мембраны с паропроницаемостью не менее 750 граммов на квадрат, которые будут защищать утеплитель от влаги и отводить конденсат наружу.

Обратите внимание

Общая высота вентзазора должна быть не меньше 20 сантиметров. При двухслойной схеме от утеплителя до пленки оставляют около двух сантиметров.

Кроме устройства воздушных прослоек для вентиляции кровли при укладке керамической черепицы используются специальные элементы:

Виды элементов различны:

• Жесткие аэраторы;
• Рулонные вентиляционные пленки;
• Вентиляционные решетки;
• Вентиляционная черепица.

Элементы подбираются в зависимости от типа и уклона крыши.

Марка утеплителя и толщина слоя зависят от региона. Примеры (для кровель в Московской области):

• Минвата П175 (коэфф. теплопроводности 0,072) – 40 сантиметров;
• Стекловолокно (коэфф. 0,044) с ветрозащитной мембраной – 24 сантиметра;
• Пенополистирол (0,032) – 15 сантиметров.

Утепление и гидроизоляция

1. Пароизолирующий слой крепят к стропилам изнутри (со стороны потолка) с вертикальными и горизонтальными нахлестами не меньше двадцати сантиметров.
2. Фиксируют деревянными рейками. В дальнейшем при обустройстве потолка панели (доски) не должны соприкасаться с пароизоляцией.
3. Утеплитель режут на заготовки по ширине шага между стропилами и помещают между стропилами в распор.

Варианты монтажа верхнего гидроизолирующего слоя

1. Монтаж пленки непосредственно на утеплитель осуществляется пароотводящей стороной наружу, т.е. в сторону кровельного покрытия.
2. Раскатывать пленку следует вдоль карниза по стропилам, начиная с нижнего ряда.
3. Рекомендуемый нахлест при монтаже следующего ряда – примерно 10 см для крутых крыш. При крутизне меньше 22 градусов его увеличивают до 20 см или проклеивают стыки двусторонним скотчем.

Обрешетка и контробрешетка

1. Вдоль стропил поверх гидроизоляционной пленки укладываем бруски контробрешетки длиной примерно от 1,3 метра.
2. Фиксируем оцинкованными гвоздями через 0,3 метра не выше линии-маркера на пленке.
3. В местах стыков противоположных брусьев на коньке запиливаем доски под углом, чтобы стык был ровным. Угол запила будет зависеть от уклона вашей крыши.
4. Между брусьями ендовы или вальмового хребта и основной контробрешеткой оставляем вентзазор около 10 сантиметров.
5. Брусья обрешетки кладем параллельно земной поверхности, начиная от свесов.
6. Шаг между первыми двумя брусьями (на свесе) составляет от 32 до 39 см (измеряем по внешним граням брусков).
7. Третий брусок кладем под коньком, на расстоянии трех сантиметров от стыка брусьев контробрешетки. Если крыша круче 30 градусов – на расстоянии двух сантиметров.
8. Измеряем расстояние между вторым и третьим брусом по их верхним граням.
9. Делим полученную цифру на количество промежуточных брусьев таким образом, чтобы шаг между ними не превышал рекомендуемые параметры:

• Уклон крыши до 22 градусов – 31-32 см.
• До 30 – до 33,5;
• Свыше 30 – до 34,5.

Аналогичным образом устанавливаем обрешетку на других скатах.

Как укладывать керамическую черепицу

Внимание: в этой статье я расскажу только как класть керамическую черепицу рядовую, т.е. на скатах. Кроме скатов у кровли есть еще узлы:

• Ендовы;
• Конек (кроме шатровых крыш);
• Карнизы;
• Примыкания (к трубам, мансардным окнам и т.д.);
• У двускаток – фронтоны;
• У вальмовых и шатровых – хребты.

Монтажу всех этих элементов посвящена другая статья.

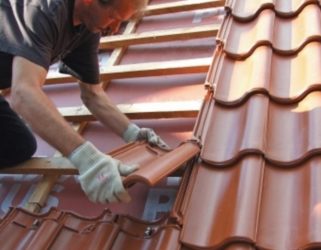

Технология укладки черепицы:

1. Проверить крышу, подготовленную к укладке керамочерепицы, на наличие отклонений от плоскости. На два метра крыши отклонения для брусьев обрешетки не должны превышать полсантиметра.
2. Разложить черепицу на противоположных скатах столбиками по пять-шесть плиток.
3. Выложить два ряда, верхний и нижний, без крепления. Если длина крыши и ширина плиток – числа некратные, используют половинки черепиц.
4. Промаркировать на обрешетке крайние ряды плиток.

   Дополнительная маркировка – через 3-5 рядов промежуточных.

5. Нижний ряд черепицы должен выступать на пределы крыши на треть диаметра желоба, проходящего под карнизом.
6. Класть черепицы снизу вверх. Первый ряд крепить шурупами 4,5 мм на 5 сантиметров либо противоветровыми кляймерами.
7. На двускатных крышах плитки кладут в направлении от одного торца к другому.
8. На вальмах – с середины ската, которую нужно отбить маркировочным шнурком от вершины к середине карниза.

Класть черепицы на треугольных скатах нужно в такой последовательности:

• Средний вертикальный ряд;
• Нижний горизональный ряд:
• Второй снизу ряд, от с середины к хребтам;
• Третий и т.д. до верха.

Какие черепицы следует крепить метизами?

• Нижний ряд (карнизный);
• Верхний (у конька);
• Боковые (на торцах и хребтах);
• Любые подрезанные плитки;
• На примыканиях.

Если для района характерны большие ветровые нагрузки, нужно крепить все черепицы.

Для разных моделей черепицы могут использоваться шурупы (саморезы) 4,5 на 50 оцинкованные или кляймеры универсальные из нержавейки.

Укладка керамической черепицы своими руками – процесс длительный и энергоемкий, требующий от монтажника высокой квалификации. Тем более, речь о дорогостоящем материале.

У нашей фирмы большой опыт укладки кровельных покрытий, керамочерепица – не исключение. Доверьте это дело нам, и вы получите красивую качественную кровлю быстро и недорого.

Дополнительные материалы по теме

Источник: https://stroystm.ru/keramicheskaya-cherepitsa/keramicheskaya-cherepitsa/instruktsiya-po-montazhu-keramicheskoj-cherepitsy

Монтирование керамической черепицы в Екатеринбурге

Сделав выбор в пользу натуральной керамики, у покупателя возникает вопрос: Как класть кровлю из керамической черепицы? Лучший вариант — воспользоваться услугами профессиональных кровельщиков. У нас Вы непременно их найдётё!

Ведь керамическая черепица помимо очевидных качественных и внешних преимуществ, обладает большим весом и хрупкостью при укладке.

Процесс устройства крыши из штучной керамики довольно трудоемкий. Поэтому стоимость монтажа данной черепицы достаточно высокая.

Необходимо не только правильно подготовить подкровельную конструкцию, но и строго следовать технологии монтажа.

С помощью черепицы можно создать высококачественную кровельную систему любой формы.

Материал оптимально использовать для кровли с уклоном в 50 градусов. Если же угол наклона больше, требуется дополнительное крепление. Минимальный уклон составляет 11 градусов.

В инструкции по монтажу данного кровельного покрытия производители всегда отмечают осторожность подъема материала на крышу.

Вес и хрупкость черепицы предусматривают применение специального подъемного оборудования и определенную схему складирования керамики на кровле.

Керамическая черепица крепиться на обрешетку с помощью шурупов из нержавеющей стали или оцинкованных.

Для этого, как правило, в черепице уже существуют пазы. Дополнительные отверстия выполняют специально предназначенным для керамики инструментом.

Способы укладки керамической черепицы

В зависимости от вида керамической черепицы: пазовой или ленточной, различают два способа установки:

1. Пазовая керамическая черепица содержит пазы для крепления кровельного покрытия по горизонтали и вертикали. Монтирования выполняется от нижнего к верхним рядам. Для крепления используют гвозди и проволоку, а соединяют черепицу между собой посредством поперечных пазов.
2. Ленточная черепица плоская без горизонтальных пазов, поэтому монтируется к обрешетке в нахлест верхнего ряда на нижний. К тому же, первый и последний нечетный ряд представляет собой половинчатые элементы черепички. ленточная черепица имеет различные способы крепления: раствором цемента с известью; кляммерами — специальными приспособлениями, которые монтируют к обрешетке, а монтирование кровельного покрытия производиться на них; или посредством пазов на черепице и оцинкованных гвоздей. В ряде случаев только каждый второй элемент монтируется к обрешетке.

Подготовительный этап

Устройство кровли из керамической черепицы начинается с подготовки усиленной стропильной конструкции.

Для установки обрешетки используют бруски размером 50х50 или 40х60 мм. Прочность конструкции создается с помощью уменьшения шага обрешетки, оптимальным является 30-34 см.

Длина брусков определяется длинной кровельного ряда. Количество брусков обрешетки включает все ряды черепицы и карнизный ряд, для которого используют брус шире на 2 см.

Гидроизоляционный слой укладывается внахлест по 15 см. и крепиться каждые 30 см.

К тому же, нужно оставлять прогиб гидроизоляционного материала между стропильной конструкцией в 2-3 см. Благодаря чему воздух под кровлей беспрепятственно перемещается, выводя водяной пар.

Под конек крыши на всю длину монтируется водонепроницаемая лента для вентиляции.

Далее производят установку карнизного свеса, вентиляции и системы ендовы.

Как укладывать керамическую черепицу:

•Керамическая черепица имеет большой вес. Чтобы не сломать стропильную конструкцию, перед монтажом на крышу поднимают сразу весь материал, равномерно распределяют стопками по 5-6 штук.

• Монтаж производят справа налево и снизу вверх.
• Крепление выполняют согласно инструкции по монтажу кровельного покрытия и в зависимости от ее вида (пазовая или плоская ленточная).
• Черепицу обрезают шлифовальным инструментом с диском для резки камня.
• Технология монтажа черепицы предусматривает использование доборных деталей, таких как вентиляционные, половинчатые, боковые элементы. К примеру, половинчатые элементы штучных черепичек монтируют в ендовах.
• В завершении устанавливают детали конька и фронтонны. В добавок, в местах пересечения коньковых и фронтонных элементов выполняется подгонка черепицы.

Цена монтажа данной черепицы выше укладки других кровельных материалов, поскольку сам процесс имеет высокие трудозатраты из-за штучности, хрупкости и большого веса черепицы. Правильно смонтированная керамическая кровля останется надежной и красивой в течении многих десятилетий, если укладку крвоельного покрытия поручить высококвалифицированным специалистам.

Источник: https://VK196.ru/posts/montazh-keramicheskoy-cherepitsy

Монтаж керамической черепицы: пошаговая инструкция. Как укладывать керамическую черепицу. Как укладывать керамическую черепицу

Керамическая черепица является довольно популярным кровельным материалом. Она обладает массой достоинств. В частности, она долговечна, хорошо переносит перепады температур и воздействие осадков. Сегодня секреты мастерства укладки этого материала доступны буквально каждому.

Следует сказать, что черепица не всегда была такой, какой она известна сегодня. Она претерпела изменения в своей конструкции, за все долгое время, пока используется в строительстве. Кроме того, появилось достаточно много видов этого материала.

Существуют разновидности черепицы, имеющие в своей конструкции специальные фиксирующие пазы, благодаря которым обеспечивается надежное закрепление. При проведении монтажных работ черепица к обрешетке все чаще фиксируется при помощи оцинкованных крепежных элементов. Кровля, покрытая черепицей, не нуждается в покраске, проведении ремонтных работ.

Кроме того, она медленно нагревается и остывает. Далее расскажем подробнее о методике монтажа данного материала.

Характеристики материала

Сегодня в сырье, из которого изготовляется черепица, добавляются различные вещества, в том числе различные натуральные компоненты, способные изменить цвет. Чтобы расширить цветовую палитру используется специальная обработка, а именно, глазурование и ангобирование.

Давайте разберемся, стоит ли вообще использовать черепицу в качестве кровельного материала. Ведь её монтаж достаточно сложный и трудоемкий. Трудоемкость заключается хотя бы в том, что элементов много и каждый нужно укладывать по отдельности. Проще бы было застелить крышу металлочерепицей или ондулином.

Какие же преимущества у керамической черепицы перед другими материалами?

• Прежде всего, следует сказать, что это экологически чистый материал. Керамическая черепица изготавливается из глины при соблюдении всех необходимых требований. В процессе производства каждая плитка подвергается обжигу при высокой температуре (1000 градусов), из-за чего она приобретает коричнево-красный оттенок.
• Из плюсов ещё стоит отметить длительный срок эксплуатации. Черепица в качестве кровельного материала на самом деле может прослужить около века. За весь этот период не возникнет никакой коррозии.
• Черепица сама по себе является надежным, прочным и негорючим материалом. При этом у неё неплохие звукоизоляционные свойства.
• Также стоит отметить, что крыша, покрытая черепицей, имеет эстетически привлекательный внешний вид.
• Как кровельный материал черепица хороша тем, что устойчива к ультрафиолетовым лучам и осадкам. Нельзя не отметить простоту замены повредившихся участков.

Чем круче наклон кровли, тем лучше будет смотреться керамическое покрытие. Если угол наклона будет больше 60 градусов, то надо будет уделить время закреплению дранки. В любом случае, стропильная система должна быть достаточно прочной. Для этого используют массивные брусья, которые смогут выдержать не только вес самого покрытия, но и вес от снега, скопившегося конденсата и ветровую нагрузку. Кроме того, конструкция должна надежно удерживать на себе дополнительные элементы, в частности, утеплитель и мансардные окна при их наличии.

В качестве основания для глиняной черепицы обычно используется настил из досок, который состоит из пары слоев, а именно обрешетки и контробрешетки. Если чердак не планируется утеплять, то сверху достаточно будет положить рубероид. Если на чердаке планируется устроить мансарду, то обычно настилается гидроизоляционная пленка или кровельная мембрана.

Виды материала

По размерам черепицу керамическую разделяют на три вида:

• мелкоформатная,
• среднеформатная,
• крупноформатная.

Черепицы мелкого формата на один квадратный метр требуется около 18-22 штук. На такую же площадь среднеформатного вида материала понадобится от 12 до 22 штук. Крупноформатной черепицы на кв. м нужно приобрести всего 8-10 штук.

На сегодняшний день в продаже можно найти множество видов черепицы. Рассмотрим немного подробнее некоторые из них:

• Голландская черепица. Плитки s-образной формы. Они позволяют обеспечить качественный отвод воды за короткий срок. Из полезных свойств стоит отметить их подвижность, что особенно актуально при необходимости провести реконструкцию старой кровли. Керамическая черепица такого вида является довольно надежной. Для обеспечения подвижности в конструкции замка предусмотрен свободный ход.
• «Бобровый хвост». Этот вид материала представляет собой плоские плитки небольших габаритов. Пазов сбоку у них не имеется. Укладываются они обычно параллельно стропилам. Из-за небольшого размера материала, кровле можно придать конфигурацию любой сложности. Данный вид, в свою очередь, делится на несколько подвидов. Отличаются они конфигурацией нижней части. Так, она может быть острой, прямоугольной либо овальной. Все плитки имеют шипы, при помощи которых они фиксируются за рейки. Укладывают обычно одним из двух способов: венечным или чешуйчатым. Венечный способ – это монтаж по одному ряду на каждую обрешетку и наличие перевязки зазоров. Чешуйчатый способ подразумевает установку керамической черепицы чешуйками в ряд с расположением рейки ближе, чем при венечном способе.
• Пазовая ленточная черепица. Самая распространённая форма для покрытия простых крыш с одним или двумя скатами. При использовании такой черепицы соединения получаются достаточно плотными. Швов практически незаметно. Это во много достигается благодаря наличию продольных пазов. Все ряды плиток фиксируются к обрешетке посредством проволоки.
• Пазовая штампованная черепица. Этот вид материала оснащен продольными и поперечными пазами. Это позволяет достичь плотного соединения всех элементов при монтаже.

Подготовительные работы

Данные работы включают в себя следующие этапы:

1. Прежде чем начать монтаж черепицы, нужно закончить установку креплений держателей желобов водостока и при желании обустроить защиту от птиц.
2. Затем нужно проверить ровность зафиксированной обрешетки. Отклонение здесь допускается, но не более 3-4 мм на каждые два метра. Кровельное покрытие, как правило, доставляется на место работ на деревянных поддонах. Чтобы защитить материал от осадков, рекомендуется его чем-нибудь накрыть.
3. В начале монтажных работ черепицу обычно поднимают наверх и раскладывают по всей поверхности кровли стопками по 5-6 штук. Это нужно, чтобы нагрузка на крышу во время монтажа оставалась равномерной.
4. Во время подготовительных работ важно правильно рассчитать количество черепицы, требующейся для монтажа крыши. Для этого понадобится замерять размеры ширины и длины скатов. При этом нужно учесть уклон крыши. Ширину материала можно узнать, например, по информации на упаковке. Именно это значение нужно использовать при расчётах. Ещё важно учесть уклон ската, а также тот факт, что черепица монтируется с нахлестом.

Советы по проведению расчетов:

1. Так, если угол наклона составляет 25 градусов, то нахлест должен быть около 100 мм. Для ската с наклоном 30 градусов достаточно 80 мм. Если угол наклона ската 40 и более, то нахлест должен быть не менее 45 мм. Не менее важно узнать полезную площадь одного листа черепицы. Для этого нужно из длины одного листа черепицы вычесть значение, полученное на предыдущем шаге.
2. Получится полезная длина, которую необходимо умножить на площадь полезной ширины. Итоговое значение и будет полезной площадью. Кроме того, необходимо произвести расчет необходимого количества листов черепицы, требующееся для покрытия 1 кв.м. кровли. Вычисляется это достаточно просто – для этого единица делится на полезную площадь.
3. Для расчета необходимого количества материалов получившийся результат умножается на общее количество квадратных метров крыши. После чего рассчитанный показатель нужно округлить в большую сторону.
4. Нужно обязательно учесть, что для каждого ската расчеты нужно делать свои. Во время монтажных работ, возможно, придется обрезать отдельные части. Поэтому материала может потребоваться больше, чем было получено при вычислениях.

Монтаж керамической черепицы: видео

Источник: https://gid-str.ru/montazh-keramicheskoj-cherepicy-poshagovaya-instrukciya

Монтаж натуральной керамической черепицы

Несмотря на огромное количество современных кровельных материалов, которые способны очень качественно имитировать натуральный вид черепичного покрытия, многие домовладельцы отдают предпочтение именно керамике. Достаточно высокая стоимость керамической черепицы не позволяет массово использовать этот материал в кровельном устройстве. Кроме того, профессиональные работы по монтажу керамического кровельного покрытия относятся к категории дорогостоящих.

Особенности стропильной системы

Стропильная система под кровлю из керамической черепицы имеет специфику, обусловленную весом кровельного материала. Натуральная черепица в десять раз тяжелее металлочерепичного покрытия, а нагрузка на квадратный метр кровли составляет порядка пятидесяти килограмм.

Для стропильного каркаса следует выбирать сухую древесину с показателем влажности не более 15%. Стропила выполняются из бруса с сечением 50х150 мм или 60х180 мм. Диапазон шага должен составлять 80 – 130 см и зависит от показателя кровельного уклона. Чем больше кровельный уклон, тем больше стропильный шаг.

Возведение стропильной системы под натуральную черепицу

На кровле с уклоном 15 градусов расстояние между стропилами составляет 80 см, а при уклоне в 75 градусов стропильный шаг – 130 сантиметров. Кроме того, необходимо учитывать длину стропильных ног. Чем длиннее стропила, тем меньшее расстояние выдерживается между ними.

Расчёт материала

Любая кровельная конструкция должна выдерживать нагрузку в 200 кг/кв.м вне зависимости от веса самого кровельного материала. Для получения правильных расчётов к этому показателю необходимо прибавить вес керамической черепицы. Таким образом, кровельный каркас создаётся с учётом кровельной нагрузки в 250 кг/кв.м.

Монтаж натуральной черепицы выполняется перекрытием-нахлестом, на размер которых оказывает влияние кровельный уклон. При наличии скатных уклонов менее 25 градусов монтаж выполняется с нахлестом в 10 см, при уклоне 25-35 градусов – 7,5 см, а при скатном уклоне более 45 градусов – 4,5 сантиметра.

Для получения полезной длины материала необходимо вычесть из суммарной длины керамического элемента отрезок, необходимый для формирования перекрытия. Данные о полезной ширине указываются производителем в прилагаемой инструкции. На основании этих двух величин производится расчёт кровельного материала на один квадратный метр покрытия. Полученный результат округляется в большую сторону.

Кроме того, можно определить количество черепичных элементов по длине ската, основываясь на полезной длине черепичной плитки. Полученный показатель – количество черепичных рядов. Затем необходимо рассчитать количество элементов в одном ряду, а результат умножить на количество рядов.

При кровельном уклоне в 22 градуса требуется установка гидроизоляционной прослойки из рулонного материала. Нахлест полотен должен составлять десять сантиметров. Для расчёта гидроизоляционного материала необходимо площадь скатов умножить на 1,4.

Наиболее точный расчёт необходимых для выполнения кровельных работ материалов можно произвести при помощи специальных компьютерных программ или используя онлайн калькуляторы.

Инструкция по монтажу

Монтаж натуральной черепицы рекомендуется доверить профессионалам, однако при отсутствии такой возможности допускается выполнить укладку кровельного покрытия самостоятельно.

Разметка и установка обрешётки

Обрешётка под натуральную черепицу выполняется из брусьев с сечением 50х50мм или 40х60 мм. Вдоль карнизных участков необходимо уложить пиломатериалы с шириной, на два сантиметра больше, чем этот показатель у рядовых элементов. Горизонтальные брусья обрешётки укладываются в количестве, которое соответствует количеству черепичных рядов с прибавкой дополнительного карнизного ряда.

Разметка места укладки обрешёточных брусьев производится посредством мелованного шнура и шаблонов, которые совпадают по размерам с полезной высотой одной черепичной плитки. Стыковку горизонтальных реек выполняют на стропилах.

Для расчёта шаг обрешётки следует из общей скатной длины вычесть показатель длины нижнего шага, а также расстояние от низа последнего обрешёточного бруса. Полученный результат делится на ориентировочный шаг обрешётки.

Самый простой метод для расчёта каркаса состоит в учёте стандартной длины в 40 см при нахлесте в 5,5-9 сантиметров. Исходя из стандартных данных, шаг обрешётки составляет длину черепицы, из которой вычитается величина нахлеста. Как правило, оптимальный размер шага не менее 31 и не более 34 сантиметров.

Кладка и крепление натуральной черепицы

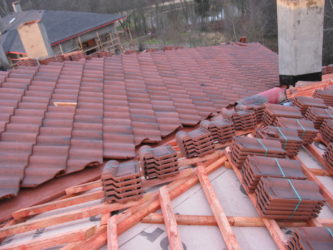

Укладка черепицы начинается с равномерного распределения стопок кровельных элементов по кровельной поверхности. Такой принцип не нагружает излишним весом стропильную систему.

Сначала выкладывается верхний ряд натуральной черепицы. Он располагается вдоль конька. Затем

Технология укладки черепицы

монтируется нижний ряд кровельного материала, который следует укладывать вдоль свеса. Крепить черепичные плитки к каркасу обрешётки необходимо после проверки правильности выполненной укладки.

После фиксации карнизного ряда производится дальнейший монтаж черепичного покрытия по направлениям снизу вверх и справа налево. Для крепления материала используются метизы, регламентированные инструкцией от производителя кровельной черепицы. Затем производится укладка элементов коньковых и фронтонных участков.

Коньковая часть снабжается обрезной доской, которая касается коньковых элементов только в точках креплений. Места пересечений фронтона и кровельного конька оборудуются посредством подгонки и обрезки черепичных элементов. Для резки рекомендуется использовать болгарку.

Установка элементов кровли

Скатная кровля требует обеспечения плотного примыкания кровельного покрытия к дымоходу и оборудования ступеней для безопасного доступа к трубам. Для ступенек необходим монтаж двух укрепляющих реек к стропильным ногам. Черепица, имеющая ступени, должна быть лишена замка, что позволяет выполнить правильную посадку ступеней.

Важная роль отводится грамотному и плотному устройству дымоходных примыканий посредством самоклеящегося материала на основе свинца или алюминия. Все стыки рулонного примыкания фиксируются посредством прижимной планки. Шов в верхней части планки обрабатывается бесцветным герметиком. При обустройстве хребта учитываются параметры кромочной черепицы, которые выравниваются методом подреза материала по рёберному скосу.

Установка элементов кровли

На крышах, обладающих сложной конфигурацией, требуется оборудовать ендовы. Перед укладкой гидроизоляционного слоя необходимо закрепить сплошную обрешётку. Дно ендовы оснащается посредством обрезных досок, поверх которых будет проложен соответствующий слой.

Улучшению гидроизоляции способствует наклеивание на ендову двусторонней самоклеящейся ленты. Для крепления используются специальные стальные зажимы, которые монтируются в просверлённые отверстия. Кромка окрашивается специальными пигментами.

Обустройство вентиляции

Нормальная эксплуатация кровли из натуральной черепицы невозможна без обеспечения качественной вентиляции. Гидроизоляционный слой выполняется в соответствии с правилами и устройством воздушных зазоров. Один зазор располагается между слоем теплоизоляции и гидроизоляцией. Второй зазор монтируется от гидроизоляционной мембраны до кровельного покрытия.

Для ендовы, длина которой превышает шесть метров, выполняется кладка вентиляционного черепичного ряда. С этой целью используется черепица соответствующей категории.

Подробнее узнать о монтаже вы сможете посмотрев видео.

Стоимость монтажных работ

Укладка черепичных кровель с использованием натуральной керамической черепицы в среднем обходится потребителю в сумму от 700 рублей за кв. метр. В эту стоимость входит цена на устройство абсолютно всех стандартных кровельных узлов. Все нестандартные кровельные варианты оцениваются в соответствии со сложностью и объёмами.

Подводим итоги

Отличительной чертой керамической черепицы является сложность проведения монтажных работ и именно по этой причине рекомендуется воспользоваться услугами опытных кровельщиков.

Для крепления натуральной черепицы применяются оцинкованные метизы или специальные кляймеры. Точками обязательной фиксации черепицы служат:

• места, подвергающиеся значительным ветровым нагрузкам;
• ряд, расположенный вдоль карниза;
• участки фронтонов и вдоль конькового элемента.

Крепление керамики на скатах с кровельным уклоном более 50 градусов выполняется строго через элемент.

Источник: https://netosadkam.ru/krovlya/keramicheskaya/montazh-cherepitsy.html

Керамическая черепица — особенности монтажа и ухода за кровельным покрытием

Еще на этапе проектирования постройки дома стоит определиться с кровельным покрытием и углом наклона крыши, так как для каждого вида производители указывают предельное значение, при которых может осуществляться монтаж.

 Наиболее часто для керамической черепицы в рекомендациях указан угол 20° — 60° градусов, но один и тот же вид черепицы у разных производителей может отличаться – это зависит от расположения и формы зацепов. Также нужно помнить, что стропильная система служит основанием для кровли, поэтому необходимо правильно рассчитать её прочность.

О том как правильно осуществить монтаж керамической черепицы и узнать все тонкости технологии её укладки, далее в нашей статье.

Технология укладки керамической черепицы

Как было сказано выше, укладка керамической черепицы возможна на скаты с различным уклоном, важно лишь соблюдать общие требования монтажа, в зависимости от конкретного производителя.

• Если уклон крыши составляет 10°-15° градусов, при монтаже черепицы необходимо обеспечить максимальную герметичность и хороший отвод дождевых вод. Для этого используют жесткую обшивку из OSB-плит или деревянных досок, которые покрывают кровельной пленкой или рубероидным слоем.
• В случае превышения угла наклона, более 65° градусов, необходимо выполнить монтаж очень стабильной и крепкой стропильной конструкции, а укладку черепицы выполняют с закреплением гвоздями или проволокой на рейках обрешетки.

  Такой угол наклона подвержен определенному риску, поэтому необходимо проконсультироваться с высококвалифицированным специалистом и производителем выбранного покрытия.

Монтаж керамочерепицы выполняют таким образом, чтобы полученное покрытие стало очень жестким, но в то же время и эластичным – словно чешуя, которая отлично приспосабливается к фигурной форме кровли, различным деформациям или сдвигам в несущем основании.

Укладка керамической черепицы

Керамическая черепица – это штучный и очень тяжелый кровельный материал. В зависимости от типа черепицы, вес одного элемента может достигнуть 3.5-3.7 кг, а общий вес квадратного метра кровельного покрытия колеблется в диапазоне от 30 до 75 кг.

Именно благодаря такой массивности она очень устойчиво держится на крыше, создавая отличный шумоизолирующий барьер.

Значительный вес материала предусматривает надежную стропильную конструкцию, способную выдержать значительные внешние нагрузки. Когда выбор сделан, то на этапе проектирования постройки здания следует заложить значительное усиление стропил на 15-25 %.

Готовая конструкция крыши накрытая керамической черепицой — в 5 раз тяжелее покрытия из металла и почти в 10 раз весомее мягкой кровли.

К древесине используемой в стропильной системе, предъявляют особое требование — это идеальная просушка, которая позволит избежать значительной деформации кровли в процессе эксплуатации.

Кровельные элементы керамической черепицы

Расчет нагрузки выполняется с учетом особенности угла наклона крыши, возможных снеговых, ветровых и дождевых нагрузок для данного региона, дальнейшего обслуживания и способности выдержать тяжелый материал.

Кровельная конструкция, которую используют для керамической черепицы, должна выдерживать нагрузку не менее 250 кг на квадратный метр.

Учитывайте, что при обустройстве жилого чердака дополнительную нагрузку на кровельную конструкцию оказывают: слой теплоизоляции, гипсокартон, который используется в качестве обшивки, мансардные окна.

Общепринято выполнять монтаж данной кровли на жесткое основание, поэтому дощатая обшивка должна иметь соответствующую прочность. При обустройстве жилой мансарды, используют обшивку из досок, накрытых слоем гидроизолирующей пленки или супердиффузной мембраны.

Кровельный пирог для укладки керамической черепицы

Монтаж керамической черепицы

Монтаж натуральной черепицы имеет характерные особенности, в которых стоит учесть расчетное сечение стропил (оптимальное сечение бруса 70 х 150 мм), выполнение шага при их установке (800-900 мм), деревянную обрешетку и дальнейшую укладку «кровельного пирога».

Кровельный каркас не оказывает ощутимого влияния на другие элементы – мауэрлат, ригеля, стойки, поэтому существенного изменения размера данных элементов не предусмотрено. При укладке черепицы стоит учитывать угол наклона кровельного ската – с его увеличением расширяется шаг между стропил.

Укладка утеплителя

Если мансардный этаж планируется использовать под жилое помещение, его необходимо утеплить. Использовать для этого лучше всего минеральную вату на основе базальтового волокна. Этот теплоизоляционный материал давно доказал свои превосходные качества в области энергосбережения тепла и экологии. К тому же он обладает рядом других преимуществ.

Минеральная вата на основе базальтового волокна:

• Не пропускает влагу;
• Не горит;
• Обладает прекрасными звуко- и теплоизоляционными характеристиками;
• Имеет относительно невысокую цену.

Утепление крыши минеральной ватой

С внутренней стороны утеплителя необходимо выполнить укладку пароизоляционного слоя из полиэтилена на тканевой основе и усиленного арматурной сеткой. Ширина теплоизолирующего слоя, размещенного между стропил, должна быть не меньше их высоты.

Далее укладывают гидроизоляционный слой, в котором оставляют зазоры для вентиляции подкровельного пространства – это позволит обеспечить защиту деревянных элементов кровли, а водяной пар или атмосферная влага будут свободно выходить наружу.

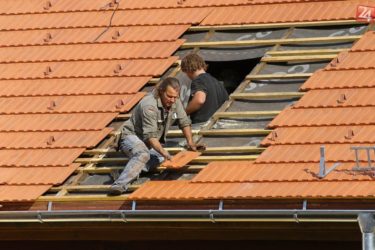

Монтаж

Перед началом выполнения работ черепичины расфасовывают по всему периметру ската кровли – располагают небольшие стопки по 4-6 штук, чтобы предупредить возникновение неравномерной нагрузки.

Расфасовка черепицы по скатам

Сверху смонтированного каркаса размещают слой черепицы, начиная с карнизного свеса – снизу и до верхнего конька крыши, продвигаясь слева направо. Такое выполнение укладки позволит получить прочное и жесткое покрытие, так как верхний ряд черепицы прижмет нижний.

У современной черепицы на тыльной стороне имеются профилированные зацепы – пазы, которые располагаются в вертикальном и горизонтальном направлении. Благодаря такому расположению, укладку черепичин выполняют на рейки обрешетки и закрепляют с пазами соседствующих элементов.

Образовавшийся замок имеет небольшой зазор – люфт, позволяющий перемещаться на несколько миллиметров. Такое движение помогает хорошо воспринимать сжатие и расширение кровельной конструкции, обусловленное сезонным изменением погодных условий.

При укладке черепицы выполняют закрепление каждого третьего элемента – если скат крыши более 60 градусов, то выполняют закрепление каждой черепицы.

Первое, что необходимо сделать, это выполнить фиксацию фронтонной черепицы с помощью гвоздей, проволоки или скоб, а также надежно закрепить элементы вокруг дымовых труб, люкарнов, эркеров и мансардных окон. Во всех последующих рядах фиксация черепицы осуществляется в шахматном порядке.

Коньковую черепицу размещают вдоль конька, с укладкой под ней герметизирующей и вентиляционной ленты – она дает возможность отвода наружу конденсата и предупреждает попадание снега или дождевой воды под покрытие.

Схема крепления керамической черепицы

Раньше коньковую черепицу укладывали на раствор, тем самым выполняя жесткое закрепление и защиту от внешних атмосферных воздействий, но сейчас ее монтируют с помощью специальных металлических скоб.

Производители предоставляют на керамическую черепицу гарантию на срок от 15 до 50 лет. Стоит отметить, что гарантийное обслуживание не распространяется на черепицу поврежденную механическим способом или в случае, когда проектная часть конструкции крыши, а также монтаж и укладка черепицы выполнены без соблюдения рекомендаций производителя.

Уход за покрытием

Черепичная крыша не требует тщательного и постоянного ухода, так как является очень долговечным и прочным материалом, но даже она подвержена разрушительному воздействию окружающей среды.

В местах повышенного загрязнения воздуха, особенно вблизи промышленных предприятий, на черепице образуется черный налет, который разрушает верхний слой, поэтому для данной местности целесообразней выбирать черепицу с ангобированным или глазурованным покрытием.
Со временем черепица темнеет естественным путем, покрываясь благородной патиной, но ангобы и глазурь почти не меняют своего естественного оттенка.

Зеленый налет – обрастание мхом, образуется в местах затенения, чаще всего с северной стороны, из-за недостаточности солнечного освещения или отсутствия надлежащего отвода дождевых вод со ската крыши. Такой вид загрязнения удаляется с помощью специальных препаратов или жесткой щетки.

Заключение

Важно! Всегда необходимо иметь запас черепицы после выполнения монтажных работ – это позволит выполнить замену поврежденных элементов и исключит возможность изменения формы или цвета модели при дополнительной покупке.

Как видите укладка натурально черепицы — довольно трудоемкий и длительный процесс. Что бы накрыть крышу самостоятельно, потребуются минимум 2-3 человека, обладающих определенными строительными навыками и умением работать с инструментом.

Источник: http://domnomore.com/montazh-keramicheskoj-cherepicy-tekhnologiya-ukladki/
