Как укладывать подкладочный ковер под мягкую черепицу?

В этой статье:

Подкладочный ковер под мягкую кровлю: для чего нужен, как крепить

Подкладочный ковер под мягкую черепицу это многослойный синтетический материал, который укладывают на сплошное основание по всей площади крыши, вне зависимости от ее уклона. В ендовах и по карнизным свесам пологих крыш лучше использовать самоклеящийся вид материала.

Функции подкладочного ковра сводятся к продлению срока службы мягкой кровли и усилению ее надежности. При правильном монтаже ковра и гибкой черепицы результат порадует многолетним комфортом и отсутствием проблем при эксплуатации.

Функциональное назначение:

Во-первых, это дополнительная гидроизоляция кровли. Слой надежно защищает всю поверхность, а особенно карнизы, ендовы, узлы примыкания от возможных протечек в случае повреждения некоторых гонтов, например, при порывах ветра.
Во-вторых, ковер служит для выравнивания основания. При монтаже мягкой кровли незначительные неровности плоскости не заметны, но со временем, когда черепица осядет под нагревом солнца, станут видны дефекты.
В-третьих, он увеличивает срок службы кровли. За годы эксплуатации материал образует единый монолит с мягкой кровлей. Такое кровельное покрытие толще, прочнее, поэтому служит дольше.
В-четвертых, он усиливает теплоизоляционные и шумопоглощающие свойства кровли.

Состав материала

Основу подкладочного ковра делают из стеклохолста (реже – полиэфирного волокна) – легкого и прочного синтетического материала.

В зависимости от вида материала на основу наносятся разные виды покрытий:

битумно-полимерный слой, устойчивый к ультрафиолету;
мелкозернистую посыпку (каменную крошку или песок) с одной или двух сторон – она защищает предыдущий слой от разрушения;
в некоторых случаях поверхность может покрываться полипропиленом, больше известным как спанбонд.

Входящий в состав материала битум при нагревании способен плавиться и склеиваться (модифицированные полимерные добавки уменьшают эти не во всех случаях уместные свойства), поэтому к условиям его хранения предъявляются повышенные требования: рулоны ставят в вертикальном положении вдали от отопительных приборов, прямых солнечных лучей, источников огня.

Производители выпускают подкладочные ковры в рулонах (шириной 1 м, длиной 20–40 м, толщиной 1–3 мм, весом 20–40 кг). Их удобно хранить, перевозить, монтировать, раскатывая по поверхности и закрепляя при необходимости гвоздями.

Основные достоинства материала:

он легкий – вес в расчете на 1 м2 составляет 0,5 – 1,5 кг;
прочный на разрыв – не разрывается под стержнями гвоздей;
тепло- и морозоустойчивый – способен выдерживать перепады температур в диапазоне от -60 до +120° C в зависимости от марки;
абсолютно водонепроницаемый;
легко монтируется.

wikimedia

Всегда ли обязательно его применение

Производители рекомендуют укладывать подкладочный ковер под мягкую черепицу по всей поверхности крыши, вне зависимости от ее уклона. В ендовах и по карнизным свесам пологих крыш лучше использовать самоклеющийся вид материала.

При больших углах наклона ската можно использовать подкладочный ковер не по всей поверхности, а только в наиболее уязвимых для протечек местах: вдоль фронтонных и карнизных свесов, ребер, по коньку, переломам ендовы, местах примыкания.

Способы крепления

В зависимости от вида материала существует два способа его крепления:

механический – при помощи кровельных оцинкованных гвоздей с широкими шляпками;
самоклеящийся – на клеевой слой битумной мастики, нанесенный на рулон. Предварительно с него снимают защитную пленку. При низких температурах слой разогревают строительным феном для усиления адгезионных свойств. «Самоклейка» рекомендована к использованию на пологих кровлях.

Как укладывать подкладочный ковер

Каждый производитель сопровождает свой товар рекомендациями по укладке, где оговаривается способ применения материала – сплошной или выборочный. Как правило, это зависит от вида черепицы и климатических условий региона, в которых находится здание.

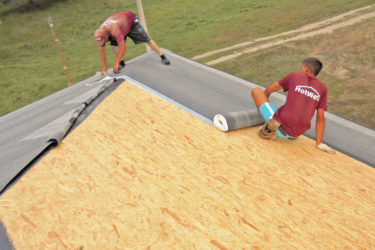

Монтаж подкладочного ковра осуществляется на сплошное основание из OSB или влагостойкой фанеры. Рулоны на крыше можно раскатывать в любом направлении: как вдоль ската, так и поперек. Обычно поперечно располагают материал при крутом скате – так образуется меньше складок, продольно – при пологом.

Натяжение должно быть достаточным, но не чрезмерным, без образования складок. Если слой песчаной крошки нанесен с одной стороны, то это всегда верхняя сторона.

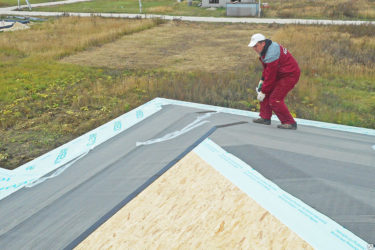

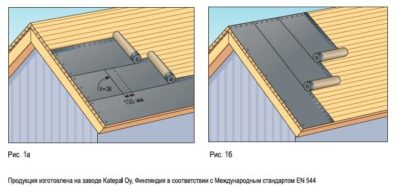

Продольная укладка начинается снизу от карнизного свеса, продолжается вверх до конька с нахлестом каждого последующего рулона на предыдущий 10 см. При поперечной укладке нахлест делают немного большим – 15 см.

Вдоль перелома ендовы укладывают дополнительный вертикальный слой подкладочного ковра.

В местах выхода труб и вентиляционных проходов сначала рекомендуется вырезать круглый кусок ковра с внешним диаметром на 10–15 см превышающими сечение элемента и уложить его по окружности, промазав сверху и снизу мастикой. Такой напуск создаст дополнительную защиту от попадания влаги.

При обработке конька рулон на одной стороне ската обрезают ровно по его линии и закрепляют. Из рулона на втором скате делают напуск 15 см и заворачивают его через конек на противоположный скат, прибивают, герметизируют.

Иногда места перехлестов целесообразно промазать тонким слоем мастики для усиления крепления и дополнительной герметизации, а затем прибить гвоздями.

После монтажа подкладочного ковра по периметру крыши его укрепляют карнизными, торцевыми и коньковой планками. Как укладывать мягкую черепицу, читайте в отдельной статье.

Источник: http://roof-project.com/myagkaya-cherepica/mgch-podkladochnyj-kover.html

Особенности и стоимость подстилающих ковров под мягкую черепицу. Укладка ковра под мягкую черепицу

УкладкаУкладка ковра под мягкую черепицу

Какой бы вид кровельного материала не применялся при обустройстве крыши, обязательно придется использовать подкладочные влагоотталкивающие мембраны. Это касается и подкладочного ковра под гибкую черепицу. Крыша должна защитить дом от любой непогоды. Ниже мы подробно расскажем о подкладочном материале под гибкую черепицу, что он собой представляет, а также как его правильно укладывать.

У каждой кровли есть свои недочеты, поэтому вода сквозь них обязательно просочится. Чтобы этого не допустить и прибегают к установке вспомогательного защитного слоя в виде гидроизоляционной мембраны. В первую очередь она защитит несущую конструкцию из дерева от медленного гниения.

Конструкция подкладочного ковра

Подкладочный ковер под мягкую кровлю – это материал, поставляемый в рулонах. Он состоит из основы и разных битумно-полимерных пропиток. Полосы могут быть выполнены из стекловолокна, полиэстера, полиэфирных и полипропиленовых волокон, и иных полимеров.

По методу укладки подкладочные материалы можно разделить на два типа:

Подкладочный ковер под мягкую черепицу с механической фиксацией.
Подкладочные мембраны с клеящим методом фиксации.

В каких случаях целесообразна укладка

В первую очередь подложка используется для вспомогательной защиты уязвимых мест крыши (ендовы и карнизы, оконные проемы, наружные углы крыши, вентиляционные проходы, каналы дымовых труб, прилегающие к стенам элементы конструкции).

Кроме того, если уклон крыши не превышает 30 градусов, то слой гидроизоляции следует прокладывать в обязательном порядке. В противном случае, изготовители битумной черепицы не предоставят гарантию на свою продукцию. Помимо этого, многие изготовители советуют производить укладку целостного гидроизоляционного ковра на крышах, имеющих любой угол наклона. В серию подкладок под черепицу входит ендовый ковер даже несмотря на то, что он относится к части верхнего покрытия, и после укладки на него готовой битумной черепицы, он частично остается видимым.

Ендовые ковры оснащены менее прочной основой в сравнении с простыми листами мягкой черепицы. Осуществить замену гибкого ендового ковра на листы из стали для обустройства желоба ендовы нельзя, потому что в виду большой разницы в значениях линейного расширения металла и битумной черепицы, вся кровельная конструкция будет удерживать на себе слишком большое напряжение, что станет причиной ее разрушения.

Ряд разновидностей подкладочных ковров, у которых имеется более прочное основание и минеральная посыпка, могут применяться в виде временного кровельного покрытия. К примеру, если возникла необходимость в приостановке укладки покрытия кровли на последующий строительный сезон, и, вместе с тем, создать герметичный контур здания, можно провести монтаж мембраны Сейфити СБС 3 (Тегола).

Изготовители подкладочных ковров для мягкой кровли

С каждым годом на рынке можно встретить все больше разновидностей подкладочных водоотталкивающих материалов. В настоящее время у каждого изготовителя гибкой черепицы имеется в ассортименте некоторое количество разновидностей подкладочных ковров. Ниже мы приведем наиболее распространенные.

У Финского изготовителя Katepal имеется три вида вспомогательных влагоотталкивающих материалов:

Кatepal K-EL (PrimeBase), изготавливается в виде рулонов, и оснащен механическим способом фиксации.
Катераl U-EL (UltraBase) – имеет самоклеящееся основание.
LiteBase 500 – легкая разновидность подкладочного ковра, оборудованного нижним слоем, препятствующим скоплению конденсата.

Российский изготовитель Ruflex также реализует свой высококачественный подкладочный материал с фиксаторами механического типа, и с основой, покрытой по краям клеевым составом. Тегола выпускает ряд водоотталкивающих материалов для скатных крыш – марка Safety. Изготавливаются они в виде мембран и лент, оборудованных механическими или клейкими фиксаторами.

Технониколь изготавливает подкладочные маты марки Anderep. Сюда входят: Anderep Ultra, Anderep Proof и Anderep GL – все они оснащены механическим типом крепления. Вместе с тем, Proof можно использовать для всех разновидностей скатных крыш. Американская фирма Tarco, которая считается лидирующей среди всех изготовителей рулонных кровельных материалов в США, изготавливает большой перечень подкладочных материалов. Самым распространенным в России считается Easy Lay с механической фиксацией. У рулонного материала MMS имеется подкладочный самоклеящийся слой.

Методы фиксации материала

Нужно следить, чтобы во время монтажа подкладочного ковра температура на улице находилась в пределах 5-25 ºC. Укладка влагоотталкивающих материалов осуществляет на подготовленное сплошное основание.

Основой под битумную черепицу может быть один из таких материалов:

OSB-3 плита. Толщину плит выбирают, исходя из шага стропил. В заснеженных районах Москвы, например, толщина должна равняться не менее 1 см с промежутками между стропилами в 70 см, и не менее 1,8 см с шагом стропил в 120 см.
Влагоотталкивающая фанера толщиной, минимум, 1 см. Взаимосвязь толщины листов с шагом стропил такая же, как и в случае использования листов OSB-3.

Во время укладки твердой подложки из листов, нужно предусмотреть между ними зазоры примерно в 2-4 мм. Влажность шпунтованных досок не должна превышать 20 %, а их толщина должна равняться 2,5 см. Если расстояние между стропилами равняется 120 см, то толщина доски должна составить 3 см.

Источник: https://katlavan.ru/ukladka/ukladka-kovra-pod-myagkuyu-cherepicu.html

Подкладочный ковер под гибкую черепицу, виды и цены

Специалисты настоятельно рекомендуют применять подкладочный ковер, если в качестве финишного покрытия выбрана мягкая кровля. В статье рассказывается о строении и функциях этого высокотехнологичного материала. Вашему вниманию предлагаются полезные сведения о разновидностях изделий по способу крепления, о влиянии параметров на цену и об особенностях монтажа на крыши с разным уклоном.

Монтаж защитного покрытия

Подкладочный ковер: структура и назначение

Современные строительные материалы получают все большее распространение в коттеджном и загородном домостроении. Особенно это касается кровельных материалов; крыши под мягкой кровлей украшают все большее число частных построек. Такая популярность не случайна — битумные гибкие кровельные материалы обладают множеством достоинств: мало весят, удобны в работе (особенно актуально для крыши сложной формы), можгут похвастаться надежностью, долгим сроком службы и большим декоративным потенциалом.

Гибкая кровля безупречно отслужит положенный срок, если при ее обустройстве будут соблюдены технологические нормы. Технология монтажа конструкции под мягкой битумной кровлей предусматривает ее сложное устройство; в число обязательных слоев входит и подкладочный ковер. Он относится к искусственным нетканым материалам и имеет следующую многослойную структуру:

Основой ковра является прочное полотно — стеклохолст или полиэстер, которое пропитывается полиэфирной смолой.

Структура одной из разновидностей ковровых изделий

На основу наносится слой модифицированного битума (битумно-полимерная смесь с особыми адгезионными добавками, обеспечивающими гибкость и эластичность полотна). Основа сверху и снизу покрывается слоем нетканого полипропилена.
В качестве внешнего слоя используют песок мелкой фракции или мелкозернистую каменную крошку. Такое шероховатое покрытие надежно фиксирует верхний (финишный) слой, предотвращая возможное скольжение.
На самоклеющихся разновидностях изделий под основу наносится дополнительный клеевой слой, предназначенный для крепления к сплошной обрешетке. Во время хранения клеевой слой защищается пленкой; ее снимают непосредственно перед монтажом.

Использование подкладочного ковра под мягкую кровлю позволяет решить несколько важных задач:

Гидрозащита обрешетки. Укладка гибких материалов осуществляется только на сплошное основание, в качестве которого используют доску, плиты OSB или фанеру. Для сплошной обрешетки нужна надежная гидроизоляция, которую обеспечивает герметичный подкладочный слой.

Структура ковра с двухсторонним клеевым слоем

Защита кровельного пирога. Рулонный материал препятствует образованию конденсата в нижних слоях кровельного пирога.
Увеличение срока эксплуатации мягкой кровли. Многие производители кровельных материалов одним из условий выдачи гарантии называют наличие подкладочного ковра. В противном случае считается, что эксплуатация проводится с нарушениями, и гарантийный срок может быть уменьшен.
Упрощение монтажа. Во время кровельных работ передвигаться по мягкой шероховатой подложке проще и безопаснее, чем по голой обрешетке.
Сглаживает неровности обрешетки. Места соединения элементов настила не всегда идеально ровные, что может сказаться на внешнем виде кровли.
Предотвращает появление неровностей на кровле. Гибкая черепица может деформироваться из-за перепадов температуры и влажности; подкладочный слой сгладит нежелательные изменения.

Шероховатая поверхность делает работу более безопасной На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу реконструкции и перестройки домов. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Подкладочный ковер: разновидности

Подложку для мягкой кровли удобно классифицировать по способу крепления к обрешетке:

Ковры без клеевой основы. Такое покрытие фиксируется с помощью оцинкованных саморезов (с большим диаметром шляпки), кровельными гвоздями или скобами (степлером). Соседние полотна располагаются внахлест и склеиваются битумной мастикой.
Комбинированные ковры. Наиболее распространенный вариант. Для герметизации нахлеста имеется самоклеющаяся полоса, нанесенная заводским способом и защищенная пленкой. Использование комбинированного полотна делает монтаж на сплошное основание более простым и быстрым. В сложных местах кровельной конструкции (например, возле труб и дымохода) подкладочный слой допускается дополнительно фиксировать гвоздями.

Один из видов подкладочного гидроизоляционного ковра На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу завершения недостроенных домов. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Ковры на самоклеющейся основе. Битумный подкладочный материал со сплошным клеевым слоем характеризуется высокой эластичностью. Качественные ковры обладают способностью самозалечивания — битумный слой затягивает порезы, повреждения и места крепления кровельных гвоздей, предотвращая образование протечек. Монтаж таких покрытий считается более сложным делом — нужен определенный навык и известная ловкость, чтобы снимать пленку и фиксировать покрытие, не допуская образования складок и воздушных карманов.
Ковры мембранного типа. Такое покрытие внешне напоминает мембрану; абсолютная водонепроницаемость является надежной защитой от косого дождя и тающего снега.
Рулонныекровельные материалы. На практике случается замена подкладочного ковра рулонными материалами (например, еврорубероидом), не равнозначными по свойствам. В этом случае нахлесты склеиваются пропановой горелкой.

О правильном монтаже подкладочного ковра в следующем видео:

Параметры и состав: что влияет на цену

Подкладочный ковер под мягкую кровлю Технониколь с успехом применяется в конструкциях скатных крыш в качестве гидроизоляционного слоя для нескольких финишных покрытий:

Битумная черепица.
Керамическая, композитная, цементно-волокнистая, асбестоцементная черепица.
Металлочерепица.
Ондулин (мягкий шифер).
Натуральный сланец, дранка.
На сплошной обрешетке ковер может заменять полноценное кровельное покрытие в течение полугода (при перерывах в работе).

Данные о материале, заявляемые производителем, хоть и имеют некоторые различия, в большинстве случаев выглядят следующим образом:

Размеры. Большинство видов материала имеет ширину 1 м, длина может варьироваться от 15-20 до 40 м; продается в виде рулонов.
Вес. Вес рулона длиной в 40 м в среднем составляет от 16 до 22 кг.

Монтаж мягкой кровли Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома.

Основа. Может быть выполнена из стеклохолста или высокопрочного полиэфира (полиэстра).
Покрытие. Обычно это двухсторонняя посыпка из мелкозернистого песка или нескользящая полипропиленовая поверхность.
Теплостойкость: 85-120°.
Прочность на разрыв в продольном и перечном направлении.
Наличие частичного или сплошного самоклеющегося слоя.

На стоимость подкладочного изделия влияют следующие параметры:

Вид основы. Рулонные материалы с полиэфирной основой, как правило, стоят дороже.
Слой битумно-полимерного вяжущего. Увеличение толщины этого слоя делает подкладочный ковер не только эффективнее, но и дороже.
Метраж и наличие клеевой основы.
Предприятие и страна-производитель. Кроме отечественных, на рынке представлены ковры, сделанные в Финляндии, Польше, США.

О тонкостях монтажа подкладочного ковра в следующем видео:

Создать слой, абсолютной гидроизоляции и защитить кровельный пирог от порчи может подкладочный ковер, цена на который в Москве и регионе (за рулон) имеет следующий вид:

Рулон 15-20 м, без клея. 1100-1400 руб.
Рулон 40 м, без клея. 3500-4300 руб.
Рулон 15-20 м (самоклеющаяся полоса). 1200-1700 руб.
Рулон 20 м (самоклеющийся). 2300-3600 руб.
Рулон 20 м (самоуплотняющийся). От 3000 руб.
Подкладочный коверТехнониколь. Цена также зависит от метража. Рулон в 20 м обойдется в сумму от 3700 руб.
Ковер подкладочный Icopal (Польша). От 4300 руб.
Ковер подкладочный CertainTeed. От 6600 руб.

Особенности монтажа и применения

Пословицу «Вода камень точит» можно отнести и к кровле. При использовании любого кровельного покрытия имеется ненулевая вероятность того, что со временем вода найдет путь в подкровельное пространство. Начало процесса закладывается в период сильных ветров или весной, после таяния наледи. Зонами риска любой крыши являются места стыковки элементов кровли, место выхода дымохода и шахты вентиляции, место установки антенны.

Закрепление края подкладочного ковра Это может быть интересно! В статье по следующей ссылке читайте про стоимость ремонта крыши частного дома.

Современное производство предлагает технологичный способ продлить срок беспроблемной эксплуатации крыши — это можно сделать с помощью подкладочного материала, обеспечивающего резервную защиту кровельной конструкции. Ковер, уложенный с соблюдением технологии, образует сплошную поверхность, по которой вода сможет стечь вниз без всякого вреда для нижележащих слоев кровельного пирога. Другое важное свойство ковровой подложки состоит в защите финишного покрытия от термического расширения деревянного основания.

Подкладочный ковер под фальцевую кровлю рекомендуется укладывать, если монтируется сплошная обрешетка. Сплошное покрытие нуждается в изоляции от металла, поскольку на металлической поверхности из-за перепада температур образуется конденсат. Если обрешетка не сплошная, гидроизолировать металлическую кровлю не обязательно.

Защита частей кровельной конструкции

Для остальных видов крыш подкладочный слой рекомендуется использовать в первую очередь для усиления тех частей, на которые приходится максимальная нагрузка и наибольшая вероятность повреждения. Чтобы надежно зафиксировать гидроизолирующую подложку, используют специальный клей и крепеж, а монтаж стараются завершить до наступления морозов. Вариант укладки подкладочного слоя выбирается в зависимости от уклона кровельной конструкции:

Угол ската менее 12°. Плоская крыша нуждается в сплошной укладке и дополнительном слое на ребрах скатов, карнизных и фронтонных свесах, коньке и ендовах.
Угол наклона лежит в промежутке от 12° до 18°. Проводится укладка по всей поверхности одним слоем; при этом нельзя допускать образования складок и пузырей.
Угол ската более 18°. Можно ограничиться установкой защиты по местам вероятных протечек, включая кровельные выходы и примыкания. Нахлесты материала промазываются битумной мастикой.

Монтаж ковра на кровле с крутым скатом Это может быть интересно! В статье по следующей ссылке читайте про поворотную площадку для автомобиля.

Заключение

Подкладочный ковер дублирует функцию кровельного покрытия, участвуя в обеспечении надежной гидроизоляции и увеличивая надежность крыши. Из желания сэкономить некоторые хозяева заменяют подкладочную подложку более дешевым кровельным материалом. Такую замену трудно назвать равноценной — со временем подкладочный слой начнет трескаться, рваться и перестает защищать от протечек.

Когда крыша потеряет герметичность, расходы на ее восстановление будут не сопоставимы с сэкономленной ранее суммой; экономия обернется значительной переплатой. Исправление дефектов кровельной конструкции — занятие не только дорогое, но и трудозатратное, особенно, если потребуется разбирать кровельный пирог. Если вы хотите обустроить крышу и забыть о ней на долгие годы, без подкладочного ковра не обойтись.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/podkladochnyy-kover-pod-gibkuyu-cherepitsu/

Монтаж подкладочного ковра под мягкую черепицу

Существуют некоторые особенности укладки мягкой черепицы. Основная особенность заключается в необходимости укладывать подкладочный ковер под мягкую черепицу. Он будет защищать от проникновения под кровлю влаги и сгладит неровность поверхности.

Подкладочный ковер необходим для защиты кровли от проникновения влаги и сглаживания неровных поверхностей.

Функции подкладочного ковра

Основное отличие мягкой черепицы от обычной — отсутствует жесткая основа. Это значит, что постепенно она начнет воспроизводить все недостатки поверхности. Нарушение проявится спустя некоторое время после того, как произойдет усадка ковра. Но в результате из-за перепадов температуры и воздействия дождя и снега кровельный материал изменит форму.

Чтобы компенсировать неровности и перепады крыши, используют подкладочный ковер. Он представляет собой рулонный материал, основу которого составляет стеклохолст. Стандартная ширина листа подложки под гибкую черепицу составляет в ширину 1 м и до 20 м в длину.

Этот слой монтируется непосредственно до того, как начинается установка кровли.

Подкладочный ковер позволяет избавиться от выступов рядом с дымоходом.

Качества материала таковы, что его спокойно можно некоторое время использовать как кровельный материал до тех пор, пока не будет проложен основной.

Кроме того, компенсирующий подклад может выполнять и иные полезные функции:

Подкладочный материал существенно упрощает установку ендовы — элемента крыши, необходимого для отведения осадков. Также он защищает уязвимые участки — стыки скатов и отверстий для дымохода.
Зимой подкладочный ковер может частично компенсировать нагрузку, которую оказывает снежная масса на черепицу, что позволит увеличить срок службы.
Обеспечивает надежную гидроизоляцию. Материал совершенно не пропускает влагу, к тому же обладает устойчивостью к воздействию и высоких, и низких температур.
Позволяет избавиться от выступов рядом с дымоходом.
Предотвращает распространенные проблемы вроде протекания на свесах карниза.

Установка тепло- и гидроизоляции позволяет справиться с воздействием температур и влаги, но не дает возможности снизить нагрузку на поверхность кровли и не может стать полноценной заменой подкладочного ковра. Поэтому мастера не советуют пренебрегать прокладочным ковром.

Виды кровельного покрытия

Схема монтажа подкладочного ковра на пологих скатах до 15 градусов.

Чаще всего в качестве основного материала для ковра под черепицу используется стеклохолст, гораздо реже — полиэфирная ткань. Чтобы улучшить гидроизоляцию и амортизацию материала, поверхность обрабатывают битумной мастикой с пластификаторами. Этот материал отличается высокой морозоустойчивостью, не подвержен образованию трещин и при этом эластичен.

Наружную часть покрывают кремниевым песком, чтобы предотвратить скольжение. Кроме того, этот слой может выполнять армирующую функцию.

Основное различие между подкладочными материалами разного вида сводится к способу их крепления к поверхности крыши. Обычно подложку под гибкую черепицу фиксируют механически с помощью специальных гвоздей или шурупов, но бывают и другие виды материалов. Подложки под черепицу могут быть самоклеящиеся или направляемые.

При производстве самоклеящихся подкладочных ковров на внутреннюю поверхность наносятся полосы клея, которые затем защищают пленкой. Перед тем как провести монтаж подкладочного ковра, пленку с поверхности удаляют. Такие подложки удобны в использовании, так как для их установки не требуется использовать гвозди и шурупы.

Направляемые подложки не имеют клеящейся поверхности. Для того чтобы обеспечить прочное крепление, необходимо их закрепить. Для этого через каждые 20 см вбиваются специальные кровельные гвозди. Вместо них можно использовать строительный степлер или шурупы с широкой шляпкой.

При монтаже кровли можно использовать оба вида материала. На верхней части закрепляется самоклеящаяся подложка, а снизу и с боков — направляемая с помощью строительного степлера или гвоздей.

После выбора типа рубероида под мягкую черепицу стоит подсчитать примерный расход материала, который во многом зависит от способа установки.

Проведение монтажа подкладочного слоя

Схема монтажа подкладочного ковра на стандартных скатах.

Перед монтажом подкладки необходимо собрать все инструменты, которые понадобятся для проведения работ.

Основные инструменты для укладки подкладочного ковра:

строительный шнур — понадобится для проведения разметки;
измерительная рулетка, должна быть оптимальной длины;
специальный нож для мягкой кровли;
ножницы по металлу;
молоток;
отвертка или шуруповерт (если планируется закреплять материал при помощи саморезов);
приспособление для нанесения клея, например, шпатель.

Наличие всех необходимых приспособлений позволит существенно упростить и сократить время работы.

Требования к монтажу подкладочного слоя

Схема монтажа подкладочного ковра в области конька крыши.

Установка ковра проходит по определенным правилам. В некоторых случаях обязательно закрывать не всю площадь крыши, а только на определенные участки. Площадь, которую необходимо закрыть подкладочным ковром, зависит от уклона ската кровли. Если уклон более 18º (или 1:3), достаточно защитить самые уязвимые участки:

ендову;
торцевую часть;
свесы карнизов;
дымоходы;
вентиляцию.

В этих местах на кровлю приходится большая нагрузка, особенно во время снегопадов и сильных дождей. Поэтому здесь остается опасность, что влага попадет в подкровельное пространство.

При уклоне менее 18º нагрузка на крышу будет гораздо выше при накоплении снега. По этой причине рекомендуется всю площадь крыши покрывать подкладочным материалом.

Если на краю фронтона имеется опорная планка, то укладывать подкладку нужно сверху, оставляя небольшой «запас». Такая мера позволит предотвратить попадание внутрь кровельного пирога влаги во время дождей и снегопада.

Для крыши, уклон которой менее 18º, рекомендовано проводить монтаж подкладочного материала горизонтально в несколько слоев. При этом величина напуска горизонтального слоя должна быть не менее 100 мм, а продольного слоя — 150 мм.

В целом направление при укладке не так важно. Главное — обеспечить хорошее натяжение материала и качественное закрепление стыков. При укладке подклада под большим углом возможно появление складок. Чтобы избежать этого, монтаж советуют проводить вертикально.

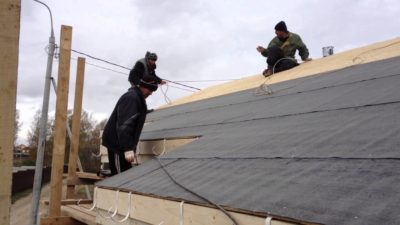

Горизонтально разматывают рулон чаще всего на крыше с небольшим уклоном, сложной конфигурации, а также, если есть ендовы. Укладка проходит снизу, по направлению к коньку крыши. Рулон подкладки разворачивают, материал хорошо выравнивают, чтобы не осталось ни складок, ни загибов. Затем лист хорошо закрепляется.

Если на крыше есть ендова, то начинать монтаж лучше с этого элемента. Лист подкладки нужно положить по длине ендовы так, чтобы напуск полос составлял не менее 15 см, затем его нужно проклеить битумным клеем.

Укладка основы в области дымохода и конька крыши

На коньке подкладку устанавливают по следующей схеме. Сначала материал обрезают вдоль линии конька. Затем его хорошо закрепляют, используя кровельные гвозди или битумный клей. С другой стороны материал также нужно подрезать, оставляя 15 см припуска на противоположную сторону. Затем обе части необходимо закрепить с помощью битумного клея. Такой способ считается наиболее подходящим для установки ковра на коньке крыши. Помимо простоты он отличается надежностью и эффективностью.

Самый простой способ укладки материала, позволяющий защитить пространство вокруг дымохода, — закрепить по его периметру планки треугольной формы. Подкладочный материал заводится на брусок, а затем его закрепляют клеем. В дальнейшем во время монтажа кровли края снова заводятся на брусок. Такой способ позволяет качественно защитить этот участок.

Если на торце крыши отсутствуют поднятые кромки, необходимо защитить металлические элементы карниза. Поверх подкладки укладывается Г-образная планка, которая затем закрепляется с помощью кровельных гвоздей. Такие планки необходимо устанавливать по всему периметру карниза так, чтобы он был полностью закрыт сплошной полосой.

Монтаж подкладочного слоя является важным этапом кровельных работ. Если подкладка установлена качественно, она будет задерживать воду и снижать нагрузку на крышу. Поэтому не стоит экономить на подкладочном материале. Сколько бы за него не пришлось заплатить, сумма будет гораздо меньше, чем капитальный ремонт кровли. Он обязательно потребуется, если оставить крышу без должной защиты.

Источник: https://1pokryshe.ru/krovlya/podkladochnyj-kovyor-pod-myagkuyu-cherepicu.html

Правила монтажа элементов кровли Дёке Пай

Гибкая черепица повторяет форму материала, на который крепится, поэтому устройство основания под нее требует особой тщательности. На правильно смонтированное, ровное основание гонты черепицы ложатся ровно, и кровельное покрытие выглядит более привлекательно.

Сплошное основание под черепицу Docke PIE делают из ориентированно-стружечных плит OSB-3 либо ФСФ.

Правила монтажа плит OSB-3 и ФСФ

Для устройства основания под черепицу используют ровные плиты, материал должен быть сухим.
Необходимая толщина плит рассчитывается согласно действующим нормативам (зависит от конструкции кровли, угла уклона скатов, предполагаемой снеговой нагрузки и др.).
Плиты укладывают вразбежку.
Горизонтальные стыки плит должны располагаться на рейках обрешетки.
Допустимые перепады по высоте плит – до 2 мм.
Между краями плит необходимо оставлять зазор шириной от 3 до 5 мм для обеспечения возможности линейного расширения материала.
Для прикрепления плит к основанию используются крепежи типа 2 (см. таблицу 1).

Монтаж подкладочных ковров

В качестве дополнительного гидроизоляционного материала под черепицу Docke PIE применяются подкладочные ковры D-BASIS STANDARD, STANDARD PLUS, COMFORT и COMFORT GLASS.

Правила монтажа подкладочных ковров D-BASIS

Ковер следует укладывать по всей площади кровли, его нужно использовать вне зависимости от углов уклона скатов.
Перед монтажом подкладочный ковер полностью раскатывают и оставляют так полежать на 30-60 минут. После этого ковер сворачивают в рулоны с обеих сторон. При укладке ковра на кровлю его раскатывают в стороны.
Для фиксации подкладочного ковра используют крепежи типа 1 (см. таблицу 1). По длинным краям ковра гвозди забивают через каждые 20 см, по коротким – через 10 см. Нижнее полотно прикрепляют к основанию по всем сторонам, а остальные полотна – только по верхней и боковым сторонам.
Подкладочный ковер следует укладывать ровно, на нем не должно быть складок.

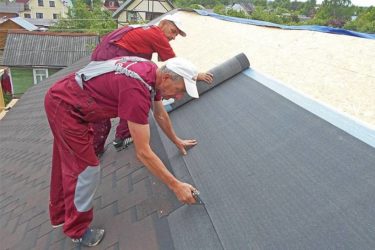

Полотна ковра располагают параллельно карнизу. Монтаж начинают снизу и затем двигаются к коньку. Ширина нахлестов полотен должна составлять 10-15 см. Работу осуществляют в следующем порядке: сначала укладывают одно полотно подкладочного ковра, затем монтируют на него черепицу и после этого приступают к укладке следующего полотна.
Места стыков полотен и их края по периметру кровельного ската промазывают на ширину 10-15 см мастикой. Так мастику наносят на все подкладочные ковры, кроме D-BASIS STANDARD PLUS, поскольку он имеет самоклеящиеся полоски по краям. При использовании этого ковра мастикой промазывают только боковые стыки и участки, где самоклеящийся слой обрезан.

На стыках подкладочных ковров следует исключить проникновение под них влаги. Нахлесты нужно делать такими, чтобы вода беспрепятственно стекала вниз по материалу.

При устройстве ендовы подкладочный ковер сначала укладывают непосредственно в ендову. Полотно по периметру предварительно обрабатывают мастикой на ширину 10-15 см. После этого подкладочные ковры монтируют на скаты кровли.

Ниже приведена схема укладки полотен подкладочного материала в районе ендовы.

Применение подкладочных ковров для устройства временной кровли

Ковры D-BASIS COMFORT и D-BASIS COMFORT GLASS могут выполнять функции временного кровельного покрытия. Срок их использования в таком качестве – до полугода. При этом необходимо соблюдать следующие условия:

Полотна прикрепляют к основанию гвоздями через каждые 10 см вдоль длинных сторон и через 5 см вдоль коротких (боковых) сторон.
Все полотна необходимо закреплять со всех сторон.
Подкладочные ковры нужно дополнительно смазывать мастикой по периметру кровли и на стыках полотен. Ее наносят полосами шириной 10-15 мм.
Для защиты от ветра ковер по всей поверхности кровли дополнительно прижимают планками сечением 50×25 мм. Их монтируют перпендикулярно карнизам с шагом до 1 метра.

Монтаж торцевых и карнизных планок

Торцевые и карнизные планки, как отмечают специалисты компании «Вестмет», служат для дополнительного укрепления свесов кровли. Кроме того, они защищают лобовую доску от влаги и других внешних воздействий.

Если на планке имеется защитное покрытие (пленка), то его снимают до монтажа. После прикрепления планки это будет сделать труднее.

Сначала крепят кронштейны для водосточной системы, а затем монтируют на свесы кровли карнизные и торцевые планки. Их прикрепляют поверх подкладочного материала внахлест, ширина нахлестов планок – не менее 5 см.

Для закрепления планок используют крепежи типа 1 (см. таблицу 1). Забивают гвозди двумя рядами в шахматном порядке. Расстояние между расположенными в одном ряду гвоздями должно составлять 12-15 см.

Монтаж ендового ковра

Ендовый ковер применяется для дополнительной защиты ендов от влаги.

Правила монтажа ендового ковра Деке

Укладывают ендовый ковер поверх полотен подкладочного ковра.
Перед укладкой края ендового ковра снизу промазывают мастикой на ширину не менее 10 см.
Прикрепление ендового ковра осуществляют крепежами типа 1 (см. таблицу 1) не далее 3 см от его края. Шаг между гвоздями – до 10 см.
С помощью шнурки на ендовом ковре отмечают края будущего желоба так, чтобы его ширина составляла 10-15 см.

Монтаж карнизной черепицы

Поверх карнизных планок монтируют коньково-карнизную черепицу Дёке PIE.

Правила монтажа коньково-карнизной черепицы в области карнизов

Перед монтажом удаляют с гонтов коньково-карнизной черепицы плёнку №1. Удалять плёнку №2 не нужно.
На карнизы монтируют целые гонты коньково-карнизной черепицы.
Коньково-карнизную черепицу располагают поверх карнизных планок так, чтобы ее нижний край находился на 10 мм выше сгиба карнизной планки. Гонты монтируют встык.
Для прикрепления коньково-карнизной используют крепежи типа 1 (см. таблицу 1). По верхнему краю гонтов гвозди забивают на расстоянии 2,5 см от края. Рядовую черепицу укладывают так, чтобы ее лепестки закрывали перфорацию, шляпки гвоздей и места соединения гонтов коньково-карнизной черепицы.

Источник: https://www.vestmet.ru/instr-montag/docke/elementi-krovli/

Подкладочный ковер под мягкую черепицу

Современная крыша сегодня возводится из качественных материалов, обладающих легкостью и устойчивостью к внешним воздействиям. При профессиональной укладке черепицы под нее используют подкладку. Тем, кто впервые сталкивается с такой работой, интересно, что собой представляет материал, как он укладывается и сколько стоит. Все эти вопросы обсудим в нашей статье.

Назначение материала и разновидности

Гибкая кровля хороша тем, что для нее не нужна основа, она легкая и надежная, крепится непосредственно к стропильной системе. Функция подкладочного материала такова:

создание дополнительной защиты от влаги;
минимизация неровностей конструкции;
компенсация перепада уровня кровли;
защита от ветра;
звукоизоляция;
создание основы кровли.

Таким образом, в регионах, где дожди — явление частое, стропильную систему сразу же можно покрыть подкладочным ковром, чтобы обеспечить гидроизоляцию строения на время, пока черепица не будет закреплена. Покрытие создаст защиту от дождя и ветра. Этого эффекта удается добиться благодаря составу ковра. Конечно, каждый производитель оставляет за собой право выбора лучших компонентов, но в целом покрытие состоит из:

стеклохолст;
кварцевый песок;
битум.

Самая важная задача — это герметизация стыков кровли, ведь эти места очень уязвимы. Крепится такой подкладочный ковер под мягкую черепицу двумя способами:

на самоклеящуюся пленку;
при помощи гвоздей.

Выпускается продукция в рулонах. Отличный монтаж обеспечит правильное натягивание материала и герметизация швов. Помимо ковров из стеклохолста на рынке можно встретить продукцию из синтетического материала. Как правило, стоимость ее будет ниже, что отразится на качестве.

Разберем несколько популярных моделей материала на российском рынке.

Технология монтажа

Укладка подкладочного ковра — процесс достаточно простой, однако, некоторые особенности все-таки есть, и о них нельзя не рассказать.

С одной точки зрения способа монтажа, укладку можно производить двумя методами:

Монтаж сплошным ковром.
Изолирование части кровли наиболее уязвимых мест.

С точки зрения методов работы, монтаж можно осуществить:

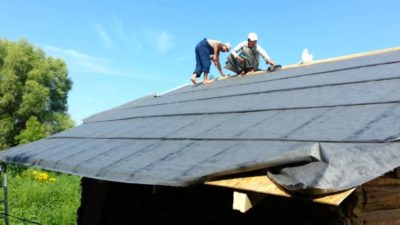

способом горизонтальной укладки;
методом вертикального наложения.

Именно об этом и необходимо говорить, приступая к работе. Итак, разберемся подробнее с вопросом способа укладки и метода. Дело в том, что качество работы не зависит от того, вертикально будет уложен ковер или горизонтально. Важно, чтобы работа была проделана согласно инструкции. Однако при значительных уклонах лучше отдать предпочтение вертикальной укладке. Профессионалы также выбирают метод в зависимости от сложности формы кровли. Если конструкция слишком сложна, а климатические условия неблагоприятные, лучше застелить всю поверхность. Более того, это крайне необходимо, если скат выше 60 градусов или ниже 18.

В остальных случаях можно ограничиться частичным покрытием уязвимых зон. Таковыми считаются:

свесы карнизов;
конек;
ендова;
окна мансарды;
фартуки примыкания.

Важно! При монтаже необходимо хорошо натягивать ковер и проводить дополнительную герметизацию стыков. Если укладка вертикальная, ее производят снизу вверх, при горизонтальной укладке это значения не имеет.

В зависимости от того, куплен был самоклеящийся материал или же неклейкий, для работы понадобится:

молоток;
битумная мастика или жидкие гвозди;
гвозди для кровли;
рулетка;
узкий шпатель;
острый удобный нож;
отбивочный шнур.

Работу нужно проводить в сухую погоду, основание кровли должно быть чистым без наличия росы. Специалисты советуют следовать таким правилам:

если угол ската кровли небольшой (около 20 градусов), лучше использовать самоклеящиеся материалы и лишь в местах стыков дополнительно использовать битумную мастику;
если угол ската от 21 градуса и выше (но при этом форма нестандартная), можно применять материалы с одной клейкой полосой или без данного эффекта, но укладку производить по всей поверхности;
если угол ската стандартный, можно применить подкладочный ковер только в уязвимых зонах.

Важно! Монтаж производится клейкой пленкой вниз, а поверхностью, покрытой песком, вверх. В местах стыков материал укладывается внахлест и склеивается.

укладки ковра с помощью гвоздей наглядно показывает, насколько проста эта работа.

Цена материала

Еще один важный вопрос, волнующий любого покупателя — это стоимость материала. Сам по себе монтаж кровли — это один из самых дорогостоящих процессов в строительстве дома. Гибкая черепица — материал недешевый, помимо этого, стоит учитывать стоимость укладки.

Цена подкладочного ковра зависит от:

типа основы;
качества;
наличия самоклеящейся поверхности;
количества метров в рулоне;
бренда и удаленности завода-изготовителя.

Так как сегодня разбросом цен никого не удивить, обозначим минимальную и максимальную. Один рулон на рынке минимально обойдется в 940 рублей (например, марки «Технониколь» длиной 15 метров со стандартной метровой шириной). Средняя стоимость сегодня варьируется от 1900 до 2900 рублей. Самый дорогие материалы обойдутся в 9000-15000 за рулон (например, подкладочный ковер марки «Owens Corning» длиной 22,8 метра стоит порядка 10000 рублей).

Таким образом, подкладочный ковер используют в случае необходимости под мягкую черепицу. Он создает дополнительную защиту от влаги и устраняет некоторые дефекты. Тем, кто хочет сэкономить, можно посоветовать использовать ковер в уязвимых местах или же найти менее качественные аналоги. Важно помнить, что качественное основание кровли — это залог теплого и уютного дома.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/material/prochie-materialy/ukladka-podkladochnogo-kovra-pod-myagkuyu-cherepicu.html

Параметр	Ruflex самоклеющаяся	Ruflex с клейкой полосой	ANDEREP Prof	ANDEREP GL	Tapco LeakBarrier MS-300
Разрывная сила при растяжении, Н	600	400	300	400	400
Размеры рулонов, м	1*15	115 и 120	1*40	1*40	0,9*20
Основа	полиэфир	стеклохолст	полиэфир	стеклохолст	стеклохолст
Метод установки	Жидкие гвозди	Специальный клей, гвозди для кровли	Жидкие гвозди	Гвозди для кровли	Жидкие гвозди
