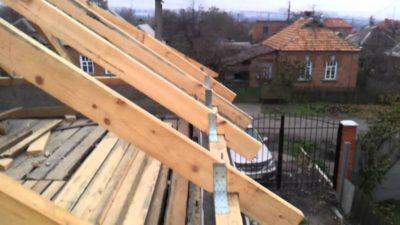

Как укладывать стропила на крышу?

В этой статье:

Система стропил вызывает всегда пристальное внимание проектировщиков и строителей, так как надежность и внешний вид кровли будут зависеть от правильного и качественного монтажа стропилин.

Стропильная конструкция

Так как конструкция из стропил является основой или скелетом всей крыши, ее обустройству уделяют особо пристальное внимание. Далее рассмотрим элементы этой конструкции и поэтапный монтаж стропильной системы крыши.

Элементы стропильной системы

Мауэрлат – это основа или база стропильной конструкции. Он служит основой для установки и жесткого закрепления стропил, и обеспечивает равномерный перенос массы кровли и других ее нагрузок на капитальные стены домостроения.

Мауэрлат складывают из деревянных бревен или брусьев сечением 10х15 см, механически обработанных с двух сторон — внизу и вверху, так чтобы эти поверхности были плоскими (с обязательной обработкой антисептическими жидкостями), которые прикрепляются по всему периметру капитальных стенок дома.

Мауэрлат обеспечивает достаточную жесткость для всей конструкции стропил, с минимальными затратами стройматериалов.

Также существуют безмауэрлатные крыши, однако их конструкция недостаточно устойчивая.

Как выполняется монтаж мауэрлата

Вначале нужно уложить на стенки гидроизолятор. В качестве гидроизоляционного слоя можно использовать рубероид или другой гидроизолирующий стройматериал. Слой гидроизоляции укладывают чаще всего двумя слоями.

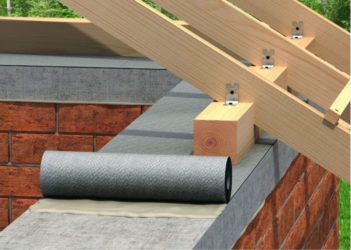

Схема устройства мауэрлата

Затем производится непосредственно укладка брусьев. Они укладываются по всей длине и ширине капитальных стенок от фронтона до фронтона, после чего обязательно проводятся замеры горизонтальности получившейся конструкции.

Уложенный мауэрлат необходимо прикрепить анкерами или вмурованными на этапе строительства в стены шпильками. Для крепления в брусьях мауэрлата, там, где расположены анкера (или шпильки), высверливают специальные отверстия.

Мауэрлат можно легко закрепить на стенах, используя дощечки-подставки, убирающиеся после насадки анкеров.

Монтаж мауэрлата проводится с отступом от края на стенку или предварительно возведенный на ней армпояс.

Брусья прикрепляются к стене или армпоясу анкерами, или вмурованными шпильками.

Чтобы крепежные элементы были установлены абсолютно ровно по вертикали, перед заливкой в армпояс их выравнивают по установленной вертикально доске.

Важно: выровнять по уровню все детали мауэрлата. После окончательного закрепления брусьев мауэрлата можно начинать установку элементов стропильной конструкции.

Монтаж стропильной системы крыши

Монтаж стропильной системы крыши требует соблюдения строжайших мер безопасности, поэтому необходимо использовать передвижные стройлеса, особенно, при возведении большого домостроения с двумя или большим количеством этажей.

Это тоже важно знать: Устройство кровельной стропильной конструкции

Если у строения отсутствуют капитальные внутренние стенки, то стропилины смогут опираться на мауэрлат, уложенный поверх капитальных стен снаружи дома. В таком случае рекомендуют применять висячие стропилины.

Система стропил включает следующие основные элементы:

стропилины – основная опорная и несущая часть системы, образующая скатную плоскость крыши, которая изготавливается из брусьев;
брусья, скрепляющие стропилины, называются затяжками или воздушными связями.

Для формирования свеса можно использовать «наращенные» стропилины, образующие кровельный свес, защищающий дом во время осадков.

Для производства стропил используются брусья с сечением от 5х20 см. Значение сечения может быть увеличено, если домостроение возводится в регионе со сложными климатическими условиями.

Сечение стропильных брусьев определяется с учетом следующих данных: силы ветра, объема выпадающего снега, расстояния между стропилами, вида кровельного материала.

Технология обустройства стропильного перекрытия для опытного строителя несложная – важно только соблюдать технологию и точность всех расчетов.

На будущую кровлю поднимают 2 бруса, концы у которых надрезаются таким образом, чтобы они стояли устойчиво на поверхности мауэрлата. Желательно разметить все стропилины согласно их будущего расположения на кровле.

Крепление стропилин к мауэрлату

Разместив первые две стропилины, нижними концами их временно прикрепляют к мауэрлату.

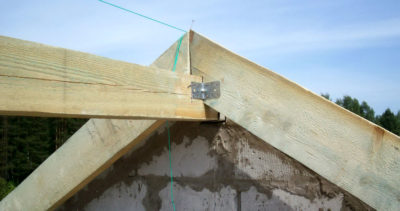

В верхней части стропилин под определенным углом делают надрез, чтобы обе ноги стропил были скреплены с нахлестом, и образовалась цельная плоскость в вертикальной проекции. После чего стропила скрепляются обычными гвоздями.

Чтобы получить правильный надрез, стропилины приставляют одну к другой, размечают, получая линии их будущих надрезов. Закончив разметку, оба бруса стропилин обрезают на половину их толщины.

Виды узлов крепления стропил к мауэрлату

Остальные стропильные пары-фермы возможно заготовить еще на земле – так как шаблон-трафарет стропильной фермы уже готов.

После разметки и соединения всех пар стропилин начинают их установку на обеих фронтонных стенах. Прикрепление стропилин к мауэрлатному брусу выполняется гвоздями.

Чтобы выставить все стропильные фермы горизонтально на одной линии, и чтобы они не утратили необходимую форму, установку ферм выполняют строго по горизонтали, а между размещенными на фронтонах стропильными фермами натягивают шнур – он поможет контролировать уровень установки по горизонтали. Иногда возникает необходимость отрегулировать монтажа стропильных ферм по высоте. Для этого под ноги стропилин подкладывают небольшие отрезки досок необходимой высоты.

Расстояние между стропильными фермами, как правило, составляет 70 сантиметров (место установки размечают на мауэрлате простым карандашом).

Для этого расстояния иногда делают временную разметку – на доску наносят отметки с требующимся расстоянием, затем ее временно прибивают к верху стропилин.

Если шаг между стропилинами очень большой, то такое «висячее» перекрытие иногда дополнительно укрепляют при помощи затяжек-брусков, устанавливаемых строго в горизонтальном виде. Между собой пары стропил, в этом случае, нужно соединить горизонтально возле конька спецдоской– сформировав его узел.

Монтаж затяжек стропил

Затяжки для стропильных перекрытий могут изготавливаться путем соединения нескольких обычных досок, которые соединяют между собой. Доски размечаются и обрезаются до нужного размера, и прикрепляются к стропилинам гвоздями или шпильками с гайками.

Между затяжками расстояния должны быть равными расстоянию между стропилинами. Для избегания прогиба под собственною своею массою, эти элементы, рекомендуют дополнительно соединить с коньком.

Крепление стропила

Важным этапом возведения стропильного перекрытия крыши считается обустройство свесов карнизов, которые нужны для защиты домостроения от влаги, стекающей с кровли. Если стропилины не имеют достаточной длины для обустройства свесов, то их удлиняют досками-кобылками искусственно.

Такая «кобылка» не должна быть длиной меньше 40 см, а лучше всего, когда ее длина — 60 см. Шириной «кобылка» может быть меньшей, чем ширина стропилины.

Жесткое крепление стропил на уголок

К стропильным ногам «кобылку» прикрепляют гвоздями с незначительным просветом, последний во время монтажа заполнится прокладкой — вкладышем.

После обустройства свесов карниза стропилины закрепляют на мауэрлате окончательно. В этих целях можно использовать стальную полоску, оборачиваемую вокруг стропилиной ноги с левой стороны и справа.

Эту полоску прикрепляют гвоздями или саморезами на внутренней стороне капитальных стенок домостроения. Такой крепеж предотвратит возможный отрыв покрытия крыши во время сильного порывистого ветра.

Вместо стальной полосы используют металлическую проволоку – это будет дешевле. Крепление такой проволоки осуществляется аналогично со стальной полосой. Диаметр стальной проволоки должен быть не меньше 0,6 см.

Важно: знать хорошо, как выполняется монтаж стропильной системы крыши, последовательность выполнения его этапов.

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/montazh-stropilnoj-sistemy-kryshi/

Технология монтажа стропил на крышу

Как известно, стропильная система – это основная несущая конструкция крыши. Именно она «держит» на себе весь груз кровельного «пирога», а также все нагрузки от снега и ветра.

Именно поэтому к ее возведению нужно относиться «ответственно».

А как провести монтаж такой системы? Как выполняется установка стропил на крышу? Какие здесь следует учитывать нюансы? Об этом и о других вопросах связанных со стропильной системой и пойдет речь в статье.

Общие понятия

Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна.

Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками.

Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.

В эту систему входят следующие составляющие:

Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.

Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.

Материал для стропил

Во время возведения крыши важно ответственно подойти к каждому этапу. Установка стропил – это «серьезно».

Но, если эти элементы будут некачественными, то от правильного монтажа мало что будет зависеть.

Источник: https://iso-incru.com/kak-ukladyvat-stropila-na-kryshu/

Установка стропил своими руками

Возведение крыши является весьма трудоемким процессом, однако служит довольно благородной цели – защите дома от ветра, осадков, потерь тепла. При самостоятельном строительстве дома установка стропил своими руками, служащих основанием всей кровельной конструкции, может стать вполне выполнимой при должном подходе к делу и соблюдении всех правил. В данной статье мы опишем конструктивные особенности стропильной системы крыши, остановимся на правилах и нюансах выполнения всего перечня работ по ее обустройству.

Что нужно знать о конструкции крыши и стропильной системы в частности

Прежде чем осуществить монтаж стропильной системы своими руками, необходимо разобраться в особенностях строения конструкции крыши.

Крыши домов, как правило, составляют наклонные плоскости, называемые скатами. Основой кровельных скатов как раз и служит стропильная система в сочетании с уложенной на нее обрешеткой под кровельный настил.

Нижние торцы стропильных ног обычно упираются на мауэрлат. На пересечении скатов образуются горизонтальные и наклонные ребра.

Горизонтальное ребро носит название конек, а на пересечениях скатов, образующих входящие углы, создаются разжелобки и ендовы.

Края кровли, выступающие над стенами зданий, называются карнизными или фронтонными свесами. Они располагаются горизонтально с выступом за контуры наружных стен.

После того, как выполнена укладка стропил и обрешетки, над ними устраивается наружный покровный материал, называемый кровлей. Перед ее монтажом в обязательном порядке производится паро-, тепло- и гидроизоляция.

В зависимости от угла уклонов кровельных скатов, крыши подразделяются на скатные (с уклоном более 10%) и плоские (с уклоном от 2,5% до 10%). Плоскости крыши, обеспечивающие скат воды, называют скатами.

Крыши такого типа имеют уклон свыше 2,5% и подразделяются на:

Односкатные – имеющие опору на две наружных стены различной высоты.
Двухскатные – имеющие опору на две наружных стены одинаковой высоты. Торцевые треугольные стены, которые образуются при данной форме, называют щипцами (при сооружении из досок) либо фронтонами (при возведении из камня). Поэтому альтернативное название таких крыш – щипцовые.
Четырехскатные или вальмовые – крыши, имеющие треугольные скаты (так называемые вальмы) на торцевых сторонах. Если вальма не доведена до карниза, то крыша носит название полувальмовой.
Шатровые – крыши, четыре ската которых выполнены в форме идентичных треугольников, сходящихся в единой точке.
Ломанные (мансардные) двускатные – крыши, каждая из плоскостей которых являет собой два прямоугольника, которые соединены друг с другом под тупым углом.

Именно определенный порядок установки стропил на крыше, чаще всего, формирует тип скатных крыш.

Стропила своими руками служат основными несущими элементами конструкции крыши, которые призваны справляться не только с весом кровли, но и с давлением ветра и снега.

Посему расчет стропильной системы производят, руководствуясь типом материала кровли, а также привычной для данного района толщины снежного покрова и силы ветра.

Для достижения жесткости каркаса стропильные ноги скрепляют друг с другом, а во избежание срыва крыши ветром надежно связывают каркас с «коробкой» дома.

Как правило, при постройке частных и загородных домов применимы стропильные системы из дерева, которые довольно просты в изготовлении и вместе с этим легко поддаются обработке и монтажу.

Особенности и виды стропил

Стропильные фермы представляют собой плоские решетчатые конструкции, которые служат для перекрытия помещений больших размеров.

Они представлены геометрически неизменяемой системой стержней, которые располагают в единой плоскости и соединяют друг с другом по концам.

Фермовые стержни, которые размещены на верхнем контуре, называют верхним поясом и, соответственно, по нижнему – нижним поясом. Вертикальные внутренние стержни обычно называют стойками, тогда как наклонные – раскосами.

Монтаж стропил подразумевает в основе своей системы наличие такой фигуры, как треугольник, поскольку он обеспечивает наибольшую жесткость.

Главный элемент стропильной фермы – собственно стропильные ноги, устанавливаемые вдаль скатов и служащие поддержкой для обрешетки.

Различают следующие типы стропил:

висячие стропила;
наслонные.

Способы установки стропил и их тип выбирают в зависимости от уклона кровли, нагрузки от ветра и снега, и используемых кровельных покрытий.

Рассмотрим, как установить стропила висячего типа. Особенность висячих стропил заключается в том, что они опираются лишь на две крайних опоры, к примеру на стены дома без задействования промежуточных опор.

Висячие стропильные ноги выполняют работу на изгиб и сжатие. Помимо этого, данная конструкция создает существенное распирающее горизонтальное усилие, передаваемое стенам.

Снизить показатель данного усилия можно посредством затяжек (деревянных или металлических), соединяющих стропильные ноги.

Их могут располагать как в основании стропил (в таком случае стяжка одновременно служит балкой перекрытия – данный вариант чаще всего применим при постройке мансардных кровель), а также выше.

Причем, чем выше ее располагают, тем мощнее и надежнее ей полагается быть, а также соединяться со стропилами. Монтаж стропильной системы данного типа применим в тех случаях, когда пролеты крыш составляют от 7 до 12 м и не предусмотрены дополнительные опоры.

В отличие от стропил наслонного типа они создают на мауэрлат только лишь вертикальное давление. Основные элементы висячих стропил – это затяжки нижнего пояса в сочетании со стропильными ногами.

Теперь разберем, как построить стропила наслонного типа.

Наслонные стропила подлежат монтажу в домах, оснащенных дополнительной несущей стеной либо промежуточными столбчатыми опорами, расположенными по центру относительно боковых (внешних) несущих стен.

Концы стропил наслонного типа опираются на боковые стены, тогда как их средняя часть имеет опору в виде внутренней стены или несущих столбов. В итоге их элементы работают подобно балкам – только на изгиб.

Монтаж единой кровельной системы над несколькими пролетами может предполагать установку наслонных и висячих стропильных ферм с их чередованием.

В местах, где отсутствуют промежуточные опоры, используются висячие стропила, а там, где они имеются – наслонные. Если расстояние между опорами (пролет крыши) составляет более чем 6,5м, а при имении дополнительного элемента опоры – 10-12м – применяются наслонные стропила.

Наслонная стропильная конструкция обустраивается так же, как и в зданиях с каркасной системой. Обрешетку выполняют из досок разреженного либо брусьев двойного сплошного настила и крепят к стропилам при помощи гвоздей.

Касаемо стропил – установка их на венец деревянного дома может предусматривать выполнение врубки непосредственно под стропило

Под настил мягкой кровли из толя или рубероида обрешетку выполняют в форме сплошного настила, состоящего из двух дощатых слоев (так называемый двойной настил).

Нижний слой обрешетки называют рабочим, верхний – защитным. Разреженный (имеющий зазор в 20-30 мм) или сплошной одинарный настил используют в качестве основания для покрытия из плоских асбестоцементных плит.

Обрешетка из брусьев сечением 50*50 мм применима как основание под волнистые асбестоцементные листы (классический шифер), черепицу и стеклопластиковые волнистые листы.

Перед тем, как собрать стропила, необходимо разобраться в методах их крепления. В зависимости от типа материала, из которого возведено сооружение, стропильные ноги будут крепиться одним из следующих способов:

соединением с верхними венцами деревянных брусчатых и рубленых зданий;
соединением с верхней обвязкой деревянных каркасных зданий;
соединением с опорными брусьями каменных зданий. Толщина мауэрлата при этом должна колебаться в пределах 150-160 мм, тогда как сам он может подбираться частичным (брусья которого подкладывают только в местах соединения со стропильными ногами) либо цельным (брус укладывается по всей длине постройки).

При подборе стропильных ног небольшого сечения, чтобы обезопасить их от провисания используют решетку из подкосов, стойки и ригеля. Подкосы и стойки изготавливают из бревен диаметром не ниже 130-140 мм.

При монтаже стропильную ногу врубают в затяжку.

Для исключения возможности скольжения конца стропильной ноги по затяжке и ее скалывания, необходима врезка стропил зубом высотой, составляющей 1/3 высоты затяжки, с выполнением шипа, либо с применением двух способов одновременно.

Совет! Затяжка сможет оставаться целой и не подвергнется сколам, если смонтировать стропила приблизительно на расстоянии 30-40 см от ее края. Стропильную ногу врубают в конец затяжки, отодвигая при этом зуб как можно дальше.

Инструкция по установке стропил

Стропильные ноги, скрепленные затяжкой

Технология установки стропил примерно следующая:

Элементы стропильной конструкции изготавливаются из пиломатериалов 1-2 сортов без червоточин и гнили.
Брусья и доски раскраивают до нужного размера по длине при помощи круглопильного станка при поперечных раскроях и на таком же станке выполняют оторцовку изделий согласно заданному профилю (шаблону). По ширине их опиливают на круглопильном станке для продольных раскроев. Прежде чем собирать, стропила окоряют и производят их разметку по шаблонам.
Сборка элементов стропильной системы осуществляется на бойке в шаблонах. Подлежащие сборке детали размещают у бойка в удобном порядке для удобства их использования без дополнительных усилий и движений.
На бойке перед началом сборки стропильной конструкции следует нанести при помощи угля либо мела схему подлежащих сборке стропил в естественную величину. Также на площадке бойка можно набить планки, которые зафиксируют точное расположение стропильных ног в собранном виде, другими словами – нанести под укладку стропила шаблон.
По завершению прирезки, а также контрольной сборки стропильные элементы подлежат маркировке и комплектной упаковке. Контрольную сборку стропильных ног с большим пролетом необходимо проводить для того, чтобы при строительстве они могли быть собраны без выполнения подгонки.
В стропильных элементах подбирают гнезда для установки нагелей, болтов.

Совет! Стропила с незначительным пролетом могут собираться на специальных предприятиях и к месту строительства доставляться в уже собранном виде.

Стропильные конструкции из бревен

При изготовлении стропил из бревен применяют круглый окоренный лес 18 см в диаметре. Бревна подбирают ровными и прямолинейными, без кривизны, червоточин и гнили. Незначительные неровности подлежат обработке топором по шнуру.

Затяжки, посредством которых соединяются стропильные ноги, выполняют из древесины лучшего качества. Прежде всего, выбирают бревно под затяжку и производят его торцовку на необходимый размер по длине.

По причине того, что круглый лес поставляется максимальной длиной в 6,5 м, для больших пролетов затяжку, как правило, изготавливают, используя 2-3 бревна, скрепленных между собой по длине. Далее выбирают бревна для изготовления стропильных ног. Стойки и подкосы, которые имеют меньшую длину, производят из обрезков либо из самых коротких бревен. У выбранных бревен отесывают торцы и выполняют разметку по шаблону, который делают из тонкого листового металла или фанеры.

Точки врубок по завершению разметки выпиливаются и зачищаются при помощи остро заточенного топора. Балки составного типа на пластинчатых нагелях используют при обустройстве перекрытий, а также форме верхних фермовых поясов. Балки сплачиваются из брусков на деревянных нагелях.

Пожалуй, самой распространенной конструкцией сборного сечения служит балка, которая представляет собой конструкцию из двух или трех брусьев дерева хвойных пород, которые связаны между собой пластинчатыми нагелями, произведенных с применением древесины твердых пород (в основном дуба, иногда березы).

В балках нагели устанавливают по длине, исключая только среднюю часть, в которой усилия на сдвиг являются сравнительно небольшими.

Изготавливают балки из брусьев первого сорта, высушенных до влажности не более 20%. Что касается влажности пластинчатых нагелей для выполнения балок, то она должна составлять не более 10%.

Сбор балок осуществляют посредством специального приспособления, которое состоит из двух опор (стоек-подставок), на которых расположен вал, выполняющий вращение в двух втулках.

С каждой стороны вала на козелках размещены брусья. Балки сдвигают на концах при помощи хомутов-тяжей.

Совет! Для достижения требуемого монтажного подъема в балках присоединяют две распорки к валу, обладающих толщиной в соответствии с подъемом.

Ввиду того, что выполнена стяжка концов балок, а их середина при этом под действием распорок изогнута, балки становятся изогнутыми согласно величине подъема.

В процессе изгибания балок необходимо следить за тем, чтобы плоскости брусьев, соприкасающиеся между собой, были точно подогнаны друг к другу.

Причем следует соблюдать строительный подъем. Далее по шаблону намечаются места монтажа нагелей и подбираются гнезда. После этого в гнезда вставляются пластинчатые нагели.

После выполнения данных операций, с одной из сторон из-под приспособления выдвигают козелки и разворачивают вал одновременно с балками на 180 градусов, далее устанавливают козелки на место, снова подбирают гнезда и внедряют в них нагели со второй стороны балок.

По завершению монтажа нагелей тяжи подлежат снятию, от чего готовые балки немного выпрямляются, при этом незначительно снижая строительный подъем, причем нагели необходимо плотно защемить в гнездах.

По окончанию выполнения системы стропил и крепления обрешетки следующим пунктом в процессе возведения крыши является настил кровли и кровельного пирога.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/ustanovka-stropil-430

Установка стропил своими руками: наслонных и висячих

Для того чтобы дом вам прослужил много лет, требуется не только надежный фундамент и крепкие стены.

Нужна еще и надежная крыша, которая защитит дом от превратностей непогоды.

Если крыша ненадежна – никакой фундамент не поможет.

Основой любой крыши является система стропил.

Именно она на себя принимает все порывы ветра, ливни и снегопады.

И от того, насколько крепко и надежно сделана эта система, зависит эффективность работы крыши и срок ее эксплуатации.

Жесткость

Каждый из элементов системы, каждое место соединения элементов должны быть жесткими.

Ни при распоре, ни при сдвиге они деформироваться не должны.

Основой всей конструкции является треугольник.

Самая жесткая геометрическая фигура.

Все фермы, собранные из стропил, имеют именно такую форму.

Необходимая устойчивость крыши обеспечивается жесткой фиксацией стропильных ферм параллельно друг другу.

Малый вес

Крыша не должна иметь большой вес.

Именно по этой причине стропильные системы изготавливают из древесины.

Хотя, если предстоит уложить кровлю, имеющую исключительно большой вес, то несущая основа может быть изготовлена из бетона или металла.

Используется древесина хвойных пород с влажностью не более 18%.

Деревянные элементы в обязательном порядке обрабатывают антипиренами, чтобы защитить дерево от огня, и антисептиками чтобы защитить от насекомых и грибков.

Материал высокого качества

К древесине для изготовления стропил предъявляются особые требования:

древесина – только 1 сорт. Минимально возможное количество сучков и трещин.Не более 3 сучков на метр. Допустимы небольшие трещины;
для несущих элементов используются деревянные детали, имеющие площадь от 40 см. кв. и толщину от 5 см;
длина хвойных досок может составлять 6.5 м, а лиственных досок – до 4.5 метра;
подушки, прогоны и мауэрлат изготавливают из лиственных пород деревьев, отличающихся твердостью.

Крыши домов по виду и количеству скатов существуют:

односкатные (крыша, имеющая один уклон).Применяется для простейших построек;
двускатные. Самый популярный вид крыши;
четырехскатные или полувальмовые;
мансардные. Сооружается там, где планируется чердачное помещение сделать жилым.

Конструкция крыши

Выбор конструкции крыши зависит от многих факторов:

от длины пролета. Чем длиннее пролет, тем большее сечение ноги стропил потребуется, чтобы выдержать нагрузку;
от величины угла наклона скатов. Чем угол наклона больше, тем меньшее количество осадков скапливается на крыше.Тем меньше будет нагрузка на стропильную систему. А значит, сечение стропил может быть меньшим;
от требований по долговечности. В принципе, долговечность крыши должна быть такая же, как долговечность всего дома.То есть 100 лет. Однако деревянным элементам через 30 лет требуется ремонт;
от огнестойкости. Согласно нормам огнестойкость деревянных конструкций должна составлять 45 минут.Чтобы такого предела достигнуть, оперируют сечением элементов. Чем больше сечение, тем больше огнестойкость.
Чтобы не увеличивать чрезмерно сечение стропил, но сохранить показатель огнестойкости, используют специальные пропитки, понижающие горючесть;
от теплотехнических требований к кровле. Чем теплее кровля требуется, тем больше будет ее вес.Соответственно, и сечение конструктивных элементов будет больше.

Конструкция стропильной системы. Основные части

Стропильная система состоит из:

мауэрлата. Брус, который служит опорой нижним частям стропил и равномерно распределяет нагрузку на несущие стены;
стропильных ног. Основные части системы, на которых держится кровля.Определяют угол наклона скатов и внешний вид кровли;
прогонов. Этот элемент скрепляет между собой стропильные ноги. Самая верхняя часть конструкции – это коньковый прогон.По бокам располагаются боковые прогоны;
затяжек. Эти элементы соединяют стропильные ноги, чтобы те не «разъезжались»;
стоек и подкосов, которые придают дополнительную устойчивость стропилам. Их упирают в лежень, который располагается внизу, точно под коньковым прогоном;
обрешетки из досок или брусков, к которой прибивают кровельный материал. Всю нагрузку на стропила передает именно обрешетка;
конька крыши. Скаты крыши соединяются именно в этом месте.Вдоль конька набивают сплошную обрешетку, чтобы усилить эту часть крыши;
кобылок, которые используются, когда требуется создать свес, а длина стропил не позволяет это сделать;
свеса крыши, который эффективно защищает стены от попадания дождя.

Основой крыши является стропильная ферма.

Состоит она из стропил, растяжек, раскосов и стоек.

Фермы устанавливают так, чтобы вся нагрузка передавалась только на внешние, несущие стены дома.

Причем передача нагрузки производится вертикально.

Если необходимо перекрыть большой пролет, то ферма может состоять из нескольких частей.

Нижний пояс фермы является потоком чердачного помещения.

Типы и особенности стропил

Тот или иной тип системы стропил выбирают не спонтанно.

Выбор зависит от размеров строящегося дома и его конструкции.

Всего существует два типа стропил: наслонные и висячие.

Наслонные

Такие стропила используют там, где величина пролета 10 — 16 метров.

Угол наклона скатов крыши на выбор типа стропил не влияет.

Главное, чтобы внутри здания была несущая стена или несколько колон.

В верхней части опирание стропил производится на коньковый прогон, а в нижней части — на мауэрлат.

Для поддержки конькового прогона используются либо колоны, либо внутренняя стена, на которые укладывают лежень.

Так как нагрузки передаются только по вертикали, затяжки не используют.

Если перекрываемый пролет большой, то коньковый прогон часто заменяют двумя боковыми прогонами.

Опираются такие прогоны на стойки.

Если в планах устройство мансарды, то для опоры наклонных стропил выгоняют стену, или используют ломаную крышу.

Несколько тонкостей наслонных стропил:

толщина каждого элемента должна быть не меньше 5 см;
необходимым условием является прогаблеванная гладкая поверхность всех узлов. Так они будут в меньшей мере подвергаться грибку и не прогниют;
запрещается добавлять в рассчитанную систему дополнительные узлы! Иначе могут возникнуть нагрузки совсем в других местах;
требуется строго горизонтальная укладка мауэрлата. Если поверхность стыковки стропильной ноги и мауэрлата будет не горизонтальной, то опора может опрокинуться;
подкосы и стойки следует располагать по возможности симметрично;
чтобы стропила не намокали и не начали гнить, в крыше чердака устраивают продухи, а в крыше мансарды – щели;
длина стропильной ноги, не имеющей подкоса или опоры, не может быть больше 4.5 метра

Висячие

Такой тип используют там, где величина пролета не больше 6 метров, а внутри дома нет стен для промежуточной опоры.

В нижней части стропила упираются в мауэрлат, который предварительно укладывают по периметру несущих стен.

Еще о стропильной системе ломаной мансардной крыши.

О расчете длины стропил в статье. Расчет шага стропил, пример расчета.

О минимальном уклоне кровли из профлиста здесь. Также о минимальном уклоне плоской кровли, кровли из шифера, металлочерепицы.

Вверху стропила опирают друг на друга.

А чтобы стропильные ноги на стены дома не передавали распирающее усилие, их скрепляют затяжками.

Балочные затяжки устанавливают в самой нижней части стропил.

Их одновременно используют как балки перекрытия.

Если величина пролета между несущими стенами больше 6 метров, то для поддержки стропильных ног используют раскосы и стойки.

Длина нижней части стропил при этом должна быть не больше 4.5 метра.

Несколько тонкостей при устройстве висячих стропил:

- свес крыши не следует опирать на низ стропильных ног, которые выведены за пределы стен. В таком случае для опоры используют кобылки. А нога всей плоскостью опирается на мауэрлат;

на скате от конька к мауэрлату необходимо прибить ветровую доску с наклоном от чердака. Это необходимо для повышения жесткости крыши;
если при изготовлении стропил использовался материал, имеющий большой процент влажности, то следует ждать появления шаткости всей системы при его постепенном высыхании. Поэтому для соединения элементов следует использовать не шурупы и гвозди, а болты.При необходимости болт несложно подтянуть. А лучше всего использовать ершенные гвозди и винты.

Способы установки

В идеале, если есть возможность использовать подъемную технику, то стропильную ферму лучше собрать на земле, и уже затем поднять на крышу и смонтировать. Но если такой возможности нет, придется монтаж выполнять по месту.

Монтируем верхние концы

Верхние концы стропил могут быть соединены разными способами.

Самый распространенный способ – соединение встык.

На встречных стропильных ногах выполняются под нужным углом зарезы. Затем производят стыковку торец к торцу и прибивают гвоздями.

Для усиления соединения используют металлическую или деревянную накладку.
Следующий способ – внахлест.

Стропила при таком соединении соприкасаются плоскостями. Между собой их соединяют при помощи шпилек или болтов.

Монтируем нижние концы

Нижние концы стропильных ног прикрепляют к мауэрлатам.

В стропильной ноге изготавливается вырез, и надевают ее на балку.

Иногда изготавливают ответную выемку в мауэрлате.

Главное, чтобы между стропилом и мауэрлатом не оставалось зазора.

После установки соединение скрепляют при помощи гвоздей.

Для усиления соединения используют скобы или уголки.

Монтируя любую стропильную систему, следует помнить, что все соединения должны быть надежно закреплены.

Ведь именно от этого зависит надежность крыши.

Также не следует экономить на древесине и кровельном материале.

о монтаже и установке стропил своими руками.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/ustanovka-stropil-svoimi-rukami.html
