Как укрепить стропила двухскатной крыши?

В этой статье:

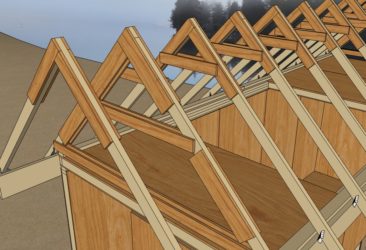

Стропильная система двухскатной крыши — монтаж, фото, видео

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Большинство людей, которые решили построить новый дом, выбирая крышу, чаще всего устанавливают двухскатный вариант. Ведь это самый оптимальный выбор, он относительно просто в монтаже, недорогой и довольно надежный. В этой статье будет подробно рассмотрен именно этот тип крыши, особое внимание уделив конструкции стропил, ведь это основная часть всей крыши.

Конструктивные элементы двухскатных крыш

Вся конструкция крыши состоит из разнообразных досок, балок, брусков, которые имеют разную длину и толщину. Ниже разберем все элементы по отдельности.

Мауэрлат

Должен быть выполнен из хвойного бруса квадратного сечения, размер может быть либо 10 либо 15 сантиметров. Он монтируется поверх всех несущих стен, на которые будет опираться конструкция крыши. Крепится мауэрлат должен анкерами или резьбовыми стержнями. Этот элемент служит для распределения всей нагрузки на несущие стены.

Стропильная нога

Представляет собой брус, пятнадцать сантиметров в ширину и пять в толщину. Из них будет устанавливаться тот самый треугольник контура крыши, именно этот элемент будет брать нагрузку от погодных явлений. Оптимальным шагом между стропилами считается расстояние от 0,5 до 1,3 метра. Чем тяжелей планируется использовать покрытие крыши, тем меньше нужно делать шаги. Еще расстояние между стропилами может зависеть непосредственно от формы покрытия крыши.

Лежень

Применяется аналогичный брус как для мауэрлата. Но в этом случае он должен укладываться по плоскости вдоль внутренней несущей стены или поверх специальных колонн. Лежень выполняет похожую с мауэрата функцию, а именно, служит для распределения нагрузки от кровельных стоек.

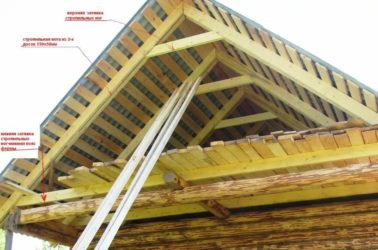

Затяжка

Затяжки применяются для монтажа висячей стропильной системы. Они соединяют стропила во избежания расползания.

Стойки

Применяется квадратный брус, располагаются эти элементы строго по вертикали, подпирая конек, для передачи нагрузки несущей стене или колонны внутри строения.

Подкосы

Своего рода передаточное звено от стропил до несущих элементов. Скрепив воедино затяжку и подкосы, получится ферма – очень крепкая конструкция. Ферма используется при больших пролётах, где ожидается большая нагрузка на изгиб.

Обрешетка

Доски укладывается поперёк на стропила. Служат для равномерного распределения массы кровли на стропила, кроме этого, обрешетка прибавляет жесткости всей конструкции. Чаще для обрешётки используются обрезная доска, хотя допустимо и использование не обрезной доски, но с предварительно удаленной корой. Если планируется установка мягкой кровли, к примеру битумная черепица, то обрешетка делается сплошной. В этом случае применяются влагостойкие листы фанеры.

Конек крыши

Самый верхний элемент всей крыши, устанавливается горизонтально, на нём закрепляются стропильные ноги по обе стороны скатов.

Свес крыши

Этот элемент представляет собой обыкновенный свес, который свисает за пределы стен на 40-50 сантиметров, образовывая козырёк. Служит для защиты от дождя и снега.

Кобылки

Используются в том случае, когда для свеса крыши не хватает длины стропил. Кобылки закрепляются на концах стропильных ног, тем самым удлиняя их. Обычно для этого применяются доски более мелкого сечения нежили для стропил.

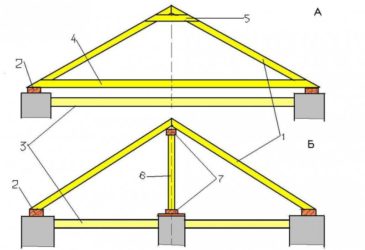

Виды стропильных систем двухскатных крыш

Существует всего два вида: висячие системы и наслонные системы. Первый вариант используется при строениях, ширина которых не превышает десяти метров, и не имеют внутренней несущей стены или специальных колонн под центральные опоры конструкции крыши. Второй вариант применяется при наличии несущих стен или колонн внутри дома. Еще бывает использование сразу двух системы, основной является наслонная, а там, где нет несущей стены или колонны, применяется висячая система страпил.

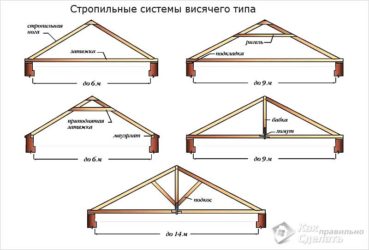

Стропильная система висячего типа

Как сказано выше, такая система применяется в случае отсутствия возможности установить опоры по центру. Поэтому опорами служат только две стены. Минусом такой системы является то, что затрачивается большее количество материала чем при монтаже наслонной конструкции. Объясняется это тем, что при висячем типе конструкции создается избыточная распирающая нагрузка на стены. Чтобы как-то уменьшить её, применяются так называемые затяжки, чтобы получился небольшой треугольник, который скрепляет стропила и не дает им расходится. Альтернативой затяжкам являются балки перекрытия, их применяют когда планируют обустройство мансарды.

Плюсом этой конструкции считается необязательность установки массивного мауэрлата. Достаточно обыкновенной доски, которая прокладывается через изоляционный слой, она позволяет создать достаточно ровную и крепкую ферму, обеспечивая необходимую площадь опоры. Ниже будут подробно разобраны главные виды висячих трехшарнирных стропил.

Простая треугольная трехшарнирная арка

Простая конструкция, представляет собой обыкновенный треугольник, верхние грани будут подвергаться нагрузке на изгиб. В этом случае затяжка не действует только на растяжение, и вся конструкция не будет несущей, следовательно, вместо неё можно применить стальной тяж.

Может быть несколько вариантов конструкции карнизной части. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

Треугольная трехшарнирная арка, усиленная бабкой или подвеской

Такой метод использовался довольно давно, при строительстве крупных помещений для производства, где пролёты достигали шести метров. В небольших строения такая конструкция не применяется. Смысл её работы заключается в том, что вся масса затяжки, которая состоит из нескольких элементов, ложится на конек.

Все элементы затяжки соединяются между собой хомутом подвески при помощи прируба. Для фиксации применяются болты. Подвеска из дерева называется бабка, а из железа – тяж. Этот элемент, висит на узле карниза, а затяжка устанавливается к нему снизу через деревянные накладки.

Благодаря хомутам можно регулировать прогиб затяжки, в случае её провисания.

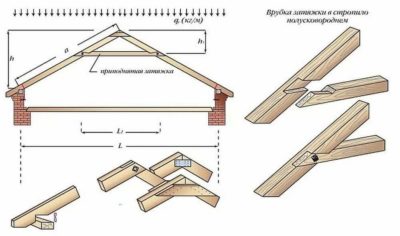

Треугольная трехшарнирная арка с приподнятой затяжкой

Если планируется делать полноценный мансардный этаж, то этот вариант подойдет идеально. В этом случае растяжка устанавливается не снизу, стягивая страпила, а сверху. Чем выше установлена растяжка, тем больше возникает нагрузка на растяжение. Стропила устанавливаются на балках мауэрлата по принципу ползуна. В итоге получается равномерная нагрузка по всей конструкции. Концы страпильных ног обязательно должны вывешиваться за пределы самого дома.

Во избежание провисания затяжки, её нужно уравновесить подвеской. Это следует делать в обязательно порядке, если будет монтироваться подвесной потолок или будут прокладываться слои изоляции. В случае небольшой затяжки, подвеску устанавливают к ригелю и коньку, устанавливая две доски, если затяжка длинная – монтируют несколько подвесок. В случае больших нагрузок для крепления используются хомуты. Ими же можно соединить обе части составной затяжки.

Трехшарнирная треугольная арка с ригелем

Эта конструкция применяется при максимальных распорных нагрузках. Затяжка монтируется снизу, а сверху в дополнении устанавливается ригель. Сам по себе ригель это та же самая затяжка, только сделан он для сдерживания нагрузки не на растяжение, а на сжатие. При монтаже ригеля не допустимо использование шарнирных крепежей к ногам стропил, ведь в таком случаи конструкция будет шаткая. Благодаря такой комбинации стропила становятся неразрезными балками, которые имеют три опоры и два пролета. Плюсом такой системы является еще то, что мауэрлат устанавливать нет необходимости.

Трехшарнирная треугольная арка с бабкой, дополненная подкосами

Подробнее про конструкцию с использованием бабки сказано выше. В том случае, когда стропильные ноги имеют необходимую длину, то их нужно подпирать. Роль подпорок выполняют подкосы, они позволяют снизить прогибающую нагрузку на ноги.

Как известно, висячая система используется в том случае, когда нет несущей стены внутри строения, поэтому подкосы опираются на бабку. Получается жесткая конструкция, нагрузка в которой концентрируется на верхней части, не доходя до низа стропильных ног. Затяжка в этой системе чаще используется составная, соединенная прирубом.

Имея опор на хомут бабки, она подтягивает книзу коньковый узел. А он, в свою очередь, давит на подвес и стропила, сжимая их.

Стропильная система наслонного типа

При такой конструкции строго по центру устанавливается вертикальная балка. Основная нагрузка всей конструкции крыши проходит по этой балки и уходит в несущею стену. Стена должна обязательно быть ровно посередине строения. Такая стена нужна в обязательно порядке, если ширина строения превышает десять метров.

Безраспорные наслонные стропила

Такая система способствует тому, что страпила будут испытывать только нагрузку только на прогиб, распирающего давления на стены не будет. Существует три варианта монтажа такой конструкции, все они позволяют решить вопрос с распирающим давлением.

В этом варианте в качестве опоры для стропил используется мауэрлат. Скрепляется эта система методом врубки зубом, и дополнительно фиксируется хомутами или проволокой. В результате получается очень жесткая и надежная система. Верхнюю часть стропильных ног ложиться на конёк, фиксируется по принципу скользящих опор. В обязательном порядке необходимо установить пробоины в верхней части стропил.

Второй вариант является более распространенным, в этом случае нижняя часть стропил устанавливается к мауэрлату по типу ползуна, допустимо использование и штучного бруска. Для жесткой фиксации стропил необходим вбить в них гвозди или зафиксировать стальными уголками при помощи саморезов. Верхняя часть стропил фиксируется между собой пробоинами попарно или к каждую страпильную ногу к прогону конька.

Ключевым отличием этого варианта является то, что все страпила жестко крепятся к прогону конька, создавая цельную и жесткую конструкцию. Параллельно брусу конька с двух сторон устанавливаются дощечки или бруски. При такой системе балка будет брать всю нагрузку на себя, снимая её со стропил. Такая конструкция более сложная в техническом плане, если сравнивать со вторым вариантом, по этой причине применяется редко.

Распорные наслонные стропила

Этот способ практически аналогичен трём предыдущим, но имеет одно важное отличие: установка стропил здесь осуществляется не по типу позуна, а жестко и неподвижно фиксируется. В итоге стропила оказывают распирающее давление на несущие стены строения. Такая конструкция считается неким средним вариантом между наклонной системы и висячей, позволяет их скомпоновать. Висячие стропила отличаются еще тем, что прогон в их случае не такой важный элемент, можно спокойно всё сделать без него.

При данной конструкции обязательным элементом является мауэрлат, его необходимо надежно фиксировать к стенам, и сами стены должны быть очень крепкими, желательно с железобетонным поясом по всему периметру.

Стропила, имеющие подкосы

Подкос иногда называют подстропильной ногой, он считается третьей ногой стропил. Она выполняет функцию на сжатие, монтируется под углом 45 градусов. Подкосами можно перекрывать пролеты до 15 метров, причём делать подкосы можно из балок с не очень крупным сечением, потому что здесь балка с одним пролетом как бы превращается в неразрезную балку с двумя пролетами.

Единственное требование при монтаже, это осуществить ровный срез угла подкоса, изготовленного из бруса необходимого сечения исходя из нагрузки. Никаких дополнительных расчётов не требуется, он просто подставляется под стропильной ногой и прибивается с обеих сторон. Таким образом подкос будет достаточно жестко зафиксирован и не сможет смешаться в стороны.

Стропила на подстропильных балках

Если в строении имеется две несущих стены, то в таком случае используется две подстропильные системы. Опорами будут служить как стены дома, так и специальные стойки, на которые будут ложиться балки вдоль дома. Если прогонов нет, то нужно устанавливать стойки под каждую стропильную ногу. Сверху страпила соединяются между собой и фиксируются накладками из стали или дерева. В таком случае, без конькового прогона, появится распор.

В данной конструкции затяжки располагаются ниже прогонов сквозного типа – таким образом аннулируется в безраспорной системе распор. Для повышения жесткости к стойкам снизу монтируют схватки, которые будут работать как ригеля, принимая на себя нагрузки сжатия. Кроме этого, схватки не дают стойкам завалится в бок. Расшивки устанавливаются крест-накрест.

монтажа стропильной системы двускатной крыши

Источник: http://2797921.ru/stropilnaya-sistema-dvyhskatnoy-krishi/

Стропильная система двухскатной крыши своими руками

4,83 ( : 6)
Загрузка…

Если Вы строите дом и выбрали крышу для него, то вероятнее всего это будет двускатная крыша. Самая популярная форма крыши, поскольку её строительство оптимально. Она отлично справляется с защитной функцией от осадков и ветров, а также это весьма недорогой вариант. Для тех, кто хочет сделать крышу самостоятельно, рассказываем и показываем как устроена и как сделать стропильную систему двухскатной крыши своими руками.

Двускатную крышу возводят не только на жилых частных домах, но также на хоз.постройках. Часто двускатная крыша является одним из элементов в комбинированных дизайнерских крышах сложных форм. Но всегда её базовая стропильная система остается неизменной.

Устройство крыши

В первую очередь наш портал «Строительство и ремонт» рекомендует изучить из каких элементов вообще состоит крыша.

Две плоскости, из которых состоит крыша, собственно, и называются скатами. Угол, который они образуют при соединении – это угол наклона крыши и он влияет на многие характеристики крыши, например устойчивость, отведение воды. По бокам скаты образуют 2 треугольника – это фронты крыши.

Чтобы возвести стропильную систему двухскатной крыши своими руками необходимы будут следующие элементы:

Мауэрлат. Это 2 бруса 10 см Х 10 см (или 15см. Х 15см.) в сечении, которые кладутся на противоположные стены дома. Служит он для того, чтобы проходило равномерное распределение нагрузки от всей крыши. Он будет служить опорой для стропильных ног, балок перекрытия.

Стропильные ноги. Именно они формируют треугольную форму крыши, двое стропил соединяются в области конька под определенным углом. В зависимости от выбранной системы крепления по краям крепятся на мауэрлат или балки. Устанавливаются с шагом от 60 до 120 см.

Стойки – эти элементы служат для создания дополнительной опоры стропильной системы. Вертикальные опоры в районе конька. В случае большой ширины крыши (от 8 м.) ставятся дополнительно между коньком и карнизом.

Прогон – деревянный брус, располагающийся горизонтально, служащий для поддержания системы крыши. Они кладутся на установленные стойки и в результате будут расположены параллельно к мауэрлату, но в серединной плоскости конька.

Затяжка – брус для скрепления стропильных ног. Будет перпендикулярен мауэрлату. При его применении уменьшается горизонтальная нагрузка на стены дома, а также становится более прочная и устойчивая сама стропильная система двухскатной крыши своими руками. Сечение аналогично мауэрлату.

Лежень – брус аналогичный мауэрлату, но укладывается он на центральную несущую стену, и на него ставятся опорные стойки.

Подкос – наклонный вид опор, которые служат для укрепления всей конструкции. Ставятся под углом к стропилам. Вместе с ними вся жестко закрепленная конструкция крыши называется ферма. Такая конструкция может выдержать очень большую нагрузку.

Обрешетка – это ряды досок или листов фанеры, на которые будет производиться укладка кровельного покрытия. Выбор обрешетки сплошная, сетчатая и с каким шагом — зависит от параметров кровельного материала.

Перечисленные элементы не обязательно входят в стропильную систему двухскатной крыши своими руками, те или иные могут отсутствовать, и зависит от формы крыши, размера, вида стропильной системы. Какие бывают крыши по конструктивному решению смотрите наш подробный фотоочтет.

Виды стропильных систем

Существует 2 основных вида стропильных систем:

Наслонные стропила вверху опираются на брус/прогон, нижние части опираются на мауэрлат или балки перекрытия. В деревянных домах нижнее крепление делают специальным, скользящим чтобы не было деформаций из-за усадки.

Висячие стропила вверху упираются друг в друга, а внизу имеют опору на балки или затяжку, которая может служить балками перекрытию. Систему висячих стропил нужно укреплять, используя для этого подкосы и ригель (затяжку на некотором расстоянии от основания крыши).

Подробнее о каждой из стропильных систем в обзоре Виды стропильных систем для двускатной крыши.

Установка наслонных стропил

Наслонную стропильную систему двухскатной крыши своими руками делают так:

Кладется мауэрлат на внешние противоположные стены и лежень на внутреннюю несущую стену. Перед этим проводится гидроизоляция стен любым рулонным материалом, например рубероидом.
Производится укладка балок перекрытия (брус 50 х 150 мм) с таким же шагом, который рассчитан для стропил (06-1,2 м.). Они опираются на уже уложенные мауэрлат и лежень.
Кладется черновой пол чтобы можно было ходить. Доски для него крепятся гвоздями для устойчивости.
На лежень центральной стены ставятся опоры-стойки. Обычный шаг для них 1,5-2м. Обязательно выровнять уровнем. Крепеж производится гвоздями/уголками.
На стойках занимает своё место либо коньковый брус, либо прогон. Крепеж аналогичный стойкам — гвозди/уголки. Если длины бруса не хватает, то конёк будет составной. В месте крепления используются металлические скобы и пластины.
Делается шаблон стропил. Приложите брус стропил к коньку и мауэрлату, сделайте метки крепления и выпилите запилы. Подробно с фото смотри в статье Вальмовая крыша с опиранием стропил на балки перекрытия. По 30 см с 2 сторон оставьте для свесов. Шаблон приложите к скатам крыши в местах балок. И если не требуется доработка, то по этому шаблону делаете нужное количество стропил
Производится крепеж стропил. Вверху между собой гвоздями и пластинами, а к коньковому брусу гвоздями (2шт). Внизу к мауэрлату скобами, при этом располагают их перпендикулярно, и так вбивают один край в стропило, второй — в мауэрлат.
Если крыша большая (от 8 м.), то по конструкции положены подкосы к каждому стропилу. Установка их идёт под 45° к горизонтали. Их низ должен упираться в лежень.
Устанавливаются кобылки (если не хватает длины стропил для свесов). Кобылки – это система досок, прикрепляемых к стропилам и продолжающих их за стену тем самым организуется свес.
Делается обрешетка.

Установка висячих стропил

Висячую стропильную систему двухскатной крыши своими руками делают так:

Кладется мауэрлат аналогично наслонной системе. Дополнительно укрепляется пластинами из металла, поскольку висячая стропильная система дает дополнительную горизонтальную нагрузку.
Делается шаблон стропил. В этот раз удобнее делать разметку запила, когда стропила соединены вместе.
Временно ставятся стойки и укосины, выравниваются, и кладется коньковая доска. По ней будет идти разметка среза шаблона верхней части.
Проверяется шаблон, по нему делаются стропила в нужном количестве.
Производится установка стропил. Запилом они упираются в основу (мауэрлат) и крепятся на уголки гвоздями. К коньковой доске прибивают гвоздями. Конструкция держится надежно также за счет упора стропил.
Делается затяжка. Она не только прибивается к стропилам, но и совместно крепится на болты и шпильки.
Убираются стойки.
Крепятся кобылки. В данной конструкции они обязательны, поскольку в висячей системе стропила за стену не выходят, опираясь на мауэрлат или балки перекрытия.
Зашивается фронта крыши, ставятся ветровые доски, карнизы.
Делается обрешетка.

Функционально обе стропильные системы равнозначны, но у каждой свои случаи применения. Небольшие крыши делают с помощью висячих стропил – она проще, легче и дешевле. Наслонные стропила зато могут выдерживать большие нагрузки и подходят для больших домостроений.

Источник: http://miksstroi.ru/vsyo-o-stroitelstve/stropilnaya-sistema-dvuxskatnoj-kryshi-svoimi-rukami.html

Стропильная система двухскатной крыши

Более простой, по сравнению с вальмовой и другими видами крыш, является двухскатная крыша, так сказать классика жанра. Однако это не говорит о том, что строить ее просто. Даже самые несложные операции при монтаже стропильной системы двухскатной крыши нужно выполнят со знанием дела и определенным опытом.

Какие виды стропил применяются при устройстве двускатки

Стропильная система двускатной крыши бывает:

с наслонными стропилами
с висячими стропилами

Висячие стропила не имеют опор внутри, а опираются только на две внешние основные опоры. Наслонные стропила опираются на внутренний элемент.

Тип применяемых стропил напрямую связан с размерами здания, но в любом случае монтаж стропильной системы производится с соблюдением некоторых тонкостей. Более подробно мы говорили об этом, когда обсуждали стропильную систему мансард.

Самая опасная ситуация, которая очень вероятна при ошибках в расчете стропил двускатной крыши – разрушения стропильной системы из-за неверно выбранного сечения стропил. В лучшем случае – нарушения сочленений (узлов) стропильной системы, что приводит к невозможности дальнейшей эксплуатации крыши.

Особенности крепления мауэрлата

Крепление опорного бруса – мауэрлата – к стене производится различными способами. Рассмотрим эти варианты:

Первый способ

Самый надежный вариант, который применяют при строительстве крыш с большой (обычно – более 250 квадратных метров) площадью, заключается в следующем.

При возведении стен, на которых предстоит крепить мауэрлат, сверху заливается бетонная балка, хотя чаще, конечно устраивают сплошной пояс из бетона по периметру здания, так называемый армопояс. При этом в него вмуровывают шпильки, сечением не менее 12 мм. Делается это таким образом, чтобы при креплении мауэрлата шпильки проходили через его ось, а от края бруса до края армопояса (балки) оставалось не менее 5 сантиметров.

Что касается промежутков – я рекомендую размещать шпильки не реже, чем через каждые два метра, но с таким расчетом, чтобы оба края каждой части бруса мауэрлата были закреплены. Рассчитать высоту шпильки нужно с учетом 3 см для закручивания гайки.

Несколько дешевле получается, если вместо шпилек вмуровать куски арматуры, а к ним приварить короткие болты, предварительно обрезав головки. При этом нужно следить, чтобы резьбы хватило для притягивания мауэрлата к стене.

Можно и не вмуровывать предварительно шпильки: в таком случае я использую анкера – но этот способ дорогостоящий.

Второй способ

Он очень похож на первый – только шпильки вмуровывают прямо в стену, во время кладки. В таком случае шпильки должны быть более длинные, и вмуровывают их поглубже.

Такое крепление не столь надежно, как в первом случае, но вполне достаточно для строительства крыш, площадью менее 250 квадратных метров.

Третий способ

Самый простой способ – крепление мауэрлата предварительно уложенной в кладку катанкой – толстой мягкой, не сталистой, проволокой. Для этого в процессе кладки, за несколько рядов до ее окончания, между рядов укладывают среднюю часть куска проволоки, чтобы с обеих сторон кладки равномерно выглядывали ее концы такой длины, которой достаточно для обвязки мауэрлата.

Обратите внимание

Чтобы проволоку не было видно с наружной стороны стены (в случае, если оштукатуривание ее поверхности не предусматривается), наружный ее конец нужно также спрятать в кладке, вертикально пропуская его между кирпичами через растворный шов.

Этот метод широко распространен в практике строительства и вполне надежен, особенно, если строение не значительных размеров.

Не стоит забывать и о гидроизоляционном слое под мауэрлат – иначе срок его эксплуатации резко сократится. Я обычно использую двухслойную полосу рубероида, хотя, при желании можно уложить и более дорогостоящий материал.

При строительстве стропильной системы кровли деревянного дома в качестве мауэрлата используют верхний венец рубленого дома, домов из бруса или обвязку каркасного дома. Хотя в некоторых случаях и укладывают мауэрлат отдельно – тогда я закрепляю его со вторым от верха венцом при помощи металлических заершенных скоб или хомутами из катанки.

Монтаж и укрепление стропил

Следующий шаг строительства стропильной системы двухскатной крыши – установка и крепление стропил.

Стропила можно крепить и прямо к балкам перекрытия, без мауэрлата, если стены и балки достаточно надежны. В таком случае нагрузка сосредотачивается в точках опоры балок перекрытия, в то время как с применением мауэрлата нагрузка на стены распределяется равномерно.

К мауэрлату я креплю стропило следующим образом: делаю в месте соединения специальный зарез. Он имеет такую форму, что в узле соединения упирается своей плоскостью в горизонтальную плоскость мауэрлата.

Если этого не сделать – стропило будет съезжать вниз, несмотря на крепления. Некоторые делают еще прорезь в мауэрлате – однако на прочность соединения такой прием не влияет, а вот ослабить мауэрлат может.

Затем я вбиваю два гвоздя крестообразно через боковые противоположные плоскости стропила так, чтобы гвозди вошли в мауэрлат. Это удержит стропило от боковых смещений. Третьим гвоздем притягиваю стропило к мауэрлату, забивая его через верхнюю плоскость стропила перпендикулярно этой плоскости.

Верхний конец стропила стыкую с таким же концом противоположного стропила. Для этого стропила обрезаю под углом ската крыши, стыкую и стягиваю двумя противоположными гвоздями, забитыми через верхнюю плоскость.

Обрезку всех стропил можно делать по шаблону на земле, а можно и на крыше.

Для этого перекрещенные стропила слегка развожу, подперев стойками снизу, и делаю вертикальный распил сразу двух стропил в месте пересечения. При необходимости укрепляю стык металлической пластиной или деревянной накладкой.

Если стропильная конструкция предусматривает монтаж стоек и конькового прогона – верхнюю часть стропила опираю на него, сделав предварительно зарез нужной глубины на стропиле.

Дополнительные материалы по теме

Источник: https://stroystm.ru/poleznye-publikatsii/stati/montazh-stropilnoj-sistemy/stropilnaya-sistema-dvukhskatnoj-kryshi

Усиление деревянных стропильных конструкций

С течением времени деревянные стропильные конструкции могут повреждаться из-за большой снеговой нагрузки, подвергаться гниению из-за попадания влаги, деформироваться из-за ошибок при расчете крыши или монтаже стропильной системы. Причиной повреждения стропил может быть и использование некачественного материала — сырых, подгнивших, с большим количеством сучков досок. В этих случаях необходим ремонт или усиление стропил.

Также в процессе создания стропильной системы производится конструкционное усиление. Под этим подразумевается использование различных стоек, подкосов, перемычек, которые распределяют нагрузку. Без них стропильные ноги пришлось бы делать очень толстыми и тяжелыми, что повысило бы нагрузку на стены здания. Без таких дополнительных элементов можно обойтись только в маленьких строениях — гаражах, банях.

В чем заключается усиление стропил

Может потребоваться

увеличение несущей способности стропил,
усиление стропильных ног в нижней части, в месте соединения с мауэрлатом,
укрепление поврежденных стропил,
увеличение угла ската крыши и постройка новой стропильной системы,
укрепление узлов стропильной системы при некачественном соединении элементов.

Для усиления стропил используются брусья и доски, они должны быть первого сорта и хорошо просушены. Лучше брать хвойные породы дерева. Также для скрепления элементов стропильной системы друг с другом понадобятся металлические уголки, перфорированные пластины и проволока.

Как увеличить несущую способность стропил

Необходимость в усилении деревянных стропил может возникнуть, если они недостаточно прочны на прогиб, даже если их сечение подходит для нагрузки, которая на них приходится. Для этого используют

разгружающие балки (подмоги),
подкосы,
двухсторонние накладки.

Подмоги ставятся между мауэрлатом и подстропильной ногой (подкосом). Прикрепляют их с помощью болтов или специальных пластин с зубцами.

Двухсторонние накладки применяются, чтобы избежать прогиба стропильной ноги в месте ее опирания на подкос. Именно в этом месте возникает максимальный изгибающий момент. С помощью накладок увеличивается сечение бруса на проблемном участке. Накладки крепятся гвоздями или специальными болтами.

Если стропила прогнулись, их выпрямляют с помощью домкрата (гидроцилиндра), а затем вставляют прочные горизонтальные распорки для удержания соединяемых стропил в прямом состоянии. Таким образом получается конструкция в виде буквы «А».

Важно! Прежде чем выпрямлять стропила, необходимо укрепить место их стыка с мауэрлатом, чтобы во время работы домкрата стропильные ноги не соскочили с балки.

Также иногда при реконструкции крыши требуется сделать новую стропильную систему, с ее помощью можно, например, сделать скат более крутым. Необходимость в увеличении угла ската возникает, если снег скапливается на крыше и создает на нее большую нагрузку. Новые стропила устанавливают над старыми или под ними. В таких случаях, чтобы не разбирать старых стропильных конструкций, новые связывают с ними.

Для соединения используют перекрестную дощато-гвоздевую стенку (ферму): новые стропильные ноги связывают перекрестно расположенными досками с уже имеющимися. Чаще всего такой способ применяется в наслонных стропильных системах, которые опираются на расположенную в центре здания стенку. С помощью такого приема нельзя увеличить высоту мансардного помещения.

Как усилить нижнюю часть стропил

Усиление стропил в нижней части обычно требуется в месте соединения с мауэрлатом. Нижние части стропильных ног, прилегающие к мауэрлату, и сам мауэрлат считаются самыми уязвимыми частями стропильной системы.

Для усиления стропил в месте соединения с мауэрлатом устанавливают дополнительные подкосы. Они могут упираться как с сам мауэрлат, так и в лежень. Иногда может понадобиться выпилить прогнившую часть мауэрлата. Тогда стропило усиливают так, как показано на рисунке.

Стропило временно ставят на подпорки, выпиливают сгнившие части стропильной ноги и мауэрлата. В стену забивают костыли и кладут на них балку длиной 1 м. Также можно положить на стену или перекрытие кусок лежня длиной 1 м, таким образом нагрузка распределится с одной балки на две. К стропильной ноге прикрепляются с двух сторон два подкоса, которые упирают в мауэрлат или лежень.

Подкосы крепят на гвоздях, расположенных в шахматном порядке. При этом подкосы ставят под углом, как на рисунке, чтобы лучше распределить нагрузку.

Если сгнили нижние части нескольких стропильных ног, то их временно устанавливают на подпорки, разбирают кровлю, спиливают сгнившие участки, а затем изготавливают прутковый (металлический) протез, который надевают на стропила и упирают в мауэрлат. Стропильная нога, таким образом, опирается на протез. Жесткость протеза обеспечивается подкосами.

Замена поврежденных деталей

Чтобы заменить прогнившие стропила, сначала снимают кровельный материал с обеих сторон дома. При этом выпиливают поврежденную часть и необходимо наращивание стропил по длине.

При замене горизонтальной балки устанавливают временные стойки, на которые будут опираться горизонтальные балки, затем удаляют и сохраняют стойки, на которые опиралась поврежденная балка, заменяют балку и помещают стойки обратно. Временные стойки убирают.

Если нужно заменить стойку, то сначала рядом устанавливают временную стойку, опирающуюся на доску толщиной не меньше 2,5 см. Далее поврежденную стойку удаляют, на ее место ставят новую, затем убирают временную подпорку.

Укрепление конькового узла

Соединение стропил в коньке — одни из важнейших узлов в стропильной системе. Здесь важно, чтобы доски стыковались плотно. Если вы обнаружили, что стропила разошлись в коньковом узле, необходимо состыковать их с помощью домкрата и закрепить с помощью накладки из дерева (доски толщиной не менее 20 мм) или перфорированной металлической полосы, которые прикрепляют под коньком. Также можно использовать специальные болты.

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Как продлить срок службы стропил

Стропильная система начинает гнить из-за попадания влаги, которое может произойти в результате плохого воздухообмена в подкровельном пространстве или протечек. Важно сделать хорошую гидро- и пароизоляцию кровли.

Если воздухообмен недостаточный — это можно проверить, измерив температуру на верхней границе слоя утеплителя, она не должна быть больше 2С при любой температуре нижу нуля на улице — делают дополнительные продухи. Площадь продухов и слуховых окон в сумме должна быть 1/500-1/300 площади кровли. Если используется рыхлый утеплитель, который имеет свойство слеживаться, то раз в 5 лет его разрыхляют. При необходимости толщину слоя утеплителя на перекрытии увеличивают, у наружных стен ее можно увеличить в два раза по сравнению с расчетной.

Заключение

Усилив стропильные конструкции, можно устранить недостатки или повреждения, которые возникли во время эксплуатации здания или при его постройке. Чаще всего усиление требуется в месте соединения стропильных ног с мауэрлатом. А чтобы стропила не гнили и служили долго, важно обеспечить хороший воздухообмен под кровлей и использовать качественные материалы.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/usilenie-stropilnyx-konstrukcij.html

Как усилить стропила двухскатной крыши

Стропильная система – основа любой кровли. Сложность или доступность стропильной конструкции зависит от выбранного типа крыши. Сегодня мы поговорим о наиболее простом варианте – системе стропил для двухскатной крыши. Об устройстве кровельного каркаса, особенностях и функциях его элементов, и как выполняется стропильная система двухскатной крыши своими руками, рассказывают опытные специалисты.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
Легкость и доступность обслуживания в любое время года.
Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
Возможность обустройства мансарды.
Более качественная гидро- и теплоизоляция.

Необходимый теоретический минимум для возведения стропильной системы

Конструкция скатной крыши выполняется из металлических или деревянных балок. Металл – более «проблемный» материал. Он утяжеляет всю кровельную систему, быстро охлаждается и нагревается, более сложен в монтаже и требует применения профессионального сварочного оборудования. Исходя из этого, в строительстве частных домов (особенно, своими руками) используется преимущественно древесина.

Есть два основных варианта выполнения стропильной системы для двухскатной крыши – устройство висячего типа (у каждой стропильной ноги есть две точки опоры) и наслонный способ (стропила соединены внизу затяжкой, образуя треугольную ферму, посередине установлена несущая балка). Наслонная конструкция необходима, если между несущими стенами имеется расстояние больше 10 метров. Посмотрите на изображение:

Их чего состоит система стропильных элементов? Представим 3Д проекцию. Скелет крыши состоит из мауэрлата (стропильной основы), стропильных ног, конька, стоек, прогонов, лежня, затяжек, подкосов и обрешетки. Мауэрлат, лежень и затяжки – нижние детали системы, на которых возводится вся будущая крыша. Сначала ознакомьтесь с иллюстрацией ниже, а затем рассмотрим каждый элемент отдельно:

Мауэрлат – основа всех основ

Мауэрлат представляет собой брус из цельного дерева (преимущественно хвойных пород) сечением 10-15 см. Это оптимальные размеры для нужной прочности и долговечности всей кровельной конструкции.

Брус укладывается на несущие стены дома для перераспределения на них распорной нагрузки.
Есть два способа монтажа брусков стропильной основы – с передачей нагрузки на стены и без передачи тяжести.

Выбор варианта крепления мауэрлата должен зависеть от тяжести кровельной системы, покрытия, толщины несущих стен и периметра крыши.

При последнем варианте мауэрлат укладывается в карман, ближе к внутренней грани стены, и крепится на деревянные пробки скобами (каждая пробка соответствует размеру кирпича и является частью верхнего ряда кирпичной кладки).

Бруски, принимающие нагрузку, монтируются на несущие стены сверху с помощью анкеров. Мастера советуют класть жесткую раму на бетонное основание в виде пояса в стене. Под мауэрлат обязательно укладывается качественная гидроизоляция.

Подробности узнать можно из видео:

Лежень – базовый распределитель нагрузки

Лежень выполняет функции, сходные с мауэрлатом, и имеет такие же размеры. Балки укладываются на внутренние несущие стены, чтобы равномерно распределять нагрузки от вертикальных стоек и подкосов.

Мастер-класс по монтажу лежней смотрите на иллюстрации:

Стропильные ноги – ребра кровельного скелета

Стропила можно назвать главной составляющей кровельного каркаса. Этот элемент нельзя не использовать или заменить другой деталью. Ноги стропил – это деревянные брусья, размер сечения которых может варьироваться от 5 до 15 см. Стропила опираются на мауэрлат и соединяются между собой коньком.

Процесс монтажа стропил можно посмотреть на этом видео:

Конек – маленький нюанс с большим значением

Завершающий элемент стыка двух скатов называют коньком крыши. Это ребро, расположенное вертикально в самой верхней точке кровли. В месте примыкания стропил монтируется коньковый прогон. После на него и устанавливается конек крыши. Этот элемент скрепляет стропила, выполняет вентиляционную функцию и придает кровле эстетичность.

Стойки – приемники основных нагрузок

Стойки – мощные балки, принимающие часть нагрузки стропильной конструкции. Они устанавливаются вертикально, как правило, по центру фермы. Если проект предусматривает мансарду, то стойки размещают с двух сторон, ближе к скатам крыши. Когда мансарда делится на две комнаты, то стойки располагают и по центру и по бокам.

Прогоны – поддержка стропил

Коньковый и боковые прогоны служат усилителем жесткости стропильных ферм. Чем больше нагрузка на систему (снежные зимы, тяжелое кровельное покрытие, большая площадь крыши и пр.), тем больше прогонов должно быть установлено на скатах крыши.

Затяжка – соединитель стропильного элемента

Эта деталь конструкции выполняет функцию фиксации стропил у основания. Таким образом, формируется стропильный треугольник – ферма. Затяжки могут не устанавливаться в системах наслонного типа.

Подкосы – крепость конструкции

Подкосы служат опорой стойкам и укрепляют все элементы конструкции. Специалисты рекомендуют устанавливать подкосы под углом 450. Это повышает прочность системы и защищает ее от деформации под влиянием снежных масс и ветра.

Обрешетка – основа для кровельного пирога

Обрешетка – горизонтальные деревянные рейки сечением 40-50 мм, расположенные на скатах перпендикулярно стропилам. Главное предназначение обрешетки – фиксация кровельного материала. От его типа и зависит частота и толщина обрешеточных реек. Кроме того, обрешетка помогает передвигать материалы во время кровли и служит дополнительным элементом прочности конструкции.

Элементы свеса – завершающие моменты

Край кровельной системы называется свесом. Это выступ стропильной системы над стеной примерно на 40 см. Короб свеса состоит из таких элементов: кобылки (рейки соединения со стропилами), лобовые и карнизные доски. Предназначение свеса – защита стен от намокания во время дождей и таяния снега.

Пошаговое руководство по монтажу стропильной системы двускатной крыши

Для начала предлагаем ознакомиться с иллюстрацией, которую мы приготовили для вас:

А теперь рассмотрим три основных этапа процесса устройства стропильной системы простой двускатной крыши:

1 этап: Расчеты и составление проекта

Начинать работу следует с подготовки проекта крыши. Он будет содержать все размеры, формы и типы креплений элементов конструкции. Для создания качественного проекта нужно произвести такие расчеты:

Расчет постоянных и переменных нагрузок на стропильную систему. К постоянным нагрузкам относят вес кровли и отделочных материалов (мансарда также учитывается дополнительно). Переменные нагрузки – это сила ветра, дождя, снега и пр. Максимальной можно считать основную нагрузку до 50 кг на квадратный метр кровли, а переменную – до 300 кг (учитывая возможные снежные завалы).
Учет сейсмической активности, штормовых ветров и особенностей месторасположения дома. Например, если дом окружен другими зданиями, то нагрузка на кровлю значительно снижается.
Выбор угла наклона двухскатной крыши. При расчете угла наклона во внимание берутся такие факторы: чем выше угол, тем больше материалов уйдет на крышу (и денег, соответственно); наклон зависит от кровельного материала – чем мягче кровля, тем меньше угол наклона (например, для мягкой черепицы выбирается угол 5-200, а если вы используете шифер или ондулин, необходимо выбрать наклон 20-450).
Расчет шага и длины стропил. Длина шага между стропильными фермами варьируется от 60 до 100 см. Чем тяжелее покрытие кровли, тем чаще нужно распределять стропила. Для расчета длины стропилины используем теорему Пифагора, принимая стропильную ногу за гипотенузу треугольника. Первой стороной будем считать половину ширины дома, а второй – выбранную высоту крыши. Затем к найденной нами гипотенузе прибавим еще 60-70 см запаса.

Когда все расчеты произведены, нужно сделать чертеж деталей, соединений и всего проекта в целом.

2 этап: Приобретение и подготовка необходимых материалов и инструментов

Для работы необходимо приобрести пиломатериал, согласно расчетам, болты, уголки, анкера и прочие соединительные детали, и подготовить соответствующие инструменты (дрели, уровни, метры, лобзик и пр.). Древесина для несущих балок и стропил должна быть цельной и качественной – сучки и червоточины недопустимы.

Антисептическая, противокоррозионная и противопожарная обработка древесины – обязательный момент на этом этапе. С материалом можно начинать работу через сутки после обработки.

3 этап: Монтаж стропильной конструкции крыши

Монтировать кровельный каркас лучше в сухую не ветреную погоду, чтобы не сталкиваться с дополнительными сложностями во время работы. На этом этапе мы остановимся более подробно и рассмотрим пошаговую инструкцию монтажа стропильной системы.

Установка стропильной системы: пошаговое руководство

Шаг 1. Укладка мауэрлата и лежня. Лежня может и не быть, если внутри дома больше нет несущих стен. Перед тем, как уложить мауэрлат на стены, необходимо выстелить гидроизоляционный материал, например, рубероид. Отмеряем ленту нужной ширины, отрезаем и стелим гидроизоляцию на край стены (где будет установлена рама).

Источник: https://prospera-stroy.com/kak-usilit-stropila-dvuhskatnoy-kryshi/
