Как уложить гибкую черепицу своими руками?

Как укладывать мягкую черепицу — Кровля и крыша

Чтобы кровельное покрытие прослужило максимально долгое время, укладка мягкой черепицы должна выполняться согласно правилам монтажа, разработанным для данного материала. У каждого производителя имеются собственные инструкции по установке, но в целом, основные правила по укладке одинаковы.

Условия монтажа

Инструкция по монтажу черепицы из битума регламентирует температурный режим работы с материалом. Укладку рекомендуется производить при температуре воздуха свыше +5 °С. Гонты – элементы, из которых состоит гибкая черепичная кровля, соединяются с поверхностью основы не только при помощи металлического крепежа, но и благодаря специальному самоклеющемуся слою на нижней стороне. Высокая адгезия и герметичность смонтированного покрытия обеспечивается нагревом от солнечных лучей – гонты надежно спаиваются с основой и между собой.

Если монтаж гибкой черепицы выполняется в прохладную погоду, сцепление листов может оказаться недостаточно прочным. Чтобы разогреть клеящий слой гонта, можно использовать тепловоздушную горелку (строительный фен). Также практикуется укладка материала на битумную мастику. Но могут возникнуть сложности с монтажом конькового покрытия, так как материал требуется изогнуть. В холодную погоду битумная черепица становится более жесткой и хрупкой, и в процессе придания гонту нужной формы в материале могут появиться микротрещины.

Если кровельные работы приходится выполнять в прохладную погоду, упаковки с черепицей следует около суток выдержать в теплом закрытом помещении.

При необходимости укладки кровельного настила из битумного штучного материала в мороз, на крыше сооружения обустраивается небольшое замкнутое пространство – монтируется реечный каркас, обтянутый полиэтиленовой пленкой. Для создания необходимой температуры внутри ограниченного объема применяются тепловые пушки.

Основание для кровельного покрытия

Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана. С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры. Влажность материала для обрешетки не должна превышать 20%.

Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

Важно оставлять деформационный шов между элементами обрешетки – древесные материалы меняют свои линейные размеры под воздействием температуры и влаги.

Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию. Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение. Чтобы циркуляция воздуха была достаточной для отвода влаги изнутри кровли, в нижней части крыши (в подшивке свесов) оставляют специальные отверстия, а в коньке обустраивают вытяжной короб.

Подкладочный слой

Монтаж гибкой черепицы требует использования специального подкладочного материала. Штучное битумное покрытие используется на скатных крышах с углом наклона ската не менее 12°. Если уклон скатов составляет 12-30°, по всей поверхности сплошной обрешетки крепится гидроизоляционная подкладка. Угол уклона более 30° требует монтажа гидроизоляционного материала в ендовы, по карнизу, над трубами дымохода и вентиляционными скатами, в местах примыкания кровли к стенам, вокруг окон мансарды. Это позволяет надежно защитить места, где высока вероятность скопления снега и льда.

Принцип монтажа подкладочного слоя зависит от его особенностей. Композитный материал из полимерной пленки и битумного наполнителя является самоклеющимся: его аккуратно настилают на обрешетку и прикатывают валиком, чтобы обеспечить плотное сцепление и убрать возможные пузыри.

Гидроизоляционный материал из полиэстера укладывается с применением битумной мастики и дополнительно крепится в верхней и боковой части с шагом 20 см гвоздями с широкими плоскими шляпками, которые затем обрабатываются мастикой. Подкладочный слой формируется из полос рулонного материала, уложенных параллельно карнизу.

Продольный нахлест должен составлять 100 мм, поперечный – 200 мм.

Технология укладки мягкой черепицы предусматривает определенные принципы монтажа подкладки в местах вероятных протечек. Ширина гидроизоляционного слоя составляет:

• для ендов – по 500 мм от ее оси в каждую сторону;
• для конька – по 250 мм;
• для торцевых и карнизных свесов – 400 мм.

Чтобы обеспечить герметичность мест нахлеста, их промазывают битумной мастикой.

Монтаж планок

Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.

Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

Монтаж кровельного материала

В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

Обустройство ендовы

Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

Коньковое покрытие

Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов:

• если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
• гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

Источник: https://krovlyaikrysha.ru/kak-ukladyivat-myagkuyu-cherepitsu.html

Укладка гибкой черепицы своими руками

Все большую популярность приобретают высокотехнологичные строительные материалы. В особенности, признание среди потребителей в последние годы получил такой современный и качественный кровельный материал, как гибкая черепица.

Востребованность гибкой или, как её ещё называют, битумной черепицы обусловлена исключительными характеристиками: прочность, долговечность, полная водонепроницаемость, максимальная простота процесса монтажа. В качестве основы для создания гибкой черепицы используется стеклоткань или полиэстер с битумной пропиткой. Такая черепица обладает многослойной структурой.

Защита и декор в совокупности с прочностью и долговечностью, — вот почему битумная черепица выходит в лидеры современного рынка строительной продукции.

Подобрать мягкое покрытие большого труда не составит, более важным является процесс укладки, который должен в полной мере соответствовать всем необходимым в этом деле условиям. От того, насколько будет выполнена данная работа качественно, зависят годы безоблачной жизни под будущей крышей. Конечно же, лучше доверить подобное мероприятие профессиональным кровельщикам, однако, вместе с тем, нет ничего сложного в том, чтобы сделать это самому. Необходимо лишь выдержать все необходимые нормы укладочного процесса. Если вас заинтересовала укладка гибкой черепицы, тогда инструкция, представленная ниже, вам, непременно, в этом деле поможет.

В качестве основы для будущей кровли вами может быть выбрана влагостойкая фанера, доски, ОСБ. Доски обязаны быть чистообрезные или шпунтированные, нормальной влажности, а ширина их не должна превышать 15 см. Если известно заранее, что в качестве основы будет применяться фанера, то промежуток между стропилами необходимо подбирать таким образом, чтобы швы фанерных листов приходились непосредственно на стропила. К готовой основе предъявляются соответствующие требования жесткости, а также гладкости. В довершение, полученную основу необходимо пропитать защитными огнеупорными и противогрибковыми препаратами.

Технология укладки гибкой черепицы на начальном этапе требует соответствующей пароизоляции, что достигается за счет монтажа пароизоляционной плёнки, которая прибивается к стропилам и торцам посредством деревянных планок и гвоздей изнутри. Поверх плёнки, с внешней стороны, укладывается утеплитель. Для надежной фиксации пластин между стропил закрепляются деревянные бруски.

Ветрозащитная плёнка монтируется поверх утеплителя, на который в дальнейшем устанавливается разреженная обрешетка. Если проектом предусмотрена вентиляция, то продумать её необходимо именно на этапе подготовки. Предусматриваются все нужные отверстия для антенн, вентиляции, выкладывается дымоход.

В качестве завершающего этапа подготовки к дальнейшему монтажному процессу на стропила и обрешетку помещаются доски или фанера соответствующей толщины. Крепеж осуществляется с привлечением саморезов или гвоздей с широкими шляпками.

В результате мы имеем идеально ровную и прочную поверхность, которая уже готова стать прекрасной основой для будущей крыши.

Укладка гибкой черепицы. Основные этапы

Перед тем, как приступить к укладке мягкой кровли, следует обратить внимание на метеопрогноз и на температуру воздуха в частности. В инструкции к каждому конкретному виду битумной черепицы говорится о допустимых температурных режимах монтажного процесса.

Если проигнорировать рекомендации производителя, то такой безответственный способ укладки гибкой черепицы может привести к печальным последствиям; кровельный материал может отпасть через некоторое время.

Если же существует необходимость обустройства кровли в холодную пору, то перед укладкой битумные листы нужно разогревать посредством использования строительного фена, кроме того, по возможности, прогреть чердачное помещение.

Первым делом производится монтаж рулонного подкладочного ковра. Необходимо закрепить ковёр по всему периметру крыши.

Если уклон крыши менее 18 градусов, то в таком случае допустимо произвести, лишь, частичную зашивку ковром, в противном же случае необходимо покрыть крышу целиком, прибивая прокладочный ковер оцинкованными гвоздями через промежуток 150-200 мм.

Для организации стока со стороны конька, и максимальной протекции деревянной обрешётки от агрессивных воздействий среды, на фронтонный свес, поверх ковра, монтируются, по аналогии с карнизными, торцевые планки. Подкладочный ковёр может быть заправлен под основу и закреплен, это придаст дополнительную защиту деревянным элементам конструкции.

Поверх планки карнизного свеса производится укладка полос коньково-карнизной гибкой черепицы. Если таковая отсутствует, то можно воспользоваться обычной гибкой черепицей с обрезанными лепестками. Крепится полоса с помощью оцинкованных гвоздей, отступ от края должен составлять 25 мм. Свободные концы черепицы клеятся битумной мастикой к планкам. Данный этап монтажа отлично подходит для устройства водосточной системы. Поверх подкладочного ковра, в ендовах, дополнительно разворачиваются ендовые ковры. Их цвет обязан соответствовать цвету основной черепицы. Края проклеиваются клеем и прибиваются оцинкованными гвоздями по всей длине с шагом 10 см.

Следующим этапом уже идет непосредственная укладка гибкой черепицы. Черепичные листы с несколькими лепестками необходимо брать из разных упаковок вперемежку, это делается для того, чтобы выровнять цветовую гамму, ведь оттенки цвета варьируются от упаковки к упаковке. Монтаж осуществляется от центра к торцам. Для этого снимаем защитную плёнку и укладываем черепицу клеящей стороной, при этом её прижимая.

Далее черепичный лист прибивается по линии, проходящей выше фигурных пазов, четырьмя гвоздями. Чтобы достичь параллельности линий укладки, после окончания второго ряда следует разметить все дальнейшие ряды вплоть до конька. Вдоль фронтонов и по краям крыши битумная черепица подрезается, и, непременно, приклеивается посредством битумной мастики.

Нужно внимательно следить, чтобы все черепичные лепестки находились на одном уровне перекрывая гвозди. Чтобы закрыть конёк, следует воспользоваться коньково-карнизной гибкой черепицей, которую разделяют на по перфорации, после чего с неё снимается защитная плёнка и она клеевой стороной укладывается на конёк, с перегибом посередине, так, чтобы короткая сторона черепичного фрагмента была параллельна коньку.

Также можно установить коньковый аэратор, чтобы добиться дополнительной вентиляции чердачного помещения.

На этом обустройство кровли заканчивается. В качестве примечания можно добавить, что для продолжительного срока службы, раз в пять лет придется обрабатывать гибкую кровлю защитными составами.

Способ укладки гибкой черепицы на видео

Если вас заинтересовала укладка гибкой черепицы, то видео, представленное на нашем сайте, поможет вам более наглядно представить процесс монтажа. Конечно же, лучше это занятие доверить мастерам, однако, если же вы собственными силами хотите создать комфорт и уют в доме, воспользовавшись при этом современными технологиями в сфере кровельных материалов, к которым, без сомнений, относится и гибкая черепица, укладка её своими руками при достаточном усердии и внимательности не доставит особых хлопот.

Источник: https://www.stroy-dom.net/?p=157

Самостоятельный монтаж гибкой черепицы, технология и советы

Благодаря хорошим эксплуатационным характеристикам становится все более популярной гибкая черепица или как её ещё называют мягкая кровля, все работы можно выполнить своими руками, что значительно сэкономит бюджет. Стоимость самого материала в разы дешевле, чем остальные покрытия для крыши дома.

Структура мягкой кровли

В строительных справочниках она называется битумными листами, присыпанными разноцветной крошкой. Производится гибкая черепица в формате прямоугольного листа с односторонними фигурными вырезами сложной и простой формы, где в основе рельефа лежит прямоугольник, овал или многогранник.

Структура материала многослойная, порядок слоёв следующий:

1. В качестве нижней поверхности полотна выступает модифицированная битумная прослойка, занимающая половину площади и покрытая особой пленкой из силикона. Битумная масса при соприкосновении с рабочей плоскостью приклеивается, а затем становится гидроизолятором, который не протекает и устойчив к разрушениям, а также воздействию высоких температур. Этот слой гарантирует пожароустойчивость в экстремальных ситуациях.
2. Следующий слой состоит из полиэстера или стекловаты. Его назначение – обеспечение физической устойчивости и сохранения пространственных параметров, чтобы они не менялись в процессе монтажа и срока службы кровли. Благодаря полиэстеру крыша будет защищена от разрывов, а также других механических повреждений. Стеклоткань выполняет функцию теплоизолятора. Сверху она пропитана битумным составом.
3. Затем следует слой из битума;
4. Верхняя поверхность листа покрыта крошкой из базальта, сланца или минералов. Выполняет не только эстетическую роль, переливаясь на свету различными оттенками красок, но и защитную – оберегает черепицу от воздействия ультрафиолетового излучения, механического влияния, дождя и снега. Крошка не поглощает влагу, не позволяет материалу растрескиваться.

Толщина мягкой кровли варьируется в пределах 3-4 мм – в зависимости от фирмы-изготовителя и отличается богатой цветовой гаммой. Монтаж гибкой черепицы осуществляется на подготовленную фанерную или плиточную поверхность.

Вернуться

Достоинства и недостатки покрытия

Перед началом монтажа следует взвесить сильные и слабые стороны материала, чтобы быть подготовленными к различным неожиданностям.

Плюсы:

• Легкий вес способствует экономии денежных средств, делает возможным во время монтажа конструкции опираться на более простые требования к износостойкости, при этом укладка гибкой черепицы выполняется намного легче.
• Доступная стоимость.
• Не подвержена воздействию коррозии, что дает ей выгодное преимущество перед металлическими аналогами.
• Не нуждается в заземлении, т.к. электрическое поле не задерживается на поверхности крыши.
• Не обладает эффектом парусности. Битумная масса покрывает деревянное основание цельной оболочкой, что не даст возможности разбушевавшемуся ветру отделить черепичный лист от кровли.
• Стойкое противостояние механическому воздействию. Ее не деформируют даже большие градины или попавшие в нее камни ввиду амортизирующей способности покрытия.
• Длительность эксплуатации. Срок службы черепицы составляет 30-40 лет, при этом ее можно перекрашивать в какой угодно цвет, если соблюдена правильная технология укладки гибкой черепицы.
• Выполняет декоративное назначение.
• Защита от ультрафиолета.
• Способность хорошо маскировать шум приобретается благодаря мягкости черепицы и деревянному каркасу под ней. Подобный вид кровельных материалов тщательно приглушает посторонние звуки.
• Годится для любой формы крыши.

Минусы:

• Низкая теплопроводность. Из-за минимальных показателей теплопроводности материала возникает необходимость в добавочной теплоизоляции, но это компенсируется деревянным или фанерным основанием конструкции.
• Отсутствие устойчивости к цветению. От цветения поверхности листов вряд ли можно избавиться полностью, потому что влияние климатических условий – постоянный фактор. Отметим, что подобный минус имеется у большинства кровельных материалов.
• Мягкая кровля не предназначена для использования в условиях крайнего севера, потому что не выдержит слишком низких температур – до -50 градусов, но в умеренных широтах ее вполне можно использовать при строительстве дома.

Наличие характерных отличий материала в сторону преимуществ или недостатков не свидетельствует категорично о том, что мягкую кровлю следует использовать или не следует.

Вернуться

Инструкция по укладке и требования к ней

Шаги инструкции помогут вам узнать, как укладывать черепицу. Их необходимо придерживаться, чтобы облегчить процесс работы и гарантировать качественный результат по ее окончании.

Монтаж гибкой черепицы требует четкого исполнения инструкции ввиду сложности процесса и необходимости наличия опыта, а также специальных знаний в строительной сфере. В момент укладки нужно делать интервалы между составными частями обрешетки, соблюдать оптимальные линейные параметры подстилающей поверхности.

Величина шага обрешеткиТолщина доскиТолщина фанеры

60 см	2 см	1,2 см
90 см	2,3 см	1,8 см
120 см	3 см	2,1 см

Минимально допустимое значение уклона при укладке гибкой черепицы своими руками – 12 градусов, но подстилающая поверхность при этом должна быть ровная и цельная. Показатель влажности строительного материала желательно, чтобы не превышал 20% от общего его веса.

Монтаж мягкой кровли включает в себя несколько последовательных операций.

Крепеж основного слоя и подстилающего покрытия.

В качестве подстилающего ковра для мягкой кровли используется настил из досок или фанеры, оберегая крышу от протекания. Если уклон кровли не превышает 30%, подкладочный слой делают сплошным. Когда градусные величины углов велики, настил крепится только в особо опасных местах – где располагается карниз, торец конструкции.

Монтаж подстилающей поверхности начинают с нижней части ската, постепенно двигаясь к верхней. Настил делается внахлест с шириной 0,1 м. Это позволяет обезопасить поверхность от протекания. В роли фиксаторов выступают гвозди с интервалом 0,2 м и клей. Клей герметизирует поверхность, а гвозди – закрепляют. После крепежа подстилающей поверхности под черепицу начинается процесс устройства водосточной системы.

Установка карнизов.

Монтаж карнизных свесов делается, чтобы лучше закрепить желоб для водостока. Тогда на них и на торец укладываются листы стали поверх подстилающего слоя. Главное, делать нахлест с шириной 20 мм. Фиксируются стальные листы при помощи специальных гвоздей, прибивая их зигзагом с шагом 0,1 м. На участке для стоек интервал между фиксаторами составляет 3 см – обязательно больше по толщине, чем 2 листа.

Разметка.

Предварительно рекомендуется сделать разметку, которая будет направляющим ориентиром в процессе монтажа гибкой черепицы — инструкция подразумевает этот этап в первую очередь для новичков в подобном деле, но и опытным мастерам тоже не помешает подстраховаться на всякий случай. Выполняется она прямо на крыше при помощи обычного мела.

Ввиду маленького размера рядов, они склонны смещаться в сторону во время выполнения строительных работ. На большой поверхности это очень заметно, да и конструкция тогда будет не совсем прочной, если не соблюдать в точности все параметры.

Снизу вверх, лучше ближе от края, нужно начертить пару параллельных прямых линий, чтобы отрезок между ними был длиной в 0,5 м. В перпендикулярном направлении от них намечаются прямые для рядов с интервалами 0,25 м.

Укладка мягкой кровли и ее фиксация.

Монтаж гибкой черепицы начинается от крайнего участка ската – снизу:

1. Для первого ряда листы черепицы укладываются в перевернутом виде или при помощи полоски-самоклейки (стоит в 2 раза дороже) с ориентацией на скат.
2. Нижнюю кромку рекомендуется устанавливать на 50 мм выше, чем нижний край карниза. Выступающие участки кровельного полотна в идеале обязаны прикрывать места стыков на карнизе.
3. Постепенно во время процесса укладки движение будет смещаться от центра карниза к торцу.
4. Со второго ряда, монтаж делается строго по разметочным линиям. На изнанке гонтов имеется специальная защитная пленка – она снимается в процессе укладки, а сама черепица придавливается к подстилающей поверхности.
5. Далее, технология укладки гибкой черепицы подразумевает крепеж при помощи гвоздей – желательно использовать специальные луженые или покрытые медным налетом и с большими шляпками.
6. Рекомендуется вбивать гвозди с краю и в середине листа таким образом, чтобы зафиксировать по возможности оба последовательно идущих ряда. При этом выступы следующего полотна должны прикрывать концы крепежей последних. Для фиксации погонного метра материала достаточно 4 гвоздей.
7. Когда уклон крыши более, чем 1:1, мягкая кровля крепится с помощью шести крепежных элементов.
8. Остальные ряды полотен сдвигаются во время укладки на полметра, а лепестки их желательно располагать на одинаковом уровне с элементами прошлого кровельного листа.
9. Порядок и способ крепежа кровельных полотен для последующих рядов не меняется.
10. На торцах элементы кровли обрезаются по краям и приклеиваются, клей наносится на поверхность полосой с шириной 10 см минимум.
11. В конце нужно оставлять небольшой шов с учетом дальнейшей деформации между обрешеткой, а точнее ее элементами. Тогда у материала будет возможность при необходимости регулировать свои параметры, особенно под влиянием атмосферных осадков и температурного режима. Так снизится вероятность сдвигов, а также поломок кровли. В результате этих операций сама крыша будет более прочной и прослужит значительно дольше.

Соблюдая инструкцию, а также приобретая навыки по самостоятельной укладке черепицы, можно не только сэкономить денежные средства на монтаже кровли, но и научиться делать это грамотно, чтобы крыша была устойчивой к деформации и влиянию климатических факторов. Все в ваших руках!

Источник: http://dachaorg.ru/gibkaya-cherepica-ykladka-svoimi-rukami.php

Монтаж гибкой черепицы — поэтапная инструкция

  Монтаж битумной черепицы можно осуществлять несколькими способами. К примеру, однослойную черепицу можно монтировать как снизу вверх, так и сверху вниз. На скатах с щипцевидными элементами (кукушками) ведут комбинированный монтаж, то есть сначала с одной стороны от кукушки поднимают кровлю до уровня конька кукушки, затем над кукушкой монтируют ряд на весь скат и уже после чего опускаются с другой стороны кукушки, а верхнюю часть ската (над кукушкой) поднимают черепицей уже по всей длине ската.

  Двуслойную же гибкую черепицу монтируют только снизу-вверх (от карниза до конька).

Монтаж гибкой черепицы

Этапы монтажа кровли

  Весь процесс устройства кровли из битумной черепицы можно разделить на следующие этапы:

Монтаж стартового ряда

  Карнизная плитка (гонты) — черепица прямоугольной формы. Она является первым (стартовым ) рядом для всей кровли. Карнизная черепица рассчитывается отдельно и идёт непосредственно под цвет выбранной кровли.

  Для расчёта количества карнизной черепицы берут общую длину всех карнизов крыши. Единица измерения карнизов — метр погонный. Можно вместо карнизной плитки, использовать рядовую черепицу. При этом лепестки от рядовой черепицы отрезают при помощи кровельного ножа, придавая самому рядовому гонту черепицы прямоугольную форму.

  Монтируют стартовую черепицу по заранее установленным капельникам.

  Самоклеющуюся карнизную черепицу монтируют вдоль всего карнизного свеса, предварительно удалив защитную плёнку с самоклеющейся основы с нижней стороны черепицы. Гонты карнизной черепицы укладывают вплотную — встык одна к другой, отступая от края капельника 5 — 15 мм. Прибивают карнизный гонт гвоздями вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицы.

Монтаж рядовой битумной черепицы

  Укладывают битумную черепицу предварительно очистив защитную плёнку с самоклеющейся основы.

  Укладку гибкой черепицы — рядовых гонтов ведут от центра ската. Начинают, как правило, от карниза. На карнизе первый ряд укладывают так, чтобы её нижняя кромка располагалась не более 1 см от нижнего края карнизной черепицы, а лепестки рядовой черепицы при этом накрывали собою места стыки карнизных черепиц.

  Каждый гонт черепицы прибивается четырьмя гвоздями с большой шляпкой.

  На торцевых частях крыши (фронтонах), в местах ендовых и вальм черепицу обрезают кровельным ножом по краю. На торцах скатов проклеивают специальным битумным клеем-мастикой, который наносят при помощи шпателя тонким слоем на фронтонный металлический капельник.

Крыши с ендовыми

  Если на крыше есть ендовая, последовательность работ нужно вести в следующем порядке:

1. Первым всегда идёт монтаж подкладочного ковра;
2. Далее на подкладочный монтируют скатные кронштейны водосточных желобов (при необходимости), после чего производят монтаж капельников;
3. После в ендове устилают ендовый ковёр
4. Поверх ендового ковра монтируют кровельную черепицу.

  В местах ендов черепицу зарезают так, чтоб в ендове образовывался желобок шириною 15 см. Сами края черепицы на ендове приподымают и проклеивают битумным клеем при помощи шпателя.

Монтаж коньковой черепицы

  Для коньков используется та же черепица что и для карнизов. По перфорации гонт карнизной черепицы делится на три штуки. Поэтому эта черепица называется КоНьково-Карнизной или сокращённо КНК.

  Предварительно с КНКа удаляют защитную плёнку с нижней стороны черепицы.

  Ведут монтаж конька со стороны противоположной привелегирующим ветрам. Битумный конёк перегибают пополам и монтируют перегибом по коньку крыши.

  Крепится 4-мя гвоздями (по два гвоздя с каждой стороны конька). Нахлёст коньковой черепички делают по уровню самоклеющейся основы.

Последнюю черепичку монтируют по следующему правилу:

  От черепички отрезают часть без самоклеющейся основы, затем часть с клеющей основой проклеивают на своё место при помощи битумного клея, строительного фена или пропановой горелки. Кровельные гвозди при монтаже последней черепички конька использовать не рекомендуется.

Гибкая черепица

Монтаж коньков и вальм для мягкой кровли, битумной или гибкой черепицы. Монтаж коньковой…

Инструкции

Данная инструкция предназначена для устройства композитной черепицы Метробонд…

Гибкая черепица

Если Вы не знаете чем лучше резать битумную черепицу, для вас будет полезна данная…

Источник: https://krovli.club/krovli/gibkaya-cherepitsa/montazh-bitumnoj-cherepitsy

Монтаж гибкой черепицы своими руками: пошаговая инструкция

• Строительство и ремонт
• Строительные материалы

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд От монтажа основания до крепления антенн и труб вентиляции — рассказываем про самостоятельный монтаж гибкой черепицы.

Unsplash

Кровля из гибкой черепицы отличается эстетичным внешним видом и долговечностью. Однако ни того ни другого не добиться, если нарушена технология монтажа. Предлагаем ознакомиться с пошаговой инструкцией по укладке гибкой черепицы.

1. Монтаж основания

Гибкая черепица требует ровного и прочного основания. Дощатый настил кровельной конструкции должен быть прочным, сухим, ровным и хорошо проветриваемым изнутри. Его можно сделать из влагостойкой фанеры или листов ориентированно-стружечной плиты (ОСП-3).

 Настил также можно сделать из плотно пригнанных друг к другу обрезных досок толщиной 25 мм, однако лучше использовать влагостойкие ориентировано-стружечные плиты (ОСП-3) или фанеру марки ФСФ по частой обрешётке. В обоих случаях, между листами обязательно делаются щели толщиной 3-5 мм для компенсации деформаций древесины.

 Толщину листового материала выбирают, исходя из шага досок обрешётки уклоны скатов, но в любом случае она должна составлять не менее 9 мм.

Обратите внимание на оттенок — он может немного отличаться в разных пачках, поэтому, чтобы на крыше создать цветовой баланс, гонты из 4-7 пачек перемешиваются между собой.Устройство кровли лучше проводить в сухую погоду с минимальной температурой окружающего воздуха до + 5 градусов. Если такой возможности нет, то кровля под гибкую черепицу подготавливается заранее: черепичные гонты держат в теплом помещении около суток, после перевозки. И на этапе крепления гонтов пачки лучше всего подавать также из теплого помещения, примерно по 5-6 пачек, и в процессе крепления гонтов клеящийся слой лучше прогревать строительным феном.

Карнизные доски страдают от воздействия влаги, а между тем к ним обычно крепят водосточные желоба. Усильте и защитите карнизы специальной металлической планкой. Карниз усиливается с помощью окрашенных металлических карнизных планок. Они крепятся на дощатый настил специальными кровельными гвоздями в шахматном порядке — с шагом 12-15 см. Нахлест планок должен быть 30-50 мм.

Ковер делается из двух видов материала. В ендовах и на карнизах применятся самоклеящийся подкладочный ковер с очень прочной полиэфирной негниющей основой и мелкозернистой песчаной посыпкой верхнего слоя.

Вдоль внутренних переломов крыши (ендов), поверх подкладочного ковра следует уложить ендовный ковер; с тыльной стороны его края требуется промазать мастикой на ширину около 10 см.

На остальной площади можно включать в работу легкий подкладочный материал с основой из негниющего полиэфира и нескользящим полипропиленовым покрытием или материал с основой из стеклохолста и двусторонней посыпкой с механической фиксацией и клеевым слоем в местах горизонтальных нахлестов.

4. Укладка подкладочных ковров

За счёт капиллярного эффекта и под воздействием ветра влага может просачиваться под покрытие. Для дополнительной герметизации используют самоклеящиеся (у карнизных свесов) и фиксируемые гвоздями (на остальной площади кровли) подкладочные ковры.

Подкладочный ковер производится из специального рулонного материала. Он делает кровлю более герметичной и будет лучше, если его уложить по всей площади крыши. Раскатка ковра ведется по горизонтали, от карнизного свеса с горизонтальными нахлестами не менее 10 см. Важно учесть, что на этом свесе материал должен отступать от перегиба на 1-2 см. (для среднестатистической крыши). Ширина отступа зависит от длины и угла наклона самого ската.

Заходы на карниз и фронтон, а также места нахлестов промазываются битумной мастикой с помощью шпателя. Толщина мастики — не более 1 мм. В завершение монтажа рулонный материал аккуратно фиксируется по краям кровельными гвоздями с широкой шляпкой. Шаг — 20-25 см.

5. Укрепление фронтонного свеса

Фронтонная часть крыши нуждается в защите от ультрафиолета, влаги, ветра, механических воздействий.

6. Устройство ендовы

Ендова, как известно, имеет вогнутый угол, собирающий наиболее количество влаги, поэтому правильный монтаж кровельного пирога именно в этом месте во многом обеспечит надежную эксплуатацию здания.

С лицевой стороны ковер прибивается кровельными гвоздями с отступом от края 2-3 см. Шаг крепления: 20-25 см.

7. Укладка черепицы

Для удобства перед тем, как делать монтаж кровли из гибкой черепицы и выдержки необходимой геометрии на подкладочном ковре делают разметку по горизонтали и вертикали.

При этом вертикальные линии должны соответствовать ширине одного листа, горизонтальные — около 80 см, это примерно пять рядов гибкой черепицы. Отметим, что разметка является просто ориентиром, а не схемой крепежа.

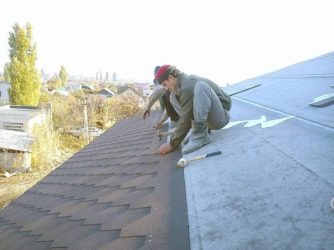

• Укладка начинается по горизонтали вдоль карниза. Первая полоса делается с помощью универсальной коньково-карнизной черепицы. Также можно использовать обыкновенную, выбранной коллекции, но потребуется отрезать у гонта черепичные «лепестки».

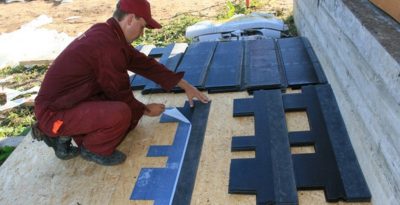

• Листы наклеиваются от перегиба карниза в 1-2 см, и дополнительно прибивается гвоздями. Если в качестве «старта» используется обыкновенный подрезанный вариант, то тыльную сторону гонта необходимо промазать мастикой там, где нет клеящего слоя.
• Второй ряд монтируется с центра ската — со смещением влево или вправо на половину «лепестка».

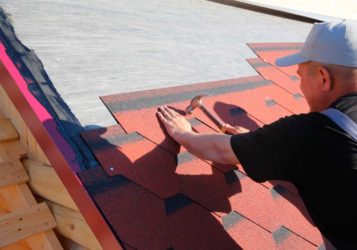

• Далее монтаж идет по диагонали от центра ската в виде полосы или пирамиды. Элементы черепицы укладываются с нахлестом не менее 15 см клеящим слоем. Он расположен на тыльной стороне гонтов. Дополнительно гонты крепятся к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками.
• Со стороны фронтонного свеса необходимо отрезать верхний уголок гонта для отбоя дождевой воды. Сам гонт относительно свеса должен быть отодвинут на 2 см. Это нужно для свободного стока воды. Также для защиты от косого дождя ее необходимо промазать в зоне фронтона мастикой, на глубину 10 см.

8. Укладка черепичной ендовы

Когда процесс укладки дошел до ендовы, то на этом узле гонты гибкой черепицы укладываются в хаотичном порядке наверх ендовного ковра, после чего они подрезаются таким образом, чтобы центральная ось ендовы стала открытой, шириной 5-15 см (см. рисунок ниже).

9. Монтаж ребер скатов

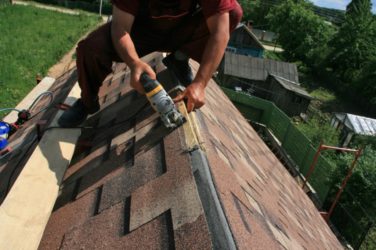

Ребра скатов формируются гонтами специальной коньково-карнизной черепицей. Укладка ведется снизу-верх, и крепится к основанию четырьмя гвоздями — по два на каждую сторону.

10. Укладка гонтов

Гонты вышележащего ряда необходимо сдвинуть относительно гонта нижележащего ряда не менее чем на 15 см. Гонты, формирующие стык кровли, подрезаются вдоль оси. Потом делается прорезь подкладочного ковра и самой кровельной конструкции для прохода воздуха — с определённым интервалом и отступом от края кровли.

11. Покрытие аэратором

В случае утеплённой крыши конёк закрывают пластиковым кровельным аэратором. Он позволит лишней влаге свободно выходить из подкровельного пространства. Аэратор закрывают коньково-карнизной черепицей; каждый элемент фиксируют двумя гвоздями. Укладку следует вести со стороны, противоположной преобладающему направлению ветра.

К примыканиям, в основном, относятся стыки ската кровли с горизонтальными и наклонными стенами, а так же дымовыми трубами.На стыке ската и стены прибивается деревянная треугольная рейка, на которую заводится элемент примыкания. В случае если стена кирпичная, её необходимо оштукатурить, и покрыть битумным праймером, потому что на стены и поверх гибкой черепицы укладывается ендовный ковер — на высоту 30-50 см. Вся тыльная площадь покрывается мастикой. Герметизация дымовых и вентиляционных труб делается из выкройки ендовного ковра. Верхняя часть ковра заводится в штрабу, и закрывается металлическим фартуком, с последующей герметизацией.

Отступ от трубы сбоку и тыла составляет примерно 8 см. Все места сопряжения, где нет самоклеящегося слоя, обязательно проклеиваются мастикой. Если труба широкая — более 50 см, то с тыльной части делается разжелобок.

13. Крепление проходок

Антенны, трубы вентиляции и прочие кровельные элементы герметизируются специальными проходными элементами, напоминающими фартук, чей нижний край укладывается поверх подходящего снизу листа. Все остальное закрывается гонтами с использованием мастики. Отметим, что проходной элемент предварительно крепится к кровельному основанию гвоздями.
Если перед монтажом появились какие-либо вопросы, то в качестве дополнения рекомендуем посмотреть видео инструкцию по монтажу многослойной черепицы Технониколь Shinglas.

Источник: https://www.ivd.ru/stroitelstvo-i-remont/stroitelnye-materialy/gibkaa-cerepica-montaz-bez-osibok-21268
