Как уложить ондулин на крышу своими руками?

В этой статье:

Крыша из ондулина и инструкция по монтажу — все самое интересное в одной статье

Прежде чем застелить крышу покровным материалом, ее утепляют, гидролизуют, оснащают вентиляцией, пароизоляцией. Все слои кровельной конструкции укладывают на обрешетку, которую можно монтировать по-разному, в зависимости назначения крыши.

Слои кровли, которыми необходимо покрывать крышу называют кровельным пирогом. Каждый из слоев кровельного пирога выполняет свои функции и укладывается в соответствии с определенными правилами. При нарушении укладки хоть одного слоя кровельного пирога, полностью нарушается принцип функционального назначения всей крыши.

В зависимости от конструкции крыши, от ее назначения, последовательность, способ укладки и количество слоев может немного отличаться. В этой статье вы узнаете, как правильно класть ондулин и как рассчитать количество листов кровли.

Ондулиновое покрытие

Ондулин — кровельное покрытие, имеющее волокнистый состав, довольно прочный материал, изготовленный из натуральных органических веществ, не содержит асбест. Крыша из ондулина внешне напоминает цементный шифер, поэтому его иногда называют еврошифером. Как любой другой материал, ондулин имеет достоинства и недостатки.

Достоинства

водостойкость. Материал при изготовлении пропитывается специальным водоотталкивающим раствором, который препятствует проникновению в структуру материала капель воды;
устойчивость к кислотам и щелочам;
морозоустойчивость;
гигиеничность и экологическая безопасность материала;
легкость. Одинаковые по размеру асбестоцементные листы шифера имеют вес, в четыре раза превышающий аналогичные листы еврошифера;
легкость монтажа: легко покрывать изогнутые кровли, листы нетрудно разрезать и раскладывать;
хорошая шумоизоляция;
долговечность. Несмотря на заявленный изготовителем срок службы ондулина до 15 лет, покрытие из может прослужить в три раза дольше;
приемлемая цена.

Недостатки

довольно быстро теряет насыщенность цвета;
пожароустойчивость. Учитывая, что материал изготовлен из органических веществ, его пожароустойчивость очень слабая;
прочность. Прочность материала можно отнести и к недостаткам. Прочность еврошифера напрямую зависит от правильности его укладки (угол укладки, наклон, шаг обрешетки). Если монтаж нарушен, в первую очередь страдает показатель прочности;
малоустойчивость к биологическим явлениям. Замечено, что мхи и грибки часто расселяются на плохо освещенных местах крыши.

При наличии недостатков, кровля из ондулина все равно имеет большую популярность, тем более, что достоинства материала смогут обеспечить качество покрытия.

Как сделать обрешетку

Обрешетка — это каркас кровельного строения, основа крыши, монтаж которой требует соблюдения некоторых правил. Обрешетка под волоконный ондулин выполняется из брусьев (или досок), имеющих сечение от 40 мм до 60 мм. Древесные брусья, как правило, выполнены из хвойных деревьев.

Прежде чем устанавливать обрешетку, материал обрешетки обязательно пропитать антисептиком.

Выполнение обрешетки под еврошифер выполняется в несколько этапов:

прикрепление гидроизоляционного материала к стропилам. Его монтируют на стыках внахлест и закрепляют степлером;
прикрепляются брусья на свесе края кровли и по торцевым отверстиям, образуя карниз. При этом доска с основания навеса должна быть большим сечением, а шаг между брусьями необходимо делать меньше. Выступ первой доски должен превышать ширину карниза;
параллельно карнизу устанавливают остальные доски обрешетки. Для точного соблюдения параллели и шага обрешетки можно соорудить деревянный шаблон;
закрепление с помощью саморезов держателей желобов;
не более 4 см от основой доски карниза крепится ветровая доска;
прикрепление конька и комплектующих элементов.

Несколько нюансов, которые следует учесть при монтаже обрешетки:

перед установкой обрешетки следует измерить диагонали и стороны крыши при помощи закрепленных по углам веревок. Их равенство обеспечивает правильную форму кровли;
если длина бруса короче, чем ширина крыши, то крепление досок следует выполнять в шахматном порядке;
высота досок на стыках соединения торцевых частей должна быть одинаковой .

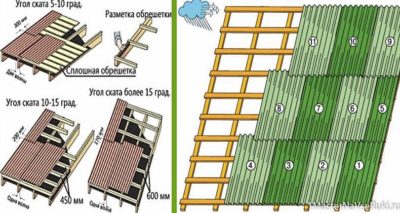

Шаг обрешетки в зависимости от угла наклона крыши

При несоблюдении всех правил монтажа обрешетки, монтаж покрытия тоже будет нарушен, что приведет к нежелательным последствиям. Как укладывать ондулин и не сделать ошибок? Поговорим об этом более подробно.

Как правильно крепить ондулин к обрешетке

Ондулин не является материалом, монтаж которого затрачивает много усилий и требует навык.

Монтаж ондулина своими руками довольно прост. Правила крепления:

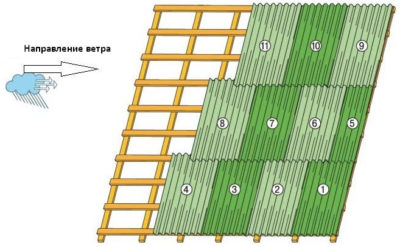

прежде чем покрывать крышу ондулином, следует определить розу ветров, и начинать покрытие с ее противоположной стороны;
как укладывать ондулин на крышу? для ровного крепления полотен ондулина по брусу перед монтажом следует провести продольную линию, которая станет ориентиром укладки листов;
погодные явления влияют на качество укладки: ондулин укладывается при положительных показателях термометра, но не более +30°С;
при передвижении по крыше следует использовать лестницу, либо специальные мостики;
для облегчения скольжения при резке полотна, ножовку следует смочить водой или смазать маслом;
для ровной разметки на листах целесообразно использовать край другого листа или веревку, и наносить линию цветным (отличным от цвета ондулина) карандашом;
не следует растягивать лист ондулина более, чем на 1 см, иначе, при снижении температуры он может деформироваться;
в обязательном порядке при покрытии кровли следует устанавливать вентиляцию, которая избавит дерево и слои утеплителя от образования конденсата. В этой статье мы более подробно рассказали о креплении ондулина.

Ондулин прибивается в шахматном порядке

Часто покрытие теряет свои свойства при несоблюдении элементарных правил укладки. Прежде, чем мы расскажем, как правильно стелить ондулин, нужно выбрать угол наклона кровли.

Угол наклона крыши для ондулина

В зависимости показателя угла наклона крыши, зависит схема укладки, шаг обрешетки, ширина нахлеста листов вдоль листа и поперек.

Угол наклона ската определяет технологию покрытия следующим образом:

При угле наклона менее 10° сооружается сплошная обрешетка. Оптимальным материалом для такой обрешетки служит фанера, OSB, доски. В таком случае ондулин застилается внахлест на 30 см при двухволновом перекрытии по длине листа.

Минимальный угол наклона крыши из ондулина — 6 градусов;

При угле наклона крыши 10-15° шаг обрешетки должен составлять 45 см, ширина нахлеста не должна превышать 20 см, а перекрытие — одноволновое;

При угле наклона более 15° шаг обрешетки должен быть равен 60 см, ширина нахлеста — не более 17 см при одноволновом перекрытии.

Расчет кровли на крышу

Рассчитывать расход ондулина следует на этапе проектирования. При этом можно избежать лишних затрат. Предлагаем вам не заниматься расчетами вручную, а воспользоваться нашим калькулятором кровли.

Ширина и длина стандартного листа еврошифера равна соответственно 95 см и 200 см. Площадь такого листа равна 1,92 м кв. Полезная площадь материала определяется без нахлестов и может быть: 1,3 кв. м, 1,5 кв. м и 1,6 кв. м.

Для расчета расхода материала следует определить показатели:

полезную площадь покрывного материала. Зависит от угла наклона. Многоскатная форма крыши исчисляется из совокупности площадей каждого из скатов;
площадь кровли. Определяется путем сложения площадей всех скатов математическими формулами фигур (трапеции, квадрата, прямоугольника, треугольника);
количество листов материала. Определяется делением площади всей кровли на полезную площадь одного полотна материала.

Серьезное значение имеет правильный расчет продольных нахлестов, что может значительно сократить количество обрезков. Верхний ряд, по возможности, следует укладывать листами полной длины, так как его высоту уменьшит коньковый элемент.

Есть еще несколько дополнений к правильному расчету ондулина:

при расчете следует дополнительно прибавить 10% или 15-20% соответственно к простой крыше или сложной кровле с разными углами и переходами;
дополнительные элементы (коньковые, ендовы, щипцы, фартуки вокруг дымоходов и окон, мест примыкания) требуют дополнительного покрытия ондулином;
при расчете ондулина смешанного цветового решения следует схематически в уменьшенном масштабе изобразить дизайн кровли и рассчитать расход листов каждого цвета по отдельности.

Специальные программы по расчету расхода покрывного материала значительно облегчают математические расчеты и помогают более точно рассчитать количество еврошифера на покрытие кровли.

Ондулин — инструкция по монтажу

Когда обрешетка в соответствии с углом наклона смонтирована, следует поэтапно укладывать покрытие. Монтаж ондулина по шагам:

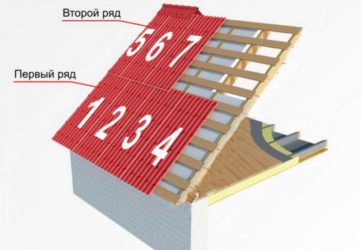

Укладка ондулина начинается с края кровли;
если в первом ряду укладывалось четыре листа ондулина, то второй ряд будет состоять из трех с половиной листов: первый лист поперек разрезают пополам и укладывают. Укладка ондулина на крыше производится в нахлест на нижний ряд, длина нахлеста должна быть около 12 см, а боковой нахлест не должен быть шире одной волны;
статья о том, как крепить листы ондулина к обрешетке;
коньковые части следует крепить на скате к добавочным брускам обрешетки. Крепление производится изнутри волн стыковочного с брусьями материала;
ендовы (стыковочные углы скатов) изготавливаются из исходного покрытия и должны крепиться на дополнительную обрешетку;
щипец кровли обеспечивается посредством подгиба края полотна покрытия к щипцовой доске. Длина подгиба и доски должны совпадать;
ребра кровли покрывают щипцовыми или коньковыми элементами;
боковые стыки, которые примыкают к стене, расположенной в вертикальном положении к стыку, оформляют ендовом из ондулина;
установка кровельного вентилятора происходит по волнам в местах их соединения. Основание вентилятора не должно выходить за границу верхнего листа;
часто на крыше закрепляют кровельное окно, которое стыкуется с листом покрытия, а верхнее полотно укладывается внахлест;
во избежание просветов между полотнами ондулина и дополнительных элементов кровли, используют специальный наполнитель;
установка гидроизоляционных и продувных элементов.

ондулин (черепица) инструкция по монтажу

Теперь вы в подробностях знаете, как класть ондулин. Все этапы покрытия кровли обеспечивают безошибочную укладку ондулина независимо от того, какой дизайн кровли предусмотрен. Последовательность действий обеспечивает хороший результат.

Гидроизоляция и пароизоляция под ондулин

Фирмы, производящие ондулин, презентуют материал, как покрытие, не требующее монтажа дополнительных пароизоляционных материалов или гидроизоляции. При этом рекомендуют оснастить гидроизоляционным слоем крышу помещения (или мансарды), требующего утепление. Мы так же рекомендуем установку пароизоляционной мембраны со стороны помещения.

Дополнительные элементы гидроизоляции и вентиляционные устройства:

гидроизоляция кровельного карниза обеспечивается специальным коробом, который крепится к основанию свеса листа;
вентиляцию обеспечивают вентиляционные трубы, которые, как и окно, крепятся саморезами по каждой волне покрытия;
для защиты от насекомых, в просвет под карнизом монтируют вентиляционную гребенку;
стыки полотен ондулина проклеивают произведенной изготовителем покрытия лентой (Ондуфлеш);
места соединения окон, ендова и других стыков с кровлей, карнизы также проклеивают клеящейся лентой;

Укладка ондулина своими руками: пошаговая инструкция

Пароизоляция часто обеспечивается укладкой специального пароизоляционного материала. Такой слой должен быть застелен в кровельный пирог.

Познавательное тематическое видео по самостоятельной укладке ондулина:

Заключение

Застелить крышу ондулином можно довольно качественно, если изучить принципы работы и учесть нюансы монтажа. При том, что материал довольно легкий, произвести его монтаж будет под силу и одному человеку.

2016-11-19

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/ondulin/instrukcija-po-montazhu.html

Крыша своими руками из Ондулина: виды, правила, монтаж

Целлюлозно-битумные кровли отличаются демократичной ценой, высоким сроком службы и простотой монтажа. Именно поэтому все чаще строится крыша своими руками из Ондулина, а не из более сложных в обработке материалов. Соблюдая технологию укладки, можно быть уверенным в том, что кровля прослужит не одному поколению!

Преимущества строительства крыши своими руками из Ондулина

О надежности материала говорит беспрецедентно высокий срок гарантии на водонепроницаемость от производителя – целых 15 лет! При этом битумные листы не деформируются на солнце и выдерживают высокоградусные морозы. А шершавая поверхность Ондулина дает снегу растать прямо на крыше, предотвращая схождение больших пластов.

Если и перекрывать свой дом самостоятельно, то только Ондулином. И этому есть несколько причин:

материал практически не горюч;
кровля спокойно выдерживает град среднего размера;
для монтажа понадобятся только молоток, ножовка по дереву и строительный нож.

А благодаря разнообразию цветов и форм, можно подобрать кровельный материал для любого случая.

Виды кровельного покрытия от производителя Ондулин

Прежде чем покупать волнистые битумные листы, следует ознакомиться с их видами и приобрести идеально подходящий вариант:

Ондулин Smart – листы размером 1,95х0,96 м и весом 6,3 кг;
Ондулин DIY – листы на 2 волны уже, что уменьшило их вес до 5 кг;
черепица Ондулин – листы стандартного размера 1,95х0,96 м, имитирующие настоящую черепицу, весом 5,9 кг.

Толщина листов Ондулин остается неизменной уже больше 70 лет и составляет 3 мм. Так что в случае реконструкции только части крыши можно быть уверенным во взаимозаменяемости листов.

Общие правила устройства крыш из Ондулина

Приобретая кровельное покрытие, следует обращать внимание не только на целостность листов и качество их прокраски, но и на сопроводительные документы. Так, ко всем материалам Ондулин прилагаются инструкции по их монтажу и требования к устройству обрешетки. Точное соблюдение инструкций гарантирует долговечность кровли и прочность креплений.

Требования к обрешетке

Первое, с чем необходимо определиться – будет ли кровля утепленной и нужна ли гидроизоляционная пленка? Если нет, обрешетку можно набивать прямо на стропила.

Если же планируется дополнительная гидроизоляция кровли, между кровельным покрытием и пленкой следует сделать вентиляционный зазор. Для этого гидроизоляцию раскатывают по стропилам, фиксируют поверх контробрешеткой и только потом набивают обрешетку.

Частота обрешетки под Ондулин зависит от угла наклона и уклона крыши:

для крыш с уклоном от 1/11 до 1/6 и углом от 5 до 15 градусов нужна сплошная обрешетка;
для крыш с уклоном от 1/6 до 1/4 и углом 10-15 градусов можно делать разреженную обрешетку с максимальным шагом 45 см;
для остальных крыш с большим наклоном максимальный шаг обрешетки – 61 см.

Для плоских крыш Ондулин не подходит. В качестве сплошной обрешетки можно использовать плиты ОСП, фанеру, фибролитовые плиты или доски, прибитые без зазора. Для разреженной обрешетки можно использовать доску толщиной от 2,5 см или бруски толщиной от 5 см.

Посчитать угол наклона и уклон помогут начальные знания геометрии и таблица тангенсов.

Чтобы увеличить надежность кровли, лучше не использовать максимальный шаг обрешетки и делать ее более частой. Это особенно актуально для местностей с опасными природными явлениями.

Как монтировать Ондулин на крыши в зависимости от угла ската

Благодаря нанесенной на листы Ондулин разметке, больше не нужно затруднять себе жизнь отмериванием расстояний для правильной фиксации кровельного материала. Нанесенная разметка подходит для всех крыш с углом наклона больше 15 градусов, сам процесс монтажа предельно прост:

Листы начинают крепиться с нижнего правого или левого угла.
Нахлест соседних листов – в 1 волну.
Нахлест верхнего ряда – 12 см.
Свес листа на карнизе – до 3,5 см.
Все гвозди забиваются только в верхнюю часть волны строго вертикально.
Сначала лист фиксируется гвоздями с четырех сторон – по одному гвоздю в нижний правый и левый угол, и по одному гвоздю справа и слева в соответствии с разметкой, не захватывая верхний край – он будет прибиваться уже вместе со следующим рядом.
Важно – крайняя волна, на которую будет укладываться следующий лист, тоже прибивается вместе с верхним листом.
Потом низ листа прибивается в каждую волну.
После этого центр листа фиксируется гвоздями в шахматном порядке через волну.
Укладывается следующий лист внахлест на первый и тоже фиксируется в четырех точках так, чтобы захватить и нижний лист.
Второй ряд начинает укладываться в разбежку – первой кладется только половина листа, а дальше уже целые листы.
Низ второго ряда прибивается по той же технологии, но при этом гвозди проходят сквозь оба листа, фиксируя таким образом и верхний край нижнего ряда.
Третий ряд опять начинается с целого листа.

Верх волны крайнего листа должен приходиться на ветровую доску. Чтобы не растягивать или ужимать листы, к выступающей обрешетке на нужном расстоянии крепится дополнительный внешний брус.

Для крыш с углом наклона меньше 15 градусов процесс монтажа немного отличается:

боковой нахлест листов для крыш с наклоном до 10 градусов – 2 волны;
концевой нахлест (верхнего ряда над нижним) для крыш до 10 градусов – 30 см, для крыш 10-15 градусов – 20 см;
руководствоваться разметкой на листах в этом случае не стоит, расстояние между рядами гвоздей, фиксирующих центр листа, для крыш с наклоном до 10 градусов – 55 см, для крыш 10-15 градусов – 45 см.

Другими словами, гвозди прибивают кровельные листы к обрешетке, так что для разреженной обрешетки особенно важно точно рассчитать расстояния, чтобы не получилось, что гвозди забиты в воздух. Более наглядно принцип фиксации листов показан на схеме.

Не стоит экономить на количестве гвоздей! Низ листа всегда фиксируется по каждой волне, в противном случае нельзя гарантировать надежность крепления кровельного материала. Несмотря на то, что по Ондулину можно ходить, в процессе монтажа лучше пользоваться лестницами и строительными мостками.

Иначе гибкий лист может растянуться под человеческим весом во время фиксации и в дальнейшем разрушиться.

Оформление отдельных элементов крыши

При устройстве кровли главная проблема – правильно выполнить примыкание материала к дымоходу или к стене дома, а также закрыть края и конек. Но благодаря готовым доборным элементам и аксессуарам, придать крыше завершенный вид очень просто даже людям, у которых рука еще не набита на строительстве.

Так, для оформления верхнего края односкатной крыши отлично подойдет щипец или ветровая планка. После укладки битумных листов на торец прибивается карнизная доска так, чтобы она сровнялась с верхним краем листов. На нее укладывается выбранный угловой элемент, а просветы между щипцом и кровлей закрываются специальным наполнителем. После этого щипец фиксируется гвоздями по каждой волне. Точно также закрываются и боковые стороны крыши с ветровой доской.

Конек тоже можно использовать готовый. Он укладывается после того, как крыша полностью застелена листами с обеих сторон. Его монтаж начинается с той же стороны, с которой начиналась укладка кровельного материала – с противоположной направлению ветра. Нахлест конькового элемента – 12-15 см, но нужно следить, чтобы его конец полностью перекрывал верх волны листа. После заполнения щелей между коньком и кровлей можно приступать к фиксации конька гвоздями в каждую волну.

Если же нужно герметизировать стык дымоходной трубы с кровлей, можно воспользоваться специальной герметизирующей лентой и покрывающим фартуком. Для этого, после того, как уже уложены листы Ондулина, на передний край трубы снизу укладывается и обрезается фартук так, чтобы он выходил за трубу на одну волну с каждой стороны. Фартук прибивается в каждую волну.

Поверх фартука сверху клеится герметизирующая лента с заходом на дымоход. По бокам и сзади лента клеится так, чтобы закрыть стык кровли и печной трубы.

Тут фартук укладывать не нужно, просто лента фиксируется гвоздями через каждые 30 см или в верх каждой волны. Верхний край ленты прижимается металлической планкой к дымоходу.

Сзади дымохода укладывается и фиксируется дополнительный лист Ондулина, обрезанный по ширине так, чтобы выходить за края трубы на одну волну.

Боковые примыкания кровли к стене тоже герметизируются лентой для стыков. Самоклеящуюся ленту начинают укладывать сверху вниз так, чтобы ее нижний край полностью накрывал волну листа. Верхний край ленты прижимают металлической планкой, а нижний прибивают к волне с шагом 30 см.

А вот для горизонтального узла соединения крыши со стеной опять понадобится покрывающий фартук. Он укладывается поверх кровельных листов вплотную к стене и фиксируется по каждой волне.

Поверх, с заходом на стену и сам фартук, клеится герметизационная лента, а ее верхний край прижимается алюминиевой планкой. Что интересно, фартук крепить необязательно, он является декоративным элементом. Герметизацию швов обеспечивает именно бутилкаучуковая лента на алюминиевой основе.

Реставрация старой крыши за пару дней

Если ремонт крыши постоянно откладывается из-за того, что семейству некуда съехать на время снятия и монтажа новой кровли, можно воспользоваться технологией «капюшона», придуманной Ондулин. Благодаря небольшому весу битумных листов, их можно укладывать поверх старого кровельного покрытия, не опасаясь за прочность стропил.

Поверх старой крыши набивается обрешетка, а на нее по стандартной схеме укладываются листы Ондулина. При этом в доме можно спокойно жить, ведь крыша никуда не девается! Детально процесс реставрации крыши со старым шифером показан на видео:

Источник: https://SvoimiRukami.lesstroy.net/krysha/krysha-svoimi-rukami-iz-ondulina/

Укладка ондулина: разметка листа, свойства и грамотное использование материала (90 фото-идей)

В строительстве домов популярностью пользуется современный способ покрытия крыш с применением еврошифера – ондулина. Данный кровельный материал обладает множеством достоинств, включая простоту в монтаже. Он не только имеет прекрасное соотношение цена-качество, но и является универсальным материалом, сочетая легкость и прочность в эксплуатации.

Преимущества кровельного материала

Мягкий кровельный материал ондулин изготавливается путем пропитки целлюлозного основания битумом с добавлением различных наполнителей, смолы для отвердения, а также красителей.

В связи с этим он обладает такими неоспоримыми достоинствами:

отличные гидроизоляционные свойства;
стабильная стойкость к температурным скачкам;
устойчивость к биологическому и химическому воздействию;
гибкость и эластичность;
минимальный вес кровельных листов.

Если вы решили произвести укладку ондулина своими руками, необходимо помнить и о недостатках. Во-первых, это подверженность действию ультрафиолета и выгорание листов. Во-вторых, резкое снижение прочности в условиях экстремальных температурных параметров.

Именно поэтому не стоит крыть крышу в жару, ведь наступив на полотно ондулина, вы можете деформировать его.

Способы покрытия крыши

Укладка ондулина на крышу может производиться с использованием нескольких вариантов действий мастеров:

На первоначальное покрытие. Это возможно в том случае, если конструкция кровли может эксплуатироваться. Но рекомендуется обновить обрешетку, произвести качественную пароизоляцию, покрыть стыки монтажной лентой.

На рубероидную крышу. Предварительно протестируйте поверхность на предмет целостности. При наличии трещин и повреждений их следует тщательно заделать. Вдоль стропил обустраивается контробрешетка, а перпендикулярно – обрешетка.

Покрытие вновь сооруженного строения. Требуется соорудить прочную обрешетку, осуществить изоляцию и утепление, а сверху уложить ондулин.

Способ крепления целесообразно определять исходя из выбранного проекта и финансовых возможностей. Также учитывается и текущее состояние крыши, ее конструктивных элементов.

Что важно знать при монтаже

Несмотря на качество данного кровельного материала и удобство операций с ним, необходимо соблюдать некоторые правила укладки ондулина:

Для проведения работ необходимо соблюдать температурный допуск 0-30 градусов. Работа в мороз может привести к растрескиванию материала, а жаркая погода создает опасность растягивания с последующим образованием трещин.

При расчете требуемого количества материала нужно разделить всю площадь скатов на эффективную площадь листов. Полученный результат увеличить на 10-15%.

Для обрезки листов следует применять ножовку, покрытую маслом для смазки. Использование дисковой пилы требует особой осторожности в работе.

Для крепления целесообразно использовать специальные гвозди, адаптированные именно под еврошифер. На лист тратится не менее 20 единиц. Половина из них пойдет на нижнюю часть, 25% на фиксацию середины полотна, еще 25% на верхнюю часть.

Следите за корректностью совмещения листов и крепления. Пробитый лист уже нельзя будет использовать.

При установке нужно учитывать фактор эластичности материала и не допускать его растягивания. Поскольку в холод лист сожмется и растрескается. Перемещаться по полотну можно, наступая только на гребни.

Особенности обустройства обрешетки

Для ее сооружения вам потребуется брус сечением 60х40 мм. При этом следует учитывать особенности ската крыши:

Если он менее 10 градусов, то необходимо использовать сплошную конструкцию. Так вы сможете избежать прогиба листов.
Для угла наклона 10-15 градусов подойдет прореженный каркас с шагом 450 мм.
При скатах более 15 градусов можно оставить промежутки 610 мм.

Опытные специалисты советуют для всех типов ската использовать сплошную конструкцию для прочности крепления. Чтобы брус крепился строго параллельно, можно применять лекало, например, между двумя последовательными элементами укладывают кусок доски.

В месте, где будет крепиться «конек», следует предусмотреть дополнительные рейки. Необходимость использования гидроизоляционной пленки решает для себя мастер самостоятельно.

Технология укладки ондулина предусматривает, что установка планки ендовы производится на кляймера до того, как вы начнете монтировать полотна кровельного материала. Но при этом дополнительно требуется сплошная обрешетка.

Как правильно монтировать ондулин

Для соблюдения ровного и точного крепления нужно разметить на листе места будущего крепления в соответствии со структурой обрешетки.

Для этого сначала надо на листе задать карандашом черточки по линии фиксации, потом сверху уложить второй лист и по контуру его края провести правильную волнообразную черту. Желательно также изначально произвести раскройку полотна на заготовки нужных габаритов.

При укладке ондулина целесообразно соблюдать нашу инструкцию. Начинать процесс нужно с подветренной стороны, чтобы на накрывную волну не оказывалась мощная ветровая нагрузка. К креплению первого листа следует подходить ответственно. От этого зависит качество всей работы.

Первый лист сразу же выравнивается по торцу и карнизу. Полотна не должны заходить за уровень последнего больше чем на 50 мм. Игнорирование этого требования приведет к прогибу листа и переливу стекающей воды через желоб.

Крепление каждой последующей заготовки производится только после проверки предыдущей по горизонтали при помощи уровня. Укладка производится шахматным способом. При этом обеспечивается продольное и поперечное наложение материала внахлест.

Второй ряд крепят со смещением относительно стыков предыдущего на половину ширины листа. Здесь можно ориентироваться на такое правило. Если первый ряд начинается с цельного модуля, то в начале всех оставшихся нечетных рядов также ставят целые полотна. А второй и все четные начинаться будут с резаного куска.

Величина перехлестного наложения зависит от характеристик ската:

свыше 140 мм на одну волну при угле наклона более 15 градусов;
одноволновой от 160 мм для ската 10-15 градусов;
поперечный нахлест на две волны больше 200 мм при наклоне менее 10 градусов.

Для крепления следует применять метизы с широкой шляпкой и прокладкой или специальные гвозди с большой монолитной шляпкой. Прибивают их строго по очерченной линии. Если вы ее не очерчивали, то можно дополнительно натянуть веревку для ориентира.

Гвозди вбивают в самую верхнюю точку волны. По нижней полосе и сверху полотна крепление ставится на каждую волну, а вот посередине следует делать это зигзагом. Фото укладки ондулина поможет вам произвести работы правильно.

Монтаж вспомогательных элементов

Для исключения протекания крыши необходимо установить конек. Важное значение имеют карниз, ендова и ветровая планка. Фиксация конька происходит на стыке скатов с нахлестом не менее 120 мм.

Иногда его сооружают самостоятельно, загибая листы одного ската через стык и прибивая их к верхней части другой стороны крыши. Если вы решили приобрести конек отдельно, то для его установки надо обязательно подготовить обрешетку из реек.

Под данный конструктивный элемент нужно заложить изолирующую ленту. Она самоклеящаяся и защищает крышу от протекания. Это важно и потому, что гидроизоляционная пленка под ондулин не укладывается.

Такая же защита будет полезной и под свесом модулей еврошифера. Вы исключите проникновение снега из-под карнизной планки, а также попадание насекомых внутрь дома.

Желоба водостока монтируем на карнизной доске. Листы кровельного материала выступают за ее границы в пределах 70 мм. Для защиты крыши от природных явлений применяют ветровые планки. Они крепятся на фронтоны и перекрывают места прилегания еврошифера к крыше.

Ондулин является одним из лидеров на рынке кровельных материалов. Прочность и надежность в сочетании с легкостью позволяют эксплуатировать его в разных климатических условиях.

Монтаж можно произвести самостоятельно. Однако нужно соблюдать инструкцию при обустройстве обрешетки и креплении материала на крышу.

Фото укладки ондулина

Также рекомендуем посетить:

Источник: https://strojka-gid.ru/ukladka-ondulina/

Как укладывать ондулин — Кровля и крыша

Кровля из еврошифера красиво смотрится на жилых домах и постройках различного назначения, успешно противостоит серьезной ветровой нагрузке и осадкам. Чтобы кровельное покрытие прослужило весь заявленный производителем эксплуатационный срок (около 50 лет), перед началом самостоятельных монтажных работ необходимо подробно ознакомиться с тем, как класть ондулин.

Специфика еврошифера

Ондулин внешне похож на привычный асбестоцементный волнистый шифер. При этом современный кровельный материал значительно легче (вес листа размером 2000х950 мм составляет около 6 кг), эстетически привлекательнее и выполнен из безопасных для здоровья материалов. Основой еврошифера является прессованное целлюлозное волокно, пропитанное дистиллированным битумом. Внешнее прочное покрытие, устойчивое к атмосферным воздействиям, изготавливается из минерального наполнителя и термоотверждающих смол. Ондулин окрашивается в определенные цвета при помощи минеральных пигментов.

Благодаря структуре листа кровельный материал Onduline легко обрабатывается обычными инструментами – для резки используется обычная ножовка по дереву либо электрическая пила. Рабочее полотно желательно смазать маслом, чтобы упростить процесс распила. Лист ондулина легко режется в любом направлении.

Для крепления настила на крышу рекомендуется использовать специальные гвозди для еврошифера. Они имеют широкую шляпку и снабжены специальным уплотнителем, благодаря которому влага не попадает внутрь кровельного пирога в местах крепления ондулина. Также можно использовать саморезы: как для укладки еврошифера на деревянную обрешетку, так и для монтажа на обрешетку из металла. Чтобы облегчить и ускорить ход работ, необходимо применить мощный шуруповерт или дрель. Во избежание повреждения кровельного материала следует правильно контролировать степень закручивания саморезов.

Подготовка к монтажу покрытия

Перед покупкой покрытия, на строящуюся или ремонтируемую крышу, необходимо правильно рассчитать необходимое количество листов еврошифера. Полезная площадь ондулина зависит от принципа его укладки. Стандартный вариант, пригодный для кровель с углом наклона скатов более 10° – это боковой нахлест в одну волну и нахлест по вертикали в 150 – 200 мм.

В этом случае полезная площадь листа еврошифера составляет 1,60 – 1,64 м 2 . Отдельно требуется произвести расчет полезной площади листа для кровель, угол наклона ската которой не превышает 10°. Чтобы обеспечить надежность и влагонепроницаемость кровельного покрытия, ондулин укладывается с боковым нахлестом в две волны и вертикальным нахлестом в 300 мм.

Чтобы правильно смонтировать покрытие и не повредить кровельный материал, укладку ондулина нельзя выполнять в жаркую погоду или при температуре воздуха ниже -5°С. Нагретый еврошифер размягчается и легко деформируется под локальной нагрузкой, при минусовой температуре материал становится хрупким и может растрескаться при механическом воздействии.

Перед тем как стелить ондулин, необходимо позаботиться о подготовке обрешетки. Обрешетка монтируется непосредственно на стропила (при строительстве) либо поверх старого кровельного покрытия (при ремонте). Тип и шаг обрешетки различается в зависимости от угла наклона ската кровли:

угол 5-10° – требуется сплошная обрешетка из обрезной доски 25х100 или 25х100 мм;
угол 10-15° – монтируется обрешетка из брусков 50х50 мм или обрезной доски с шагом 450 мм (по осям обрешетки);
угол более 15° – крепится обрешетка из брусков 50х50 мм или обрезной доски с шагом 600 мм (по осям элементов).

В качестве материала для обрешетки на крышу лучше всего подходит сосна. Данный вид древесины устойчив к биологическому разрушению из-за высокой смолистости, хорошо держит крепеж. Пиломатериал должен быть сухим, чтобы избежать коробления и деформации настила, и обработанным средствами для повышения огнестойкости древесины. Обрешетка крепится к стропилам при помощи саморезов или гвоздей.

Чтобы снизить расход материала и свести к минимуму количество обрезков, желательно заранее рассчитать оптимальную величину вертикальных нахлестов. Главное, чтобы данное значение было не меньше установленного для данного угла наклона ската.

Укладка кровельного покрытия на крышу

Подробная инструкция по укладке еврошифера поможет правильно выполнить кровельный настил из ондулина и аналогичных по структуре материалов, которые массово выпускаются многими производителями. Ошибки в монтаже могут привести к протеканию крыши, неправильно уложенный ондулин может сорвать или сломать шквальным ветром.

Чтобы кровля из ондулина выглядела красиво, следует прибивать материал гвоздями, ориентируясь на заранее натянутый шнур. В этом случае головки крепежных элементов будут расположены ровными рядами, а не вразнобой. Для крепления одного листа требуется 20 гвоздей.

Чтобы не повредить уже уложенные на крышу листы материала, при монтаже ондулина требуется использовать лестницу, которая зацепляется за конек и не давит на готовое покрытие.

Для обозначения направляющих при укладке листов, необходимо натянуть шнуры на торце крыши и на концах скатов. Размер вылета кровельного покрытия за край крыши зависит от выбранной ливневой системы. Край кровельного покрытия должен располагаться примерно по оси ливневого желоба, если он предусмотрен.

Чтобы правильно уложить кровельный материал, первый лист ондулина монтируется в одном из нижних углов, ориентируясь на натянутые шнуры, чтобы избежать перекосов и последующей подрезки листов. Нижний ряд кровельного материала крепится особенно прочно – его надо прибивать гвоздем в гребень каждой волны.

Для следующего ряда необходимо разрезать один лист вдоль на две половины. Если каждый четный ряд начинать с половинного листа, снижается количество стыков и кровельный настил имеет более высокую прочность. Для крепежа на крышу второго и последующих рядов ондулина достаточно вбивать гвозди через одну волну листа.

Скатную крышу венчает конек, для его обустройства лучше всего использовать фирменную продукцию компании Ондулин, чтобы кровля выглядела максимально органично. Покрытие конька должно не менее чем на 150 мм перекрывать край верхнего ряда листового покрытия. Материал прибивается гвоздями вертикально к коньковому брусу и к еврошиферному покрытию через волну.

При обустройстве кровельного пирога сложной крыши, необходимо правильно выполнить гидроизоляцию стыков и монтаж ендов. Производители кровельного покрытия ондулин предлагают положить фирменные ендовы и применить специальную гидроизоляционную ленту. Также можно использовать герметики на основе битума.

Если требуется обеспечить вентиляцию подкровельного пространства, под карниз устанавливаются специальные элементы, препятствующие проникновению птиц и насекомых. Если кровля невентилируемая, требуется заполнить промежутки специальным материалом.

Для оформления торцов на края скатов кровли крепится специальный материал, выполняющий функцию ветрозащитной планки. Если ондулин монтируется на крышу в теплую погоду и достаточно эластичен, можно просто подвернуть края листов, выступающих за плоскость ската, и закрепить гвоздями с тыльной стороны стропил.

Как класть ондулин на крышу правильно, как прибивать, видео
Научитесь правильно класть ондулин на крышу своими силами. Узнайте, как стелить и прибивать ондулин вместе с тематическим видео.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Чтобы кровля была способна выдержать все эксплуатационные нагрузки, монтаж этого материала должен выполняться по определенной технологии, рекомендованной производителем:

Укладка осуществляется с учетом направления ветров

Листы ондулина укладываются с нахлестом

Размер нахлеста зависит от угла уклона

Крепление ондулина осуществляется специальными гвоздями с закрывающимися шляпками

Укладка ондулина на коньке крыши

Конек, ендова и торцовые планки устанавливаются последними

Источник: https://krovlyaikrysha.ru/kak-ukladyivat-ondulin.html
