Как уложить стропила на односкатную крышу?

Как уложить стропила на односкатную крышу?

Еще совсем недавно форма односкатной крыши была приоритетом многоэтажных зданий при строительстве спортивных сооружений, торгово-развлекательных центров.

К ее устройству прибегали застройщики, возводя дачные домики, а также хозяйственные постройки: гаражи, баньки, веранды.

Однако современные веяния в архитектуре предлагают использовать такую конструкцию крыши и в проектах жилого малоэтажного строительства.

Поиск оригинальных идей часто приводит к решению строить в современном и лаконичном стиле хай-тек или скандинавской стилистике. В этих вариантах односкатная крыша становится особенно актуальной.

Единственный скат такой крыши опирается на несущие стены, которые отличаются разной высотой. Подобный вид оформления верхней части строения – простой по устройству и экономичный по затратам.

Выполнить стропильную систему односкатной крыши своими руками не составит особых сложностей застройщику, если ему не впервой держать в руках строительный инструмент.

Однако, чтобы достичь желаемого результата, необходимо разобраться, как монтируется стропильная ферма односкатной крыши, какую последовательность работ нужно соблюдать и какие факторы учитывать.

В эти тонкости мы и хотим посвятить заинтересованного застройщика.

Расчет стропильной системы односкатной крыши

Важную роль в устройстве односкатной крыши играет правильно выбранный уклон, от него зависит надежность конструкции.

В зимнее время, в период обильных снегопадов, крыша испытывает серьезные нагрузки, оказывают на нее большое давление и атмосферные явления в виде дождей и ливней.

Поэтому для районов с обильными осадками нормы и правила рекомендуют соблюдать угол наклона ската до 45 градусов.

Стропильная ферма должна не только противостоять снеговой и ветровой нагрузке, но и выдерживать собственный вес и вес кровельного покрытия.

Поэтому при определении минимального значения наклона учитывают:

• среднемесячный уровень осадков в местности строительства;
• применяемый кровельный материал;
• площадь строения;
• особенности вентиляции.

Если вы планируете настилать кровлю из металлочерепицы, то рекомендуемый угол наклона должен составлять 35, для шифера – 20 –30 градусов.

Диапазон этого показателя для профнастила колеблется от 8 до 20 градусов, и действует поправка на погодные условия.

Металлические фальцевые кровли настилают при уклоне ската, который варьируется в пределах 18 – 30 градусов.

Рассчитывая угол наклона ската, принимают во внимание и расположение будущего строения. Дом нужно размещать наклоном крыши к наветренной стороне, здесь же обустраивать водосточную систему.

Серьезное значение в расчете имеет такой показатель, как расстояние между стропилами односкатной крыши. При слишком большом шаге между элементами стропил не удастся добиться устойчивой конструкции к внешним влияниям.

При необоснованно малом шаге каркас приобретает значительный вес, оказывая давление на несущие стены и основание дома.

Правильно рассчитанный шаг, сечение всех элементов фермы, длина стропильных ног, применяемые варианты узлов крепления – все эти параметры в совокупности создают надежную стропильную систему.

Немаловажную роль играет длина пролета здания и вес кровельного материала, от этих показателей зависит количество устанавливаемых стропил и необходимость установки дополнительных опор для стропильных ног.

Чтобы правильно выполнить эти расчеты, на помощь застройщикам приходит интернет. В сети можно найти специальные программы, которые в считанные минуты сделают верные вычисления, и вы получите оптимальный вариант параметров будущей стропильной фермы.

Stroy-calc — Профессиональные строительные калькуляторы

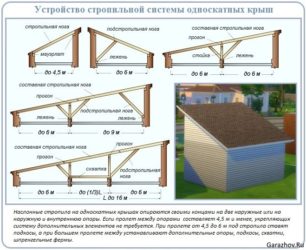

Устройство стропильной системы односкатной крыши

Нужный уклон кровельной конструкции достигается разницей в высоте торцовых стен, и для этого существует два способа решения:

• выполнить кладку одной из стен выше на расчетную величину;
• на одной из одинаковых по высоте несущих стен установить подпорные стойки, наверх уложить прогон, на который при устройстве стропильной системы будет опираться верхняя часть стропил.

Рассматривая первый вариант, в котором кладка одной стены выполнена выше, последовательность работ будет складываться из следующих процессов:

1. На обе несущие стены укладывают балки мауэрлата и крепят их с помощью анкеров, которые забивают в стену или закладывают предварительно в кладку. В качестве материала для этого элемента выбирают брус из хвойных пород дерева сечением 100х100 мм либо 150х150 мм. Под стропила в уложенных балках вырубают специальные гнезда. Мауэрлату требуется надежная защита от влаги, поэтому обязательно выполняется гидроизоляция.
2. Монтируют стропила, соблюдая шаг 60 – 70 см. Данная величина шага позволяет накрывать односкатную крышу любым материалом. Для легких кровельных систем в качестве материала для стропил подойдут обрезные доски. Их укладывают, вынося за стены на расстояние 40 – 50 см. Такие свесы обеспечат защиту стен от осадков. Если же стропильные ноги имеют большую длину, то рекомендуется использовать прочный клееный брус, который не подвержен деформациям и способен выдерживать серьезные нагрузки.
3. Устанавливают подпорки. Этот элемент предусматривается в том случае, если значение длины стропильных ног превышает 4,5 метра.
4. При ширине строения больше, чем 4,5 метра потребуется монтаж дополнительных стоек. Их упирают на балки, которые в свою очередь нуждаются в усилении, для чего используют раскосы или подстропильные ноги.
5. Затем крепят на стропила обрешетку. Она обеспечит жесткость конструкции каркаса односкатной крыши. Толщина обрешетки и шаг между элементами предусматривается в зависимости от выбранного кровельного покрытия. Мягкая черепица и рулонная кровля требуют создания обрешетки из фанерных кровельных листов.

Как закрепить стропила на односкатной крыше при равных по высоте стенах? Установка стропил требует монтирования дополнительных вертикальных элементов.

Как и в первом случае, не обойтись без мауэрлата, который помещается на верхний ряд кладки из кирпича или на специальный армопояс. Предварительно выполняется укладка гидроизоляционного слоя.

На одной из стен монтируют в вертикальной плоскости стойки, поверху которых обустраивается прогон. Далее работы проводятся аналогично с первым вариантом: собирается каркас.

Сначала ведется установка стропил односкатной крыши, затем монтируется обрешетка.

Если односкатная крыша строится над жилыми помещениями, то обязательным этапом является пароизоляция стропильной системы и утепление крыши.

Часто владельцы применяют так называемую вентилируемую схему, когда между слоями теплоизоляции и влагозащиты существует воздушная прослойка, а по бокам кровли специальные отверстия.

Такой подход позволяет свободно циркулировать воздуху, сводя до минимума возможность возникновения конденсата. Устройство вентиляции в значительной степени увеличивает эксплуатационный срок данного вида крыши.

Какие преимущества и недостатки у односкатных крыш

Идеальных конструкций не существует, поэтому каждый вид крыши имеет свои плюсы и недостатки. Достоинством и положительными характеристиками односкатных крыш считают:

• простоту монтажа, что позволяет выполнить работы своими руками;
• небольшой вес каркаса по сравнению с другими вариантами крыш, поскольку он состоит из минимального количества элементов;
• экономия древесины, кровельного материала и доборных элементов, что серьезно сокращает финансовые затраты;
• возможность использования практически любого кровельного материала.
• низкая парусность;
• при среднем уклоне ската до 30 градусов упрощается обслуживание и ремонт кровли.

К преимуществам относят также отсутствие в односкатной крыше ендов и примыканий, которые считаются местами особенно подверженными образованию протечек.

Когда говорят о недостатках односкатной крыши, то упоминают высокую восприимчивость к нагрузке от массы снега и необходимость выполнять дополнительную гидроизоляцию при небольшом уклоне ската, дабы предотвратить возможные протечки. Правильные расчеты уклона, учитывающие погодно-климатический фактор, и верно подобранные элементы стропильной системы (сечение бруса), способны свести к минимуму негативные факторы.

Минусом данного вида крыши считают невозможность устройства мансарды в подкровельном пространстве. Но это касается только строений с небольшим параметром ширины.

К недостаткам относят также неэстетичный вид односкатной крыши. Однако этот недостаток можно превратить в достоинство.

Планируя выполнение односкатной крыши с малым углом наклона, реально сделать ее эксплуатируемой.

Или выполнить скат, выдающимся за пределы фронтона, чтобы он служил навесом для оригинальной террасы, опираясь на конструкции столбиков.

Еще на заметку застройщику о тонкостях устройства односкатной крыши:

• Крышу рекомендуют устанавливать таким образом, чтобы нижняя часть ската находилась с подветренной стороны.
• Для устройства каркаса нужно использовать только сухой пиломатериал. Применение сырого материала приводит к ослабеванию креплений и расшатыванию конструкции по мере высыхания древесины.
• Деревянные элементы стропильной фермы предварительно обрабатывают огнестойкими составами и антисептическими растворами, уберегая древесину от гниения, образования плесени и насекомых. Таким образом удается продлить эксплуатационный срок строения.
• Конструкции односкатных крыш с незначительным уклоном целесообразно планировать при строительстве домов в южных и степных районах, где выпадает мало осадков, но наблюдаются высокие ветровые нагрузки.

Источник: https://iso-incru.com/kak-ulozhit-stropila-na-odnoskatnuyu-kryshu/

Односкатная кровля своими руками

Сделать односкатную крышу не сложно. К тому же себестоимость односкатной крыши гораздо ниже, чем любой другой: двускатной, шатровой, вальмовой.

Не буду утверждать, что такая кровля подойдет для большого коттеджа. Но для маленьких домов, гаражей, террас это самый удачный вариант.

Плюсы и минусы односкатной крыши

У такой конструкции много достоинств:

1. Меньше расход материала.
2. Проще монтаж.
3. Дом с односкатной кровлей выглядит оригинально.
4. Если гараж или хозяйственное помещение пристраивается к жилому дому, устройство односкатной крыши – оптимальный вариант: примыкание односкатной крыши к стене сделать гораздо проще, чем мудрить с ломаной кровлей.

Минус, увы, тоже есть.

Дом с односкатной крышей в большей степени подвержен разрушению из-за ветра и снежной массы.

Обратите внимание

В средней полосе рекомендуется минимальный угол односкатной крыши 20 градусов.

Вообще, чем больше угол, тем выше ветроустойчивость и активнее сход снежной массы.

Особенности односкатной крыши

Расчет односкатной крыши производится исходя из снеговых и ветровых нагрузок в регионе, а также зависит от материала кровельного покрытия, от его веса и особенностей.

Стропильная система выполняется из бруса и доски, покрытие – по желанию: листовой металл, профнастил, ондулин, мягкая кровля, керамическая или металлочерепица и т.д.

Кроме обычной наклонной есть и другие виды односкатной крыши (например, ломаная односкатная крыша). Но мы сейчас рассмотрим самый простой вариант.

Последовательность монтажа односкатной крыши

Перед началом монтажа все деревянные части следует обработать антисептическим составом.

I. Выставляем мауэрлат для односкатной крыши

Мауэрлатом называется опорный брус для стропильной системы.

У двускаток он опоясывает стены по периметру. Одним концом стропильная нога опирается на конек, вторым – на брус мауэрлата.

У односкаток конька нет, его функцию выполняет та стена, которая выше. Стропило опирается на два бруса, венчающие высокую и низкую стены. На наклонные стены брус не кладут.

У деревянных построек мауэрлатом является верхний венец сруба. У кирпичных или бетонных брус кладут поверх стены.

В нашем случае наклонные стены несколько выше, чем прямые. Брус мауэрлата будем класть заподлицо с ними.

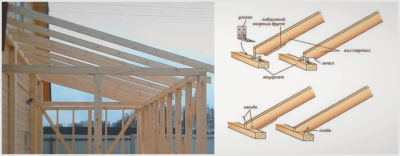

II. Монтаж стропил односкатной крыши

Для стропил можно использовать доски пять на десять сантиметров. Длина на 30-50 см больше длины ската (излишек пойдет на свес односкатной крыши).

Шаг между стропилами зависит от наклона односкатной крыши и веса кровельного материала, например:

• Керамическая черепица, шифер – метр-метр двадцать;
• Профнастил – полтора.

1. Разметить на мауэрлате места под пазы для врезки стропил. Между крайними ногами и наклонными стенами нужно оставить зазор в пять сантиметров.

2. Вырезать пазы. Ширина – чуть больше толщины стропильной ноги, наклон соответствует наклону кровли. Доски будем ставить вертикально.

3. Поставить две крайние стропильные ноги в пазы.

4. Протянуть между ними леску. Она будет регламентировать плоскость установки остальных стропил.

5. Поставить остальные стропила, прибить каждое к мауэрлату несколькими длинными гвоздями (от 12 сантиметров).

III. Карниз односкатной крыши

Свесы для прямых стен у нас уже есть, это продолжения стропильных ног. Для торцевых свесов делаем карнизные кобылки. Подойдут те же доски, из которых мы изготавливали стропила.

1. Раскатать по верхним срезам наклонных стен рубероид.
2. Установить на углах две кобылки. Их верхние срезы должны располагаться в той же плоскости, что и у стропильных ног. Поэтому на каждой кобылке выпиливается угол, дощечка «надевается» на стену и упирается торцом в крайнее стропило.
3. К стропилам эти (и все последующие) кобылки крепятся с помощью двух гвоздей. Гвозди забиваем сквозь стропило в торец дощечки.
4. Крайние дощечки крепим к поверхности наклонной стены кровельными уголками.
5. Между верхней и нижней кобылкой протягиваем маркировочную леску. По леске через 80-100 сантиметров ставим промежуточные дощечки.
6. Аналогичным образом делаем свес на противоположной стороне.
7. По всему периметру стропильной системы к концам стропил и кобылок прибиваем ветровые доски. Подойдет доска 2,5 на 20 см.

Дальше нужно закрыть мауэрлатный брус снаружи. Выполняется это материалом, из которого сделаны стены.

IV. Гидроизоляция холодной кровли

В качестве гидроизоляционного материала можно взять рубероид, специальную мембрану, полиэтиленовую пленку. Материал расстилают на стропилах и прибивают скобами.

Соседние полосы пленки кладут с нахлестом, стыки фиксируют скотчем. Поверх гидроизоляции ставят обрешетку.

V. Утепление односкатной крыши

Вышеописанный способ подходит только для сезонных построек: летней кухни, летнего душа. В крайнем случае, для неотапливаемого гаража. Во всех остальных случаях крышу нужно утеплять.

Самый доступный способ утепления – пенопласт или базальтовая вата.

Лучше всего использовать каменную (базальтовую) вату: она ненамного дороже, гораздо прочнее, неподвержена воспламенению, ее не грызут мыши и не расклевывают птицы.

1. Кладем гидроизолирующий слой, как описано выше.
2. Из утеплителя вырезаем заготовки по ширине шага между стропилами и ставим между стропильными ногами враспор снизу. Соседние плиты должны стыковаться плотно. Если есть небольшие зазоры и отверстия, их нужно заткнуть кусочками утеплителя.
3. Ниже утеплителя натягиваем еще один слой пароизоляции. Фиксируем так же, как предыдущий.

VI. Обрешетка односкатной крыши

Сечение досок обрешетки и шаг между ними зависят:

• от снеговой и ветровой нагрузки;
• от кровельного материала.

Например, если мы собираемся крыть кровлю металлочерепицей, то рекомендуемый шаг обрешетки четко прописан в инструкции к данной марке черепицы.

VII. Покрываем кровлю

Если в качестве кровельного материала используется профильный металл (металлочерепица, профнастил), обязательно нужно сделать контробрешетку. Она обеспечит крыше дополнительную жесткость и вентиляционный зазор между утеплителем и кровлей.

Крыша почти готова. Теперь (при желании) устанавливаем водостоки и отливы односкатной крыши, а дальше укладываем кровельный материал в соответствии с инструкцией к нему.
