Как усилить стропила двухскатной крыши?

В этой статье:

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
затем демонтируют поврежденный кусок балки мауэрлата;
подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

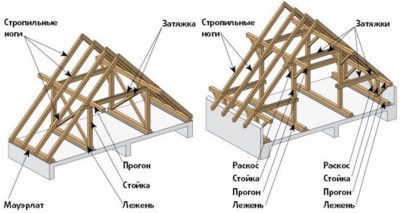

Стропильная система двухскатной крыши: доступное описание устройства и монтажа для новичков

Как устроена стропильная система двухскатной крыши? Каких видов она бывает и как ее сделать самостоятельно, чтобы не привлекать специалистов? Я задумывался об этом раньше. Теперь же, набравшись опыта в этом деле, точно передам технические моменты ее возведения.

Система двускатной крыши образована треугольниками — стропильными фермами

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Стропильные ноги формируют скаты крыши

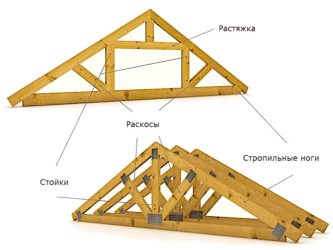

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Кобылки служат продолжением стропил для обеспечения свеса крыши

Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Висячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.

Если вместо внутренних стен строение имеет колонны, допускается чередование наслонных и висячих стропильных ферм. Кроме того, существует комбинированный вариант, когда ферма имеет стойки, и дополнительно стропила усилены затяжкой.

Основные нюансы монтажа стропильной системы

Монтаж стропильной системы можно условно поделить на четыре основных этапа:

Несколько слов о проектировании

Проектирование кровли заключается в определении наиболее подходящей конструкции, и дальнейшем ее расчете. Что касается конструкции, то она подбирается индивидуально в каждом отдельном случае. Об основных нюансах конструкций я рассказал выше, поэтому далее рассмотрим, как выполнить расчет.

Угол ската. Расчет начинается с определения угла ската крыши. Чтобы правильно выбрать угол, нужно учитывать следующие требования и рекомендации:

Щипцовая крыша должна иметь наклон более 5 градусов;
В регионах с обильными осадками угол наклона следует сделать не менее 30-40 градусов, так как при уменьшении угла ската увеличивается снеговая нагрузка;

При увеличении угла ската снижается снеговая нагрузка, но увеличивается ветровая

Без особой надобности лучше не делать большой уклон. Дело в том, что при увеличении угла наклона скатов увеличивается и парусность, т.е. ветровая нагрузка.Кроме того, при увеличении угла наклона повышается цена крыши, так как увеличивается площадь скатов и, соответственно, количество материалов возрастает.

Что касается самого расчета, то это достаточно сложная задача, которой посвящено множество строительной литературы. Однако в наше время можно не углубляться в формулы, а выполнить расчет при помощи онлайн калькулятора, который имеется и на нашем портале.

В этом случае вам надо лишь ввести размеры конструкции и указать некоторые ее особенности, после чего программа произведет быстрый расчет, и выдаст точный результат с указанием количества материалов, их размерами, шагом монтажа и пр.

Монтаж мауэрлата

Процесс монтажа мауэрлата выглядит следующим образом:

Иллюстрации

Описание действий

Подготовка армопояса:

На стенах по периметру здания нужно выполнит опалубку высотой около 300 мм;
Затем монтируется армирующий каркас в виде четырех прутов, связанных проволокой, как показано на схеме;
К каркасу привариваются штыри диаметром не менее 10 мм с нарезанной резьбой на конце под гайки. Шаг расположения штырей должен составлять 1-1,5 м.Высота штырей должна быть такой, чтобы после монтажа мауэрлата можно было накрутить гайки;
Подготовленная опалубка заливается бетоном;

Монтаж мауэрлата:

После застывания бетона и набора им прочности нужно гидроизолировать армопояс. Для этого его можно обработать мастикой и сверху уложить рубероид;
Далее надо подготовить своими руками брус и проделать в нем отверстия под штыри;
В завершение работы брус надевается на штыри и сверху закручиваются гайки.

Под гайки обязательно подложите широкие шайбы, чтобы они не продавили древесину.

Если дом деревянный, т.е. выполнен из бруса или бревен, то стропильная система двухскатной кровли опирается на верхний венец, который выполняет функцию мауэрлата.

Сборка стропильной системы

Стропильная система двускатной крыши может собираться разными способами. Иногда стропильные фермы собирают на земле, и затем поднимают и крепят к мауэрлату и коньковому прогону.

Если строение большое, стропильная система крыши собирается «на месте», т.е. на стенах. На мой взгляд, таким способом удобней собирать не только большие, но и маленькие конструкции.

Поэтому далее я расскажу, как выполняется монтаж крыши своими руками «на месте»:

Иллюстрации	Описание действий
Запил стропильных ног: Обрежьте балки по длине согласно проекту; Сделайте запил под мауэрлат и стык стропильных ног в коньковом узле. Чтобы быстро выполнить эту операцию, можно сделать шаблон — запилить на месте доску. После этого вы сможете прикладывать доску к балкам и обрезать их.
Монтаж временных стоек: Измеряйте торцевые стены, и с двух сторон обозначьте центр; Закрепите по центру каждой стены стойки, как показано на фото. В процессе монтажа стоек обязательно используйте уровень, чтоб они были установлены строго вертикально. Стойки позволят временно закрепить на них стропила.
Монтаж стропильных ног: Установите первую стропильную ногу. Для этого сверху закрепите ее на стойке, а снизу уложите на мауэрлат; Снизу закрепите стропильную ногу при помощи двух металлических уголков и саморезов; Точно так же установите вторую (ответную) стропильную ногу; Сверху стяните стропильные ноги ригелем; При монтаже систем с висячими стропилами нужно стянуть стропила нижней затяжкой. Если система наслонная, также монтируются лежни, стойки и подкосы согласно проекту; Точно так же собирается противоположная стропильная ферма.
Монтаж конькового прогона: Сделайте пропилы в балке по толщине стропильных ног глубиной в несколько сантиметров (можно сделать пропилы в стропилах). Шаг пропилов должен соответствовать шагу стропил; Зафиксируйте коньковый прогон в крайних стропильных фермах, воспользовавшись металлическими уголками и профилями.
Монтаж промежуточных стропил: Уложите стропила на коньковый прогон; Выровняйте стропильные ноги и зафиксируйте их металлическими уголками и саморезами на мауэрлате, а также в коньковом узле.
Монтаж обрешетки. На этом система двухскатной крыши практически готова, осталось лишь выполнить гидроизоляцию и обрешетку.Делается это следующим образом: Закрепите на стропилах гидроизоляционную мембрану при помощи степлера; Поверх пленки на стропилах закрепите рейки контробрешетки; Параллельно коньковому прогону закрепите доски обрешетки. Теперь можно выполнять монтаж кровельного материала.

На этом монтаж двухскатной крыши своими руками завершен. Надо сказать, что в зависимости от типа конструкции порядок работ может несколько изменяться, но в целом принцип остается тем же.

Вывод

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/stropilnaya-sistema-dvuhskatnoj-kryshi-727

Устройство стропильной системы двухскатной крыши

Стропильная система двухскатной крыши предназначена для устройства кровли в виде двух прямоугольников, расположенных под определенным углом друг к другу в верхней части сооружения. Такую конструкцию довольно часто используют при строительстве частных малоэтажных домов, различных строений бытового и хозяйственного назначения.

На промышленных и торговых предприятиях двухскатная крыша устанавливается на зданиях различного назначения, имеющих значительную длину, превышающую ширину в несколько раз. Конструкция содержит два ската различной длины. С фронтальной стороны устанавливается короткий скат с большим углом наклона, с тыльной — длинный, с меньшим углом наклона.

Такая конфигурация позволяет основную часть атмосферных осадков направлять в нерабочую зону территории предприятия.

Рисунок 1. Схема кобылок.

Строительство двускатной крыши является одним из малозатратных вариантов, не требует значительных физических усилий.

Исполняется относительно просто при наличии небольшого опыта работы с материалом из древесины.

Типичные несущие элементы системы, специфические термины

Рисунок 2. Схема обрешетки.

При изготовлении деталей стропильной системы двухскатной крыши используется пиломатериал хвойных пород дерева. Древесину твердых пород использовать нежелательно из-за большого удельного веса. Большинство элементов имеет специфические названия, понятные в основном специалистам:

Лежень — брус сечением 150х150 мм, 180х180 мм. Укладывается на поверхность внутренней несущей стены. Предназначен для выравнивания поверхности и распределения нагрузок от стоек.
Стропильная нога, или стропило, — деталь из бруса или толстой доски. Основной элемент треугольной конструкции крыши, несущий главную нагрузку от снега, дождя, ветра и других атмосферных явлений. Расстояние между стропильными ногами может быть от 0,6 до 1,2 м. Величина шага в основном зависит отвеса кровельного материала, в некоторых случаях следует учитывать особенности материала кровли.
Мауэрлат — квадратный брус с размером сторон 150-180 см. Укладывается на поверхность наружных несущих стен. При установке необходимо закрепить при помощи анкерных болтов или другим надежным способом. Распределяет нагрузку от стропильных ног на несущие стены.

Все детали двухскатной крыши соединяются между собой различным способом. Ранее конструкции собирались в основном с использованием скоб, гвоздей, шпилек с резьбой. Сейчас производители строительных материалов предлагают большой ассортимент различных кронштейнов для сборки крыш любой конфигурации. Крепление большинства деталей выполняется саморезами необходимого диаметра и длины с усилением специальными шипами в кронштейнах.

Дополнительные элементы системы стропил

Рисунок 3. Схема арки с тремя шарнирами.

Кроме несущих деталей в конструкциях используются дополнительные усиливающие элементы:

Кобылки (рис. 1) — используются для увеличения длины стропильных ног. Устанавливаются в нижней части для устройства карнизного свеса. Толщина кобылок несколько меньше размеров стропил.
Свес крыши, или свес карнизный, — элемент крыши, выступающий за край стены примерно на 40-50 см. Предназначен для защиты стен от атмосферных осадков.
Конек — элемент, соединяющий в верхней части все стропильные ноги системы. Устанавливается в горизонтальном положении.
Обрешетка (рис. 2) — доски или бруски, устанавливаемые для крепления кровли. Располагаются перпендикулярно стропильным ногам, дополнительно выполняя функцию их крепления. Принимают основное усилие от материала кровли, распределяют ее на стропила. Для устройства желательно применять обрезной пиломатериал. При ограниченных средствах можно использовать необрезной, очистив его от коры. Если кровля будет из мягкого материала, обрешетка изготавливается сплошной. Такой вариант можно сделать из досок или фанеры, обработанной защитными материалами от повышенной влажности. Когда применяется профнастил, обрешетку выполняют с определенным шагом, зависящим от веса материала и его конструктивных особенностей.
Подкосы — элементы из бруса или толстой доски, усиливающие основную конструкцию. Распределяют усилие от стропильных ног на несущие детали. Собранная конструкция из подкосов и затяжек получила название фермы — укрупненной детали с необходимым запасом прочности.
Стойки — изготавливаются из отрезков пиломатериала прямоугольного или квадратного сечения. Устанавливаются в вертикальном положении под сходом скатов. Нагрузка от углового соединения стропил крыши распределяется через стойки на внутреннюю несущую стену.

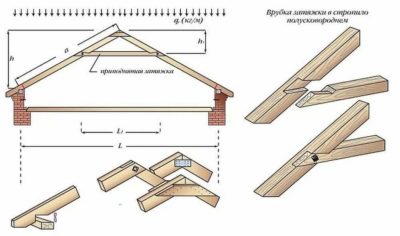

Затяжка — брусок или доска, выполняющие крепление стропил в висячей системе. Создает жесткую форму треугольника между стропильными ногами, компенсируя усилие на расползание.

Для изготовления дополнительных деталей можно использовать пиломатериал с сечением, аналогичным для несущих деталей. В целях экономии можно рассчитать и приобрести изделия меньшего сечения.

Два типичных способа устройства стропильных систем

Рисунок 4. Схема соединения нижних концов деталей.

Стропильную систему двускатной крыши можно устроить двумя основными способами:

висячая стропильная система;
система наслонного типа.

Висячая система используется для зданий с расстоянием между наружными стенами меньше 10 м, без внутренней несущей стены в середине постройки. При другой конфигурации здания применяется наслонная конструкция стропил.

Если в здании имеются колонны, расположенные по одной из центральных осей, возможно использование комбинированного варианта. Стропильные ноги, расположенные над колоннами, монтируются с упором на поверхность колонн, между ними устанавливаются висячие стропила.

Висячая стропильная система

В конструкциях этого типа установка стропильных балок выполняется на поверхность наружных стен. Недостатком способа является возникновение усилия, распирающего стены. Для компенсации нагрузки балки стягивают при помощи затяжки. Конструкция принимает вид жесткого треугольника, сохраняющего свою форму под воздействием нагрузок. В некоторых случаях роль затяжек могут выполнять балки перекрытия. Такая схема используется при устройстве в чердачном пространстве мансарды.

Конструкции висячих стропил можно выполнить в различных вариантах:

Схема усиленной конструкции.

Простой вариант арки с тремя шарнирами (рис. 3) — конструкция представляет собой жесткий треугольник, двумя сторонами которого являются стропильные ноги. Основная нагрузка создает усилие на изгиб деталей. Усилие на третьей стороне направлено на растяжение конструкции, поэтому вместо деревянной детали можно использовать стальную стяжку. Соединение нижних концов деталей можно собрать различными способами (рис. 4), врезкой балок в затяжку, использованием деревянных элементов или металлических кронштейнов.
Усиленная конструкция (рис. 5) — двухскатная стропильная система, использующаяся для устройства крыш больших зданий производственного назначения с расстоянием между стенами больше 6 м. Для использования в жилых зданиях небольших размеров эта система не подходит. Особенностью конструкции является распределение веса затяжки на конек. Поскольку цельный пиломатериал необходимой длины (6 м и более) найти практически невозможно, затяжка изготавливается из отрезков. Соединение всех элементов выполняется прямой или косой врезкой. Центральная деталь называется бабкой. Соединение бабки с затяжкой выполняется цанговой скруткой с возможностью регулировки натяжения.
Устройство арки с затяжкой в верхней части стропильных балок (рис. 6) используется при оборудовании в чердачном пространстве мансарды. При этом усилие на растяжение в стропильных балках возрастает. Нижние концы балок крепятся к брусьям мауэрлата. Крепление должно ограничивать перемещение балок в стороны по брусу, но допускать скольжение поперек. Этим обеспечивается равномерное распределение нагрузки и устойчивость всей системы. Стропильные балки должны образовывать свес.

Разработано много вариантов устройства систем висячего типа. Большинство используется при относительно небольших размерах строений без несущих конструкций внутри зданий. Для построек большего размера нужно использовать систему стропил наслонного типа.

Наслонная стропильная система

Основным отличием этой системы является установка вертикальной балки, опирающейся на внутреннюю несущую стену, расположенную посередине здания. Такая конструкция необходима, когда двухскатная крыша устанавливается на здание с размером между стенами свыше 10 м.

Рисунок 6. Устройство арки с затяжкой в верхней части стропильных балок.

Правильно выполненная система безраспорных стропильных балок позволяет избавиться от распирающих стены усилий. Поверхность скатов подвергается только усилию на изгиб. Существует 3 основных варианта устройства таких систем. При всех вариантах нижние концы стропильных балок крепятся по способу скользящей опоры. Для страховки между опорным бруском и стропильной ногой устанавливается дополнительное крепление.
Можно использовать стальную полосу, стяжку проволокой. Варианты различаются по способу соединения верхних концов стропильных балок, стыковки с брусом конька. Один из вариантов предполагает укладку стропил на брус в виде скользящей опоры с устройством выреза. Крепление можно выполнить при помощи кронштейнов или специальных скоб. Двускатная крыша, устроенная по следующему варианту, является самой популярной из-за простоты устройства. Верх стропильных балок можно сделать встык или внакладку с вырезанием пазов. Угол нужно скрепить любым из доступных способов и зафиксировать на брусе конька. Третий вариант предполагает жесткое соединение прогона и стропильных балок. Для крепления на стропильные ноги набивают отрезки досок по двум сторонам. На брусе образуется большое изгибающее усилие, но снижается нагрузка на балки стропил.
Двускатная крыша для здания с размерами до 14 м должна иметь усиленную стропильную систему. Одним из вариантов повышения прочности является монтаж подкоса. Деталь принимает на себя нагрузку от стропильной ноги, испытывая усилие на сжатие. Чтобы правильно выбрать положение установки элемента, нужно вымерить угол в 45-53° от горизонтальной плоскости здания. Устройство дополнительной опоры превращает обычную балку в усиленный вариант, состоящий из двух пролетов. Для установки подкосов расчеты не требуются, следует просто закрепить его под стропильной балкой, вырезав с максимальной точностью угол стыковки.

Технология устройства двухскатных крыш несложная, все можно выполнить своими руками. Работы нужно начинать с установки и крепления основания на стены, затем смонтировать фронтоны. Работы по изготовлению стропильных балок и укрупнению конструкций желательно выполнять на земле, собранные элементы поднимать, устанавливать на здании, фиксировать при помощи временных креплений. После сборки и установки всех элементов следует закрепить обрешетку и приступать к монтажу кровли.

Источник: https://1pokryshe.ru/stropila/stropilnaya-sistema-dvuxskatnoj-kryshi.html

Стропильная система двухскатной крыши: важные советы

Одно из наиболее разумных и экономически выгодных решений при возведении крыши в частном доме – это двухскатная крыша. Хотя по первому впечатлению такая крыша кажется сооружением, которое легко можно построить самостоятельно без особенных знаний и усилий, эта мысль неверна.

Двухскатная крыша должна оберегать здание в любых погодных условиях, а для этого требуется соорудить каркас и всю стропильную систему. Подобная работа требует определенных навыков и знаний, и для любителя достаточно сложна. К тому же следует помнить, что исправить те огрехи, которые были допущены в период каркасного строительства, впоследствии невозможно.

Конструкция двухскатной крыши

Каркасное сооружение для двухскатной крыши обязательно содержит следующие детали:

1. Стропило – еще называют стропильными ногами. Можно сказать, что это ведущая конструктивная деталь. Деревянные стропила используют при возведении небольших домов, чаще всего – в индивидуальном строительстве. Стропильные ноги из металла или бетона применяют в тяжелых кирпичных и высоких бетонных зданиях.

Стропильные ноги необходимы для обустройства обрешеточного основания. В двухскатной крыше стропила размещают вдоль длины объекта, при их установке требуется соблюдать определенный угол наклона по отношению к стене. Длина стропильных ног рассчитывается заранее, еще при планировании здания, на этапе монтажа их длина не изменяется.

Монтируются стропила на интервале друг от друга, который определяется конструктивно.

2. Обрешетка служит основой крепления всей кровли. Чтобы сделать обрешетку, используют либо доски, либо брусья. Их задача: соединить стропильные ноги от основания крыши и до верха ската. В зависимости от материала, которые будут использоваться для покрытия крыши, определяется интервал между деталями обрешетки.

3. Мауэрлат – брус из дерева, который служит основанием для крепления каркаса и стропильной системы всей кровли. Мауэрлат чаще всего имеет следующие размеры: 10×10 см, 10×15 см или 15×15 см. Предназначен он, чтобы нагрузка, которую создает крыша на стеновые поверхности, распределялась равномерно. Мауэрлат помогает скатам крыши не уйти в разные стороны из-за действия нагрузок с внешней стороны.

4. Коньковый прогон – это доска, которая соединяет обе поверхности крыши. Находится прогон на самом верху двускатной крыши. Для прогона берется доска или брус габаритами 5×15 см или 5×20 см. Если из-за существенной длины пролета одной доски для конькового прогона не хватает, берется несколько брусов, которые укрепляются стойкой. Тогда стойку располагают между лежнем – бревном, которое аккуратно помещается под коньком вдоль пролета и самим коньком. Подкосы служат для соединения стойки и прогона. Чаще всего для прочности конструкции прогон располагают над несущей внутренней стеной.

5. Ригель – доска, которая соединяет стропила, размещенные на противоположных скатах крыши. Чтобы сделать ригель, требуется доска, сечение которой аналогично сечению стропильных ног. Ригель располагается внахлест. Для большей надежности возможна установка стоек между лежнем и ригелем.

Обеспечение устойчивости крыши

На кровлю всегда действуют значительные нагрузки, поэтому конструктивная устойчивость чрезвычайно важна. Такая стабильность осуществляется при помощи различных деталей, которые дополнительно усиливают каркасную систему: раскосы и подкосы, различные диагональные детали, связывающие основные.

Все деревянные детали конструкции стропильной системы и всей кровли перед монтажом проходят тщательную обработку специальными смесями. Цель обработки – увеличить время службы деревянных деталей крыши. Для этого их обрабатывают антигрибковыми противомикробными растворами. Также деревянные элементы проходят обработку для уменьшения восприимчивости к огню.

Построить двухскатную мансарду сложнее, чем простую двухскатную крышу. Расчет площади двухскатной крыши

Разумеется, необходим предварительный расчет площади будущей крыши, чтобы приобрести нужное количество материала из дерева, утеплителей, пленок гидроизоляционных и паронепроницаемых. Рассчитать материал для двухскатной крыши нетрудно, потому что такая форма крыши не имеет сложных изгибов. В расчет не берутся мелкие детали, такие как проемы для дымоходов и вентиляции или для мансардных окон.

Для правильного подсчета следует расстояние конькового прогона умножить на длину от верха конька до перекрытия потолка. Полученное произведение этих данных означает сечение по вертикали подкрышного пространства, его максимальную площадь. Данную величину следует разделить на синус угла, который образуют стропила. Таким образом, определяется площадь одной стороны двухскатной крыши.

Количество необходимого материала для работы зависит от его разновидности и назначения.

Установка стропильной системы

На наклонные балки стропил ложится вся нагрузка. Например, зимой это снег, также это может быть ветер, создающий динамическую неравномерную нагрузку. Не меньшую нагрузку оказывает и вес мастера, который монтирует или ремонтирует крышу, и материалы, которые используются во время ремонтных работ. Необходимо, чтобы нагрузка распределялась равномерно на всю стропильную систему.

Вся сложность состоит в том, что невозможно заранее высчитать максимальную нагрузку на стропильный каркас и на отдельно взятое стропило, хотя посчитать размер поперечного сечения стропил разного размера легко.

Традиционно, опираясь на строительную практику, размер поперечного сечения деревянных стропил определяют, исходя из расстояния между стропилами и их длины. Если крыша утепляется, то интервал между стропилами определяется габаритами утеплительных паков.

Закрепление стропил

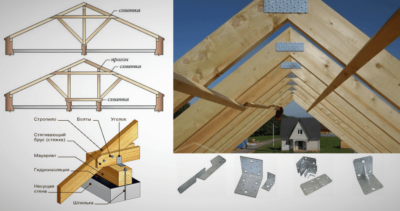

Каждое стропило прикрепляется к мауэрлату при помощи трех гвоздей: один забивают через верхнюю часть стропила, а с его противоположных сторон – два гвоздя. Таким образом, стропило прикрепляется к мауэрлату, при этом исключаются его колебания и перемещения. Ни в коем случае нельзя ослаблять мауэрлат. Чтобы это исключить, отверстия прорезаются исключительно на стропилах. Лучше, если горизонтальная часть прорези находится на горизонтальной плоскости мауэрлата, при этом в вертикальную часть мауэрлата упирается стропильный выступ.

Мастера в своей работе используют три возможных варианта крепления стропил:

— стропила, размещенные в разных скатах крыши, обрезают так, чтобы получился угол, равный углу наклона крыши к стене. Тогда при соединении стропила будут иметь равные углы. Скрепляют стропила либо при помощи металлических пластин, стянутых болтами, либо при помощи деревянных планок, прибитых гвоздями. В этом случае необходимо также укрепить верхнюю стропильную плоскость при помощи гвоздя не менее 15 см;
— угол стропильного наклона рассчитывается, исходя из высоты конькового прогона, на нем и располагают стропила обоих скатов. В этом случае стропила разрезаются так, чтобы половина толщины конька была равна горизонтальной плоскости стропила. Стропила скрепляются металлическими элементами, которые помещаются над пролетом. Этот вид крепления называют висячим, он имеет, по крайней мере, одну степень свободы. Поэтому внизу стропило прикрепляется к мауэрлату жестко;
— наконец, наиболее элементарный метод – внахлест. Тогда стропила располагают с равным углом наклона. Скрепление происходит при помощи болтов или шпилек, под которые надо подложить большие шайбы.

Какой бы способ ни применялся, вначале необходимо разметить стропила при помощи заранее подготовленного шаблона.

Источник: https://postroy-dom.com/krysha/1128-dvuhskatnaya-krysha-stropilnaya-sistema.html
