Как усилить стропильную систему двухскатной крыши?

Как правильно сделать стропильную систему двухскатной крыши своими руками

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

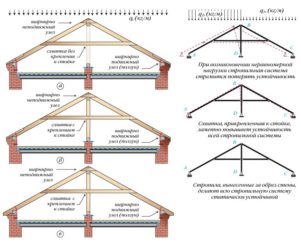

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

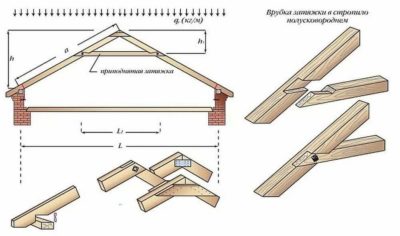

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длинастропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

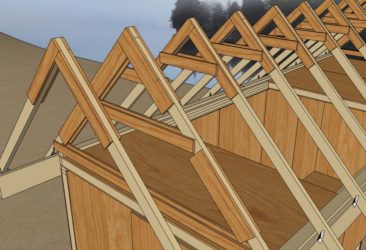

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна.

Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель.

С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Источник: http://KakPostroit.by/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi-svoimi-rukami.html

Усиление деревянных стропильных конструкций

С течением времени деревянные стропильные конструкции могут повреждаться из-за большой снеговой нагрузки, подвергаться гниению из-за попадания влаги, деформироваться из-за ошибок при расчете крыши или монтаже стропильной системы. Причиной повреждения стропил может быть и использование некачественного материала — сырых, подгнивших, с большим количеством сучков досок. В этих случаях необходим ремонт или усиление стропил.

Также в процессе создания стропильной системы производится конструкционное усиление. Под этим подразумевается использование различных стоек, подкосов, перемычек, которые распределяют нагрузку. Без них стропильные ноги пришлось бы делать очень толстыми и тяжелыми, что повысило бы нагрузку на стены здания. Без таких дополнительных элементов можно обойтись только в маленьких строениях — гаражах, банях.

В чем заключается усиление стропил

Может потребоваться

• увеличение несущей способности стропил,
• усиление стропильных ног в нижней части, в месте соединения с мауэрлатом,
• укрепление поврежденных стропил,
• увеличение угла ската крыши и постройка новой стропильной системы,
• укрепление узлов стропильной системы при некачественном соединении элементов.

Для усиления стропил используются брусья и доски, они должны быть первого сорта и хорошо просушены. Лучше брать хвойные породы дерева. Также для скрепления элементов стропильной системы друг с другом понадобятся металлические уголки, перфорированные пластины и проволока.

Как увеличить несущую способность стропил

Необходимость в усилении деревянных стропил может возникнуть, если они недостаточно прочны на прогиб, даже если их сечение подходит для нагрузки, которая на них приходится. Для этого используют

• разгружающие балки (подмоги),
• подкосы,
• двухсторонние накладки.

Подмоги ставятся между мауэрлатом и подстропильной ногой (подкосом). Прикрепляют их с помощью болтов или специальных пластин с зубцами.

Двухсторонние накладки применяются, чтобы избежать прогиба стропильной ноги в месте ее опирания на подкос. Именно в этом месте возникает максимальный изгибающий момент. С помощью накладок увеличивается сечение бруса на проблемном участке. Накладки крепятся гвоздями или специальными болтами.

Если стропила прогнулись, их выпрямляют с помощью домкрата (гидроцилиндра), а затем вставляют прочные горизонтальные распорки для удержания соединяемых стропил в прямом состоянии. Таким образом получается конструкция в виде буквы «А».

Важно! Прежде чем выпрямлять стропила, необходимо укрепить место их стыка с мауэрлатом, чтобы во время работы домкрата стропильные ноги не соскочили с балки.

Также иногда при реконструкции крыши требуется сделать новую стропильную систему, с ее помощью можно, например, сделать скат более крутым. Необходимость в увеличении угла ската возникает, если снег скапливается на крыше и создает на нее большую нагрузку. Новые стропила устанавливают над старыми или под ними. В таких случаях, чтобы не разбирать старых стропильных конструкций, новые связывают с ними.

Для соединения используют перекрестную дощато-гвоздевую стенку (ферму): новые стропильные ноги связывают перекрестно расположенными досками с уже имеющимися. Чаще всего такой способ применяется в наслонных стропильных системах, которые опираются на расположенную в центре здания стенку. С помощью такого приема нельзя увеличить высоту мансардного помещения.

Как усилить нижнюю часть стропил

Усиление стропил в нижней части обычно требуется в месте соединения с мауэрлатом. Нижние части стропильных ног, прилегающие к мауэрлату, и сам мауэрлат считаются самыми уязвимыми частями стропильной системы.

Для усиления стропил в месте соединения с мауэрлатом устанавливают дополнительные подкосы. Они могут упираться как с сам мауэрлат, так и в лежень. Иногда может понадобиться выпилить прогнившую часть мауэрлата. Тогда стропило усиливают так, как показано на рисунке.

Стропило временно ставят на подпорки, выпиливают сгнившие части стропильной ноги и мауэрлата. В стену забивают костыли и кладут на них балку длиной 1 м. Также можно положить на стену или перекрытие кусок лежня длиной 1 м, таким образом нагрузка распределится с одной балки на две. К стропильной ноге прикрепляются с двух сторон два подкоса, которые упирают в мауэрлат или лежень.

Подкосы крепят на гвоздях, расположенных в шахматном порядке. При этом подкосы ставят под углом, как на рисунке, чтобы лучше распределить нагрузку.

Если сгнили нижние части нескольких стропильных ног, то их временно устанавливают на подпорки, разбирают кровлю, спиливают сгнившие участки, а затем изготавливают прутковый (металлический) протез, который надевают на стропила и упирают в мауэрлат. Стропильная нога, таким образом, опирается на протез. Жесткость протеза обеспечивается подкосами.

Замена поврежденных деталей

Чтобы заменить прогнившие стропила, сначала снимают кровельный материал с обеих сторон дома. При этом выпиливают поврежденную часть и необходимо наращивание стропил по длине.

При замене горизонтальной балки устанавливают временные стойки, на которые будут опираться горизонтальные балки, затем удаляют и сохраняют стойки, на которые опиралась поврежденная балка, заменяют балку и помещают стойки обратно. Временные стойки убирают.

Если нужно заменить стойку, то сначала рядом устанавливают временную стойку, опирающуюся на доску толщиной не меньше 2,5 см. Далее поврежденную стойку удаляют, на ее место ставят новую, затем убирают временную подпорку.

Укрепление конькового узла

Соединение стропил в коньке — одни из важнейших узлов в стропильной системе. Здесь важно, чтобы доски стыковались плотно. Если вы обнаружили, что стропила разошлись в коньковом узле, необходимо состыковать их с помощью домкрата и закрепить с помощью накладки из дерева (доски толщиной не менее 20 мм) или перфорированной металлической полосы, которые прикрепляют под коньком. Также можно использовать специальные болты.

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Как продлить срок службы стропил

Стропильная система начинает гнить из-за попадания влаги, которое может произойти в результате плохого воздухообмена в подкровельном пространстве или протечек. Важно сделать хорошую гидро- и пароизоляцию кровли.

Если воздухообмен недостаточный — это можно проверить, измерив температуру на верхней границе слоя утеплителя, она не должна быть больше 2С при любой температуре нижу нуля на улице — делают дополнительные продухи. Площадь продухов и слуховых окон в сумме должна быть 1/500-1/300 площади кровли. Если используется рыхлый утеплитель, который имеет свойство слеживаться, то раз в 5 лет его разрыхляют. При необходимости толщину слоя утеплителя на перекрытии увеличивают, у наружных стен ее можно увеличить в два раза по сравнению с расчетной.

Заключение

Усилив стропильные конструкции, можно устранить недостатки или повреждения, которые возникли во время эксплуатации здания или при его постройке. Чаще всего усиление требуется в месте соединения стропильных ног с мауэрлатом. А чтобы стропила не гнили и служили долго, важно обеспечить хороший воздухообмен под кровлей и использовать качественные материалы.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/usilenie-stropilnyx-konstrukcij.html

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

• перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
• затем демонтируют поврежденный кусок балки мауэрлата;
• подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
• затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
• в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-sdelat-usilenie-stropil-varianty-ukrepleniya-stropilnoy-sistemy.html

Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

Стропильная система — это каркас крыши, который является основанием для настила кровельных покрытий.

Стропильная система призвана выдержать нагрузку крыши с учетом стихийных нагрузок: ветров, снега, дождя.

Вариант крыши утверждается еще на стадии проекта.

Назначение кровли включает в себя несколько функций: тепло в доме, защита помещения от природных явлений, поэтому стропильной системе необходимо уделить особое внимание.

Как произвести расчет стропильной системы вы можете прочитать здесь.

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

• Односкатные. Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок. Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
• Двускатные. Используются для небольших домов и дачных построек. Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
• Двухскатные ломаные. Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды;
• Трехскатные (полувальмовые). Имеют два ската формы трапеции, которые соединены одним торцевым треугольным скатом (вальмой);
• Четырехскатные (вальмовые). Используются для жилых построек, требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
• Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
• Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для мансардных крыш — двухскатные и ломаные двухскатные. Есть другие виды стропильных систем, но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

• Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
• Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании.

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки. Стропила для двухскатной крыши своими руками сделать не трудно, важно подойти к делу с умом.

Стропильные системы наслонного и висячего типа

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

• Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
• Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа.

Схема стропильных систем

Расстояние между стропилами двухскатной крыши и толщина стропила

Шаг стропил двускатной крыши — это пустое место между стропилами. От правильного расчета шага зависит функциональность крыши. Как правило, шаг составляет около метра.

Для более точного расчета расстояния между стропильными досками существует определенная схема расчета:

1. Определяют длину ската.
2. Длину ската делят на расстояние между стропилами.
3. Чтобы определить количество стропильных досок, к полученному значению добавляют единицу и округляют в сторону большего значения. Так определяют, сколько досок надо на скат.
4. Длину ската делят на количество досок, получают расстояние между стропилами.

Такой расчет не всегда окончательный.

Дополнительно следует учесть нагрузку кровельного покрытия (его массу), толщину стропила, а так же размеры стропил для двухскатной крыши.

Толщина стропильной доски во многом зависит от покрывного материала:

• Ондулин. Доски применяют сечением 5х20 см при шаге от 60 до 90 см с настилом обрешетки сечением 4х5 см;
• Металлочерепица. Доски стропильные — 5х15 см, шаг — от 60 см до 95 см;
• Керамическая черепица. Сечение доски — 6х18 см или 5х15 см, расстояние между брусками — от 80 см до 130 см;
• Профнастил. Сечение стропила — 5х15 см, 5х10 см при шаге от 60 см до 90 см;
• Шифер. Сечение бруса такое же, как на профнастил при шаге 60-80 см.

Неправильный расчет длины стропил двускатной крыши, а так же неправильный расчет показателей шага могут привести к провисанию кровли.

Установка стропил двухскатной крыши своими руками требует учесть еще вес стропильной доски и всех дополнительных креплений конструкции.

Как рассчитать стропильную систему двухскатной крыши

Из чего состоит стропильная система

Стропильная конструкция — сложная система и установка стропильной системы двухскатной крыши не лёгкая задача. Стропильная система состоит не только из стропильных досок, но и из других дополнительных элементов:

• Мауэрлата. Элемента, который распределяет всю нагрузку равномерно на опоры;
• Прогона. Доски, скрепляющей ноги стропила: вверху — конек, сбоку — боковой прогон;
• Затяжки. Соединительной балки, которая препятствует расхождению стропильных ног;
• Подкосов, стоек. Брусков, которые фиксируют устойчивость стропил, упираясь в лежень;
• Обрешетки. Решетка из брусков, которая накладывается перпендикулярно стропилам. Переносит нагрузку покрывного материала на стропильный каркас;
• Конька. Соединительной балки, служащей объединением скатов кровли;
• Кобылки. При недостаточности длины стропильных ног монтируют для образования свеса;
• Свеса крыши. Выходит за пределы нижней линии ската для предотвращения попадания на стены осадков.

Стропильная система подразумевает расположенные в одной плоскости стропила, растяжки, раскосы и стойки. Они расположены таким образом, что основная нагрузка кровельной конструкции падает вертикально на внешние несущие стены. Поэтому изготовление стропил двускатной крыши очень важный процесс.

Из чего состоит стропильная система двускатной крыши

Монтаж стропильной системы с наслонными стропилами

Стропильную систему наслонного типа применяют в том случае, когда длина пролета не превышает 6,5 метра.

При наличии несущих конструкций внутри строения имеется возможность установить дополнительные стойки.

Главной опорой стропильных ног является мауэрлат.

Лежень

После высыхания мауэрлата (через 5 дней), отмечают на брусе мауэрлата установки лежня: его ось должна быть с одинаковым отступом с каждой стороны от бруса мауэрлата. Лежень крепится на двухслойный гидроизоляционный слой анкерными болтами. К стене с внутренней стороны крепить лежень следует скрутками из проволоки или скобами. Далее делают разметку для установки стропил.

Лежень

Монтаж стропильной системы двухскатной крыши

Опорными точками наслонных стропил являются стены и стойки внутри каркаса. Стропилы монтируют шарнирными узлами крепления. При использовании ползунков для крепления, обеспечивается небольшое опущение каркаса крыши в первые годы службы кровли.

Такой метод установки необходим для предотвращения перекосов, так как в первые годы здание немного оседает.

Крепить стропильные балки следует либо путем установки их в подготовленные пазы и укрепляют крепежными элементами, либо путем крепления досчатых накладок.

Монтаж стропил

Коньковый узел

Стропила соединяют встык, обрезав край бруска таким образом, чтобы угол при соединении противоположных балок соответствовал углу ската. Забивают стропила под коньком гвоздями. Возможен вариант, при котором балки соединены болтами, гвоздем или шпилькой, то есть внахлест.

При необходимости (если предусмотрено проектом) делается пропил в стропильных балках для крепления коньковой балки (прогона).

Коньковый узел

Стойки

Стойки крепятся при небольшой длине пролета — по центру, по бокам и центру — при более широком основании крыши. Крепление производится вертикально от конька к внутренней стене.

Стойка

Прогон

Прогон — соединительная балка для закрепления стропильных ног. Крепится болтами или скобами к стойке.

Прогон

Установка кобылки

Заключительным этапом монтажа наслонной системы является установка кобылок при короткой длине стропильных ног для свеса. Для установки козырька необходимо устанавливать дополнительно небольшие стропильные доски.

Кобылки

Монтаж стропильной системы с наслонными стропилами

Стропильная система двухскатной крыши своими руками: монтаж с висячими стропилами

Стропильная система, оснащенная висячими стропилами, представляет собой треугольную конструкцию, где стороны — стропила, а основание — затяжка, соединенная с нижними пятками стропилин.

Монтаж стропильного каркаса висячего типа может обойтись без установки мауэрлата: доска, которую закрепили на двухслойную гидроизоляцию может его заменить.

Если конструкция имеет большой пролет, то к ней крепят подкосы, бабки, ригели.

Стойки в висячей системе не предусмотрены.

Затяжки

Затяжка является самой длинной балкой каркаса кровли. Чтобы предотвратить ее провис, необходимо крепить бабки — доски, которые крепят к вершине конструкции с одной стороны, а к затяжке — с другой. Крепят болтами или накладками из дерева. С помощью резьбовых хомутов можно регулировать провисающую затяжку.

Устройство стропильной системы

Монтаж подкосных балок

Бабку могут дополнять подкосные балки, образуя ромб, где два подкоса — нижние стороны, а стропильные доски — верхние, верхний угол — конек. Таким образом подкосы упираются в бабку, распределяя нагрузку.

Подкосные балки

Стропила

Стропила висячей конструкции монтируются подобно наслонной. При установке мансард затяжку устанавливают ближе к коньку, обеспечивая большее пространство под потолок. Затяжка в таком случае крепится путем врубки с болтовым закреплением.

Наличие погрешностей приводит к смещению осей элементов системы, что обеспечивает перекос конструкции.

Как установить стропила для двускатной крыши вам подскажет это фото:

Установка стропил

Висячие стропила

Как усилить стропила двухскатной крыши

Усиливать стропила двухскатной крыши необходимо, когда расчет нагрузки произведен неверно или обнаружены дефекты каркаса.

Усиление можно произвести с помощью:

• Балок, которые устанавливаются с целью переноса на них нагрузки;
• Монтажа подкосов с наклонным креплением с упором в лежень;
• Наложения двухсторонних реек;
• Увеличения сечения бруса стропила в месте опор на подкос путем наложения обшивки из досок гвоздями или болтами;
• Стенок из досок, которые крепят к стропилам в местах ожидаемого скопления снега для увеличения несущей способности стропил.

Можно прибегнуть к усилению бруса мауэрлата и основания стропильного бруса. За счет повышенной влажности и снижения вентиляции эти части каркаса более подвержены гниению, поэтому при обустройстве кровли необходимо особое внимание уделить гидроизоляции и вентиляционным выходам.

Усиление стропил

В данном видео вы узнаете как установить стропила для двускатной крыши.

2017-02-02

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/stropila-svoimi-rukami.html
