Как установить конек на крышу из профнастила?

Устройство конька крыши из профнастила — Кровля и крыша

Конек является одним из элементов стропильного каркаса крыши. Он необходим для того, чтобы предотвращать попадание воды в пространство под кровлю, обеспечить вентилирование крыши и придать конструкции декоративный эффект. В статье ниже мы рассмотрим, как правильно установить конек на крыше и какие расходные материалы для этого понадобятся.

Устройство конька на крыше

Конек – это место примыкания противоположных скатов крыши. Различают несколько типов коньков исходя из конструкции крыши. Это может быть длинная прочная балка, установленная на вертикальных опорах или уложенная на фронтоны. Далее на такую балку будут опираться стропила в верхней части.

Стропильный каркас может состоять также из отдельных треугольных ферм, образованных соединенными между собой парами стропил. Такие фермы собирают воедино с помощью горизонтальных перемычек. В самом верху наклонной плоскости ферм с каждой стороны нашивают по доске. Именно эти доски, размещенные параллельно карнизу, и являются коньком.

Если речь идет о вентилируемом коньке для профнастила, то имеется в виду специальный элемент кровельного покрытия, который закрывает щель между листами материала, уложенного на скатах кровли. Как правило, такие детали изготовлены из металла или материала, аналогичного кровельному покрытию.

Перед тем, как закрепить конек на крыше из профнастила, стоит определиться, какая форма будет оптимальной для конкретной конструкции:

Назначение

Прежде всего, стоит сказать, что конек на крыше необходим не только для придания ей завершенности и эстетической красоты, но и для обеспечения функциональности всей кровельной конструкции.

В настоящее время кровельный пирог включает сразу несколько слоев, среди которых пароизоляция, тепло- и гидроизоляция. Кроме того, такая многослойная конструкция предполагает наличие зазоров для вентиляции. В частности, отступ между кровельным покрытием и утеплителем позволяет снизить теплопотери, регулировать температурный режим внутри дома и обеспечить долговечность изоляционного материала. Следовательно, в зимнее время на крыше не образуется ледяная корка, а в летнее – чердачный этаж не нагревается до температуры парилки.

Поэтому перед тем как поставить конек на крышу, в кровельном пироге необходимо предусмотреть вентиляционный зазор и позаботиться о циркуляции воздушных потоков. Чтобы этого добиться, свесы на карнизах подшивают софитом, доской, закрепленные с зазорами, либо прочими материалами в комплексе с решетками для вентиляции. Обратите внимание, что крепление конька к профнастилу нужно сделать так, чтобы под него свободно попадал свежий воздух. В таком случае влажный воздух изнутри будет свободно покидать подкровельное пространство, не оседая в виде конденсата на утеплителе и деревянных конструкциях.

Вычисляем высоту

Выполнять расчеты, на какой высоте должен быть расположен конек, необходимо на стадии разработки проекта. Это особенно актуально в случае с возведением вальмовой или другой крыши со сложной конфигурацией.

Расчет высоты установки конька производится с учетом следующих условий:

• конфигурация и внешний вид здания;
• разновидность кровельного покрытия;
• уровень снеговых и ветровых нагрузок в данном регионе;
• обоснованность с точки зрения экономии и сложности установки.

Кровельная конструкция должна быть соразмерной с самим зданием. Если предполагается установка высокой крыши с крутыми скатами, для нее понадобится существенно больше материала. В тоже время низкоуклонная крыша должна быть рассчитана на большое количество снежных осадков.

Чтобы определить, как крепить конек на крышу сложной конфигурации, потребуется специальное программное обеспечение или помощь архитекторов, которые смогут точно высчитать его высоту. Если же речь идет о простой конструкции с уклоном скатов в пределах 35-60º, высоту конька можно высчитать по тригонометрическим формулам.

Тонкости установки и крепления на профнастил

Хотя коньковый прогон может быть сделан из стали, все же владельцы частных домов в основном используют деревянный брус. Однако перед тем как крепить конек на профнастил из дерева, его необходимо обработать антипиренами и антисептиками.

Минимизировать пагубное влияние атмосферных осадков позволяет укладка специальных элементов из кровельного материала или листа оцинковки, а изнутри выполняется гидроизоляция стыков и обустройство зазоров для вентиляции.

Предварительно в верхней части наклонных скатов необходимо набить широкую обрешетку, так как крепить конек на профлист нужно будет специальными креплениями. Однако отступ от ребра кровельного покрытия до верхней точки ската должен составлять примерно 7 см. Более широкие зазоры потребуют специальных коньковых элементов с широкими лопастями.

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Как крепить вентилируемый конек на профлист

Вентилирование конькового элемента кровли позволяет обеспечить свободную циркуляцию воздуха в кровельном пироге.

Методика, как правильно крепить конек на профлист, предполагает выполнение таких манипуляций:

• Поверх установленного ранее стропильного каркаса перпендикулярно стропилам необходимо уложить и зафиксировать слой гидроизоляции. Нахлест отдельных листов должен составлять не менее 15 см, а швы герметизироваться строительной лентой.
• К стропильным ногам прибивают рейку обрешетки и контробрешетки.
• Далее выполняется монтаж кровельного покрытия, которое немного не достает до конька.
• Внутри конькового прогона делают отверстие для вентиляции, которая обеспечит свободную циркуляцию воздуха внутри кровли. Гидроизоляционный материал под ним размещают с нахлестом.
• При подшивке свесов на карнизах также необходимо оставить отступать для вентиляции.

Чтобы сделать конек на крыше из профнастила как можно более функциональным, монтируют специальные короба для вентиляции. Они крепятся на самоклеящиеся смеси или специальными крепежами. Обратите внимание, что работать лучше всего в теплую сухую погоду.

Как вариант, если вентиляционный короб нет возможности установить, внутри чердака обустраивают несколько торцевых окон для проветривания.

Крепление конька – как сделать правильно

От того, какой тип материала для перекрытия кровли будет выбран, зависит способ, как соединить конек на крыше. Обычно такие доборные элементы предлагаются в дополнение к основному кровельному покрытию, так что метод их крепления будет аналогичен укладываемому материалу.

Общее правило монтажа кровельного конька гласит, что первыми размещают торцевые детали с обоих фронтонов. Затем между ними натягивают шнур в качестве ориентира. Далее, четко соблюдая горизонтали, укладывают все оставшиеся детали. Обратите внимание, что монтаж коньковых планок нужно выполнять так, чтобы в швы не затекала жидкость и не задувал ветер.

Очень важно выполнить качественную герметизацию коньковой планки, для чего можно использовать:

• монтажную пену;
• специальный герметик;
• цементный раствор в случае с шиферным покрытием;
• предусмотренные производителями кровельных материалов составы.

Как правило, для шиферных крыш продают специальные коньковые планки из асбестоцемента. Их монтируют по обеим сторонам конька с нахлестом верхних краев и фиксирует специальными гвоздями.

Коньковые планки из металла можно сделать самостоятельно из оцинкованной стали либо приобрести уже готовые изделия фабричного производства. Для установки таких элементов используются саморезы с уплотняющими кольцами из резины или неопрена.

Для керамической черепицы предусмотрены специальные коньковые элементы. При использовании рулонных материалов или мягкой битумной кровли, конек изолируют аналогичным покрытием.

Стоит отметить, что сделать коньковый прогон более декоративным можно с помощью специальных украшений, которые имеются в продаже в строительных магазинах.

Источник: https://krovlyaikrysha.ru/ustroystvo-konka-kryishi-iz-profnastila.html

Как крепить конек на профлист на примере крыши

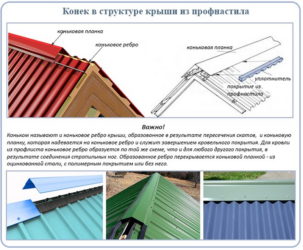

Коньком называется горизонтальное ребро, которое располагается в самом верху крыши и крепится на профнастил. Образовывают данный элемент стыки скатов кровли. В коньковую систему также входят другие элементы, которые крепятся к ребру. Именно в этом месте крыша вентилируется, также происходит вентиляция пространства, которое находится под ней. При установке конька на профнастил также создается коньковый прогон – с его помощью соединяются скаты стропильной системы.

Конек крыши

Как вы уже догадались, коньки – элементы только тех крыш, которые имеют два ската. В кровлях неправильной формы конек также используется, только в этом случае он будет смещен.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Монтируя конек, особенно важно следует относиться к двум следующим моментам:

1. точно рассчитать высоту устройства
2. обеспечить вентиляцию пирога кровли из профнастила и чердака помещения.

Еще до недавнего времени для оформления конька использовали асбестоцемент. Сегодня же все большее предпочтение отдается конструкциям из оцинкованного железа. Вы можете купить их в уже готовом виде, а можете самостоятельно заняться изготовлением уголка.

Виды коньков

Конек на профнастил может выполняется несколькими вариантами. Так, иногда он представляет из себя брусья, которые служат опорами для стропильных ног. Вертикальные стойки опираются при этом на балки по потолку или затяжки.

В другом варианте конек на профнастиле соединяется продольными связями по треугольнику стропильной системы. Этот вариант предполагает пришивку досок с каждой стороны стропил. При чем следует использовать особенные углы. Это и позволит сформировать конек.

Типы коньковых элементов

Кровельные материалы выступают в качестве основы устройства. Так, он может быть металлопрофильным, керамическим или битумным. Разнообразны и виды коньков. Так они могут быть представлены коньковыми планками, полукруглыми конструкциями, бывают врезными и пересеченными.

Коньковая планка соединяет стыковочные участки. Конек для профнастила является и элементом декора. Вы легко найдете элементы, которые идеально подойдут вам по расцветке, органично впишутся в концепцию сооружения. Производя монтаж профнастила, обязательно улаживайте специальный уплотнитель под конек.

Функции полукруглого крепления для профнастила ничем не отличаются от функций коньковых планок. Однако такое устройство выглядит намного красивее. Многие производители делают коньки разной расцветки и фактуры. При этом элементы кровли лучше использовать от одного производителя, в этом случае установка конька на профлист будет качественной.

Врезной конек на крышу из профнастила используют для вальмовых кровель. Такие детали врезаются в кровельные скаты. Горизонтальные уровни всегда ниже основных. Для таких видов кровель из профлиста также могут применяться и пересеченные коньки.

Важные моменты

Устройство конька предполагает соблюдение некоторых очень важных моментов.

1. Не делайте плотным коньковое соединение. Это условие необходимо для того, чтобы воздух мог циркулировать в подкровельном пространстве.
2. Монтаж элемента на покрытие из профилированного листа всегда является завершающим этапом. Прежде, чем приступить к установке, следует проложить вентиляционный материал, защитный брус от влаги. В качестве защиты может использоваться специальный уплотнитель для конька.

После того, как вы определись с материалом будущей кровли, позаботьтесь о том. Чтобы у вас под рукой были все необходимые комплектующие (кроме кровельного покрытия, конька и крепежа). Так, вам обязательно понадобятся вентиляционная планка конька, лента вентиляционная, держатель громоотвода, герметический материал, коньковый уплотнитель. Без этих материалов вы просто не сможете соорудить прочную установку и закрепить конек на крыше.

Определяем коньковую высоту

Прежде, чем начать работу с коньковой конструкцией, определитесь с высотой элемента для профнастила. Именно от этого показателя мы будем отталкиваться при расчете материалов. Чтобы рассчитать, следует владеть знаниями в области геометрии. Определите углы кровельного наклона. Существует специальная таблица, вы можете воспользоваться ею для удобства. Самое главное – знать ширину здания и величину углового наклона.

Схема расчета высоты конька

Приведем пример. Допустим, наша постройка имеет ширину в 8 метров, а требуемый наклонный угол – 40 градусов. Чтобы вычислить нужную высоту конструкции, умножьте ширину постройки на коэффициент (0.839 умножаем на 4). Значит, необходимая высота будет равна 3.35.

Монтаж коньковых элементов

После завершения монтажа кровли можно приступать к установке конькового элемента. Однако перед тем, как приступить к коньку, проверьте ровность всего сооружения и его деталей. Перед закреплением коньковых элементов, займитесь установкой специального бруса, сечение которого как минимум должно составлять 7х9 сантиметров. К установленному элементу крепятся по два обрешеточных бруска.

Коньковый брус всегда крепится к центральному. Важно, чтобы его верхние грани были округлены, это облегчает работу.

Если вы перед началом установки конькового бруса на профнастил обобьете его рубероидом, это защитит перекрытие от грибка, плесени или гниения, таким образом на коньке не появится никаких изъянов длительное время и он прослужит долгие годы.

Монтаж конька и его деталей производится к коньковому брусу шурупами. Чтобы соорудить коньковые перекрытия, следует уложить два конька на смежные скаты. Основной конек немного длиннее (примерно на сантиметр), после его укрепления приступайте к установке остальных коньков. При этом их расширенные концы должны быть направлены к фронту.

Крепление конька

Итак, все подготовительные работы окончены. Теперь узнаем, как крепить конек на профлист. Сперва натягиваем шнурку. Конечно, этот этап работы лучше разделить с помощником – так вам будет намного легче, чем самому. Шнурка обязательно должна быть выровнена уровнем. Для удобства вы можете на время прикрепить ее по противоположным углам крыши саморезами. Если будет необходимо, вы всегда сможете ее приподнять.

Крепление конька на крыше

Далее по краям профнастила крепим коньковую вентиляционную ленту или уплотнитель. Первый элемент укладывается на противоположную от ветра и дождя сторону. Выровняйте и прикрепите саморезами с шагом 20 см.

Чтобы работа была выполнена качественно, не ввинчивайте саморезы в профнастил сразу. Просто наживите все элементы. Следующие крепите внахлест на 10-20 см. Снова проверяем все по шнурке и уровнем, после этого производит докрутку прочих крепежных элементов к профнастилу.

Если ваша крыша имеет полукруглый вид, установите по торцам элемента заглушки на конек.

Коньковый элемент на профнастил следует крепить очень качественно, ведь от этого зависит долговечность и прочность вашей крыши, ее сухость. А это в свою очередь обеспечит комфортную и теплую обстановку вашего жилья.

На заметку

1. Просверливать отверстия следует на обоих коньках и на плоской стороне бруска
2. Еще два отверстия нужно просверлить на линии брускового горба, который располагается параллельно оси.
3. Устанавливать конек следует от торца
4. Коньковый край должен выступать на пару сантиметров
5. Если вы монтируете плоский конек, позаботьтесь о том, чтобы детали были схлеснуты не менее, чем на 10 см
6. Полукруглый конек предполагает стыковку по штамповочным линиям
7. Места, в которых укрепляются доски под конек определяются величиной угла наклона. От этой величины зависит и способ крепления
8. Толщина досок под конек всегда минимум на 10 см толще, чем у досок шаговых обрешеток

Источник: http://profnastil-profi.ru/mounting/kak-krepit-konek-na-proflist.html

Как правильно установить конек для профнастила на кровлю?

Конек — это непременный атрибут любой скатной крыши. Так называют стык двух любых горизонтальных или наклонных краев плоскостей скатной кровли. Правильное выполнение этого элемента имеет очень большое значение для надежности всей кровли.

Герметичность скатов крыши обеспечивается плотным прилеганием листов профнастила друг к другу. Для этого при укладке листов профнастила на вертикальных и горизонтальных стыках выполняется нахлест. Часто для большей герметичности по вертикальным краям листа выполняются специальные капиллярные канавки. При этом горизонтальные стыки профилированных листов при небольших уклонах кровли уплотняются специальным кровельным герметиком.

Если предотвратить попадание влаги в подкровельное пространство на плоскости скатов достаточно просто, то защитить крышу от брызг дождя в месте стыка двух наклонных поверхностей может только специальный коньковый элемент для профнастила. Тому, что он собой представляет и как его устанавливать, и посвящена эта статья.

Конек для кровли из профнастила — функции и использование

Большинство производителей профнастила выпускают, кроме самого профлиста, все элементы, необходимые для монтажа кровельной системы. Конек для профнастила изготавливается из такой же оцинкованной стали или стали с полимерным покрытием, как и сам профилированный лист. Он является органичной частью кровли и, как правило, незаметен, хотя в реальности играет одну из главных ролей в обеспечении надежности крыши.

Как и для любой скатной крыши, конек на крышу из профнастила имеет особое значение. Первая и главная его функция — это защита подкровельного пространства от попадания в него влаги извне. Учитывая саму конструкцию скатной кровли, реализовать эту задачу каким-либо другим способом — практически невозможно.

Без конька срок службы кровли очень сильно снизится, так же, как и ее теплоизоляционные свойства. Влага приведет к коррозии металла и, при достаточном количестве, к порче обрешетки и стропильной системы. Поэтому нельзя затягивать процесс укладки кровли и, тем более, оставлять ее долго в незавершенном состоянии. От крепления карнизной планки и начала монтажа листов до момента, когда вы завершаете кровельные работы, устанавливая конек кровли из профлиста, должно проходить не больше нескольких дней.

Кроме защиты от влаги, коньковая планка для профнастила выполняет не менее важную функцию — создает условия, необходимые для вентиляции крыши. Особенно важно это для утепленных кровель.

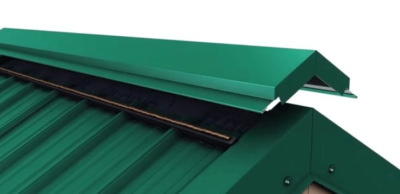

Вентилируемый конек для профнастила

Поскольку металлические профилированные листы имеют свойство очень быстро нагреваться под действием солнечных лучей и так же быстро остывать в холодную погоду, между гидроизоляцией и кровельным покрытием из профлиста всегда устраивается вентиляционный зазор. Именно циркулирующий в нем воздух препятствует образованию конденсата на внутренней поверхности кровельного покрытия, сохраняя его от коррозии и последующего проникновения влаги в утеплитель.

Для того чтобы обеспечить вентиляцию, установка конька на профнастил осуществляется таким образом, чтобы воздух мог беспрепятственно выходить как из подкровельного вентиляционного зазора, так и из вентиляционного зазора между утеплителем и гидроизоляционной пленкой. При этом для свободного прохода воздуха гидроизоляционная мембрана не доходит до конька кровли на 40-60 мм.

Таким образом обеспечивается сквозное движение воздуха снизу вверх: начиная с края скатов и заканчивая вентиляционным отверстием под коньковым элементом. Стоит отметить, что места крепления гидроизоляционной мембраны возле конька необходимо дополнительно изолировать специальной лентой, причем это касается как края, непосредственно прилегающего к коньковому элементу, так и стыка между соседними мембранами — и по бокам, и внизу.

Зачем нужен коньковый уплотнитель для профлиста?

Крепление конька профнастила выполняется саморезами через верхнюю гофру профлиста. При монтаже между поверхностью конькового элемента и профнастилом образуется зазор, равный высоте профиля кровельного покрытия. Даже при размере конькового элемента 200×200 мм при высоте трапеции профнастила больше 20 мм, в подкровельное пространство могут проникать брызги воды при косом дожде и сильном ветре. Во избежание подобного, в этом месте укладывается специальный уплотнитель для конька профнастила.

Необходимо учитывать, что при заполнении гофры профлиста уплотнителем, обязательно нужно оставлять зазор для циркуляции воздуха. Если зазора не будет или он будет недостаточным, то вентиляция подкровельного пространства будет очень ограниченной, что скажется на сроке службы крыши.

Коньковый уплотнитель для профлиста подбирается под конкретную марку профнастила и как бы отражает форму ее гофры. В случае, если необходимого уплотнителя нет в продаже, можно воспользоваться универсальным вариантом. Такой уплотнитель под конек профлиста имеет простую прямоугольную форму и обеспечивает как защиту от влаги, так и вентиляцию. Однако обеспечить хорошее прилегание подобного уплотнителя сложнее.

Как крепить конек на профнастил?

Перед тем, как крепить конек на профлист, необходимо удостовериться в том, что верхний край скатов находится примерно на одной линии. Для этого можно использовать лазерный дальномер или же простой шнур. Расхождение допускается, но на уровне не более 2% от ширины плеча конька. То есть, если вы предполагаете использовать конек для профнастила, размеры которого равны 200 мм в ширину и 2 м в длину, то расхождение по верхнему краю ската не может быть больше 200·0,02=40 мм. Если неровность будет большей, то это чревато протечками кровли в таком месте.

Конек для крыши из профнастила крепится с шагом 200-300 мм, а укладка коньковых элементов выполняется с нахлестом в 150-200 мм и начинается со стороны, противоположной господствующим в данном регионе ветрам. Как правило, размеры конька для профнастила находятся в пределах от 2 до 3 метров. При большей длине для сохранения формы коньку необходимы дополнительные ребра жесткости или большая ширина.

Обычно ширина «плеч» конька находится в промежутке от 100 до 300 мм, что позволяет надежно закрыть уязвимое место от дождя. Крепление осуществляется на концах плеч, на расстоянии нескольких сантиметров от края, причем в некоторых случаях одним саморезом можно выполнить крепление и конька, и уплотнителя.

Узел конька кровли из профлиста, как правило, имеет одну из трех форм:

1. Простая Г-образная форма;
2. Конек с вершиной в виде буквы «П»;
3. Конек с круглой вершиной.

Последний вариант обеспечивает наилучшую вентиляцию, но и цена конька для профнастила такой формы выше. Самый дешевый вариант — просто Г-образный конек, однако он при этом не менее надежен при правильно спроектированной и смонтированной кровле.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/kak-pravilno-ustanovit-konek-dlja-profnastila-na-krovlju.html

Как крепить конек на профнастил — Строительство и ремонт

Кровли из профлиста в настоящее время становятся самыми популярными из имеющихся бюджетных вариантов. Они уже намного обогнали металлочерепицу, используются не только на различных неответственных зданиях и сооружениях, но и на довольно престижных загородных коттеджах. Крыша – сложный архитектурный элемент, имеющий много вариантов изготовления и конструкционных особенностей. Технология выполнения строительных работ зависит не только от используемых материалов, но и от планируемого использования чердачных помещений.

Уплотнитель под конек профлиста

Назначение конька

Без понимания этого вопроса невозможно принять правильное решение при выборе уплотнителя. Конек – верхняя линия стыка скатов стропильной системы. Это самая высокая точка крыши, в связи с таким расположением на него возлагаются следующие функции.

1. Герметизация места стыка кровли. По линии конька монтируется специальный коньковый элемент, закрывающий щель между двумя скатами.

   Для того, чтобы влага не попала под кровлю и следует установить коньковую планку

2. Дизайнерская нагрузка. Внешний вид кровли во многом зависит от дизайнерских характеристик конька. Это самая заметная часть крыши, на нее обращают внимание во время осмотра фасада здания.

   Конек на вершине крыши придает всему строению законченный вид

3. Обеспечивает вентиляцию подкровельного пространства. Особенно это важно в случаях теплых крыш. При любой герметизации влага из жилых помещений попадет в утеплитель, если ее оттуда не удалять, то значительно ухудшается эффективность функционирования теплой крыши. Кроме того, влажные материалы соприкасаются с деревянными конструкциями стропильной системы, в результате чего они быстро теряют первоначальные параметры прочности.

   При установке коньковой планки создается зазор, который играет роль вытяжного отверстия

Конек выполняет сложные и часто взаимоисключающие функции. С одной стороны, все щели между профилированным листом и коньковыми элементами следует герметизировать. Если этого не сделать, то в них задувается снег, вода попадает на деревянные конструкции стропильной системы и в чердачные помещения.

Это очень неприятная ситуация, для ее недопущения нужно закрывать щели. Но герметизировать их не всегда возможно.

С другой стороны, сквозь них происходит естественная вентиляция подкровельного пространства, отсутствие движения воздушных потоков имеет очень неблагоприятные последствия как для комфортности проживания в мансардных помещениях, так и для длительности эксплуатации здания.

Если коньковая планка не будет обеспечивать вентиляцию, то элементы стропильной системы и утеплитель быстро выйдет из строя

Требования, характеристики и виды уплотнителей

Уплотнители работают в сложных условиях, в связи с этим к их техническим параметрам выдвигаются жесткие требования.

1. Длительность эксплуатации. Должна намного превышать гарантийный срок кровельных покрытий. Менять уплотнитель из-за его быстрого физического старения очень сложно и дорого. Кроме того, такие действия могут становиться причиной механического повреждения целостности кровельных покрытий.

   Важно, чтобы срок службы уплотнителя был максимально продолжительным

2. Универсальность использования. Металлические профилированные листы имеют различную геометрию, отличаются по высоте и форме профилей, расстоянии между ними и т. д. Уплотнители должны автоматически приспосабливаться к таким особенностям кровли, нецелесообразно для каждого вида профлистов производить индивидуальные элементы.

   Уплотнитель должен быть универсальным

3. Воздухопроницаемость. Очень сложно совместить в одном материале способность пропускать воздух и одновременно уплотнять соединение. Если крыша теплая, то в качестве уплотнителей необходимо применять специальные изделия, они учитывают параметры профиля и имеют отверстия для обеспечения естественной вентиляции.

   Пример профильного уплотнителя с отверстиями

Мастер должен самостоятельно выбирать материалы с учетом особенностей крыши.

Вид уплотнителяКраткое описание

Универсальный	Самый простой, дешевый и удобный в пользовании материал. Изготавливается из пенополиуретана, может иметь прямоугольную или треугольную форму. Одна сторона имеет самоклеящуюся ленту. Пропускает воздух, при правильном выборе размеров создает незначительное сопротивление воздушным потокам, что дает возможность применять материал при строительстве утепленных крыш.
Профилированный	Специальный утеплитель, применяется только на некоторых видах кровельных профлистов с высотой профиля более 50 мм. Изготавливается из модифицированного пенополиуретана повышенной прочности. Имеет точные формы профиля, для циркуляции воздуха проделаны специальные отверстия.
Саморасширяющийся	Новый тип утеплителя, по цене самый дорогой. Главное отличие – во время монтажа материал увеличивается в размерах и наполняет все щели. Для упрощения процесса фиксации одна сторона имеет клейкую ленту.

Уплотнитель универсальный саморасширяющийся под конёк кровли

После того как выбран материал для уплотнения конька, можно приступать к непосредственному выполнению работ.

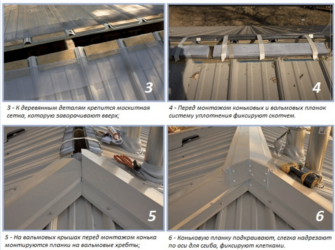

Пошаговая инструкция уплотнения конька

Рассмотрим один из вариантов монтажа уплотнения – на специальный двусторонний скотч. Перед началом работ следует измерить длину конька. С учетом этих данных нужно купить материал, двусторонний скотч и любой герметик в тюбиках. Если крыша успела немного загрязниться, то участок у конька настоятельно рекомендуется протереть чистой влажной тряпкой. Монтировать уплотнение можно только после полного высыхания влаги.

Шаг 1. По линии установки уплотнителя наклейте двусторонний скотч.

Наклеивание скотча

Работайте внимательно, следите, чтобы он не выступал из-под конькового элемента. Помните, что качественный скотч очень тяжело оторвать от поверхности профлиста. Если есть сомнения в своем профессионализме, то можно нарисовать на кровле линию симметрии, а по ней клеить.

Шаг 2. Снимите защитную ленту и приклейте на место уплотнитель.

Приклеивание уплотнителя

Его следует подбирать с учетом размеров профиля листа, уплотнитель должен прочно приклеиться по всей длине кровли. Прижимайте уплотнитель равномерно, следите, чтобы он заполнял полный профиль. Важно. Категорически запрещается растягивать ленту. В таком положении появляются длительные внутренние напряжения, а они со временем обязательно станут причиной полного разрушения материала.

Шаг 3. На верхнюю плоскость уплотнителя нанесите слой герметика.

Нанесение герметика

Можно покупать более дешевые варианты для внутренних работ, не обязательно пользоваться устойчивыми для наружного употребления. Дело в том, что в дальнейшем герметик закроется металлическим коньком, на него не будут воздействовать ультрафиолетовые лучи и естественные осадки. Именно эти факторы оказывают негативное влияние на герметик, значительно уменьшают срок его эксплуатации – материал начинает трескаться и отслаиваться, теряется пластичность. Соответственно, нарушается герметичность мест соединения.

Шаг 4. Подготовьте к использованию первый коньковый элемент.

Первый коньковый элемент

Его торец нужно специально согнуть, это предупредит попадание в открытое отверстие снега и дождя. Для подгиба следует иметь ножницы по металлу и измерительные инструменты. Подгиб делается в такой последовательности.

1. Отрежьте горизонтальные полочки на нижних фартуках элемента, верхние линии отрезаются по диагонали. Работать следует ножницами по металлу.

   Линии подрезки

2. На верхней линии изгиба конька необходимо вырезать равносторонний треугольник. Обращайте внимание, чтобы длина всех диагоналей была одинаковой. От их конкретного значения зависят размеры сторон подгиба. Для большинства крыш достаточно 2–3 см.
3. Загните боковые части вертикальных стоек под углом 90°.

   Линии подгиба

4. Согните широкие поверхности конькового элемента. Если размеры были правильными, а во время вырезания отсутствовали ошибки, то подгибы в верхней части сойдутся точно по линии. Есть отклонения – не беда, незначительное нарушение симметрии совсем незаметно с земли. Не надо ничего переделывать, качество и внешний вид крыши не пострадает.

   Подгибка

Таким образом режутся не все металлические коньковые элементы. В реализации имеются виды с готовыми заводскими заглушками, их надо лишь закрепить в имеющихся технологических местах.

Шаг 5. Поставьте подготовленный элемент на место и зафиксируйте саморезами 4,8×51 мм в каждую волну.

Укладка конька

Затягивайте не очень сильно, не допускайте проворачивание метизов. Если такое произойдет, то в этом месте металлический элемент может подрываться сильными порывами ветра. Ситуацию можно исправить лишь в случае, когда под прикручиваемыми метизами на обрешетке есть дополнительная рейка или доска. Тогда следует взять длинный саморез и в имеющееся отверстие зафиксировать его к обрешетке.

Источник: https://newcomfortart.com/kak-krepit-konek-na-profnastil/

Как правильно установить конек на профнастил?

Представьте, что будет, если на профнастил не крепить конек. Снег, дождь, все природные осадки будут попадать под верхний слой кровли, разрушая ее устройство. Порывистый ветер, залетая в промежуток между профнастилом и гидроизоляционной пленкой, напевая песню, будет пытаться сорвать крышу. Вряд ли здравомыслящий человек желает иметь у себя кровлю без конькового элемента.

Укладка конька необходима и производится с нахлестом 15-20 см, укладку при этом начинают с подветренной стороны крыши.

Необходимые материалы

Кровельный конек — это доборный элемент, предназначенный для соединения скатов крыши и предохранения ее от осадков и сильных порывистых ветров. Также он имеет эстетическое значение, придает кровле законченный вид. Крепление его происходит сверху листов профнастила.

В наше время на рынке кровельных материалов существует множество предприятий-изготовителей, предлагающих различные виды доборных элементов для крыш, устройство которых включают профнастил и дополнительные элементы, без которых монтаж конька невозможен. Но все-таки из всего ассортимента выделяются три основных вида:

1. Простой.
2. С п-образным ребром.
3. Полукруглый.

Простой конек представляет собой металлический угол с шириной полок от 100 до 300 мм (стандартные размеры). Желательно, чтобы они были снабжены обортовкой — загибами металла по краям на 15 мм. Это придает коньку необходимую жесткость. Используя жесткий элемент, завершающий монтаж происходит точнее и быстрее. Установка становится легче, т.к. порывы ветра не гнут его.

Виды конька для крыши.

Устройство конька с п-образным ребром отличается от простого внешним видом. Он имеет те же размеры полок, но его ребро выполнено в виде буквы П. Размер ребра обычно составляет 20 на 40 мм или 20 на 30 мм. У многих производителей существует возможность изготовить элемент по индивидуальным размерам. Такое устройство делает его монтаж более удобным. П-образное ребро прикручивается саморезами к коньковому брусу. Крепление бруса происходит заранее, выполняется монтаж кровли и укладывается профнастил.

Полукруглый конек имеет различные диаметры ребра, но обязательный компонент этого вида — заглушка, или по-другому, коньковый торцевой элемент.

При изготовлении конька для профнастила используют такой материал, как профлист, или его производят из оцинкованной стали. Стандартная длина составляет 2 м.

Еще один обязательный элемент, составляющий устройство кровли — коньковый уплотнитель. Он предназначен для герметизации зазора, разделяющего коньковый лист и, в нашем случае, профнастил.

По своему внешнему виду уплотнители подразделяются на три категории: для профнастила, для металлочерепицы и самоклеющиеся универсальные уплотнители. Первые два вида повторяют рисунок кровельного железа.

Для каждой разновидности профнастила свой уплотнитель и свой монтаж. Универсальная лента в срезе имеет вид прямоугольника или квадрата. Также некоторыми производителями предлагается коньковая вентиляционная лента. Она чаще бывает в виде полукруга.

Уплотнитель изготавливается из вспененного ПВД или пенополиуретана и не препятствует циркуляции воздуха.

Чтобы крепить конек к профнастилу, используются специальные кровельные саморезы, окрашенные в цвет кровли, с силиконовой прокладкой. Т. к. этот доборный элемент всегда находится под открытым небом, использование прокладки является обязательным пунктом. Она не только является преградой для воды, пытающейся проникнуть под крышу через микроскопические щели около головки самореза, но и дает возможность более сильно стянуть защиту и профнастил. Длина кровельных метизов — от 80 мм.

Необходимые инструменты и оборудование

Инструменты для работы с профнастилом.

Непосредственно при монтаже конька вам понадобятся инструменты и оборудование:

• лестница, имеющая треугольные выступы на верхних концах, за счет которых происходит крепление ее к кровле;
• рулетка;
• уровень;
• шуруповерт с головкой под кровельные саморезы;
• ножницы по металлу;
• шнурка.

Этапы проведения работы

Работа начинается с проверки готовой кровли. Верхние части скатов должны быть ровными, лежать на одной горизонтальной прямой. Допускаются расхождения в 2 см.

От одного фронтона до другого необходимо натянуть шнурку. Желательно, чтобы у вас был помощник. Без него будет достаточно сложно справиться с данным видом кровельных работ. Шнурка выравнивается с помощью уровня и временно крепится саморезами на противоположных углах крыши. При необходимости ее позже можно будет поднять повыше.

На край профнастила происходит крепление полосы уплотнителя или коньковой вентиляционной ленты, соответствующие вашему виду листов.

Первый элемент укладывается с противоположной стороны от ветров и дождей. Он прикручивается кровельными саморезами на расстоянии 200-300 мм (в зависимости от рисунка профнастила) через верхнюю гофру к заранее прикрепленным под профнастил брускам, идущим параллельно оси конька.

Чтобы выполнить максимально качественный монтаж такого материала, как профнастил, не нужно вкручивать все саморезы сразу. Желательно наживить элементы на 2-4 метиза каждый. Крепление последующих происходит с нахлестом 100-200 мм. После этого нужно еще раз проверить по шнурке и с помощью уровня и только тогда докрутить остальные крепежные элементы. Лишние дырки вашей кровле ни к чему.

Если устройство вашей крыши имеет полукруглый вид, то для того чтобы завершить монтаж, необходимо крепить заглушки с торцов конькового элемента.

Крепление профнастила на крышу необходимо выполнять качественно. Правильно установленный конек и гарантирует сухость и долговечность крыши, а как следствие, теплую и комфортную обстановку в вашем доме.

Источник: https://1profnastil.ru/montazh/ustanovka-konka.html

Как правильно смонтировать конек для кровли из профнастила

Конёк для кровли – это горизонтально расположенное ребро в самой верхней точки крыши. Конёк для кровли из профнастила монтируется только на двухскатную кровлю и крепится непосредственно на профлист. Для изготовления конька из профлиста используется такая же оцинкованная (или с полимерным покрытием) сталь, что и для самого профнастила, поэтому конёк органично вписывается в общий облик крыши. Несмотря на скромный и незаметный внешний вид, конёк играет важную роль в обеспечении надёжности крыши, ведь главная его функция – защита подкровельного пространства от проникновения влаги.

Отсутствие конька в конструкции двухскатной кровли сильно снижает её срок службы и теплоизоляционные качества. Даже в случае использования стали с полимерным покрытием, незащищённые края листов профнастила могут быть подвергнуты коррозии, а, кроме того, большое количество влаги приведёт к порче обрешётки и стропил кровли. Поэтому, приступив к монтажу кровли из профнастила, ни в коем случае нельзя затягивать этот процесс: в идеале между креплением карнизной планки и началом установки листов до момента завершения кровельных работ – установки конька – должно пройти не более нескольких дней.

Помимо защиты конструкции кровли и подкровельного пространства от проникновения влаги извне, конёк играет и другую важную роль – создаёт условия для вентиляции крыши, что особенно важно в случае устройства утеплённой кровли.

Расчёт длины и высоты конька

При расчёте высоты конька крыши из профнастила необходимо отталкиваться от так называемого «уклона крыши» — угла, образованного стропильным основанием, параллельным поверхности земли, и стропильной ногой, которая соединяет стропильное основание и конёк.

В большинстве случаев уклон кровли варьирует в пределах от 5 до 60 градусов. Исходя из величины уклона, высоту конька можно определить арифметически, умножив половину ширины дома на одну из констант, представленных в следующей таблице:

Уклон крыши, градусы	Константа для вычисления высоты конька
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1
50	1,22
55	1,45
60	1,78

Например, если величина фронтона дома составляет 11 метров, а уклон кровли из профнастила равен 45 градусам, то высота конька будет составлять 11/2*1=5,5 метра. Что касается длины конька, то если фронтоны дома строго вертикальные и продолжаются вплоть до самого конька, то его длина будет соответствовать длине боковой стороны дома с добавленными выпусками на два карниза-свеса (эта величина обычно составляет от 0,6 м).

Для крыши из профнастила купить конёк не составляет абсолютно никакого труда: стандартные размеры такого оцинкованного доборного элемента обычно около 2 метров, а ширина полок равна 25-30 см.

Кстати, коньковые и другие доборные элементы из оцинкованного листа можно сделать и самостоятельно. Хотите знать как? Тогда смотрите следующее видео:

Выбор крепежа

Крепёж металлического конька осуществляется с помощью саморезов, оснащённых резиновым либо неопреновым уплотнителем. Поскольку к листам профнастила конёк крепится через верхние «волны», длина саморезов должна соответствовать высоте «волны» гофра.

Следует учитывать, что если расчётная длина конька крыши превышает длину одной единицы доборного элемента, при укладке коньковых элементов внахлёст необходимо будет предусмотреть перекрытие на менее 10 см (лучше даже 15-20), причём укладку конька лучше начинать со стороны, противоположной превалирующим в данной области ветрам.

Расчёт количества саморезов на крепёж конька к профнастилу проводят, исходя из правила, что крепление саморезов осуществляется через 200-300 мм длины конька.

Необходимые инструменты

В процессе монтажа конька на кровлю из профнастила вам понадобятся следующие инструменты и приспособления:

• Лестница с треугольными выступами для крепления к кровле
• Рулетка
• Строительный уровень
• Ножницы по металлу
• Шуруповёрт с головкой для кровельных саморезов
• Разметочная шнурка

Монтаж конька: пошаговая инструкция

Шаг 0. Предварительная проверка готовой кровли, верхние скаты которой должны быть ровными и лежать в одной, параллельной земле, плоскости (величина отклонения от горизонтали должна составлять не более 2 см).

Шаг 1. Растяжка разметочной шнурки между фронтонами, выравнивание шнурки с помощью уровня и её крепёж с противоположных углов крыши при помощи саморезов. Данный этап работ предпочтительней осуществлять с помощником.

Шаг 2. Укладка уплотнительной полосы или коньковой вентиляционной ленты поверх профнастила. Этот этап необходим для надёжной вентиляции между кровлей и нижележащими слоями крыши, ведь при отсутствии обмена воздуха в кровельном пироге будет скапливаться влага, оказывающая разрушающее действие на деревянную обрешётку и сам кровельный материал.

Шаг 3. Установка первого конькового элемента, который укладывается со стороны, противоположной от преобладающих в регионе ветров и дождей. В зависимости от рисунка кровельного профлиста, доборные элементы прикручиваются на расстоянии 200-300 мм через верхнюю гофру профнастила к брускам, параллельным оси конька.

Шаг 4. Установка остальных коньковых элементов с нахлёстом 100-200 мм. Важно, что при крепеже конька необходимо постоянно проверять горизонтальность его оси (с помощью шнурки и по уровню), поэтому первоначально каждый элемент крепится только 2-4 саморезами, а уж когда будет полная уверенность в ровном расположении конька, производится финишное крепление оставшихся саморезов.

Подробно про установку конька и других доборных элементов на крышу из профнастила смотрите в этом видео:

Источник: https://astprof.ru/advice/kak-pravilno-smontirovat-konek-dlia-krovli-iz-profnastila/
