Как установить отливы на крышу своими руками?

В этой статье:

Как крепить отливы на крышу — Лучшие фасады частных домов

Форма сечения кровельного водостока влияет на внешний вид дома, но не на способность отводить осадки. А количество стоков, их расположение и сложность монтажа зависят от конструкции кровли. При этом любая водоотливная система решает одну задачу: собрать воду, стекающую с крыши, и отвести ее в землю, подальше от фасада и фундамента. При желании домовладелец может сам провести монтаж отлива на крыше своего дома. Технология данных работ простая, при этом надо соблюдать условия крепления и сбора элементов конструкции.

Различия в монтаже водоотливов

Водоотливные системы изготавливаются из оцинкованной стали, алюминия, меди, ПВХ. Схема сборки отлива своими руками от типа системы не меняется, но может отличаться размерный ассортимент желобов и труб. От этого параметра зависит важная величина – расстояние, на котором необходимо крепить кронштейны.

Например, для пластиковой системы максимальное расстояние между держателями составляет 600 мм. Для стальной – 400 мм. Именно в этих пределах устанавливаются кронштейны, поэтому для медных и алюминиевых отливов целесообразно взять шаг 500 мм. Следует сказать, что часто кронштейны располагают на этом расстоянии для любой водоотливной системы.

Расчет компонентов системы

Для работ понадобятся такие расходные элементы:

внутренние и наружные уголки.

Если водоотливная система кровли будет располагаться только по прямым участкам, уголки не понадобятся. Этот вариант подходит, например, для 2-скатной крыши: 2 стока располагаются по длинным сторонам кровли.

Расчет проводится так:

сколько углов имеет кровля, столько понадобится уголков для монтажа (кроме стоков по прямым);

для определения количества желобов длину крыши по карнизу (периметр) делят на длину желоба (стандартно 3 м); полученная цифра округляется в большую сторону;

через каждые 10-15 м длины желоба устанавливается воронка; число воронок определяется делением периметра на эту цифру; округляется в меньшую сторону;

если система незамкнутая, понадобятся 2 заглушки;

для стыковки желобов необходимы соединители, их число рассчитывается делением общей длины системы на 3 (3 – длина желоба в метрах);

по количеству воронок определяется, сколько надо водосточных труб; длина трубы равна высоте дома, при этом продаются трубы отрезками по 3 м;

одному стоку необходимо одно свое колено и 2 колена трубы.

Важно: система должна иметь уклон в сторону водосточной трубы. Он составляет 3 мм на каждый погонный метр. Для контроля этого параметра используют строительный уровень.

Этап 1: крепление кронштейнов

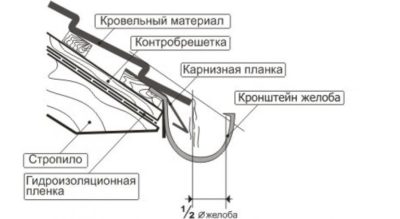

Начинают монтаж водоотливов с крепления кронштейнов. Элемент заводится под карнизную планку и прикрепляется к доске обрешетки саморезами. По мере продвижения системы фиксацию держателей можно делать к стропильным ногам и лобовой доске.

Первый кронштейн прикручивается в место, наиболее удаленное от водосточной трубы. Затем прикрепляется последний держатель, в месте крепления трубы. После этого устанавливаются промежуточные кронштейны.

Местонахождение каждого из них лучше отметить заранее, натянув шнур между первым и последним держателями (с учетом уклона 3 мм каждый метр). Таким способом можно сделать отлив на крыше максимально качественно, как это делают специалисты. Правильный уклон обеспечит сток осадков в необходимом объеме.

Этап 2: соединение желобов

Между каждой парой держателей прикрепляется соединитель для желобов. Его резиновые уплотнители рекомендуется смазывать, чтобы не возникли трудности при монтаже. Каждый желоб будет соединяться с другим внутри соединителя.

Этап 3: выход в воронку

В полости желоба (в его дне) выпиливается отверстие для выпускной воронки. Сделать его своими руками можно при помощи ножовки. Собранный участок устанавливается на кронштейны. Здесь важно соблюдать температурные метки, которые есть у водоотливной системы кровли практически любого производителя. Край желоба должен дойти до метки, соответствующей температуре воздуха.

Этап 4: крепление уголков

Каждый уголок, внутренний или наружный, крепится сначала одним концом к желобу. После установки полученной трубы с уголком на держатели к уголку подводится 2-й желоб (с другой стороны). Уголок, как и все компоненты системы, фиксируется к балкам (доскам) кровли саморезами. Следует знать, как обеспечить кровельные отливы хорошей герметичностью. Для этого все места соединений обрабатывают герметиком.

Этап 5: монтаж водосточных труб

После монтажа подвесной системы устанавливаются вертикальные водостоки. Трубы прикрепляются к фасадной стене дома хомутами. Стандартно расстояние между хомутами составляет 1 м. Максимально допустимое – 1,8 м.

В местах стыковки двух водоотливных труб устанавливаются соединители. Направление трубы задается при помощи колена. Это колено приближает ее к стене дома, когда труба присоединяется верхним концом к воронке.

С 2-х сторон от колена всегда устанавливаются хомуты (на расстоянии 150 мм). При этом надо соблюдать условие: каждый отрезок трубы должен прикрепляться к фасаду минимум одним хомутом.

Отвод воды от фундамента

Из водоотливной трубы осадки должны поступать в дренажную систему участка. Иногда установку такой системы игнорируют, и со временем происходит угроза целостности фундамента. При скрытом водоотводе труба входит в землю, обеспечивая всей системе аккуратный вид, а грунту возле фасада – необходимую сухость.

Как сделать отливы на крыше своими руками, монтаж водостоков
Как сделать отливы на крыше своими руками. Расчет необходимых компонентов. Все этапы монтажа.

Источник: osnovam.ru

Отвод воды – жизненно необходимое мероприятие при возведении кровли, которое исключает протеки и не дает проникнуть воде в подкровельное пространство и фасада строения. Скопившись, она способна разрушить кровельную конструкцию и стены строения. Зимой обледенения вместе с сосульками откалываются и падая представляют угрозу жизни человека. Избежать этой ситуации можно только исключив застой воды путем организации ее отвода с кровли.

Отливы для отвода воды выполняются с высокой степенью прочности, защищенности от возникновения ржавчины и подчеркиванием привлекательности строения в целом. Чтобы их изготовить, используются различные материалы и формы самой конструкции.

Источник: https://luchiefasady.ru/kak-krepit-otlivyi-na-kryishu.html

Установка отливов на крышу своими руками

Отливы для крыши – важный конструктивный элемент любой постройки. Правильное обустройство системы водоотведения способно продлить срок службы кровли и несущих конструкций здания, а также защитить от разрушения отмостку вокруг дома.

Система отливов необходима для удаления излишков влаги с кровли.

Устройство и предназначение водоотлива

Сливная система представляет собой совокупность основных и вспомогательных компонентов конструкции. К основным относят желоба, воронки и трубы, а к вспомогательным – заглушки и крепежные элементы.

По размещению различают внутреннюю и внешнюю системы водоотведения. Внутренняя используется для построек, имеющих плоскую крышу. При этом кровельный материал укладывается с наклоном в сторону воронки. Вода, стекающая по крыше, собирается в воронку, затем поступает в трубу, расположенную в стене здания или в техническом канале.

Внешняя водосточная система применяется для крыш скатного типа. Все элементы конструкции устанавливаются с наружной стороны здания.

Основное предназначение водоотлива – отведение талой и дождевой воды с крыши здания в предназначенное для этого место.

Если отливы отсутствуют, вода, падающая с кровли, будет разрушать бетонную отмостку или тротуарную плитку вокруг постройки.

Скапливание излишней воды в почве вокруг дома приведет к подтапливанию подвала и цокольных этажей. Впитываясь в грунт, вода будет подмывать фундамент дома. В результате он начнет проседать, а на стенах появятся трещины. Эксплуатация такого здания станет небезопасной.

Конструктивные элементы внешней системы водостока

При проектировке системы водоотведения необходимо учитывать следующие элементы конструкции:

Элементы наружного водостока.

Желоба. Являются главным элементом сливной системы. Должны быть достаточно прочными, т.к. не только служат для отведения дождевой воды, но и удерживают большие объемы снега в зимнее время.
Трубы. Отводят воду, поступающую по желобам, в специальные приемники или канализацию.
Воронки. Служат для сбора воды из желобов и подачи ее в трубы.
Заглушки.
Устанавливаются в торцах желобов и служат для защиты от переливания воды во время сильных ливней.
Крепежные кронштейны. Фиксируют желоба в нужном положении и придают конструкции устойчивость.
Повороты желобов и колена труб. Необходимы для направления потоков воды в нужную сторону.
Уплотнительные прокладки и резиновые кольца. Обеспечивают герметичное скрепление желобов между собой.
Соединительные муфты и хомуты.

Служат для фиксации труб между собой и крепления их к стенам здания.

Из чего можно сделать слив с крыши своими руками

Системы водоотведения, представленные в продаже, часто имеют высокую цену, поэтому многие мастера предпочитают изготавливать отливы своими руками. Для этого можно использовать различные материалы.

Наиболее востребованы следующие:

Оцинкованная листовая сталь. Этот материал достаточно прочен, устойчив к перепадам температур и воздействию ультрафиолета. Однако для изготовления элементов сливной системы из стали необходимо специальное оборудование и опыт работы с ним. В связи со сложностью работ этот вид материала используют редко.
ПЭТ. Нежелателен для использования в качестве постоянной водоотводной системы, т.к. конструкции из тонкого пластика недостаточно прочны и не приспособлены для экстремальных погодных условий.
Пластиковые трубы для канализации. Используются для самодельных сливных систем чаще всего, т. к. обладают аккуратным внешним видом, прочностью, устойчивостью к коррозии и достаточно низкой стоимостью.

Пластиковые отливы имеют длительный срок службы, легкие, доступные по стоимости.

Как установить систему водостока для крыши самостоятельно

Установка водосточной системы относительно проста, но требует соблюдения всех требований. Только при правильном выполнении монтажных работ конструкции будут в полной мере выполнять свои задачи и прослужат длительное время.

Подготовка к монтажу

Для изготовления отливов подходят канализационные трубы диаметром 100-110 мм из полипропилена. Можно использовать трубы как для внешней, так и для внутренней канализации. Они практически не отличаются по свойствам.

Исключение составляет толщина стенок – у труб для внешней канализации она больше, поэтому эти изделия способны выдерживать высокие механические нагрузки. За счет этого стоимость их выше, чем труб для внутренней канализации.

Для повышения устойчивости пластика к перепадам температур и воздействию ультрафиолета изделия можно покрыть акриловой или титановой пропиткой.

Необходимый набор инструментов для монтажа отливов.

Чтобы узнать, сколько труб потребуется закупить, необходимо подсчитать метраж сливной системы. При этом следует учитывать, что из 1 трубы получается 2 желоба. Одновременно определяют, сколько в системе будет поворотов, воронок, заглушек, соединительных и крепежных элементов.

В среднем на каждые 10 м желоба требуется 1 воронка и 1 труба. Количество кронштейнов для крепления желобов рассчитывают исходя из того, что расстояние между соседними элементами должно составлять 40-80 см. 1 труба крепится к стене 3 хомутами.

Для проведения работ по распилке пластиковых труб потребуется электрическая кругошлифовальная машина и несколько тонких дисков по металлу. Также в ходе работ будут нужны линейка, рулетка, метизы, металлическая планка, слесарные инструменты.

Важно правильно подготовить рабочее место. Трубы необходимо закреплять так, чтобы их было удобно распиливать, иначе срез получится неровным.

Установка желобов

Перед тем как распилить трубу на 2 желоба, в ее торец необходимо установить заглушку и прикрутить ее 4 саморезами длиной около 1 см. Для герметизации используют резиновое кольцо, которое помещают между стенками трубы и заглушкой. После распилки на каждом желобе должно остаться по половине заглушки, закрепленной 2 саморезами. Последние необходимо вкручивать так,чтобы они не повредили резиновое кольцо.

Маркером на трубе делают отметки и разрезают изделие болгаркой по нарисованной линии на 2 половины. С помощью монтажного ножа или абразивного диска удаляют заусеницы и подравнивают край среза.

Желоба соединяются между собой при помощи саморезов. В местах нахлеста устанавливают половину резиновой прокладки. Чтобы избежать протечек, используют герметик. На углах монтируют поворотные элементы.

Распилить трубы для придания им нужной длины
поможет ножовка.

Для защиты системы от мусора (например, опавшей листвы) можно использовать решетки. Их закрепляют поверх желоба.

Обязательным элементом конструкции желоба является воронка. Для ее изготовления берут отрезок трубы, торцевую заглушку, поворот и соединительную крестовину, скрепляют их между собой и вкручивают в местах соединения саморезы.

Для герметизации используют резиновые уплотнители и промазывают стыки герметиком.

Посередине проводят линию и разрезают конструкцию болгаркой. Заусеницы зачищают, линию среза выравнивают. Готовую воронку крепят к желобу. Для предупреждения засорения водосточной системы рекомендуется закрывать воронку решеткой.

Закрепляют желоба на здании при помощи металлических кронштейнов. Их изготавливают из полоски металла шириной 2 см и толщиной 2 мм. Длину кронштейна определяют, измеряя длину участка, который будет крепиться к стропильной системе, и прибавляя к ней половину окружности желоба. Для прикрепления кронштейна к зданию в полоске высверливают отверстия.

При установке желобов предусматривают уклон для стока воды самотеком. Он должен составлять 2-3 см на 10 м конструкции. Перед тем как крепить кронштейны, рассчитывают степень наклона стока и отмечают линию, вдоль которой затем проводят монтаж крепежных конструкций, начиная с верхней точки.

Кронштейны не должны располагаться под местами соединения частей желоба, а также под воронкой. Желательно, чтобы кронштейны находились на расстоянии 10-20 см от воронки.

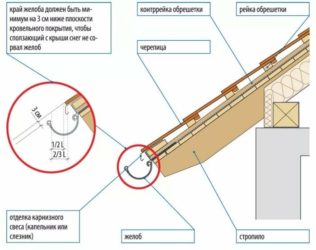

Край желоба должен располагаться ниже края крыши минимум на 3 см, а расстояние между желобом и стеной должно составлять не менее 6-8 см. В противном случае здание будет намокать от брызг или конденсата. Для предупреждения повреждения стен влагой можно проложить вдоль желобов слой гидроизоляции.

Крепление кронштейнов осуществляется при помощи надежных металлических фиксаторов.

Монтаж желобов можно производить 2 способами. Первый из них предусматривает сборку всей конструкции вместе с кронштейнами на земле и дальнейшее прикрепление ее к зданию. При этом существует риск повредить желоб.

Более надежным считается другой способ, при котором сначала кронштейны крепятся к стропильной системе кровли, а затем на них устанавливаются желоба.

Крепление кронштейнов можно производить несколькими способами:

На лобовую доску. Этот способ используется, когда монтаж кровельной конструкции полностью завершен.
На стропильные ноги. Таким способам желоба крепят, если отсутствует лобовая доска.
К обрешетке кровли. При этом используют удлиненные хомуты, закрепляемые в 2 точках и фиксирующие кронштейны к обрешетке кровельной конструкции.

Монтаж сточных труб

Трубы соединяют между собой при помощи муфт и дополнительно фиксируют в местах крепления саморезами. На концах размещают колена. Одним концом собранную трубу прикрепляют к воронке, а другой – направляют в емкость для сбора воды, ливневую канализацию или дренажный колодец.

К стенам трубы крепят хомутами. Между стеной дома и трубой необходимо оставлять технологический зазор минимум 3-4 см. При монтаже вертикальных конструкций используют уровень или отвес.

Для наиболее эффективной работы системы водоотведения рекомендуется устанавливать сливные трубы через каждые 5-6 м длины края крыши. Желательно располагать их на углах здания.

Источник: https://VodaSovet.ru/vodoprovod/ustanovka-otlivov-na-kryshu-svoimi-rukami

Установка отливов на крышу — подробная инструкция и советы экспертов!

Красивый и аккуратный фасад, а также прочные стены дома, не подточенные непогодой, сможет обеспечить правильно оборудованная крыша. Именно она способна защитить строение от атмосферных осадков и на долгое время сохранить его первоначальный внешний вид, обеспечить защиту материалов от пагубного воздействия погодных условий. Особого внимания достойна система удаления излишков влаги с кровли, поэтому установка отливов на крышу была, есть и будет одной из приоритетных задач во время строительства дома. Как это делается своими руками? Разберемся на конкретных примерах.

Установка отливов на крышу

Отлив представляет собой желоб прямоугольного или круглого сечения, расположенный под свесом крыши

Устройство и предназначение

Система отливов дождевой и талой воды представляет собой совокупность элементов, позволяющих сначала собрать, а потом вывести избыток влаги в специально предназначенное для нее место – канализацию, емкость для стоков и т. д. Система не дает воде стекать по стенам дома и портить отделочные, да и основные элементы строения. Если вода не будет отводиться с кровли систематизировано, то со временем не только уничтожит красоту стен строения, но и, проникая в места стыков стен и крыши, постепенно разрушит само здание.

Монтаж водосточной системы

Внимание! Кровля, не оборудованная отливами, не может хорошо защитить здание от воды. Дело в том, что в таком случае жидкость стекает с нее хаотично, попадает на мауэрлат, образует вокруг строения лужи, которые негативно воздействуют на фундамент и дорожки, окружающие дом.

Система отлива состоит из желобов, закрепленных вдоль карниза кровли, которые отвечают за сбор жидкости с кровельного покрытия. Далее собранная вода поступает через воронки в вертикально расположенные трубы, ведущие к местам сбора воды – канализации, емкостям и т. д.

Элементы наружного водостока

Сливы для дождевой воды

Отливы могут быть изготовлены из нескольких материалов. Каждый их них имеет свои недостатки и достоинства.

Таблица. Материалы, используемые для изготовления отливов.

МатериалКраткая характеристика

Медь	Это самый надежный, прочный, долговечный, но и самый дорогой вариант отливов. Изготавливаются такие отливы из оксидированной меди, которая не только выглядит красиво, но и не подвержена негативному влиянию со стороны погодных условий. К недостаткам таких отливов можно отнести немалый вес конструкции, который важно учитывать при проектировании крыши и стен строения. Также не стоит такие отливы устанавливать на зданиях, находящихся долгое время без присмотра (например, сезонных дачах).
Алюминий	Алюминий – тоже может использоваться для создания отливов. Система отличается небольшим весом, не утяжеляет строение, не дает дополнительной нагрузки на фундамент. К сожалению, алюминий склонен к окислению и может быть использован лишь в случае, если будет обработан специальными составами, защищающими его от внешних негативных воздействий.
Сталь	Довольно часто используются для создания водоотводящей системы стальные отливы. Они прочные, долговечные, но так же, как и алюминий, склонны к разрушению, а именно – боятся коррозии. Да и вес у них, хоть и меньше, чем у медных систем, но все-таки весьма значителен. И нагрузку, которую будет испытывать строение, важно учитывать еще на этапе проектирования.
Пластмасса	Сейчас именно пластиковые отливы используются чаще всего, так как они имеют длительный срок службы, легкие, доступные по стоимости. Они практически не оказывают давления на строение, не боятся воды, но достаточно хрупки, потому система креплений должна быть продуманной и надежной. Еще одно их достоинство – возможность выбрать отливы абсолютно любого цвета, которые идеально подойдут для стилистики и цветовой гаммы здания.

Водостоки пластиковые для крыши

Схема расположения стоков для различных видов кровли

Цены на водостоки

Водостоки

Перед тем как будут начаты работы по монтажу отливов, важно озаботиться подготовкой всех необходимых инструментов. Для установки могут потребоваться:

инструмент для нанесения разметки – например, маркер;
рулетка – используется для снятия мерок;
угольник, линейка – могут также пригодиться для нанесения разметки, требующей точности углов (например, при укорачивании желобов);
шуруповерт, дрель – для крепления элементов стока;
ножовка по металлу – пригодится для придания элементам конструкции нужных размеров;
длинная бечевка – удобна для выравнивания кронштейнов-держателей по определенному уровню во время их крепления;
стремянка – без нее под самый верх строения будет забраться очень сложно.

Минимальный набор инструментов для монтажа отливов

Также стоит запастись саморезами, герметиком. Работать рекомендуется осторожно, особенно находясь под самой кровлей. Лучше всего, если будет использоваться страховочный трос, но это касается только достаточно высоких зданий. Также на помощь рекомендуется пригласить помощника, который в нужное время сможет поддержать элементы конструкции или что-то подать.

Силиконовый герметик

Цены на силиконовые герметики

Силиконовый герметик

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Работы по установке отливов могут производиться в любое время года. Однако если система будет смонтирована неправильно, то и работать не будет. Стоит соблюдать инструкцию по монтажу, чтобы все получилось так, как требуется. В целом, справиться с установкой отливов сможет любой, кто хотя бы немного владеет строительным инструментом. Монтаж всей системы начинается всегда с установки желобов.

Шаг 1. Первым делом осуществляется нанесение разметки и определение мест крепления держателей-крючьев желоба. Шаг между ними должен составлять примерно 60-90 см. Если он будет значительно превышать указанные параметры, то отливы не выдержат давления снега (снеговую нагрузку) в зимнее время года и сломаются.

При этом крючья монтируются так, чтобы обеспечить определенный наклон желоба – иначе вода по нему течь не будет или будет это делать очень плохо, накапливаясь в желобе. Наклон водосборного желоба должен быть не менее 0,5 см на каждый метр длины. Также учитывается и то, что край крыши должен в будущем нависать над желобом примерно на 5 см.

Первый и последний держатели должны быть смещены вертикально относительно друг друга на 5 см при максимальной длине водосбора 10 м.

Установленные держатели для желоба

Шаг 2. Перед закреплением держатели размечаются, при этом в расчет берется требуемое для правильной установки вертикальное смещение.

Правильная разметка держателей

Шаг 3. Желоба водосбора монтируются вдоль карниза крыши при помощи предназначенных для этого кронштейнов или крюков. Фиксация длинных держателей производится на доски стропил либо же на карнизную планку до начала укладки отделочного покрытия крыши. Для крючьев создаются небольшие желобки, шириной и длиной подходящие к месту крепления держателя. Сам крюк прикручивается к дереву саморезами или болтами.

Создание желобков для длинных держателей

Монтаж длинного держателя

Если кровля смонтирована полностью, то используются компактные либо короткие держатели, которые тоже крепятся на саморезы на лобовую доску.

Монтаж короткого держателя

На заметку! Держатели длинные имеют большую надежность по сравнению с компактными, они смогут выдержать достаточно сильную нагрузку.

Шаг 4. Сначала производится фиксация первого и последнего держателей в системе. Затем между ними протягивается бечевка, которая поможет ориентироваться при установке последующих держателей. И перед креплением остальных крючьев требуется убедиться, что карниз установлен строго горизонтально. Если это не так, то уровень обязательно учитывается при нанесении разметки. Для определения горизонта используется строительный уровень.

Между держателями натягивается бечевка

Шаг 5. С каждой стороны от места крепления воронки, которая будет отводить воду из водосбора в сточную трубу, также должны быть прикреплены держатели. Они фиксируются примерно на расстоянии 150 мм по обе стороны от места монтажа сливной воронки.

Шаг 6. Начинается установка воронок для слива воды. Их количество должно быть строго определенным. При расчете нагрузки на систему требуется помнить, что одна сливная труба, которая будет соединяться с желобами как раз при помощи воронок, должна принимать в себя жидкость с площади не более со 120 м2 проекции ската кровли на горизонт и не более чем с 10 м длины одного желоба. Именно с учетом этих значений и производится разметка мест монтажа воронок.

Сливная труба будет соединяться с желобами при помощи воронок

Шаг 7. Производится создание отверстий в желобах для установки воронок. Для этого на желобе отмечаются предполагаемые места установки сливных воронок, при помощи ножовки вырезается отверстие круглой или V-образной формы и диаметром 10-11 см.

На желобе вырезается отверстие

Шаг 8. Края отверстия на желобе немного загибаются наружу.

Края отверстия загибаются наружу

Шаг 9. Воронка надевается на выбранное и подготовленное на желобе место, крепится стороной в замке на внешней его стороне, а также при помощи фиксаторов, которые загибаются внутрь желоба.

Установка воронки

Фиксаторы загибаются внутрь желоба

Шаг 10. Производится установка торцевых заглушек водосбора. Они монтируются на те части желоба, которые будут считаться концевыми, чтобы вода не вытекала наружу в этом месте – то есть на торцы желоба, которые не имеют соединений с другими частями системы отливов. Перед установкой стык для надежности обрабатывается силиконовым герметиком.

Установка торцевой заглушки

Заглушка промазывается силиконовым герметиком

Совет! Более плотно присоединить заглушку к торцу можно, используя резиновый молоток для подбивки или прикрутив ее саморезом.

Шаг 11. После сборки водосборы могут устанавливаться на предназначенное им место. Для этого желоб вводится в крюк так, чтобы край его оказался внутри завитка держателя.

Вводится желоб

Шаг 12. Соединительные уголки желобов фиксируются особым накидным фиксатором.

Накидной фиксатор

Шаг 13. Соединение отдельных желобов для увеличения общей длины производится встык за счет применения специальных соединителей. Обычно такие соединители имеют особую (как правило, прорезиненную) прокладку, которая обеспечит герметичность и надежность соединения. Между водосборами, края которых лежат на этом элементе, должно оставаться расстояние 3-4 мм.

Для стыковки желобов используются специальные соединители

Цены на популярные модели шуруповертов

Шуруповерты

После того как были смонтированы желоба для сбора жидкости с кровли, осуществляется установка сливных труб и подведение их к месту сбора воды.

Шаг 1. Определяется нужная длина трубы стока, которая должна быть такой, чтобы соединить между собой желоба с коленом и колено вывода жидкости. Распилить трубы для придания им нужной длины поможет ножовка. В целом же, труба должна иметь такую длину, чтобы конечное колено, расположенное на выходе из трубы, находилось на расстоянии 20 см от земли или отмостки. Иначе брызги вытекающей жидкости будут разлетаться во все стороны.

Распил трубы

Шаг 2. Монтируются на стену строения держатели трубы. Они монтируются так, чтобы труба приняла строго вертикальное положение или имела совсем небольшой уклон. Расстояние между отдельными кронштейнами должно быть около 2 м, но при этом одну трубу должны удерживать два держателя.

Расстояние между держателями

Шаг 3. Фиксация кронштейнов осуществляется при помощи надежных металлических креплений. Сначала кронштейны устанавливаются в местах соединений – например, в месте стыка трубы с коленом или соединительной трубой в верхней части. Далее и сама труба фиксируется на установленных кронштейнах.

Кронштейн крепится шурупами

Шаг 4. Производится соединение всех элементов стока. Для этого между собой соединяются водосточная труба, колено трубы, соединительная труба (при необходимости), колено слива.

Соединение элементов стока

Шаг 5. Конструкция выравнивается по уровню, только после этого соединительная труба присоединяется к воронке желоба.

Труба присоединяется к воронке желоба

Внимание! Сливные трубы должны устанавливаться примерно каждые 5-6 м длины края крыши для эффективного удаления воды. Также лучше всего предусмотреть их места расположения на углах строения, особенно это касается домов, имеющих сложную геометрию.

Дополнительная информация

После окончания монтажа работу отливов можно проверить, пустив по системе большой поток воды. В этот момент можно сразу выявить протечки, если таковые имеются, а также посмотреть, насколько эффективно система справляется со стоками. В случае выявления недостатков их лучше исправить сразу, не откладывая на потом, пока система не вошла в эксплуатацию.

Ошибки при монтаже водостока крыши

Вывод дождевой воды лучше всего осуществлять в специально сделанные канавки, ведущие к канализации. Также можно установить под сливными трубами и емкости для сбора. Собранная таким образом вода может пригодиться на садоводческие и другие нужды.

В целом, места вывода должны располагаться так, чтобы они не мешали передвижению по территории дома, а также чтобы вода, стекающая по трубам, не наносила вред растениям, высаженным вокруг. Во время сильных дождей потоки жидкости могут нанести непоправимый вред культурам.

Водосток из канализационных труб

Чтобы избежать сложных ситуаций, рекомендуется регулярно проводить осмотры водоотводящей системы на наличие повреждений и неисправностей. Дефекты, замеченные сразу и не запущенные, исправить гораздо легче, чем те, что существуют уже давно и постепенно подтачивают и разрушают отводы еще сильнее.

Для монтажа отливов потребуется немного опыта владения строительным инструментом, желание и знание информации о том, как производится вся работа поэтапно. В целом, ничего сложного здесь нет, но все-таки пренебрегать доскональным изучением инструкции не стоит. Исправлять допущенные по незнанию ошибки часто оказывается слишком сложно.

— Монтаж водосточной системы своими руками

Источник: https://krysha-expert.ru/ustanovka-otlivov-na-kryshu

Как сделать отливы для крыши: установка отливов на крышу своими руками

Крышу дома часто сравнивают с зонтом: главное предназначение – защита от дождя и других видов атмосферной влаги. Но есть одно существенное отличие, ведь жидкость сплошной стеной стекает с зонта сразу во всех направлениях, а с крыши современного дома – только в нескольких специально отведенных для этого местах. Весь секрет в водосточной системе!

И здесь немало своих тонкостей, ведь важно, чтобы вся система не только работала, но и не требовала к себе постоянного внимания из-за поломок. Поэтому в этой статье откроем вам все секреты: как сделать отливы на крыше своими руками так, чтобы в них было продумано все до мелочей!

Что собой представляют отливы жилого дома

Организация отвода воды с кровли жилого дома напрямую зависит от того, какая форма у крыши и

Дом без организованного отвода воды: реально ли такое?

Возможно у вас возникала когда-либо мысль, что возможно вообще обойтись без всяких водостоков – раньше на Руси разве не обходились без них? Да, не только, такой подход практикую и сегодня!

Например, если дом строится строго в определенном стиле, и водосточные трубы на нем не скрыть и не подогнать к выбранному дизайну экстерьера никак. В таком случае строители делают все, чтобы дождевая вода никак не вредила зданию.

Для этого крышу строят так, чтобы она имела широкий навес и выступала за лицевую часть стены не менее, чем на полметра. Далее на фундаментных стенах укладывают вертикальную изоляцию, и сам фундамент представляет собой высокий цоколь из не влагоемких материалов, как керамическая плитка или камень.

Вторым шагом делают вертикальную планировку территории так, чтобы от дома шел ощутимый под ногами уклон – так вода будет свободно стекать с крыши и сразу уходить от фундамента дома.

Отливы стандартной двухскатной крыши

Стандартные отливы для двускатной крыши состоит из таких элементов:

В тех местах, где сток воды будет под большим напором (чаще всего под ендовой), на желоб или угол желоба еще ставят ограничитель.

Организация отвода воды с плоской крыши

А вот на крыше плоского дома отливы выглядят несколько иначе:

Для того, чтобы организовать отвод воды с плоской крыши, сначала ее оборудуют парапетом высотой от 30 до 90 см, который одновременно служит ограждением. Далее устанавливают водосток, в большинстве случаев – внутренний.

Внутренний водосток считается более надежным, т.к. такая система почти не подвержена атмосферному воздействию. Устанавливать водоприемные воронки только на пониженных участках кровли, что вполне логично. Если ваша крыша до 150 м2, тогда ставьте две воронки: стандартную со стояком и аварийную, которая уберет воду через парапет.

https://www.youtube.com/watch?v=76NcTeV5fcU

Но крайне важно, чтобы система отливов с плоской крыши всегда работала исправно. А для этого такая система должна быть проходимой, т.е. защищенной от забивания листьями осенью и снегом зимой. Для этой цели к обжимному кольцу или фланцу на воронке крепят корзинку и укладывают нагревательные кабели. А в нижней части трубы монтируют ревизию для очистки и контроля. Сама вода по внутреннему водостоку попадает в главный коллектор.

Выбор материала водоотливов

Сначала вам следует определиться, из какого материала вы хотите установить водосточную систему:

Нельзя сказать, что один из них будет лучше или хуже. Пластик обычно привлекает своей доступностью цены и легкостью в монтаже, металл – долговечностью и надежностью.

Но стоит учитывать, к обустройству водосточной системы дома в российском регионе предъявляются серьезные требования:

От того, из какого материала будет изготовлена водосточная система, зависит ее практичность и долговечность. Качественный водосток должен исправно работать даже в дни сильного ливня, и при этом без каких-либо брызг на стены. Материал должен быть достаточно устойчивым для порывов ветра, сильных морозов и снеговой нагрузке. Поэтому давайте внимательнее рассмотрим плюсы и минусов каждого из вариантов.

Современные металлические отливы изготавливают из оцинкованной стали, жести, алюминия, титан-цинка, меди и металла с полимерным покрытием. Самые доступные из них по цене – жесть и оцинкованная сталь, и они же менее практичны, т.к. подвержены механическим повреждениям и коррозии.

В работе с такими элементами вам придется использовать много герметика и защищать все стыки, но это может не спасти от воды, которая замерзнет в трубах и взорвет их. Из-за всего этого общий срок службы водостока не превышает 15 лет. Еще оцинкованная сталь далеко не всем нравится из-за того, что со временем покрывается белесыми и ржавыми разводами.

Поэтому такую сталь защищают пластиком с обеих сторон, такие технологии помогают увеличить гарантийный срок водостока до 15 лет. И только в этом случае стальному водостоку не страшны ни кислотный дождь, ни солнце, ни царапины.

Куда более долговечные отливы из цинк-титана, алюминия и меди. Такие не деформируются даже при серьезной снеговой нагрузке. Но весят они уже больше, сложны в монтаже и немало нагружают карниз. Например, медные не только радуют своим эстетичным внешним видом, но и отличаются высокими прочностными характеристиками. Отдельный вид водостоков, которые не намного дороже цинковых – из алюцинка. У них довольно красивый металлический блеск и узор кристаллизации, и при этом отличная коррозия за счет присутствия алюминия в защитном покрытии водостока. Этот элемент образовывает собой стабильную оксидную пленку на поверхности труб.

Еще еще такой вид водоотливов, как свинцовые. Они отличаются замечательной сопротивляемостью к температурным перепадам, особенно резким, когда весной ночью случается мороз. при этом свинцовые водоотливы настолько просты в сборке, что подходят для крыши любой сложной конфигурации.

Но самыми популярными считаются водоотливы из пластика. Они обладают легким весом, практичны и бесшумны, и при этом куда более доступны по цене, в отличие от всех других видов. Пластиковые водостоки устроены настолько просто, что их не сложно установить даже совсем несведущему человеку.

Вы наверняка удивитесь, но сегодня производятся даже цементные водостоки, причем довольно надежные! Но у них есть существенный недостаток: постоянная усадка, которая требует проведения постоянных ремонтных работ. Кто же тогда вообще покупает водоотливы такого качества? Те, кто хотят серьезно сэкономить, ведь подобные системы обходятся дешевле пластиковых.

Правила расчета и проектирования системы отливов

Грамотная установка отливов на крышу всегда начинается с ее проектирования и расчета:

Первым делом вам нужно определить, где именно вам будет удобнее разместить водосточную систему с учетом места расположения окон, дверей и любых выступающих элементов архитектуры дома.

А вот как установить отливы на крышу обычного частного дома, мы сейчас расскажем. Итак, сначала устанавливают желоба, с учетом наклона к воронке. Это 3-5 мм на каждый 1 метр:

Если вы не используете саморегулирующиеся крюки для желобов, тогда подрезайте согласно этому уклону:

Процесс монтажа водостоков

Мы подготовили для вас целую серию пошаговых иллюстраций и мастер-классов, чтобы вы могли разобраться во всех деталях установки водотливов для двухскатной крыши.

Шаг 1. Определение наклона и монтаж крепления

Всего в процессе монтажа вам понадобится два вида крепления:

Также есть несколько способов закрепить крюки, не только с учетом уклона:

При помощи крюкогиба согните крепление для водостока под нужным углом и закрепите их на лобовую доску в нужном порядке, начиная от угла. Следите за тем, чтобы расстояние между кронштейнами было одинаковым, от 50 до 60 см. Это расстояние названо не просто так: именно так вы не столкнетесь с такой проблемой, как провисание желобов и срыв отливов сильным ветром или шапкой снега.

Теперь переходим к устройству желоба. Если он состоит из нескольких элементов, соберите их на земле. Далее следуйте такой инструкции:

Шаг 1. Теперь обозначьте положение для будущей сливной воронки, и с обеих ее сторон, на расстоянии 15 см от края, установите держатели желоба.
Шаг 2. Установите держатели желоба в наибольшем удалении от сливной воронки, с учетом уклона желоба 0,3%.
Шаг 3. На лобовой доске теперь установите промежуточные держатели, между которыми должно быть не более 60 см.
Шаг 4. Наметьте места размещения углов и муфт желоба. Установите желоб в держатели.
Шаг 5. Вставьте выступ желоба в передний фланец желоба, затем поверните желоб назад, пока не услышите щелчок.
Шаг 6. Отрежьте желоб на нужную длину ножовкой по металлу.
Шаг 7. Закрепите желоб в держателях. Покройте тонким слоем скользящего средства фасонные части желоба.
Шаг 8. Теперь установите сливную воронку, а ее задний край заложите на задний фланец желоба.
Шаг 9. Соедините отрезки желоба при помощи муфт. Следите за тем, чтобы расстояние держателя до края муфты не превышало 15 см.
Шаг 10. Закрепите углы на желобе, вставьте задний фланец желоба в фланец угла и защелкните передний фланец желоба в угловом торцевом фланце.

После этого переходите к заглушкам. Поставьте левую и правую.

А теперь – о сложностях. Если у вас нет возможности поставить водосточную трубу прямо над воронкой, но удаление небольшое, до 10 см от центра воронки до центра трубы, тогда проще всего собрать отступ. для этого наденьте отвод с одним раструбом на сливной патрубок воронки, а на его гладкий конец наденьте двухраструбный отвод.

Если расстояние между центрами больше 10 см, тогда отступ придется собирать из трех элементов. Для этого двухраструбный отвод наденьте на сливной патрубок воронки, вставьте в него отрезок трубы, и на тот уже надерьте двухраструбный отвод.

Шаг 2. Подготовка и монтаж желоба

Установите желоб так, чтобы он оказался ниже условной линии кровли на 1 см, а вода с капельника могла попадать прямо в центральную треть желоба. Чтобы установить желоб ровно, воспользуйтесь отвесами. В том месте, где к желобу будет крепиться водосточная труба, нужно приложить воронку, сделать разметку и проделать нужное:

Отверстие для металлического стока легче всего выпилить при помощи сверла-насадки. Для работы с пластиковым желобом вам понадобится пила по металлу, ножовка или пила с мелкими зубьями. Кромки реза зачищайте наждачной бумагой или напильником. Не забудьте отогнуть края отверстия наружу, чтобы потом воронка более надежно была соединена с желобом:

Вот хороший практический пример, как все это провернуть с пластиковым водостоком:

Шаг 3. Соединение желобов разными способами

Перед склеиванием пластиковых желобов края кромок необходимо зачистить от заусенцев и обработать чистящим средством. Это необходимо для того, чтобы обезжирить пластик. Только после этого на внутреннюю сторону воронки наносят клей.

Большинство современных водостоков собираются уже не на клей, а на специальный замок:

А вот так происходит монтаж металлического водостока:

Чтобы соединить несколько водосточных труб, вам понадобятся муфты. При монтаже их щелевые раструбы должны быть обращены вниз. При этом оставляют 1 см зазора между упором раструба муфты и краем трубы. Кроме того, под каждой из муфт ставят крепежную скобу.

А еще сегодня разрабатывают такие водосточные системы, которые не позволяют усиленному потоку воды перелиться через край. Это обеспечивает специально разработанная форма желоба с особой жесткостью.

У нее есть дополнительные ребра жесткости сразу по всей длине, которые направляют поток воды, увеличивают стойкость к деформации и предотвращают налипание листьев, засоряющих водосток. Многие современные водосливные системы для крыши изготавливаются с уплотнителями из EPDM-каучука. Такие герметизируют все элементы системы и при этом не мешают линейному расширению желобов.

Установите воронку, загните ее края и зафиксируйте заглушку:

Конечно, чем больше воронок и стояков будет в вашей водосточной системе, тем она окажется надежнее, но, в то же время, дороже.

Шаг 4. Монтаж вертикальных элементов

Установите вертикальную водосточную систему на расстоянии 25 см от земли и 15 см от отмостки. К стене нужно закрепить держатели труб из такого расчета: по держателю на каждый метр, так, чтобы он оказался на стыке двух труб.

Закрепите в фасаде дюбеля той длины, которая окажется достаточной для толщины теплоизоляции здания. В дюбеля закрутите крепления хомутов на максимальном расстоянии 1,8-2 м.

Разместите в хомутах водосточные трубы и соедините их при помощи муфты. Затяните хомуты, но не пережимайте при этом трубу. Нижний конец трубы выведите в универсальный отстойник, для чего вырежьте отверстие, которое будет равно диаметру водосточной трубы.

Чтобы обойти какие-то выступающие элементы здания или просто изменить направление стока по трубам, вам понадобятся колена в 135°, углы 90°/135° и 90−150°.

Вот как выглядят такие хомуты в жизни:

При креплении труб в стены из разных материалов есть свои особенности. Так, в кирпичную стену трубы необходимо крепить универсальными хомутами с винтом с распорным дюбелем, который имеет длину 100, 160 или 220 мм – здесь уже все зависит от того, есть в стене утеплитель, или нет.

А вот чтобы закрепить трубы к металлической или деревянной стене, уже понадобятся скобы с лапкой. Каждую из таких скоб следует крепить к стене при помощи специальных винтов для металла или дерева.

Если вы собираетесь выводить воду с крыши прямо в систему ливневой канализации, тогда на нижнюю часть трубы установите ревизию со специальной решеткой для сбора грязи. Неплохой альтернативой будет универсальный дождеприемник, который защитит от утечки неприятных запахов и низких температур. Тогда в водосток не нужно ставить решетку, т.к. здесь уже будет встроен съемный лоток для сбора листьев и веток.

К слову, от вертикальных водосточных труб вы вообще можете отказаться! Сегодня становится модно использовать цепи вместо водостока, как в Японии. Их просто цепляют за желоб, и они свисают вниз. При должном подходе такие цепи превращают в настоящее украшение дома и сада.

Цепи – только условное название. На самом деле на японских водостоках такие цепи имеют сложную пространственную форму с декоративными чашами и другими элементами. Если вам нравится такое исполнение, то следите за тем, чтобы цепи были надежно связаны с основанием и желобом, при этом будучи так натянуты, чтобы не двигаться из стороны в сторону.

Шаг 5. Защита водостока

Когда отливы будут полностью готова, дополнительно вы можете защитить ее специальной сеткой от грязи и листьев:

Терпение и соблюдение технологии – и водосточная система вашего дома будет по-профессиональному надежной!

Источник: https://KrovGid.com/communikacii/otlivy-dlya-kryshi.html
