Как установить солнечные панели на крыше?

В этой статье:

Установка солнечных батарей для дома: выбор места монтажа, этапы

В связи с постоянным повышением тарифов на энергоносители и стимуляцией зеленой энергетики в ряде государств, для обывателей стал актуальным вопрос организации собственной солнечной электростанции. Для чего многими владельцами частных территорий и квартир осуществляется установка солнечных батарей для дома. Но далеко не все автономные источники выдают ожидаемые от них результаты, а некоторые вообще не функционируют. Поэтому далее мы рассмотрим основные нюансы использования солнечных батарей и детальный алгоритм установки, что позволит вам добиться максимального эффекта.

Что следует учесть на этапе проектирования?

Перед тем как установить автономную электростанцию, важно выбрать наиболее подходящее место для установки солнечных панелей, их тип и назначение. В соответствии с этими критериями определите параметры солнечных батарей и комплектующего оборудования. Если вы собираетесь использовать домашнюю электростанцию для выработки электроэнергии номиналом в 220 В, то вам понадобятся такие элементы:

Рис. 1: устройство солнечной электростанции

Фотоэлектрический преобразователь – позволяет генерировать электрическую энергию из солнечного излучения посредством химической реакции. Характеризуются мощностью на 1м2 площади, производительностью и типом. Общее количество выбирается в зависимости от нужд потребителя и планируемых объемов выработки.
Аккумуляторная батарея – накапливает электрический заряд, получаемый от солнечной батареи для питания приборов в темное время суток. Поэтому емкость выбирается с запасом из расчета, что в пасмурную погоду заряд будет происходить значительно хуже.
Контроллер заряда – осуществляет перераспределение электроэнергии от солнечных батарей к аккумулятору, а при достижении ним максимума, передает избыток во внешнюю сеть. При отсутствии такой системы, снижает электрическую мощность, поступающую на аккумулятор до минимума.
Инвертор – предназначен для преобразования постоянного электрического напряжения, поступающего от фотоэлектрического элемента, в переменное, используемое в бытовых сетях. Они же позволяют владельцам солнечных батарей продавать избыток электричества от домашней электростанции.Рис. 2. Принцип реализации солнечной электроэнергии
Соединительные провода – осуществляют передачу электроэнергии по всей электрической сети солнечной установки. В зависимости от места расположения, к ним предъявляются различные требования, к примеру, прокладываемые на улице должны быть устойчивыми к воздействию внешних факторов.

Несмотря на важность каждого элемента домашнего генератора свободной энергии, особое внимание следует уделить выбору фотоэлектрического модуля, так как от этого будет зависеть и продуктивность, и качество работы всей системы.

Выбор солнечной батареи

В качестве источника электроэнергии сегодня популярны три типа солнечных батарей:

С поликристаллическим модулем – отличаются стабильными показателями генерации, не зависимо от интенсивности солнечных лучей. Также солнечные батареи на основе поликристаллического кремния отличаются сравнительно небольшим КПД – от 9 до 18%, в зависимости от производителя. Со временем КПД не снижается, но к недостаткам поликристаллических элементов следует отнести сравнительно небольшой срок службы – порядка 10 лет.
С монокристаллическим модулем – такие панели неравномерно вырабатывают электричество в солнечную и пасмурную погоду, теряют мощность со временем эксплуатации. Но КПД автономного электроснабжения на основе монокристаллического кремния находится в пределах от 12 до 25%. А срок службы монокристаллических панелей составляет порядка 25 лет.Рис. 3. поликристаллический и монокристаллический модуль
С аморфными кристаллами – используются в гибких пластинах, отличаются довольно низким КПД – порядка 6%. Максимальная мощность, заявляемая производителем, значительно снижается со временем эксплуатации и может упасть на 20 – 40%. Срок службы довольно низкий – не более 5 лет.Рис. 4: аморфный модуль

Выбор места и способа установки

Оптимальная генерация электрического тока обеспечивается при условии попадания достаточного количества солнечного света на поверхность панели, поэтому близлежащие постройки и деревья не должны ее затенять. То же касается и способа размещения их друг относительно друга – верхние или боковые панели не должны закрывать собой соседние. Оптимальная выработка электроэнергии достигается при перпендикулярном попадании лучей на фотоэлектрический преобразователь, что тоже должно учитываться при выборе места.

Наиболее часто для установки солнечных батарей используются:

Крыши зданий – в зависимости от угла наклона, солнечные батареи могут располагаться как непосредственно на кровле, так и на специальной конструкции. Но далеко не каждый угол наклона подойдет для получения электричества, оптимальным считается от 0° до 40°.Рис. 5: солнечная батарея на крыше здания
Отдельно стоящие опоры – подходят для дома с приусадебным участком, на котором есть место под дополнительную конструкцию.Рис. 6: отдельно стоящие солнечные батареи
Стены – несмотря на горизонтальное положение, панель крепиться к наклонному каркасу.Рис. 7: солнечная батарея на стенах зданий
Лоджия или балкон – для покрытия фотоэлементами подходят как стены, так и крыша.Рис. 8: солнечная батарея на балконе

Помимо открытого пространства, не забывайте, что выбранная конструкция должна выдерживать и вес солнечной батареи. Это особенно актуально для строящихся или модернизируемых зданий, дабы та же крыша не провалилась под весом домашней электростанции, солнечного коллектора и прочего крышевого оборудования. По отношению к сторонам света ее устанавливают с юга. Расположенные на земле, обязательно приподымаются над поверхностью грунта не менее чем на полметра.

Заметьте, скопление на солнечном модуле пыли, снега, листьев, продуктов жизнедеятельности животных и насекомых существенно снижает эффективность их работы. Поэтому место установки должно предусматривать возможность ухода и периодического технического обслуживания.

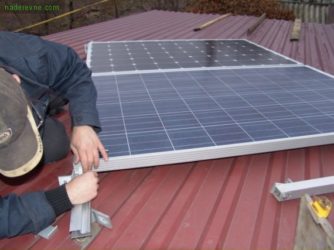

Этапы установки солнечных батарей

После того, как вы заготовили все необходимое для домашней электростанции, подобрали место и составили схему расположения панелей, переходите непосредственно к установке. Для этого:

Соберите каркас – для этого подойдут любые прочные материалы (сталь, алюминий или дерево). Желательно использовать долговечные варианты, так как электростанция прослужит вам не один год.Рис. 9: Соберите каркас

В зависимости от места установки их можно изготавливать и собирать отдельно от монтажной площадки, но размеры должны учитывать габариты панелей заранее. Между крышей и батареей обязательно оставляйте воздушный зазор для вентиляции.

Если модули в панелях не спаяны между собой, обязательно произведите данную процедуру. Выполняйте ее крайне аккуратно, так как хрупкие детали можно легко повредить.Рис. 10: спаяйте модули

Если вы приобрели готовые панели, в которых ничего спаивать не нужно, сразу переходите к монтажу.

Установка готовых солнечных батарей не требует дополнительных манипуляций – главное надежно зафиксировать их на каркасе.Рис. 11: установите панели

Если вы собираете их из модулей, изготовьте основание из диэлектрического материала с отверстиями для вентиляции, установите клеевую основу и закройте герметичной прозрачной крышкой.

Припаяйте соединительные провода – панели между собой могут соединяться как последовательно, так и параллельно, но главное, не забудьте установить запирающий диод в цепь питания каждой из них. Это предотвратит обратный разряд аккумулятора в цепь модуля после захода солнца.
Подключите солнечную батарею к остальным элементам домашней электростанции.

Следует отметить, что положение солнца летом и зимой кардинально отличается, поэтому весьма эффективно выполнять регулировку угла наклона. Для этого можно предусмотреть соответствующий подвижный механизм в каркасе или опорном кронштейне.

по теме

Источник: https://www.asutpp.ru/ustanovka-solnechnyh-batarey-dlya-doma.html

Крыша из панелей солнечных батарей – окупятся ли Ваши затраты?

Источники энергии, не наносящие вреда окружающей среде, в свете масштабных техногенных катастроф приобретают особое значение.

Комфорт нашей жизни обеспечивается огромным количеством всевозможных электроприборов, что влечет возрастающую зависимость от поставок электроэнергии, которые не всегда отличаются стабильностью.

Этот фактор также вносит свою лепту в увеличение количества мини-электростанций для обеспечения личных потребностей владельцев частных домов.

Чтобы это начинание не обернулось расходами, которые никогда не оправдают себя, перед установкой такой системы необходимо произвести тщательные расчеты.

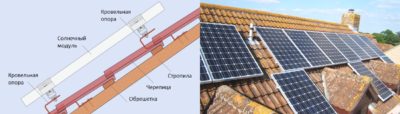

Место установки – крыша

Фотоэлектрические системы монтируют на фасады зданий, устанавливаются на стенах, но, конечно же, наиболее подходящим местом для монтажа солнечных батарей является крыша – здесь обеспечивается максимальная освещенность элементов.

Зазор между кровельным покрытием и фотоэлектрическим модулем должен составлять не менее 5-10 см, так как в процессе работы происходит сильный нагрев элементов.

Для увеличения эффективности разработана специальная подвижная система слежения за Солнцем, автоматически выполняющая поворот солнечной батареи с тем, чтобы обеспечить наилучшую в этот момент ориентацию.

Огромное значение имеет также степень наклона поверхности фотоэлектрического модуля. Оптимальным считается наклонное размещение: под углом от 15 до 90 градусов, в зависимости от географической широты местности. Для европейской части России эти значения составляют от 30 до 60 градусов.

На практике расположение солнечной батареи в первую очередь зависит от конструкции крыши, при установке нужно выбирать ориентацию и угол наклона, максимально близкие к оптимальным расчетным.

Существует три основных типа модулей:

наклонные – подходят для скатных крыш;
горизонтальные – размещаются на плоских крышах;
свободностоящие – монтируются с помощью отдельной конструкции.

В самостоятельный вид можно выделить новинки строительного рынка – это фотоэлектрические панели, интегрированные в архитектурные элементы конструкции здания.

Ярким примером служит фотогальваническая черепица «Тегосолар»: это кровельное покрытие, способное генерировать электричество.

Этот фактор имеет большое влияние на работу системы, и его нужно обязательно учитывать при монтаже.

Аккумулятор, инвертор, блок управления и другие необходимые элементы можно разместить в любом удобном месте – например, в подсобном помещении.

Крепежные элементы, стойки, рейки выполняются из металла.

Это может быть:

сталь;
алюминий;
оцинкованное железо.

Особенности конструкции

Не вдаваясь в подробности, можно сказать, что фотоэлектрический модуль

состоит из двух тонких пластин – полупроводника, посредством которого происходит преобразование солнечной энергии в электричество.

Вырабатывается постоянный ток, для превращения его в переменный используется инвертор.

Также в систему электроснабжения входят аккумуляторы – ведь интенсивность солнечного излучения неравномерна на протяжении суток, и контроллер.

Для системы небольшой мощности существенны потери напряжения в кабеле – его следует делать максимально коротким.

Какие данные нужны для расчетов

Начнем с того, что нужно определить коэффициент солнечной инсоляции. Интенсивность солнечного света для своего региона можно найти в метеорологических таблицах: там уровень солнечной радиации указывается для каждого города помесячно.

Второе, что необходимо узнать, – это мощность электроприемников. Можно запитать как весь дом полностью, так и несколько приборов и лампочек, для остальных потребителей подав питание от обычной электросети.

Данные показатели рассчитывается следующим образом: паспортная мощность потребителя умножается на количество часов работы в сутки.

Данные для всех потребителей, которые будут снабжаться энергией от солнечной батареи, суммируются.

Батарея площадью 1 кв. м сможет обеспечить электроэнергией устройство мощностью в 120 Вт – это среднее значение.

Солнечная батарея в качестве источника энергии может использоваться в доме, удаленном на большое расстояние от электрических сетей, когда подключение к стационарному электроснабжению не оправдано экономически.

В расчетах нужно также учитывать потери на заряд-разряд аккумулятора, разницу между оптимальным расчетным и реальным наклоном и ориентацией панелей. Эти данные вводят в расчетные формулы с помощью поправочных коэффициентов.

Установка солнечных батарей — Как правильно сделать монтаж

Принцип преобразования света в электроэнергию был открыт еще в середине XIX века. С тех пор ученые значительно продвинулись: солнечная энергия используется в портативной электронике, электромобилях, космосе и авиации.

Даже медики не оставили гелиоэнергию без внимания: существует технология микроскопических солнечных батарей, вживляемых под кожу, чтобы обеспечить бесперебойную работу кардиостимуляторов.

Еще одно глобальное направление в использовании солнечного излучения — обеспечение частных жилых зданий электроэнергией. Установка солнечных батарей все шире внедряется в строительство и теперь доступна каждому.

Зачем вам домашняя электростанция

Установить солнечные батареи для дома довольно дорого. Однако статистика показывает: жителей Украины это не останавливает.

Всего за три первых месяца 2019 года солнечные электростанции приобрели и установили своими руками 1 400 частных домов. Общее количество домашних электростанций в Украине приближается к 9 000. Их общая мощность составляет 190 МВт, 21,5 кВт для каждой семьи. Наиболее активны в установке таких систем регионы, где инициативу использования солнечной энергии поддерживают дотациями и компенсациями: Днепропетровская, Киевская, Тернопольская, Ивано-Франковская и Кировоградская области.

Установить солнечные батареи означает не только последующую экономию семейного бюджета. Энергия солнца практически неисчерпаема (ученые предсказывают смерть звезды только через пять с половиной миллиардов лет), а полученная в результате энергия экологически чистая и не приводит к выбросу парниковых газов.

Несмотря на то, что конструкция частной системы получения электроэнергии с помощью солнца может казаться необоснованно дорогой, громоздкой и сложной, достаточно следовать инструкции и учитывать все особенности использования альтернативного источника энергии.

Установка солнечных батарей своими руками потребует:

внимательно изучить принцип работы системы;
выбрать оборудование в соответствии с его задачами для вашей системы. Как правило, элементы схемы таковы:

сама конструкция солнечных модулей — ловит и преобразует свет солнца в электроэнергию;
контроллер — контролирует качество заряда АКБ;
накопительные аккумуляторы энергии;
инвертор — переводит полученный заряд в необходимые 220 Вольт.

Батареи солнечной электростанции не питают электроприборы напрямую, они обеспечивают заряд рабочих аккумуляторов схемы. Те в свою очередь и получают, и накапливают, и передают энергию потребителям;

провести монтаж солнечных панелей и сопутствующих элементов;
подключить схему и запустить вашу частную электростанцию на альтернативном источнике энергии.

Обязательно предварительно проверьте работоспособность системы и эксплуатируйте ее грамотно.

Что учесть перед установкой солнечных панелей

Перед тем, как приобрести оборудование электростанции и устанавливать ее своими руками или с помощью специалистов, требуется учесть множество нюансов. Они касаются и положения, и окружения системы, и расходов. Правильный монтаж солнечных батарей позволит системе работать бесперебойно и окупить затраты сторицей.

Окружающая среда / тень

Источник энергии для частной электростанции — излучение солнца. Логично, что его должно быть достаточно. Дом, расположенный в тени деревьев или других частных построек, получит меньшую мощность электроэнергии, чем размещенный под прямыми солнечными лучами.

Обратите внимание на тип панелей, которые приобретаете:

поликристаллические в тени только сокращают выход энергии;
монокристаллические в тени полностью остановят производство энергии.

Перед тем, как установить солнечные батареи, проверьте, затеняется ли поверхность, где они будут размещаться, особенно в период с 10 до 14 часов.

Электроэнергия будет производиться тем эффективнее, чем дольше панели находятся под прямым солнечным светом.

Если одна часть крыши затемнена, а другая — нет, рекомендуется подключать их к разным трекерам.

Угол наклона конструкции

Чаще всего встречается крепление солнечных панелей на крыше. Работа модульных элементов системы здесь не так часто зависит от тени, однако тоже имеет особенности.

Конструкция не должна находиться под углом меньше 40 градусов. Слишком острый угол приема солнечной энергии обладает низкой эффективностью: хозяева собственными руками могут испортить работу системы.

Чтобы компенсировать угол наклона при необходимости конструкцию устанавливают на каркас или демонтируют часть крыши.

Лучший угол наклона — 90 градусов. Достичь его довольно сложно, но следует стремиться к такому среднему показателю.

Ориентация конструкции

Фотоэлементы системы должны получать максимум потока солнечных лучей. Именно поэтому необходимо разместить конструкцию по солнцу. В северном полушарии лицевая панель должна «смотреть» на юг, в южном — на север.

Инсоляция

Инсоляция — это поток солнечного излучения на поверхность земли. Для каждой местности уровень инсоляции будет разниться с учетом сезонности. Мера инсоляции покажет объем доступного солнечного света для частного дома и будет ли его достаточно для выработки электроэнергии.

Чем выше инсоляция, тем больше энергии дадут на выходе модульные элементы конструкции, они могут быть меньшими по размеру. Если инсоляция низкая, потребуется больше элементов большего размера.

Вручную вычислить инсоляцию можно с помощью определенного алгоритма, существуют и компьютерной программы.

Зона покрытия и необходимое количество энергии

Размеры конструкции частной электростанции на солнечном источнике энергии никак не зависят от размеров самого дома. Здесь главное — учитывать инсоляцию и нужный вам объем энергии.

Насколько большой должна быть система, подскажет счет за электроэнергию и количество потребляемых домом киловатт за сутки.

Лучше всего с расчетом справится специалист. Исходя из ежемесячного потребления энергии, инсоляции, солнечных пиков и особенностей элементов системы, он подсчитает, сколько квадратных метров панелей потребуется. С подсчетом вручную высока вероятность ошибки и неэффективной установки конструкции.

Расчет веса

Установка солнечных панелей на крыше должна учитывать вес самой конструкции. Немецкие ученые уже разрабатывают солнечные батареи из текстиля, однако сейчас в ходу куда более тяжелые элементы (вес может превышать 100 килограмм). Они способны увеличить давление на стропила крыши и саму ее конструкцию. Важно помнить о весе обслуживающих устройств, электрощитков и даже проводов, чтобы крыша могла их выдержать.

Расходы

По сравнению с серединой XX века стоимость системы частной электростанции упала в сто раз (с 300 долларов за ватт до 3-5 долларов). Несмотря на такой скачок общие расходы по приобретению и установке конструкции могут составлять до 40 000 долларов. Установка солнечной батареи своими руками обойдется несколько дешевле.

Рассчитывать стоимость и руководить затратами следует исходя из необходимой мощности, которую также можно дополнять работой стандартной электросети.

Доступные уход и обслуживание конструкции

Элементы системы после грамотной установки неподвижны. Они не требуют значительного ухода, однако панели должны быть чистыми, чтобы ничто не мешало потоку света. Это позволит системе работать эффективнее.

Убедитесь, что имеете доступ к конструкции и возможность регулярно очищать ее от снега или пыли.

Обратите внимание на вентиляцию. Либо оставляйте зазоры между панелями, либо используйте ондулин или шифер, благодаря их структуре вентиляция поверхности батарей будет естественной.

Срок работы элементов системы разнится:

солнечные панели — до 50 лет;
контроллер и инвертор — до 20 лет;
аккумуляторы — до 10 лет.

Не все производители принимают отслужившие элементы для утилизации, но вторичный рынок открыт для купли-продажи.

Установка солнечных батарей на крышу: этапы монтажа

Не каждый хозяин частного дома решится устанавливать солнечную электростанцию своими руками. Источник сомнений — возможные ошибки при монтаже и затраты времени. Чтобы все элементы работали слаженно и эффективно, потребуется большая внимательность и знание основ работы с электроэнергией.

Безусловно, специалисты установят систему гораздо быстрее, а в случае неполадок гарантируют ремонт, однако их работа стоит недешево, что все чаще заставляет хозяев устанавливать конструкцию самостоятельно.

Прежде всего с учетом ранее оговоренных нюансов следует выбрать место для размещения солнечных панелей системы. В настоящее время рабочими считаются несколько вариантов.

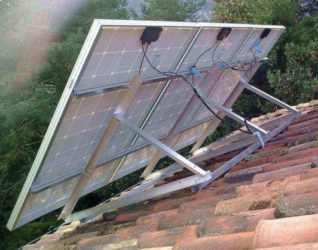

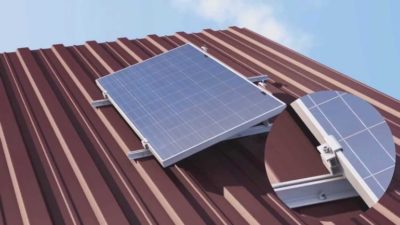

Виды креплений

На крыше частного дома (угол ската не более 40 градусов). Если угол выше, создается конструкция из профилей, поддерживающих систему панелей под нужным наклоном;
на плоской крыше потребуется также установить каркасную конструкцию, чтобы солнечные панели находились под углом от крыши;
на стене солнечные батареи устанавливаются не часто, но при совпадении необходимых характеристик это возможно сделать с помощью надежного профиля из рам;
на опоре, расположенной на земле. Как правило, такое крепление для солнечных панелей своими руками ставят в снежных регионах, где классическое расположение на крыше не подходит;
на балконах многоквартирного дома также можно установить панели для мини-электростанции. Обычно они крепятся на козырьке.

Обратите внимание! Для рамочных конструкций используются уголки и профили только металлические. Конструкции из дерева быстрее потеряют прочность, могут просесть или подгнить.

Сечение металлических профилей конструкции должно зависеть от площади и веса панелей.

Все профили и панели должны быть закреплены максимально прочно и не двигаться!

Особенности электрики

Система работает следующим образом: от солнечных панелей через контроллер и аккумуляторы энергия переводится в инвертор, откуда поступает к электрическим приборам.

Запрещено подключать инвертор напрямую к контроллеру.

Правильно соединить между собой элементы системы очень важно. В зависимости от выходного напряжения солнечных панелей и мощностей контроллера и аккумуляторов используются несколько видов подключений: параллельная схема (плюс к минусу), последовательная (плюс к плюсу, минус к минусу) и смешанная.

Рекомендуется между всеми элементами системы (контроллером, аккумуляторами и инвертором) установить предохранители. При возможном коротком замыкании именно они защитят всю систему.

Создайте систему вентиляции для аккумуляторного отсека.

Соблюдайте полярность и подключайте штекеры в нужные разъемы.

Ошибки при подключении солнечной электростанции вручную

Чувствительные полупроводниковые элементы, из которых созданы фотоэлектрические модули, требуют бережного к себе отношения. Собственноручно собрать работающую и эффективную частную электростанцию на солнечном источнике энергии может только очень внимательный мастер.

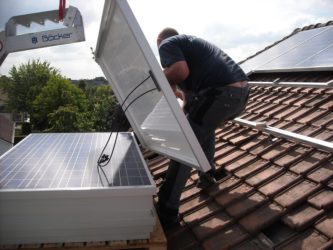

Установку конструкции лучше провести в паре или командой. Тяжелая панель рискует выскользнуть из рук, а один удар или падение снизят показатели мощности.

Один неправильно присоединенный кабель приведет к поломке или возгоранию, гарантия в таком случае не предусмотрена.

Ни в коем случае не используйте материалы для каркаса низкого качества. Каркас должен выдержать ветер и первые последствия снегопадов, быть прочным и устойчивым. Не используйте черные металлы, чтобы не возникало потеков на кровле.

Расчеты расположения элементов системы вручную, «на глаз», также снижают ее мощность. Доверьте рассчитать показатели инсоляции и идеальный угол наклона панели экспертам. Это увеличит выработку электроэнергии и усилит окупаемость.

Еще пять распространенных ошибок:

модули на крыше крепятся не к несущим балкам, а к продольным, в итоге солнечная батарея может оторваться;
отсутствие вентиляционных зазоров приводит к уменьшению выработки электроэнергии;
резьбовые контакты для соединения элементов наружной части системы неэффективны, как и скрутки медь-алюминий. Они окисляются и контакт пропадает, вследствие чего вырабатывается меньше энергии;
использование стандартной изоляции;
отказ в использовании графитной смазки силовых контактов.

Не забывайте о должном программировании аппаратуры и правильном введении в эксплуатацию аккумуляторной банки. Все показатели системы должны выполнять свои функции полностью.

по установке солнечных батарей

В данном видео можно посмотреть как установить солнечную батарею в частном доме. Лучше сразу понять возможноые сложности и нюансы при монтаже и установке, чем потом все переделывать.

Выводы

Солнце как альтернативный источник энергии становится доступным для частных домов многих жителей Украины. Стоимость оборудования и установки высока, однако окупается в течение нескольких лет. Выработанной электроэнергии хватает не только на нужды самих домохозяйств с такой электростанцией, но и для продажи государству.

Установка конструкций — не только затратное, но и кропотливое дело. Однако при должном внимании к деталям возможно создать каркас для панелей и подключить электрику собственными руками.

Для максимума энергоэффективности важны не только схемы подключения и создание должной изоляции и вентиляции, но и само расположение панелей, уровень солнечного излучения, вес панелей и возможность их качественно обслуживать.

Источник: https://uaenergy.com.ua/post/32469/ustanovka-solnechnyh-batarey-nyuansy-raboty-i-pravila-montazha

Монтаж и установка солнечных батарей на крышу

Строительство собственного дома предполагает не только возведение стен и кровли. Этот процесс состоит из множества различных этапов, причем одним из них является прокладка коммуникаций. И вот здесь владельцев загородной недвижимости очень часто поджидают всевозможные неприятные моменты. Очень часто – это элементарное отсутствие магистральных сетей.

Но даже если вам повезло и в поселке, где располагается ваш дом, они есть, то не всегда работа сетей соответствует требуемому уровню. В таком случае приходится искать альтернативные источники энергии и одним из самых экономичных вариантов может стать установка солнечных батарей, как называют в народе фотоэлектрические преобразователи.

Что же на самом деле представляет оборудование

Первые солнечные панели появились давно, но несмотря на это принцип действия их современных моделей остался прежним. Хотя некоторые конструктивные изменения они все же претерпели. Они коснулись материалов, из которых производятся эти устройства, благодаря чему удалось увеличить КПД батареи.

Смотрим видео, о данном виде оборудования:

Сам же принцип работы, заключающийся в том, что p-n переход преобразует свет в электричество не изменился. Причем чем больше площадь панели, тем больше энергии можно получить. Так основываясь на работе обычного транзистора ученые смогли создать современные фотоэлектрические преобразователи или солнечные панели.

Однако следует учитывать, что выходные параметры устройства зависит от количества света, падающего на пластины.

Конструктивные особенности фотоэлектрического преобразователя

Структура устройства представляет собой p-n переход с парой электродов. При этом их роль выполняют металлические листы.

КПД солнечной батареи на крыше дома находится в зависимости от технологии, выполнения p-n перехода. Наиболее распространенными считаются устройства на основе поликристалла кремния, так как отличаются самой низкой ценой.

Кроме них производятся и монокристаллические светопреобразователи, отличающиеся черно-серым цветом. Однако солнечные все типы пластин имеют один недостаток – недостаточную гибкость.

Только батареи на крышу выполненные на основе аморфного кремния, толщина которых не превышает 1 мкм обладают определенной пластичностью, но они имеют один из самых низких КПД.

Но поскольку солнечные пластины способны вырабатывать электрический ток только днем, то отдельно они практически не применяются. Их используют только как системы, работающие на солнечных панелях на крыше. В их состав кроме пластин входит аккумулятор, который накапливает энергию днем и отдает заряд ночью.

Схема электроснабжения на 1.3 -3.9 квт

Чтобы получить необходимую мощность из солнечных батарей собирают панели. В них используется несколько таких элементов, соединенных последовательно или параллельно.

Для подачи энергии в сеть в комплексе с солнечными батареями используют:

Установка солнечной панели на крыше

Решив воспользоваться альтернативным источником энергии нужно взвесить все за и против выбранного варианта. Если предполагается использовать солнечные батареи, то нужно учесть, что их монтаж обойдется в приличную сумму. И если в среднем 1 кВт энергии стоит 3 доллара, то с учетом затрат на монтаж он может достигнуть 5 долларов.

Смотрим видео, проверяем панель перед монтажом:

Однако можно легко избежать столь больших затрат, если выполнить установку самостоятельно. Для этого необходимы хотя бы минимальные знания в этом вопросе. Чтобы установка солнечной батареи была выполнена по всем правилам стоит последовать советам профессионалов. А они рекомендуют:

Размещать солнечные панели с южной стороны крыши, вдали от высоких деревьев и зданий;
Угол наклона элементов должен соответствовать значению широты, но лучше выполнять крепление таким образом, чтобы в течение года положение батареи можно было изменять;
Чтобы защитить систему от снежных заносов стоит устанавливать ее вертикально;
Крепления выбирают таким образом, чтобы они выдерживали сильный ветер.

Этапы установки оборудования

К выполнению монтажных работ можно приступать сразу после приобретения комплекта, так как все необходимое для этого поставляется вместе с панелями.

Обычно в комплектацию включены:

Крюки;
Крепления;
Профили из алюминия.

Сам процесс установки солнечных панелей заключается в следующем. На поверхности крыши при помощи крюков крепятся панели.

Специалисты рекомендуют, если установка солнечных батарей предполагается на плоскую крышу, то между ней и панелью должен оставаться небольшой зазор. Это необходимо для того, чтобы избежать потери производительности системы из-за нагрева фотоэлементов.

Монтаж солнечных батарей выполняется следующим образом. Вначале собирают каркас, используя для этого болты диаметром 6 и 8 мм. Затем он фиксируется при помощи металлических угольников, придающих конструкции прочность и нужный угол наклона.

Смотрим видео, этапы монтажа:

Панель подвешивается к крыше посредством специальных шпилек. Но чтобы она не лопнула необходимо в процессе выполнения монтажа солнечных батарей следить за поверхностью каркаса. В ней не должно быть перекосов.

Заключение

В монтаже нет особых сложностей, и они могут быть установлены самостоятельно. Однако, прежде чем приступать к этому, нужно учесть определенные правила и особенности самого процесса. А кроме этого стоит учитывать, что такие системы не являются идеальными и имеют свои недостатки. Причем это не только значительная стоимость, но и недостаточная эффективность работы в холодное время года.

Источник: http://GeneratorVolt.ru/alternativnye-istochniki/montazh-i-ustanovka-solnechnykh-batarejj-na-kryshu.html

Установка солнечных батарей на крыше в частном доме

Чтобы бесплатно получать электричество от солнечной энергии в собственном доме, многие всё чаще стали использовать солнечные батареи. Чаще всего они размещаются на крыше. Далее проведём полный расчёт цены оборудования и примеры монтажа с пошаговыми фото.

Чтобы определить приблизительное количество солнечных модулей, предположим, что живет в доме семья из четырех человек. Она потребляет около 3000 кВт электроэнергии в год (это подтверждается средними данными). Исходя из этого, выбирается фотобатарея на 5 кВт.

Требуемое количество ячеек фотоэлементов

В односемейных домах наиболее часто используются поликристаллические панели мощностью 240-260 Вт (они характеризуются относительно высокой эффективностью на уровне 18%, а их цена не является высокой). Если вы выберете 250 Вт модули, понадобятся 20 солнечных панелей, которые занимают около 35 м2 площади крыши.

Внимание! Панели крыши должны располагаться так, чтобы они не затенялись дымоходом, высоким деревом, электровышкой или соседним зданием. Это может привести к перегреву и повреждению модуля.

Поэтому производители оборудуют свои панели шунтирующими диодами (от одного до четырех). При затенении одного ряда ячеек диод начинает работать, затем ток течет с помощью байпаса (англ. bypass — обход — резервный путь, запасной маршрут для обеспечения непрерывного функционирования системы).

Ценовые затраты на фотогальванические панели

Цены на материалы являются примерными, потому что на стоимость панелей, инвертора или конструкции крепления в значительной степени влияет тип выбранных устройств, марка и производитель. Поскольку большинство устройств ввозятся из-за рубежа, текущий курс доллара также важен.

Пример списка материалов для фотоэлектрической установки на 5 кВт:

Фотоэлементная система, состоящая из 20-ти 250 Вт модулей — 200000 рублей;
Крепление из алюминиевых профилей на наклонной крыше, покрытой плиткой — 50000 рублей;
Инвертор, который позволяет управлять установкой — 50000 рублей;
Разъемы и предохранители — 10000 рублей.
Установка солнечных батарей занимает до 5 дней, за которые мы будем платить мастерам 100000 рублей;

Внимание! В этой спецификации не включена стоимость аккумуляторных батарей, поскольку в солнечной электростанции они являются дополнительным вариантом. Независимая установка для дома, из-за необходимости хранить электроэнергию, другого типа инвертора и несколько большего количества панелей, будет дороже на 40%.

Осенью и зимой, в пасмурные дни эффективность фотогальванической установки снижается примерно на 50%.

Полезное: Микроволновый датчик движения: схема и подключение к Ардуино

Сколько сэкономим на фотоэлектрической батарее

Учитывая значительные инвестиции в фотоэлектрическую установку, нас интересует насколько выиграем в цене от её внедрения. Предполагая, что 5-киловаттная мини-электростанция будет установлена в доме, расположенном в средней полосе России и будет генерировать 4500 кВт/ч электроэнергии в год. Это соответствует среднему спросу на электричество для семьи из четырех человек.

Поэтому, если мы платим 6 руб. за кВт/ч, то сэкономим около 20000 руб. Это дает возмещение расходов примерно через 12 лет.

Этот расчет применяется к текущим ценам (на начало 2019 года) и действующим правилам. Трудно предвидеть как всё изменится в ближайшем и отдаленном будущем.

Установка солнечных батарей на крыше

Фотоэлектрические панели на наклонной крыше укладываются на алюминиевые профили. Они прикреплены к конструкции крыши в зависимости от типа покрытия с соответствующими крепежными элементами. Далее покажем установку солнечных панелей на крыше, покрытой керамической плиткой. Этот тип материала является одним из наиболее часто выбранных инвесторами.

В дополнение к солнечным элементам и конструкции профиля другие компоненты солнечной установки находятся дома. Наиболее важным из них является инвертор и блок защиты.

Где ставить инвертор (преобразователь)

Хотя место сборки этого устройства не является критичным, рекомендуется поместить его как можно ближе к панелям (то есть на чердаке), что значительно уменьшит потерю тока во время его передачи. Инвертор обычно оснащен дисплеем, на котором можно считывать все параметры рабочей установки. Все чаще производители обеспечивают беспроводное подключение к Интернету, поэтому скорее всего будет возможность контролировать работу системы с помощью компьютера.

Выбор подходящей модели инвертора зависит от типа солнечных панелей и проводки, установленной в доме, — одни устройства используются в однофазных сетях, другие — в трехфазных.

Предохранители и разъемы

Предохранитель расположен в главном распределительном щите, то есть на электрической панели. Он защищает инвертор от повреждений.

Кроме того, в системе есть разъединитель, который предназначен для отключения домашней установки от внешней электросети, например когда он поврежден или выполняются некие работы по техническому обслуживанию.

Внимание! Установка с солнечными батареями должна быть подключена к сети уполномоченным на это действие электриком. Нельзя самовольно встраивать в электросеть такие приборы — могут быть штрафы, так что обязательно пригласите местного электрика.

3— 5,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

Источник: https://2shemi.ru/ustanovka-solnechnyh-batarej-na-kryshe-v-chastnom-dome/
