Всем в далеком прошлом известна тёплая любовь русских к стремительной езде, но не меньше утепленные эмоции у наших соотечественников приводят к. Высокая температура, повышенная влажность и целебный пар усиливают здоровье и иммунитет тем, кто имеет нужную привычку систематично париться.

Для устройства по-настоящему горячей бани в большинстве случаев применяют бревенчатый либо брусовой сруб из жёстких пород дерева, который долго сохраняет тепло и владеет оздоравливающим свойствами за счет большого содержания фитонцидов. Умелыми мастерами отмечено, что более 80% потерь тепла в бане происходит через крышу, исходя из этого крайне важно верно сделать и установить стропила.

В данной статье мы поведаем об изюминках устройства стропильного каркаса банной кровли, каковые необходимо учитывать при постройке.

Форма кровли

В роли бани в большинстве случаев выступает маленькой сруб из бревна либо бруса. В качестве материала для постройки рекомендуется применять древесину сосны, кедра либо лиственницы, владеющие целебными свойствами и высокой устойчивостью к влаге. Так как поверхность крыши имеет достаточно громадную площадь, через нее уходит достаточно большое количество тепла. Но в случае если верно сделать выбор конструкции стропил, то тепло будет сберигаться в нагретого помещения. Наиболее популярными видами крыши, которыми перекрывают сруб, считают:

• Односкатную. По сути каркас односкатной кровли состоит лишь из мауэрлата и стропил, формирующих плоскость ее единственного ската. Рекомендованный уклон крыши для того чтобы типа для средней полосы России образовывает 10-25 градусов. Главные плюсы односкатной кровли – несложная, стремительная установка и экономия материалов. Недостатком этого варианта считают невозможность оборудования обычного чердачного помещения.
• Двухскатную. Двускатная кровля складывается из 2 плоскостей, расположенных под углом к основанию крыши и образующих узнаваемую форму. Стропила и затяжки образуют фермы в виде треугольника, устойчивые ко всем внешним действиям. В случае если сделать уклон в пределах 45-50 градусов, то снег, талая и дождевая вода будут самостоятельно соскальзывать с поверхности ската. Но на постройку таковой конструкции требуется в 1,5 раза больше дерева на изготовление стропил и в 2 раза больше кровельного материала.

Обратите внимание! Сруб из невысушенного бревна либо бруса дает большую усадку по окончании подсыхания древесины. Исходя из этого нужно сперва поставить коробку бани, выждать год, дабы она приняла окончательные размеры, а после этого лишь установить стропила и настилать кровельный материал.

Тип конструкции

Для конструкции бани принципиально важно, дабы в нее долго сохранялось тепло. Исходя из этого значительно чаще сруб берется маленького размера, поскольку мелкую площадь несложнее прогреть, затратив меньшее количество горючего. Помимо этого, направляться выполнить теплоизоляцию помещения, благодаря которой снизятся потери тепла. В зависимости от места размещения утеплителя различают 2 вида банной кровли:

1. Холодная. Холодной кровлей именуют конструкцию, в которой утепляют не поверхность скатов, а пол чердачного помещения. Чердак бани в этом случае не отапливается, исходя из этого может употребляться лишь хранения банных принадлежностей. Для утепления пола чердака используют засыпной термоизоляционный материал, который замечательно сохраняет тепло в нагретого печью помещения.
2. Теплая. Горячей кровлей именуют конструкцию, предусматривающую утепление скатов между стропил. Сделать теплую кровлю сложнее и дороже, чем односкатную, но она разрешает обустроить в подкровельном пространстве комфортное место отдыха. В межстропильном пространстве крыши укладывают минеральный утеплитель в виде матов либо плит.

Умелые мастера и ценители бани уверены в том, что лучше сделать для этого сооружения холодную кровлю, поскольку как раз такая конструкция разрешает сохранить больше тепла в помещения. Такое решение гарантирует, что прогреваться баня будет стремительнее, а остывать продолжительнее.

Укладка мауэрлата

Конструкция крыши владеет большим весом, исходя из этого установка стропил не выполняется прямо на несущие стенки. Дабы равномерно распределять нагрузку и не допускать деформацию опор на верхний пояс коробки укладывают мауэрлат. Мауэрлатом именуют прочный, ровный брус сечением 100х100 мм либо 150х150 мм, монтируемый на сруб для смягчения давления на стены стропил крыши.  Процесс монтажа этого элемента стропильного каркаса бани происходит следующим образом:

• Сперва опорный брус распиливают на отрезки нужной длины. Протяженность мауэрлата соответствует длине бани, а количество – количеству скатов крыши.
• После этого мауэрлат пропитывают антисептическими препаратами глубокого проникновения. Обработку выполняют в двукратной повторности, дабы обезопасисть дерево от грибка, плесени и гниения.
• Мауэрлат закрепляют на верхнем ряду несущих стен железными шпилькам либо анкерными болтами. Причем расположений точек крепления рассчитывают так, дабы они размешались между стропил.
• По окончании установки мауэрлатного бруса возможно переходить к сборке стропильного каркаса кровли.

Учтите, что в случае если в качестве бани выступает сруб, то в качестве мауэрлата верно будет применять верхние венцы, укрепленные железными скобами. Но, в случае если конструкция кровли сложная либо тяжелая, то без этого элемента каркаса не обойтись.

Конструкция каркаса

Базой конструкции крыши есть стропильный каркас, который несет на себе тяжесть кровельного покрытия, равномерно распределяет нагрузку между несущими стенками и фундаментом, и употребляется для крепления гидроизоляционного материала. Он изготавливается из дерева и складывается из следующих элементов:

1. Мауэрлат. Это своего рода опорный брус, распределяющий вес и смягчающий давление стропил на несущие стенки бани. Он изготавливается из соснового бруса квадратного сечения, на который закрепляются стропильные ноги.
2. Стойки. Стойками зовутся вертикальные опорные элементы каркаса, поддерживающие коньковый прогон либо центральную часть стропильной ноги. Данный элемент используют лишь в наслонных стропильных системах.
3. Стропила. Стропильные ноги изготавливают из досок сечением 50х150 мм либо 100х150 мм, одним концом они устанавливается ребром на мауэрлат, а другим упираются во вторую ногу пары либо на коньковый прогон.
4. Подкосы. Подкосами именуют поддерживающие элементы каркаса, расположенные под углом к стропильным ногам и предотвращающими их прогибание под собственной тяжестью.
5. Затяжки. Горизонтальные элементы попарно стягивают между собой стропильные ноги, компенсируют распирающую нагрузку, влияющую на несущие стенки.

Принципиально важно! Так как баня считается сооружением с высоким риском происхождения пожара, нужно сделать деревянный стропильный каркас устойчивым к огню. Для этого все части конструкции обрабатывают антипиреном.

Технология сборки

В случае если по проекту в помещении бани планируется внутренняя несущая стенки, то лучше сделать наслонную стропильную систему, складывающуюся из мауэрлата, вертикальных стоек, конькового прогона и стопил. В случае если несущими являются лишь наружные стенки, то вероятно установить лишь более сложную висячую систему. В общем монтаж стропил для крыши бани делают следующим образом:

• Сперва на верхний пояс несущих стен укладывают опорный брус, именуемый мауэрлатом, и лежень. Закрепляет его посредством долгих железных шпилек либо анкерных болтов.
• После этого на лежень устанавливают стойки. Дабы они на протяжении монтажа сохраняли вертикальное положение, их временно усиливают подпорками.
• На стойки укладывают коньковый прогон. Правильность монтажа подконькового бруса контролируют посредством строительного уровня.
• После этого устанавливают стропила с шагом 60-120 см, дабы комфортно было монтировать утеплитель. Фиксируют стропила м помощью гвоздей, скоб, железных накладок либо ползунов.

Умелые мастера отмечают, что стропильные фермы для банной кровли возможно собирать на земле, а после этого уже в готовом виде поднимать и устанавливать на мауэрлат.

-инструкция

Источник: https://blog-oremonte.ru/krysha/kak-ustanovit-stropila-na-kryshe-bani-video-i-foto.html

Стропила на баню как крепить

Всем давно известна горячая любовь русских к быстрой езде, но не менее теплые чувства у наших соотечественников вызывают бани. Высокая температура, повышенная влажность и целебный пар укрепляют здоровье и иммунитет тем, кто имеет полезную привычку регулярно париться.

Для устройства по-настоящему теплой бани обычно используют бревенчатый или брусовой сруб из твердых пород дерева, который долго сохраняет тепло и обладает оздоравливающим свойствами за счет высокого содержания фитонцидов. Опытными мастерами отмечено, что более 80% теплопотерь в бане происходит через крышу, поэтому очень важно правильно сделать и установить стропила.

В этой статье мы расскажем об особенностях устройства стропильного каркаса банной кровли, которые нужно учитывать при строительстве.

Стропильная система – особенности и методы установки

Стропила для крыши бани позволяют возвести надежную и привлекательную кровлю. К стропильной системе предъявляются повышенные требования, что вполне оправдано с учетом важности данного элемента сооружения. Его можно сделать своими руками, но для этого необходимо строго соблюдать основные правила и нормы. Существует несколько вариантов конструкций, и от правильности выбора зависит долговечность всего строения.

Сущность стропильной системы для бани

Система представляет собой несущую конструкцию для закрепления кровли. Стропила для крыши на баню – это балки, составляющие основу (каркас) крыши скатного типа. Они придают ей нужную форму, принимают на себя все нагрузки и перераспределяют их на несущие элементы строения.

Стропила устанавливаются наклонно, образуя стропильные ноги, которые закрепляются нижним концом к верхней обвязке стен. Нужный наклон обеспечивается вертикальными стойками. В общую жесткую прочную систему ноги связываются с помощью прогонов, затяжек, подкосов, постропильных горизонтальных балок (ригелей) и других дополнительных элементов – бабка, кобылка, нарожник.

Конструкция несущей системы зависит от типа крыши. Соответствующим расположением стропильных ног можно обеспечить односкатный и двухскатный вариант.

В первом случае система состоит из элементов в виде прямоугольных треугольников, составленных из наклонного стропила и вертикальной стойки.

Элементы двухскатной крыши формируются из двух стропил, соединенных под определенным углом между собой, при этом свободные концы упираются в обвязку несущих стен. Поставить стропильные элементы можно несколькими способами:

1. Висячий тип. В этом варианте два стропила соединяются между собой, а опираются на стены только свободными концами. Применяется система при условии, что расстояние между опорами не превышает 6 м.
2. Наклонный тип. Он предполагает наличие в средней части вертикальной стойки. Эта дополнительная опора устанавливается, когда пролет превышает 5 м. Она позволяет раздвинуть стропильные ноги на расстояние до 12 м, а при установке 2-х стоек – до 15-16 м.

В абсолютном большинстве случаев для изготовления несущей конструкции используется деревянный брус, который обладает достаточной прочностью и легко собирается в нужную конструкцию. Главный минус – склонность к гниению под воздействием влаги. Для устранения этого недостатка древесину необходимо пропитывать специальным составом.

Наиболее подходит для стропил дерево хвойных пород. Чаще всего используется сосна как достаточно дешевый и доступный материал. Идеальный вариант – лиственница, но она дорого стоит. По размеру выбирается брус шириной не менее 10 см и толщиной не менее 5 см.

Особенности различных стропильных систем

Монтаж стропильной системы ведется строго в соответствии с проектом банной кровли, но для начала нужно выбрать ее тип – одно- или двухскатная крыша. Баня имеет небольшие размеры, а потому для нее подходят оба варианта. Выбор проводится с учетом таких факторов:

1. Односкатная крыша. Она имеет наиболее простую конструкцию, что облегчает монтаж, а также позволяет сэкономить материалы. Недостатки: малый угол максимального наклона ската, небольшие размеры формируемого чердака, ухудшенные теплоизоляционные характеристики, малопривлекательный дизайн.
2. Двухскатная крыша. Этот вариант имеет повышенную материалоемкость и долго делается. Такая крыша позволяет сформировать нужный уклон скатов для любой снеговой нагрузки, создать достаточно объемный комфортабельный чердак (мансарду), обеспечить повышенную гидро-, паро- и теплоизоляцию.

Источник: https://stroypodskazka.com/stropila-na-banyu-kak-krepit/

Стропила на баню как крепить — Добротный Пар

Наличие бани на загородном участке уже давно перестало восприниматься, как что-то необычное: причиной является не только ее выдающиеся оздоровительные свойства, но и современные строительные технологии, позволяющие возвести это деревянное сооружение своими руками. При этом особое внимание следует уделить крыше, через которую происходит большинство теплопотерь.

Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств.

На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься вверх.

Для того, чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию.

Чаще всего на банях используются следующие виды крыши:

• Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
• Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того, чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.

Место размещения термоизоляции является критерием классификации кровельной конструкции:

• Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани.
• Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены.

Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом.

Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.

Монтаж мауэрлата включает в себя следующие шаги:

1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Строение каркаса – что нужно установить на баню

Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты.

В состав каркаса входят следующие элементы:

• Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
• Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
• Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
• Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
• Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню.

Как правильно поставить стропила на баню своими руками:

1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны.

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат.

Источник:

Стропила на баню

В зависимости от размеров бревенчатой бани крыша может быть односкатной и двухскатной. При этом перед строительством нужно решить, будет ли подкровельное пространство жилым или нет. Чтобы понять, как необходимо установить стропила на баню, стоит рассмотреть особенности разных видов кровли.

Виды крыш для бани

Если создание бани происходит без помощи профессиональных строителей, перед владельцем участка встает вопрос о выборе типа кровли. Такие конструкции разделяются на односкатные и двухскатные.

Первый тип выбирается в случае, если количество денег на строительство бани ограничено. Часто чердак бани используется для хранения различных предметов.

К преимуществам такого типа кровли можно отнести высокую скорость возведения и низкая стоимость всей конструкции. Недостатком односкатных крыш являются низкие теплоизоляционные характеристики.

Во время строительства конструкции необходимо правильно подобрать угол наклона, чтобы дождевая вода быстро уходила с поверхности.

Создание двухскатной кровли дает возможность создать строение с чердаком, который может быть достаточно большим для сушки веников и хранения множества предметов. Также подкровельное пространство можно превратить в комнату отдыха. Утепление крыши позволяет создать комфортные условия для использования строения в любое время года.

Стоит помнить, что строительство крыши следует начинать сразу же после того, как закончено возведение сруба. Чтобы правильно создать крышу, необходимо ознакомится с основными этапами ее создания и знать, из каких элементов состоит конструкция. Перед началом работ важно создать схему, на которой будут отображены все элементы системы.

Опоры для стропил

В качестве основного строительного материала, из которого можно построить баню, могут выступать:

• кирпичи;
• газобетонные блоки;
• бревна.

Чаще всего используются бревна. При желании можно создать рубленый сруб своими руками из необработанных бревен, но лучшим вариантом является приобретение готового сруба, элементы которого пронумерованы.

Важно! Если бревна не были обработаны, это следует осуществить до того, как сделать конструкцию.

После выбора типа кровли нужно подумать об опоре для стропил. Стропильная система закрепляется либо на мауэрлате, либо на балках перекрытия, которые опираются на верхнюю часть стен. Если строение создается из бруса, закрепление происходит на верхнем венце конструкции.

Мауэрлат представляет собой брус, необходимый для равномерного распределения нагрузки. Во время монтажа мауэрлата необходимо позаботиться о создании надежной гидроизоляции из битумного материала. Если строение является небольшим и крыша не создаст большую нагрузку, можно не создавать железобетонный пояс со шпильками для крепления мауэрлата.

Перед созданием крыши деревянной бани необходимо проверить все элементы верхнего венца строительным уровнем и при необходимости исправить дефекты. Балки перекрытия бани могут укладываться несколькими способами:

• закрепление торцов балок на верхнем венце;
• укладка поверх стен с выходом за их пределы;
• затяжки стропил кровливыступают в роли балок.

Стропильная система кровли бани состоит из множества элементов, таких как ригели, стойки, затяжки, подкосы и перемычки. Благодаря дополнительным элементам можно усилить конструкцию и увеличить ее жесткость. Стоит помнить, что стропила и остальные деревянные элементы кровли изготавливаются непосредственно на строительной площадке.

Создание односкатной кровли

При создании односкатной кровли бани необходимо создать такой угол наклона, при котором на конструкции не будет происходить скопление снега. Он должен быть не меньше 20 градусов. Оптимальным считается угол, равный 35 градусам. Стоит помнить, что при создании бани в снежных районах необходимо делать крышу под углом 45 градусов.

Перепад высоты между опорами кровли создается двумя способами:

• создание стен разной высоты;
• сборка опорной конструкции.

Первый вариант используется в случае, если строение возводится из штучных материалов. Второй подразумевает создание фронтона, зашитого досками. Стоит помнить, что если длина стропил превышает 4,5 м, необходимо установить подпорки для укрепления конструкции. Чтобы кровля была более надежной, необходимо устанавливать стропила с шагом 60 см.

Во время монтажа крыши стропила односкатной конструкции закрепляются верхним и нижним концом на опорном брусе. Чтобы контакт был более надежным, стоит сделать в брусе вырезы.

Проектировка стропильной системы

Проект крыши зависит от площади здания и веса материал, который будет использоваться для защиты кровли от осадков. Также важно учитывать ветровые и снеговые нагрузки на строение. Чаще всего стропила двускатной крыши изготавливаются из обрезной доски сечением 40х150 мм.

Во время расчета размеров всех элементов крыши необходимо учитывать следующие параметры:

1. Высота конька. На кровле с большим уклоном не будет задерживаться снег, но для ее создания потребуется большее количество материала.
2. Оптимальная длина стропил. Напуск на козырек должен быть не менее 30 см. Это необходимо для отвода влаги от стен.
3. Тип крепления балок в коньке. Между собой такие элементы кровли могут соединяться металлической пластиной или деревянным бруском. Также часто используется метод соединения врубкой, при котором соединение происходит при помощи болтов.

Правильно рассчитав параметры будущей кровли можно создать надежную конструкцию, которая будет эксплуатироваться несколько десятков лет без появления деформаций.

Установка двускатной конструкции

Стропильная система описываемого типа кровли подразумевает использование стропил висячего или наслонного типа. Второй вариант выбирается владельцами загородных участков только в случае, если строение имеет большие размеры и построено с внутренними несущими стенами. Крышу с наслонными стропилами можно создать своими руками, не привлекая профессиональных строителей.

Источник: https://banya-bochka36.ru/rekomendatsii/stropila-na-banyu-kak-krepit.html

Как установить стропила на баню

Хорошо известно, что крыша бани, возводимой в загородной зоне, в значительной мере определяет общий облик как самого строения, так и всего участка в целом. Вот почему этой части постройки принято уделять повышенное внимание, касающееся в основном её декоративной привлекательности и надёжности конструкции.

В нашей статье речь пойдет о том, как сделать крышу на баню собственными силами; причём она адресована именно тем, кто мечтает заняться постройкой самостоятельно. В дальнейшем будут рассмотрены основные этапы работ по возведению кровли, а также порядок монтажа отдельных её составляющих:

• стропильной системы;
• обрешетки;
• систем тепло, гидро- и пароизоляции;
• самого кровельного покрытия.

Разновидности

Виды крыш

Чаще всего выбирают двускатную кровлю. Она, по мнению специалистов, является самым удобным вариантом исполнения. Кроме того, наличие свободного пространства позволяет обустроить небольшое чердачное помещение, которое используется обычно для хранения банного и другого хозяйственного инвентаря.

Обратите внимание! На двускатной конструкции в зимний период не скапливаются осадки, поскольку снег с неё «сползает» за счёт собственного веса.

Что касается односкатных кровель, то такие конструкции применяются при постройке бань очень редко.

Стропильная система

Разновидности стропильных систем

Одной из важнейших составляющих кровли является стропильная система, используемая в качестве несущего основания для всего покрытия.

В отдельных случаях такая конструкция собирается прямо на земле, после чего её при помощи подъёмных механизмов перемещают на сруб. Но чаще всего стропильная система монтируется непосредственно на срубе.

Обрешетка

Обрешетка для металлочерепицы

На следующем этапе работ осуществляется подготовка поверхности, на которую настилается кровельный материал (иными словами – делается обрешётка). В зависимости от выбранного вами вида покрытия обрешетка выполняется либо сплошной, либо прореженной с небольшими зазорами между досками. Для материалов рулонного типа, а также для металлочерепицы и шифера разумнее будет использовать практически сплошную обрешётку с зазорами не более 1 см.

При обустройстве покрытий из листовых материалов (кровельного железа, асбоцементного шифера или битумного листа) расстояния между соседними досками в обрешётке должны быть не менее 18–25 см.

Материалы покрытия и защитной изоляции кровли

Пароизоляция

Перед тем как построить крышу бани, вам следует определиться с теми материалами, которые должны использоваться в качестве её паро- и гидроизоляции. Для этих целей чаще всего применяются современные полимерные плёнки, укладываемые непосредственно под кровельное покрытие.

Что касается самого покрытия, то для его устройства могут использоваться самые различные рулонные и листовые материалы, включая наименования, приводимые в подразделе «Обрешётка».

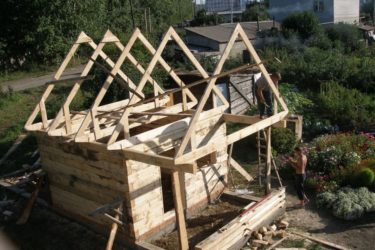

Сборка элементов кровли на земле

При работе со стропильными фермами на земле заметно облегчается сам процесс сборки конструкции, а также сокращается время, затрачиваемое на её монтаж.

Классическая стропильная ферма содержит в своём составе три основных элемента:

• нога стропильная;
• так называемый ригель;
• основание фермы.

Стропильная нога представляет собой обрезную доску определённых размеров (длиной в 280 см и сечением 100×40 мм). В качестве снования используется такая же обрезная доска, но только несколько большей длины – 440 см. Роль ригеля играет та же обрезная доска, длина которой определяется по месту установки.

Сборка стропильных ферм

Виды ферм

Перед сборкой стропильной системы её элементы обрезаются под углом около 40° и соединяются посредством специальных шурупов типа «глухарь». Из-за значительной толщины шурупа в местах крепления элементов стропил в досках рассверливаются так называемые разгрузочные отверстия, исключающие возможность раскалывания стропил.

Обратите внимание! Применение поперечной распорки (ригеля) повышает жесткость всей конструкции в целом, не допускается её деформация под нагрузкой. Этот элемент стропильной системы закрепляется путём непосредственной врубки в тело стропильных ног, производимой на уровне порядка 50 см от верхней точки.

Возведение крыши бани

После того как набор стропильных ферм готов – вы можете перенести их каким-либо способом непосредственно на сруб бани. Удобнее всего при этом воспользоваться подъёмными механизмами, имеющимися в вашем распоряжении или взятыми в аренду. При проведении высотного монтажа следует учитывать то обстоятельство, что стропильные фермы устанавливаются на срубе в определённом порядке. Сначала должны монтироваться крайние конструкции и лишь только после их закрепления – все остальные.

Обратите внимание! Перед монтажом на основании ферм должны быть подготовлены 2–3 отверстия, предназначенные для закрепления конструкции на верхнем венце сруба. В процессе установки их выравнивание по вертикали производится с помощью отвеса, привязанного прямо к ригелю фермы.

После выставления фермы по вертикали переходим к креплению основания с помощью тех же шурупов типа «глухарь». Для придания всей конструкции дополнительной устойчивости по краям стропил следует установить небольшие укосины, крепящиеся к стропильной ноге где-то на уровне ригеля. Точно таким же образом устанавливаются и остальные (центральные) фермы, монтируемые на расстоянии порядка 100 см одна от другой.

По завершении установки стропильных ферм можно будет перейти к следующему элементу кровельной конструкции – её обрешетке. Обратите внимание на следующие нюансы:

1. Составляющие обрешётку доски принято набивать, начиная от конька с постепенным смещением вниз к её краю.
2. В зависимости от вида покрытия обрешётка делается или сплошной или с зазорами между досками.
3. Торцевые части досок, набиваемых по краю фронтонной фермы, должны выступать за её плоскость приблизительно на 17–20 см. Этот выступ используется для защиты фронтона от осадков и называется фронтонным карнизом.

В качестве гидроизоляционного материала используется специальная плёнка, крепящаяся к стропилам посредством строительного степлера или гвоздей с широкой шляпкой. С внутренней стороны стропил крепятся пластины утеплителя. Сверху на утеплителе располагается пароизоляционная плёнка, настилаемая с напуском не менее 10 см. Закрепление пароизоляции производится с помощью всё того же строительного степлера.

На заключительном этапе обустройства крыши остаётся закрыть обрешётку кровельным покрытием. Чаще всего для этих целей применяется битумный материал, выполненный в виде волнистого шифера. Для того чтобы стыки шиферных заготовок не «бросались в глаза» – их укладку следует начинать с тыльной стороны. При этом кромка первого ряда листов должна находиться на одном уровне с карнизом. При укладке всех последующих листов заготовка разрезается на две части, что обеспечивает получение небольшого нахлеста. Крепятся шиферные заготовки с помощью специальных гвоздей (точки крепления выбираются через волну с края и в месте нахлеста).

Обратите внимание! Для резки мягкого битумного шифера лучше всего использовать ножовку по дереву или же циркулярную пилу, оснащённую цепью с мелким шагом.

Отделка фронтонов

Отделка фронтона

Обшивку двух крайних стропильных ферм, являющихся каркасом будущих фронтонов, удобнее всего производить непосредственно на земле. При этом на фронтальные плоскости набиваются бруски сечением 50×50 мм, или 40×40 мм, которые образуют обрешётку. Закрытие обрешётки отделочным материалом (вагонкой, например) производится с некоторым запасом, обеспечивающим 20–25 миллиметровый выпуск фронтальной плоскости за основание стропильной фермы. Отметим, что в зависимости от расположения элементов обшивки она может быть как вертикальной, так и горизонтальной. Выбор того или иного варианта определяется, как правило, самим исполнителем.

В этом видеоролике в ускоренном темпе показан процесс изготовления крыши бани:
