Стропила на крышу
Стропильная система двухскатной крыши имеет достаточно простое устройство, ее монтаж не занимает много времени и может быть успешно произведен своими руками.
Двухскатную крышу можно встретить достаточно часто, и связано это, прежде всего, с тем, что для дома такая конструкция является оптимальным вариантом, способным эффективно защитить от различных внешних воздействий.
Конструкция и устройство такой кровли относительно просты, а при правильном походе к делу и минимальных строительных знаниях сделать ее без проблем можно своими руками.
Монтаж и сборка крыши, состоящей из двух скатов, не занимает много времени, а кроме этого, не требует серьезных денежных затрат.
Существуют различные варианты кровли с двумя скатами и в зависимости от того, какой проект дома предусмотрен, составляется чертеж и производится соответствующий расчет.
Двухскатная крыша позволяет обустроить дополнительное жилое пространство в виде мансарды.
Ее конструкция может быть висячая, наслонная, в виде ломаной линии, а также имеет самую разную конфигурацию.
На фото в статье можно будет увидеть различные виды двухскатных крыш, в том числе и с мансардой.
Конструктивные особенности стропильной системы
Характерной особенностью любой двухскатной крыши являются две наклонные плоскости прямоугольной формы, которые она образует в верхней части дома.
Такое ее устройство позволяет различным видам осадков не скапливаться и стекать с нее естественным путем.
Несмотря на кажущуюся простоту такой кровли, ее конструкция имеет достаточно сложное устройство, однако сделать ее своими руками по силам каждому работящему человеку.
Ее основными конструктивными элементами являются мауэрлат, непосредственно сама стропильная система, кобылки.
Кроме этого, в проект обязательно должны быть включены такие виды элементов, как свес, лежень, а также подкосы и затяжки.
Также схема двухскатной крыши предусматривает обустройство обрешетки и выполнение стоек.
Сами стропильные системы опираются, главным образом, на мауэрлат, который отвечает за распределение нагрузки от стропильного каркаса по стенам.
Непосредственное формирование главного каркаса производится за счет стропильной ноги.
Оба ската, которые образуются данным типом крыши, соединяются между собой коньком, который является окончанием всех стропил.
Вся вертикальная нагрузка стропильной системы на внутренние стены дома передается через стойки, для которых производится отдельный расчет.
За передачу нагрузки непосредственно от стропил к несущим стенам отвечают подкосы, которые обязательно должны быть включены в проект.
Для того чтобы стропила были надежно скреплены между собой, обустраивается специальная затяжка.
Основным скрепляющим элементом стропильной конструкции является обрешетка, которая также отвечает и за равномерное распределение по ней внешних нагрузок.
Для стропильной конструкции любого типа крыши важное значение имеет предварительный расчет, на основе которого составляется проект, который также может предусматривать обустройство мансарды.
Для ломаной крыши с двумя скатами предусматривается своя схема, а также разрабатывается отдельный проект.
На представленных ниже фото, показаны варианты двухскатных крыш с различным уклоном для частного дома, монтаж которых можно осуществить своими руками.
» » «
Типы стропильных систем
Любая двухскатная кровля может иметь стропильную систему либо с висячими стропилами, либо с наслонными.
Наиболее оптимальным и надежным вариантом для дома считается комбинированная конструкция, которая объединяет в себе совместную комбинацию.
Несмотря на это, виды и способы обустройства стропил подбираются, исходя из некоторых конструктивных особенностей дома.
Так, в большинстве случаев, монтаж висячего типа стропил выполняется в том случае, когда внешние стены у дома расположены друг от друга на расстоянии менее чем десять метров.
Кроме этого, в этом случае проект дома не должен предусматривать других внутренних разделительных стен.
:
Висячая конструкция стропил оказывает на стены нагрузку распирающего типа, что может негативно сказаться на строении в целом.
Снизить ее можно только в том случае, если произвести монтаж специального деревянного или металлического узла непосредственно у самого основания стропил.
В свою очередь, установка стропил наслонной конструкции подразумевает монтаж специальной опорной балки, которую необходимо сделать в середине конструкции дома.
Данная балка позволяет вес всей крыши равномерно распределить на промежуточные опоры столбчатого типа, либо на среднюю стену, если ее предусматривает проект.
В большинстве случаев стропильная система наслонного типа выполняется в том случае, когда наружные стены находятся на расстоянии друг от друга более чем десять метров.
Вне зависимости от того, какой тип стропильной системы выбран для двухскатной крыши, необходимо выполнить расчет, который позволит равномерно распределить нагрузки по всем балкам.
Основным достоинством данной стропильной системы является возможность обустроить жилое помещение мансарды.
При выборе типа крыши для многих основополагающим фактором является цена, и в этом случае двухскатная крыша обладает оптимальным соотношением цена-качество.
Кроме этого, кровля наклонного типа имеет привлекательный внешний вид, в чем можно убедиться, если посмотреть на фото.
Предварительные расчеты конструкции крыши
Расчет крыши с двумя скатами своими руками следует начинать с выбора материала, который будет выступать в качестве кровли, а также некоторых архитектурных требований, которые предъявляются к данному виду кровли.
Следует помнить, что для ломаной крыши и с мансардой расчет имеет незначительные отличия.
В первую очередь, необходимо учитывать, что наклон такой кровли, в том числе и ломаной, должен составлять не менее пяти градусов.
Если строительство дома ведется на местности, на которой в течение года выпадает обильное количество осадков, то рекомендуемый уклон кровли, в том числе и ломаной, должен составлять в среднем сорок градусов.
Конечно, при таком угле возведение мансарды станет невозможным, однако обустройство ломаной кровли поможет решить проблему.
Вообще конструкция ломаной крыши дает возможность обустройства дополнительного помещения в виде мансарды.
Если в регионе наблюдаются сильные ветра, то рекомендуется кровлю сделать пологой, с уклоном до двадцати градусов.
Наиболее предпочтительным вариантом обустройства двухскатной крыши является средний вариант уклона, при котором крышу нет необходимости делать ломаной и в тоже время есть возможность оборудовать ее мансардной.
Следует также помнить, что установка такой крыши с большим уклоном резко повышает затраты на монтаж деревянного стропильного каркаса.
Вообще расчет своими руками должен производиться с учетом всех требований, как внешних, так и внутренних.
Крышу с небольшим уклоном и двумя скатами можно увидеть на фото, которое размещено ниже.
Для того чтобы закупить весь необходимый материал в достаточном количестве, необходимо сделать расчет площади всей конструкции крыши.
Для этого следует взять среднюю площадь одного ската и удвоить ее.
Процесс возведения двухскатной крыши своими руками
Как правило, общая длина ската примерно равна длине стены.
Данный расчет должен производиться с максимальной точностью с учетом всех необходимых нюансов.
На видео, которое размещено ниже, рассказано о том, как сделать стропильную систему для крыши с двумя скатами своими руками.
:
Определение нагрузок для стропильной системы
Важным моментом при проектировании стропильной системы для кровли с двумя скатами является расчет всех нагрузок, а также характеристик входящих в ее конструкцию элементов.
В том случае, когда планируется строительство дома в один этаж, то для расчета стропильной системы необходимо знать только две величины, а именно, непосредственно вес кровли и сила осадков и ветра.
Вес кровли получается за счет сложения веса между собой всех входящих в конструкцию скатов элементов.
Чтобы узнать предполагаемую нагрузку от ветра и внешних осадков, необходимо вес кровли умножить на десять процентов.
В том случае, если планируется со временем увеличение угла наклона скатов, то в проводимый расчет необходимо заложить определенный запас для нагрузок стропильной системы.
Также должна быть обязательно учтена и нагрузка на стропильную систему от мансарды.
Все эти величины играют важную роль в проектировании стропильной системы, а поэтому должны быть произведены с максимальной точностью.
Для расчета на конструкцию стропил нагрузок от различных внешних факторов, таких как ветер, снег, дождь и так далее, необходимо учитывать все особенности климата той местности, где ведется строительство дома.
В этом случае необходимо обязательно брать во внимание угол наклона стропил. К примеру, если стропила формируют наклон скатов в двадцать пять градусов, то нагрузку от снега следует взять за единицу.
При более большом уклоне стропил, поправочный коэффициент соответственно увеличивается.
При проведении вычислений необходимо помнить, что от стропильной системы нагрузка поступает на стены, которые расположены по периметру строения.
Соответственно все параметры стен также следует учитывать при проведении расчетов стропильной системы дома.
Установка стропил для крыши с двумя скатами начинается только после того, как будут сделаны все необходимые для работы расчеты.
На видео, которое размещено ниже, рассказано о том, как своими руками начать возведение стропильной системы для двухскатной крыши.
:
Этапы строительства стропильной системы
Монтаж своими руками двухскатной кровли следует начинать с обустройства мауэрлата по всему периметру стен. Для этого следует использовать качественный деревянный брус без дефектов.
Также может возникнуть необходимость в возведении специального армирующего пояса, который только придаст прочность возводимой крыши с двумя скатами.
Брус под мауэрлат укладывается на верхнее окончание стены и закрепляется при помощи предварительно зафиксированной в стенах проволоке.
Далее следует выполнить фиксацию всех стропильных ног.
Монтаж стропильных ног следует производить только из высококачественного материала, на котором полностью отсутствуют какие-либо дефекты.
Для того чтобы выполнять работу было удобней, необходимо сделать шаблон стропильной ноги, по которому будут в дальнейшем делаться все элементы.
Далее осуществляется монтаж стропил и непосредственно самих стропильных ног. Более подробно о том, как своими руками собрать стропильные ноги для крыши с двумя скатами, рассказано на видео ниже.
:
При сборке стропильной конструкции для кровли с двумя скатами необходимо максимально точно выдерживать заданный шаг между всеми балками.
После того как будет полностью произведен монтаж всей стропильной системы, необходимо по верхнему краю зафиксировать конек.
Далее следует конструкцию кровли на два ската качественно раскрепить, для того чтобы придать ей максимальной жесткости. Для этого следует использовать специальные затяжки и ригеля.
В некоторых отдельных случаях может потребоваться возведение укрепительных балок. В любом случае, конструкция должна получиться не только прочной, но и жесткой.
На завершающем этапе выполняется обрешетка крыши с двумя скатами и о том, как это сделать правильно, рассказано на видео.
Обрешетка выполняется с учетом характеристик кровли, которая будет уложена поверх нее. После этого останется только сделать кровельный пирог и положить саму кровлю.
Следует помнить, что кровельный пирог обязательно должен состоять из слоя гидроизоляции, пароизоляции, а также утеплителя.
Монтаж стропильной конструкции для крыши с двумя скатами должен выполняться в соответствии с технологией и по установленным правилам.
В качестве материала следует использовать только качественную древесину, которая не содержит каких-либо дефектов.
Особое внимание следует уделить приданию прочности и жесткости всей конструкции стропильной системы.
Также важным моментом является обрешетка крыши, которая должна быть произведена с учетом всех характеристик кровельного материала.
:
На фото в статье можно увидеть некоторые варианты конструкций стропильной системы для двухскатной крыши, которые можно возвести своими руками.
В любом случае, такой тип крыши считается наиболее популярным в частном строительстве за счет того, что она обладает хорошей устойчивостью и высокими показателями надежности.
В статье мы рассмотрели — что представляет собой стропильная система двухскатной крыши и виды таких крыш.
О том, как самостоятельно собрать стропильную конструкцию для крыши на два ската, рассказывает сопроводительное видео, которое вы можете посмотреть в нашей статье
Источник: https://astgift.ru/stropila-na-kryshu/
Двухскатная крыша своими руками
Одним из самых требовательных этапов в постройке дома, является возведение крыши. Двухскатная крыша своими руками считается одной из самых простых конструкций. Рассчитать, а также установить ее можно и самому, для этого нужно лишь внимательно изучить этапы возведения и ознакомиться с технологией строительства такой крыши. На функциональные параметры кровли влияет правильность ее утепления, характеристика используемых материалов, а также правильность работы с финишным покрытием.
Двускатная крыша дома своими руками – это одна из самых простых вариантов для кровли дома, которую вполне реально сделать самостоятельно. Такая крыша в отличие от односкатной кровли, характеризуется как более крепкая, а также она гораздо проще в устройстве, нежели другие аналоги.
Подготовительные работы и проектирование кровли
При планировании строительства кровли, прежде всего, необходимо определиться с формой конструкции, а также параметрами крыши. Перед началом возведения крыши, нужно определить возможную нагрузку снега и ветра, взявши во внимание местный климат и погодные условия. Сразу следует учесть, чем меньше будет угол наклона, тем меньшая нагрузка будет приходиться на крышу. При этом очень маленький угол наклона крыши, ограничит возможность чердачного помещения.
Проект дома стоит в основе формы крыши. Ключевые точки опоры должны совпадать с несущими стенами этажа, который находится непосредственно под ними. Исходя из этого, изначально нужно оценить ширину дома, а также несущую стену посередине. В случае если нужды в наличии чердака нет, можно сделать хорошую крышу со стропилами.
Стропильная система двухскатной крыши своими руками самая надежная, и самая экономичная методика легкой постройки. В данном случае стропильные ноги нужно связывать попарно ригелями – перемычками горизонтально, которые должны обеспечить нужную жесткость всей постройки. Метод с висячими стропилами опирается на боковые стены постройки.
В случае если ширина дома составляет больше шести метров, вместе с ригелями, которые являются основой для потолка, делается возведение прогонов, а также стоек. Прогон – это брус горизонтального вида, применяется как вспомогательная опора для стропил, создающих скат крыши. Монтаж прогона нуждается в применении стоек. Стойки должны опираться на лежни (брус, который должен, быть уложен вдоль ската). Стойки и лежни вместе составляют каркас стен мансардного помещения.
В случае если нужна надежная, и в то же время простая крыша, идеальным вариантом будет двускатная крыша, угол наклона которой должен, составлять от сорока пяти до пятидесяти градусов. Эта крыша хороша для жилых домов, а также построений разнообразного назначения. При выборе материалов для постройки крыши, нужно учесть что крыша должна весить как можно меньше для того, чтобы давление на фундамент дома было минимальным, и при всем этом крыша должна быть очень прочной. Сечение стройматериалов нужно подбирать зависимо от размеров стропильной конструкции.
Для того чтобы понять, как правильно возвести двухскатную кровлю соими руками, следует разобрать поэтапно метод возведения крыши с наслонными стропилами, а также с чердачным помещением собственноручно. Сначала нужно установить на продольные стены дома верхние обвязки (мауэрлата). Мауэрлат держит на себе всю конструкцию, именно с его помощью равномерно распределяют нагрузку на стены и фундамент.
Мауэрлат производится из бруса или досок. При этом необходимо использовать брус с размером сечение пятьдесят на сто пятьдесят или сто пятьдесят на сто пятьдесят миллиметров. При этом предварительно брус и доски обрабатываются защитными средствами для долгого сохранения от возгорания, а также чтобы защитить их от возможного гниения.
Мауэрлат можно возвести следующими способами:
- катаную проволоку нужно вмуровать в кирпичную кладку, с помощью которой брус крепится к стене;
- в кладку нужно вмуровать шпильки, диаметр которых должен составлять не меньше двенадцати миллиметров;
- на стене, сверху устанавливается монолитная балка из бетона, в которой должны быть вмурованы шпильки из стали.
Расстояние между шпильками должно составлять не больше ста двадцати миллиметров. Крепежный элемент должен составлять в высоту от двадцати до тридцати миллиметров выше, чем вся гидроизоляция вместе с брусом, в котором должно быть уже подготовленное отверстие. Брус нужно одеть на шпильки, затем крепко затянуть гайками.
Основа кровли – строение стропильной системы
Стропила для двухскатной крыши своими руками вполне реально сделать без помощи подъемной техники. А-образная форма из стропил, на самом деле это довольно жёсткая конструкция, которая работает «на распор». В случае если крышу нужно строить на доме из бруса, тогда стены, расположенные напротив друг друга, нужно укрепить стяжками из бруса сто на сто пятьдесят миллиметров на высоте балок которые перекрывают потолок. С помощью этого стены не разойдутся от нагрузки.
На перекрытие потолка улаживаются лежни – вспомогательные частицы из бруса от ста пятидесяти до ста пятидесяти миллиметров и выше, они нужны для того, чтобы опирать стойки и распределять всю нагрузку на перекрытие. Улаживать лежни собственноручно нужно делать строго по линиям расположения стен будущего помещения для чердака.
В случае если чердачное помещение в будущем будет не нужно, лежень можно укладывать сразу под коньком для монтажа стоек для опоры. Если возникнет надобность сделать сращивание бруса, это можно сделать, правда, не везде, а лишь в местах, где стык расположен прямо на балке.
Шиповое соединение можно закрепить как пластиной из металла, так и скобой.
Детали, которые повторяются в стропильной системе, должны быть полностью одинаковыми, для того, чтобы возвести равнобедренную двускатную крышу, у которой вес должен будет распределяться по всей площади одинаково. Для этого нужно подготовить собственноручно шаблоны идентичных деталей.
Для перекрытия дома потребуются доски размером пятьдесят на сто пятьдесят миллиметров, производится треугольник нужной высоты, состоящий из двух ножек, а также доски стоек (длина такой ножки, должна быть равна высоте крыши), соединяться они должны с помощью гвоздя. Стойка должна быть установлена на центральной части перекрытия, стропила нужно устанавливать с помощью мауэрлата.
В подготовительный период, можно удлинить какой-либо элемент шаблона, подбирая нужную высоту крыши.
После того как размер будет подобран, нужно будет на стропилах произвести запилы фигурного образца, на местах где они обвязываются обвязкой. Стропильная нога должна крепко подпирать мауэрлат. Есть множество различных методов, с помощью которых можно их закрепить, однако, лучше всего подобрать самый надёжный метод, таковым является метод с применением металлических накладок. Для того чтобы детально освоить этот метод, предлагаем посмотреть видео материал. Стропильная конструкция в будущем должна выступать как шаблон, а при помощи доски-опоры можно регулировать высоту установленных ферм.
Конструкция и установка фронтона
Фронтон является важной составляющей двухскатной крыши, который необходим для выравнивания высоты стен. Фронтоном называют часть конструкции, выступающую продолжением стен, которое ограничивается скатами кровли. В случае с двухскатной крышей фронтоны на кровле сооружения выглядят в форме треугольника.
Во время возведения стропильной конструкции, изначальное нужно возвести части, которые должны размещаться по краям, они же впоследствии будут работать в качестве основы для установки фронтонов. Нужно тщательно проверить все строение по вертикали, а также проконтролировать, чтобы у неё была одинаковая высота.
На фронтонах, вернее, на их верхней части нужно закрепить коньковый прогон, к которому в будущем будут монтироваться оставшиеся стропила.
Фронтоны нужно зашивать по завершении всех работ на кровле, однако, выполнить это можно и значительно раньше. Для создания фронтона понадобятся доски размером пятьдесят на сто и пятьдесят на сто пятьдесят миллиметров. Монтируются они в вертикальном или в горизонтальном положении.
Зачастую фронтон, сделанный собственноручно, может быть снабжен окнами. Нужно также позаботится о теплоизоляции фронтонов. Утепление фронтов осуществляется с помощью применения специальных теплоизоляционных материалов. Для крыши часто используется в качестве утеплителя минеральная вата в рулонах или в плитах.
Качественно выполненный и отделанный фронтон способен значительно повысить эстетические показатели кровли.
Этап утепления кровли
Обрешетка набивается на стропильную систему, такая обивка должна быть рассчитана в соответствии с материалом для кровли, в учет следует брать жесткость примененного материала, а также его размеры. В случае применения гибких материалов, например, таких как черепица из битума, плёнки ПВХ и других, нужно конструировать сплошной настил, а также следить за его ровностью.
Утеплить крышу нужно максимально качественно, так как в случае не качественного утепления, может серьезно отобразиться на тепле в доме. Зачастую двускатная кровля, подразумевает использование различных материалов для утепления. Это дает возможность возвести крышу, и при этом понести минимальные затраты на утеплитель.
Помимо этого такой подход, может ускорить, а также упростить работу утепления. Выбранный теплоизоляционный материал для кровли прокладывается изнутри крыши под обрешетку. Помимо теплоизоляции следует также проложить гидроизоляция и пароизоляцию.
Это поможет создать качественный кровельный пирог, который позволяет значительно увеличить срок службы все крыши.
Всю роботу по возведению двускатной крыши, нужно проводить как минимум с двумя помощниками. При правильности технологии возведения, это дает гарантию на обретение надежной, и качественной крыши. В предложенном видео можно более детально ознакомиться с этапами возведения двухскатной кровли своими руками.
Установка стропил двухскатной крыши своими руками видео
(1 5,00 из 5)
Загрузка…
Источник: https://remontidei.ru/dvuxskatnaya-krysha-svoimi-rukami-ustanovka-stropil-video.html
Как ставить стропила на крышу
Возведение стропильной системы является достаточно сложным и ответственным делом. Однако ее можно сделать самостоятельно, если следовать определенным правилам.
В данной статье будет рассказано об элементах кровельной конструкции, а также о том, как ставить стропила на крышу.

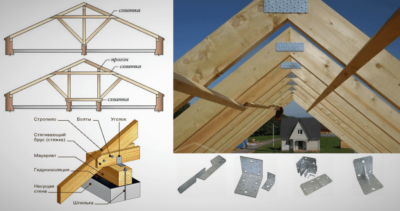

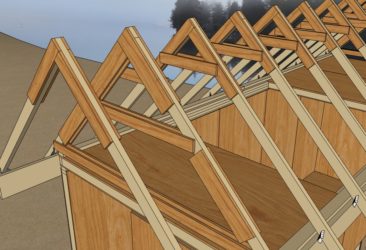

Элементы стропильной системы
Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция. В ее состав входят:
- Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. Мауэрлат служит нижней опорой для стропил, а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.
- Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части стропил опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.
- Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.
- Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.
- Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.
- Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.
- Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.
- Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.
- Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.
- Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.
Инструменты и материалы
Кровельную конструкцию следует изготавливать из дерева хвойных пород. Влажность используемой древесины должна быть менее двух процентов. Перед применением материал необходимо обработать с помощью специальных защитных средств.
https://www.youtube.com/watch?v=2fSdhbpgj7Y
Прочность кровельной конструкции зависит от:
- Качества используемого материала;
- Правильности выполненных расчетов.
Перед тем, как ставить стропила на крышу, необходимо подготовить следующие инструменты и материалы:
- Гидроизоляционный материал;
- Набор свёрл для электродрели;
Для изготовления стопил применяют брус или обрезную доску. Элементы из древесины следует обработать биозащитными и огнезащитными материалами.
Перед монтажом необходимо выбрать вид конькового соединения и способ фикасции стропил к балкам или мауэрлату.
Расчет шага стропил
Этому вопросу необходимо уделить особое внимание, ведь от шага установки стропил и их сечения зависит прочность кровельной системы.
При расчете расстояния между стропилами следует учитывать постоянные и временные нагрузки на возводимую крышу. Постоянную нагрузку создают следующие элементы:
- кровельный пирог (пароизоляция ,утеплитель, гидроизоляция);
- элементы отделки мансарды или жилого чердака.
К временным нагрузкам относятся:
- нагрузка, создаваемая слоем снега;
- вес работника, выполняющего ремонт или обслуживание крыши.
Для выполнения расчетов (сечение и шаг стропильных ног) необходимы теоретические знания, а также практические навыки. Определить примерные параметры кровельной конструкции можно с помощью следующей таблицы:
Также при выборе расстояния между стропилами необходимо учесть рекомендации по укладке выбранного кровельного материала.
Типы стропильной системы
Существуют два типа стропил: висячие и наслонные. Каждый тип будет рассмотрен по отдельности.
Висячие
Висячие стропильные системы применяют в случаях, когда в доме нет внутренних опор (колонны, стены). Эта конструкция опирается наружные опорные стены.
В этом случае стропила работают на сжатие и изгиб. Висячие стропила оказывают распирающее усилие на наружные стены дома. Чтобы его снизить, используют затяжку.
Затяжку изготавливают из деревянного бруса или металла. Ее расположение зависит от конструкции возводимой кровли.
Например, при возведении крыши мансардного типа затяжку располагают у основания. В этом случае она выполняет функции балки перекрытия.Чем выше расположена затяжка, тем больше нагрузка оказывается на нее.
Висячую стропильную конструкцию используют в случае, если дистанция между опорами менее 6,5 метров. Для изготовления этих стропил применяют доски, бревна, или брус. Для соединения элементов друг с другом применяют:
Наслонные стропила
Стропила этого типа используют в зданиях с капитальной внутренней стеной. Эти элементы, как правило, изготавливают из древесины.
Опорой для наслонной стропильной системы служат внутренние элементы (колонна, стена). В этом и заключается их основное отличие от стропил наслонного типа.
Стропила данного типа работают лишь на изгиб. Наслонные стропильные конструкции в сравнении с висячими являются более экономически выгодными и легкими.

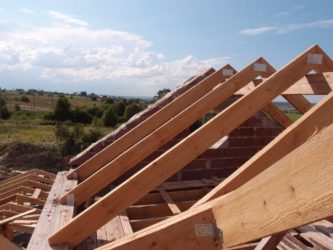

Установка стропил двускатной крыши состоит из следующих этапов:
- Изготовление шаблона стропильной фермы. Необходимо поднять две доски на потолочное перекрытие, а затем соединить их между собой с одного края при помощи гвоздей. Далее нужно установить свободные концы досок на опорную балку и зафиксировать угол между досками. Для этого необходимо прибить поперечную перемычку. Затем нужно опустить полученный шаблон на опорную балку и отметить угол подрезки стропильных ног с помощью карандаша. Следует отметить, что от качества выполненного шаблона будет зависеть прочность и надежность всей кровельной конструкции.
- Спустить сделанный шаблон вниз и начать изготовление стропил. Шаблон нужно хорошо скрепить, чтобы его при спуске не нарушился угол между стропилами. Первую изготовленную стропильную ферму поднимают на постройку и устанавливают на основание.
- Отметить место среза на мауэрлате и стропильных ногах и выполнить срез с помощью бензопилы. Далее необходимо начать сборку очередной стропильной фермы.
- Установить на мауэрлатный брус по краям здания первые две стропильные фермы. Стропила, установленные по краю мауэрлатного бруса закрепляют с двух сторон с помощью подпорок. Затем натянуть между ними шнур для определения уровня. Стропильные фермы должны быть установлены перпендикулярно основанию перекрытия.
- Собирать остальные стропильные фермы нужно после того, как выставлен уровень и проверены все крепления. Стропила не будут смещаться, если между ними забить по две доски. Далее необходимо закрепить поперечные планки и подпорки.
- Выполнить монтаж пароизоляционного, теплоизоляционного и гидроизоляционного слоя. Кровельный материал крепится к обрешетке. Ее шаг зависит от выбранного материала для кровли.
В данном видео рассказывается о том, как ставить стропила на крышу:
:
Источник: http://info-krovlya.ru/remont-krovli/kak-stavit-stropila-na-kryshu.html
Стропильная система для двухскатной крыши — правила
Стропильная система для двухскатной крыши
Выбор именно двухскатного типа крыши для частного малоэтажного строительства легко можно объяснить. Дело в том, что она наиболее легка в конструктивных деталях и подойдет для тех, кто хочет самостоятельно построить дом, а также такая крыша отличается дешевизной.
Сама стропильная система для двухскатной крыши состоит из двух прямоугольных частей, сложенных друг к другу верхней стороной. Благодаря этому осадки, попадающие на нее, свободно стекают вниз, не задерживая влагу на поверхности.
Структура двухскатной крыши и стропил
Для правильного расчета и установки стропильной системы нужно знать, из каких компонентов она состоит:
- мауэрлат, который снимает и освобождает систему стропил от нагрузки, перелаживая ее на стенки здания;
- стропильные ножки, функция которых состоит в том, что они составляют каркас для стропильной системы; в случае двух скатов они представляют ровный треугольник;
- соединяющий оба ската конек, расположенный вверху;
- если стропила коротковаты и не могут образовать собой свес, устанавливаются кобылки, служащие их удлинением;
- собственно свес должен отступать от крыши минимум на 4 см, чтобы вода отводилась от стенок во время осадков;
- на внутренней середине крыши должен быть толстый брус – лежень, распределяющий нагрузку всей конструкции крыши;
- стойки, подкосы и затяжка вместе образуют укрепление стропил и равномерное распределение оставшейся нагрузки;
- перпендикулярная стропилам обрешетка, которая окончательно скрепляет все элементы крыши.
Как мы видим, двухскатная крыша имеет много деталей, и очень важным является их правильная установка. Тут требуется большая точность в расчетах.
Типы стропильных систем крыши
В устройстве двухскатных крыш в основном используются такие типы стропил, как висячие или наслонные, но широко применяются также их комбинации.
Висячие стропила характеризуются тем, что опираются своими окончаниями на стенки, таким образом создавая эффект распирания.
Это может довольно плохо влиять на стенки, поэтому стропильные ножки обязательно следует стянуть затяжками. Ими могут послужить различные балки перекрытия, образуя при этом туго стянутый треугольник. Но при этом одной затяжки может быть недостаточно, тогда стропила укрепляются и сверху возле конька, на расстоянии около 5 см от него. Такие стропила можно сделать лишь тогда, когда между обеими стенами, с наружной стороны, нет стеновой перегородки, а также когда дистанция между стенками крыши составляет не более 10 метров. Примерная схема висячих стропил показана ниже.
Висячие стропила
Наслонные стропила отличаются от висячих тем, что имеют посередине перегородку в виде опорной балки. Она предназначена для распределения веса в том случае, если ровно посередине крыши расположена несущая стена.
Эти стропила устроены так, что выдерживают больший вес, чем висячие, поэтому, если расстояние между двумя скатами внизу больше 10 метров, то стоит устанавливать именно такую систему.
Наслонные стропила
Расчеты и выбор материалов для стропил
Так как стропила являются несущей конструкцией всей крыши, к их составу и расчетам нужно отнестись особенно тщательно. Если вы решили устанавливать стропила из дерева, то лучшим выбором станут доски и брусья хвойных пород: они долговечны и меньше поддаются гниению. Также при монтаже стропил используют железо или железобетон, но такие стропила могут быть слишком тяжелыми для зданий, построенных из легких материалов, а также обойдутся намного дороже деревянных.
Основными элементами системы стропил являются: ноги, вертикальные стойки, ригели, подкосы, распорки и конек. Вместе они образуют единую скрепленную между собой конструкцию.
При самостоятельном расчете крыши нужно учесть все мелочи, ведь схема ее достаточно сложна, и если крыша очень большая, то лучше доверить это дело специалистам. Для начала вы должны определиться, какой угол наклона внешних стен будет у крыши. Для кровли с основанием до 10 метров он должен составлять 5-15 градусов, но так как этот угол подходит не для всех кровельных материалов, то нужно сначала выбрать сам материал. Если наклон получился выше 45 градусов, то любое покрытие подходит для крыши.
Также очень важны при расчетах временные нагрузки на крышу в виде ветра и снега, так как только снег дает нагрузку от 80 до 320 кг на метр квадратный. Примерный расчет такой нагрузки вы видите ниже.
Расчет временных нагрузок
После этого просчитывается вес всех слоев кровли, то есть вес обрешетки, контробрешетки, утеплителя, материалов для кровли. Эти два результата складывают – получается общая нагрузка, в связи с которой и подбирают сечение стропильных ног.
Установка стропил для двухскатной крыши
Перед тем, как приступать к креплению непосредственно стропил, следует произвести крепеж мауэрлатов к продольным стенам. Сделать это можно с помощью анкерных болтов.
Теперь можно поэтапно приступить непосредственно к креплению стропил:
- В первую очередь следует сделать шаблон, по которому и можно собирать строительные фермы. Для этого можно взять 2 доски и соединить их с одного края с помощью гвоздя.
- У вас получится конструкция в виде ножек, скрепленных сверху. Свободные края досок кладутся на опоры стропильных ног. Полученный угол – угол наклона вашей будущей крыши. Если вас устроил такой результат, его следует зафиксировать несколькими гвоздями.
- Можно выполнить второй шаблон, по которому будут выполняться запилы на самих стропилах. Чаще всего он изготавливается из фанеры или деревянных реек.
- Затем стропила соединяют. Всю получившуюся конструкцию и называют стропильной фермой. Ее можно уже поднимать на крышу и крепить к мауэрлату.
Варианты крепления
- Между краями этой конструкции протягивается шнур. Это уровень для будущего конька крыши и промежуточных стропил.
- После этого устанавливаются стропильные соединения с уже подсчитанным расстоянием между ними. Оно должно быть не менее 60см. Для дополнительного крепления можно использовать подпоры, подкосы и т.д.
- Далее устанавливается брус для конька (или прогон). К нему непосредственно и крепятся диагональные и короткие стропила.
Установка бруса
Можно сделать конструкцию крыши для мансарды, которая утепляется внутри, или же на отапливаемый чердак, нежилое помещение. Если вы давно хотели именно мансарду, то крышу лучше сделать именно такой формы.
мансардный чертеж
Конечно, если вы планируете не использовать данную площадь, то можно ограничиться привычным вариантом чердака, который выглядит как равнобедренный треугольник. Он обойдется вам в разы дешевле, такая конструкция наиболее простая в монтаже. Особенно, если монтаж вы будете производить самостоятельно, в одиночку.
– стропильная система для двускатной крыши
Если полученная информация окажется для вас недостаточной, массу полезной информации можно получить из видео подобной тематики. Именно в нем можно найти массу интересных моментов, которые многие бы посчитали ненужными при написании статьи. Однако многие новички требуют объяснения основ, многая терминология для них неясна.
Поэтому при просмотре видео, наблюдая работу непосредственно, можно получить ответы на многие вопросы. Соответственно, выполнение собственного задания будет значительно облегчено, многие сложности просто не возникнут. На видео можно увидеть, как именно крепить доски, под каким углом их нужно ставить, какие есть предосторожности и тонкости в этом процессе.
Источник: https://fundamentt.com/stropilnaya-sistema-dlya-dvuxskatnoj-kryshi/
Изготовление и установка стропил для двухскатной крыши своими руками
Сегодня крыша с двумя скатами пользуется большой популярностью и владелец дома рано или поздно может задуматься о создании и обустройстве такой строительной схемы. Однако в строительстве наблюдаются определенные сложности, среди которых одну из лидирующих позиций занимают установка стропил для двухскатной крыши своими руками.
Ниже будут представлены основные моменты, правила, порядок монтажа, а также ключевая информация по самой крыше, что позволит разобраться во всех тонкостях текущего действия.
Конструкция стропильной системы для двухскатной крыши
Крыша состоит из двух плоскостей под определенным углом. Каждая имеет прямоугольную форму, благодаря чему выпадающие осадки в виде талой воды, дождя, будут стекать с поверхности крыши естественным способом. Готовое изделие достаточно сложное, включает в себя такие конструкции как
- строительная система;
- мауэрлат;
- так называемые «конек» и «кобылки»;
- обрешетка;
- компоненты стоек;
- подкосы и т.д.
Обязательным условием является установка отдельных затяжек, что позволит без проблем обеспечивать прочность и надежность всего объекта в ходе эксплуатации.
Виды и характеристики стропильных систем для двухскатных крыш
На виды стропильных систем влияет расстояние между стропилами двухскатной крыши. Можно выделить стропильные конструкции следующих типов:
- Устройство двухскатной крыши с наклонными стропилами, которые в основе имеют некоторую опорную балку, размещенную ровно посередине. Конструкция отвечает за передачу веса крыши на среднюю стену, либо же столбчатую опору, расположенную посередине. В качестве рекомендации можно выделить актуальность расположения стропил при расстоянии между наружными сооружениями более десяти метров.
- Устройство двухскатной крыши с висячими стропилами, которые на практике принято устанавливать, если непосредственно внешние стены расположены на расстоянии меньшем десяти метров. Важным условием является отсутствие между ними стен разделяющих пространство жилого дома. Такое сооружение позволяет создавать некоторое распирающее усилие, в дальнейшем передаваемое на стены в ходе эксплуатации.
В идеальном варианте (что встречается, правда, достаточно редко), готовая крыша должна включать оба этих исполнения.
Порядок и принцип расчета стропильной системы для крыши
Проанализируем ключевые моменты и принципы расчета требуемой крыши для двускатной крыши. На рассматриваемом этапе прочерчиваются в обязательном порядке компоненты каркаса (его внешние формы), в том числе обозначается его конфигурация, значение высоты, продумывается крепление стропил двухскатной крыши. Важно, чтобы крыша смотрелась пропорционально относительно общему строению, иными словами, чтобы устройство выглядело натуральным, естественным.
Сделать такую планировку можно фактически любыми способами, главное, чтобы были реально видны перспективы проекта.
Относительно ската – он может быть выполнен как прямым, так и ломаным способом, сообразуясь с параметрами самой крыши (и рассмотренными ранее конструктивными особенностями и видами). Для двускатных кровель в большинстве ситуаций принято выбирать именно наклонный тип, так как он прочнее и надежнее в процессе эксплуатации.
После того, как внешний облик и функционал каждогй отдельной части определен, необходимо прочертить схему системы, выполнить ее раскладку в требуемой проекции, рассчитать размеры стропил. От того, насколько рационально будет выполнена проектная стадия, в дальнейшем зависит и степень расхода материальных ресурсов на выполнение конкретных действий по объекту.
Стропила для двухскатной крыши — выполнение работ своими руками
Для начала предлагаем посмотреть видео: как сделать стропила на двухскатную крышу:
Первым действием в процедуре монтажа сооружения для представленной крыши является прокладка мауэрлата.
Осуществляется непосредственно на несущие части, закрепление выполняется благодаря встроенным болтам, шпилькам. Насколько ровно будет установлен мауэрлат, настолько и точно будет выполнена в дальнейшем система. Проверка точности подгонки выполняется с использованием обычного уровня, при необходимости выполняется выравнивание. Осуществляется выравнивание посредством либо установки дополнительных подкладок, или, как вариант – стесыванием чрезмерно выступающих за пределы частей.
Благодаря плоскостности опорного бруса можно запросто применять один универсальный шаблон для изготовления стропильных ног, а не выполнять подгонку каждой в индивидуальном порядке. Крайне нежелательно выполнять запил на мауэрлате, в иначе есть риск существенного снижения несущих показателей опорной конструкции. Если в рамках проекта предусматривается конструирование конькового прогона, следующим шагом в работе является установка балки в самой верхней точке.
После того, как установка подходит к логическому заключению, потребуется выполнить монтаж пароизолирующего слоя. Раскатывается рулонный материал параллельно прогону конькового типа, после чего выполняется его крепление с внутренней стороны. Стыковые соединения герметизируются специальным строительным скотчем, в верхней же части пространство между частями заполняется утеплителем. Далее выполняется установка обрешетки, последним этапом является монтаж самого кровельного покрытия. Если есть навыки, практически ничего сложного.
Установка стропил для двухскатной крыши своими руками на видео:
Источник: http://zg-dom.ru/stroitelstvo-doma/krovlya/izgotovlenie-i-ustanovka-stropil-dlya-dvuhskatnoj-kryshi-svoimi-rukami.html
