Как установить стропила на сруб?

Монтаж стропильной системы двухскатной крыши на срубе

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет. Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю.

Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил.

Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

Разновидности крыш углом для срубов

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

• с утеплением;
• без использования утеплителя;
• чердачной;
• бесчердачной.

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

• Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
• Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа — перевод — может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим. Принцип устройства понять можно только ознакомившись с классическими вариантами установки. Рассмотрим некоторые важные моменты, которые нельзя упускать из виду.

1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги. Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения. В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

• Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
• Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
• По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.

4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Источник: https://enter-city.ru/articles/stropilnaya_sistema_kryshi_na_srube/

Крепление стропила для бани: рекомендации по установке своими руками

Несущие возможности и прочность крыши прямо зависят от характеристик ее конструкции – основы или каркаса, поэтому размещение стропилин должно выполняться строго по имеющимся технологиям. Как крепить стропила на баню – часто возникающий вопрос, особенно, у тех, кто решил самостоятельно возвести такой объект.

Какой вид крыши для бани выбрать?

Если возведение бани выполняется самостоятельно, то еще в ходе разработки проекта появляется вопрос о выборе конструкции кровли. Чаще всего, предпочтение отдают кровле с одним или двумя скатными поверхностями, и каждая из них имеет свои достоинства.

Виды крыш бани

Чтобы максимально сократить расходы на возведение небольшой бани, которая будет использоваться только в теплый период года, рекомендуют выбрать для строительства кровлю с одной скатной поверхностью. В таком случае подкровельное — чердачное — пространство будет небольшого размера (или совсем будет отсутствовать), но его можно будет использовать для складирования и хранения инвентаря или материалов. Главные преимущества кровли с одним скатом — несложное возведение и небольшая стоимость использующихся материалов. К основным недостаткам относятся низкие теплоизолирующие показатели такой конструкции.

Важно: правильно определить угол уклона такой крыши, чтобы на ней не застаивалась дождевая вода и не скапливались снеговые наносы в холодный период.

Возведение кровли с двумя скатными плоскостями позволяет обустроить на крыше бани чердачное помещение, которое можно использовать, разместив банные принадлежности (например, веники) и различного инвентаря. Достаточное по площади подкровельное пространство часто задействовано для обустройства помещения для развлечений (бильярдной) и отдыха, и, даже жилых комнат (например, мансарды или спальни). Постройка двускатной, хорошо теплоизолированной кровли с ломаными и прямыми скатными плоскостями позволяет получить необходимые условия, чтобы пользоваться баней круглый год.

Важно: к постройке банной кровли переходят, как правило, сразу, как закончено обустройство сруба или монтаж коробки строения из других стройматериалов.

Опора для стропил под баню

Схема крепления стропильной системы крыши бани. Висячие стропила.

Чаще всего для обустройства стенок бани используется сруб из брусьев/бревен. Также распространенными стеновыми стройматериалами для возведения бани являются блоки из газобетона, кирпич и другие штучные стройматериалы. На предварительно подготовленном участке сруб несложно возвести самостоятельно из готовых деталей, либо собрать его из приобретенной древесины и обрезать каждый элемент.

Если у бревен/брусьев для монтажа конструкции сруба отсутствует защищающая спецпропитка, все деревянные элементы перед установкой обрабатываются огне- и биозащитными веществами.

После выбора типа возводимой кровли нужно обеспечить будущей стропиловочной конструкции надежную опору. Отвечая на вопрос — как крепить стропила на баню, нужно знать, что система стропилин должна опираться и крепится к мауэрлату/к балкам перекрытия, которые опираются, в свою очередь, на верхушки стенок. Если крыша на баню устанавливается на деревянный сруб, мауэрлатом является самый верхний ряд (венец) балок/бревен конструкции.

Мауэрлат возводится из деревянных толстых досок или брусьев, размещаемых на стенках. Он обеспечивает распределять вполне равномерно нагрузку всей кровельной конструкции на стенки и, дальше, вплоть до фундамента-основы строения.

Варианты крепления стропильной ноги к мауэрлату

Важно в процессе монтажа деталей мауэрлата применять надежные гибкие гидроизоляционные стройматериалы на битумной основе.

На небольших по размеру банях, или если их кровля имеет незначительную массу (не создавая больших нагрузок) в верхней части стенок можно не обустраивать специальный армпояс, с размещенными в нем шпильками для крепежа мауэрлата.

В таком случае в самые верхние ряды стеновых элементов вмуровываются отрезки металлической прочной катанки-проволоки. Эти отрезки скручиваются вокруг деталей мауэрлата, закрепляя его и предотвращая его перемещения. К стенкам детали мауэрлата также могут крепиться анкерами.

Каркас бани, представляющий собой деревянный сруб, необходимо подготовить к размещению на нем деталей конструкции крыши. Следует провести проверку расположения деталей верхнего венца строго по горизонтали и, при наличии, ликвидировать отклонения.

Балки или бревна перекрытий размещаются в несколько способов:

1. Врезкой балочных торцов, непосредственно, в самый верхний ряд брусьев.
2. Укладыванием балок сверху стенок, с выходом их концов за пределы стен, чтобы стать опорными элементами стропилин.
3. Либо же балками перекрытия становятся сами затяжки висячих стропиловочных ферм.

Стропиловочная конструкция может включать множество деталей. Для возведения стропиловочной конструкции для банной кровли могут потребоваться:

• ригеля;
• стропилины;
• перемычки;
• стойки;
• затяжки и подкосы.

Вспомогательные детали обеспечивают усиление конструкций, создавая нужную жесткость у подкровельного каркаса.

Важно: стропилины и другие деревянные детали под нужные размеры изготавливают прямо на стройплощадке.

Установка крыши с одной скатной плоскостью на бане

При возведении кровли с одним скатом нужно сделать угол уклона таким, чтобы в дождливые периоды года с кровельной поверхности быстро и легко стекала вода, а в холодное время не скапливались снежные наносы. Поэтому значение этого параметра должно быть не меньше 20°. Самым оптимальным является угол наклона стропилин — 35°, а для районов с обильными зимними снегопадами – 45° и больше. Как крепить стропила на баню на крыше с одним скатом? Необходимо, чтобы стропилины были установлены под заранее рассчитанным углом, а также обеспечить нужную разницу высот стенок, являющихся опорными. Получить требующуюся разницу высот можно 2 способами:

1. При строительстве одну из двух опорных стенок строят выше другой.
2. На одной из стенок строения устанавливается дополнительная конструкция.

Схема крепления односкатной крыши бани

Первый способ чаще используется для возведения стенок из штучных стройматериалов. Второй способ используется в любых строениях, которые получают при этом, одновременно, фронтон, закрытый деревянными элементами или любым листовым стройматериалом. Опорные функции под стропилинами выполняют прогоны, устанавливаемые и закрепляемые на стойках.

Стропилины при возведении крыши с одной скатной поверхностью на бане перекрывают весь пролет по протяженности бани. Возможно размещение стропилин без установления подпорок, если размер пролета по длине меньше 4,5 м. Чтобы кровля стала еще более надежной, стропилины размещаются на расстоянии 0,6 м друг от друга (значение промежутка зависит от рассчитываемых в проекте крыши нагрузок и диаметра используемого стройматериала). Если значение величины пролета больше 4,5 м, обязательно под стропилины укладывают подкосы.

Стропилины крепятся верхней и нижней сторонами к опорному бруску. Для обеспечения наиболее плотного контакта, в стропилинах необходимо выполнить спецвырезы. Для крепежа используются стальные гвозди, пластины и проволока.

Важно: при строительстве кровли с одной скатной плоскостью необходимо делать вынос стропилин за границы стенок строения на 0,3-0,5 м. Это защитит поверхность стенок от неблагоприятного действия природных явлений.

Монтаж двускатной крыши на бане

Стропиловочная конструкция щипцовой крыши предусматривает необходимость монтажа висячих /наслонных стропилин. Когда строительство кровли с двумя скатными плоскостями осуществляется на бане, имеющей несущую стенку внутри, легче всего устанавливать стропилины наслонного типа.

Варианты устройства стропильной системы двускатной крыши бани

Верхняя часть наслонных стропилин прикрепляется к коньковому брусу или прогону. Чтобы этот элемент был строго горизонтален, нужно установить опорные стойки, а затем проконтролировать их размещение и высоту.

Вначале устанавливаются стойки на стенках во фронтальных частях строения, а потом по шнуру, располагаемому горизонтально, определяется правильность монтажа остальных деталей конструкции. Наслонные стропилины прикрепляются гвоздями к прогону конька. А их нижняя сторона опирается на брусья мауэрлата, верхнюю часть (венец) сруба или в балку опорную.

Чтобы избежать смещения стропилин, нужно выполнить врубку или поставить брус подшивной. Боковое смещение стропилин предотвратят стальные крепежные уголки.

Зарубки для крепления стропильной системы банной кровли

Чтобы смонтировать каркасную основу крыши, с использованием висячей конструкции стропилин, нужно сделать несколько стропиловочных ферм, и установить их на стенки. Размер этих элементов зависит от значения уклона скатных плоскостей и протяженности пролета.

Стропилины попарно прикрепляются одна к другой с закреплением в коньковой части. Чаще всего такое соединение делается встык (с использованием стальных или деревянных накладок), с применением врубки или болтового соединения внахлест.

Изготовить висячие стропиловочные фермы жестко и уменьшить при этом нагрузку на стенки помогают затяжки и ригеля – перемычки, расположенные горизонтально.

Как крепить стропила на баню, каркас которой является срубом? Стропилины необходимо размещать на скользящих опорах и применять шарнирное соединение в коньковой части. В ходе своей усадки коробка бани изменяет свои геометрические формы, заложенные при строительстве. Данный процесс может деформировать кровлю. Этого можно избежать, установив специальные стальные крепежные детали — стропилины получат небольшую свободу для допустимого смещения, позволяющего исключить изменение геометрической формы и других параметров крыши. Верхняя сторона стропилин скрепляется с помощью болтов или особой стальной шарнирной пластины.

Важно: для строений бани со стандартными параметрами и конструкцией, можно использовать информацию из унифицированных справочных таблиц или имеющийся онлайн-калькулятор.

«Как крепить стропила на баню»

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/kak-krepit-stropila-na-banyu/

Стропила на сруб из бревна — Кровля и крыша

Если для своего деревянного дома вы выбрали двухскатную крышу, то в качестве основного материала для ее изготовления вам потребуется бревно, брус. Весь процесс возведения данной конструкции можно разделить на несколько этапов и видов. В данной статье расскажем, какие бывают виды стропильных систем для сруба, а также какие существуют схемы крыш.

Безгвоздевая (самцовая) крыша

Безгвоздевая крыша – это конструкция, в которой на горизонтально установленные бревна укладывают тес. Концы бревен нужно врубить в поперечные бревна, которые образовывают фронтон.

В данном случае несущая конструкция – это торцевые стены, «самцы», место сужения стены сруба. Бревна, которые называются слегами, крепятся в ней методом засечки, на них настилают кров.

Бревна из продольных стен прячутся внутри дома, для работы их нужно около трех. Для верхней части, как правило, используют большое коньковое бревно.

Чтобы сделать конструкцию крыши более прочной, нужно установить стропильную ногу. Она собой представляет треугольную конструкцию, и устанавливают ее в средней части кровли.

Существует более экономное обустройство крыши: торцевые стены зашивают тесаными досками, а для перекрытия крыши применяют стропила. Самцы в такой ситуации не делают, по ним устанавливают обрешетку из тонких бревен.

Виды стропильных систем

Для строительства скатной крыши можно использовать висячие стропила и наслонные.

Данная конструкция наиболее простая в сборке и для ее изготовления потребуются небольшие затраты материала. В связи с тем, что наслонные стропила держатся за счет упора на наружную часть стен, они оказывают давление на стены здания. Давление на крышу вызывает распирающий эффект на стены, и от этого они расходятся.

Наслонные стропильные системы используют в случае, когда пролеты крыш не превышают 6 метров. Если размер пролета больше 6 м, устанавливают еще одну опору. Если в здании присутствует центральная несущая стена, это будет дополнительным преимуществом.

Висячие стропильные системы

Если пролеты крыш больше семи метров и дополнительные опоры не предусмотрены, используют висячие стропила. Данная конструкция не оказывает нагрузку на стены, эффект распирания не заметен. Затяжка, которую устанавливают в средней части стропильных ног, усиливает стропило.

Конструкция крыши на самцах

несущая система в таком типе крыши – торцовые стенки. Во фронтонах делают неглубокие выемки, и в них устанавливают бревна (слеги). Поэтому самцовая крыша в некотором роде – это продолжение стены, у которой бревна по направлению к верху становятся все более короткими.

Конструкцию такой крыши можно собрать на земле. Начинать процесс нужно с основы, снятой со стен на временные подкладки. Рубят сруб не на полную высоту, а по частям, делая перекладку венцов. Преимущество данной методики в том, что подгонять конструкцию можно на земле.

Из бревен самцов, которые скрепляют между собой нагелями, формируют торцевую стену. Это дает возможность сберечь устойчивость фронтона. А используя шканты, можно добиться дополнительной теплоизоляции. Так как распора по горизонтали такая конструкция не имеет, она не совсем надежна.

Для того, чтобы усилить прочность, можно соединить жерди с бревнами самцов:

• методом рубки «в лапу» в месте, где бревна за углом не обозначаются;
• «в лапу с присеком»;
• методом рубки «в коренной шип».

Если работа будет выполнена неправильно и некачественно, дом будет продуваем. Поэтому, если соответствующего опыта, знаний у вас не имеется, доверьтесь специалисту.

Под каким углом должны быть скаты кровли?

Решить данный вопрос можно с помощью отвеса, прибитого к доске и шнура, который прикрепляют посередине доски.

Доску поднимаем так, чтобы отвес указывал на центр фронтона. Если вы планируете строить крышу с разным уклоном скатов, то доску нужно передвинуть к углу, а концы шнура растянуть по направлению к углам.

Доску нужно прикрепить к стене, шнуры зафиксировать по углам. После этого можно уже визуализировать углы скатов. Со второй частью фронтона необходимо провести аналогичную процедуру. Воспользуйтесь водяным уровнем и ориентируйтесь на горизонт, установленный на досках.

После того, как граница скатов будет обозначена, продолжайте устанавливать бревна фронтона.

Врубка конькового бревна может осуществляться двумя способами: в первом фронтон накрываем бревном, а во втором коньковый слег накрываем бревном самца.

Если вы выбрали первый вариант, то просветы, которые образуются на вершине фронтона, можно закрыть короткими бревнами самцов.

Для второго варианта специалисты советуют использовать обрешетку из толстых и массивных бревен. Таким образом, вы сможете выровнять и немного поднять крышу. Наиболее актуально применение обрешетки для крыши из теса.

При возведении крыши не забывайте, что ее выступ за пределы фронтонов не должен превышать 50 см. В ситуации, когда вынос больше этого расстояния, можно усилить конструкцию с помощью бревна с большим сечением.

Также для укрепления можно врубить 2 или 3 коньковые слеги и создать в такой способ выступ в форме ступени. Наличие нижних слег в таком случае не обязательно, заменить их можно короткими бревнами.

Обрешетка должна ложиться ровно. Так как врубленные бревна тесать нельзя, при врубке не забывайте измерять их окончание с помощью уровня. Для того, чтобы проверить пологость укладки слег, можно провести ровной доской по крыше. Если обнаружите впадины, неровности, возместите их отпилками; ликвидируйте горбатости.

Конструкция крыши с висячими стропилами

Крыша с висячими стропилами представляет собой треугольный каркас, балки которого проходят через все сооружение.

Напор, который действует на систему, распределяется по всей площади каркаса: вертикальное давление на стропила оказывает распирающее действие, а ноги, которые врублены в балки, переносят давление на балку, это уменьшает напряжение всей конструкции.

В конструкции крыши с висячими стропилами имеется недостаток – изгиб балок. Так как в такой ситуации точки опоры для низа ноги нет, специалисты предлагают использовать стропильную систему с «бабкой». В данной системе можно использовать материал с меньшим сечением.

Способы соединения деревянных деталей

Для соединения и состыковки строительного материала используют разные техники. В зависимости от типа конструкции применяют болты, нагели, шканты, гвозди, клей, скобы.

От размеров плоскости в месте состыковки элементов зависит не только надежность узлов, но и стабильность всей конструкции.

При увеличении площади контакта деталей, увеличивается сила трения. Чтобы усложнить узловое соединение, вместо прямых запилов на брусьях сделайте замки типа «ласточкин хвост» или «лапа». В таких спилах возникает сила, которая препятствует разъединению древесных элементов.

Соединение крупных узлов можно осуществить самостоятельно, с помощью топора, пилы. А соединение мелких, сложных состыковок лучше доверить столярам-профессионалам.

Установка стропил на сруб
Стропильная система крыши сруба: безгвоздевая (самцовая) крыша, наслонные стропила, висячие стропильные системы.

Источник: sibles-stroi.com

[content-egg module=GdeSlon template=compare]

Сооружение крыши над рубленой постройкой – непростая работа, требующая от мастера навыков искусного плотника и познаний в материаловедении. Исполнителю понадобится предварительно попрактиковаться в выполнении соединений. Он обязан учитывать традиционную усадку сложенных из древесины стен. Для того чтобы двухскатная крыша на сруб была построена безупречно, нужны сведения о способах ее устройства, включая старинные кровельные технологии. Предложенная нами информация будет полезна и самостоятельным мастерам, и заказчикам услуг строительных бригад для осмысленного контроля.

«Каверзы» деревянного домостроения

Популярность рубленых бань, дач, жилых домов обоснована изумительной атмосферой, возвращающей к народным истокам. Строения из натуральной древесины отличаются превосходной теплотехникой и привлекательной ценой. Веским преимуществом признают способность самопроизвольно пропускать излишки испарений. Нельзя не отдать должное солидным экологическим плюсам.

Однако у востребованного натурального стройматериала имеется внушительный список недостатков. Кроме возгораемости и чувствительности к переувлажнению плотников-строителей и будущих владельцев обязаны беспокоить:

• Нестабильность размеров деревянных конструкций. Линейные подвижки, происходящие из-за колебаний влажности с температурой, будут сопровождать сооружение до завершения эксплуатации. В первые годы элементы деревянной системы двигаются активней, со временем «резвость» снижается, но не исчезает.
• Обязательная усадка, с учетом которой срубы не принято обустраивать в течении минимум года, лучше двух-трех лет после сборки венцов. Лес после укладки проседает в среднем на 10-20%, что необходимо учитывать при проектировании дома. Менее всего просядут стены из клееного бруса, но и его использование полностью не избавит от изменения высоты коробки.
• Разница в векторном направлении усадки. Интенсивное изменение размеров происходит поперек бревна, т.е. перпендикулярно волокнам. Вдоль волокон размер строительного леса изменяется незначительно: усушку по длине ствола даже в расчет не следует принимать.

Без учета перечисленных обстоятельств деревянная крыша обязательно «съедет». Между стопой дома и кровельной системой появятся зазоры, пропускающие дождевые капли и талую воду. Следом начнется загнивание древесины, в результате полное разрушение не только верхней ограждающей конструкции, но и дома в целом.

Учета специфики материала недостаточно для грамотного возведения крыши из древесины. Необходимо ознакомиться со всеми возможными способами строительства, чтобы выбрать рациональный по стоимости и приложению усилий вариант. Нужно понимать, какие силы будут действовать на сложенные из бревна либо бруса стены, каким методом можно погасить их действие.

Установка стропил на баню

Баня представляет собой капитальное сооружение, поэтому строить ее надо в соответствии с определенной технологией. Особое значение имеет правильно возведенная крыша. Она должна быть достаточно прочной, чтобы выдерживать снеговые и ветровые нагрузки. Также стоит уделить внимание сооружению каркаса крыши – стропильной системы. Чтобы разобраться, как устанавливать стропила на баню, следует познакомиться с подробной инструкцией и учесть советы профессионалов.

Типы крыш

В процессе разработки проекта бани следует подумать о выборе конфигурации крыши. Нередко владельцы загородных участков отдают предпочтение односкатным кровлям. Не менее популярны и конструкции с двумя скатами. Каждый тип крыш обладает определенными достоинствами и недостатками. С ними необходимо разобраться, прежде чем начинать строительство крыши.

Для минимизации расходов на строительство стоит выбрать вариант с одним скатом. Ее обычно строят в случае с рубленой баней небольших размеров. При этом чердак будет достаточно мал, чтобы хранить различные вещи. Основным преимуществом односкатной кровли является простота установки и высокая скорость возведения. Такая конструкция не требует серьезных финансовых затрат.

Кровля для бани с одним скатом имеет и свои недостатки. К примеру, перед постройкой необходимо правильно рассчитать угол наклона, чтобы снег не скапливался на ней в зимнее время. Также следует отметить низкие показатели теплоизоляции кровли.

При устройстве двускатной кровли появляется шанс оборудовать хороший чердак, на котором можно будет сушить веники и хранить большое количество вещей. Также мансарду можно оборудовать под комнату отдыха, в которой можно расслабиться после водных процедур. Такая крыша обычно утепляется. Скаты такой крыши могут быть прямыми или ломаными.

Кровлю начинают возводить только после сборки бруса. Перед началом работ стоит ознакомиться с основными этапами сооружения крыши.

Опора для стропил

Обычно бани собирают из бруса или бревен. Можно соорудить конструкцию из уже готовых элементов или сначала закупить пиломатериалы, а потом своими руками подгонять венцы. Нередко баню сооружают из газоблоков и кирпича.

Перед монтажом деревянные элементы необходимо пропитать специальными составами. Они защитят древесину от гнили и высоких температур. При возведении крыши на деревянном срубе в качестве мауэрлата выбирается верхний венец.

Мауэрлат является доской или брусом, который помещают на стены кирпичных или бетонных сооружений. Это позволяет распределить массу кровли более равномерно на все стены постройки. Перед тем как уложить мауэрлат, следует позаботиться о правильной гидроизоляции верхушек стен. Для этого применяется битумная мастика.

При большом весе кровли под мауэрлат помещается армированный пояс со шпильками. Если крыша обладает незначительной массой, достаточно монтажа стальной катаной проволоки. Она будет удерживать мауэрлат, предотвращая его смещение.

При возведении бревенчатой бани последний венец следует тщательно подготовить к установке стропильной системы. Сначала требуется проверить горизонтальность расположения верхнего венца. Балки перекрытия обычно устанавливаются несколькими способами:

• их торцы врезают в верхний венец;
• концы балок выходят за стены, на них впоследствии опираются стропильные ноги;
• балки представляют собой висячие затяжки стропильных ферм.

Система стропил включает в себя множество элементов. При сооружении крыши применяются затяжки, стойки, ригели, перемычки, подкосы и т. д. Благодаря наличию дополнительных деталей конструкции придается устойчивость. Деревянные стропила следует изготавливать непосредственно перед монтажом.

Установка односкатной кровли

Как сделать систему стропил для крыши бани? Перед началом работ стоит учесть несколько нюансов. Чтобы во время сильных дождей вода быстро удалялась с поверхности крыши, следует соблюсти определенный угол ската. Это поможет и во время скапливания снега в зимний период. Минимальным считается угол наклона крыши 20 градусов. Если баня возводится в регионе с большим количеством осадков в зимний период, необходимо увеличить его до 45.

Для создания определенного угла понадобится установить опоры нужной высоты. Работу можно выполнить несколькими способами:

• если одна стена выше другой, стропильные ноги просто опираются на них;
• при сооружении стен одинаковой высоты необходимо на одну из них поместить опорную конструкцию.

Первый способ обычно применяется в случаях, когда стены бани возводят из кирпича или бетонных блоков. Опорная конструкция может быть создана для любого типа строения. В любом случае получается фронтон, который необходимо зашить листовым материалом. Он также может быть дощатым.

Стропилами полностью перекрывается пролет между длинными стенами бани. Стропила устанавливаются без подпорок только в случае расстояния между стенами в 4,5 м. Для надежности крыши лучше, чтобы стропила устанавливались через каждый метр. При увеличении расстояния между опорными стенами более 4,5 м следует дополнить стропильную систему подкосами.

https://www.youtube.com/watch?v=gGvki2H6Mf4

Для более надежной установки стропильных ног на опорные балки в них выполняются вырезы. Крепятся такие конструкции на гвозди и металлические пластины. Во время обустройства односкатной крыши делается вынос ног стропильной системы за каркас строения на полметра. Это позволит защитить стены бани от атмосферных осадков.

Двускатная крыша

Если выбрана система стропил щипцовой крыши, стропила выполняются висячими или наслонными. К примеру, таким способом устанавливается кровля на баню, в которой имеется внутренняя несущая стена. Такую стропильную систему можно запросто создать своими руками.

Ноги стропильной системы наслонного типа соединяются с коньковым прогоном своими верхними концами. Конек крепят на вертикальные стойки, высота которых должна совпадать. Только после проверки горизонтального положения конькового прогона его можно крепить к стойкам. Прибивают наслонные стропила гвоздями. Благодаря креплению металлических уголков исключается боковое смещение стропильных ног.

Для выполнения каркаса крыши с висячими стропилами следует заранее выполнить несколько ферм, которые будут установлены на стены бани. Насколько большими окажутся конструкции, зависит от длины пролета и необходимого наклона скатов. Крепление стропильных ног в коньке осуществляется встык. Также может использоваться метод «внахлест». Также при обустройстве стропил висячего типа необходимо устанавливать ригели. Эти элементы позволяют повысить жесткость ферм.

При сооружении крыши для бани из свежего бруса следует устанавливать стропила на подвижные опоры. Также следует пользоваться шарнирным креплением в коньке. Сруб будет усаживаться, вследствие чего стропильная система немного изменит свои геометрические показатели. Если этого не предусмотреть, возможна серьезная деформация крыши.

При установке специальных элементов крепежа стропильные ноги получают достаточно свободы перемещения, что позволяет им сохранять изначальную форму каркаса крыши при любой деформации основы. Если крыша выполняется на уже сделанном и устоявшемся срубе, можно монтировать стропила традиционным способом.

Сверху стропила крепят на болты, или при помощи пластины из металла. Также стоит учесть, что особенности эксплуатации бани отражаются на интенсивности процессов расширения и сжатия различных элементов. Это влияет на движения элементов стен и крыши.

Перед началом возведения крыши следует учесть угол скатов, а также материал и время с момента сооружения стен. Кроме того, перед работами составляется точный чертеж стропильной системы. При определении нагрузок стоит учитывать погодные особенности региона.

Инструкция по монтажу

Чтобы крыша отличалась долговечностью и прочностью, необходима тщательная подготовка и выполнение инструкции по ее возведению. Если баня обладает малыми небольшими габаритами, следует выбрать для стропильной системы деревянные брусья сечением 50х50 мм. Их количество зависит от размеров бани. При возведении стандартной конструкции для стропильной системы понадобится 18 таких брусьев:

• 12 из них должны обладать длиной 2,3 м;
• 6 изготавливают длиной 3,7 м.

Если использовать для возведения стропильной системы такие материалы, возведение крыши не потребует больших затрат.

Как только материал будет закуплен, его можно устанавливать на стены. Сперва следует установить боковые стропила. Как только их монтаж будет завершен, можно крепить фронтальные стропила. При необходимости создания мансарды в одном из них возводят раму для окна, а в другом – проем для установки двери.

После установки всех опорных элементов необходимо приступать к устройству обрешетки. Ее выполняют разреженной или сплошной в зависимости от типа кровельного покрытия. Также этот фактор влияет и на конструкцию стропильной системы. Все элементы конструкции лучше заранее отобразить на схеме крыши.

Выводы

Возведение системы стропил для крыши бани не составит труда, если заранее рассчитать размеры каждого элемента. Чтобы выбрать подходящие материалы, необходимо учесть погодные условия региона. Угол скатов является основополагающей характеристикой крыши. К примеру, для территорий с большой долей осадков во время зимы он равен 45 градусам.

Чтобы подробнее познакомиться с тонкостями сооружения стропильной системы для бани, стоит посмотреть видео-инструкцию:

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/kak-sdelat-stropila-na-banyu.html

Как установить стропила на сруб правильно: проектировка и самостоятельный монтаж

После возведения стен и ожидания в течение полугода для завершения усадки, можно переходить к следующему этапу строительства – установке кровельной системы. Для деревянных домов и бань чаще всего выбирается стандартная двускатная крыша со значительным уклоном, на которой не будет скапливаться снег. Стропила для сруба должны быть прочными и правильно установленными, от надёжности выполнения кровли зависит защищённость стен и перекрытий и долговечность всего строения. Как ставить стропила на сруб?

Варианты монтажа стропильной системы

Перед установкой стропил необходимо смонтировать потолочные балки. В верхнем венце сруба необходимо сделать технологическое отверстие, которое называют врубкой – в него будет устанавливаться балка. При этом отверстие не должно быть сквозным, чтобы торец потолочной балки не страдал от действия атмосферных явлений.

Расстояние между балками зависит от того, какой материал предполагается использовать для перекрытия, и от вариантов использования чердака или мансардного помещения. Минимальный рекомендуемый шаг составляет полметра.

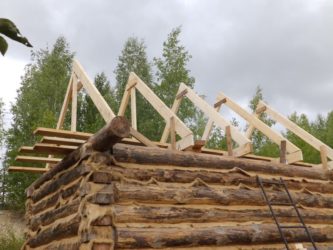

Монтаж стропил на сруб может осуществляться двумя основными способами:

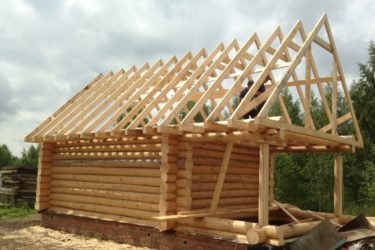

1. Стропила собираются в фермы на земле, и готовые конструкции потом поднимаются на крышу. Такой вариант можно использовать в том случае, если кровля будет иметь небольшой вес. Для подъёма ферм на крышу можно привлекать спецтехнику, а можно обойтись просто силами нескольких человек.
2. Второй вариант – стропила по одному поднимаются на крышу и монтируются сразу наверху. Это удобно, если стропила сами по себе имеют большой вес, и поднять готовую конструкцию наверх будет проблематично.

Для стропил важно использовать лучший пиломатериал. Для них используют брус, в котором не должно быть сучков, трещин или каких-либо иных дефектов.

Стропила должны быть идеально ровными и прямыми, перед установкой все элементы деревянной конструкции обязательно обрабатывают специальными составами против гниения. Помимо антисептика они нуждаются в обработке антипиренами, особенно это важно для крыши бани.

Проектировка стропильной системы дома

Проект кровли зависит от площади здания, а также от предполагаемого веса кровельного материала. Кроме того, нужно учитывать ветровые и снеговые нагрузки в регионе, так как именно кровля должна будет защищать дом от всех ударов стихии. Двускатная стропильная система представляет собой прямоугольный треугольник, его верхнюю часть называют коньком крыши.

Самый распространённый вариант стропил изготавливается из обрезной доски, её сечение составляет 40/150 мм. Выделяют висячие и наслонные стропила: в первом случае балки упираются в стены сруба и соединяются между собой на коньке, их фиксируют горизонтальные перемычки и подпорки.

Обычно этот тип конструкции используется для домов большой сложности, и желательно предварительно спроектировать ферму на бумаге, чтобы определиться с необходимым числом подпорок. Расчёт должен учитывать несколько факторов:

• Высота конька. Если крыша будет иметь большой уклон, поэтому на ней не будет задерживаться снег. Но при этом потребуется больше кровельного материала, поэтому работа обойдётся дороже.
• Нужно рассчитать оптимальную длину стропил. Напуск под козырёк должен составлять около 30-40 см, это позволит отводить лишнюю влагу от стен.
• Необходимо определиться с типом крепления балок в коньке: между собой они могут соединяться деревянной или металлической пластиной, кроме того, может использоваться метод соединения врубкой, в котором крепёжным элементом выступает болт.

Дополнительные опорные сооружения помогут избежать провисания стропил, их нужно обязательно устанавливать в том случае, если их длина превышает 4,5 м.

Наслонная система также является распространённой: в этом случае стропильные ноги прикрепляются к коньковому прогону и оказывают на стены минимальную распирающую нагрузку. Такая конструкция чаще применяется для жилых домов, так как коньковый прогон устанавливается на внутренние несущие стены, и именно на него приходится максимальная нагрузка от веса кровли.

Технология монтажа наслонных стропил

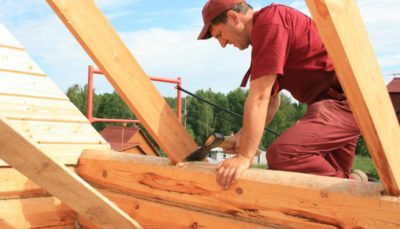

Как установить стропила на сруб? Стропильная система предусматривает крепление к потолочным балкам или мауэрлату, роль которого в срубе выполняет верхний венец. Важно убедиться, что он расположен строго горизонтально, так как от этого будет зависеть надёжность установки крыши.

Устанавливаются опорные стойки, которые должны располагаться строго вертикально. К ним прикрепляется коньковый прогон, к которому будут монтироваться стропила.

Крепление стропил к срубу может выполняться несколькими вариантами в зависимости от проекта:

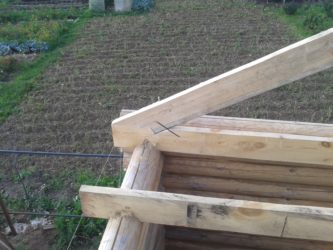

1. В первом случае верхнюю часть стропила помещают на конёк, балки соединяются между собой скользящей опорой. Нижняя часть стропил прикрепляется к мауэрлату врубкой с дополнительными креплениями по бокам.

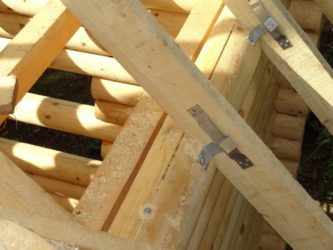

2. Второй вариант подразумевает крепление верхних концов стропил друг к другу болтовым соединением или металлической либо деревянной пластиной. Нижнюю часть стропила закрепляют к мауэрлату подвижным соединением.
3. Верхняя часть стропил прикрепляется к коньковому прогону, сбираясь в единый коньковый узел. Для нижних частей используется такое же плавающее соединение.

Поскольку нижняя часть стропил не является жёстко закреплённой, осадка не будет оказывать большого влияния на конструкцию кровли. Однако иногда применяется дополнительная распорная система, которая обеспечивает жёсткое прикрепление верхнего венца сруба к стропилам.

Установленные стропила дополняются деревянной перпендикулярной обрешёткой из бруса, после чего можно переходить к утеплительным работам и укладке кровельного материала. Возведение стропильной системы – сложный технологический этап, поэтому желательно привлекать к этой работе специалистов. Особенно важной частью работы является проектировка, позволяющая рассчитать правильное положение стропил.

Общий бал: 7Проало: 7

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Источник: https://1drevo.ru/page/sposoby-kreplenija-stropil-na-srub
