Как установить стропила своими руками?

В этой статье:

Стропильная система своими руками

Установка всей конструкции крыши – дело сложное. Без опыта и сноровки справиться сложно. Лучше заказать кровельные работы в ИнноваСтрой. Результатом деятельности строительной компании станет правильно установленная стропильная система и, соответственно, готовая красивая крыша.Если же все-таки есть желание попробовать самому стоит прислушаться к нашим советам. Стропильная система крыши своими руками разложена по полочкам.

Составляющие стропильных систем

Чтобы вся стропильнаясистема своими руками была установлена качественно, необходимо знать составляющие конструкции крыши.

Стропила представляют собой опору всей конструкции крыши. Дополнительные элементы, которые в совокупности образуют конструкцию крыши, такие:

мауэрлат;
стропильные стойки;
стропильный прогон;
затяжки и подкосы;
лежни;
обрешеточный брус.

Мауэрлат представляет собой жесткую конструкцию из бруса, которая крепится на несущих стенах. Играет роль основы под стропила. Распределяет нагрузку равномерно на все стены дома.Стропильные стойки – брусья устанавливаемые вертикально. Держат верхнюю часть стропил. Принимают на себя частично вес стропил.Стропильные прогоны располагают горизонтально под коньком крыши и верхней частью стропил. Снимают напряжение ферм.

Затяжки и подкосы представляют собой опорный брус, который поддерживает стропила.Лежни являются установочной опорой для стоек и подкосов.Обрешеточный брус монтируется перпендикулярно стропилам. Является основой для установки кровли.

Разновидности стропильных систем

Прежде чем устанавливается стропильная система своими руками, следует выбрать сам тип конструкции крыши. Существует три вида конструкции стропильных систем: висячие, наслонные, гибридные.

Висячие системы устанавливаются преимущественно при ширине крыше до 6м. Стропила крепятся по нижнему краю к несущим стенам; по верхнему краю – к коньковому прогону. Для большей жесткости конструкции устанавливается затяжка. Вдобавок она не дает всей системе разъезжаться.Висячая система крыши обеспечивает минимальную деформацию при усадке. Во все сезоны кровля сохраняется сухой, отсутствуют протечки.

Если ширина фронтальных стен превышает 8 м, дополнительно устанавливаются следующие элементы:

бабка (поддерживает конек);
подкосы (удерживают стропильные ноги);
подмоги (усиливают стропильные ноги).

Наслонные системы очень просты. Устойчивость всей конструкции обеспечивается за счет лежней, которые крепятся к мауэрлату. Стойки берут на себя часть нагрузки, снимая ее со стропильных ног. Минусом системы является необходимости покупки дополнительного бруса для обустройства лежней.Гибридные системы представляют собой сложную систему соединений, усилений, переходов, балок, стоек, лежней, укосов и прочих дополнительных элементов. Применяется для строительства ломаных крыш.

Самостоятельно такие крыши установить сложно. Если победила настойчивость и желание, стропильная система крыши своими руками может быть установлена при получении консультаций по строительству у специалистов.

Стропильная конструкция двускатной крыши

Стропильная система двускатной крыши своими руками (видео в конце статьи) является основой для иных более сложных систем, так как форма треугольника присутствует везде.На примере этого типа крыши стоит рассмотреть, как производятся все расчеты выбора угла наклона стропил, а также иных параметров.Минимальный угол наклона кровли составляет пять градусов. Казалось бы, зачем выверять наклон стропил. Но на практике угол наклона подбирается в зависимости от выбранного материала для кровли. Чем круче делают скат, тем фактурнее должен быть материал.

Также принимается во внимание количество слоев кровельного материала. Так, для трехслойных фактур угол наклона наименьший и не превышает 15 градусов. Для двухслойных материалов он составляет до 20 градусов; для однослойных – до 45 градусов.Кроме того, необходимо производить расчеты шага стропил, их длины, сечения стропил и иных элементов конструкции.Чем шире шаг, тем большим является сечение. Для жилых домов сечение бруса для стропил должно составлять не менее 150 мм; для дачных и иных построек – около 100 мм.

Чтобы рассчитать, сколько потребуется стропил для установки на один скат крыши, составляется следующая формула: Х = ДС : ШС + 1КН, где ДС – длина стропила, ШС – шаг стропила, 1КН – крайняя нога. Полученную величину необходимо умножить на два, и получается количество необходимых стропил.Длина стропил рассчитывается, по школьной формуле вычисления периметра треугольника. Так, чтобы узнать нужную величину, нужно сложить высоту крыши и половину длины фронтона, а затем умножить на 2. К полученному числу прибавляют 30 – 70 см с учетом карнизных свесов.

Как встанет стропильная система двускатной крыши своими руками, устроительство которой просчитано самостоятельно, предсказать сложно. Процесс подсчетов даже в данном случае весьма трудоемкий, а допущение ошибок чревато неправильной установкой всей системы. Лучше заранее побеспокоится и еще на этапе проектирования сделать просчеты у специалистов.

Монтаж стропильной системы

Стропильная система своими руками устанавливается в несколько этапов:

установка мауэрлата;
установка и крепление стропил;
установка фронтонов и обрешетки.

Как устанавливается стропильная система двускатной крыши своими руками, пошагово стоит рассмотреть.

Шаг 1.

По периметру дома в кирпичи верхнего ряда кладки вмуровываются шпильки. В гидроизоляционной пленке делаются соответствующие отверстия. Через них продеваются шпильки; пленка разглаживается. Гидороизоляция прокладывается под мауэрлат даже в том случае, если стены дома выложены из дерева.

Шаг 2.

В брусьях мауэрлата делают сквозные отверстия, через которые продеваются шпильки. Затем они затягиваются под резиновую шайбу. Концы шпилек загибают под углом 90 градусов; дополнительно фиксируют гвоздями.

Шаг 3.

Внизу стропильных ног делается запил для крепления к мауэрлату. Верхние их края подрезаются под коньковый прогон.

Шаг 4.

На мауэрлате делают пометки, где будут крепиться стропила. Такие же пометки делают на коньковом прогоне.

Шаг 5.

По фронтонам устанавливают стойки; на них кладут брус. Если длины бруса недостаточно его доращивают таким способом. В недостающем месте привинчивают с двух сторон дополнительный кусок бруса.

Шаг 6.

В зависимости от типа стропильной конструкции в мауэрлате и коньковом прогоне делают соответствующие надпилы, отверстия для крепежа.

Шаг 7.

Устанавливают стропила. При этом уровнем каждый раз выверяют горизонтальность конструкции.

Шаг 8.

Чтобы снизить нагрузку к стропильным ногам крепят затяжки и подкосы. На уровне конькового прогона в местах, где образовывается угол между стропилами, крепят дополнительные накладки.

Шаг 9.

Устанавливают готовые деревянные щиты фронтонов.

Шаг 10.

Отмечаются места для установки дымохода, вентиляционной шахты.

Шаг 11.

Выстилают гидроизоляцию.

Шаг 12.

Крепят обрешетку. Ее шаг зависит от выбора кровельного покрытия. Под профнастил делают шаг в 440 мм, под металлочерепицу – в 350 мм.

Шаг 13.

Производится наметка под обрешетку для кровельного покрытия.

Шаг 14.

Набивается обрешетка под установку кровли. При этом делают зазоры для дымохода, вентиляционных каналов.

Шаг 15.

Устанавливается кровля.

Стропильная система односкатной крыши

Односкатная крыша представляет собой половину двускатной. Но есть и различия. Если фронтоном двускатной крыши признается ширина дома, то для односкатной – его длина.

https://www.youtube.com/watch?v=n4Wxnq-oiTU

Соответственно односкатная стропильная система своими руками с одной стороны крепится на фронтон, с другой стороны – на заднюю стенку строения.Установка стропильной конструкции достаточно простая. Но если длина пролета достаточно велика, стропила укрепляются стойками с погоном, подкосами.

Угол наклона стропил зависит от ряда факторов:

выбора кровельного материала;
степени нагрузки при выпадении снега и дождя;
степени нагрузок при сильном ветре.

Стропильная система четырехскатной крыши

Четырехскатная крыша, стропильная система своими руками которой представляет собой сложную конфигурацию. Разновидности ее шатровая и вальмовая конструкции.Особенностью вальмовой крыши является одновременное использование обычных стропил и диагональных, которые в свою очередь обеспечивают четкое разделение крыши на четыре части.Шатровая конструкция устанавливается на стены, которые имеют одинаковую длину. В результате все скаты крыши имеют форму одинаковых равнобедренных треугольников.

Еще два варианта – полувальмовая голландская и полувальмовая датская крыши. Стропильная их система имеет такие особенности: в первом случае треугольные торцевые скаты (вальмы) имеют усеченную форму; во втором – торцевой скат усечен по верхнему краю. У конька он имеет вертикальную конструкцию.Наибольшие трудности возникают при монтаже стропил. Конструкция предусматривает крепление диагональных стропил. Они соединяют углы систем с коньковой частью.Преимуществом четырехскатной крыши является то, что данная конструкция выдерживает любые постоянные и временные нагрузки.

Стропильная система ломаной крыши

Ломаную крышу еще называют мансардной. Стропильная система ломанойкрыши своими руками состоит из двух частей: треугольника и трапеции. Вся сложность установки конструкции заключается в то, что стропила крепятся под разным углом. Боковые стропила при определении по вертикали образуют угол в 45 градусов; угол наклона верхней части стропил варьируется в диапазоне 5 – 30 градусов.

Нижние стропила имеют наслонную конструкцию. Они упираются своей нижней частью в мауэрлат. Верхняя часть крыши имеет опорную раму, куда упираются нижние стропил своей верхней частью.От опорной рамы к коньковой части монтируется второй ряд стропил. Они по типу конструкции могут быть или наслонными, или висячими. Какой вариант выбрать каждый решает сам, исходя из своих предпочтений.

Обычно угол ската нижних стропил больший, чем верхних. Поэтому и получается необычная ломаная форма крыши. Но в некоторых случаях угол наклона нижних и верхних стропил совпадает. Крыша внешне подобна обыкновенной двускатной. И все же конструкция у нее сохраняется такая же, как у любой другой ломаной крыши.

Стропильная система мансардной крыши своими руками по типу может быть наслонной или висячей. В последнем случае, поскольку расстояние между стропилами соблюдается большое (до 600 мм), стены потребуется дополнительно утеплять.Преимуществом ломанной мансардной крыши является то, что благодаря изогнутой конструкции, использованию стропил с разным наклоном, помещение под крышей гораздо большее чем при любом другом устройстве крыши.

Стропильная система каркасного дома

Стропильная система каркасного дома своими руками может быть различной. Чаще всего выбирают мансардный вариант. Но также конструкция может представлять щипцовую или многощипцовую конфигурацию.В щипцовых система предусматривается использование висячей и наслонной конструкций. Если выбирается наслонная, чтобы разгрузить коньковую балку и перенести часть веса на мауэрлат посередине прокладывается дополнительная опорная балка.

Висячие конструкции устанавливают в тех случаях, когда посередине дома не предусмотрена несущая стена, а также – когда расстояние между стенами минимальное.Стропила упираются в стены, в результате чего возникает эффект распирания. Чтобы перераспределить нагрузку, стропила укрепляются затяжками. В результате конструкция приобретает форму треугольника.

Как видите, стропильная система своими руками (видео ниже) делается с учетом многих составляющих. Специалисты не советуют без опыта и необходимых знаний начинать ее установку.

Источник: https://innstroy.ru/enciklopedija-stroitelstva/stropilnaya-sistema-svoimi-rukami

Установка стропил самостоятельно – рекомендации экспертов

Постройка собственного дома – это всегда траты: начиная от проекта и заканчивая его реализацией, нигде не обойтись без помощи профессионалов. Но так ли это на самом деле? Разве нельзя сделать большую часть работы своими руками? Можно, если воспользоваться советами с нашего сайта!

На ресурсе много говорится о фундаментах, как о надежном основании любого здания. Но, кроме устойчивой основы, на уют и комфорт пребывания в доме влияет хорошая крыша, которая не протекает и помогает сохранить тепло в помещении.

Любая кровельная конструкция не обойдется без высокопрочных стропил, а их сборка – одна из самых трудоемких задач при возведении монолитного или частного дома. Каркас для новой крыши можно купить в ближайшей деревообрабатывающей пилораме, а установить, соблюдая все технологические предписания и особенности разных конфигураций, можно самостоятельно. Далее, рассмотрим главные элементы и способы установки стропил на крыше частного дома.

Элементы стропильной конструкции

Мауэрлат – главная составляющая всей системы, своеобразный фундамент, который устанавливается по периметру стен и создает оптимальный баланс нагрузки, защищая конструкцию от непроизвольного движения в момент сильных ветров или обильных осадков. Мауэрлат можно изготовить из строганного бруса, в некоторых домах его может заменить верхняя обвязка стен.

Стропильные ноги – предназначены для удержания своеобразного сэндвича. Между несущими стропилами прокладывается лист уплотнителя, а поверх него кладется обрешетка.

Прогоны – цельные балки, которые укладываются по уровню вдоль кровли. Используются для фиксации стропильных ног. Подразделяются на несколько видов: коньковый прогон (располагается в верхней части кровли), боковой (расположен по центру несущих ног стропил).

Стойки – принимают на себе незначительный вес конструкции. Применяются для усиления упоров стропил и конька.

Подкосы – устанавливаются специально для удержания стропильных ног. Монтируются в наклонном положении. Придают сооружению дополнительную прочность.

Монтаж стропильной системы

Для того чтобы начать монтажные работы по возведению крыши частного дома, желательно ознакомиться с теоретической частью, из которой можно узнать, как правильно установить стропила на кирпичные или деревянные стены. Рассмотрим самую распространенную последовательность установки элементов стропильной системы.

Установка мауэрлата

Перед укладкой мауэрлата на деревянные стены можно добавить по одному бревну по всему периметру, чтобы увеличить высоту потолка. Под верхние бревна, которые будут основанием, желательно подложить вязальную проволоку, с помощью нее он будет крепиться к основанию стены. Более простой способ – закрепить основание с помощью больших анкерных болтов.

Для кирпичных или бетонных стен рекомендуется сначала уложить железобетонную стяжку, она применяется для крепления мауэрлата к несущим стенам.

Сначала идет гидроизолирующая пленка или рубероид. Далее, готовую заготовку выкладываем по всему периметру стен. В некоторых случаях длина брусьев может быть меньше стен в таком случае их необходимо уровнять.

Как соединить мауэрлат

После укладки проверяем геометрию. Для этой операции идеально подойдет – лазерный уровень.

Пренебрегать этой операцией не стоит – малейшая неточность в 1-2 см. грозит некачественной сборкой всей стропильной системы, что может привести к незапланированному ремонту крыши уже на следующий год.

Полезно знать. Самым простым способом проверки считается веревка или леска. С их помощью можно замерить расстояние одной диагонали (от одного угла до противоположного), зафиксировать и сравнить с другим, и если результат совпадет, то все сделано правильно.

Закрепляем углы мауэрлата.

Крепим всю конструкцию с помощью проволоки, анкерных болтов или шпилек. Для крепления с помощью шпилек и анкеров следует заранее проделать отверстия. С этим легко справится тихоходная электродрель. Завинчивание болтов лучше проводить в несколько этапов, поочередно с каждой стороны.

Делаем правильный монтаж стропил

Стропила

Перед тем как приступать к монтажу стропил, желательно определиться с типом, всего их два – висячая установка стропил крыши и наклонная. их задача – крепление и удержание всех элементов, а отличие – количество опор.

Наклонные имеют 2 или 3 шт. Для небольших зданий с маленькими пролетами используется наклонная система установки односкатных стропил. Двускатные используются для помещений домашнего или общественного назначения, которые наделены дополнительными, несущими перегородками и колоннами.

В области основания бруса стропильные ноги должны плотно прилегать к мауэрлату, а в верхней – в коньковый прогон, который крепится на стойки, монтируемые на нижний прогон. Соединение лучше производить на заранее подготовленных врубках металлическими хомутами или скобами.

Висячие опираются на несущие стены в двух местах, дополнительные подпорки не используются.

Следовательно, если планируемый наклон будет меньше 45 градусов, горизонтальное давление будет больше вертикального, а значит, стоит задуматься об аварийном укреплении. Поэтому необходимо перед началом работ провести все расчеты и определиться, как установить стропила в вашем случае.

Стропильная система для будущей мансарды

Самым распространенным способом крепления считаются стяжки из металлических или деревянных конструкций. Место их установки подбирается индивидуально и напрямую зависит от желаемой функциональности чердачного помещения. Например, если крыша будет использоваться в роли мансарды, место стяжки должно быть у основания стропильных ног.

Монтаж несущих стропил для двускатной крыши

Чтобы создать надежное крепление всей крыши, которое способно выдержать большие нагрузки, надо воспользоваться комбинированным способом монтажа, т.е. установка стропил пройдет с помощью двух технологий – наклонной и висячей.

Для монтажа лучше всего подойдут высококачественные балки с антисептической обработкой. Самый распространенный размер – 49,9*149*5000 мм. Если длина бруса будет больше указанного, желательно увеличить высоту несущей балки до 180 мм. Установку стропильной системы следует проводить параллельным образом, т.е смонтировав стропилу с одной стороны, сразу ставим с противоположенной.

Предварительную разметку и просверливание отверстий под крепления лучше всего делать на земле.

Для того чтобы опоры были максимально устойчивы, желательно сделать нижние пазы по диаметру мауэрлата.

Выделив верхний участок пересечения, поступаем таким же методом и делаем врезку равную половине диаметра бруса.

При закреплении внахлест, верхнее крепление должно получиться без дополнительных выступов.

Для того чтобы все пазы получились одинакового диаметра, необходимо подготовить врезной шаблон. Самым распространенным материалом для его изготовления считается фанера или плотный картон. По предварительно составленному чертежу из фанеры вырезается макет в двух экземплярах, прибивается на брус с двух сторон и обводится карандашом. Сделанная врезка по такому принципу получится плотной и максимально ровной.

Врубки желательно делать максимально простыми, так как изощренно вырезанные соединения могут быть абсолютно не надежными.

По возможности смонтированные плоскости должны быть перпендикулярными силам нагрузки, которые могут появляться вдоль деревянных элементов.

После создания конструкции ее следует надежно закрепить на мауэрлат. Для этого подойдут обычные гвозди или специальные анкера. Следующий шаг – определяем минимальное расстояние стропил друг от друга.

Чтобы его определить, смотрим таблицу.

Длина стропиль-ной ноги, м	Расстояние между соседними стропилами, см
110	140	175	213
Толщина стропильной ноги, см
Бруски	Бревна	Бруски	Бревна	Бруски	Бревна	Бруски	Бревна
Меньше 3	8 * 10	Ø 10	8 * 13	Ø 13	9 *10	Ø 10	9 * 16	Ø 16
От 3 до 3,5	8 * 13	Ø 13	8 * 16	Ø 16	8 *18	Ø 18	9 *18	Ø 18
От 3,6 до 4,2	8 * 16	Ø 16	8 * 18	Ø 18	9 *18	Ø 18	10 *20	Ø 18
От 4,2 до 4,9	8 * 18	Ø 18	8 * 20	Ø 20	10 *20	Ø 20	–	Ø –
От 4,9 до 5,7	8 * 20	Ø 20	10 * 20	Ø 20	–	Ø –	–	Ø –
От 5,7 до 6,2	10 * 20	Ø 20	12 *22	Ø 22	–	Ø –	–	Ø –

Примерка стропильных ног

Ниже рассмотрим главные аспекты, которые повлияют на выбор сечения стропильной ноги:

Выясняем, какое будет постоянное давление на брусья.
Покрывной материал, использующийся в конкретном случае.
Желаемый угол наклона односкатной или двускатной кровли, который легко рассчитать, если воспользоваться советами из другой статьи на нашем сайте.
Габариты дома и предполагаемая сложность монтажа.
Климатические условия вашей области. В расчет идет уровень выпадения осадков в летний и зимний период.
Материал и качество самих стропил. Самым лучшим вариантом будут бруски, получаемые из хвойных пород деревьев. Но иногда можно наткнуться на подделку, поэтому лучше подбирать более качественные сорта, чтобы по древесине можно было определить природную принадлежность материала.

Главной характеристикой используемой древесины является ее влажность. Подходящий уровень должен находиться в пределах 22 процентов. Если вы задались вопросом, как ставить стропила с повышенной влажность? Ответ – никак! Им необходимо хорошенько просохнуть. Вся причина заключается в том, что чрезмерная влага будет со временем испаряться, а древесина ссыхаться, что приведет ее к деформации и изменению размера, а это может повлечь за собой более негативные последствия, например – нарушение герметичности.

Переходим к примерке ног. Сегодня используется несколько надежных креплений. Использовать их можно для любых видов крыш. От их исполнения будет зависеть надежность и правильность присоединения стропил к мауэрлату:

Для обоих случаев можно использовать разнообразную комбинацию висячих и наклонных стропил.

Жесткий способ применяется для стандартных конструкций, которые устанавливаются без поворотов, загибов. Для его использования желательно заранее нанести риски на бруски и сделать соответствующие запилы с последующим креплением стропильной ноги к мауэрлату.

Скользящее (очень часто называют свободное крепление) имеет несколько ступеней крепления. Это делается для того чтобы оставить определенный запас для оседания каркаса, можно использовать в совокупности с плохо просушенными стропилами.

Трудно переоценить значение правильной установки стропил для устойчивости и долговечности кровли.

Таким образом, применив основные знания, полученные из данной статьи, вы сможете не только проконтролировать процесс, которым руководят профессионалы, но и осуществить большую часть работы своими руками, существенно сократив при этом расходы и сэкономив время и нервы.

Удачной вам стройки!

Источник: https://small-house.ru/ustanovka-stropil-samostoyatelno-rekomendatsii-ekspertov/

Установка стропил на крышу — Кровля и крыша

Установка стропил – один из ключевых этапов возведения крыши. Чтобы стропильная система в процессе эксплуатации не деформировалась и не разрушалась под высокими нагрузками, стропила должны быть правильно закреплены.

Расчет шага стропил

Через какое расстояние ставят стропила? При проектировании стропильной системы этому вопросу уделяется особое внимание. От сечения стропил и шага их установки зависят прочностные характеристики кровельной системы.

Шагом стропил называется расстояние между соседними стропильными ногами. Минимальный шаг стропил составляет 60 см, максимальный – более 1 метра. Упрощенный вариант расчета шага стропил подразумевает использование таблицы:

Длину ската по карнизу необходимо разделить на выбранный в таблице шаг стропил, затем к полученному значению прибавить единицу и округлить до целого числа в большую сторону. Получившийся результат обозначает необходимое количество стропильных ног на один скат. Затем длину ската по карнизу следует разделить на вычисленное количество стропильных ног – итоговое число соответствует значению межосевого расстояния между стропилами.

Данная расчетная методика является общей, она не учитывает специфику кровельных покрытий и тип используемого утеплителя. Если предполагается укладка рулонного или плитного теплоизолятора, шаг стропилин рекомендуется подогнать под размер материала. При этом следует учесть, что ширина ватного утеплителя должна быть на 1-1,5 см больше, чем пролет между стропильными ногами.

Определяя, через какое расстояние ставить стропила, также следует обратить внимание на рекомендации по монтажу выбранного кровельного покрытия.

Подготовка материала

Установка стропил своими руками требует не только знания технологии процесса, но и правильной подготовки деревянных элементов системы к монтажу. Стропила выполняются из обрезной доски или бруса, сечение пиломатериала подбирается на этапе проектирования крыши. Дерево не должно иметь трещин, червоточин и других повреждений.

Стропильные ноги должны изготавливаться из хорошо просушенной древесины хвойных пород, чтобы исключить их деформацию.

Деревянные элементы требуется обработать огнезащитными и биозащитными составами. Перед тем, как приступить к монтажу, необходимо определиться со способом крепления стропил к мауэрлату или балкам, с видом конькового соединения. В соответствии с проектом подбираются металлические и деревянные крепежные элементы, в том числе:

пластины (из металла или дерева);
болты или шпильки с гайками и широкими шайбами;
гвозди, саморезы, скобы и т.д.;
проволока-катанка.

Виды стропил и особенности их установки

При возведении крыши дома используются висячие или наслонные стропила. В некоторых случаях могут использоваться комбинация из тех и других. Висячие опираются только на стены строения, а наслонные требуют установки дополнительных опорных конструкций, поэтому данный вариант в первую очередь применяется при наличии средней несущей стены либо опорных столбов внутри коробки здания.

Наслонные стропилины нижней частью упираются в мауэрлат, соответственно, стены сооружения должны иметь достаточную ширину для монтажа специальной опорной конструкции из бруса сечением 150×150 мм. Верхняя часть наслонных стропил опирается на коньковый прогон. Таким образом, установка стропил крыши требует монтажа прогона, для чего на средней стене или столбах следует смонтировать стойки.

Висячие стропила опираются только на стены. Данную конструкцию можно монтировать как на мауэрлат, так и на тонких стенах без укладки мауэрлата. В этом случае опорой для нижней части ног служат балки перекрытия, выступающие за плоскость стены с обеих сторон здания. Висячие стропила соединяются перемычкой (затяжкой, ригелем) которая снимает распирающие усилия. При перекрытии больших прогонов стропильные фермы усиливаются дополнительными элементами для усиления жесткости конструкции. При установке висячих стропил на мауэрлат, низко расположенная затяжка может служить балкой перекрытия.

Перед тем, как ставить стропила, необходимо смонтировать леса. Это дает возможность обеспечить необходимую безопасность и удобство работ.

Монтаж верхних концов стропил

Выбирая, как установить стропила, важно оценить сложность работ и вес стропильных конструкций. Если ферма в собранном виде имеет относительно небольшой вес, либо есть возможность использовать подъемное оборудование, то конструкции проще собирать на земле, а затем поднимать и монтировать на крыше. Если элементы системы имеют большой вес и поднимать их приходится вручную, то сборка ферм выполняется на крыше.

Соединение верхних концов стропилин может выполняться разными способами. В первую очередь, это крепление встык. На встречных стропильных ногах выполняются зарезы под нужным углом. Затем стропилины состыковывают полученными торцами и крепятся на два гвоздя. Соединение дополнительно усиливается деревянной или металлической накладкой.

Крепление стропильных ног внахлест выполняется с использованием болтов или шпилек с широкими шайбами и гайками. В этом случае стропила соприкасаются плоскостями.

Если стропильная система монтируется на деревянном доме с фронтонами, выполненными из бруса или бревна, ставить стропила на стены требуется с использованием скользящего крепежа, чтобы избежать деформации крыши при усадке сооружения. Соответственно, в коньковой части стропилины должны быть соединены особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла.

При наличии конькового бруса монтаж на земле стропильных ферм не требуется – стропильные ноги устанавливаются по одной, и крепятся к коньковому прогону.

Коньковый прогон должен быть расположен строго горизонтально, чтобы стропильная система равномерно распределяла нагрузку, которую испытывает крыша.

Способы установки стропил на стены

Нижние концы стропилин крепятся к балкам или мауэрлатам. Смонтированные по шаблону фермы висячих стропил поднимаются на крышу. В первую очередь устанавливаются крайние фермы. В затяжке требуется выполнить два-три отверстия, чтобы прикрепить стропилины к балкам, уложенным на верхний венец сруба.

Если висячие стропила монтируются на каменную постройку, требуется использовать специальный крепеж – так называемый «ерш», выполненный из прочной стали. Данный крепеж вбивается в каждый четвертый ряд кирпичной кладки. При помощи петель, отходящих от ерша, можно закрепить балки. Рекомендуется использовать прочный брус в качестве мауэрлата – в этом случае нагрузка будет равномерно передаваться на стены.

На постройках, выполненных из кирпича или другого материала, не склонного к усадке, стропилины следует крепить жестко. Для этого в стропильной ноге выполняется вырез, нижняя часть которого должна прочно лежать на мауэрлате. Стропило фиксируется тремя гвоздями (два вбиваются с обеих сторон под углом, а третий вертикально сверху) и обвязывается проволокой. Также может применяться соединение при помощи уголков и опорного бруска, предотвращающих сдвиг стропилины.

Правильная установка стропил подразумевает выполнение противопожарного разрыва в месте, где через крышу проходит дымовая труба. Если при ее обустройстве предусмотрен монтаж специальной стропильной системы, это следует учитывать при установке укороченной стропильной ноги (от мауэрлата до конструкции дымохода). Между конструктивными элементами и трубой расстояние должно составлять не менее 130 мм.

Если стропильная нога упирается в мауэрлат без свеса, то для создания свеса крыши следует установить специальные доски – кобылки.

Установка стропилин при монтаже ломаной мансардной крыши имеет свои особенности. В этом случае в первую очередь монтируется прямоугольный каркас из стоек и прогонов. Затем на прогоны, укрепленные на стойках, крепятся висячие стропильные фермы с распоркой-ригелем. Следом каждая стойка соединяется коротким стропилом с мауэрлатом.

Установка стропил своими руками: как ставить правильно и через какое расстояние
Научитесь производить установку стропил своими руками. Выбор правильного расстояния и способа установки стропил вместе с видео.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Специфика изготовления и укладки стропилин

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

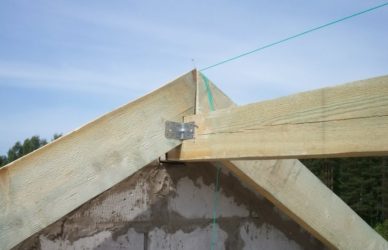

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Источник: https://krovlyaikrysha.ru/ustanovka-stropil-na-kryishu.html

Как сделать стропила своими руками: фото и видео

Система стропил – основа крыши. На стропила приходятся и статические нагрузки (вес покрытия, кровельного пирога, снежной массы), и динамические (ветровые). Вид древесины для стропил, сечение и габариты элементов, крепежные узлы должны соответствовать расчетным нагрузкам. Как сделать стропила своими руками?

Как делать стропила

Перед началом изготовления элементов системы предназначенные для этого пиломатериалы (доски, брус) необходимо обработать антисептиками и антипиреновыми составами. Можно выполнить обработку разными составами по отдельности либо использовать комбинированное средство, включающее в себя био- и огнезащиту. Во втором случае подготовка к строительству будет быстрее.

Стропильные деревянные конструкции пропитываются в два захода. Второй слой наносят после полного высыхания первого.

Сечение и габариты элементов системы определяются на этапе проектирования. Отклонения от расчетных данных в ту или другую сторону нежелательны: либо стропильная система окажется неспособной нести проектную нагрузку, либо нагрузка на несущие конструкции стен увеличится.

Шаг стропил двускатной крыши

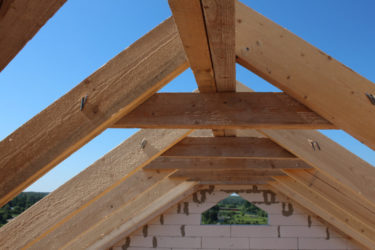

Строительство стропильных систем зависит от типа конструкции. Например, при устройстве наслонных стропил из бруса или доски все элементы необходимо четко подгонять по месту монтажа при креплении к мауэрлату и коньку. Недопустимо нарушать геометрию крыши.

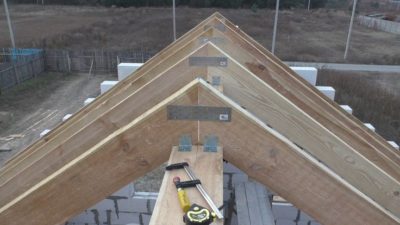

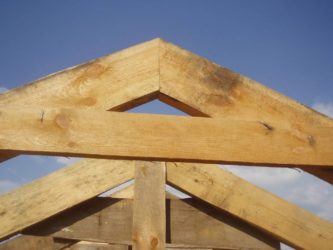

Лучше делать висячие стропила своими руками в виде ферм на земле с точным соблюдением длины каждого элемента и геометрии фермы. Для изготовления рекомендуется сделать общий шаблон: это ускорит процесс и предотвратит перекосы одних ферм относительно других. Далее проверяют по уровню горизонтальность монтажа мауэрлата и опорных балок перекрытия, поднимают фермы на крышу и фиксируют к мауэрлату.

При устройстве вальмовых крыш кроме рядовых стропильных ног требуются также накосные (диагональные, формирующие вальмы), центральные вальмовые (соединяющие середину торцевых стен дома с коньком), и короткие (они же нарожники, располагаются между рядовыми и накосными стропилами).

Рядовые стропила (боковые) изготавливаются из досок, могут устанавливаться в качестве наслонных или висячих. Способ изготовления тот же, что у стропильных ног двускатных щипцовых крыш. Центральные вальмовые – всегда наслонные. Для изготовления нарожников используют короткие доски или бруски. Их крепят одним концом к мауэрлату, вторым – к накосным стропилам.

Внимание: при изготовлении и монтаже накосных стропил нужно четко соблюсти симметрию, иначе крыша будет деформироваться под нагрузкой.

Для изготовления стропил используют цельный сосновый брус, стропильная доска, отрезки бруса. Может появиться необходимость в наращивании. В этом случае доски соединяют с большим нахлестом и фиксируют гвоздями в шахматном порядке. Чтобы сделать длинную балку, потребуются четыре доски или больше. Их соединяют с надвигом друг на друга в половину длины. Прочность такой конструкции позволяет использовать ее даже в качестве диагональной стропильной ноги.

Второй вариант наращивания – метод вкладыша. Между двух досок укладывают третью, выступающую на некоторое расстояние. Фиксируют вкладыши так же: гвоздями в шахматном порядке. Толщина вкладышей должна быть та же, что и у центральной доски. Таким способом наращивают рядовые стропила щипцовых крыш, для вальмовых он не подходит.

Как сделать стропильную систему

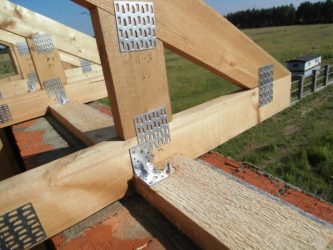

Теперь разберемся, как собирать конструкцию на месте монтажа. Точки крепления стропильных ног к мауэлату и коньку должны быть уже обозначены на схеме крыши. Само крепление может быть разным: жестким либо с использованием скользящих опор.

«Стропила своими руками. Мастер-класс»:

Скользящий вариант позволяет предотвратить изменение конфигурации крыши в процессе усадки дома. у стропила соединяют друг с другом шарнирными пластинами либо гайками с болтами, внизу устанавливают специальный элемент – скользящую опору.
