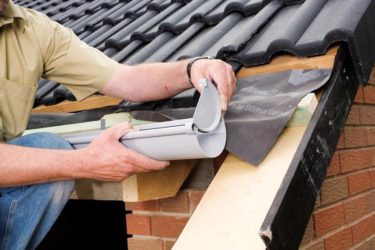

Как установить водосточную систему для крыши?

В этой статье:

Как правильно установить водостоки на крыше – устройство и последовательность крепления элементов системы

Задаваться вопросом, как правильно установить водостоки на крыше, следует еще во время составления проекта здания. Это даст возможность правильно просчитать все важные моменты, способствующие созданию длительной и эффективной защиты для фундамента здания от осадочной влаги.

Зачем необходимо проектирование водостоков

Правильному подсчету нужного количества материалов для обустройства водосточной системы поспособствует учет следующих моментов при составлении проекта:

Проводят расчет общей площади всей кровли и каждого его ската отдельно. Полученные сведения позволят определиться с требуемой пропускной способностью водосточной системы, диаметром труб и размером желобов.
Далее составляют предварительный план того, каким образом будут размещены отдельные части системы. Это даст возможность спланировать очередность установочных операций и подсчитать количество необходимого для этого материала.
Правильный подбор необходимых комплектующих обычно осложняется наличием множества вариантов. Чаще всего за ориентир берется их внешнее оформление, которое должно нравиться хозяину и вписываться в общую картину дома. Срок службы дешевых пластиковых изделий почти такой-же, как и водостоков из металла. Другое дело, что подобные элементы не всегда гармонично смотрятся на черепичной или медной кровле.

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.

Водосточные трубы

Бывают прямоугольными и круглыми, что никоим образом не влияет на их эффективность. Подбор подходящего сечения проводится с учетом дизайна здания и других водосточных элементов. Водосточные трубы могут иметь длину 1-4 м. ПВХ изделия отличаются от металлических одинаковостью диаметра по всей длине, что предусматривает дополнительное использование соединительных муфт.

Хомуты

Предназначены для крепления труб на стены дома. Могут отличаться по материалу изготовления и форме.

Из чего изготавливают водосточную систему

Стоимость кровельных водостоков может отличаться в зависимости от материала изготовления.

Кроме цены, различаются также характеристики изделий:

Пластиковые. Это простые в установке, легкие и надежные современные изделия, окраска которых сохраняется длительное время. Срок службы пластиковых водостоков заявляется как 20-40 лет, при невысокой стоимости.
Стальные. Популярность оцинкованной стали объясняется прежде всего ее дешевизной, при не очень хороших показателях эстетичности и продолжительности эксплуатации. Более дорогая разновидность материла подразумевает наличие дополнительного полимерного покрытия. Стальные водостоки прочнее пластиковых, что сказывается и на их сроке службы. В основном они выпускаются в белом или коричневом цвете. Другие варианты окраски возможны только в индивидуальном порядке.
Медные. Наиболее дорогие, красивые и долговечные изделия. Способны прослужить несколько столетий, однако для этого важно избегать контакта меди и титанового цинка или оцинкованной стали. Спустя некоторое время медь начинает зеленеть, однако это не ухудшает ее эксплуатационные качества.
Алюминиевые. Для этого материала характерна легкость и долговечность, до 50 лет. Алюминиевые водостоки могут окрашиваться в любой цвет.
Цинк-титановые. Легкий и блестящий сплав, который используется в местностях с экстремальным климатом. При обустройстве таких конструкций важно не допускать их прямого контакта с ПВХ, пароизоляцией и кусками рубероида. Температура воздуха при установке цинк-титановых изделий не должна опускаться ниже +10 градусов. По причине дороговизны материала решение задачи, как правильно устанавливать водосточную систему, лучше всего доверить профессионалам.

Как рассчитать материал

Перед тем, как установить водосточную систему для крыши, необходимо провести ее расчет. Проще всего доверить эту процедуру консультантам той фирмы, которая занимается реализацией водосточных систем. Также это могут сделать профессиональные монтажники кровли. Если же приходится подсчитывать материал самостоятельно, то удобнее всего начать с желобов. Для определения их общей длины суммируют длину всех скатов, с которых будет осуществляться сбор воды. Имея на руках этот показатель, довольно легко подсчитывается также число воронок, которые обычно устанавливаются с частотой 1 шт/10 м погонных.

Водосточные трубы приобретаются в таком же количестве, что и воронки. Их длина соответствует высоте кровли. Повороты высчитываются индивидуально, на что влияет конфигурация конкретного фасада. Хомуты и кронштейны также не сложно подсчитать. На каждый погонный метр желоба потребует один кронштейн. Хомуты подсчитываются по высоте здания: на каждом отдельном участке водостока должно быть не менее одного хомута.

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

Молотком.
Маркировочным шнуром.
Универсальной отверткой.
Рулеткой.
Трубными клещами.
Крюкогибом.
Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Как правильно установить прямоугольные желоба на крыше

Важно также знать, как правильно устанавливать водосточную систему прямоугольного типа. В этом случае придется приложить больше усилий, так как соединяются отдельные части такого водостока заклепками и герметиком. Для этого потребуется вырезать отверстие крестообразной или круглой формы. Крепление заглушек, углов и желобов также осуществляется посредством заклепок и герметика.

Самодельные водостоки

Изучая варианты, как поставить водосток на крышу небольшого домика, нельзя обойти вниманием самодельные системы. Для этих целей могут использоваться оцинкованные гипсокартонные профили без отверстий. Размеры их могут отличаться, поэтому выбор подходящего варианта сложностей не вызовет. Из профилей складывается коробочка, а для отрезания лишнего сгодятся ножницы по металлу.

Чтобы изготовить и установить такой водосток, много времени не потребуется. Делается это при помощи монтажной оцинкованной ленты с отверстиями. Крепится она болтами, заклепками или саморезами. Сообщение необходимого уровня наклона достигается путем подгибания крепежей. Подобное самодельное устройство для отвода воды с крыши хоть и не обладает особенными декоративными качествами, но довольно прочное и эффективное.

Источник: https://kryshadoma.com/vodostok/kak-pravilno-ustanovit-vodostoki-na-kryshe-ustroystvo-i-posledovatelnost-krepleniya-elementov-sistem.html

Установка водосточной системы на крыше: комплектующие и этапы работ, фото

Рассмотрим в статье, как проводится монтаж водосточной системы. Из каких элементов она состоит, и что необходимо учитывать при ее сборке. Прочитав информацию, вы сможете легко разговаривать с подрядной организацией, плюс оптимизировать расходы на приобретение системы водоотведения с крыши собственного дома.

Водосточная система дома

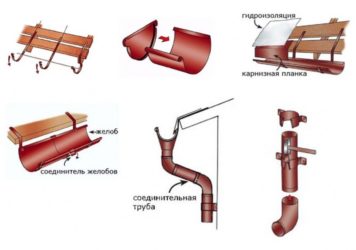

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доску

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкой

Важно при установке придерживаться строго двух параметров:

расстояния между крепежными изделиями;
расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешетке

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Кронштейн с повернутой на 90° ножкой

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобов

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крыши На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проведения кровельных работ любой сложности под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

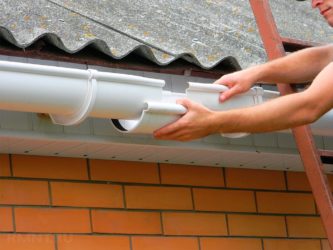

Монтаж желобов

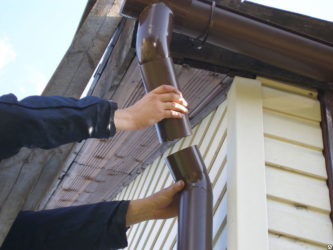

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостока

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводами Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию кровли в частном доме.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системы

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крыши

Как работает система обогрева водостоков показано в видео:

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: этапы работ – от осмотра до восстановления кровли.

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластика

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водосток Это может быть интересно! В статье по следующей ссылке читайте про кровлю из металлочерепицы.

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/ustanovka-vodostochnoy-sistemy-na-kryshe/

Установка водосточной системы на крыше

Любое частное строение, например, в виде дачного домика, должно быть оснащено водосточной системой, которая необходима для отвода излишек воды как результат дождя или таяния снега при наличии скатной крыши. Если монтаж водосточной системы будет произведен неправильно, что нередко случается при самостоятельной ее установке, или она будет отсутствовать как таковая, то следствием этого станет постепенное разрушение здания.

Осадки являются основной причиной того, что происходит размытие фундамента. Именно это заставляет устанавливать систему водостока, которую можно смонтировать собственными силами. Но как установить водосток самостоятельно? Монтаж водосточной системы предполагает ряд рекомендаций, с помощью которых можно создать функциональный водосток, обеспечивающий полноценный отвод излишков воды.

Порядок действий при монтаже водостока

Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.

Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.

Внимание! Практически каждый производитель выпускает собственные варианты систем водостока, отличающиеся размерами труб и желобов. В связи с этим не стоит пытаться объединить элементы водостоков, выпущенных разными производителями.

Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.

Как правильно определиться с системой водостока?

Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:

уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.

Существует формула, которая дает возможность рассчитать площадь ската:

S = (A + B/2) x C

При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:

S = A x C

Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.

Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений.

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба. Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

Крепление желоба

При монтаже желоба применяют крепежные элементы в виде крюков разной длины. Использование коротких крюков – крепление желоба на крыше. Что касается длинных крюков, то они применяются для монтажа желоба на стропилах до того момента, как будет произведена установка кровельного покрытия.

Установка крюков должна производиться с обязательным соблюдением расстояния между ними в 60 см. Также необходимо придерживаться правила обязательной установки данного вида крепежных элементов в местах соединения желоба, на углах конструкции и там, где находятся воронки и заглушки. В нашем случае потребуется установка крюков в количестве 68.

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

«на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
«на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Колено и слив

Если ваш дом соответствует тому строению, которое представлено на нашем фото, то потребуется оборудовать каждый стояк 2 коленами. В нашем случае получится 4 стояка, 8 колен и 4 слива.

L – расстояние, замер которого следует производить так же, как это отображено на рисунке.

Внимание! Возведение мансарды несколько меняет расчеты. Понадобится другое количество желобов и иной монтаж, так как придется учитывать высоту аттиковой стены. Схемы ниже помогут понять, как произвести расчет по-новому.

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле.

В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба.

Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них.

Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку.

Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

Установка желобов осуществляется в соответствии с простой инструкцией:

уложить желоб на кронштейны внешним пазом вниз;
произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Водосточная система должна быть прочной – это главное требование. Также установка водосточной системы должна быть произведена правильно, чтобы она могла справляться с любыми потоками воды. После того как монтаж водостоков завершен, необходимо промыть систему для очистки от стружки, которая может повредить элементы из пластика.

Источник: https://VseProTruby.ru/vodostochnye/ustanovka-vodostokov.html

Как установить водостоки если крыша уже покрыта: возможные варианты крепления

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

На заметку

Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Крепление к стропилам ↑

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет

Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.

Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.
Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.
Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы.

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Совет

Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа ↑

Тем, кому интересно, как установить водостоки, если крыша уже покрыта, важно знать, что простейший вариант установки – лобовая доска.

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.
Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции). Завершив разметку, приступают к монтажу кронштейнов.

Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерять их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа ↑

Иногда ветровая доска в конструкции крыши вообще отсутствует. Тогда прибегают к помощи особых «костылей» из металла либо древесины, закрепленных в стене. Желоба крепят непосредственно к «костылям» на шпильки либо брусья.

Крепление по краю кровли ↑

Этот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).

Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны ↑

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ. Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны ↑

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление ↑

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше ↑: другие возможные способы

Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь.
После полного схватывания раствора можно начать установку желобов.

На заметку

Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/kak-ustanovit-vodostoki-esli-krysha-uzhe-pokryta.html
