Капельник для крыши: назначение, установка, крепление

Кровельное покрытие защищает чердак и сам дом от осадков и негативного влияния других природных факторов. Но без помощи доборных элементов достигнуть хороших результатов не удастся. Наряду с коньковыми планками, важную роль играет капельник для крыши, защищающий фронтон и карниз от воды.

Что такое капельник и для чего он нужен?

Рассматривая устройство капельника, можно сказать, что это фартук свеса. Другими словами, металлическая планка, закрепленная к фронтону и карнизу для защиты фасада здания от воды.

Ее работа выглядит так:

дождевая или талая вода стекает по кровельному покрытию со скатов крыши, попадая на пластину, то есть капельник;
стекая с фартука, вода попадает в желоб, а из него по водоотводу уходит от здания.

В летнее время фартук отводит от фасада воду, не давя развиваться плесени на стенах и краю подкровельного пространства. Планка предотвращает вымывание кладочного раствора и защищает карнизы от гниения.

Зимой капельник препятствует ледяному наросту проникать под кровельное покрытие. Кроме осадок, планка защищает край кровли от сильных порывов ветра, тем самым дополнительно укрепляя ее.

С эстетической стороны фартук украшает внешний вид крыши, придавая ей законченный вид. С помощью капельника можно сделать простейший отвод воды от стен или соорудит сложную систему с каналами водосбора, ведущими в накопительные емкости или канавы. Установка фартука возможна не только по краю крыши. Ее монтируют над входными дверями или окнами для защиты проемов.

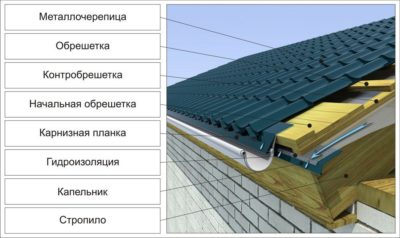

Устройство капельника

Внешний вид капельника напоминает выгнутую металлическую полосу, с чем можно удостовериться на фото. Он похож на коньковую планку для профнастила, только имеет другую форму. Изготовляют доборный элемент из листовой оцинковки. Сверху наносится защитный полимерный слой, который может иметь разный цвет. Это помогает подобрать фартук под любые оттенки кровельного покрытия.

Существующие виды капельников

Всего существует два вида планки, предназначенные для разного места крепления, что определяет их название:

Карнизная планка.
Как видно из названия, монтируется непосредственно на карнизы здания. Форма капельника имеет 2 загиба. Один из них расположен между юбкой и фартуком для их раздела. Другой загиб увеличивает жесткость самого изделия. Правильно обустроенная конструкция крыши имеет водостоки. Перед их установкой карниз обвешивается крепежными крюками, а вместе с ними монтируются планки. Весь процесс происходит до укладки кровельного покрытия. Крепить капельники надо внахлест примерно 20–30 мм, поэтому зная длину одного элемента легко рассчитать общее количество на все карнизы.
Фронтонные планки.
Используются совместно с мягкой кровлей, например, битумной черепицей. Они предназначены для защиты свеса фронтона от негативного воздействия осадков. Капельник крепят сверху подкладочного ковра от края крыши, где он соединяется с карнизной планкой, и двигаются в сторону конька. Совместно с жестким кровельным покрытием фронтонные капельники не используются, их заменяют торцевыми наличниками.

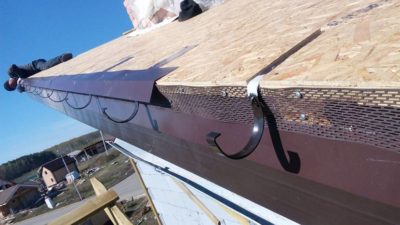

Как выглядит фронтонный фартук можно увидеть на фото:

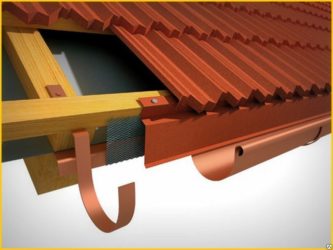

А на этом фото изображена карнизная планка:

Установка капельников

Крепление планок выполняют на завершающем этапе строительства крыши до начала укладки кровельного покрытия. Во время работ надо учесть структуру изделия. Капельники сверху покрыты полимерным слоем, который сгорает при разрезе болгаркой. Если требуется укоротить один из элементов, лучше это сделать ножницами по металлу или электролобзиком.

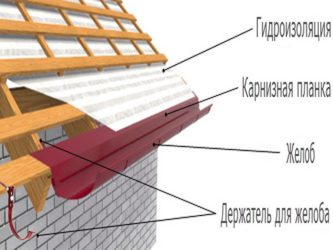

Крепление карнизных капельников

Пошаговая инструкция крепления планок к карнизу выглядит следующим образом:

Вначале монтируют крюки под желоба водосточной системы. На этом этапе понадобиться укрепит карнизную часть обрешетки, чтобы она не деформировалась вместе с кровельным покрытием от веса воды или льда. Следующими укладывают по одной штуке карнизные планки. Надо смотреть, чтобы они лежали как бы натянутыми и не болтались.
Первую планку фиксируют саморезами шагом около 200 мм. За ней укладывают следующий элемент внахлест с первым не мене 20 мм. Фиксацию производят аналогичным способом. Чтобы через отверстия влага не просочилась к деревянной обрешетке, под шляпки саморезов подкладывают резиновые уплотнители. Иногда ребра жесткости могут мешать стыковать элементы. В этом случае их надо просто срезать ножницами по металлу.
Производитель на планки наносит пленочное покрытие, уберегающее изделие от царапин при транспортировке. Его надо обязательно снять перед монтажом. После фиксации саморезами каждого элемента выполняют контрольный осмотр на плотное его прилегание. У строителей имеется маленькая хитрость, предусматривающая подкладку листовой резины под капельник. Она на 100% предотвратит проникновение влаги под планку.

По такому методу монтируют все карнизные элементы, только потом переходят к укладке кровельного покрытия.

Крепление фронтонных планок

Если кровельным покрытием будет битумная черепица, после карнизной планки приступают к монтажу фронтонных элементов. Порядок выполнения работ следующий:

Монтаж фронтонных элементов начинают снизу ската крыши, то есть от карниза. Это обусловлено правильным направлением стока воды. Нижний конец первой фронтонной планки стыкуют с краем последнего карнизного капельника. Соединение выполняют накладкой верхнего конца на нижний не менее 20 мм. Точку пересечения фиксируют гвоздями в шахматном порядке шагом 1 гвоздь на 100 мм. Для герметичности стык обрабатывают мастикой.
Дальнейшее крепление планок идет таким же шахматным порядком, только с шагом в 1 гвоздь через 150 мм. Фронтальные элементы тоже имеют ребра жесткости, которые можно при надобности подрезать на стыках. Аналогично удаляют защитную полиэтиленовую пленку.
На мягкой кровле надо учесть правильность расположения фронтонных планок. Они должны быть закреплены сверху подкладочного материала, а поверх капельниц наклеивают карнизную черепицу. После монтажа всех капельниц идет укладка гонт относительно первого ряда с перекрытием наклеенной карнизной черепицы.

Смонтированный на фронтоне капельник не должен мешать вентиляции подкровельного пространства. Для битумной черепицы оптимальный изгиб фартука считается 130о.

Прежде чем купить планки на весь дом необходимо подсчитать их количество, а для этого надо знать длину одного элемента. Стандартный размер любого капельника составляет 1–2 м. Но бывают и промежуточные модели длиной 1,5 м. Естественно, от размеров зависит их цена. Чтобы узнать примерные затраты на покупку, делают расчет путем измерения длины 3 сторон места крепления планок. Примерная цена 1 п. м колеблется от 70 до 220 руб. Если самостоятельно смонтировать капельники не получается, придется предусмотреть дополнительные расходы за услуги наемных рабочих. Цена таких работ составляет в пределах 100–300 руб./п. м.

Установленный капельник для крыши будет правильно функционировать при условии проведения ежегодных профилактических работ по очистке водостоков от мусора.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/montazh-krovli/kapelnik-dlya-kryshi.html

Как правильно установить капельник на крышу?

Предназначение кровельного покрытия – защищать мансардное помещение (чердак), помещения здания от попадания атмосферных осадков, прочих негативных явлений природной среды. Но без доборных компонентов такая защита малоэффективна. Например, немаловажную роль в кровельной конструкции играют капельники для крыш, которые защищают от попадания воды кровельные фронтоны, карнизы.

Что собой представляет капельник, его необходимость

Что такое капельник – специальная планка, выполненная из металла, ограждающая фронтоны, кровельные карнизы, к которым она и крепится, от неблагоприятного воздействия природных осадков. Его еще называют «фартуком свеса».

Предназначение капельника

В летний период года – отводит дождевую воду от фасада здания, не дает формироваться на поверхности стен, по краям подкровельного пространства плесени. Он предупреждает вымывание раствора, гниение карнизов.
В зимний период года – предотвращает проникновение ледяного нароста под кровельный материал, защищает края крыши от сильных ветровых нагрузок.

Принцип работы

Вода стекает по кровле на капельник.
Далее вода, стекая по этой пластине, попадает в желоб, и через водоотвод отводится от дома.

Конструкция капельников

Различают два типа капельников (фартуков свеса): карнизный, фронтонный. Они имеют некоторые конструктивные отличия.

Карнизный

Устанавливается на крышу (по кромке кровельного свеса). Такая конструкция капельника обеспечивает защиту торцам здания от атмосферных осадков, подходит под любой кровельный материал.

Фронтонный

Размещается на кровельной кромке с боков фронтонов здания. Такой вариант капельника только под гибкую черепицу. Фронтальные составляющие в отличие от капельника карнизного типа выполняют направляющую функцию. Они изготавливаются из жести, а их форма напоминает букву «Т», при этом с одной стороны нет палочки. Этот тупик выступает в роли ограничителя, не дает стекающей влаге попасть на фронтон.

Обустройство капельника

Чтобы изготовить капельник для крыши, необходимо приобрести оцинкованные железные листы. Материал дополнительно покрыт полимерным слоем, предотвращающим коррозию.

Для изготовления фартука необходим следующий инструмент:

Молоток
Шуруповерт
Ножницы по металлу
Саморезы
Оцинкованные гвозди (30-40 мм)

Как правильно установить капельник?

Каждой производитель выпускает подобные изделия своей формы, но их установка выполняется по одной технологии:

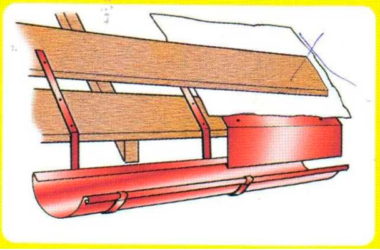

Первоначально монтируются крепления кронштейнов под желоба водосточные.
Далее на стропильные ноги устанавливаются капельники. Его край цепляется за кромку желоба, и выполняется максимальная натяжка.
Зависимо от ширины капельник крепится гвоздями оцинкованными к стропильным ногам (шаг – до 3 см), к добавочному бруску обрешетки.
Для соединения отдельных элементов фартука используются саморезы, при этом нахлест делается не меньше 5 см.

При использовании ПВХ планки, стального капельника, кронштейны «утапливаются» по отношению плоскости настила водослива, в случае обустройства гофрированного капельника из алюминия, монтаж креплений производится прямо на настил. Фартук загибается поверх настила, при помощи бруса, молотка профилируется.

Заключительным этапом обустройства капельного водоотвода является установка трубы водосточной:

По отвесу производится монтаж хомутов (шаг до 2 м).
Устанавливается верхняя труба, затем между ней и желобом – переходная, длина которой определяется на месте. При необходимости для стыковки труб используются муфты, колена.
Трубы вставляются друг в друга (берется зазор 0,4 см).
Для стыковки стальных, медных водосливов используются муфты или специальная ЗИГ-машина (уменьшает диаметр края трубы).
Жесткая фиксация труб осуществляется хомутом верхним (в хомуте труба свободно ходит, т. е. винт закручивается не до конца).
Дистанция между коленом, нижним участком трубы и почвой составляет порядка 40 см.

Некоторые советы специалистов по установке труб

Рекомендуется начинать устанавливать фронтонный фартук для кровли от нижней части крыши. Это необходимо для направления отвода влаги. Фронтонный, карнизный отвес совмещают. Капельники крепятся гвоздями, специально предназначенными для крыш, с шагом 100 мм, в шахматном порядке. Выполняется накладка верхнего края с нахлестом 20 мм на нижний. После этого участки соединения с фартуками фронтонного типа обрабатываются мастикой.
Если отвес покрыт пленочным слоем, то его необходимо обязательно убрать. Монтаж производится кровельными гвоздями (шаг 150 мм). Для качественного соединения подрезаются углы ребер жесткости. Металлические планки плотно задвигаются внутрь.
Также необходимо учитывать то, что в процессе выполнения монтажа капельника мягкой кровли, он обклеивается черепицей карниза. Далее производится монтаж, элементы первого ряда располагаются поверх большей части карнизной черепицы, закрывая при этом ее стыки, фрагменты.
Необходимо соблюдать шахматный порядок. На участках прилегания кровельного материала используются рейки 5×5 см. Далее на них стелется материал-подкладка, закрепляется гвоздями, битумом. Сверху прибивается металлическая планка. На заключительном этапе все стыки, щели заделываются герметикой.
Необходимо учитывать следующие особенности: пластины, предназначенные для устранения влаги, монтируются под черепичным листом. Если система водостока обустроена правильно, атмосферные осадки будут попадать только в желоб.
Нужно обязательно проверить, чтобы установленный фартук не мешал естественной воздушной циркуляции под кровлей. В противном случае возможны излишние скопления влаги, которая способна повредить деревянные элементы конструкции, утеплительный материал. Чтобы не допустить на верховых досках образования льда, фартук свеса необходимо плотно закреплять к кровельному желобу. Под мягкую кровлю изгиб капельника должен составлять от 100º до 130º.

Итог

При подборе для кровли капельника в обязательном порядке необходимо смотреть, из какого материала он изготовлен. Изделие должно быть прочным, высокого качества, иметь антикоррозионное покрытие. В качестве профилактики рекомендуется проводить ежегодный осмотр всей системы водостока, чистить через некоторый промежуток эксплуатации воронки, отвес.

Источник: https://stroicod.ru/element/other-elem/ustanovit-kapelnik-na-kryshu.html

Устройство карниза на кровле из профнастила. Установка карнизной планки, капельника и водосточного желоба

В любом доме крыша — это одна из самых сложных конструкций. Она включает в себя множество взаимосвязанных деталей. Каждое покрытие делается с обязательным выступом от внешних стен здания. Выходящая часть кровли за границы фасада дома именуется как свес крыши. Свесы по своему устройству бывают карнизными и фронтонными. Скосы карнизов выступают за пределы здания сбоку, а фронтонные – выходят со стороны фасада дома с двускатной крышей. В этой статье мы рассмотрим устройство карниза на кровле из профнастила.

Кроме кровельного настила, при устройстве крыши и скосов существенными элементами являются такие, как система водостока, обрешетка, карнизная планка, капельник и некоторые другие детали. Рассмотрим более подробно о назначении каждого из этих элементов.

Виды капельников и их функции

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

карнизные;
фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая – направляет воду в желоб) равняется около 120 градусов.

До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

Установка капельника для кровли из профнастила

При монтаже этого изделия необходимо прислушаться к советам профессиональных кровельщиков:

Крепление карнизного капельника нужно проводить после того, как сделана обрешетка крыши. Элементы крепятся при помощи саморезов с шагом в 25-35 мм.
Монтаж фронтонных капельников делается после укладки профнастила, при этом устанавливают их снизу вверх, перекрывая предыдущий.
Производить крепление этих деталей нужно с учетом того, чтобы вентиляционный промежуток не был закрыт панелью.

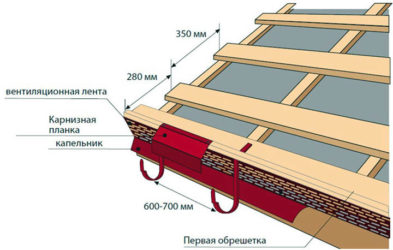

Монтаж карнизной планки

Одним из доборных изделий, необходимых для образования пересечения кровли со стенами дома, является карнизная планка. Эта деталь предохраняет деревянные конструкции от осадков, и в то же время придает зданию завершенный вид.

В сущности, эти планки с изгибом необходимы для защиты подкровельного пространства и закрывают вертикальную часть карниза. Она фиксируется к карнизной доске или к торцам стропил и позволяет довершить свес крыши.

Все комплектующие изделия для крыши изготавливаются из такого же материала, что и профнастил, толщиной 0,5-0,9 мм. Он может быть оцинкованный или покрытый полимерным защитным слоем.

Крепление водосточного желоба

При устройстве крыши особое внимание нужно уделить отведению влаги, которое происходит через водосточные каналы. Основной целью этих стоков является предохранение стен дома, фундамента и отмостков от излишнего попадания осадков.

Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами. Водосток состоит из следующих элементов:

желобов;
труб водоотводящих;
воронок;
дополнительных деталей.

По материалу они распределяются на металлические и пластмассовые изделия. При выборе принадлежностей нужно иметь в виду, что пластиковые водостоки зимой очень хрупкие и не выдерживают больших нагрузок от снега.

Как правило, крепления для желобов устанавливают через каждый метр. А при установке водостоков, по нормам на каждые 10 м желобов ставится одна труба диаметром не менее 100 мм.

Если брать в расчет площадь крыши, то специалисты советуют каждый участок кровли в 100 м2 снабжать сливной трубой диаметром не менее 100 мм.

При выборе желоба нужно учитывать его форму и площадь стока, а отсюда – его пропускную возможность.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

До того, как делать каркасный короб и «облицовывать» карниз крыши досками, нужно предварительно пропитать материал антисептическими и водостойкими растворами.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

Нанесение обшивки по стропилам и кобылкам;
Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.

Источник: https://stroyinsider.ru/ustrojstvo-karniza-na-krovle-iz-profnastila/

Капельник для мягкой кровли: разновидности и монтаж

При обустройстве крыши используют целый ряд комплектующих, позволяющих создать качественное надежное покрытие. Мягкая кровля, выполненная на основе битума, требует особого подхода к вопросам водоотведения. Из-за абсолютной герметичности и непроницаемости слоя, даже малейшие капли воды могут вызывать гниение и разрушение деревянных конструкций.

Что представляет из себя капельник

С задачами водоотведения эффективно справится такой кровельный элемент, как капельник. Внешне он представляет собой металлическую планку, согнутую в форме уголка. В зависимости от наклона ската крыши он может иметь изгиб от 100 до 130 градусов.

Капельник крепится по всему периметру кровли: одной стороной на карниз поверх обрешетки и подкладочного стройматериала, а другая сторона направляется вертикально вниз. Если на кровле предусмотрен водосточный желоб, планка будет направлять жидкость прямо в него. Если желоба нет, вода будет стекать прямо на почву.

Устанавливать капельник поверх наружного слоя кровельного покрытия запрещается. Его верхний край будет препятствовать скатыванию воды, влага будет подтекать во внутренние слои крыши.

Капельники или карнизные планки выполняют следующие функции:

защищают края кровли от сильного ветра;
защищают стены строения и основание крыши от попадания атмосферных осадков;
предотвращают процессы гниения деревянных элементов, а также поражения балок и обрешетки грибком;
повышают прочностные характеристики покрытия;
создают четкую геометрию крыши, придавая дизайну кровли завершенность.

Выпускаются карнизные планки стандартных габаритов длиной 2 метра — такие размеры считаются удобными как в эксплуатации, так и в процессе установки. Но в продаже можно встретить полутораметровые и четырехметровые элементы. Суммарные размеры сгибов составляют около 125 см — этот габарит обусловлен заводской шириной полимерных листов.

Что касается углового значения капельника, гибка производится индивидуально в зависимости от цели конструкции и условий ее монтажа. Чем более крутой будет кровля, тем больший угол изгиба должна иметь карнизная планка. Углов меньше 100 градусов не встречается, поскольку плоские крыши не подходят для обустройства мягкой кровли.

Изделия, поставляющиеся в комплекте с базовым кровельным материалом, выполняются в одной цветовой гамме. Если же элемент приобретается отдельно, можно подобрать вариант, близкий по цвету.

Для изготовления защитных кровельных элементов используется тонколистовая сталь, а форма придается на особых станках-листогибах. Сверху на металл наносят покрытие, призванное повысить эксплуатационные и эстетические свойства капельников:

стандартный глянцевый полиэстер (маркируется как PE) — имеет гладкую поверхность, создает бликование при ярком освещении, считается более дешевым материалом;
матовый полиэстер (маркируется как PEMA) — имеет мелкие шероховатости на поверхности, не бликует, создает эффект более натурального и дорогого покрытия.

При наличии определенных навыков, капельник для мягкой кровли можно изготовить самостоятельно. За основу берется листовое оцинкованное железо, распущенные вдоль пластиковые трубы, листы алюминия или нержавеющей стали.

По конструктивным особенностям капельники можно разделить на две большие группы — фронтонные и карнизные. При обустройстве мягкой кровли в работу идут обе разновидности элементов, дополняющие, а также усиливающие свойства друг друга.

Карнизные

Монтируются на свес крыши в ее нижней части, служат защитой краев несущей конструкции от пагубных внешних факторов — атмосферной влаги и ветра. Карнизные подходят для использования на мягких, профильных и жестких кровельных покрытиях.

Форма карнизных капельников аналогична оконным отливам, с тем лишь отличием, что первые имеют больше изгибов:

первый изгиб создает наклонную поверхность для стока воды с крыши;
второй направляет поток, позволяя ей стекать в нужном направлении — прямо на землю или в специальный водоотвод.

Именно такая конфигурация является оптимальной для защиты мягкой кровли от подтеканий.

Чтобы устройство карнизного капельника прошло успешно, стоит учесть несколько особенностей:

если поверхность изделия покрыта защитной пленкой, перед монтажом ее необходимо удалить;
фиксация планки выполняется кровельными гвоздями с соблюдением шага 15 см;
нахлест между отдельными элементами должен составлять около 2 см;
для более плотной стыковки рекомендуется подрезать уголки ребер жесткости.

Карнизным капельником можно заменить фронтонную модификацию, если работы проводятся на крыше с малым уклоном.

Фронтонные

Эта модель монтируется на край крыши со стороны фронтонов дома, уместна только в тех случаях, когда кровля выполнена из гибкой черепицы. Профиль фронтонной планки напоминает букву Т — плоскость обрезана с одной стороны, выполняя функцию направляющей. Фронтонный капельник выступает в роли ограничителя — он не позволяет каплям стекать с крыши на фасад здания, а корректирует движение струи, направляя ее вниз.

Некоторые нюансы фронтонного карниза, которые следует учесть в момент установки:

чтобы поток жидкости был направлен от фронтона, первым устанавливается кровельный карниз;
после закрепления элементы подрезают, соединяя с карнизными модулями;
кровельные гвозди вбиваются шагом 10 см;
для надежности крепежи рекомендуется пробивать в шахматном порядке;
верхний устанавливается на нижний с нахлестом 2 см;
для повышения изоляционных свойств конструкции по окончании кровельных работ капельники и стыки промазывают слоем специальной мастики.

Этапы монтажа

Монтажные работы начинаются с подготовки комплекта инструментов и крепежей, которые понадобятся в процессе. В набор входят:

ножницы по металлу;
молоток;
оцинкованные кровельные гвозди с широкой шляпкой.

Некоторые строители предпочитают выполнять крепление не гвоздями, а саморезами. В этом случае, помимо комплекта саморезов с прессшайбой размером 15-20 мм, понадобится шуруповерт.

Монтаж даже у неопытных мастеров не вызывает затруднений. Планка накладывается поверх обрешетки и крепится к крайним рейкам при помощи гвоздей или саморезов. Однако необходимо учесть ряд нюансов, а именно последовательность и своевременность кровельных работ. Конструкция только тогда будет в полной мере выполнять возложенные функции, когда будут соблюдены три условия:

уже собрана система ливнестоков или установлены кронштейны под желоба;
установлена лобовая доска и произведена подшивка свесов кровли;
еще не выполнена укладка кровельного материала.

Подрезку элементов в местах стыков лучше производить не болгаркой или электропилой, а ножницами по металлу.

В целом порядок установки будет выглядеть так:

Монтаж карнизных капельников. Работу можно начинать с правого или левого края ската — принципиального значения стартовая точка не имеет. Не нужно подрезать первый элемент — его укладывают ровно, закрепляя к доске обрешетки, ориентируясь на первый сгиб. В идеале между торцовой частью ската и сгибом капельника должен быть соблюден промежуток, равный 10 мм.
По такой же схеме устанавливаются все остальные планки по всему периметру кровли. Не стоит забывать о нахлесте, который должен составлять 2 см, и рекомендованном шаге гвоздей — 15 см. Не нужно спешить забивать последний гвоздь, который приходится на край капельника. Следует подгадать крепление так, чтобы этим гвоздем одновременно были зафиксированы два элемента, уложенные внахлест.
Фронтонная капельная конструкция устанавливается после карнизной с одной отличительной особенностью. Крепить фронтонные элементы следует с нижней части ската. При этом стартовый капельник необходимо будет уложить поверх карнизного.

Желоб водостока крепится только тогда, когда фронтонная конструкция будет окончательно зафиксирована и проверена на прочность. Трубы для водоотведения рекомендуется выводить по углам строения, в зоне дверей. Если нет возможности состыковать детали при помощи гвоздей или саморезов, допускается использование хомутов или муфт.

Завершаются работы установкой колена, которое будет отводить воду подальше от фундамента. Конструкцию желательно продумать так, чтоб поток был направлен непосредственно на дренажные канализационные решетки.

Чтобы система водоотведения работала эффективно и без сбоев, ее необходимо периодически осматривать. Листья, ветки и прочий мелкий мусор может засорять канавки, препятствуя свободному стоку воды. Своевременное удаление засоров продлит срок службы капельников и поможет создать здоровый микроклимат в доме.

Капельники — виды, назначение, изготовление, размеры, монтаж

Виды, назначение, изготовление и монтаж капельников.

В устройстве кровли из гибкой черепицы обязательным комплектующим элементом являются капельники, которые так же называют кровельными планками.

Капельники для крыши — это специальные планки из тонколистового металла, имеющие определённые загибы. Капельники являются комплектующим материалом для кровли. Наличие капельников для кровель с битумной черепицей обязательно.

За редкими исключениями, монтаж гибкой черепицы начинается непосредственно с установки капельников.

Капельники — кровельные планки

Для гибкой черепицы капельники бывают двух видов:

Карнизные капельники
Фронтонные капельники

А так же различают по типу материала:

Карнизный капельник устанавливается на карнизах крыши. Имеет два загиба: первый загиб делит капельник на фартук и юбку; второй загиб создаёт ребро жёсткости на юбке капельника.

торцовая планка, фронтонная планка.

Фронтонные капельники устанавливаются на фронтонных краях скатов крыши. В отличии от карнизных, на фронтонных капельниках — три загиба, делящих капельник на фартук, ступеньку и юбку.

В устройстве кровли капельники имеют несколько функциональных предназначений. Так, карнизные капельники несут функцию безопасного отвода воды (дождевой, талой, росы) с крыши, тем самым защищая лбы на карнизах крыши от намоканий. При наличии водосточной системы, карнизные капельники служат направляющими по которым вода попадает в водосточный желоб.

Фронтонные капельники так же имеют несколько функционалов. Во-первых, они являются преградой для попадания воды на фронтонные свесы крыши, тем самым защищая их (свесы)от намоканий, направляя воду со ската крыши на карниз. Во-вторых, фронтонные капельники являются обналичниками фронтонных краёв крыши и придают кровле правильный завершённый вид.

Как и из чего делают капельники

Изготавливают капельники из тонколистового металла на специальных станках «листогибах». Материалом капельников предназначенных для кровли из битумной черепицы является устойчивый к коррозии полимерный листовой металл толщиной от 0,35 до 0,5 мм. Это может быть как просто полиэстер (маркируется как PE), так и матовый полиэстер (маркировка PEMA).

Цвет капельника подбирают под цвет кровли согласно цветовому артиклу. Для полимеров это цветовые каталоги Ral и RR (в зависимости от производителя).

Стандартный полиэстер (глянец) — материал с меньшими техническими показателями и как следствие более дешёвый. Имеет гладкую поверхность. При солнечном свете даёт блеск.

Как правило, на цветную сторону глянца наносят полиэтиленовую плёнку, защищающую покрытие от царапин при транспортировке, резке и гибке металла.

Матовый полиэстер — материал аналогичный стандартному, но имеющий совершенно другой внешний вид. Поверхность матового полиэстера имеет микроскопические неровности, благодаря чему солнечный свет отражается по другому и поверхность не блестит. Его поверхность имеет вид более природного (натуррального) материала. Характеристики у матового листа выше чем у глянца, соответственно и цена дороже.

Как уже было выше сказано, изготавливают капельники на листогибах. На них так же делают лобовые и планки примыканий, комплектующие для металлочерепицы, всевозможные отливы и прочие изделия.

Размеры капельников

Размеры капельников могут варьироваться в зависимости от разных условий. Так, длина капельников зависит от возможностей листогиба и исходной длины листового металла. Понятно, что из метрового листа невозможно сделать три метра. Так же и листогибы имеют ограничения в длине гиба (от 1,25 м до 4,00 м в зависимости от станка).

Раскладка (суммарные размеры гибов) капельника тоже может быть переменной, в зависимости от задач. Как правило, она базируется от размера 1,25 метра — заводской ширины полимерных листов.

Стандартные размеры капельников наработанные компаниями специализирующимися на монтаже гибкой черепицы следующие:

Длина капельников — 2 метра. При такой длине гибы выдерживают жёсткость и планки не деформируются до момента их установки.

Размер карнизного капельника в развёртке от 20 см. Угол (или градус) гиба для карнизного капельника зависит от уклона крыши.
Размер фронтонных капельников в развёртке — 25 см.

Указанные выше размеры для обоих типов капельников не являются обязательными к исполнению и могут отличаться, но именно такие размеры наработаны лучшими практиками.

Монтаж капельников

Инструменты и материалы необходимые для монтажа капельников:

Ножницы по металлу;
Молоток;
Гвозди оцинкованные кровельные с большой шляпкой;
Если капельники планируется крепить саморезами — тогда необходим шуруповёрт и саморезы с пресшайбой размером 15-20 мм. Но более удобное крепление для монтажа — это крепление кровельными гвоздями.

Если капельники имеют плёночное покрытие, то перед монтажом обязательно следует очистить плёнку с капельника.

На карнизах крыши поверх подкладочного слоя устанавливают карнизные капельники (карнизные планки).

Монтаж капельников осуществляют при помощи кровельных гвоздей. Монтируется капельник поверх подкладочного слоя. Гвозди пробиваются примерно через 10-15 см. Нахлёстность капельников одного на другой должна составлять не менее 2 см. Для лучшей стыковки капельник зарезают, то есть срезают уголок ребра жёсткости капельника примерно 20 мм. Затем капельник местом зареза вставляют во внутрь уже установленного капельника и задвигают вплотную к зарезке.

Фронтонные капельники монтируют на фронтонных частях крыши поверх подкладочного слоя. Монтаж следует производить от карнизной части крыши к её коньку. В месте карниза фронтонный капельник зарезают и сводят с карнизным капельником давая направление для воды и отвода её от фронтона (фото снизу).

Пробивается фронтонный капельник кровельными гвоздями через 10 см в шахматном порядке. Нахлёст верхнего капельника на нижний 2 см.

Обязательно!!! После монтажа битумной черепицы места фронтонных капельников проклеиваются битумным кровельным клеем (кровельной мастикой) при помощи шпателя или строительного пистолета-шприца (если мастика в тубах).

Фронтонный капельник на крышах с малым уклоном (пологие крыши) можно заменить карнизным капельником.

Если конструкция крыши предполагает наличие водосточной системы, то сначала монтируется в карнизной части крыши кронштейны для крепления водосточного жёлоба. Это желательно для дальнейшего облегчения монтажа водосточных желобов. Если кронштейны водосточных желобов предназначены для крепления на скате (скатные кронштейны), обязательным является изначальный монтаж кронштейнов.

Гибкая черепица

Кровельные плитки серии Duration®

Гибкая черепица

Если Вы не знаете чем лучше резать битумную черепицу, для вас будет полезна данная…

Системы безопасности

Что такое флюгарка. Вы ещё не знаете, что такое флюгарка? А может Вы ищете как называется…

Источник: https://krovli.club/krovli/gibkaya-cherepitsa/kapelniki

Капельник для мягкой кровли — Кровля и крыша

Обустройство крыши – это ответственная работа. Она защищает от дождя, снега и других атмосферных осадков. От качества ее выполнения зависит надежность и долговечность всего дома. Поэтому важно сделать ее правильно.

Общая конструкция крыши состоит из разных элементов, которые выполняют определенные функции. Так, есть несущие и защитные детали. Роль, что одних, что вторых очень велика. В основном в качестве защитного элемента выступает капельник. Он отвечает за отвод воды, которая образовывается после дождя, снега и других осадков. Если его не продумать заранее, то она будет течь на фасад. Это приведет к появлению грибка, плесени и прочего. Также это может стать причиной вымывания цемента из стен, гниения деревянных отсеков. В итоге со временем не только крыша потребует замены, но и дом разрушится.

Капельник: что это и для чего нужен

После выпадения осадков на крыше собирается вода. Она создает на нее определенное давление, а потом начинает стекать вниз. При этом она остается на даже самых маленьких выступах, и со временем пропитывает кровлю насквозь. Таким образом, вода перетекает на нижнюю часть кровли. Сначала небольшое количество, а потом вследствие новых осадков оно увеличивается.

Так как в конструкции крыши присутствуют деревянные детали, они от повышенного количества влаги начинают портиться. На ней образуется плесень и грибок, которые приводят к порче всей крыши, а в дальнейшем – и всего дома. Всем известно, что крыша – это основной его защитный элемент. Если она разрушится, то здание подвергается негативным природным факторам, и жить в нем будет невозможно.

К основным функциям капельника на крыше относят:

упрочнение крыши;
улучшает и дополняет внешний вид общей конструкции здания. Делает его привлекательным и завершенным;
защищает от ветра и различных осадков: дождь, снег и прочее;
выполняет отвод сточных вод.

Данные функции относят и к его достоинствам, объясняя необходимость установки.

Внешний вид капельника

Капельник на крыше сразу заметен. Он представлен в виде обычного листа железа, на котором нанесен полимерный материал для защиты от коррозии. Внешняя его сторона может быть как матовой, так и глянцевой; отличаются своими техническими характеристиками и стоимостью. Так, первый вариант конструкции немного дороже. Он отличается тем, что его вид приближен к природному. К тому же отсутствует блеск.

При этом выбор цветовой гаммы капельников достаточно богат. Это позволяет подобрать его к любой кровле так, чтобы конструкция была привлекательна и гармонична.

При обустройстве крыши в основном используется капельник стандартного размера. Его длина составляет не более двух метров. Такие размеры достаточно удобны не только в процессе эксплуатации, но и установки. Что касается сгибов капельников, то их размер зависит от определенных факторов. Главные из них состоят в том, с какой целью конструкция используется и при каких условиях выполняется монтаж.

Этапы установки

Установка капельника – несложная работа. Она может выполняться как с помощью профессионалов, так и своими руками. При этом есть ряд этапов, которые необходимо проводить последовательно. Первое, что требуется сделать, – это установить деталь по краю кровли. При этом водоотвод должен быть направлен в вертикальном положении. Располагается весь элемент по всему периметру. Это обеспечит качественную сборку жидкости, которая образуется после осадков, без застоя. Кроме этого, капельник способен защитить дом от ветра.

Для мягкой кровли в основном используют другой способ монтажа. Он заключается в использовании фронтальной технологии. Так, капельник крепится на край фронтов в Т-образном виде. Это позволяет образовать несколько загибов, которые имеют свое направление. Они получили разные названия: фартук, ступенька и юбка.

Для других крыш применяется карнизный способ установки капельника. Он обеспечивает сборку воды и отвод ее на землю или в специальное место. Крепится данная конструкция на карнизы кровли.

Установка кровли выполняется по следующей схеме:

крепление кронштейнов, в которых будет находиться водосточный желоб;
крепление капельника на краю доски;
зацепление фартука за желоб. При этом необходимо выполнять сильного натягивания для плотной фиксации;
крепление конструкции к настилу или подготовленной обрешетке с помощью оцинкованных гвоздей. Выполняется этот процесс с шагом 25 мм;
оформление стыков выполняется саморезами, которые предназначены для работы по металлу.

Такая конструкция устанавливается на разных крышах. Но есть такие, на которых они являются первой необходимостью. К ним относят мягкие кровельные покрытия. Как показывает практика, если не оборудовать на них капельник, то они быстро придут в негодность.

Капельники для мягкой кровли: что это, для чего нужны, установка
Устанавливаем капельник на мягкую кровлю Обустройство крыши – это ответственная работа. Она защищает от дождя, снега и других атмосферных осадков. От качества ее выполнения зависит надежность и

Источник: krovlyamoya.ru

[content-egg module=GdeSlon template=compare]

Установка капельника на крыше является очень важным этапом. Это устройство способствует безопасному отводу осадков от края крыши к водосточному желобу. Отсутствие капельника приводит к тому, что вода с крыши будет попадать непосредственно на фасад. Это становится причиной образования грибка и плесени, а также вымывания строительной смеси из кладки. Выполняемая функция определяет конструкцию капельника, которая может быть одинарной или состоять из нескольких элементов.

Что такое капельник и зачем он нужен

Постоянный контакт деревянных поверхностей с водой вызывает процесс гниения и последующее разрушение, поэтому капельник для крыши устанавливают в следующих случаях:

Повышение прочностных характеристик кровли.
Улучшение эстетических свойств общего вида крыши.
Защита от ветра.
Отвод потока стекающей воды.

Перед тем, как крепить капельник на крыше, необходимо изучить некоторые правила:

Деталь устанавливают по краям крыши.
Направляют вертикальный отвод воды.
Располагать капельник следует таким образом, чтобы сбор воды от осадков проходил по всему периметру, предотвращая застой жидкости.
Капельник должен защищать здание от потока ветра.
Использовать элементы можно на любом типе кровельного материала, а вот на мягкой кровле они просто необходимы. В связи с этим может возникнуть проблема, как правильно установить капельник.

На сегодняшний день капельники являются одной из составляющих частей крыш из черепицы, которая может быть изготовлена из битума, керамики или металла. Этот элемент кровли устанавливают по краю крыши, а также над оконными и дверными проемами.

Капельник карнизный

Название элемента определяется местом расположения, так как установка выполняется на карнизе крыши. Деталь имеет два загиба: первый разделяет его на юбку и фартук, а второй выступает в качестве ребра жесткости.

В развернутом виде капельник имеет размеры 10:4:1 см при длине изделия 2 м.

Если конструкция крыши предполагает вхождение в конструкцию водосточной системы, то предполагается установка дополнительных кронштейнов для желоба. При монтаже это во многом упрощает работу.

Устройство капельника на кровле имеет свои особенности:

Если поверхность капельника защищена специальной пленкой, то ее нужно удалить непосредственно перед монтажом.
Фиксацию рекомендуется выполнять только кровельными гвоздями с шагом 15 см.
Капельники устанавливаются внахлест не меньше 2 см.
Подрезая уголки ребер жесткости, можно обеспечить более качественную стыковку.
По окончании работы планки вставляют в места подреза и плотно сдвигаются.

Источник: https://krovlyaikrysha.ru/kapelnik-dlya-myagkoy-krovli.html
