Как закрепить деревянную обрешетку к металлическому каркасу?

В этой статье:

Способы крепления деревянных деталей к бетону и кирпичу, металлу, газобетону и гипсокартону

Все фото из статьи

В процессе строительства часто возникает потребность в креплении деревянных элементов к конструкциям из кирпича, бетона, газобетона и металла. Чтобы результат работ был надежным и долговечным, необходимо знать виды крепежных элементов и особенности использования того или иного варианта.

Современные технологии позволили разработать множество решений, которые обеспечивают высокую прочность и позволяют провести монтаж самостоятельно, именно этому вопросу и будет посвящена данная статья.

На фото: крепление деревянных балок перекрытия к армопоясу может производиться разными способами, но использование перфорированных уголков – один из самых популярных вариантов

Что следует знать о данном виде работ

Перед тем, как начать монтаж, необходимо ознакомиться с несколькими важными нюансами, которые позволят обеспечить высочайшую надежность:

Свойства древесины	Не забудьте о том, что данный материал при перепадах температуры и влажности может расширяться, поэтому обязательно оставляйте зазор для того, чтобы компенсировать линейные изменения размеров. Это позволит избежать множество неприятностей в дальнейшем и избавит от неприятных сюрпризов в виде трещин на финальной отделке
Соответствующая защита конструкций	Для того чтобы конструкции служили как можно дольше, обязательно обработайте их перед установкой специальным составом, который защитит материал от плесени и вредителей, а также значительно снизит вероятность возгорания. Лучше использовать трудновымываемые варианты, которые глубоко проникают в структуру
Использование качественных материалов	Не рекомендуется применять дерево с высокой влажностью, так как после установки элементы может повести, что нарушит геометрию конструкции. Кроме того, при высыхании в ненадлежащих условиях на поверхности могут образовываться трещины, что снижает надежность конструкций
Правильный выбор способа крепления	Для разных ситуаций могут подходить различные варианты проведения работ, универсального решения не существует, поэтому следует разобраться в плюсах и минусах того или иного способа. Это позволит подобрать оптимальный крепеж

Важно!Иногда приходится исходить из существующей ситуации, когда стены возведены, но даже в таких случаях можно добиться отличного результата работ.

Нужно не экономить на крепежных элементах для деревянных констуркций и выбирать самые надежные из них.

Крепление балок в деревянном доме в наше время производится с помощью специальных высокопрочных опор

Обзор основных вариантов крепления

Выбор того или иного решения зависит от основания, к которому будет осуществляться крепеж, веса конструкций и их расположения. Существует множество способов, мы рассмотрим самые широко распространенные и популярные из них и отталкиваться будет от материала, к которому будет присоединяться деревянное изделие.

Бетон и кирпич

Тут все зависит от того, какие элементы необходимо установить:

Крепление деревянного бруса к бетонной стене осуществляется с помощью дюбелей быстрого монтажа либо специальных металлических анкеров. Работы довольно просты и производятся следующим способом: в деревянном бруске сверлятся отверстия через определенное расстояние, диаметр которых должен быть равен размеру крепежа, в стене также высверливаются отверстия определенной глубины, для надежности длина элемента в стене должна быть в два раза больше толщины бруска.

Дюбели – удобный вариант, который очень просто использовать: в стену вставляется пробка и в нее забивается гвоздь, который распирает хвостовик и надежно держит элемент

Крепление деревянных балок перекрытия к стене лучше осуществлять с опорой на перегородку или стену, но в крайнем случае можно использовать специальные опоры, которые надежно крепятся к бетону и передают нагрузку стене, что обеспечивает высокую надежность конструкции. Самое важное в этом случае – использование массивных анкеров, ведь они будут держать всю систему.

Опоры бруса используются очень широко и хорошо зарекомендовали себя, как и другие металлические крепления для дерева

Крепление деревянных стоек к бетонному основанию проще всего производить с помощью специальных анкерных оснований. Под них высверливается отверстие, и элементы аккуратно забиваются, после чего вы получаете готовый соединительный узел, который надежно фиксирует элемент, не позволяя тому сдвигаться под воздействием нагрузок в процессе эксплуатации. Для сложных случаев можно использовать специальную регулируемую опору, которая оснащена резьбовым узлом.

Регулируемые опоры позволяют выставить конструкцию максимально точно, крепление деревянной стойки к бетону с их помощью – очень простой и быстрый процесс

Важно!
Что касается опорных узлов, то они могут применяться на разных видах оснований, единственная разница —конфигурация крепления к поверхности, это может быть площадка (для всех типов материалов) или штырь (для бетона и кирпича).

Металл

Крепление дерева к металлу имеет свои особенности, рассмотрим их более подробно:

Часто застройщики при проведении работ своими руками выбирают в качестве усиливающего элемента металлический швеллер. Этот вариант очень привлекателен с точки зрения надежности и простоты процесса, вам необходимо проложить швеллера, после чего вставить в них деревянный брус, для этого конфигурация элементов должна совпадать, поэтому иногда концы элементов надо зарезать.Очень важно, чтобы балки хорошо держались на полочке швеллера
Специальные саморезы для крепления дерева к металлу имеют сверловой наконечник и резьбу для того, чтобы они надежно держались в материале. Шляпка может быть как под отвертку, так и под ключ (чаще всего на 8), для проведения работ заранее приобретите специальную биту для шуруповерта.

Так выглядит саморез для крепления деревянных элементов к металлу

Важно!
Если толщина металлических элементов велика или они имеют повышенную твердость, то рекомендуется предварительно делать отверстия с помощью сверла, диаметр которого должен быть на 2 мм меньше саморезов, используемых при работе.

Газобетон

Этот материал имеет свои особенности, поэтому для него используется следующий крепеж:

Специальные нейлоновые дюбели, которые могут иметь разные конфигурации, для их использования необходимо ознакомиться с рекомендациями, которые дает инструкция на упаковке, там будет указано, каким сверлом и какой глубины нужно делать отверстие и какие саморезы использовать для фиксации. Это самый простой и быстрый вариант, и ниже на фото показаны некоторые конфигурации изделий данного типа.

Для блоков необходимы специальные крепежные элементы

Для более массивных конструкций рекомендуется использовать крепления из металла, они имеют зубцы, которые при закручивании самореза нужного диаметра расходятся и врезаются в газобетон, обеспечивая высочайшую надежность.

Металлический крепеж отличается повышенной надежностью

Если производится крепление деревянной лестницы к перекрытию из газобетона, то может понадобиться дополнительное укрепление с помощью резьбовой шпильки, которая идет насквозь и обеспечивает высочайшую надежность.

Гипсокартон

Сразу отметим, что к этому материалу нельзя крепить тяжелые конструкции, но небольшие элементы можно зафиксировать очень надежно с помощью следующих изделий:

Дюбель «дрива» представляет собой узел со сверлом на конце или без него, первый вариант предпочтительнее, так как не нужно сверлить отверстие.
Дюбель «бабочка» вставляется в отверстие, с помощью самореза распирается изнутри и держит элемент. Его цена невелика, зато работы проводить очень удобно.

Дерево к гипсокартону крепится легко и быстро

Вывод

в этой статье расскажет дополнительную информацию по данной теме. В целом стоит отметить, что соблюдение простых рекомендаций и использование качественного крепежа являются главными слагаемыми надежности соединений.

Источник: https://rubankom.com/obrabotka/kreplenie/651-sposoby-krepleniya-derevyannyh-detalej

Как монтируется металлическая обрешетка для крыши?

Вопрос правильного конструирования и монтажа кровли является принципиальным для застройщиков, ведь она является первым барьером, отделяющим жилище человека от окружающей среды и ее неблагоприятных явлений.

Залогом прочности и высокой несущей способности конструкции считается грамотно рассчитанная стропильная система, состоящая из множества взаимосвязанных опорных элементов. Функции по распределению веса кровельного пирога в большей степени ложатся на обрешетку, к которой крепится гидроизоляционное покрытие.

Этот важнейший элемент каркаса позволяет скатам держать форму и переносить интенсивные снеговые нагрузки. В этой статье мы расскажем, чем металлическая обрешетка отличается от деревянной, и в каких случаях она применяется.

Устройство и функции

Обрешетка из металлического профиля – специальный настил, устанавливаемый на стропильные ноги каркаса кровли. Она представляет собой стальные уголки, трубы круглого или квадратного сечения, закрепленные перпендикулярно стропилам с определенным промежутком. Установка такого настила необходима, так как она выполняет следующие функции:

Равномерно распределяет вес кровельного пирога между стропилами. Вес одного только кровельного покрытия может составлять о 50 кг/м2, поэтому ему требуется дополнительная поддержка особенно в зимний период, когда к постоянным нагрузкам на крышу добавляется снеговая.
Придет жесткую форму скатам. Некоторые современные кровельные материалы (ондулин, битумная черепица, кровельные мембраны) являются в разной степени эластичными и не способны самостоятельно держать форму, поэтому для их настила необходимо сделать деревянную или металлическую обрешетку.
Служит основой для крепления кровельного материала. Обрешетка, рейки которой установлены с одинаковым шагом, позволяет надежно и качественно зафиксировать кровельное покрытия, а также существенно ускоряет этот процесс.
Усиливает стропильный каркас в особо уязвимых местах. В местах, на которые ложится большой вес (ендовы, места крепления снегозадержателей и водосточных желобов) дополнительные рейки обрешетки увеличивают жесткость и несущую способность конструкции.

Обратите внимание! Конструкция и материал, из которого нужно сделать обрешетку для крыши, зависит от уклона конструкции, веса эксплуатационных характеристик кровельного покрытия, а также климатических условий региона, где происходит строительство.

Устройство металлического стропильного каркаса и обрешетки

Виды

В зависимости от веса кровельного покрытия, уклона крыши и погодных условий конструкция стропильного каркаса может изменяться. В частности, металлическая обрешетка конструируется в соответствии с расчетом максимальных нагрузок, которые на нее ложатся в процессе эксплуатации. Существует несколько разновидности обрешеток:

Решетчатая. Обычная или решетчатая обрешетка для кровли представляет собой настил из уголков или пустотелого металлопрофиля, уложенного перпендикулярно стропилам, с шагом 25-45 см. Такая конструкция подходит для монтажа большинства листовых кровельных материалов, так как обладает высокой прочностью и несущей способностью.
Сплошная. Сплошной обрешеткой называют настил из реек, уложенных на расстоянии не более 1 см между друг другом. Такая конструкция монтируется, если кровельный материал, используемый для перекрытия крыши, не имеет собственной жесткости или имеет внушительный вес, то есть для монтажа керамической черепицы, битумной черепицы и других рулонных покрытий.
Разреженная. Разреженной обрешеткой называют конструкцию с увеличенным расстоянием между элементами. Ее шаг может составлять более 50 см. Этот вариант кровельной обрешетки используется для установки жестких гидроизоляционных материалов, к примеру, шифера с целью снижению веса кровельного пирога и нагрузки на несущие стены сооружения.

Учтите! Чем меньше угол наклона скатов, чем более пологая крыша, тем больше на нее ложится нагрузка, из-за того, что снег, талая и дождевая влага накапливаются на ней. Поэтому такие кровельные конструкции нуждаются в более надежной обрешетке с уменьшенным расстоянием между элементами.

Виды металлической обрешетки

Достоинства

Раньше в частном домостроении наиболее распространённым материалом, из которого чаще всего изготавливалась обрешетка, считалась древесина. Этот легкий, недорогой и повсеместно распространённый материал отлично справлялся с возложенными на него функции. Однако, в последнее время его стали заменять более дорогим металлопрофилем. Металлическая обрешетка, в отличии от деревянной, обладает следующими преимуществами:

Большая несущая способность при относительно легком весе. Эта особенность конструкции гарантирует, что сделанный из маловесного металлического профиля настил не увеличить вес кровельного пирога и нагрузку на несущие стены или фундамент.
Возможность перекрытия кровель большого размера. Благодаря тому, что металлический профиль имеет большую длину, а также легко соединяется с помощью сварки, он подходит для монтажа крыш производственных сооружений.
Высокая устойчивость к коррозии. Сталь, из которой изготавливается металлические профили для сборки стропильного каркаса, не подвергается коррозии при контакте с водой, поэтому служит обрешетка из этого материала намного дольше деревянной.
Негорючесть. Обрешётка из металла выдерживает высокие температуры без деформаций, не горит, а также не поддерживает горение, поэтому считается более безопасным материалом для изготовления обрешетки по сравнению с натуральной древесиной.

Обрешетка из металлопрофиля под профнастил

Важно! Современные строительные стандарты и нормы рекомендуют использовать металлическую обрешетку при перекрытии сооружений с высоким риском возгораний (производственные постройки, бани, здания со сложным технологическим оборудованием), а также крыш с длиной скатов более 6 метров.

Монтаж

Монтаж металлической обрешетки выполняется в процессе возведения кровли после окончания процесса сборки стропильного каркаса. Если обрешётка изготавливается из металлопрофиля, то и остальные элементы стропильной системы целесообразно будет изготовить из этого же материала, сопоставимого по весу и величине сечения. Соединять между собой элементы можно с помощью крепёжных элементов из нержавеющей стали или посредством сварки. Монтаж обрешетки происходит следующим образом:

Сначала устанавливают стропильные пары каркаса и укрепляют их с помощью подкосов или временных распоров. Важно, чтобы стропила верхними ребрами образовывали ровную плоскость, на которую удобно будет закреплять кровельное покрытия.
Сверху стропил расстилают гидроизоляционное покрытие, которое должно защитить термоизоляционный материал и каркас от проникновения конденсата и атмосферной влаги.
Если обрешетка относится к двойному типу, то вдоль стропильных ног фиксируют рейки контробрешетки, чтобы создать между ними и кровельным материалом вентиляционный зазор.
Затем происходит фиксация реек обрешетки с заранее выбранным шагом. Крепить элементы между собой можно с помощью сварки или саморезов из нержавеющей стали с резиновым уплотнителем.

Опытные мастера считают, что монолитная сварная обрешетка из металлических уголков или профиля обладает максимальной несущей способностью, а потому выдерживает интенсивные снеговые и ветровые нагрузки, которыми славится русская зима. Для увеличения устойчивости конструкции к коррозии ее покрывают краской.

Профиль, используемый для монтажа металлической обрешеткиШаг обрешетки под профнастил

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/obreshetka/metallicheskaya-obreshetka.html

Обрешётка под вагонку, монтаж профилей и каркаса

Монтаж вагонки должен проводиться на предварительно выровненное основание из фанеры или листов ДВП. Не всегда есть возможность использовать подобные материалы в качестве базовой поверхности, поэтому многие строители используют для крепления панелей выровненную обрешётку из дерева, металлического профиля или пластика. В нашей статье ознакомимся с предназначением каркаса и нюансами его монтажа.

Зачем нужна обрешётка под вагонку? Использовать листы ДВП или фанеру для выравнивания основания не всегда экономически выгодно. Кроме этого подобные изделия не смогут сгладить все неровности. Прикрепить вагонку даже к идеально выровненным бетонным или кирпичным стенам тоже невозможно. В данном случае для закрепления панелей нужно использовать дюбеля, что только усложнит работу.

Выходом из сложившейся ситуации станет предварительная установка каркаса из деревянных реек или металлического профиля. Обрешётка представляет собой сетку с определённым расстоянием между направляющими. С её помощью можно не только уменьшить расход материала, но и идеально выровнять поверхность.

Деревянный или металлический профиль выбрать?

В современном строительстве используют несколько типов материала для изготовления обрешётки, но мы ознакомимся с самыми распространёнными изделиями. Первое место по популярности занимает известное всем дерево.

Для изготовления каркаса под вагонку применяются бруски квадратного сечения с размером стороны от 2,5 до 5 сантиметров. При выборе подобного материала следует помнить, что рейки должны выдерживать нагрузку от покрытия и не забирать полезного пространства комнаты. Поэтому для фиксации лёгких планок подбирайте рейки небольшого сечения.

Несмотря на распространённость деревянных направляющих у таких изделий есть свои недостатки:

воспламеняемость;
недостаточная устойчивость к воздействию влаги;
возможность повреждения поверхности грибком и плесенью.

Улучшить технические характеристики дерева можно путём пропитки изделий антисептиками и антипиренами.

Улучшенными свойствами обладает металлический профиль. Он выполнен в виде оцинкованного уголка, не боится влаги и резких перепадов температур, не гниёт и не коробится. Единственным недостатком таких изделий следует назвать высокую стоимость.

Необходимые инструменты

Для упрощения монтажа деревянной или стальной обрешётки нужно подготовить соответствующий инструмент и материалы:

деревянные рейки определённого сечения или металлический оцинкованный брус;
саморезы (дюбеля);
ножовка или лобзик для обрезки вагонки;
болгарка, используется для подрезки металлического профиля;
топор;
электродрель для сверления отверстий под дюбеля;
рулетка и карандаш;
шнур;
строительный уровень;
отвёртка или шурупровёрт на аккумуляторе;
антисептики и антипирены для обработки дерева от гниения, появления грибка и плесени.

При использовании деревянного бруса для устройства обрешётки под вагонку выбирайте только качественные изделия. На их поверхности не должно быть сколов, сучков и трещин. От качества материала каркаса будет зависеть долговечность всего покрытия. Решающим фактором здесь считается влажность. Этот показатель для древесины не должен превышать 16% иначе материал будет деформироваться во время эксплуатации, что приведёт к появлению неровностей на обшивке.

Направляющие каркаса закрепляются на кирпичной или бетонной стене при помощи дюбелей. Для фиксации на деревянное основание будет достаточно саморезов. Для упрощения работы по монтажу обрешётки под вагонку необходимо использовать шурупы нужной длины, а также подкладывать деревянные клинышки под рейки в местах провисания.

Разметка поверхности под каркас

На начальной стадии установки каркаса необходимо провести разметку стен для установки металлического профиля или деревянных реек. Для этого обычно используется карандаш (мел) и строительный уровень. Сначала определяются с расположением вагонки, оно может быть горизонтальным или вертикальным. В соответствии с выбранным способом крепления планок подбирают метод фиксации каркаса. В любом случае направляющие монтируются перпендикулярно к фиксации отделки.

Теперь нужно обработать деревянные рейки и стены противогрибковыми препаратами и провести разметку базовой поверхности. Шаг направляющих каркаса подбирают кратным 40…60 сантиметрам. Чем больше будет элементов в обрешётке, тем прочнее конструкция.

Для получения качественного идеально выровненного каркаса используется строительный уровень. Этот прибор позволяет точно выставить рейки по линиям разметки. Для выравнивания направляющих в одной плоскости в нижней и верхней части стены натягивают леску по показаниям строительного уровня. В дальнейшем бруски подгоняют под шнур, в местах провисания изделий устанавливают деревянные клинья, которые прикрепляются к основанию саморезами.

Монтаж деревянной обрешетки для вагонки

Процесс установки деревянной обрешетки под вагонку проходит по следующему алгоритму:

Обрабатываем деревянные изделия антисептиком.
Наносим разметочные линии на стене.
Для создания ровной плоскости закрепляем профиля в верхней и нижней части стены, затем по углам помещения.
Когда все элементы будут зафиксированы приступаем к монтажу горизонтальных или вертикальных реек.

Каждый из элементов устанавливаем по показаниям строительного уровня. При необходимости под направляющие в местах значительных зазоров со стеной подкладываем кусочки пластика. Можно использовать для этого и деревянную щепу, но она не выдержит продолжительной эксплуатации. Для надёжности крепления каркаса рекомендовано использовать саморезы разной длины.

Вся электропроводка под каркасом укладывается в гофру, что предотвратит возможное возгорание материала.

Чтоб придать деревянной обрешётке устойчивость к воздействию влаги все профили пропитывают водоотталкивающим раствором.

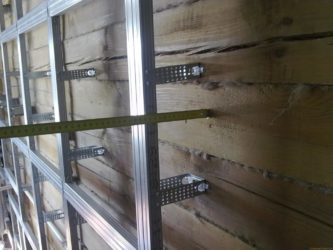

Монтаж металлического каркаса для вагонки

Технология установки металлической обрешетки под вагонку похожа с монтажом деревянного каркаса.

Сначала в верхней и нижней части стены натягиваем шнур, который будет служить ориентиром для направляющих.
Наносим на стене разметочные линии через каждые 40-60 сантиметров и устанавливаем по их направлению металлические подвесы.
Эти детали закрепляются на базовой поверхности при помощи дюбелей или саморезов.
Теперь можно переходить к установке металлического профиля для каркаса. Верхнюю и нижнюю сторону каждого элемента подгоняют под шнур и закрепляют на обхватах шурупами.
Теперь необходимо проверить положение направляющего строительным уровнем и провести фиксацию в местах установки подвесов.

Для упрощения работ по выравниванию каркаса обрешетки рекомендовано использовать лазерный нивелир. Лучи этого прибора будут служить ориентиром для установки профилей.

Крепление вагонки к обрешётке

Закрепление вагонки на каркасе зависит от типа материала и вида направляющих. Так фиксация отделки на металлическом профиле происходит при помощи саморезов.

Пластиковые изделия к деревянным деталям закрепляют скобами степлера, а деревянные материалы фиксируют гвоздями.

Для получения идеальной поверхности используются кляймеры. Такие детали фиксируются в деревянных или стальных направляющих шурупами. Выступающая часть кляймера надёжно удерживает паз вагонки. Чем больше фиксаторов удерживают конкретное изделие, тем прочнее будет покрытие.

(Visited 2 043 times, 2 046 visits today)

Источник: https://homelifehack.ru/strojmaterialy/vagonka/obreshyotka-pod-vagonku-montazh-profilej-i-karkasau/

Обрешетка под сайдинг из металлопрофиля

Строительная индустрия развивается по пути упрощения и ускорения производства работ, а также улучшения качества строительных материалов. На смену тяжелым и громоздким строениям приходя легко возводимые конструкции, созданные из унифицированных элементов.

Такая тенденция прослеживается и в области строительства, связанной с фасадами. Легкий и надёжный каркас с прочно облицовкой – вот облик современного фасада жилых, общественных и производственных зданий.

Навесные фасады подразделяются на два вида:

Обычные. Между облицовочным материалом и стеной (или утеплителем) нет воздушной прослойки. Такой способ применяется редко из-за неудовлетворительных эксплуатационных характеристик.
Вентилируемые. Между облицовочным материалом и стеной (или утеплителем) предусмотрен вентиляционный зазор шириной 40-100 мм, по которому циркулирует воздух.

Для облицовки применяются разные материалы: металлически, деревянный или пластиковый сайдинг, профилированные листы, композитные кассеты, керамический гранит, натуральны камень.

Разным целям соответствуют свои материалы, но для простой и надежной отделки фасада предпочтение отдается креплению металлического сайдинга на металлический профиль.

Отличительные особенности каркаса из металла

Перед производителем работ всегда возникает вопрос, какой каркас использовать для отделки сайдингом металлически или деревянный.

Деревянный каркас состоит из бруса квадратного или прямоугольного сечения и П-образных подвесов из оцинкованной стали. Есть способ крепления каркаса по голой стене, но для этого требуется идеально ровная поверхность.

Постепенно строители отходят от деревянного каркаса из-за недолговечности несущих брусьев и относительно небольшой прочности конструкции.

На первый план выходит металлическая обрешетка под сайдинг из профиля. В ее состав входит несущий профиль и подвесы. Вся конструкция изготавливается из оцинкованной стали. У металлической обрешетки есть ряд положительных свойств, которые отличают её от деревянной обрешетки:

Профиль не ржавеет. Даже при постоянном подманивании сохраняет свои прочностные характеристики;
Оцинкованный металл выдерживает сезонные перепады температуры, оставаясь прочным основание для облицовки из сайдинг;
С помощью профиля для сайдинга создаётся прочная подвесная фасадная система. На неё можно навешивать как относительно легкий сайдинг, так и тяжёлые облицовочные материала типа искусственного или натурального камня;
Все составные элементы каркаса унифицированы, узлы крепления хорошо изучены. Составлены подробные рекомендации по монтажу;
Каркас быстро монтируется без использования специализированной техники. Работы по устройству фасада можно выполнить своими руками;
Доступная цена, широкий ассортимент;
Каркасу не требуется дополнительная обработка. Все элементы продаются в готовом для эксплуатации виде.

У металлопрофиля под сайдинг есть один недостаток. У него меняются размеры в зависимости от температуры воздуха. Для предотвращения деформирования профиль стыкуются с зазором 5-10 мм и прикручиваются к П-образным подвесам не полностью, а на 90% усилия.

Составные части каркаса

Между вентилируемым фасадом из сайдинга и обычной облицовкой по голой стене есть небольшая разница с точки зрения состава каркаса.

Каркас по голой стене

Подсистема для сайдинга состоит из каркасного профиля, П-образных подвесов, метизов.

Каркасный профиль – это основа жесткости конструкции. Он изготавливается из прочно оцинкованной стали.

UD-профиль применяется для окантовки дверных и оконных проемов.

CD-профиль используется для устройства вертикальных или горизонтальных стоек. Для облицовки металлическим сайдингом профиль всегда монтируется вертикально с шагом 500-600 мм. Он различается по ширине, глубине полок, а также толщине металла.

Минимальная толщина металла для крепления сайдинга 0:45 мм. Профиль производится длиной 2500-3000 мм. Если высота фасада превышает размеры профиля, то монтируется несколько элементов в ряд.

Между собой они соединяются с помощью CD-соединителя. Между профилем оставляется терморазрыв 5-10 мм.

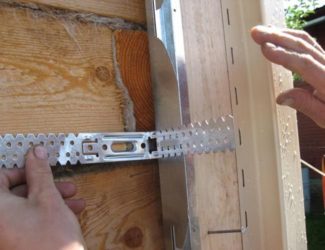

ES-скоба упрощенный вариант крепежного кронштейна. Это перфорированный П-образный подвес. С его помощью можно регулировать расстояние от стены до CD-профиля. Таким образом, нивелируются возможные нервности и перепады высот на фасаде.

Метизы. Для крепления подвесов к стене используются саморезы, дюбель-саморезы или дюбель-шурупы. Всё зависит от материала основания стены.

Для соединения металлических частей фасадной подсистемы используются саморезы по металлу 3,5х9,5мм

Каркас под вентилируемый фасад

Есть несколько видов подсистем, которые используются для устройства вентилируемого фасада из сайдинга:

Подвесная система L-образная

Состоит из металлического оцинкованного профиля и кронштейнов. Г-образный профиль закрепляется на Г-образных кронштейнах при помощи болтового соединения.

Особенность конструкции, это выдвижные кронштейны. С их помощью можно крепить профиль на расстоянии до 380 мм от стены. Это позволяет выравнивать самые «заваленные» фасады.

К стене кронштейны крепятся анкерными дюбелями с головками под ключ или крестовую отвёртку. Между стеной и крепёжным элементом устанавливается паронитовая прокладка. Она защищает место соединения от коррозии. Для устройства более прочного вентилируемого фасада из металлосайдинга применяются усиленные кронштейны для Г-образного профиля. У них толщина стенки 1,2 мм.

L-образная подвесная система отличается высоко стоимостью за квадратный метр.

Подвесная система U-образная

Состоит из П-образного профиля и Г-образных кронштейнов с двумя рёбрами жёсткости.

Профиль зажимается между двумя Г-образными кронштейнами, которые соединены в пару на специальной планке.

Для крепления металлических элементов между собой используются саморезы 3,5х9,5мм. Планка закрепляется на стене с помощью анкерных дюбелей.

Между стеной и соединительной планкой с Г-образными кронштейнами устанавливается паронитовая прокладка.

U-образная подвесная система для вентилируемого фасада намного сложнее в монтаже, чем L-образная.

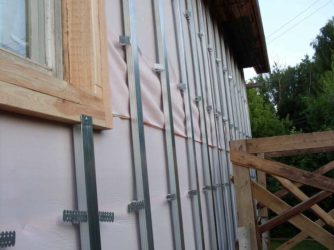

Монтаж обрешётки под сайдинг

Основной этап. От качества его выполнения зависят долговечность и внешний вид фасада. Состоит их нескольких подэтапов:

Визуальный осмотр и подготовка. Перед началом работ поверхность фасада внимательно осматривается на предмет посторонних выступающих предметов и нарушения целостности несущей конструкции стены. Всё лишне с фасада снимается. Трещины расшиваются и заделываются цементным раствором или фасадной штукатуркой для базового слоя.

Пораженная грибком поверхность зачищается и обрабатывается антисептиком. Протягивается вся необходимая проводка для освещения фасада.

Разметка. Для отбивки вертикальных и горизонтальных осей применяются лазерный, водяной или обычный строительный уровень. Суть метода от этого не меняется. Внизу стены рисуется горизонтальная линия. По ней отмечаются места крепления кронштейнов с шагом 600 мм.

Затем отбивается крайняя линия по вертикали. По ней отмечаются места установки кронштейнов с шагом 600 –1000 мм.

По получившейся координатной сетке с помощью строительного уровня отмечаются места установки остальных кронштейнов.

Монтаж кронштейнов. Каждый крепежный элемент закрепляется на два анкерных дюбеля или саморезы. Сначала осуществляется примерка кронштейна, и отмечаются места установку дюбелей.

Затем высверливаются отверстия диаметром немного меньше, чем у дюбеля. После этого к стене прикладывается паронитовая прокладка, на неё ставится кронштейн, закручиваются дюбеля.

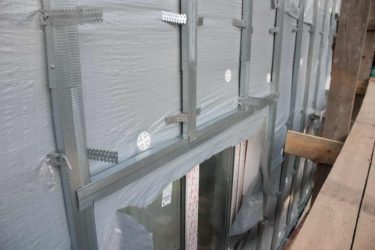

Монтаж каркасных профилей. В первую очередь монтируется нижний горизонтальный элемент, на котором будет закреплена стартовая планка. Профиль и кронштейны соединяются между собой на саморезы или болты. Всё зависит от типа фасадной подвесной системы.

После установки стартового профиля монтируются вертикальные стойки. Горизонтальные связи не всегда присутствуют в системе подвесных фасадов под сайдинг.

Металлический оцинкованный каркас – это лучший выбор для устройства вентилируемого или обычного фасада из сайдинга. Конструкция прочная и долговечная. Скорее разрушится сайдинг, чем металлическая подсистема.

Источник: https://BazaFasada.ru/fasad-chastnogo-doma/obreshetka-pod-sajding-iz-metalloprofilya.html

Деревянный каркас под гипсокартон: плюсы и минусы, монтаж

Такой популярный отделочный материал, как ГКЛ, в большинстве случаев крепится на специальный каркас. Обычно его монтируют из металлических профилей. Альтернативный вариант – обрешетка из деревянных брусьев, собрать которую своими руками очень просто. Но не нужно обманываться легкостью изготовления: дерево – капризный материал, его применение возможно далеко не всегда. Рассмотрим все особенности такой конструкции и выясним, когда и как можно сделать деревянную обрешетку под гипсокартон самостоятельно.

Особенности и недостатки обрешетки из древесины

Возведение деревянного каркаса под ГКЛ привлекает невысокой стоимостью и простотой работы. Особенно если в ходе ремонта осталось небольшое количество досок, которые могут быть использованы как рейки несущей конструкции. В этом случае не придется тратиться на закупку металлопрофиля, а также необходимых крепежных элементов, например прямых подвесов.

Но следует помнить и о свойствах древесины, которые ограничивают ее использование в строительстве:

Деревянные конструкции подвержены изменению геометрических размеров при избыточной или недостаточной влажности. Прикрепленный к такой обрешетке гипсокартон будет двигаться вместе с ней, следствием чего станут возникающие трещины на стыках листов. Это постоянный процесс, так как дерево отдает влагу при сухости в помещении или впитывает при избыточной влажности.
Выравнивание стен при помощи ГКЛ часто комбинируют с утеплением. Проветривание деревянных частей обрешетки в этих условиях минимально, что приводит к их быстрому гниению.
Бруски плохо подходят для выравнивания стен. Использовать для подкладки клинья недопустимо: со временем дерево под воздействием влаги и температуры может изогнуться, а в местах таких подкладок образуются слабые участки.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как сделать нишу из гипсокартона своими руками

Не рекомендуется использовать деревянный каркас при отделке гипсокартоном потолка. Такая конструкция не имеет достаточного запаса прочности, лучше применять для этой цели металлический профиль.
Недопустимо использовать каркас из дерева в помещениях с повышенным уровнем влажности или температуры. Строго говоря, обрешетка из этого материала подходит только для комнат с постоянными показателями микроклимата.
Если под поверхностью ГКЛ планируется разместить электрические провода, то надо использовать металлические направляющие: деревянные элементы не обладают достаточным уровнем пожаробезопасности.

Когда можно делать каркас под ГКЛ из дерева?

Деревянную конструкцию под гипсокартонные листы рекомендуется использовать:

В домах из бревен или из бруса. В таком случае обрешетка идеально сочетается с материалом стен из-за одинаковых физических свойств. Получается, что любое изменение влажности компенсируется. В таких условиях гипсокартон остается неподвижным и не повреждается.
В обычных квартирах с идеально ровными стенами. В этом случае каркас из бруса будет надежным основанием для крепления ГКЛ.

Преимущества

Плюсы деревянной обрешетки:

Простой монтаж, который вполне может быть выполнен своими руками.
Доступные и дешевые материалы, более экологичные, чем металлический профиль.
При соблюдении всех необходимых условий правильно установленная обрешетка прослужит долго и будет надежной основой для листов гипсокартона.

Инструменты и материалы

Прежде всего потребуется сам деревянный брус сечением минимум 40 × 40 мм. Если планируется проводить утепление и звукоизоляцию, то и брус надо выбирать потолще, например 40 × 80 мм. Для предотвращения гниения его пропитывают антисептическим и водоотталкивающим растворами. Нелишним будет обработать его составом, улучшающим пожаробезопасность материала.

https://www.youtube.com/watch?v=ABgd17OeQ2M

Перед монтажом все деревянные элементы должны несколько дней вылежаться в помещении для того, чтобы приспособиться к его микроклимату и принять свою окончательную геометрическую форму.

Также потребуются:

Измерительный инструмент: уровень, отвес, рулетка.
Карандаш, мелованный шнур.
Перфоратор и дюбели для крепления бруса к стене.
Шуроповерт и саморезы, а также уголки для соединения элементов каркаса между собой.
Ножовка, молоток и строительный нож.

Как видно, почти весь инструмент можно найти в арсенале даже начинающего мастера. Для установки деревянного каркаса и крепления гипсокартона не придется приобретать специализированные дорогостоящие приспособления.

Монтаж обрешетки

Подготовительные работы заключаются в удалении старого покрытия в том случае, если есть сомнения в его прочности. Вещи в комнате можно прикрыть полиэтиленовой пленкой или другим материалом.

Порядок устройства деревянного каркаса:

Сначала следует сделать разметку. Размер ГКЛ определяет оптимальный шаг между вертикальными стойками – 600 мм. Таким образом, каждый лист будет крепиться к трем брускам: один по центру, а два – по краям. Стыки должны располагаться на поверхности стойки, как показано на фото.

К потолку прикрепляется горизонтальный брус. При помощи отвеса определяется местоположение рейки на полу. Они должны располагаться строго в одной плоскости.

В случае идеально ровного перекрытия горизонтальные брусья могут крепиться непосредственно к стене. Здесь первостепенное значение имеет одинаковая толщина всех элементов обрешетки: любая погрешность в размере обернется неровностями каркаса.

К брусьям на потолке и полу строго по уровню крепятся вертикальные стойки. К стене они монтируются на дюбель-гвозди, для чего предварительно сверлятся отверстия в рейках и в стене под крепеж.

В домах с деревянными стенами монтировать стойки к основанию можно саморезами по дереву. Но отверстия сверлить все равно надо: так исключается вероятность того, что брус треснет.

Согласно разметке крепятся горизонтальные перемычки. Они обеспечивают жесткость конструкции и располагаются в местах стыка листов гипсокартона.

Оптимальный шаг для крепления элементов к стене – 25–40 см.

Усилить каркас можно при помощи уголков, размещенных в местах сопряжения вертикальных и горизонтальных стоек.

Крепление гипсокартона

Монтаж ГКЛ производится стандартно:

Заранее раскроенные листы крепятся к каркасу. Шаг между саморезами – 25 см.

Обратите внимание: нужно брать именно шурупы по дереву с менее частой и более крупной резьбой.

Головки саморезов утапливаются вглубь листа на 1 мм.
В дальнейшем армируются и зашпаклевываются стыки, а также углубления головок шурупов.
После шлифовки поверхность грунтуется и готова к дальнейшей отделке.

Источник: https://mr-build.ru/konstruktsii/derevyannaya-obreshetka-pod-gipsokarton.html

Как сделать обрешетку под панели, гипсокартон, вагонку: схемы, устройство, монтаж

Немало материалов для внутренней отделки, которые представлены в ассортименте строительных магазинов, предполагают их монтаж на подготовленную заранее обрешетку. Если не хотите приглашать строительную бригаду, то выполняется обрешетка своими руками. Это не особо сложный процесс, однако, следует учесть пару значимых моментов для любого вида обрешетки, без учета которых конечный результат облицовки будет некачественным или недолговечным.

Существует целый ряд возможных построений обрешетки и вариантов как её сделать для стен, потолков и пола. Вначале обсудим материалы, используемые для формирования обрешетки, а следом рассмотрим уже различные способы ее построения с указаниями всех нюансов.

Выбор материала для внутриквартирной обрешетки

деревянная и металлическая обрешетка

По типу материала может быть сформирована:

Деревянная обрешетка;
Из оцинкованного профиля;
Пластиковая обрешетка.

Дерево

Проверенный временем материал – это конечно древесина, тем более что средняя стоимость обрешетки из дерева существенно ниже, чем такая же из оцинкованного профиля. Используется брус и доска с размерами, варьируемыми в пределах 25-50 мм. Для внутренних работ лучше всего подобрать минимальный допустимый размер, который позволит надежно закрепить материал облицовки, и не будет деформироваться под воздействием его веса или внешней среды.

Дерево достаточно податливый материал, из которого можно соорудить обрешетку для самых различных целей. Однако имеется ряд ограничений и особенностей, которые несколько снижают его ценность как материала для обрешетки. В первую очередь это подверженность воздействию влаги, а также его низкая пожаробезопасность. Эти недочеты можно существенно снизить, используя специальные пропитки. Однако полностью от рисков не избавиться.

деревянная обрешетка с помощью обыкновенной строительной пены

Пластик

Пластиковые профили для обрешетки в большинстве случаев производится под конкретный тип обшивки, и способы их установки могут разительно отличаться. Следует уточнять особенности их монтажа в инструкции от производителя.

Общая структура обрешетки

Для создания обрешетки в общем случае необходимо смонтировать каркас по периметру каждой обшиваемой поверхности. Его выводят в требуемый уровень. После этого располагают промежуточные элементы на расстоянии, которое необходимо для закрепления элементов обшивки. Это очень важный момент, в котором ошибки не допустимы.

Для закрепления гипсокартонных листов расстояние элементов обрешетки должно составлять половину ширины листа. При этом само расстояние считается от середины одной поперечины и до середины другой. Только в этом случае можно будет нормально закрепить листы стык в стык.

Для обшивки ПВХ, алюминиевыми или деревянными панелями можно ограничиться расстоянием равным длине элементов или же расположить в середине между ними еще один или два опорных элемента обрешетки. Для потолка расстояние между брусьями или профилями лучше брать поменьше (450-600 мм), чтобы элементы облицовки не провисали.

В случае если будет использоваться утеплитель, расстояние между брусьями обрешетки делается достаточным для его размещения. Так, например, при использовании полос или плит минеральной ваты расстояние должно быть на 1-2 см меньше, чем размеры изолятора. Это позволит плотно упаковать его без зазоров.

Учитывая эти особенности построения, можно уже определиться с необходимым количеством основного материала и определить, сколько стоит обрешетка.

При необходимости на этапе формирования обрешетки производится распределение скрытой проводки, различных коммуникаций и элементов дополнительного оборудования, таких как теплые полы, утеплители и т.п. В случае формирования обрешетки с контробрешеткой каркас по периметру следует сделать заведомо на высоту для обоих слоев бруса.

Выбор направления обрешетки

Различают несколько видов обрешетки:

вертикальную
горизонтальную
с контробрешеткой

Выбрать подходящий вариант из первых двух можно, только определившись с расположением элементов отделочного материала. Контробрешетка формируется, во-первых, для обеспечения нормального вентилирования пространства под обшивкой, а во-вторых, для расположения слоя теплоизоляции. Она применима лишь в случае, когда монтируется деревянная обрешетка.

Для гипсокартонных листов обрешетка должна размещаться вертикально, с условием такого же направления у самих листов гипсокартона. Здесь действует правило, согласно которому крепление листа должно производиться равномерно по всей длине. В противном случае при использовании поперечной обрешетки придется выполнить слишком густое заполнение, что существенно скажется на стоимости всей конструкции.

Для монтирования разнообразных видов материалов, состоящих из отдельных панелей или полос, таких как ПВХ-панели, вагонка или деревянные ламели, алюминиевые панели и т.п., используется поперечная обрешетка. Это значит, что при горизонтальном расположении элементов материала обрешетка выполняется вертикально и наоборот.

При необходимости сформировать контробрешетку внешний слой обрешетки монтируется согласно уже описанным правилам, а нижний слой, который непосредственно крепится к основе, располагается перпендикулярно.

Горизонтальная (поперечная) обрешетка и контробрешетка на примере кровли. При внутриквартирных работах контробрешетка требуется достаточно редко.

Вид 1: обрешетка из деревянного бруса

Деревянные брусья и доска незаменимы в случае изготовления обрешетки пола, а также подходят для обрешетки стен.

Для работ потребуются следующие инструменты:

пила;
электролобзик (желательно);
ударная дрель;
шуруповерт, отвертка;
стамеска;
киянка, молоток;
рулетка, уровень, отвесы, строительный уголок.

Из материалов требуется непосредственно брус, из которого выполняется монтаж обрешетки, доска для изготовления подложек, доска для каркаса, шурупы и дюбеля для монтирования бруса к основе.

В первую очередь необходимо разметить место для установки крайних элементов обрешетки (каркаса). Особенно важно это в случаях, когда только часть поверхности будет занято под отделку. Расположение брусьев или доски по периметру особенно тщательно вымеряется с использованием уровня и отвесов, ведь последующие элементы можно будет ориентировать уже по каркасу.

В случае если поверхность, на которой изготавливается обрешетка, неровная, придется использовать подложки под некоторые брусья или их части с тем, чтобы внешние грани обрешетки сформировали единую плоскость в уровне. Например, можно подтачивать брусья или счесывать основу. Выбор варианта зависит от характера неровностей.

Если они имеются по всей стене или полу, то лучше использовать подложки. Для определения расстояния, на которое будут отстоять брусья от стены, следует определить наивысшую точку на поверхности и уже от нее рассчитывать положение брусьев каркаса.

При этом лучше всего взять еще запас в 2-3 мм на неровности самих брусьев, которые будут использоваться в обрешетке.

Определив направление первого бруса каркаса, и высчитав необходимый размер подложек, которые необходимы, можно закреплять его с помощью дюбелей и шурупов. Шурупами закрепляется брус на каждые 20-25 см.

После первого бруса устанавливаются остальные, которые сформируют периметр обрешетки. Все делается с выведением общей плоскости и уровня. Оконные и дверные проемы, а также выступающие части стен, оббиваются по периметру брусьями для того, чтобы надежно закрепить края элементов обшивки по их границе.

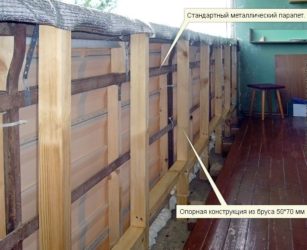

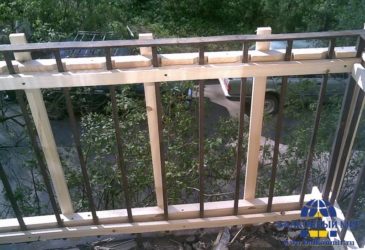

Схема обрешетки стены на балконе под обшивку вагонкой или панелями

После этого можно уже приступать к монтированию промежуточных брусьев. Нет необходимости жестко соединять промежуточные брусья к элементам каркаса, особенно если нет уверенности, что древесина нормально просушена. В случае жесткого крепления при тепловой деформации или же вследствие изменения влажности может сбиться положение элементов обшивки, что скажется и на внешнем виде, и на прочности всей конструкции.

При использовании подложек следует закрепить края бруса, сверяясь с показаниями строительного уровня и отвесов, а уже после этого начинать закреплять посередине, вычесывая подложки требуемой толщины или подкладывая необходимое количество заготовленных кусков.

Всю древесину, которая использована при изготовлении обрешетки, следует обработать защитными составами с антисептиками и антипиренами. Это убережет материал от гниения, грибков, впитывания излишней влаги и уменьшит риски возгорания.

Вид 2: металлическая обрешетка (из оцинкованного профиля)

Потребуются следующие инструменты:

ножницы по металлу;
шуруповерт;
уровень, отвес;
рулетка, строительный уголок;
ударная дрель.

Наиболее часто оцинкованный профиль используется, когда изготавливается обрешетка под гипсокартон, но и для других материалов обшивки он отлично подойдет. С помощью такого профиля и всевозможных вспомогательных креплений можно изготовить каркас стены, или обрешетку любой поверхности. Для формирования обрешетки на полу оцинкованный профиль не подойдет, он для этого недостаточно прочен. А вот обрешетка на потолок лучше всего и легче собирается именно из профиля, а не из деревянного бруса.

В любом случае все работы начинаются с установки опорных профилей UD. Их закрепляют по крайним сторонам перпендикулярным размещению элементов обрешетки. Все промежуточные элементы будут вставляться торцами внутрь этого профиля и к ним крепиться. Помимо двух основных направляющих устанавливаются дополнительные параллельно по краям оконных и дверных проемов, а также по периметру выступающих элементов, которые не будут обшиваться.

Опорные металлические профили должны надежно удерживаться на основании. Для этого крепежные дюбеля располагаются на каждые 15-25 см. Как и в случае с деревянной обрешеткой, могут понадобиться подложки, если поверхность основы неровная. Предельно важно правильно определить высоту подложек, ведь если ошибиться или просчитаться, то при закреплении профиля он погнется. После этого выровнять его уже невозможно.

Способ металлической обрешетки стены на основе профиля CD60

Основные профиля обрешетки заводятся в направляющие торцами на краях и закрепляются шурупами. Лучше всего для этой цели подойдут специальные шурупы для оцинкованного профиля с наконечником в виде сверла. Для придания жесткости профилю и всей конструкции можно дополнительно использовать крепежные подвесы. В основном ими закрепляют профиля на потолке, однако и для стен они сгодятся.

Края подвесов загибаются под 90 градусов и закрепляются в местах установки профиля. Поле установки самого профиля и его закрепления к направляющим прикручиваются к нему отогнутые крылышки подвесов, отрезая их лишнюю часть, которая выступает над профилем.

Перед прикручиванием обязательно проверяется уровень всего профиля, ведь сам по себе профиль хоть и прочный, но немного все-таки прогибается.

В случае использования для обшивки гипсокартона, скорее всего, потребуется в обрешетке формировать также и поперечные элементы, на которые будут опираться короткие края листов. Такие перемычки из профиля лучше всего закреплять к обрешетке с использованием специального крепления «краб». Оно защелкивается на профилях и дополнительно прикручивается по бокам всех профилей.

: пример обрешетки под гипсокартон

Подробнее о монтаже гипсокартона на стены читайте здесь.

Вид 3: пластиковая обрешетка

Это специализированные профили из пластика для закрепления ПВХ-панелей. Их установка выполняется чаще всего на подготовленную ровную поверхность и согласно инструкции по монтажу используемого вида обшивки. В общем виде элементы обрешетки представляют собой опорные уголки для формирования периметра и специальные крепежные профиля, которые фиксируются дюбелями и шурупами к стене перпендикулярно направлению элементов обшивки.

(1 5,00 из 5)
Загрузка…

Вывести все материалы с меткой:

гипсокартон
дерево
работы с металлом

Источник: https://vopros-remont.ru/steny/kak-sdelat-obreshetku-sten-ot-derevyannoj-do-metallicheskoj/
