Как закрепить конек на крыше из профнастила?

Как сделать конек для крыши из профнастила

После укладки профнастила на обрешетку, остается только один очевидный негерметичный узел – конек – линия сопряжения скатов крыши. Место стыковки двух плоских строительных деталей всегда требует к себе особого внимания – даже конструкция угла дома отличается от конструкции стен. Все основные вопросы, связанные с установкой конька на крыше из профнастила, будут рассмотрены ниже.

А можно ли без конька? можно, но не нужно!

Основное предназначение крыши – защита жилища от негативного воздействия наружной среды – ветра, дождя, снега. Отсутствие конька сразу лишает крышу всех необходимых качеств. Через негерметичный стык профилированных листов, под кровлю обязательно будет попадать влага, а ветер, «цепляясь» за неприкрытые края, будет постоянно пытаться оторвать лист от обрешетки.

Защита от влаги, но не только

Конструктивно кровельное покрытие из профнастила предполагает проникновение воздуха под листы со стороны карниза. Нагреваясь на солнце, крыша нагревает воздушную подушку под кровлей. При герметичной заделке стыка скатов крыши, вода в поступающем воздухе, будет оседать на элементах кровли. Постоянная сырость – благоприятная среда для возникновения коррозии, размножения плесени и грибка. Все это приводит к разрушению элементов кровли и сокращению срока эксплуатации крыши в целом.

Для устранения этого явления необходимо, чтобы влажный воздух, при нагревании, перемещался вверх и выводился наружу, за границы кровли.

Таким образом, конек должен препятствовать проникновению влаги через стык профилированных листов наверху крыши, и, одновременно, обеспечить свободное движение воздуха под кровлей. Самая простая конструкция для этого – навес.

Вентилируемый конек. Формы и конструкции

Конек – профилированный лист с одним наружным ребром. По длине конструкции предусмотрена обортовка – загибы краев на 15 мм. Обортовка обеспечивает дополнительную жесткость, увеличивает точность установки и облегчает работы при порывах ветра.

При всем возможном разнообразии форм, основными являются следующие виды коньков:

• угловой;
• трапециевидный (П-образный);
• полукруглый.

Длина деталей от 2 до 3 метров. Ширина полок – 10–30 см.

Использование профнастила как кровельного материала, значительно упрощает устройство вентилируемого конька. Конфигурация профиля листов создает естественные вентиляционные каналы – воздух по верхнему гофру забирается у карниза, а по нижнему – выводится под коньком наружу.

Нет необходимости придумывать какие-то дополнительные элементы крепления – конек можно крепить непосредственно к элементам обрешетки или к специально установленным по обе стороны конькового зазора брускам. Крепление осуществляется по верхнему гофру профилированного листа.

Если в конструкции кровли отсутствует коньковый брус, то для П-образного и полукруглого конька нужно предусмотреть, поверх стропил, специальную доску для опоры верхней части коньковой конструкции. Одновременно эта деталь будет прикрывать коньковый зазор П-образного конька.

Важно! Перед началом монтажа на коньковый брус или опорную доску необходимо нанести специальное покрытие, предотвращающее распространение огня и защищающее от биологических видов разрушения.

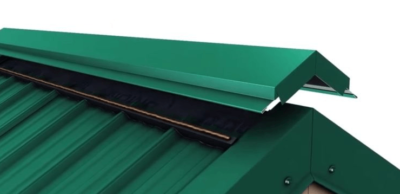

Коньковый уплотнитель – важный элемент конструкции

Под воздействием ветра, при небольших углах ската крыши, возможно задувание снега и капель дождя под конек. Для устранения этого явления, а также исключения попадания под крышу птиц и насекомых, применяют коньковые уплотнители.

Инструменты и оборудование

Перечень инструментов и оборудования определяется видом крепежа, способом и местом ведения монтажа.

1. Для крепления конька на профилированные листы кровли используется тот же крепеж, что и для монтажа самого профнастила – саморезы. Отсюда вытекает необходимость наличия шуруповерта с головкой соответствующего размера.

Важно! Желательно иметь запасную головку, так как в процессе работы затяжка ослабевает, и головка может выпасть из крепления и упасть на землю.

1. Саморезы бывают как острые – для дерева, так и с концом типа «сверло» – для металла. Если крепление происходит к дереву, то использовать острые саморезы без просверливания отверстий в листе не получится. Значит, понадобиться сверло.

 Рекомендация. Применение саморезов с концом типа «сверло» для крепления конька к деревянным конструкциям не так надежно, как крепление острыми саморезами. Это особенно актуально в районах с большими ветряными нагрузками.

1. Длина конька, как правило, не соответствуют кратной длине заводских коньковых элементов. Необходимо также обеспечить нахлест 15–20 см. Следовательно, в процессе монтажа понадобятся ножницы по металлу и рулетка.
2. При креплении конька, перемещение людей по крыше во время работы очень опасно. Поэтому еще одним необходимым оборудованием является лестница с Г-образным крюком на конце.

 Рекомендация. Обычно угол Г-образного крюка составляет 90 градусов. При углах между скатами кровли больше прямого, необходимо предусмотреть на конце крюка защитное приспособление, для исключения повреждения профнастила.

1. Для правильного устройства вентилируемого конька необходимо применение уплотнителя.
2. Для проверки линейности устанавливаемого конька используют монтажный шнур или строительный уровень.

Таким образом, набор минимально необходимого оборудования и инструментов представляется следующим:

• набор необходимого количества саморезов;
• уплотнитель;
• шуруповерт;
• сверло;
• монтажный шнур или уровень;
• ножницы по металлу;
• рулетка;
• лестница.

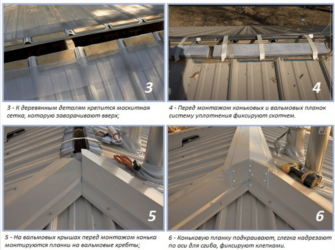

Последовательность установки

Монтаж конька можно проводить в одиночку, но удобней это делать вдвоем. Это избавляет от необходимости перемещаться по верху конька в сидячем положении.

Итак:

1. Прежде чем приступить непосредственно к креплению конька на профнастил, необходимо проверить линейность готовой кровли в коньковой зоне. Расхождение верхних обрезов листов по вертикали не должно превышать 2 см. В противном случае неизбежно появление больших зазоров по длине конька в местах нахлеста при сопряжении элементов.
2. Работы необходимо начинать с фронтона, находящегося с противоположной стороны от преобладающего направления ветра. Например, если ветер в данном районе чаще дует с севера, то начинать нужно с южного фронтона дома. Эта раскладка позволяет ветру «скользить» по верху конька не встречая сопротивления в местах нахлеста.
3. Между фронтонами натягивается монтажный шнур, который выравнивается при помощи строительного уровня. Именно относительно этого ориентира проверяется правильность установки конька по вертикали и по горизонтали. Шнур крепится саморезами.
4. Крепление к коньку фигурного уплотнителя или уплотнительной ленты производится при помощи двустороннего скотча.

Предупреждение! Фигурные уплотнители выпускаются не только для установки под полки коньков, но и для установки в карнизах. При установке на карнизе уплотнитель крепится снизу профиля, а на коньке – сверху. Следовательно, для одной и той же конфигурации профиля уплотнителя будут иметь разную форму. При покупке уплотнителя об этом нельзя забывать.

1. Установка конька начинается с подъема первого элемента и его крепления в верхнем гофре профнастила к специально проложенным брускам, идущим параллельно коньку (или к обрешетке).

Важно! При креплении конька, как и при монтаже профнастила к элементам конструкции крыши, необходимо использовать только саморезы с гидроизолирующей шайбой. Наличие такой прокладки препятствует проникновению влаги по каналу самореза и позволяет усилить затяжку соединяемых элементов.

1. Крепление осуществляется саморезами в каждый верхний гофр профнастила. Шаг крепления зависит от конфигурации профиля листа, но должен быть не менее 30 см. При необходимости увеличения надежности крепления, возможно вкручивание саморезов и в коньковый брус или опорную доску в зоне нахлеста.

Рекомендация. Не стоит сразу вкручивать до упора все саморезы. Достаточно «наживить» саморезы в 2–3 точках на каждом элементе конька. И уже после окончательной проверки правильности установки конька по уровню или натянутому монтажному шнуру, необходимо полностью закрепить конек.

1. Монтаж каждого последующего элемента осуществляется аналогично.
2. В случае применения полукруглого конька, по завершении монтажа, в торцевые части необходимо вставить специальные заглушки.

Заключение

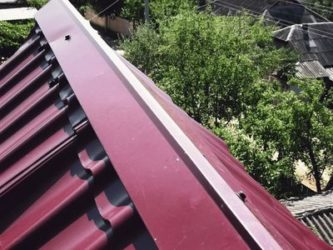

Монтаж конька является последним шагом на пути возведения крыши. Последним, но очень важным. Конек предназначен для защиты кровли от проникновения влаги и обеспечения вентиляции. Однако у конька есть еще одна, не столь очевидная, но от этого не менее важная функция – декоративная. Наличие конька придает крыше законченный вид, а его форма может влиять и на общую эстетику дома.

Related posts:

274 Комментария

Источник: http://myprofnastil.ru/blog/2016/10/11/konek-na-kryshe-venec-doma/

Монтаж конька на кровлю из профлиста

Кровля сложная конструкция, состоящая из множества различных элементов, например, конька. Он выполняет много функций, без которых эксплуатация крыши может быть существенно затруднена. А какой конек на крышу из профнастила можно использовать? Как его правильно монтировать, и как эксплуатировать?

Для чего нужен конек?

Конек устанавливается на крыше любого дома. Исключение составляет только плоская крыша. У этого понятия есть два значения. Конек – это верхняя часть крыши там, где сходятся скаты. В этом случае имеется ввиду либо прогон в виде деревянной балки, либо соединение стропильных ног. Также коньком называют доборный элемент, устанавливаемый на вершине кровли.

В первом случае речь идет о части стропильной системы крыши. В данной статье речь пойдет именно о коньке, как о доборном элементе. В этом случае он представляет собой планку, которая может быть сделана из различных материалов и иметь разную форму.

Конек для профнастила или любого другого кровельного материала выполняет следующие функции:

• Защита пространства под кровлей. Укладывая на скаты крыши профнастил или другой материал, трудно сделать так, чтобы верхний стык был достаточно плотным. В этом месте обязательно образуется щель. Для того, чтобы влага не попала под кровлю и следует установить коньковую планку. Защитная функция является основной для этого доборного элемента;
• Обеспечивает циркуляцию воздуха. При установке коньковой планки создается зазор, который играет роль вытяжного отверстия. В результате создается вентилируемый чердак. Обеспечение циркуляции воздуха в подкровельном пространстве очень важно, особенно если крыша покрыта профлистом или металлочерепицей. Эти материалы обладают высокой теплопроводностью, и быстро нагреваются и остывают. В результате этого на нижней стороне профлиста образуется конденсат. Если коньковая планка не будет обеспечивать вентиляцию, то элементы стропильной системы и утеплитель быстро выйдет из строя;
• Эстетическая функция. Конек на вершине крыши придает всему строению законченный вид. Без этого элемента сложно себе представить любую кровлю.

По всем этим причинам установить конек на крышу из профнастила или любого другого материала нужно в обязательном порядке. Только в этом случае долгая и безаварийная эксплуатация кровли, да и всего дома будет обеспечена.

Формы и размеры

Профнастил в современном строительстве используют часто. Этот материал прочный, долговечный, легко монтируется и стоит недорого. Профлист выпускают многие производители, поэтому и доборных элементов предлагается много. Они отличаются как по всему внешнему виду, так и по характеристикам.

Коньковый элемент для профнастила можно приобрести следующих форм:

• треугольный – это самый распространенный вариант. Конек представляет собой металлический угол с завальцованными краями. Такой вариант требует минимум затрат ресурсов при производстве, поэтому его стоимость самая низкая;
• фигурный вентилируемый конек для профнастила. В этом случае элемент в своей вершине имеет форму буквы «П». В результате создается внутри конька вентилируемый карман, что улучшает циркуляцию воздуха. Такая конструкция смотрится более привлекательно, чем обычная треугольная, но из-за сложности производства и большего расхода материала стоит дороже;
• можно использовать круглый конек для крыши покрытой профлистом. Такие элементы смотрятся красиво, обеспечивают лучшую вентиляцию, но и обладают самой высокой ценой. Круглые, а точнее полукруглые коньки применяют в том случае, если используется волновой профлист.

А какие используются материалы? Из чего сделан описываемый доборный элемент? Конек, применяемый для крыш покрытых профлистом, изготавливают из того же материала. Это лист оцинкованной стали. Конек, так же как и профнастил, может иметь защитный слой из краски, полимеров или вообще обходится без него. Последний вариант применяется редко. Конек без дополнительной защиты быстро начнет ржаветь. Лучше всего выбирать варианты с полимерным покрытием, в цвет применяемого профнастила. В этом случае конек будет служить долго и надежно защищать крышу от снега и дождя.

Для правильных расчетов следует знать размеры конька для профнастила. Тут выбор очень большой. Как правило, длина коньковой планки равна 2-3 метров. Но в остальных размерах стандартов практически нет. Ширина полок конька может лежать в пределах от 150 до 300 миллиметров. Самый популярный вариант – 200 миллиметров. Более «крупный» по размеру конек будет смотреться слишком массивно, а если полки меньше, то защита крыши из профнастила может пострадать.

Как улучшить защиту

Конек перекрывает щель в местах соединения профнастила на вершине ската. При этом он обеспечивает вентиляцию воздуха под крышей. Но установка коньковой планки не гарантирует полную герметизацию. Под нее все равно будет задувать снег или капли дождя. Чтобы этого не произошло нужно установить уплотнитель.

Подобные изделия выпускаются в нескольких вариантах:

• Коньковый уплотнитель для профлиста универсальный. Он изготавливается из вспененного пенополиуретана. Такое дополнение к коньку для профнастила имеет пористую структуру. Он, по заверениям производителей, прекрасно пропускает воздух и останавливает влагу. Но с последним утверждением многие профессиональные строители и кровельщики не всегда согласны.
• Можно закрепить на крыше профильный уплотнитель. Он делается из вспененного полиэтилена и не имеет пор. Уплотнитель этого вида полностью повторяет профиль кровельного материала. Из-за этого закрывается все пространство между коньком и профнастилом. Для обеспечения вентиляции предусмотрены специальные отверстия. Во многих домах покрытых металлочерепицей или профнастилом используются аэраторы. Они обеспечивают лучшую вентиляцию подкровельного пространства. Если крыша оснащена такими приспособлениями, то вентиляционные отверстия в уплотнители для конька можно оставить закрытыми.
• Саморасширяющийся уплотнитель. Представляет собой ленту, выполненную из пенополиуретана с акриловой пропиткой. Одна сторона снабжена самоклеющейся полоской. Подобный утеплитель под конек крыши из профнастила способен расширяться в размерах до пяти раз, после установки. В результате все, даже самые мелкие щели будут плотно закрыты. Но в этом случае без монтажа аэраторов будет трудно обойтись.

Какой вариант выбрать – это решать самим владельцам дома. Универсальный утеплитель для конька стоит недорого, но вот его защитный функции у профессиональных строителей под большим сомнением. Самым дорогим, но и самым надежным вариантом можно считать саморасширяющуюся ленту. В этом случае все пространство между профнастилом и коньком будет надежно закрыто.

Как устанавливать конек

Любое изделие, даже с высоким качеством, будет работать плохо, если монтаж произведен с ошибками. А как установить конек на крышу с покрытием из профнастила? Какие тут имеются нюансы и возможные трудности?

В первую очередь нужно знать, что монтаж конька начинается после полной укладки профнастила. При этом кровельный материал не должен доходить до линии пересечения скатов на 5-10 сантиметров. Если листы профнастила состыковать без такого свободного пространства, то вентиляция подкровельного пространства будет затруднена.

Дальнейшие работы будут выглядеть следующим образом:

1. На верхней части стропил, свободной от профнастила, монтируют дополнительные брусья. Они необходимы для того, чтобы крепление коньковой планки было более надежно.
2. Работа по монтажу конька начинается с края, откуда дуют преобладающие ветры. Вначале монтируется уплотнитель. Если выбран дорогой материал, то с одной его стороны имеется самоклеющаяся пленка. При отсутствии таковой утеплитель просто укладывается на свое место или приклеивается подручными материалами.
3. Предыдущую работу можно проделать двумя способами. Утеплитель, чаще всего, клеится непосредственно к самому коньку, делая отступ в 3 сантиметра от края. Если вы используете профильный материал, то это лучше сделать на сам профнастил. В этом случае утеплитель ляжет более плотно, а значит, риск протечки минимизируется.
4. Далее, проводится укладка самой коньковой планки. Если вы используете треугольные или фигурные изделия, то делается нахлест в 15-20 сантиметров. В случае с круглыми планками перехлест делается по линии штамповки.
5. Если необходимо отрезать коньковую планку, то лучше это делать ножницами по металлу. Особенно это касается изделий с полимерным покрытием. С помощью болгарки защитный слой легко повреждается.
6. Крепить конек нужно саморезами, которые должны иметь оцинковку и снабжаться резиновыми шайбами. Их вкручивают в вершину волны профнастила. При этом саморез должен еще и пройти сквозь обрешетку. Точки крепежа должны располагаться между собой на расстоянии в 20-30 сантиметров. Саморезы крепятся так, чтобы они были расположены на расстоянии 3-5 сантиметров от нижней кромки коньковой планки.
7. Использовать для монтажа гвозди можно, но не желательно. Дело в том, что при большой ветрености такие крепежи могут вырваться. В этом случае крыша потребует ремонта.

по теме:

Очень важно перед началом работ проверить ровность конькового ребра. Для этого удобно использовать лазерный нивелир или воспользоваться обычной веревкой. Допускаются незначительные отклонения, не более двух процентов от ширины коньковой полки. Если кривизна больше этого значения, то нужно либо ее исправить, либо использовать более широкие планки. В противном случае возрастает риск появления течи.

Источник: https://kryshagid.ru/profnastil/konek-na-kryshu-iz-proflista.html

Установка конька на кровлю из профнастила. О чем следует знать?

Перед установкой конька на крышу необходимо подробно узнать о том, как происходит процесс монтажа. Также важно знать о видах подобных элементов кровли. Только после изучения таких данных и всех нюансов можно начинать проведение работ по установке коньковой планки на профнастил.

Что такое конек и зачем он нужен?

Основными функциями кровельного конька является обеспечение хорошего воздухообмена в подкровельном пространстве и защита конструкции крыши от осадков. Это позволяет продлить срок эксплуатации, так как вентилирование способствует удалению излишней влаги.

Чтобы конек выполнял возложенные на него функции, важно грамотно подобрать все элементы конструкции и правильно их установить.

Виды и формы коньков

Конек также часто называется коньковым профилем. Он является не только элементом, защищающим кровлю от проникновения влаги, но еще и выступает в роли декоративной части конструкции.

При выборе конькового профиля важно правильно подобрать оттенок, чтобы он сочетался с цветом профнастила. Выбрав прямую конструкцию конька, во время монтажа стоит подложить под него утеплитель.

Полукруглый коньковый профиль выполняет такие же функции, но при этом отличается более эстетичным внешним видом. Врезные и пересеченные элементы кровли подходят только для крыш вальмового типа.

Необходимые размеры и характеристики коньковой планки

Перед приобретением конька важно узнать точные размеры, после чего составить схему монтажа. Для этого используется несколько формул. Производимые расчеты зависят от угла наклона кровельных скатов.

Высота конька рассчитывается по следующей формуле: Н=0,5хLхK. L – это ширина дома, а K – поправочный коэффициент. В пример можно привести расчеты, согласно которым ширина строения составляет 10 м, а угол равен 20 градусам. Поправочный коэффициент к углу равен 0,36. При подстановке данных получается, что высота должна составлять 1,6 м.

Разновидности уплотнителей для конька

Закрепление уплотнителя происходит между коньковой планкой и кровельным основанием. Он необходим для увеличения срока эксплуатации стропильной системы. Данный материал позволяет защитить чердак от повышенной влажности. Неопытные строители считают, что приобретение уплотнителя является ненужно тратой денег, но это серьезная ошибка, так как во время дождя с сильным ветром возможно проникновение влаги даже под коньковый профиль. Именно поэтому важно закрепить дополнительные прокладки.

Они делятся на несколько видов:

• Саморасширяющиеся уплотнители. Такие изделия создаются на основе пенополиуретана. Материал пропитывается акрилом или другим полимером. Для крепления под коньком предусмотрена самоклеющаяся лента. Благодаря этому производить монтаж может даже неопытный строитель. Такой материал надежно защищает кровлю от проникновения влаги. Продается данный тип уплотнителя в виде ленты в роликах.
• Профильные волнистые уплотнители. Они изготавливаются на основе вспененного полиэтилена. Особенность таких изделий состоит в том, что они повторяют профиль профнастила. Приобретая такой уплотнитель важно точно определить, подходит ли он для выбранного кровельного материала. Многие подобные изделия имеют вентиляционные зазоры. При этом вероятность проникновения влаги полностью исключается.
• Универсальный уплотнитель производится из полиуретановой пены, в которую добавляется сера и сажа. Благодаря этому материал напоминает полиуретановый фильтр. Такой уплотнитель подходит для разных типов профнастила и может быть легко закреплен человеком, не имеющим опыта проведения подобных работ.

Установив любой тип уплотнителя можно не волноваться о проникновении осадков под коньковый профиль.

Инструкция по креплению конька на профнастил

Во время проведения работ важно соблюдать технологию, так как при совершении ошибок этот элемент кровли может быть ненадежно закреплен и в скором времени кровле потребуется дорогостоящий ремонт. Лучше всего осуществлять монтаж конька с помощниками.

Установка осуществляется в несколько этапов:

1. Сначала необходимо подготовить высокую лестницу или строительные леса. Во время осмотра конькового соединения нужно убедиться в том, что оно является ровным и на всем протяжении отсутствуют перепады высоты более 2 см.
2. После этого производится уплотнение стыка при помощи стекловаты, профильного уплотнителя или же монтажной пены. Важно помнить, что материал не должен быть утрамбован слишком плотно, так как в данном случае вентиляция будет затруднена.
3. На следующем этапе происходит укладка первого элемента конька таким образом, чтобы его середина располагалась точно над углом между скатами кровли. После того, как данный элемент будет установлен в нужное положение, можно закреплять его при помощи саморезов с резиновыми головками. Чтобы не проверять, правильно ли установлен каждый элемент конька, стоит по нижнему краю данного элемента крыши натянуть веревку, она будет ориентиром.
4. После этого можно осуществлять закрепление следующего элемента с нахлестом не менее 6 см.
5. На последнем этапе осуществляется установка торцевых заглушек, идущих в комплекте с приобретаемым материалом.

Монтаж других доборных элементов

К остальным доборным элементам можно отнести такие изделия, как ендова, нащельники, карнизные планки и торцевые элементы кровли. Ендова представляет собой гидроизоляционную часть конструкции, при помощи которой происходит соединение скатов с уклонами.

Карнизные планки также нужны для защиты от воды. Они закрепляются на последней доске обрешетки. Торцевые планки устанавливаются на краях листов кровельного материала.

Ендова

После завершения всех работ по установке основных элементов кровли монтаж ендовы производится достаточно легко. Сначала в месте, где будет закрепляться данный элемент, необходимо закрепить бруски таким образом, чтобы сделать обрешетку сплошной. До укладки ендовы нужно уложить гидроизоляционный материал.

На следующем этапе в месте стыка скатов происходит монтаж нижней планки ендовы. Стандартные изделия имеют ширину 30 см.

Перед проведением работ необходимо измерить длину стыка. Нахлест планок должен быть не меньше 15 см. При небольшом уклоне это значение увеличивается. Чтобы не допустить проникновения влаги через монтажные отверстия, необходимо верхнюю планку закреплять при помощи заклепок.

Ветровая планка

Установка ветровой планки необходима для придания кровле законченного вида, а также для защиты подкровельного пространства от влаги. Если в регионе строительства наблюдаются сильный ветер, он способен сорвать или повредить края профнастила. При установке ветровой планки, сила воздействия на материал значительно снижается.

Закрепление данного элемента производится очень просто:

• с торца на обрешетке закрепляется ветровая доска;
• после этого к ней прикручивается первая ветровая планка при помощи болтовых саморезов;
• затем таким же образом осуществляется закрепление остальных элементов.

Нахлест должен быть не менее 10 см.

Карниз

На первом этапе подшивки карниза профлистом производится подготовка основания. Для этого используется доска, имеющая сечение 10х3 см. во время закрепления доски важно поверять ее положение при помощи строительного уровня. При наличии небольших неровностей их можно удалять стамеской.

Если угол наклона скатов крыши большой, профнастил может быть закреплен только в горизонтальном направлении. Но лучше осуществить монтаж и в вертикальной плоскости. Для защиты краев профлиста следует использовать пластиковый конечный профиль, который имеет форму буквы L.

Обшивка начинается с вертикальной стороны. Для этого в материале предварительно высверливаются отверстия под крепеж. После чего происходит монтаж листов при использовании шурупов, которые имеют оцинкованное покрытие, защищающее металл от влаги.

Источник: https://stroyinsider.ru/ustanovka-konka-na-krovlyu-iz-profnastila/

Конек для профнастила

13.02.2018

Все чаще для кровельного покрытия используется профилированный лист. Важной составляющей двускатной конструкции является конек для профнастила. Именно о нем пойдет речь в статье. Для чего он используется и какую роль играет уплотнитель? Как проводить монтажные роботы?

Предназначение конька

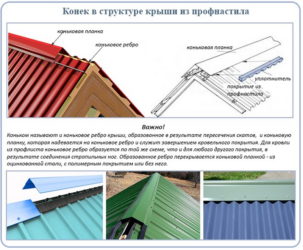

Коньком называется конструктивная часть кровли — ребро, пересечение скатов в наивысшей точке кровли и деталь из профнастила, другое название которой — коньковая планка. Эта планка имеет форму уголка, перекрывающего зазор между двумя скатами кровли. Зачастую коньковый элемент изготавливается из того же материала, что и кровельное покрытие. Это позволяет сделать его сливающимся с основным цветом крыши.

Конек имеет несколько функций:

• Защита подкровельного пространства. Так как на стыке два листа профнастила образуют щель, ее необходимо закрыть, чтобы избежать попадания дождя и снега под покрытие. Иначе деревянная стропильная система будет подвержена гниению и деформации, а металлические элементы — коррозии. Без конькового элемента срок службы крыши и ее теплозащитные свойства значительно уменьшатся.
• Подкровельная вентиляция. Благодаря небольшому пространству между коньком и покрытием кровли, воздух имеет возможность свободно циркулировать, и крыша постоянно проветривается. Несмотря на использование пароизоляционного материала в кровельном пироге, пары теплого воздуха с помещения все равно могут подниматься и достигать утеплителя. Особенно такие проблемы могут возникать в районе кухни и ванной комнаты. Так как конденсат плохо влияет на минеральную вату, которой утепляют крышу, наличие вентиляции очень важно. Для того, чтобы пары теплого воздуха не конденсировались, а дальше поднимались и выходили через ребро необходим конек.
• Декоративная функция. Вместе с коньком для профнастила крыша выглядит завершенной.

Как видно, конек на крышу из профнастила позволяет парам из помещения уходить в атмосферу, а также защищает крышу от попадания осадков и прочего.

Виды конька

Хотя коньковая планка является небольшим и простым элементом крыши, они имеет несколько разновидностей в зависимости от формы.

Виды конька:

• Треугольные. Это простая конструкция, ее называют угловой. Она выглядит как обычный уголок.
• П-образные. Конек на вершине имеет сгибы, напоминающие букву «П». Он выглядит интереснее, но стоит дороже.
• Полукруглые. Используются для волнового профлиста. Они похожи на желоб с боковыми полочками, предназначенными для монтажа конька.
• Другие декоративные формы.

Длина конькового элемента составляет 2-3 метра. Рассчитывая необходимое количество коньков для кровли важно учесть, что устанавливаются они внахлест. Ширина полки конька составляет от 10 до 30 см, но чаще используются 15- или 20-сантиметровые элементы. Выбор ширины полки зависит от длины ската кровли.

С помощью листогиба можно самостоятельно изготовить конек для крыши из профнастила, однако купить готовые элементы проще и ненамного дороже.

Предназначение уплотнителя

Важную роль в монтаже конькового элемента играет использование пористого уплотнителя. Он не виден, как остальные элементы кровли, однако имеет следующие функции:

• Служит для герметизации кровельных элементов в местах их стыков. Так как поверхность крыши ребристая, между ней и коньком образуется зазор равный высоте металла, уплотнитель герметизирует такие зазоры.
• Уплотнитель между коньком и профлистом препятствует проникновению птиц и насекомых в подкровельное пространство.
• Защищает от проникновения осадков в виде дождя или снега, когда те сопровождаются сильным боковым ветром.

Через уплотнитель свободно проходит воздух, а значит он не мешает подкровельной вентиляции.

Виды уплотнителя

Существуют разные виды уплотнителя:

• Универсальный. Представлен в форме ленты из вспененного пенополиуретана с открытыми порами. Одна из сторон ленты является самоклеящейся, поэтому при монтаже просто снимается пленка.
• Профильный. Уплотнитель выполнен в форме фигурной ленты с закрытыми порами. Подбирается специально под изгиб профлиста. Это способствует полному заполняет зазоров между материалами. Чтобы не перекрыть вентиляцию подкровельного пространства полностью, уплотнитель имеет отверстия.
• Саморасширяющийся. Представлен в форме ленты из пенополиуретана пропитанного акрилом. По одну сторону имеется клеящаяся сторона, покрытая пленкой. Уплотнитель после монтажа способен расширятся в 5 раз, заполняя все зазоры между коньковой планкой и профлистом.

Инструменты и материалы для монтажа

Для того чтобы процесс монтажа прошел максимально быстро и гладко, необходимо подготовить все материалы и инструменты. Некоторые работы можно будет сделать внизу на земле, но поднявшись на крышу, необходимо быть уверенным, что все элементы есть под рукой и не нужно будет спускаться за какой-то мелочью.

Материалы для монтажа конька:

• Конек. Необходимо еще внизу отрезать необходимое количество и длину этих элементов, помня о стыковке при креплении.
• Уплотнитель. Его количество также важно подсчитать еще до того, как подниматься на кровлю.
• Кровельные саморезы.

В отношении кровельных саморезов стоит упомянуть, что они бывают с резьбой по дереву и по металлу. Первые являются заостренными на концах, а вторые имеют бур. Чтобы просверлить профлист и конек необходимо использовать саморезы по металлу, однако они не продавят дерево, а просверлят в нем отверстие соответствующего диаметра. Саморезы же по дереву не смогут просверлить металл. Именно поэтому, чтобы просверлить металл (только профлист, не обрешетку) используются саморезы по металлу. Потом же они выкручиваются и на их место закручиваются кровельные саморезы по дереву.

С материалами все, однако нужно запастись целым рядом инструментов. Некоторые из них понадобятся только внизу, а некоторые нужно будет взять с собой при монтаже конька.

Необходимые инструменты:

• Лестница с выступами на краях, которые позволяют зафиксировать ее на крыше.
• Рулетка.
• Карандаш.
• Ножницы по металлу.
• Шуруповерт.

Подготовив все необходимые материалы и инструменты можно смело приступать к монтажу конька.

Чтобы понять, как происходит процесс монтажа, советуем посмотреть это видео:

Процесс монтажа

По окончании работ с укрытием крыши профлистом, можно приступать к установке конька. Стоит упомянуть, что края листов металла не должны соприкасаться друг с другом, а должны выдерживать расстояние в 5-10 см от верхней точки кровельной конструкции.

Схема крепления конька к профнастилу

Чтобы конек можно было хорошо прикрепить, на верхних краях скатов заранее устанавливаются дополнительные бруски обрешетки, именно в них и будут загонятся кровельные саморезы. Но эти нюансы должны быть учтены еще до монтажа конька. Начинать монтажные работы нужно не той стороны, с которой обычно дуют сильные ветры, а с противоположной и двигаться так сказать, навстречу ветру

Процесс установки конька:

• Монтаж уплотнителя. Его можно приклеить как к обратной стороне конька, так и к самой крыше. В любом варианте, уплотнитель должен располагаться на расстоянии 3 см от внешнего края планки.
• Укладка конька. Элементы накладываются друг на друга внахлест на 15-20 см.
• После выравнивания конька он окончательно закрепляется кровельными саморезами. Они загоняются сквозь металл в обрешетку. Саморезы стоит крепить с шагом 30-40 см друг от друга и на расстоянии в несколько сантиметров от краев планки. Для удобства монтажа можно сначала закрепить конек с двух краев и уже потом вкрутить все оставшиеся саморезы. Для этого стоит использовать шуруповерт.

Как видно, процесс монтажа конька совсем не сложный и под силу даже неквалифицированным людям. Однако выполняя работы на высоте очень важно помнить о технике безопасности. Рабочая лестница должна быть надежно закреплена. Человек выполняющий работы должен быть со страховочным поясом. Предварительно стоит подумать, как и за что его закрепить. Это поспособствует безопасности и качественному выполнению всех работ по монтажу конькового элемента на крыше.

Конек для профнастила Ссылка на основную публикацию

Источник: https://viascio.ru/krovlya/konek-dlya-profnastila

конек на крышу из профнастила: как крепить на пролист кровли

Конек – это своего рода ребро, расположенное в самой верхней части крыши. Он получается за счет стыка скатов кровли, выполненных из профнастила. Сюда также стоит относить и разнообразные дополнительные элементы, которые крепятся к ребру. Чаще всего конек имеет место быть в двускатных вариантах крыш, но все же его можно найти и в сложных четырех скатных.

При осуществлении монтаж конька, надо обратить внимание на два очень важных момента – произведение точных расчетов, устройство вентиляции чердачного помещения, мансарды, а также кровельного пирога.

В качестве материала конька в настоящее время используется железо оцинкованное. Кроме этого на рынке можно найти достаточное количество уже готовых вариантов, которые отлично подойдут на вашу кровлю. Самое главное правильно крепить и выполнять все виды работ.

↑

Виды коньков

Если брать во внимание варианты исполнения конька, то тут выделяют два основных направления:

1. Брус, уложенный на вертикальные стойки, который служит опорой стропильных ног. Сами стойки имеют опору на балках перекрытия потолочной части.
2. Соединенные выставленные треугольники стропил. На стропила должны быть пришиты доски под определенным углом. В результате мы получим конек.

Если брать во внимание магазины строительных материалов, то здесь можно встретить следующие виды конька для кровли:

• Полукруглый конек. Имеет более привлекательный внешний вид. Чтобы добиться качества и отличного результата в сочетании всех элементов кровли, лучше всего обратиться к одному производителю и поставщику элементов.
• Врезной конек. Используются в большей степени для вальмовой кровли. Его устройство выглядит следующим образом: он врезается в кровлю, а горизонтальный уровень будет располагаться ниже, чем у основного.
• Планка коньковая. Он предназначается для того, чтобы соединить стыки профнастила с двух скатов. Конек выступает также и в виде декоративного элемента. На выбор вам могут предоставить коньки одинаковой расцветки с профнастилом для кровли. Но не стоит забывать про то, что под планку необходимо подложить своеобразный уплотнитель.
• Коньки пересеченные. Коньки всегда будут расположены по горизонтали у вальмовых кровель.

↑

Функции конька и его использование

Самая главная функция крепления конька на кровлю из профнастила – защитная. Он предназначается для того, чтобы избежать попадания влаги под кровлю. И использовать в этом случае другой способ практически не реально. Кроме этого благодаря коньку кровля способна прослужить несколько больше. При попадании влаги сразу же будет портиться обрешетка, система стропил и повредится сам профнастил.

Стоит учитывать тот момент, что весь процесс устройства кровли должен занимать всего лишь несколько дней. Чем быстрее все будет сделано, тем больше будет эффективность.

Нельзя забывать про вентиляцию, которая возникает благодаря установке конька. Это очень важно для утепленных кровель и тогда, когда под крышей располагается мансардное помещение.

↑

Высота конька

Не малое значение для кровли будет иметь высота конька. Это необходимо, в том числе и для того, чтобы правильно рассчитать необходимое количество используемого материала. Есть даже таблица, которая помогает быстро произвести расчеты, но очень важно знать ширину самого здания и угол наклона.

уклон	5	10	15	20	25	30	35	40	45	50	55	60
коэффициент	0,08	0,17	0,26	0,36	0,47	0,59	0,79	0,86	1,0	1,22	1,45	1,78

При расчете мы ширину нашего дома умножаем на имеющийся коэффициент из таблицы, в зависимости от угла наклона ската кровли. Крепление конька в таком случае должна быть соответствующей высоты. Если ширина дома равна 10 метров, а угол уклона – 30 градусов, то тогда рассчитываем так:

5 (ширина одной стороны)*0.59(коэффициент)=2.95.

↑

Устройство конька: советы

Когда мы монтируем конек на кровле из профнастила, то должны придерживаться определенных правил:

• Его устройство по времени должно приходиться в завершении работ на кровле. Нельзя забывать про вентиляционный слой. Его предназначение – защита доски конька от влаги. Кроме этого защита заключается в том, чтобы не пропустить на чердак или мансарду насекомых и различных птиц.
• Кровельное покрытие, которое лучше всего выбирать из профнастила, не должно плотно прилегать к коньку. Это делается для того, чтобы был свободный доступ воздуха в пространство под кровлей.

Для естественной вентиляции пространство под коньком не было плотно заполнено. Так что тут нельзя использовать пену монтажную, а также различные герметики. Особо это важно при устройстве мансард.

↑

Монтаж элемента конька

Установка конька на кровле из профнастила должна происходить при соблюдении всех условий. Но для начала следует завершить все работы по устройству профлиста на крыше здания. Если брать штучные элементы коньковой части, то их можно поднять наверх при помощи веревки или других подручных средств.

На первоначальном этапе монтируется брус с сечением как минимум 70*90 мм. К нему прикрепляются с каждой стороны по два бруска обрешетки. После этого сам брус должен быть прикреплен к центральному брусу всей кровли. В местах ввинчивания саморезов с внешней стороны можно использовать заглушки. Но работы начинаем выполнять только после того, как убедимся в том, что профлист на обоих скатах располагается примерно на одинаковом уровне друг напротив друга. Допускается расхождение в пределах двух процентов от ширины конька.

По всей длине необходимо проклеить уплотнитель или рубероид. Это поможет избежать появления плесени, грибка или других вредителей.

↑

Крепление конька

При помощи саморезов все коньковые элементы крепятся к коньковому брусу и только к нему. Но крепление должно осуществляться через верхнюю гофру профлиста. Зазор, который у нас получается, равен высоте профиля. Если будет сильный ветер и дождь, то влага может спокойно проникнуть вовнутрь. Чтобы всего этого избежать, следует использовать уплотнитель, который специально и предназначается для конька. Стоит обращать внимание на то, что уплотнитель должно подбираться под марку используемого профлиста.

Шаг крепления конька на кровле из профнастила должен составлять 20-30 см. Нельзя забывать про нахлест равный 15-20 см. Он должен начинается только с той стороны, которая будет противоположна частому дуновению ветра.

Сам процесс фиксации конька должен происходить следующим образом:

• Установка начинается с одного из торцов. Сам монтаж осуществляется поверх торцевых планок.
• Коньковый край должен несколько выходить наружу, примерно на 20-30 мм.
• Если мы делаем плоский конек, то все детали должны идти внахлест равный как минимум 100 мм. В данном случае можно прибегнуть к жестяницкой технологии.
• При полукруглом коньке стыковка должна происходить по штамповке.
• В завершении крепление осуществляется при помощи саморезов и по самым верхним краям профлиста, уложенного на кровле. Саморезы должны иметь шаг примерно равный 80 см.

Отверстия для крепления должны быть просверлены не только на плоской стороне бруска, а на обоих коньках. Край конька должен несколько выступать и тут достаточно будет даже сантиметров пять. Под самим коньком доски должны быть такого диаметра и размеров, чтобы хотя бы на 10 см были толще, чем шаговой обрешетки.

Правильное устройство кровли и коньковых элементов позволит нам получить желаемый результат и позволит самой крыше дома или другого здания прослужить максимальное количество времени. Каждый элемент при выполнении работ очень важен в процессе эксплуатации.

Источник: https://profnastil-s.ru/krovlya-kryshi/kak-krepit-konek-na-proflist.html
