Как закрепить стропила к кирпичной стене?

Как сделать крепление стропил к стене – варианты и способы из практики

Крепление стропил крыши дома можно выполнить различными способами, все зависит от конструктивных особенностей стропильного каркаса. Самое главное, чтобы соединение было прочным и могло выдерживать различные нагрузки, связанные с климатическими условиями местности.

Способы крепления стропил

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

• Брусья.
• Треугольные косынки.
• Нагеля.
• Шипы.

К металлическим элементам, используемым для этой цели, относят следующее:

• Гвозди или шурупы.
• Болты, укомплектованные гайками и шайбами.
• Скобы и хомуты.
• Накладки.
• Петли.
• Анкерные болты.
• Гвоздевые и зубчатые пластинки.
• Уголки.
• Перфорированная лента.

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

• Непосредственно к мауэрлату.
• Через балки потолочного перекрытия.
• С помощью затяжек и подстропильных брусьев.
• Используя обвязку каркасного строения.
• Присоединение к верхнему венцу дома из бревен или бруса.

Монтаж висячей стропильной системы ведется с учетом того, что жесткое крепление верхней части элементов обеспечивает распорное давление на стены здания. Чтобы снизить степень нагрузки, используют затяжки, соединяющие стропильные ноги одной фермы. В этом случае соединение стены здания происходит с безраспорным треугольником.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата. Для создания кровельного свеса балки должны иметь выступы за внешние стены примерно на 0,5 метра. На аналогичное расстояние выносятся и стропилины, так как их крепление выполняется на краю балки.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент. Существует два способа крепления стропильных ног к мауэрлату: жесткое и скользящее крепление.

Жесткое крепление

Такой способ соединения не позволяет соединенным элементам конструкции сдвигаться, изгибаться или поворачиваться. Добиться такого результата можно в следующем случае:

• Если использовать уголки металлические для стропил, которыми будут соединяться стропила с подшивным опорным брусом. В этом случае стропильная нога жестко упирается в опорный брус и закрепляется с помощью стальных уголков, которые располагаются по бокам соединяемых элементов. Именно уголки не позволяет элементу смещаться в поперечном направлении.
• Если выполнить запил на стропильной ноге и закрепить ее с помощью скоб, гвоздей или проволоки. При этом крепление стропил гвоздями выполняется с обоих боков узла соединения, а третий – в нижнюю часть элемента в вертикальном направлении.

В обоих случая требуется дополнительная фиксация стропил и стен дома с использованием проволоки или анкерных болтов.

Скользящее крепление

Соединенные таким способом элементы конструкции получают возможность перемещаться относительно мауэрлата на допустимое расстояние. Такой крепеж для стропил получают в результате выполнения запила стропил и их крепление с помощью скоб или гвоздей. Кроме этого можно использовать «салазки» — специальные скользящие крепления для стропильных ног.

Скользящее крепление балок к мауэрлату пользуется популярностью в деревянном домостроении, которому свойственна естественная усадка. Использование в этом случае скользящего соединения предотвращает деформацию стропильной системы. Скольжение стропильных ног позволяет подстроиться конструкции крыши под изменяющуюся форму основного строения. Монтаж остальных элементов крыши выполняется по стандартной схеме.

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

• Соединение встык — считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями.
• Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально.
• Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки. При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

Монтаж обрешетки

Правильно смонтированная обрешетка является залогом надежной кровли. В зависимости от выбранного кровельного покрытия обрешетку можно сделать сплошной или разреженной.

В большинстве случаев для изготовления обрешетки используют бруски или доски. Фиксация брусков выполняется одним крепежным элементом в узле соединения, доска прибивается двумя гвоздями, которые располагают по краям. Не рекомендуется прибивать доску одним гвоздем, так как в этом случае может привести к выкручиванию материала под действием больших нагрузок.

Допускается использование короткого пиломатериала для обрешетки. Сращивание элементов нужно делать непосредственно на стропилах, фиксируя при этом концы обоих соединяемых деталей. Стыки элементов обрешетки на соседних рядах рекомендуется располагать на разных стропилах.

Для качественной установки стропильного каркаса, нужно выбрать наиболее правильное крепление стропил.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-sdelat-kreplenie-stropil-k-stene-varianty-i-sposoby-iz-praktiki.html

Как закрепить стропила к кирпичной стене

Залогом долгой и беспроблемной жизни в новопостроенном доме служит прочная и безопасная кровля. Основу ее надежности составляет правильный расчет всех элементов выбранной стропильной системы и добротно выполненный монтаж. Качество же монтажа базируется на правильном подборе материалов, крепежных изделий и способов соединения всех узлов конструкции.

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

• Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.

• Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.

• Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

Висячие стропила

Эта разновидность устройства крыши образуется жестким треугольным сопряжением ферменной конструкции из стропильных досок и нижнего бруса‑затяжки, который, в свою очередь, опирается на мауэрлат. Такое устройство создает нагрузку на стены здания, имеющую преимущественно вертикальную компоненту.

Конструкция с висячими стропилами

Мауэрлат — толстый опорный брус, плотно закрепленный наверху стены и служащий основанием, а фактически фундаментом, для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса кровли и оборудования на ней, так и динамических воздействий от снега, ветра, веса работающих на крыше людей и т. п.

Стропильные системы висячего типа могут удерживаться на месте лишь благодаря собственному весу, а дополнительное их сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Оно обеспечивается креплением нижнего бруса‑затяжки висячих стропил к мауэрлату и, не представляя большой технической сложности, может быть выполнено любыми доступными крепежными деталями: скобами, угольниками, гвоздями, хомутами и т. п.

Наслонные стропила

Конструкция с наслонными стропилами

Наслонные стропила — вариант устройства кровли, когда брусья стропилин, лежащих под углом, имеют две точки опоры на своих концах: мауэрлат и коньковый брус. Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома либо на толстый продольный брус — «матицу».

Стропильная система наслонного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже имеют место и «скользящая» горизонтальная, и «распирающая» угловая составляющие.

Ввиду сложности треугольника сил, их компенсацию должно обеспечивать надежное соединение стропильных ног с мауэрлатом.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

В деревянных строениях роль мауэрлата часто выполняет последний венец бревенчатого сруба или брус верхней обвязки каркасных стен.

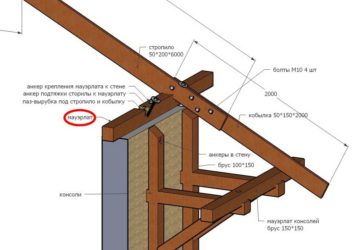

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

• температурные колебания;
• осадка дома;
• деформации деревянных конструкций, такие как кручение или изгиб;
• неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Крепление стропильной ноги

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

• Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.

• Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

• С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие. С упором на внутреннюю часть

• Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок. С прибиваемой доской

• Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение. Подвижное соединение

В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

Крепеж для стропил

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.

Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.

Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.

Правила выполнения работ

• Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.

• Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.

• Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
• Отрезать по линиям разметки.

При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции.

• Установить стропило на свое место, точно совместив все запилы.

Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:

• Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны. Забиваем гвозди

• Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее. Забиваем скобой

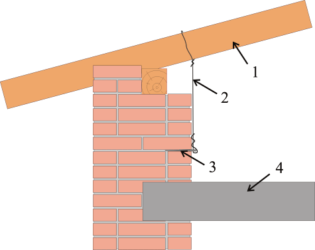

• Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту. Крепление проволкой-катанкой

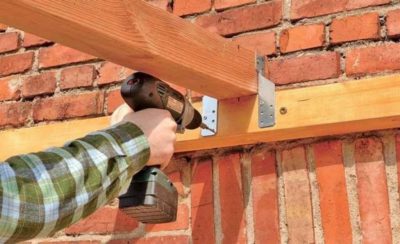

• Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости. Крепление уголками

• Вместо уголков можно использовать специальные пластины с разворотом концов на 90°. Крепление «уголками-салазками»

Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.

Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом.

Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.

Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.

Подробнее о технологи крепления своими руками смотрите в видео.

Source: NetOsadkam.ru

Источник: https://stroyka.radiomoon.ru/kak-zakrepit-stropila-k-kirpichnoj-stene/

Как закрепить мауэрлат к кирпичной стене

Без устойчивого соединения мауэрлата со стеной осуществить надежную конструкцию скатной кровли просто невозможно.

Схема соединения крыши со стеной.

Матица, а именно так в народе раньше назвали этот важнейший элемент, располагается поверх стен и является опорой для стропил. Она должна выдерживать и равномерно распределять нагрузку кровли, снега, напор ветра. Кроме того, в отличие от стропильной системы данный элемент не допускает подвижного крепежа.

В качестве материала для мауэрлата используют готовый брус или изготавливают его из двух досок соответствующего размера, соединенных между собой гвоздями. Влажность дерева не должна быть выше 22 %, предпочтение отдается сосне. Выполнить крепление можно несколькими способами, выбор которых не в последнюю очередь зависит от материала, из которого было построено здание, а также от его площади и некоторых особенностей конструкции. Главное – расположить фундамент для крыши на ровной поверхности и строго горизонтально. Его ослабление недопустимо, поэтому упорные прорези можно делать только со стороны стропил.

Схема установки мауэрлата: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропило, 5 — Проволока, 6 — Крепеж.

При возведении кирпичной кладки для большей устойчивости системы создается небольшой выступ на стене с внутренней ее стороны. При укладке основы для стропил выступ помешает случайному ее сбрасыванию, даже если возникнут неравномерные нагрузки на кровлю здания. Это условие относится главным образом к конструкции крыши без распорок. Оно играет роль и в том случае, когда не предусмотрено закрепление матицы металлическими шпильками.

Перед началом работ следует запастись необходимыми материалами и инструментами. Прежде всего это:

• брус сечением не менее 150х150 мм;
• материал для гидроизоляции (рубероид);
• уровень для горизонтальной установки;
• разводной ключ;
• дрель;
• молоток;
• гвозди, болты.

Кроме того, в зависимости от выбранного способа крепежа нужны и дополнительные материалы.

Схема крепления мауэрлата к стене.

1. Если вы остановились на обвязке бруса проволокой, потребуется толстая стальная проволока-катанка диаметром 4-6 мм.
2. Для работ с использованием деревянных пробок понадобятся:

• деревянные бруски размером с кирпич;
• металлические строительные скобы длиной 250 мм;

При соединении с помощью строительных шпилек:

• длинные металлические штыри Г-образной формы с резьбой диаметром 12-14 мм, длина участка с резьбой – 50 мм, длина короткой части 120-140 мм;
• гайки под резьбу штырей (обычно резьба м12);
• металлические шайбы;
• бетон марки 250 (если создаются бетонные подушки).

Выбираем форму конструкции и способ крепежа

Для домов каркасных, панельных, а также выполненных из облегченной кирпичной кладки или легких видов бетона, предпочтение отдается непрерывной конструкции по всему периметру здания. В более массивной кладке установка мауэрлата производится заподлицо с внутренней частью стены. Снаружи его ограждает выступ кладки. В качестве материала допускается применение отрезков бруса или бревна, если их длина составляет не менее полуметра. Отрезки следует подложить под каждую из стропильных ног.

В сооружении, площадь крыши которого невелика, конструкция представляет собой жесткую раму. Сращивание брусьев в ней производится прямым замком и закрепляется болтами или гвоздями. Затем при помощи скоб осуществляют крепление рамы к пробкам, изготовленным из обработанного антисептиком дерева и встроенным в кладку. Между кирпичом и рамой мауэрлата обязательно должна находиться гидроизоляция. Двух слоев рубероида для нее вполне достаточно.

Схема конструкции крыши.

Однако если площадь крыши достигает по меньшей мере 200-250 кв.м, лучше воспользоваться другим способом. Он заключается в создании бетонных подушек на стене, где производится монтаж конструкции. В еще не успевший застыть бетон вертикально вмуровывают металлические стержни с резьбою. Расстояние между ними должно составлять не более 2 м, а длина стержня – превышать толщину мауэрлата на 30-40 мм. Далее изделие с заранее просверленными отверстиями нужно надеть на стержни и притянуть его с помощью шайб и гаек.

Для изготовления стрежней часто используются куски арматуры, к которым привариваются болты резьбою кверху. Головки болтов при этом срезаются. Но иногда выступающие поверх бруса участки арматуры просто загибают. К нижней части стержней обычно приваривают металлические пластины, чтобы их не вырвало из бетона. Это обеспечивает особую устойчивость при сильном ветре. Если площадь крыши менее 200 кв.м, бетонную заливку можно и не делать. Достаточно вмуровать арматуру в верхние 3 или 4 ряда кладки. Шаг прутьев арматуры не должен совпадать с шагом стропил.

Как выполнить крепление с помощью строительных шпилек?

В создании опоры для стропил этот вид установки, по мнению специалистов, считается самым надежным. Если металлические шпильки вмурованы непосредственно в кирпичную кладку, глубина их погружения должна составлять 450 мм. Они располагаются на стене вертикально, а выступать над поверхностью мауэрлата должны не менее чем на 30 мм.

Можно осуществить крепление и по-другому: на опорных подушках. В этом его отличие от аналогичной операции для бетонных строений, где создается монолитный армированный пояс. При создании опорных подушек на кирпичной стене длина бетонной подушки не должна превышать 400 мм, высота – 220 мм. До заливки бетоном желательно обернуть резьбу шпилек скотчем, чтобы она не загрязнялась и не затрудняла накручивание гаек впоследствии.

Перед монтажом мауэрлата в нем нужно просверлить отверстия особым перьевым сверлом. Чтобы сделать точную разметку, его укладывают на острие шпилек, а затем ударяют сверху массивным молотком. На поверхности бруса останутся отметины в нужных местах. Проследите, чтобы шпильки обязательно находились и по его краям. Укладку основы для будущей крыши производят вдоль осевой линии, либо смещают ее немного внутрь или наружу (в зависимости от конструкции здания). Главное, чтобы она не проходила ближе, чем на 5 см от наружной части стены.

Схема монтажа стропильной системы.

На стене необходимо уложить слой гидроизоляции, накалывая его на шпильки. После этого можно производить основной монтаж. При подгонке конструкции следует обратить внимание на то, что подрезку мауэрлата ни в коем случае осуществлять нельзя. Разрешается делать только подрезку стропил, следя за тем, чтобы они хорошо опирались на брусок, а не просто его касались. Чтобы немного упростить задачу, можно использовать шаблон опорной части системы.

Способы фиксации для небольшой крыши

Бытует мнение, что в небольших по площади домах можно обойтись без фундамента, осуществляя монтаж стропил непосредственно к балкам перекрытия. Однако не следует забывать, что при такой конструкции в точках опоры возникает значительная напряженность. Использование мауэрлата помогает равномерно распределить ее по всей поверхности. Кроме того, кровля обладает довольно высокой парусностью, и ее правильное устройство не допустит срыв или сдвигание крыши при сильных порывах ветра.

Довольно простым является способ фиксации конструкции при помощи толстой стальной проволоки. Иногда при этом прибегают к использованию стропил, которые соединяют проволочной скруткой с металлической арматурой, вбитой в кладку. Они-то и осуществляют прижим основы к стене. Однако такое устройство используют только в тех случаях, когда по-другому сделать его не получается.

Классическое же проволочное крепление осуществляется следующим образом. Середина кусков проволоки располагается в кладке за 4-5 рядов до ее окончания с шагом 60-70 см. Достаточно длинные – 25-30 см – концы поднимаются вверх. Если не планируется штукатурить дом снаружи, то внешний участок проволоки прячется в растворе. Дождавшись, когда раствор застынет и станет прочным, концы проволоки скручивают поверх бруса, плотно притягивая его к стене.

В дачных домиках и других небольших строениях удобно использовать деревянные пробки размером с кирпич. Предварительно они должны быть подвергнуты специальной обработке антисептиком и обернуты толем. Кроме того, практикуется изготовление пробок из просмоленного битумом бруса. Их закладка производится с шагом 500-700 мм ниже опоры для стропил или непосредственно под нею. Соединение элементов следует производить не гвоздями, а металлическими скобами.

Крепление мауэрлата к кирпичной стене

Кровля – один из важнейших элементов здания. Недаром жилище человека часто называют крышей над головой. Кроме того, что она сама создает значительное давление на стены, именно на нее обрушиваются дожди и снега, пытается унести ветер. Чтобы она не «поехала», строится мауэрлат. Применение этого испытанного строительного приема делает крышу прочной и распределяет равномерно нагрузку от нее на здание.

Мауэрлат можно сравнить с фундаментом дома, только он – элемент крыши, объединяющий ее устройство в единую конструкцию. Если дом построен из дерева, мауэрлатом служит последний венец, который укрепляется специальным образом. А вот крепление мауэрлата к кирпичной стене – отдельное умение и искусство.

Мауэрлат – это опора стропильной системы крыши. На него возложено две задачи:

1. Компенсация распирающего усилия стропил, распределение нагрузки от кровли на всю площадь верхней части стены.

Из-за снегов и дождей в России строятся остроконечные крыши. Скат крыши ослабляет тяжесть, например, от подтаявшего снега, изменяется и направление силы, действующей на него. Она уже будет направлена не вертикально, а наружу, в сторону. Эта сила называется распирающим усилием. Она может быть настолько значительной, что если стропила закреплены на стене, разрушит кладку. Это касается стен из кирпича, бетонных панелей, газобетонных блоков, бутового камня, самана, то есть материалов дискретных.

Схема крепления мауэрлата

Нельзя забывать и о весе самой крыши. Он не мал, кроме того, может быть увеличен мансардой. Для нее потребуется утепление, покрытие для стен. На крыше могут быть установлены солнечные батареи, водонагреватели, антенны. Все это увеличивает ее вес. Правда, у кирпичной кладки высокая вертикальная прочность, она более чувствительна к боковым нагрузкам.

Установка мауэрлата – решение всех этих проблем.
