Как закрепить стропила к стене из блоков?

Как крепить крышу к стенам из пеноблока: порядок выполнения работ

Пенобетонные блоки являются прекрасным выбором для строительных работ. В них совмещены конструкционные функции и теплоизоляционные возможности. Но наличие пор в материале придает блокам отличие от плотных кирпичей или прочного бетона. Из-за этого у многих возникает вопрос – как крепить крышу к стенам из пеноблока. Попытаемся разобраться в существующих способах выполнения данного строительного узла.

Типы крыш

Для возведения крыш на пеноблоках используют все известные варианты. Пожалуй, их разделим на два типа – плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Нагрузочное воздействие равномерно делится по всем стенам.

Блоки, на которые опирают кровлю, будут в тех же условиях, если бы кладка стен возводилась дальше, и на них давили бы верхние этажи.

Вариантов скатных кровель больше:

• односкатная;
• двухскатная;
• мансардная;
• вальмовая либо четырехскатная;
• пуловальмовая.

Есть более сложные неклассифицированные формы. Но это не так важно, потому что они подразумевают устройство стропильной конструкции, поддерживающей перекрытие.

Нагрузочные воздействия от стропильных ног, если они укреплены сразу к стенам, будут точечными, по этой причине и создаются проблемы обустройства крепежных узлов крыши к пеноблочному материалу. Но сначала следует разобраться с особенностями стропильных систем.

Уже ясно, что основная деталь – стропила, соединенные обрешеткой и удерживающие кровлю. Их разделяют на две группы:

• наклонные – оперты обоими концами на стену, стойки или мауэрлаты;
• висящие – опираются только нижними концами, а верхние висят свободно. В комплексе с другими элементами могут образовать ферму.

Монтаж

Разберемся с последовательностью выполнения работ.

?

Если есть армопояс

С его наличием конструкция получается надежной.

Монолитный пояс представлен лентой из железобетонного материала, расположенной по верхнему периметру стен. Его можно устраивать по блокам и другим штучным материалам.

Основное предназначение – связать кладку и распределять нагрузку равномерно на все имеющиеся стены. Устроенный по ячеистому бетону, он создает дополнительную защищенность поверхности от продавливаний.

Монолитное армирование можно выполнить в опалубочной конструкции, но чаще всего укладывают с двух сторон стены блочные ряды, чтобы создать лоток. Внутрь устанавливается арматура, которая потом заливается бетонной смесью.

Заливка пояса несколько усложняет общую конструкцию объекта, но придает ему надежность и делает более прочным. Стоимость работ увеличивается, но незначительно, потому что стального материала и бетонного раствора много не требуется.

Если строится большой объект, или предполагается тяжелая кровля, то устройство армированного пояса считается обязательным.

Мауэрлат на пеноблок можно не устраивать, стропила к армопоясу закрепятся и без него. Но будет лучше, если этот элемент присутствует, так как в древесину крепежный элемент вставляется проще.

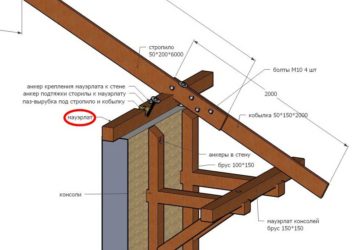

Как же закрепить мауэрлат к пеноблоку? Монтаж элемента выполняется двумя вариантами:

1. В момент заливки бетонной смеси закладываются анкера. Для них в мауэрлате высверливают отверстия, чтобы притянуть к бетону гайками. Способ надежный, но подразумевает точную разметку центров отверстий.
2. Засверливают под шпильки мауэрлат уже после того, как уложат его на бетон. Сверло должно пройти через древесину и бетон. Шпильки дополнительно фиксируются клеевым составом, либо придется применять анкера распорного типа.

Следует заметить, что между стеной и мауэрлатом в обязательном порядке устраивается гидроизоляционный слой.

Теперь в стропильных ногах необходимо выбрать угол, которым они упрутся в мауэрлат, в качестве дополнения по краям можно выставить уголки. Некоторые мастера в мауэрлате выбирают паз, чтобы создать более надежное крепление и исключить вероятность того, что они сместятся вдоль стены при разрушении уголка.

Желающие могут связать мауэрлат и стропильную ногу проволокой, что тоже разрешено.

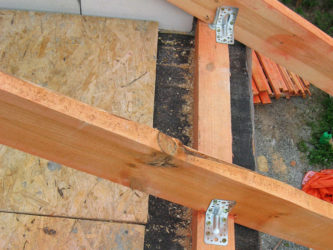

На стропила стальными пластинами укрепляют опорный брусок, которым он упрется в мауэрлатный брус. Дополнительно вдоль всей поверхности укрепляется металлический угольник, для которого выбирают в стропилах поперечные пазы. Можно такой упор закрепить не металлической пластинкой, а еще двумя брусками, которые создадут дополнительный упор.

На торцевом участке каждой стропильной ноги можно устроить выемку в виде буквы «V», которой она упрется в мауэрлат. Но в таком случае стропилина дальше стены не выйдет.

Следует помнить, что пенобетон легко впитывает воду. По этой причине рекомендуется делать приличные кровельные свесы, под которые подразумевается выпуск стропильных ног.

?

В качестве дополнения можно использовать хомуты, изготовленные из проволоки, металлической ленты и иного материала. Ими охватывается стропило, притягивается к низу. Хомут фиксируется дюбелями на внутреннюю поверхность стены. Такая мера хороша, когда необходимо создать дополнительный запас прочности соединения кровли и стены.

Без армопояса

Как крепить крышу к пеноблоку в этом случае?

Здесь необходимо отметить, что данный способ легче – кровельные детали укладываются на поверхность стен. Такой вариант хорош для хозяйственных построек, возводимых собственными силами.

Выполняя устройство кровли, следует особое внимание уделить мауэрлату. Без него крепление стропил к пеноблочным стенам не рекомендуется. Элемент равномерно разделит нагрузочные усилия на стены, ширина его должна равняться размеру стены.

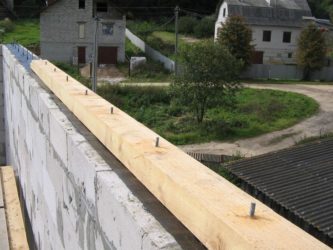

Фиксируется мауэрлат к блочной кладке нагелями или шпильками. Лучше всего сажать их на растворную массу либо вклеивать. Диаметр элементов крепежа должен быть не менее трех сантиметров, чтобы не возникало расшатывание.

Когда стойки либо верхние торцы наклонных стропильных ног опирают на перегородку из пеноблочного материала, то сверху необходимо уложить прогон, распределяющий нагрузку по всей имеющейся площади.

Если висячие стропила не будут иметь затяжек, то они «разъедутся» в разные стороны, и единственным препятствием этому будет только стенка. Если она из пеноблока, то от нагрузки крепежные шпильки начнут расшатываться. Поэтому затяжки считаются обязательными, и лучше не приподнятого типа.

Эта же причина не позволяет устанавливать мансардный тип крыши, боковые стропильные ноги которой передают нагрузку горизонтально. Но такие ограничения возможно обойти, если устроить дополнительные крепления стропил, выведенные за габариты стен к балкам перекрытий, выполняющих роль затяжек.

Заключение

Наверное, стало понятно, как сделать односкатную крышу на пеноблок или иную, более сложную кровельную конструкцию. Помните, что по всей поверхности блочной кладки следует разместить деревянный брус – мауэрлат, который воспримет на себя все нагрузки от перекрытия и распределит их равными долями на стены. С помощью такого элемента вы сможете своими руками смонтировать кровлю любого хозяйственного объекта и даже жилого дома, если чувствуете в себе уверенность.

Источник: https://betonov.com/vidy-betona/penobeton/kak-krepit-kryshu-k-stenam-iz-penobloka.html

Как крепить крышу к стенам из пеноблока: односкатную, двухскатную, как закрепить мауэрлат — Бетон Строй

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Традиционные «деревянные» заморочки

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

• Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
• Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
• Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты.

Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона.

Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

• Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
• Следует исключить все вероятные причины нарушения соединений.
• Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным кровельным пирогом. Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

• Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
• Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

В сооружении крыш с одним скатом чаще всего фигурируют:

• Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
• Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
• Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, профнастил или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

Подробно об узлах односкатной крыши

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем.

Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала.

В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Алгоритм классического варианта с опиранием верха на прогон:

• Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
• Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.
• К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
• Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
• Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ – уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

• Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
• На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
• Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.
• Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
• Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 – 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

• Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
• Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
• Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
• От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
• Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

• Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
• Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
• Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
• Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
• Изготавливаем и монтируем остальные стропилины аналогичным образом.

Источник: https://kafmt.ru/vidy/kak-krepit-kryshu-k-stenam-iz-penobloka-odnoskatnuyu-dvuhskatnuyu-kak-zakrepit-mauerlat.html

Как крепить крышу к пеноблоку: варианты и узлы

Крепить кровлю к зданию из пенобетона сложнее, чем к построенному из других материалов

Блоки из пенобетона отличный выбор для строительства дома. Они совмещают в себе функции конструкционного материала и теплоизоляции.

Однако из-за наличия пор стены из них отличаются от плотного кирпича или бетона. Поэтому у многих возникает вопрос — как крепить крышу к пеноблоку? В нашей статье постараемся на него ответить, рассмотрев возможные варианты исполнения этого узла строений.

Почему нужно обратить особое внимание на крепление крыши к пеноблочному строению

Пористая структура пенобетона

Все дело в пористой структуре материала, ее видно в приближении на фото  выше. Он легко выдерживает нагрузку, распределенную по большой площади. Если же ее приложить точечно, то поверхность продавиться.

Тонкие стенки между порами легко разрушить. С кирпичом или плотным бетоном такого не происходит. По этой же причине и крепеж расшатывается в пеноблоке. Гвоздь в него легко вбить, но он не будет прочно сидеть, расшатать и вытащить его можно даже голыми руками.

Поэтому и нужно уделить особое внимание к креплению кровли в пеноблочных зданиях. Если процедуру неправильно выполнить, то стены могут разрушиться.

Трещина в стене одно из последствий неправильного крепления кровли

Типы кровли пеноблочных строений

С пеноблочными строениями используются все существующие типы кровли. В принципе их можно разделить всего на две группы, плоские и скатные.

Плоские кровли

С плоскими крышами возникает меньше всего проблем

С ними проблем не возникает вообще. На стены укладывают плиты покрытия или перекрытия по ним делают кровельный пирог. Нагрузка от плит равномерно распределяется по всей площади сечения стен.

Пеноблоки, на которые опирается кровля, оказываются  в таких же условиях, как и если бы мы продолжали возводить стену выше, и это был бы вес верхних этажей, а не крыши.

Скатные кровли

Монтаж односкатной кровли Двускатная кровля
Полувальмовая крыша Вальмовая кровля
Мансардная кровля Кровля сложной формы не поддающаяся классификации

Их видов больше:

• односкатные;
• двухскатные;
• мансардные;
• вальмовые или четырехскатные;
• полувальмовые.

Кроме того есть крыши сложной формы, которые не классифицируются. Но нам это не важно, все эти крыши подразумевают стропильную конструкцию, которая поддерживает кровлю.

Нагрузка от стропил, если крепить их прямо к стенам будет точечной, поэтому и возникают проблемы конструирования узлов крепления крыши к пеноблоку. Для начала рассмотрим особенности стропильных конструкций.

Элементы и типы стропильных конструкций

Стропильная конструкция

Как и понятно, главная деталь — это стропила, связанные между собой обрешеткой, они держат вес кровельного пирога.

Их делят на два типа:

Висящие и наслонные стропила

Первые опираются обоими концами (нижние называют стропильными ногами) на стены, мауэрлаты или стойки.

Второй тип имеет опору только ногами, верхние концы висят свободно. Вкупе с другими элементами они могут образовывать стропильную ферму.

На рисунке показаны названия деталей стропильной конструкции (фермы)

На рисунке сверху изображены наиболее распространенные типы стропильных ферм (не называем их конструкциями, так это подразумевает все стропила и обрешетку).

И еще два пояснения:

1. Бабка на четвертом рисунке — это то же самое, что стойка, автор рисунка применил термин принятый у реставраторов, чем у инженеров (автор этой статьи с ним почти не встречался).
2. Затяжка тоже чаще называется стяжкой (вообще, многие строительные термины имеют много названий, даже в нормативных документах это встречается).

Обратите внимание. На рисунках показаны рекомендуемые размеры пролетов для каждого типа стропильных ферм. Это полезная информация.

Крепление без армопояса

Сразу рассмотрим более простой способ, как ставить крышу на пеноблок, когда детали кровли укладываются прямо на поверхность кладки. Этот вариант чаще всего используется в небольших постройках, возведенных своими руками.

На что надо обратить внимание

При креплении крыши к зданию из пеноблоков нужно особое внимание уделить следующим деталям стропильной конструкции.

 Мауэрлат

Мауэрлат, уложенный на стену

К пеноблоку нельзя крепить детали стропильной системы без этой детали. Мауэрлат равномерно распределит вес кровли по всей площади стены. Его ширина должна быть максимальной, лучше всего, если она будет равна ширине стены.

Крепится мауэрлат к кладке с помощью запущенных в нее шпилек или нагелей. Желательно сажать их на раствор или вклеивать. Также диаметр нужно выбирать не менее 30 мм, чем он больше, тем меньше будет расшатывание крепления в пеноблоке.

Стойка, верхние концы наслонных стропил

Стойка стропил должна быть установлена на прогон

Если стойки или верхние концы наслонных стропил опираются на перегородку, сделанную тоже из пеноблока, то поверх ее необходимо положить прогон. Он распределит нагрузку по всей площади, также как мауэрлат на внешних стенах.

Затяжки

Висячие стропила без затяжек «разъезжаются» в стороны. Препятствовать этому может только стена. В случае пеноблока эта нагрузка может расшатывать шпильки, которыми крепится мауэрлат. Поэтому затяжки должны быть обязательно и желательно не приподнятые.

По этой же причине нежелательно устраивать мансардную крышу, боковые стропила которой тоже передают горизонтальное усилие на стену. Обойти все ограничения можно, если дополнительно закрепить стропильные ноги, выпущенные за габариты стены к балкам перекрытия, которые будут играть роль затяжек.

Без затяжек можно обойтись, если стропила крепятся к балкам перекрытия

Крепление кровли с армопоясом

Крепление стропил с армопоясом и без

Более надежной конструкция получается, если предусмотреть армопояс (второе название монолитный пояс).

Что такое армопояс

Армопояс на доме показан стрелкой

Армопояс представляет собой ленту монолитного железобетона толщиной до 0,5 м по верхнему краю стены. Он устраивается не только по пеноблокам, но и по кладке из любого штучного материала (к примеру, кирпича).

Его задача дополнительно связать кладку и равномерно распределит нагрузки по всем четырем (или больше) стенам. В случае с ячеистыми бетонами он дополнительно защищает поверхность от продавливания.

Монолитный пояс можно сделать в опалубке, но обычно выкладывают с внешней и внутренней стороны стены два ряда из блоков небольшой толщины так, чтобы получился лоток между ними (иногда выпиливают лоток, получая «U»-блок). В него устанавливают арматурный каркас и укладывают бетон.

Можно залить армопояс в опалубке Выпиливание «U» блоков Готовый «U» блок
Кладка «U» блоков Лоток из пенобетона для устройства армопояса Уложенная арматура
Укладка бетона Выравнивание поверхности Готовый армопояс

Устройство армопояса немного усложняет конструкцию здания, но увеличивает его надежность и прочность. Цена строительства вырастает тоже незначительно, так как стали и бетона нужно немного. Для строений большой площади и с тяжелой кровлей монолитный пояс почти обязателен.

Крепление кровли к пеноболкам с армопоясом

К армопоясу стропила можно закрепить и без мауэрлата, теми же способами, но лучше все же установить его. В дерево мауэрлата устанавливать крепеж легче. Сам мауэрлат соединяется с монолитным поясом двумя способами, инструкция следующая.

• При заливке бетона в него закладываются шпильки-анкера. Под них сверлят отверстия в мауэрлате и притягивают его к бетону гайками с шайбами. Наиболее надежный способ, но требует точной разметки отверстий перед сверлением. На видео в этой статье показан именно такой вариант.

Установка мауэрлата на заранее замоноличенные шпильки

• Отверстия под шпильки сверлят, уже уложив мауэрлат на бетон. Сверло проходит сквозь дерево и бетон. Дополнительно шпильки можно закрепить клеем или использовать самораспорные анкера.

Внимание. Между мауэрлатом и стеной (армопоясом) обязательно делают гидроизоляцию.

Самораспорный анкер для пено- и газобетона

Первые два способа монтажа стропил показаны на рисунке после заголовка этого раздела статьи, они наиболее распространены.

• В стропилах выбираются уступы, которыми они упираются в мауэрлат. Дополнительно по краям устанавливаются уголки. Можно также выбрать пазы и в мауэрлате, это более надежно закрепит стропила, и исключит возможность их смещения вдоль стены, если разрушится уголок.
• Стропильная конструкция упирается в мауэрлат низкой затяжкой — тоже ставят угольники.

Отметим, что дополнительно можно связать мауэрлат и стропило проволокой. Остальные способы монтажа стропил показаны на рисунке ниже.

• К стропилам с помощью стальных пластин крепят опорные бруски, которыми они упираются в мауэрлат. Дополнительно вдоль мауэрлата может закрепляться металлический прокат угольник, под который выбирается поперечный паз в стропильной ноге.
• Упорный брусок крепиться стальной пластиной, а двумя брусками, которые тоже создают дополнительную опору.
• Этот способ был уже показан на предыдущем рисунке.
• В торце стропила выбирается «V»—образная выемка, которой оно опирается на мауэрлат. В этом случае стропильная нога не выходит дальше стены.
• Комбинация способов «1» и «4».
• Способ «4», но при этом продолжением стропила, образующим выпуск за стены, являются бруски, на которых тоже выбраны упоры.

Совет. Пенобетон легко напитывается влагой, в том числе и от дождей. Поэтому обязательно делайте большие свесы кровли, для которых и необходимы выпуски стропил.

Дополнительные способы крепления стропил

Отметим, что на всех предложенных узлах крепления кроме варианта «4» присутствует еще дополнительное крепление — хомут. Изготавливают его из проволоки, ленты и других подобных материалов.

Он охватывает стропильную ногу и притягивает ее вниз. Сам хомут с помощью дюбелей крепиться к внутренней стороне стены. Применять его можно, если нужно обеспечить дополнительную надежность соединения стены и кровли, например, когда крыша очень тяжелая.

Вот и все, что мы хотели рассказать о том, как ставить крышу на пеноблоки. Надеемся, наша статья была интересной, и принесла вам практическую пользу. Отлично если вы смогли воспользоваться нашими советами и воплотили один вариантов конструкции этого узла при строительстве на своем участке. Пусть крыша вашего дома будет надежной, а небо над ней безоблачным.

Источник: http://kladka-info.ru/stroitelstvo/kak-krepit-kryshu-k-penobloku-159

Варианты крепления мауэрлата без армопояса к стенам из газобетона

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

• относится к категории пористых материалов;
• неплохие теплоизоляционные качества;
• не самое низкое влагопоглощение;
• неплохая несущая способность;
• низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата. И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

К примеру:

• можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
• если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
• если зимой снеговая нагрузка незначительная;
• если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
• если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

• проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
• длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
• шаг укладки проволочных скруток равен шагу монтажа стропильных ног.

Это тоже важно знать:  Контробрешетка – нужный или лишний элемент крышиПример крепления мауэрлатного бруса при помощи проволоки

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Пример правильно затянутых проволочных косичек при помощи монтировки

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

1. На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
2. Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
3. Забиваются дюбели.
4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление. С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

• сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
• она затягивается гайкой М12 с уложенной под неё широкой шайбой;
• скрученная проволока перекидывается через стену, соответственно и мауэрлат;
• свободная петля на противоположном конце вставляется в свободный конец шпильки;
• производится затяжка гайкой и шайбой;
• потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Это тоже важно знать:  Всё что необходимо знать про устройство крыши дома

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
2. Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

Источник: http://www.krovlyakrysh.ru/osobennosti-ustrojstva-i-stroitelstva-krovli/mauerlat-bez-armopoyasa/
