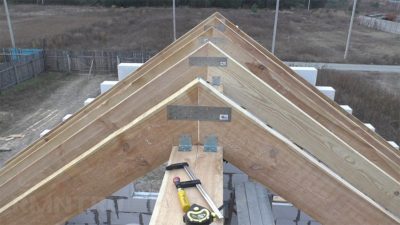

Как закрепить стропила на двухскатной крыше?

Как закрепить стропила на двухскатной крыше?

У вас получится построить надёжный дом если возведёте для него качественную кровлю. Для этого выбирайте хороший проект, просчитывайте сколько материалов понадобится на строительство той или иной части дома. Крепление стропил своей двухскатной крыши делайте на совесть.

Не забывайте, что вам нужно будет сделать качественную гидроизоляцию во всём доме и на крыше, утеплить своё жилище. Кровельный материал выбирайте самый хороший, какой можете себе позволить. Для каждого вида кровли стропила делаются по-своему.

Не нужно строить так, как считаете нужным. Есть определённые, проверенные технологии возведения домов. Изучите инструкцию, купите нужные материалы и приступайте самостоятельно или с помощниками к строительству своего жилища.

Например, по нормам стропильная система считается надёжной, когда сможет выдержать давление, равное 200 кг на м2. Сначала определитесь какого вида крышу будете делать над домом, а потом изучайте особенности монтажа для неё стропил.

Как придать прочности стропильной системе?

Идеально, когда вы построили загородный коттедж собственноручно. Вы сможете выбрать проект дома и планировку комнат такие, какие по душе. Лично выберете и закажете качественный материал и поучаствуете во всех этапах строительства, а потом обустройства своего жилища. В таком доме, где знаком каждый уголок, будет приятно жить.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

• Лежни;
• Ноги стропильные;
• Стойки;
• Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Виды стропил

Стропила входят в каркас кровли и могут быть по своим тех. характеристикам наклонными и висячими. Рассмотрим подробнее каждый вид:

• У наслонных под 2 пятками есть опоры и они надёжные. Крепление стропил к мауэрлату такое, что нижний конец упирается в мауэрлат или в верхний венец сруба, расположенный на потолке. Нижний может опираться на ещё одну стропилу, расположенную в прогоне. Эта балка находится горизонтально и лежит под коньком. В первом случае стропильная система распорная, во втором — безраспорная.
• Висячие стропила своим верхом упираются одна в другую. А низ расположен на ещё одной балке, которая называется затяжкой. Она соединяет пятки, расположенные внизу от 2 стропильных ног. Получается треугольник, который называют стропильной фермой. Благодаря затяжке не происходит сильного растяжения материалов. А это значит, что нагрузка на стены будет идти только сверху вниз. Такая конструкция стропил называется распорной. Преимущество её в том, что она не создаёт дополнительной нагрузки на стены дома.

Когда будете приобретать балки под стропила, не поленитесь подъехать на склад. Дерево должно быть выдержанным, не мокрым, ровным и не выщербленным, без признаков плесени или того, что его поточил жучок. Покупайте только качественный материал, от плохого откажитесь. Потом обработаете брусья антисептическим составом, чтобы они не покрылись плесенью или их не испортили насекомые.

Крепим бруски кровли

Лежни служат опорой для брусков и так поддерживается прогон. Ноги стропильный упрутся в мауэрлат одним из концов, а вторым в прогоны. К последним они и крепятся.

Подкосы делают для того, чтобы ноги стропильные стали ещё более устойчивыми.

Следите за тем, чтобы соединения между деталями были прочными и надёжными. Крепят детали друг с другом:

• Методом врезки;
• Гвоздями;
• Анкерными болтами;
• Используются саморезы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче. Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/stropilnaj-sistema-dvuxskatnoj-kryshe.html

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крыши

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначение

Элементы стропильной системы двускатной кровли

1. Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.

2. Стропила, установленные под наклоном.

3. Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.

4. Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.

5. Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.

6. Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.

7. Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.

8. Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогоном Вам это может быть интересно! Теплая крыша – это немаловажная деталь при строительстве энергоэффективного дома. Из статьи по следующей ссылке Вы сможете узнать, как правильно утеплить крышу дома.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

• крепление производится к коньку:
• крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатной

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.

2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.

3. На стойки укладывают коньковый брус, который к ним же и крепится.

4. Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.

5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нити

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типа

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Вас это может заинтересовать! Когда закончен монтаж стропильной системы, то приходит черед кровельных работ. Из статьи по следующей ссылке Вы сможете узнать, чем покрыть крышу дома.

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

• длина стропильных ног;
• шаг их установки;
• сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c2=a2+b2, где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l2+H2

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

В видео процесс монтажа стропильной системы:

И еще один момент. Стропила для двускатной крыши укладываются под определенным углом (на фото обозначен буквой «a»). Наклон выбирается с расчетом выбора кровельного материала. То есть некоторые покрытия нельзя укладывать на крыши, если угол наклона меньше требуемого. Вот несколько соотношений:

• минимальный угол наклона стропильной системы для шифера – 22°;
• для профнастила – 12°;
• для металлочерепицы – 14°;
• мягкой черепицы – 15°.

Соотношение уклона крыши к типу кровельного материала На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/stropilnaya-sistema-dvukhskatnoy-kryshi/

Как правильно сделать стропильную систему двухскатной крыши своими руками

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длинастропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна.

Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель.

С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Источник: http://KakPostroit.by/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi-svoimi-rukami.html

Как правильно поставить стропила на двускатную крышу

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

• Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
• Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
• Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Источник: https://kryshagid.ru/stropilnaya-sistema/kak-stavit-stropila-na-dvuhskatnuyu-kryshu.html
