Как закрепить водосток на крыше своими руками?

В этой статье:

Технология установки водостоков на крыше

Обеспечить хороший отвод жидкости с кровли – это очень важная часть строительства дома. Предлагаем рассмотреть, как осуществляется правильная установка водостоков на крыше своими руками, пошаговые инструкции и схемы монтажа, а также цена деталей.

Информация о водосточных системах

Монтаж водостока на даче или дома, должен осуществляться по специальной технологии, она зависит от материала, из которого изготовлен желоб. Если для материала барильет используется пластик, то его нужно резать специальной насадкой для болгарки, таким образом, Вы сможете максимально аккуратно выполнить работу. После резки при помощи напильника необходимо зачистить места обработки. В том случае, если у Вас водосток состоит из металлических деталей, его необходимо резать специальными ножницами, а по окончанию работы смазать металл грунтовкой и краской для наружных работ.

Фото — Схема водостока

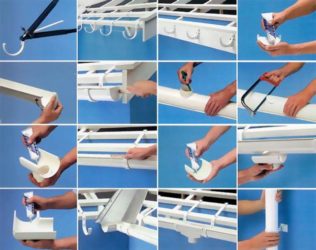

Самостоятельная установка водостока включает в себя следующие этапы:

Оценка и планирование проекта. Перед тем, как установить сточные желоба, нужно тщательно проверить поверхность здания. Осмотрите панель и софиты на наличие признаков перепревшего дерева, надломленных досок, ржавых планок и панелей. Для того чтобы обеспечить тщательный просмотр, Вам необходимо снять все декоративные элементы, коронки и защитные решетки.

Фото — Вывод водостока.

Его разработка. Нарисуйте эскиз и измерьте дом. На фото демонстрируется примерная схемы водосточной системы для типичного дома с двухскатной крышей. Запишите длину системы и отметьте места установки водосточной трубы. После этого нужно подсчитать количество внутренних и внешних углов и заглушки (обратите внимание, они право или лево-конечные). Измерьте высоту водосточных труб и добавьте 1 метр желоба для установки разветвления у земли. На жилых зданиях необходимо использовать три локтя у барильета. Существует два типа локтей. Большинству установок необходимы только передние локти, но иногда, чтобы сделать водосток на ломаной крыше нужно проработать боковой локоть.

Вот несколько советов по планированию:

Перед началом работы нужно найти подходящий профиль желоба. Это может быть круг, полукруг или прямоугольник. Специалисты советуют для водостоков на крыше использовать полукруг, а для организации стока воды — круг.
Отметьте на чертеже, где вы расположите кровельные желоба. Если для Вас очень важен экстерьер, то можно устроить встроенные водостоки на крыше. Совет: легче всего монтировать трубы навесным способом.
Просчитайте угол наклона стока, нормы зависят от его материала, особенно если монтируете высокие водостоки.

: схема установки водосточной системы

Разрежьте барильет выбранного профиля, чтобы уменьшить длину. Согните желоба, вырежьте дно. Собирать отдельные части водосточной системы гораздо удобнее на земле, чем при помощи подвесных приспособлений. Все колени нужно закрепить при помощи герметика, шов должен быть не меньше 5 сантиметров, это поможет минимизировать вероятность слома водосточной трубы. На фотографии Вы видите, как закреплять угловые конструкции.

Фото — Локти водостока

Многие монтажники также покрывают места соединений специальным составом, который повышает коррозионную стойкость металла.

В местах, где заканчивается водосточный желоб, его необходимо сократить приблизительно на 2-5 сантиметров, это нужно для обеспечения максимального напора слива. Затем приложите к желобу торцевую крышку с заклепками и изнутри соедините с водосточной системой при помощи герметика.

Фото — Составляющие водостока

Добавьте водосточные трубы и накладки (водостоки)

Отметьте положение центра розетки водосточной трубы на дне желоба. После этого вырежьте V-образное сечение на трубе, и при помощи фланца упрочните отверстие, далее установите розетку. Это же действие нужно проделать в каждой трубе, где планируется розетка.

Далее следует установка уклона

Количество и размер водостока определяет, как быстро желоба будут выводить воду. Если Вы не обустроите наклон, то вода будет застаиваться в некоторых участках, что приведет к образованию коррозии. Уклон составляет по 0,7-0,9 мм на каждые 3 метра системы. Если лицевые доски дома находятся на одном уровне, Вы можете использовать их в качестве основы для наклонных желобов. Проверьте это, удерживая уровень против нижнего края. Если они не находятся на одном уровне, то потребуется отрегулировать линию наклона, пока она не будет соответствовать нужному показателю.

Фото — Воронка водостока

Чтобы вода не затекала под кромки крыши, нужно установить софиты. Самые дешевые защитные приспособления изготавливаются из пластика и сайдинга, наиболее прочные и долговечные из алюминия.

Добавьте скрытые кронштейны

Установите вешалки каждые 60 сантиметров для поддержки стока и укрепления переднего края конструкции. Для этого при помощи дрели сделайте отверстие, далее при помощи строительных саморезов закрепите навесы. Для установки трековых барильет Вам могут понадобиться шарнирные устройства.

Прикрепите водосточные барильеты

Теперь производится установка локтя к розетке. На каждой стороне трубы оставьте 5-7 сантиметров для подстраховки. После монтажа при помощи ножовки устраните ненужный участок трубы.

Фото — Соединение водостоков

После окончания монтажных работ, при помощи пластиковых решеток, нужно защитить открытые места труб от листьев, пыли и прочих загрязнений. Если у Вас скрытые водостоки, то накрыть места установки можно при помощи мягкой битумной черепицы. Такая же технология используется для тротуарных стоков.

Кроме монтажа решеток, проводится установка обогревателей. Они необходимы для защиты водостоков от повреждений из-за перепадов температур, также если в трубе замерзает вода, то работа желоба значительно ухудшается. Для обогрева используются силовые кабели, которые монтируются по всей площади водостока. Такая система антиобледенения также используется для организации водоснабжения, прогрева зимой металлочерепицы и прочих покрытий кровли.

Фото — Защита водостока

Правила установки металлических водостоков:

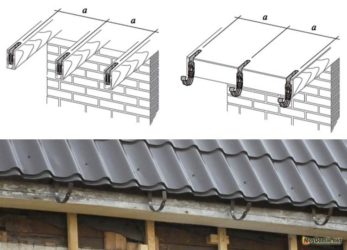

Крепежные элементы нужно крепить на деревянные стропильные ноги с расстоянием 50 сантиметров (разрешается погрешность 10 %).
Укладку желобов начинаем от воронки (конечные детали водоотводов). Их можно соединять между собой при помощи клея, герметика, соединительных муфт для вентиляции;

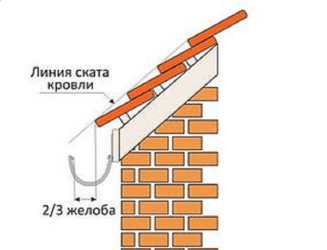

Вода, когда стекает с кровли, должна попадать в центр желобов. Это главный секрет профессиональных мастеров;
Если Вам необходимо выводить жидкость из подкровельного пространства, то потребуется укладка капельника. Его монтируют на стропила, накрывая гидроизоляцией.

Технология установки и расположения водостоков на крыше полностью зависит от используемого материала. Раз в полгода очищайте водостоки от грязи и листьев, протирайте места креплений антикоррозийным составом. Каждый год проводится полное восстановление системы: окраска, проверка, при необходимости, сварка швов.

Фото — Загрязненные водостоки

Обзор цен

Установка простых водостоков своими руками осуществляется достаточно легко, но если у Вас нет должного опыта, то лучше обратиться за помощью к специалистам. Предлагаем рассмотреть, какова стоимость установки водостоков в разных городах СНГ (прайс-лист взят с сайтов самых популярных компаний в России):

Город	Цена, с учетом отдельных элементов из пластика
Белгород	3150
Волгоград	3050
Воронеж	3000
Казань	3150
Калуга	3050
Киев	3300
Краснодар	3050
Сочи	3150
Ставрополь	3050
Ульяновск	3150
Уфа	3150
Челябинск	3050
Самара	3000

Фото — Водосток по периметру дома

Наиболее популярные марки прямоугольных и круглых водостоков для загородных домов: Devi, EKAROS P.V.M. AS, Flamingo, Murol. Их продажа производится в дилерских центрах и магазинах партнеров. Эти же марки часто устанавливаются для мансардных окон. Покупать водосточные трубы лучше оптом, поставка осуществляется за счет компании-продавца.

26 Май 2014 Владимир Бакаев

Источник: https://www.proprofnastil.ru/ustanovka-vodostokov.html

Крыша уже покрыта, а как же установить водостоки?

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

-Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

Важно Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

-Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

-Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.

-Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.

Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы

боковое крепление кронштейна

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Важно Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

-Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.

-Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции). Завершив разметку, приступают к монтажу кронштейнов.

-Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерить их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа

Крепление по краю кровлиЭтот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ. Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше : другие возможные способы

Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.

-На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.

-При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Важно Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

Источник: https://samstroy.com/%D0%BA%D1%80%D1%8B%D1%88%D0%B0-%D1%83%D0%B6%D0%B5-%D0%BF%D0%BE%D0%BA%D1%80%D1%8B%D1%82%D0%B0-%D0%B0-%D0%BA%D0%B0%D0%BA-%D0%B6%D0%B5-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%B2/

Как правильно установить водостоки на крыше – устройство и последовательность крепления элементов системы

Задаваться вопросом, как правильно установить водостоки на крыше, следует еще во время составления проекта здания. Это даст возможность правильно просчитать все важные моменты, способствующие созданию длительной и эффективной защиты для фундамента здания от осадочной влаги.

Зачем необходимо проектирование водостоков

Правильному подсчету нужного количества материалов для обустройства водосточной системы поспособствует учет следующих моментов при составлении проекта:

Проводят расчет общей площади всей кровли и каждого его ската отдельно. Полученные сведения позволят определиться с требуемой пропускной способностью водосточной системы, диаметром труб и размером желобов.
Далее составляют предварительный план того, каким образом будут размещены отдельные части системы. Это даст возможность спланировать очередность установочных операций и подсчитать количество необходимого для этого материала.
Правильный подбор необходимых комплектующих обычно осложняется наличием множества вариантов. Чаще всего за ориентир берется их внешнее оформление, которое должно нравиться хозяину и вписываться в общую картину дома. Срок службы дешевых пластиковых изделий почти такой-же, как и водостоков из металла. Другое дело, что подобные элементы не всегда гармонично смотрятся на черепичной или медной кровле.

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.

Водосточные трубы

Бывают прямоугольными и круглыми, что никоим образом не влияет на их эффективность. Подбор подходящего сечения проводится с учетом дизайна здания и других водосточных элементов. Водосточные трубы могут иметь длину 1-4 м. ПВХ изделия отличаются от металлических одинаковостью диаметра по всей длине, что предусматривает дополнительное использование соединительных муфт.

Хомуты

Предназначены для крепления труб на стены дома. Могут отличаться по материалу изготовления и форме.

Из чего изготавливают водосточную систему

Стоимость кровельных водостоков может отличаться в зависимости от материала изготовления.

Кроме цены, различаются также характеристики изделий:

Пластиковые. Это простые в установке, легкие и надежные современные изделия, окраска которых сохраняется длительное время. Срок службы пластиковых водостоков заявляется как 20-40 лет, при невысокой стоимости.
Стальные. Популярность оцинкованной стали объясняется прежде всего ее дешевизной, при не очень хороших показателях эстетичности и продолжительности эксплуатации. Более дорогая разновидность материла подразумевает наличие дополнительного полимерного покрытия. Стальные водостоки прочнее пластиковых, что сказывается и на их сроке службы. В основном они выпускаются в белом или коричневом цвете. Другие варианты окраски возможны только в индивидуальном порядке.
Медные. Наиболее дорогие, красивые и долговечные изделия. Способны прослужить несколько столетий, однако для этого важно избегать контакта меди и титанового цинка или оцинкованной стали. Спустя некоторое время медь начинает зеленеть, однако это не ухудшает ее эксплуатационные качества.
Алюминиевые. Для этого материала характерна легкость и долговечность, до 50 лет. Алюминиевые водостоки могут окрашиваться в любой цвет.
Цинк-титановые. Легкий и блестящий сплав, который используется в местностях с экстремальным климатом. При обустройстве таких конструкций важно не допускать их прямого контакта с ПВХ, пароизоляцией и кусками рубероида. Температура воздуха при установке цинк-титановых изделий не должна опускаться ниже +10 градусов. По причине дороговизны материала решение задачи, как правильно устанавливать водосточную систему, лучше всего доверить профессионалам.

Как рассчитать материал

Перед тем, как установить водосточную систему для крыши, необходимо провести ее расчет. Проще всего доверить эту процедуру консультантам той фирмы, которая занимается реализацией водосточных систем. Также это могут сделать профессиональные монтажники кровли. Если же приходится подсчитывать материал самостоятельно, то удобнее всего начать с желобов. Для определения их общей длины суммируют длину всех скатов, с которых будет осуществляться сбор воды. Имея на руках этот показатель, довольно легко подсчитывается также число воронок, которые обычно устанавливаются с частотой 1 шт/10 м погонных.

Водосточные трубы приобретаются в таком же количестве, что и воронки. Их длина соответствует высоте кровли. Повороты высчитываются индивидуально, на что влияет конфигурация конкретного фасада. Хомуты и кронштейны также не сложно подсчитать. На каждый погонный метр желоба потребует один кронштейн. Хомуты подсчитываются по высоте здания: на каждом отдельном участке водостока должно быть не менее одного хомута.

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

Молотком.
Маркировочным шнуром.
Универсальной отверткой.
Рулеткой.
Трубными клещами.
Крюкогибом.
Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Как правильно установить прямоугольные желоба на крыше

Важно также знать, как правильно устанавливать водосточную систему прямоугольного типа. В этом случае придется приложить больше усилий, так как соединяются отдельные части такого водостока заклепками и герметиком. Для этого потребуется вырезать отверстие крестообразной или круглой формы. Крепление заглушек, углов и желобов также осуществляется посредством заклепок и герметика.

Самодельные водостоки

Изучая варианты, как поставить водосток на крышу небольшого домика, нельзя обойти вниманием самодельные системы. Для этих целей могут использоваться оцинкованные гипсокартонные профили без отверстий. Размеры их могут отличаться, поэтому выбор подходящего варианта сложностей не вызовет. Из профилей складывается коробочка, а для отрезания лишнего сгодятся ножницы по металлу.

Чтобы изготовить и установить такой водосток, много времени не потребуется. Делается это при помощи монтажной оцинкованной ленты с отверстиями. Крепится она болтами, заклепками или саморезами. Сообщение необходимого уровня наклона достигается путем подгибания крепежей. Подобное самодельное устройство для отвода воды с крыши хоть и не обладает особенными декоративными качествами, но довольно прочное и эффективное.

Источник: https://kryshadoma.com/vodostok/kak-pravilno-ustanovit-vodostoki-na-kryshe-ustroystvo-i-posledovatelnost-krepleniya-elementov-sistem.html

Как правильно крепить водосток: инструкция по монтажу желобов к крыше

Планирование системы водостока и отвода дождевой воды от фундамента целесообразно проводить, когда строительство кровли еще не закончено. Такой подход позволит подобрать оптимальную систему по типу крепления, материалу изготовления и стоимости. Основной вопрос, возникающий при установке: как крепить водосток к крыше? Необходимо зафиксировать горизонтальные линии так, чтобы вода стекала беспрепятственно, а желоба не деформировались в жару и не прогибались под нагрузкой во время таяния снега.

Расчет и выбор материалов для водостока ↑

Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.

Установка желоба на кронштейны

Монтаж пластиковой системы

Пластиковые системы ↑

Низкая цена, легкий вес, простота сборки и установки – главные преимущества пластиковых систем. Если знать, как правильно крепить водосток, то монтаж можно выполнить своими руками. Для сборки не требуются профессиональные инструменты, легкие конструкции можно поднять и зафиксировать самостоятельно.

Сборные желоба устанавливают на крюки, которые крепят непосредственно на фронтонную (лобовую) доску или ее обшивку. Учитывая легкий вес изделий, крепежные элементы изготавливают из пластика. Чтобы полимерный лоток не деформировался под весом снега, шаг между крюками сокращают до минимального – 50 см.

Крепление пластикового желоба на крюки

Недостатки пластиковых систем:

При монтаже в холодных регионах требуют дополнительного подогрева в зимний период – в желобах фиксируют электрокабели.

Хрупкость: при повышенных нагрузках (температурные перепады, обильный снегопад, схождение ледяной корки) материал трескается.

Металлопластиковые и стальные водостоки ↑

Конструкции из стали с полимерным покрытием долговечны и надежны. Желоба выдерживают нагрузки в виде льда и снега без повреждений. Системы устанавливаются в любых климатических условиях.

Стальная конструкция: крепление к крыше

Заводские детали покрыты защитной пленкой: при установке необходимо следить, чтобы верхний слой не отслаивался, чтобы не допустить попадания воды на металлическое основание. Изделия устанавливают несколькими способами:

Желоба водостока крепят как на регулируемые, так и на жесткие нерегулируемые кронштейны.

Допускается установка на фронтонную доску, настил, или напрямую на стропила.

Выбор техники соединения зависит от готовности кровли и возможности закрепить крюки под финишным покрытием крыши.

Желоба и крепления металлополимерной системы

Преимущества изделий из стали с покрытием: широкий выбор цветов, долговечность, надежность, полная заводская комплектация для монтажа.

Метраж и количество деталей для желоба ↑

Предварительный расчет количества крепежных крюков, соединителей, колен, метража труб и желобов производят на схеме кровли. Общий периметр крыши с добавлением 10% запаса – приблизительный метраж желобов. Метраж труб – высота от точки соединения с желобом до нижней точки, умноженная на запланированное количество водостоков.

Элементы водосточной линии

Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.

Основные элементы горизонтальных линий:

Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.

Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.

Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.

Соединительные детали

В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.

Как правильно закрепить водосток на крыше: инструкция ↑

Прежде всего необходимо подготовить инструменты и комплект деталей для сборки горизонтальной части системы. Выбрать тип крепежных деталей помогут специалисты. В зависимости от запланированного способа крепления и материала изготовления лотков, вам предложат кронштейны с регулировкой по высоте или со специальным удлинителем для монтажа на стропильные доски. Несколько деталей купите про запас на случай, если в расчетах есть ошибка или соединитель сломается, деформируется при установке.

Крепление пластикового водостока к крыше

Подготовка: инструменты для работ ↑

Инструменты для крепления водостока

Чтобы надежно закрепить водосток, понадобятся простые инструменты:

Рулетка, карандаш и мелованный шнур (нить) для разметки доски.

Ножовка (если детали пластиковые), ножницы для работы с металлом (при выборе металлополимерных деталей).

Шуруповерт или аккумуляторная дрель с насадками.

Метизы – саморезы или болты, шпильки с гайками. Желательно выбрать крепеж из нержавеющих материалов.

Общие правила монтажа желобов ↑

Независимо от выбранного способа, каким планируют крепить кронштейны для водостоков, есть общие правила монтажа деталей, которым нужно следовать:

Длина горизонтальной линии, отведенной к одной трубе, не должна превышать 12 м. Если указанное значение будет превышено, внутренний диаметр трубы просто не справится с большим объемом воды. Когда длина ската кровли больше 12 метров, необходимо спланировать монтаж 2 воронок.

Планирование точек установки воронок и наклона желобов

Угол наклона желобов. Обязательно устанавливают горизонтальные линии с наклоном в сторону трубы. Смещение от крайней точки – до 3 мм на метр. Наклон обеспечит ускоренное течение потока и предотвратит перелив в случае сильного ливня.

Способы крепления и расстояние между крюками

Шаг между крепежными крюками зависит от материала изготовления желоба. Для пластиковых линий крепят кронштейны к крыше через каждые 50 – 60 см. Максимум — через 75 см. При установке металлопластиковых или цельнометаллических конструкций расстояние между крюками можно увеличить до 90 см.
Желоба крепят на некотором расстоянии от доски или стены. Если провести условную прямую, продолжающую линию ската кровли, то расстояние от этой линии до верхнего края желоба должно составлять 2 – 2,5 см.

Корректное положение желоба

Край крыши должен находиться над условным центром лотка или со смещением к внутреннему краю.
По возможности под кровельное покрытие крепят капельный отвод с заходом на желоб – для удаления конденсата.

Отступ от края до первого крюка и расстояние между кронштейном и краем воронки

Установка коротких кронштейнов на фронтонную доску ↑

Как крепить пластиковый желоб к фронтонной доске

На готовой крыше своими руками проще закрепить водосток на лобовую доску. Схема монтажа с использованием коротких кронштейнов подходит для установки пластиковых изделий. Подбирают шурупы, подходящие по диаметру к отверстиям крюка. Система на открытом воздухе, поэтому выбирают шурупы из нержавейки.

https://www.youtube.com/watch?v=76NcTeV5fcU

Пластиковый короткий нерегулируемый крюк

Приступают к разметке линии крепления. Рассчитывают уклон. Простой способ сделать корректный наклон без ошибки:

Отступают от края кровли и ставят точку в месте крепления крайних крюков.

Место крепежа последнего кронштейна смещают горизонтально вниз: длину ската умножают на 3. Полученное значение в миллиметрах – перепад высоты между крайними крепежными деталями. Если длина линии равна 10 м, то смещение составляет максимум 3 см. Нитью отбивают линию монтажа.

По линии крепят крюки

Фиксируют кронштейны, соблюдая правила выступа и расстояния до свисающего края кровли.

Измеряют расстояние между закрепленными кронштейнами. Рассчитывают количество и расстояние между промежуточными крюками. Отмечают точки крепежа.

Установка желоба

После установки всех держателей проверяют корректность наклона. Собирают и устанавливают горизонтальную ветку. Монтируют заглушки по краям на герметик. Прямые отрезки стыкуют соединительными пластинами с резиновыми уплотнителями. Наносят 3 линии герметика: по центру пластины и по краям. Прижимают к желобу. Между краями отрезков оставляют зазор до 5 мм.

Стыковка желобов в горизонтальной линии

В точках запланированного соединения с водосточной трубой вырезают отверстие под воронку. Устанавливают деталь.

Регулируемые крюки и кронштейны с удлинителями: монтаж на настил и стропила ↑

При монтаже водостоков на кровлю на стадии строительства выбирают один из двух вариантов: на стропильные доски, если расстояние между деталями не превышает 1 м; или на настил – сплошное покрытие или доски.

Установка кронштейнов на настил кровли

Используют регулируемые кронштейны:

Кронштейн с удлинителем

С удлинителем и механизмом регулировки высоты.

Крюк с регулировкой высоты

При выборе крюков с удлинителем есть простой способ соблюсти правильный наклон. Необходимое количество кронштейнов выкладывают в одну линию впритык друг к другу. В месте сгиба первого элемента ставят метку. Проводят прямую до конца последней детали. Рассчитанный показатель перепада (наклона слива) отмечают вверх от точки на крайнем элементе. Соединяют точку с меткой на первом крюке. Полученная линия – места сгиба кронштейнов. Обязательно нумеруют изделия.

Проверка соблюдения наклона

К настилу или стропилам крепят крюки, сгибают по разметке. Строительным уровнем проверяют угол наклона крюка. Необходимо так согнуть планку кронштейна, чтобы желоб, установленный в крепления, находился в строго горизонтальном положении, без перегибов.

Проверка угла сгиба

При использовании кронштейнов с регулировкой монтаж проводят по прямой горизонтальной линии. По низу кронштейнов проводят разметку уровня склона, регулируют механизмом каждый элемент до достижения ровной наклонной линии.

Установка желобов на вагонку или сайдинг ↑

Сложный вопрос: как крепить водосток к установленному сайдингу или вагонке? Существует 3 варианта решения:

Демонтировать с фронтонной доски обшивку. Используют простые короткие крюки, которые крепят длинными шурупами. Между доской и крюком устанавливают шайбу или плотную резиновую прокладку для того, чтобы можно было свободно установить вагонку.

Крюки на доске под сайдингом

Провести крепление крюков через декоративную обшивку. Потребуется дрель и длинные шурупы. Высверливают отверстия в вагонке, немного превышающие диаметр крепежа. Вкручивают крепеж в основание под сайдингом. Применяют короткие крюки.

Короткие кронштейны с креплением поверх вагонки

Установить регулируемые кронштейны, закрепив их под кровельной обшивкой – не придется снимать сайдинг.

Фиксация желоба на кронштейнах ↑

Схема установки водостока

Для фиксации лотка в кронштейнах производители комплектуют изделия специальными пазовыми соединениями или механическими защелками.

Лоток совмещают с выступами кронштейнов

Чтобы закрепить водосток, в крюки вставляется желоб под наклоном. После совмещения выступа кронштейна с канавкой на краю лотка желоб проворачивают на 90о до установки в правильное положение.

Фиксация лотка

Соединение с воронками осуществляют замковым способом. Если инструкцией предусмотрена дополнительная герметизация, по краю отверстия под воронку наносят герметик. Совмещают отверстие в лотке с отверстием воронки и зажимают замок до щелчка.

Крепление воронки

: крепление водосточных желобов ↑

Короткий видео-урок: как крепить водосточные желоба к готовой крыше, без использования коротких крюков. Установку проводят под черепичным покрытием на доски настила.

Старайтесь спланировать отвод дождевой воды с крыши так, чтобы одновременно провести монтаж водостока с кровельными работами. Не будет необходимости самостоятельно устанавливать кронштейны на опасной высоте. Своими руками установить на хозяйственной пристройке, бане или гараже водосток – не проблема. Если навыков строительных работ нет, отдайте предпочтение недорогой и простой в установке пластиковой системе с короткими крюками.

Источник: http://Stroy-Aqua.com/kanalizaciya/vodostoki/kak-pravilno-krepit-vodostok.html
