Как закрепить водостоки на готовой крыше?

Как крепить водостоки к крыше – порядок крепления элементов водосточной системы

Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.

Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.

Виды крепежных элементов

Для крепления водостоков используются следующие виды крепежных элементов:

1. Кронштейны. Позволяют закрепить желоба. Размер и форма кронштейнов зависит от формы и габаритных размеров используемых желобов.
2. Хомуты. Крепятся к стенам и позволяют зафиксировать сливную трубу. Для разных видов стен (деревянных и кирпичных) используются различные хомуты. Форма, и размер хомутов зависит от вида используемых сливных труб. Наиболее часто используются металлические хомуты, крепящиеся с помощью одного, причем длинного, метиза. Хомуты, изготовленные из пластика, имеют 2 точки крепления.

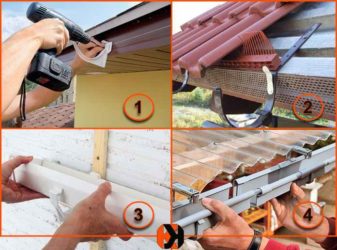

Способы крепления желобов

Крепление на лобовую доску

Для закрепления желобов используют кронштейны, которые монтируются следующими способами:

1. На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
2. На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
3. К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.

Крепление на стропильные ноги

При монтаже кронштейнов применяются саморезы.

Способы крепления сливных труб

Крепление трубы водостока

Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:

1. Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель.
2. Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы.
3. После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать. Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению.

Проведение монтажа

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

• строительный уровень,
• рулетка,
• отвес,
• строительный шнур,
• линейка-угольник,
• ножовка по металлу.

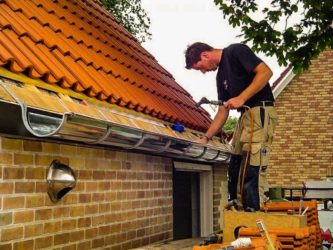

Монтаж водостоков

Инструкция по установке

Положение водостоков относительно свеса кровли должно быть следующим:

• свес должен выступать относительно ближнего к дому края водостока на 25−65%,
• дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

1. Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
2. Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
3. Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
4. Закрепите сливную воронку водостока (по линии шнура).
5. Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Монтаж сливной трубы

Производится с соблюдением следующих правил:

1. Монтаж труб выполняется в направлении снизу-вверх.
2. Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
3. Шаг установки хомутов составляет 1,8 метра.
4. Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
5. Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
6. Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:

Как крепить водостоки
Инструкция по креплению водостоков. Как правильно крепить желоба своими руками.

Источник: kakpravilnosdelat.ru

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя. Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги. Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Источник: https://krovlyaikrysha.ru/%D0%BA%D1%80%D0%B5%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5-%D0%B2%D0%BE%D0%B4%D0%BE%D1%81%D1%82%D0%BE%D0%BA%D0%BE%D0%B2-%D0%BA-%D0%BA%D1%80%D1%8B%D1%88%D0%B5.html

Как правильно крепить водосток: инструкция по монтажу желобов к крыше

Планирование системы водостока и отвода дождевой воды от фундамента целесообразно проводить, когда строительство кровли еще не закончено. Такой подход позволит подобрать оптимальную систему по типу крепления, материалу изготовления и стоимости. Основной вопрос, возникающий при установке: как крепить водосток к крыше? Необходимо зафиксировать горизонтальные линии так, чтобы вода стекала беспрепятственно, а желоба не деформировались в жару и не прогибались под нагрузкой во время таяния снега.

Расчет и выбор материалов для водостока ↑

Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.

Установка желоба на кронштейны

Монтаж пластиковой системы

Пластиковые системы ↑

Низкая цена, легкий вес, простота сборки и установки – главные преимущества пластиковых систем. Если знать, как правильно крепить водосток, то монтаж можно выполнить своими руками. Для сборки не требуются профессиональные инструменты, легкие конструкции можно поднять и зафиксировать самостоятельно.

Сборные желоба устанавливают на крюки, которые крепят непосредственно на фронтонную (лобовую) доску или ее обшивку. Учитывая легкий вес изделий, крепежные элементы изготавливают из пластика. Чтобы полимерный лоток не деформировался под весом снега, шаг между крюками сокращают до минимального – 50 см.

Крепление пластикового желоба на крюки

Недостатки пластиковых систем:

• При монтаже в холодных регионах требуют дополнительного подогрева в зимний период – в желобах фиксируют электрокабели.

• Хрупкость: при повышенных нагрузках (температурные перепады, обильный снегопад, схождение ледяной корки) материал трескается.

Металлопластиковые и стальные водостоки ↑

Конструкции из стали с полимерным покрытием долговечны и надежны. Желоба выдерживают нагрузки в виде льда и снега без повреждений. Системы устанавливаются в любых климатических условиях.

Стальная конструкция: крепление к крыше

Заводские детали покрыты защитной пленкой: при установке необходимо следить, чтобы верхний слой не отслаивался, чтобы не допустить попадания воды на металлическое основание. Изделия устанавливают несколькими способами:

• Желоба водостока крепят как на регулируемые, так и на жесткие нерегулируемые кронштейны.

• Допускается установка на фронтонную доску, настил, или напрямую на стропила.

Выбор техники соединения зависит от готовности кровли и возможности закрепить крюки под финишным покрытием крыши.

Желоба и крепления металлополимерной системы

Преимущества изделий из стали с покрытием: широкий выбор цветов, долговечность, надежность, полная заводская комплектация для монтажа.

Метраж и количество деталей для желоба ↑

Предварительный расчет количества крепежных крюков, соединителей, колен, метража труб и желобов производят на схеме кровли. Общий периметр крыши с добавлением 10% запаса – приблизительный метраж желобов. Метраж труб – высота от точки соединения с желобом до нижней точки, умноженная на запланированное количество водостоков.

Элементы водосточной линии

Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.

Основные элементы горизонтальных линий:

• Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.

• Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.

• Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.

Соединительные детали

В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.

Как правильно закрепить водосток на крыше: инструкция ↑

Прежде всего необходимо подготовить инструменты и комплект деталей для сборки горизонтальной части системы. Выбрать тип крепежных деталей помогут специалисты. В зависимости от запланированного способа крепления и материала изготовления лотков, вам предложат кронштейны с регулировкой по высоте или со специальным удлинителем для монтажа на стропильные доски. Несколько деталей купите про запас на случай, если в расчетах есть ошибка или соединитель сломается, деформируется при установке.

Крепление пластикового водостока к крыше

Подготовка: инструменты для работ ↑

Инструменты для крепления водостока

Чтобы надежно закрепить водосток, понадобятся простые инструменты:

• Рулетка, карандаш и мелованный шнур (нить) для разметки доски.

• Ножовка (если детали пластиковые), ножницы для работы с металлом (при выборе металлополимерных деталей).

• Шуруповерт или аккумуляторная дрель с насадками.

• Метизы – саморезы или болты, шпильки с гайками. Желательно выбрать крепеж из нержавеющих материалов.

Общие правила монтажа желобов ↑

Независимо от выбранного способа, каким планируют крепить кронштейны для водостоков, есть общие правила монтажа деталей, которым нужно следовать:

• Длина горизонтальной линии, отведенной к одной трубе, не должна превышать 12 м. Если указанное значение будет превышено, внутренний диаметр трубы просто не справится с большим объемом воды. Когда длина ската кровли больше 12 метров, необходимо спланировать монтаж 2 воронок.

Планирование точек установки воронок и наклона желобов

• Угол наклона желобов. Обязательно устанавливают горизонтальные линии с наклоном в сторону трубы. Смещение от крайней точки – до 3 мм на метр. Наклон обеспечит ускоренное течение потока и предотвратит перелив в случае сильного ливня.

Способы крепления и расстояние между крюками

• Шаг между крепежными крюками зависит от материала изготовления желоба. Для пластиковых линий крепят кронштейны к крыше через каждые 50 – 60 см. Максимум — через 75 см. При установке металлопластиковых или цельнометаллических конструкций расстояние между крюками можно увеличить до 90 см.
• Желоба крепят на некотором расстоянии от доски или стены. Если провести условную прямую, продолжающую линию ската кровли, то расстояние от этой линии до верхнего края желоба должно составлять 2 – 2,5 см.

Корректное положение желоба

• Край крыши должен находиться над условным центром лотка или со смещением к внутреннему краю.
• По возможности под кровельное покрытие крепят капельный отвод с заходом на желоб – для удаления конденсата.

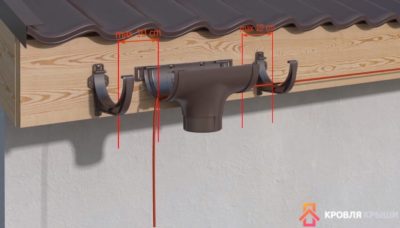

Отступ от края до первого крюка и расстояние между кронштейном и краем воронки

Установка коротких кронштейнов на фронтонную доску ↑

Как крепить пластиковый желоб к фронтонной доске

На готовой крыше своими руками проще закрепить водосток на лобовую доску. Схема монтажа с использованием коротких кронштейнов подходит для установки пластиковых изделий. Подбирают шурупы, подходящие по диаметру к отверстиям крюка. Система на открытом воздухе, поэтому выбирают шурупы из нержавейки.

Пластиковый короткий нерегулируемый крюк

Приступают к разметке линии крепления. Рассчитывают уклон. Простой способ сделать корректный наклон без ошибки:

• Отступают от края кровли и ставят точку в месте крепления крайних крюков.

• Место крепежа последнего кронштейна смещают горизонтально вниз: длину ската умножают на 3. Полученное значение в миллиметрах – перепад высоты между крайними крепежными деталями. Если длина линии равна 10 м, то смещение составляет максимум 3 см. Нитью отбивают линию монтажа.

По линии крепят крюки

• Фиксируют кронштейны, соблюдая правила выступа и расстояния до свисающего края кровли.

• Измеряют расстояние между закрепленными кронштейнами. Рассчитывают количество и расстояние между промежуточными крюками. Отмечают точки крепежа.

Установка желоба

После установки всех держателей проверяют корректность наклона. Собирают и устанавливают горизонтальную ветку. Монтируют заглушки по краям на герметик. Прямые отрезки стыкуют соединительными пластинами с резиновыми уплотнителями. Наносят 3 линии герметика: по центру пластины и по краям. Прижимают к желобу. Между краями отрезков оставляют зазор до 5 мм.

Стыковка желобов в горизонтальной линии

В точках запланированного соединения с водосточной трубой вырезают отверстие под воронку. Устанавливают деталь.

Регулируемые крюки и кронштейны с удлинителями: монтаж на настил и стропила ↑

При монтаже водостоков на кровлю на стадии строительства выбирают один из двух вариантов: на стропильные доски, если расстояние между деталями не превышает 1 м; или на настил – сплошное покрытие или доски.

Установка кронштейнов на настил кровли

Используют регулируемые кронштейны:

Кронштейн с удлинителем

• С удлинителем и механизмом регулировки высоты.

Крюк с регулировкой высоты

При выборе крюков с удлинителем есть простой способ соблюсти правильный наклон. Необходимое количество кронштейнов выкладывают в одну линию впритык друг к другу. В месте сгиба первого элемента ставят метку. Проводят прямую до конца последней детали. Рассчитанный показатель перепада (наклона слива) отмечают вверх от точки на крайнем элементе. Соединяют точку с меткой на первом крюке. Полученная линия – места сгиба кронштейнов. Обязательно нумеруют изделия.

Проверка соблюдения наклона

К настилу или стропилам крепят крюки, сгибают по разметке. Строительным уровнем проверяют угол наклона крюка. Необходимо так согнуть планку кронштейна, чтобы желоб, установленный в крепления, находился в строго горизонтальном положении, без перегибов.

Проверка угла сгиба

При использовании кронштейнов с регулировкой монтаж проводят по прямой горизонтальной линии. По низу кронштейнов проводят разметку уровня склона, регулируют механизмом каждый элемент до достижения ровной наклонной линии.

Установка желобов на вагонку или сайдинг ↑

Сложный вопрос: как крепить водосток к установленному сайдингу или вагонке? Существует 3 варианта решения:

• Демонтировать с фронтонной доски обшивку. Используют простые короткие крюки, которые крепят длинными шурупами. Между доской и крюком устанавливают шайбу или плотную резиновую прокладку для того, чтобы можно было свободно установить вагонку.

Крюки на доске под сайдингом

• Провести крепление крюков через декоративную обшивку. Потребуется дрель и длинные шурупы. Высверливают отверстия в вагонке, немного превышающие диаметр крепежа. Вкручивают крепеж в основание под сайдингом. Применяют короткие крюки.

Короткие кронштейны с креплением поверх вагонки

• Установить регулируемые кронштейны, закрепив их под кровельной обшивкой – не придется снимать сайдинг.

Фиксация желоба на кронштейнах ↑

Схема установки водостока

Для фиксации лотка в кронштейнах производители комплектуют изделия специальными пазовыми соединениями или механическими защелками.

Лоток совмещают с выступами кронштейнов

Чтобы закрепить водосток, в крюки вставляется желоб под наклоном. После совмещения выступа кронштейна с канавкой на краю лотка желоб проворачивают на 90о до установки в правильное положение.

Фиксация лотка

Соединение с воронками осуществляют замковым способом. Если инструкцией предусмотрена дополнительная герметизация, по краю отверстия под воронку наносят герметик. Совмещают отверстие в лотке с отверстием воронки и зажимают замок до щелчка.

Крепление воронки

: крепление водосточных желобов ↑

Короткий видео-урок: как крепить водосточные желоба к готовой крыше, без использования коротких крюков. Установку проводят под черепичным покрытием на доски настила.

Старайтесь спланировать отвод дождевой воды с крыши так, чтобы одновременно провести монтаж водостока с кровельными работами. Не будет необходимости самостоятельно устанавливать кронштейны на опасной высоте. Своими руками установить на хозяйственной пристройке, бане или гараже водосток – не проблема. Если навыков строительных работ нет, отдайте предпочтение недорогой и простой в установке пластиковой системе с короткими крюками.

Источник: http://Stroy-Aqua.com/kanalizaciya/vodostoki/kak-pravilno-krepit-vodostok.html

Монтаж водостоков из пвх: пошаговая инструкция с фото

Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.

Монтаж водостоков для крыши: подготовительный этап

  Достоинства пластиковых водостоков следующие:

 — большая популярность и конкурентоспособность;

 — долговременность пользования;

 — декоративность.

 Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

 Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

 Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

 -трехметровые желоба (3 штуки),

 — заглушки водосточного желоба (правый и левый),

 — воронки (2 штуки),

 — кронштейны -необходимы для крепления желоба (16 штук),

 — пластиковая труба длинной 3 м (4 штуки),

 — крепления трубы к стене (10 штук),

 — 45-тиградусные повороты трубы (6 штук).

 Требуемый инвентарь:

 1) Строительный нож

 2) Перфоратор

 3) Уровень

 4) Дрель

 5) Отвес

 6) Маркер

 7) Болгарка

Монтаж водостоков для крыши: этап монтажа

 Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

 Далее устанавливают крепления для желобов.

 По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

 Водосточная система своими руками продолжается установкой желобов.

 Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

 Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

 Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

 Далее аналогично воронке по меткам монтируются угловые элементы желоба.

 С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

 Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

 Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

 Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

 Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

 Затем к нижней трубе приклеивают отвод.

 Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

 На этом монтаж пластиковых водостоков завершается.

: 2015-04-14 г. 2018-01-03 г.

Источник: https://imperiava.ru/nash-blog/naruzhnaya-otdelka/montazh-vodostokov-z-pvkh-poshagovaya-instruktsiya-s-foto/

Руководство по установке водосточной системы Docke (Деке)

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

Обеспечение оптимального положения элементов водосточной системы относительно крыши эксплуатации

Свес крыши располагается над желобом водостока на расстоянии от 1/3 до 1/2 его диаметра.

Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 -30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.

Обеспечение устойчивости от деформаций при вертикальной нагрузке

Расстояние между кронштейнами желоба не должно превышать 600 мм. Воронка должна закрепляться в двух точках (или на двух удлинителях). Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне). Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется водосточный желоб. Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

Обеспечение герметизации водосточной системы

До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Кровля с лобовой доской. Крепление на пластиковые кронштейны

Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока.

Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой.

Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов

Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.

Использование универсального хомута

Возможны два способа фиксации:
Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
Основа хомута приворачивается саморезом (диаметр Мб, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
• Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель).
• Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4 .
• Надеть заглушку воронки 12 на открытый конец воронки 11.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке  11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15).

  При сборке фигурной части водослива необходимо придерживаться следующих требований: Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.

• Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
• Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива.
• Выставить трубу вертикально.

  Отметить место монтажа универсального хомута посередине трубы 17.

• Надеть трубу 18 на фитинг 15 . Зафиксируем ее в хомуте 17.
• Средний хомут монтируется в положении «Труба».
• Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19.

  Отступить на 10 мм ниже.

• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20 . Хомут монтируется в положении «Фитинг». Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
• Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.

• Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
• Хомут монтируется в положении «Фитинг».
• Возможен вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• Винтовая шпилька М8 — 1 шт.; Гайка М8 — 2 шт.; Шайбы 015 — 2 шт. Винт М5х40 — 1 шт., Гайка М5 — 1 шт. (идут в комплекте с хомутом).
• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга.

  Надеть шайбу диаметром 15 мм 3.

• Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
• Выставить опору хомута 4 в нужное положение («Труба»«Фитинг»). Затянуть гайку  2 под опорой хомута до упора гаечным ключом.

• Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа водосточной системы

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, дрель, шуруповерт.
• Для установки кронштейнов: шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, пила с мелким зубом, стусло.

Назначение элементов

Желоб водосточный Предназначен для сбора и отвода дождевой воды с поверхности крыши	Заглушка для желоба Может устанавливаться как на правых, так и на левых концах желобов для обеспечения герметичности системы	Хомут универсальный Предназначен для крепления системы на фасаде здания. Имеет два положения: 1. «труба», 2. «фитинг»
Труба водосточная Предназначен для отвода воды от воронки желоба на землю или в дренаж	Заглушка для воронки Устанавливается на одном из торцов воронки для герметизации системы	Наконечник Предназначен для отвода воды из водосливной системы на землю
Соединитель желобов с резиновым уплотнителем Предназначен для последовательного соединения желобов в единую систему	Колено 72° Эти фитинги предназначены для обеспечения перехода от воронки к трубе. Применяются также для обхода архитектурных элементов фасада. Колена соединяются между собой отрезком труб	Кронштейн пластиковый Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем на кровлях без лобовой доски
Воронка Предназначена для соединения желобов и трубы в целях отвода воды из водосборной в водосливную систему	Колено 45°	Кронштейн металлический Предназначен для крепления желоба на кровлях без лобовой доски. Длина опорной части кронштейна — 300 мм
Сетка воронки (Clear Tube) Предотвращает попадание в водослив листвы, хвои и мусора		Угловой элемент 90° Угловые элементы устанавливаются как на внешних, так и на внутренних углах кровли и предназначены для соединения желобов под углом 90° (135°) в целях изменения направления движения воды	Удлинитель металлический Предназначен для обеспечения крепления пластикового кронштейна для кровель без лобовой доски. Длина опорной части удлинителя — 240 мм
Муфта соединительная Предназначена для соединения трубы С воронкой или двух труб	Угловой элемент 135°

Источник: https://www.vestmet.ru/instr-montag/drain-docke/
