Крепление стропил к мауэрлату: узлы, способы, схемы
Завершающим этапом строительства дома является возведение конструкции крыши и в этом случае особое значение приобретает крепление стропил к мауэрлату, которое может быть осуществлено несколькими различными способами.
Вообще мауэрлат многие считают фундаментом крыши.
Именно он защищает все несущие стены строения от появления трещин и деформации под воздействием конструкции крыши.
Кроме этого, мауэрлат равномерно распределяет нагрузку от каркаса крыши по всему периметру стен.
Как известно, основным элементом как односкатной, так и двухскатной крыши, являются стропила, а от того, как они будут закреплены непосредственно к мауэрлату, главным образом, зависит ее устойчивость.
Если такое соединение будет выполнено правильно, в точном соответствии с соответствующей технологией, то минимизируются все возможные риски, как деформации, так и полного обрушения кровли.
Конечно, крепление стропил к мауэрлату односкатной или двускатной крыши немного различается между собой, однако принцип один и тот же.
Следует отметить, что в некоторых отдельных случаях возможно крепление стропил без мауэрлата, однако в этом случае сильно возрастает риск их разрушения.
Основы и принципы крепления
Как для односкатной, так и для двухскатной крыши, существуют различные способы крепления стропил к мауэрлату, при этом могут быть использованы разные крепежные элементы.
Так, схема крепления стропил с мауэрлатом может предполагать использование проволочной стяжки, пластин, уголков и специальных кронштейнов.
Для фиксации к стенам дома могут быть использованы специальные металлические уголки, а также некоторые другие элементы.
Непосредственно само соединение осуществляется с помощью гвоздей, а также болтов, шпилек. В некоторых случаях используется монтажная перфорированная лента.
Если монтаж стропил осуществляется с помощью кронштейнов, то в этом случае нет необходимости в обустройстве запила, а значит, элемент каркаса крыши не подвергается ослаблению.
Сам кронштейн представляет собой металлический элемент, выполненный в определенной конфигурации. Крепление с использованием этого элемента осуществляется на саморезы.
При необходимости значительно усилить узловое соединение между балкой и стропилами, рекомендуется использовать специальную монтажную ленту перфорированного типа.
Данный элемент позволяет получить более прочное соединение внутри каркаса, при том, что абсолютно никак не ослабляет несущие конструкции крыши.
Он не нарушает общей целостности всего каркаса, делает его цельным, максимально жестким.
Если в качестве крепежного элемента применяют монтажную ленту, непосредственно само соединение осуществляют через саморезы или строительные гвозди.
Также для фиксации кровельной конструкции могут быть применены специальные металлические уголки.
Этот способ крепления является одним из наиболее часто используемых. Позволяет максимально надежно и жестко скрепить между собой балку и стропильные ноги.
Кроме этого, данный универсальный элемент значительно повышает общие несущие способности каркаса кровли, полностью исключает смещение под различными воздействиями стропильной системы.
Жесткий тип крепления
Для односкатной или двускатной кровли может быть применен жесткий метод крепления стропильной конструкции к основанию балки.
Схема данного крепления полностью исключает практически любые воздействия на соединения узлов.
При последующей эксплуатации крыши, можно будет избежать каких либо изгибов, поворотов или сдвигов конструкции кровли.
Высокая статичность конструкции достигается при данном методе крепления за счет использования металлических уголков, а также применения опорного бруса.
Выполняется соединение стропильной конструкции с основанием балки с помощью запила.
Кроме этого, скрепление может быть осуществлено за счет использования скоб, или вбивания гвоздей соответствующих размеров.
Жесткое крепление одинаково подходит как для односкатной, так и для двускатной конструкции кровли.
Если для крепления основной балки со стропильной балкой используется запил, то в этом случае основной упор балка делает на сам мауэрлат.
В таком случае в обязательном порядке обустраивается так называемый подшивный брусок, который способен обеспечить достаточно жесткое упирание самой балки.
При использовании жесткого соединения, дополнительно рекомендуется произвести фиксацию балки к основанию с обоих боков при помощи специальных металлических уголков, что поможет в будущем избежать поперечных смещений.
Достаточно часто монтаж стропильной системы к основанию осуществляют под определенным углом.
Так, вбивая боковые гвозди, следует задать конструкции определенный уклон, после чего сверху в балку для фиксации вбивается еще один. Это позволяет обеспечить максимальную жесткость всей конструкции.
Кроме этого, для жесткого крепления можно также использовать для фиксации элементов между собой проволоку или анкера.
Крепление скользящего типа
При данном шарнирном типе фиксации, в определенных случаях узлы стропильной системы могут беспрепятственно смещаться при необходимости.
Непосредственно само крепление может осуществляться как на односкатной, так и на двускатной крыше, несколькими различными видами.
Так, для скользящей фиксации, необходимо сделать на стропильной ноге запил определенной формы, после чего соединить между собой мауэрлат и балку, зафиксировать гвоздями.
Вбивать гвоздь следует под определенным углом таким образом, чтобы он насквозь пробил стропильную балку и прочно вошел в основание.
Также фиксацию можно произвести с помощью металлических пластин или специальных скоб.
Кроме этого, при шарнирном методе скрепления можно вывести стропильную балку за стену, зафиксировать ее при помощи пластины, получив, таким образом, единичное сцепление.
Достаточно часто для скользящей фиксации стропил и мауэрлата используют элемент, который носит название «салазки».
Любой из вышеперечисленных способов фиксации позволяет надежно закрепить между собой стропильные балки и мауэрлат.
При каких-либо сдвигах стропильной системы происходит равномерное смещение всех элементов каркаса крыши относительно друг друга.
Данный шарнирный тип фиксации чаще всего используется для двускатных кровель, чем односкатных.
Его применение обоснованно тем, что с течением времени происходит смещение всей конструкции дома, что приводит к нарушению геометрии и каркаса крыши.
В этом случае скользящий тип фиксации позволяет избежать деформации, а в дальнейшем разрушения стропильной системы.
Некоторые виды крепления балки основания со стропильной системой между собой, которые могут быть использованы как для односкатной, так и для двускатной крыши, показаны на фото ниже.
Рекомендации и советы
Специалисты не рекомендуют осуществлять крепление стропил без мауэрлата, так как в этом случае риску разрушения и деформации подвергнуться стены дома.
Долговечность и целостность конструкции крыши во многом зависят именно от фиксации ее конструкции с мауэрлатом.
Следует помнить, что ошибки, а также неграмотные действия при осуществлении крепления стропил с мауэрлатом на односкатной крыше, могут привести к необратимым последствиям.
Также следует использовать только качественные элементы фиксации, выполненные из металла.
Наиболее предпочтительным вариантом является скользящая фиксация, которая позволяет избежать разрушения стропильной конструкции в случае движения грунта.
:
Перед тем, как приступать к креплению стропил к мауэрлату, в обязательном порядке следует произвести все необходимые расчеты, которые позволят рассчитать метод и способ фиксации балок к мауэрлату.
Несомненно, кровельная система является важнейшим элементом всего строения, и к ее проектированию, а тем более сборке следует подходить ответственно.
Ее фиксация к мауэрлату выполняется с учетом разных факторов, которые следует предусмотреть еще на этапе проектирования дома.
Правильное и точное соблюдение правил позволит обеспечить всему строению долговечность, безопасность эксплуатации.
Источник: http://stroyremned.ru/stroitelstvo/strojka/kreplenie-stropil-k-mauerlatu.html

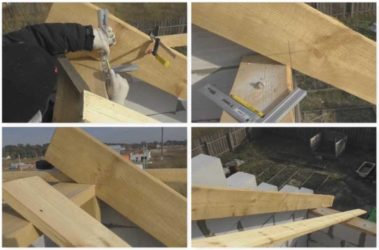

Запил стропил и как правильно сделать запил стропильной ноги
При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.
Разновидности крепления стропил
В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:
- жесткий;
- наслонный;
- скользящий.
Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.
В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.
Общие рекомендации
Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:
- Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
- Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
- При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.
Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.
Вырубка посадочного места
Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.
Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.
Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.
Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.
Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.
Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.
Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.
Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.
Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.
Подрезка для прямого стыка с мауэрлатом
Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.
Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.
Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

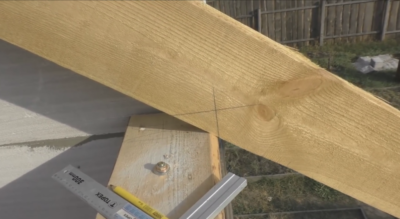

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.
Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.
