Как запиливать стропила на односкатную крышу?

В этой статье:

Как правильно крепить стропила на односкатной крыше?

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
Маленький вес по сравнению с другими видами кровли.
Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
Строительство односкатной крыши самое экономичное и не требует много времени.
В такой конструкции вода скатывается только на 1 сторону.
Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

При маленьком угле наклона площадь чердачного помещения минимальна.
Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
10-17 градусов – можно стелить волнистый шифер усиленного профиля.
11-20 градусов – мягкая битумная черепица.
14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
27-50 градусов – керамическая, цементная черепица.

Монтаж

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

Наклона ската.
Веса стропил.
Длина узлов примыкания кровли со стеной.
Материала крыши.
Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

Для стропил из бруса шаг составляет от 1.5-2 метра.
При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

Основные советы

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
Учитывать нахлест при расчете материалов.
Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.

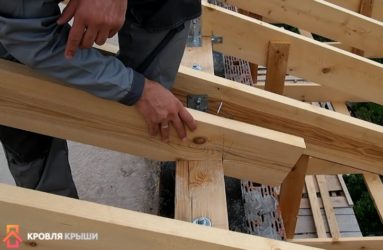

Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.

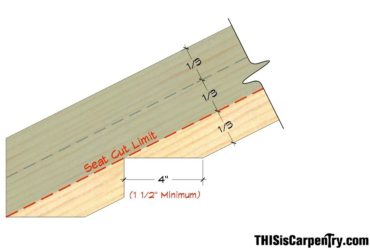

Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

Источник: https://stroicod.ru/vidykrysh/odnoskatnye/kak-krepit-stropila-na-kryshe.html

Как установить стропильную систему односкатной крыши – руководство по монтажу стропил

Среди большого разнообразия видов крыши самой простой и экономной считается односкатная крыша. Конструкция требует минимального количества материалов при простой технологии монтажа. Возведение односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественного выполнения работы и надежности крыши необходимо знать особенности и основные правила монтажа стропильной системы односкатной крыши.

Крыши с одним скатом для малоэтажного строительства

Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.

Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.

В качестве опоры для стропил односкатной крыши может использоваться следующее:

Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть устроен в процессе возведения стен.
Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.
Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

Односкатные крыши рекомендуется использовать над постройками, длина которых не превышает нескольких метров. Однако при усилении стропильной системы опорами, подкосами и прогонами можно перекрывать и более серьезные пролеты.

В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.

Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.

Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:

Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.
Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Очень важно понимать, что сооружать стропильные системы для односкатных крыш не следует из составляющих меньшего размера. Даже для незначительных построек указанные параметры — это самая нижняя граница.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши.

При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши.

Достаточно часто выполняется установка стропил на балки перекрытия, что облегчает монтаж.

Расстояние между стропилами односкатной крыши

Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размеров коробки, над которой возводится крыша. Скат, который будет служить опорой стропилинам, нужно разделить на отрезки так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их вид:

Если для изготовления стропилин использовался брус или пластины, то расстояние между ними должно составлять 1,5-2 метра.
При использовании сдвоенных досок стропила располагают с шагом 1-1,75 метра.
Если стропила изготовлены из одинарной доски, то расстояние уменьшается до 0,6-1,2 метра.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-ustanovit-stropilnuyu-sistemu-odnoskatnoy-kryshi-rukovodstvo-po-montazhu-stropil.html

Стропильная система односкатной кровли

Среди владельцев загородных участков и дачников пользуются популярностью традиционные крыши с двумя скатами. К односкатным кровлям относятся с особой осторожностью при возведении жилых домов. Однако, для сооружения хозяйственных построек такая конструкция подходит идеально. Чтобы стропильная система односкатной крыши была прочной и долговечной, потребуется создать чертеж, разметить участок, на котором будет сооружена конструкция, а также заготовить необходимые материалы.

Особенности односкатных кровель

Односкатная крыша является половиной двускатной конструкции. Ее стропильная система обладает множеством преимуществ:

Небольшая масса. Благодаря такому свойству односкатные крыши могут возводиться на любой постройке без необходимости усиления фундамента. Также их легко ремонтировать.
Доступность материалов. Система стропил возводится из дерева, которое достаточно просто достать. Также древесина отличается небольшой ценой.
Легкость установки. Стоимость оплаты работы монтажников невысока, что позволяет минимизировать затраты. Также можно соорудить стропильную систему односкатной крыши своими руками.

Кроме преимуществ, такая кровля имеет и ряд недостатков:

Невысокая энергоэффективность. При возведении односкатной кровли создается небольшая воздушная прослойка, которой не хватает для сохранения тепла, исходящего от помещения снизу. Изготавливается крыша из материалов, обладающих высокой теплопроводностью. По этой причине во время летнего зноя крыша достаточно быстро прогревается, а в зимнее время сильно охлаждается. Чтобы избежать потери тепла, необходимо провести комплекс мер по утеплению чердачного пространства.
Невозможность создать чердак. Для многих владельцев частных домов создание чердака становится выгодным, но недоступным решением. Однако, на такую плоскость можно поместить солнечные панели.
Из-за небольшого уклона ската на крыше собирается много снега зимой. Особенно актуальной такая проблема является при возведении хозпостроек, которые пристроены к жилому дому. Снег в этом случае попадает с более крутых склонов пологие крыши. При правильном проведении расчетов крыша сможет выдержать серьезные нагрузки.

Собирая односкатную кровлю, эти ограничения стоит учитывать в первую очередь. Они будут существенно влиять на прочность и долговечность конструкции.

Конструкция стропильной системы

Стропильная система односкатной крыши имеет очень простую конструкцию. Она состоит из стоек, прогонов, стропильных и подстропильных ног. Все эти элементы можно увидеть на схеме ниже.

Некоторые элементы стоит рассмотреть подробнее:

Мауэрлат. Представляет собой основание, на которое укладывают фермы. Его кладут на стены. Обычно в качестве материала выбирается брус 150х150 мм. Мауэрлат принимает на себя вес крыши.
Подкос. Служит дополнительной опорой для стропильной ноги. Его монтируют под углом от стойки и крепят к прогону. Также подкосы называют подстропильными ногами. Они предотвращают прогиб стропил.
Стропильные ноги. Расстояние между ними варьируется в пределах от 60 до 120 см. За счет их установки на стены образуется геометрия скатов крыши.
Лежень. Его функция идентична функциям мауэрлата, однако, крепят эту деталь на внутренние несущие стены сооружения.
Стойка. Является вертикальной опорой, которая опирается одной стороной на несущую перегородку.
Схватка. Ее располагают горизонтально. С помощью схватки стягиваются стойки, что предотвращает их распирание.
Кобылки. Их следует применять, если длины стропил недостает для создания свеса. Такие доски обладают меньшим сечением. Конец кобылки должен располагаться на расстоянии от стены постройки минимум на 40 см.

Каждый из этих элементов является важной частью стропильной системы. При выборе материалов следует учитывать возможную нагрузку на систему стропил.

Расчет стропильных ног осуществляется с учетом различных нагрузок, воздействующих на крышу. Нагрузка на каркас может быть нескольких видов:

Статические. К таким нагрузкам относится давление покрытия кровли и обрешетки, а также дополнительных элементов конструкции.
Динамические. В их число входят ветровые и снеговые нагрузки. Для каждого региона существует свой перечень показателей.
Особые. Такие нагрузки рассчитываются для регионов, в которых возможны землетрясения, штормы и торнадо.

Только при учете всех возможных нагрузок крыша будет прочной и долговечной. Если постройка будет иметь большие размеры, за помощью с расчетами следует обратиться к профессиональным строителям.

Виды стропильных систем

Существует несколько видов стропильных систем, на выбор которых влияет планировка сооружения. Среди них стоит выделить:

Наслонная. Ее особенностью является монтаж стропил только на постройках, имеющих внутренние несущие опоры. Систему стоит устанавливать на дома или постройки из бетонных блоков и кирпича. В наслонной стропильной системе монтируют такие дополнительные элементы, как прогоны, подкосы, схватки. При увеличении веса крыши увеличивается и количество дополнительных элементов.
Скользящая. Ее устанавливают на строения из бревен и бруса. Это обусловлено свойством таких домов давать усадку. Если стропильная система будет жесткой, она может существенно деформироваться. При установке скользящих стропил предусматривается крепление, похожее на ползунок. За счет этого во время оседания сруба крыша просто подстраивается под форму строения.
Висячая. Такие системы стропил опираются только на внешние стены. Обычно они собираются из ферм – готовых конструкций, включающих стойки, затяжки и стропила односкатной крыши. Устанавливают висячие системы на стены одинаковой высоты. Фермы имеют вид прямоугольных треугольников, обращенных большей стороной наверх. Такие системы монтируют на постройки, расстояние между стенами которых не более 4,5 м.

Каждая из описанных систем имеет определенные преимущества и особенности установки.

Варианты конструкции

Чтобы определиться с необходимыми элементами стропильной системы, следует произвести замеры постройки. Необходимо узнать ее ширину и длину. Существует определенная зависимость типов стропильной системы и расстояния между несущими стенами:

До 4,5 м. При таком расстоянии между опорами можно устанавливать самую простую конструкцию. Для ее сооружения понадобится мауэрлат, а также стропильные ноги. При этом установка стропильной системы выполняется достаточно просто. Обычно ее монтаж необходим для небольших построек – гаражей и сараев.
От 4,5 до 6 м. При таком расстоянии между опорами стропильные ноги будут провисать. Чтобы этого не допустить, их укрепляют подкосами, опирающимися на балку перекрытия.
До 12 м. При достижении длины кровли 12 метров можно установить 1 стойку, которая будет поддерживать подкосы. Между стропильными ногами должно быть расстояние не меньше 1,2 м.
До 16 м. Если между стенами постройки более 16 метров, необходимо установить минимум 2 стойки, которые скрепляются между собой при помощи схватки. Обычно такие стропильные системы используют для оборудования крыш больших сооружений, таких как загоны для скота или склады.

Необходимо понимать, что при увеличении масштабов сооружения следует усложнять и стропильную систему. Также следует уменьшать расстояние, на котором будут находиться стропила односкатной крыши друг от друга.

Сборка стропильной системы

Как делать стропильную систему? Односкатная крыша обладает формой треугольника. Некоторые из ее сторон неизвестны, однако, их легко рассчитать по формуле прямоугольного треугольника. Гипотенуза (самая длинная сторона) в квадрате равна произведениям квадратов катетов (остальных сторон).

Как только расчеты будут закончены, следует начертить схему, в которой будут указаны размеры крыши. Также на ней будет отражено расстояние между стропильными ногами.

Количество этапов работ зависит от сложности стропильной системы и размеров постройки. Чтобы разобраться в основах ее сооружения, следует познакомиться с особенностью возведения крыши для сарая шириной 4,5 м.

Этапы постройки:

Как только фронтонные стены будут установлены, необходимо уложить гидроизоляцию на те перекрытия, на которые будет установлен мауэрлат. Для этой цели используется рубероид.
После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем поместить в нее арматурные прутья. После этого следует залить ее подготовленным бетоном. При этом следует позаботиться об отверстиях для мауэрлата. Перед закреплением опорного бруса его следует обработать антисептиком и антипиреном.
После этого подготавливают стропильные ноги. Доски необходимо распилить таким образом, чтобы сформировать свес крыши длиной 50 см. Одно стропило следует поднять наверх. Также при этом важно отметить место для врезки мауэрлата. Все остальные ноги необходимо изготовить в точности как этот образец.
Теперь необходимо провести монтаж тыльного и переднего стропил. Между ними следует натянуть леску, которая позволит выровнять остальные стропильные ноги. Лучше, если шаг между ними будет равняться 50-80 см.
Затем следует обустройство обрешетки. Сплошной тип больше подойдет для случаев, когда выбрана мягкая кровля. Вместо досок, можно использовать листовой материал. Решетчатую обрешетку необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно стропильными ногам. Такая система обрешетки устанавливается при монтаже металлочерепицы или шифера.

Как видно, постройка простой односкатной крыши не занимает много времени, а также не требует больших расходов. Кроме того, этапы сооружения отличаются простотой. Работу можно выполнить самостоятельно. Крепеж для стропильной системы выбирается в зависимости от используемых материалов.

Выводы

При выборе односкатной стропильной системы стоит познакомиться с ее преимуществами и недостатками. Такие конструкции обладают определенным набором свойств. К примеру, односкатные кровли больше пропускают тепло, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол склона, который влияет на самоочищаемость крыши. Поскольку стропильная система опирается на балки перекрытия, последние следует выбирать очень тщательно.

При создании стропильной системы необходимо сделать точный чертеж, в котором указываются все элементы конструкции и размеры. Существует несколько типов систем, подходящих для построек разной ширины. Также различают виды стропильных систем, предназначенные для установки на деревянные или кирпичные дома.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/stropilnaya-sistema-odnoskatnoj-kryshi.html

Стропильная система односкатной крыши: особенности конструкции и монтажа

В России, где сильна привязанность к традиционному терему с треугольной кровлей, односкатную крышу считают непредставительной и малопригодной для жилого дома. Но для строительства надворных и хозяйственных построек нет варианта проще и экономичнее. Поэтому, если вы задумали возведение гаража, бани, сарая, навеса, обязательно изучите строение стропильной системы односкатной крыши, чтобы смонтировать ее своими руками, без привлечения наемных работников.

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.

Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

Конструкция стропильной системы

Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа односкатной кровли применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.
Скользящая. Применяют скользящие стропила в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.
Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:

4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Составление проекта

Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:

Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.

После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.

Сборка стропильной системы

Так как последовательность работ зависит от вида стропильной системы, разберем, как своими руками построить односкатную кровлю для гаража шириной 4,5 м. Так как размеры постройки позволяют, можно обойтись сооружением самого простого типа стропильной системы односкатной крыши:

После того, как возвели фронтонные стены, имеющие окончание в виде прямоугольного треугольника, перегородки, на которые будет опираться склон гидроизолиуют перед установкой мауэрлата. Для этого используют рубероид, сложенный в два-три раза или специальную пленку.
На стене оборудуется армированный пояс: налаживают опалубку, устанавливают арматуру, заливают вязким бетоном. Заранее изготавливают отверстия для крепления мауэрлата. Перед тем как закрепить опорный брус, его обрабатывают огнебиозащитным составом. Крепят мауэрлат анкерными болтами.
Затем подготавливают стропила. Купленные доски своими руками распиливают с учетом того, что стропильная нога должна формировать свес крыши 40-50 см с двух сторон. Одно стропило поднимают наверх и размечают место врезки под мауэрлат. Остальные ноги изготавливают по этому образцу.
Устанавливают своими руками тыльное и переднее стропило, между ними натягивают леску, по которой устанавливают и выравнивают остальные стропильные ноги. Оптимально, если шаг между ними составит 50-80 см.
Далее следует устройство обрешетки, сплошную или решетчатую. Сплошная подходит для мягких видов кровли и изготавливается из листовой фанеры. Решетчатая состоит из необрезных досок, закрепляемых перпендикулярно стропилам, используют для настила металлочерепицы и профилированных листов металла. Шаг между элементами обрешетки зависит от веса кровельного материала.

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/odnoskatnaya/stropilnaya-sistema-odnoskatnoj-kryshi.html
