Какая доска используется для обрешетки крыши?

В этой статье:

Обрешетка для крыши: как изготовить и установить своими руками?

Построить красивый, уютный дом для семьи – мечта горожанина. Изучив все тонкости строительного искусства, Вы сможете воплотить идею в жизнь. Но, во время работ одним из главных будет вопрос – как сделать обрешетку крыши? Подойдите к нему правильно, ведь от качества выполнения зависят защитные и эстетические свойства кровли.

Необходимость создания рамы

Прежде чем перейти к перечислению видов обрешетки на крышу, разберитесь, что такое обрешетка, для чего она применяется. Обрешетка, используемая для крыши частных строений – это конструкция из деревянных брусьев и досок. Процесс установки кровельной системы необходим, чтобы:

равномерно распределить нагрузку человека, который идет по поверхности при ее техобслуживании;
качественно зафиксировать материалы – на обрешетку используют каркас, сваренный из металла или сделанный из дерева;
правильно создать вентиляционное пространство между перекрытием и гидроизоляцией, предохраняющей постройку от конденсата;
своевременно предотвратить скопление влаги в местах границы теплых и холодных кровельных пластов;
полноценно обеспечить защиту стропил от воздействия погодных осадков (снега и льда).

Количество слоев, которые имеет обрешётка, будут зависеть от уклона кровли. Для односкатной крыши достаточно горизонтального однослойного покрытия. Двухслойный способ предусматривает работу с нижними несущими брусьями, зафиксированными с шагом 50-100 см. Слой из фанеры или деревянных досок крепится поверх него. Прием позволят сэкономить материал и выровнять с помощью обрешетки крыши погрешности стропильной системы.

Виды кровельных каркасов

Кровельное перекрытие нуждается в надежной и прочной поверхности, на которую оно будет укладываться. Неправильный алгоритм строительства приведет к деформациям, отсутствию защитных функций жилища в период непогоды.
В зависимости от количества и частоты монтируемых планок, вида применяемого материала, угла наклона, каркас делится на следующие виды:

Двухслойный. Используется в случаях необходимости максимального усиления конструкции. Первый слой укладывают с большим шагом, а второй – с обычным или без зазора.

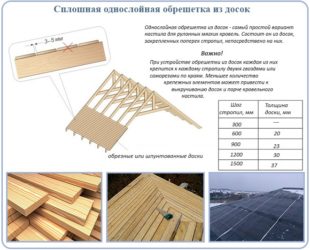

Сплошной. Выполняется с интервалом около 1 см и предотвращает появление деформаций при усушке или разбухании дерева.
Обычный, с шагом 20-40 см. Преимущественно используется для усиления покрытия из металлопрофильных листов.
Разреженный. Зазоры между доской достигают 75 см. Применяется для облегченных перекрытий.

Чтобы правильно подобрать нужный материал, закупить инструмент, требуется составить чертеж обрешетки и провести подготовительные манипуляции.

Используемые материалы и инструменты

Выбрать материал перекрытия для покрытия здания сложно. Шифер, профнастил, черепица – какая из этих позиций подойдет для перекрытия? Все зависит от ваших желаний и финансовых возможностей.

Расчет себестоимости

Чтобы узнать, как правильно сделать обрешетку, нужно провести расчеты. Основное правило строительства – точное планирование расходов и количества сырья. Для расчетов вам понадобятся следующие данные:

размер крыши;
тип материала;
конструктив кровельного покрытия.

Если самостоятельное проектирование кажется сложной задачей, воспользуйтесь онлайн-программой. Введите размер покрытия, все известные параметры используемых материалов — программа автоматически выполнит расчет.

Покупка стройматериалов для деревянной обрешетки

Используйте просушенную древесину, без видимых дефектов. Наличие сучков, трещин может привести к нарушению целостности конструкции и к последующему разрушению. Для работ применяют следующие материалы и инструменты:

брус деревянный сечением 50×50, 60×60, 75×75 мм;
доски на обрешетку обрезные с сечением 150×20, 150×50 мм;
крепежные элементы (саморезы, гвозди) длиной, превышающей размер бруса в два раза;
уровень, карандаш, рулетка для разметки;
дисковая пила, применяемая при раскрое кровельного материала;
молоток для гвоздей либо шуруповерт, если используются саморезы.

Пиломатериал необходимо разметить и нарезать согласно чертежу. Если нет в наличии электротехники, ее можно купить или арендовать.

Технология выполнения монтажных работ

Выполнив предварительные расчеты, произведя закупку необходимых материалов и инструментов, можно приступать к монтажу. Для разных видов настила существуют отдельные технологические нюансы. Но общий порядок производства выглядит следующим образом:

Тщательно произведите измерения крыши, после того, как установлен стропильный каркас. Для этого необходимо капроновым шнуром проверить диагонали по всем скатам. Отклонения не должны превышать 20 мм, ведь разбег вызовет затруднения при дальнейшем креплении кровли.
Проведите обработку всех деревянных элементов антисептическими растворами, чтобы избежать гниения и повреждения насекомыми.
Уложите на стропила гидроизоляционные материалы.
Выполните монтаж нижних планок. Используйте для этих целей брус большого сечения.
Продолжите работы, укладывая доски с выбранным шагом. Для каждого вида настила он выбирается индивидуально. Неправильно выполненный шаг может привести к ослаблению всей конструкции.
При необходимости произвести утепление, на первый слой поместите минеральную вату, и, после этого, может делаться второй слой обрешетки.
Уложите крайние доски рядом друг с другом, чтобы их использовать для последующего оформления конька.
Выполняйте крепление с обеих сторон, а при большом вылете произведите дополнительную фиксацию.

Этих правил следует придерживаться, устанавливая каркас под любой вид кровельного материала. Но имеются незначительные особенности.

Особенности влагозащиты обрешетки

Для создания гидроизоляционного слоя используются паробарьерные или гидробарьерные материалы. При работе с ними следует выдерживать нахлест в пределах 10-15 см. Гидроизоляция монтируется по направлению от карниза к конькам, с небольшим натяжением. Вентиляционные отверстия формируются за счет провисания пленочного материла, который закрепляется строительным степлером.

Как делать обрешетку под профнастил?

Обрешетка крыши под профнастил отличается некоторыми нюансами. Профильный лист имеет большую нагрузку – человек по нему может идти, не боясь провалиться. При работе с профлистом учитывайте несколько важных нюансов:

для крыши из профнастила требуется четко выдерживать шаг между досками. Его расстояние можно варьировать от 50 до 150 см, ориентируясь на волну материала и его маркировку (оптимальными для кровельных систем будут листы с индексом Н);
используя для работ листы с высотой менее 35 миллиметров, следует свести шаг к минимуму. Это позволит увеличить прочность и жесткость покрытия;
стандартные параметры деревянных планок меньше величины ската, поэтому необходимо проводить их сращивание;
в горизонталях места стыков нужно смещать, чтобы не произошло ослабление конструкции;
для профнастила используется специальный крепеж – оцинкованные саморезы с резиновыми шайбами, предотвращающими смятие листов при креплении. Соединение проводят с помощью клепок.

Если из профильного листа была построена односкатная крыша с небольшим уклоном, нужно сделать сплошной каркас из досок шириной 60-70 мм. Шляпки гвоздей максимально утапливают. Доска для обрешетки укладывается строго под углом в 45 градусов. Используют только хорошо высушенную древесину, чтобы не произошло коробление при ее плотном расположении.

Обрешетка для шиферной кровли – специфика

Для обрешетки под шифер желательно приобрести брусья увеличенного сечения. Под каждый лист необходимо положить три бруса для равномерного распределения нагрузки. Крепление производится специальными шиферными гвоздями в местах соприкосновения волны с древесиной. Пиломатериалы используйте без прогибов, чтобы обеспечить плотное, без зазора, прилегание шиферного листа.

Делаем каркас для металлочерепицы

Помимо профильных листов существует еще один тип долговечного и прочного покрытия – металлочерепица. При строительстве дома ее размещают однослойным способом. Обрешетку можно сделать, набив на стропила бруски с сечением, большим 1 мм. Шаг конструкции зависит от параметров черепицы. Для равномерного прилегания кровли каркас выполняется максимально ровным. Расположение досок проверяется уровнем.

Преимущества самостоятельного строительства

Кровля, установленная с соблюдением требований технологического процесса, прослужит долгие годы, сбережет ваш дом от разрушений. Изучив рекомендации по вопросу, можно собственноручно выполнить трудоемкие задачи. Произведя с требуемой точностью комплекс замеров, выполнив рекомендации по монтажу, вы получите добротную и прочную защиту от всяческих невзгод, обеспечите покой и комфорт проживания в загородном доме.

Источник: https://idachi.ru/stroitelstvo-i-remont/kryshi/obreshetka-kryshi.html

Расчёт шага обрешётки при монтаже кровельного покрытия

Современная строительная индустрия предлагает на выбор огромное количество кровельных материалов. Однако самым популярным из них по-прежнему является металлическая черепица, которая сочетает в себе функциональность, практичность, да и стоит относительно недорого. Используется она и при обновлении обветшалых домов, и при строительстве новых частных коттеджей. Монтаж металлочерепицы осуществить очень просто, но только при условии правильно сделанной обрешётки.

Заготовка досок

Доски, которые заготавливаются для обрешётки чаще всего имеют абсолютно разную толщину и размеры. К примеру, закупленная упаковка досок, толщина которых на упаковке равен 3 см, будет состоять из дощечек, толщина которых будет колебаться в диапазоне от 2,5 до 3,5 см.

И в этом нет ничего страшного. Безусловно, можно купить специальные калиброванные дощечки, однако их цена будет в разы выше обычных.В общем, чтобы избежать проблем при монтаже обрешётки, следует заранее отсортировать закупленный материал.

Доски для обрешётки не будут идеально подобранными по размеру, а калибровочные стоят очень дорого

Сделать это очень просто и быстро: никаких специальных навыков для сортировки не нужно, а погрешность в 0,1-0,2 см является несущественной. Если же этого не сделать, то разница между толщиной будет означать и последующий перепад установленной обрешётки по уровню, что приведёт к трудностям при укладке черепицы и неровности кровельного покрытия.

Расчёт шага обрешётки

Расчёт шага, на первый взгляд, может показаться занятием сложным и требующим если не профессиональных знаний, то хотя бы мало-мальского опыта. Но если соблюдать некоторые правила и определённую схему технологии, всё должно получиться с первого раза.

Правила, на которые обращают внимание при расчёте шага обрешётки:

Шаг зависит от конкретного вида (марки) профнастила;
В инструкции от изготовителя обязательно должно быть указано расстояние между дощечками. Для определения этого показателя проводят замер от краёв обеих досок сверху и снизу, а если производитель по каким-то причинам не предоставил инструкцию — всё можно замерить самостоятельно;
Расстояние между первичными элементами выбирается всегда наименьшее;
Шаг зависит также от угла самой крыши, а также от выступа покрытия от самых первых частей брусков;
На расчёты может оказаться влияние отсутствие либо наличие водосточной системы на крыше дома;
При расчёте обязательно надо учитывать наличие или отсутствие водосточной системы, а также её тип
Если водосточные желоба крепятся на лобовую доску, то к выступу бруска обрешётки можно добавлять 3 см. Влияет на расчёт шага и диаметр желобов водосточной системы. Например, если этот параметр составляет 9 см, выступ бруска будет меньшим, чем при диаметре жёлоба в 12 см.
Замер ширины кровли (речь о её выступе) надо проводить либо от головной доски, либо от срезов у стропил, если таковая доска отсутствует. При этом от кровельного наклонного угла будет зависеть и то, на сколько нужно отпустить лист металлочерепицы от здания, чтобы получить необходимый результат;
Для определения точного расстояния между 2 первичными брусками нужно взять или правило, или стропило (размер — в диапазоне от 130 до 150 см), и положить его на стропило, после чего рассчитать расстояние между волновой кромкой и самой нижней на кровле (1 и 2, чтобы было понятнее). Разумеется, после этого необходимо сделать соответствующую отметку;
Уровень выдвигается на покрытие (на его длину), а угольник примыкается к «лобовухе» (либо стропилу при её отсутствии — это уже отмечалось выше), отметить точку и до неё уровень, что несложно;
От края главной доски проводится по вертикали линия до выше отмеченного уровня. Ставится отметка;
Толщина самой нижней планки должна быть больше всех остальных как минимум на 10%, так как это не позволит кровле обвиснуть впоследствии;
Все остальные составляющие обрешётки измеряют только от кромки вторичной доски (верхней, само собой разумеется). Все отметки делаются равными, по уровню непосредственно самого профиля. Через каждые два стропила вверх нужно делать повторные отметки (это перестраховка, если вдруг доска окажется неровной);
После укладки 3-4 скатов, остальную часть обрешётки можно спокойно укладывать на скат: при монтаже последующих рядов брать их оттуда будет гораздо проще и удобнее, чем делать это, спускаясь вниз;
Доски, идущие в ряд, должны быть максимально плотно прикреплены торцами.
Расчёт шага под металлочерепицу делать несколько сложнее, чем под профнастил

Ошибка в расчётах может стать фатальной: неправильно уложенная обрешётка приведёт к тому, что кровлю просто невозможно будет монтировать. Обязательно учитывайте это!

Места примыканий

Для обеспечения высокого показателя герметичности металлического кровельного покрытия к стенам здания и дымоходу, используют так называемый фартук. Для изготовления этого фартука используют нижние планки примыканий.

Такие планочки закрепляют на трубе (по краям стен) и отмечают самую верхнюю кромку.По отмеченной линии при помощи «болгарки» необходимо пробить штробу, которую сразу же очищают от пыли и моют с помощью воды. Некоторые строители обрабатывают отверстие штробы ещё и грунтовкой, но это бесполезное и бессмысленное занятие. Лучше сэкономить.

Места примыканий должны быть надёжно загерметизированы

Фартук начинают прикреплять с нижней части трубы. Планку гнут или режут под нужный размер и вставляют с помощью саморезов. Точно так же его монтируют и по остальным станкам, при этом не нужно забывать о нахлёстах размером в 13-15 см — это позволит избежать в дальнейшем протечек кровли.

Край планки, которая вставлена в штрабу, обязательно герметизируют. Под нижнюю часть фартука закладывают лист металла (плоский), который предназначен для стока попавшей на крышу воды (его официальное название в строительной среде — галстук). По краю галстука гнут бортик.

В самом верху фартука (внутреннего) и галстука укладываются листы черепицы. Сделать это можно и своими руками. После этого можно уже приступать к установке внешнего эстетического фартука (или декоративного — не суть важно) и монтирования примыкающих сверху планок. Декоративный фартук также примыкает прямо в стене, но не монтируется в вырубленную штробу, а непосредственно к самой стене.

Не следует забывать о противопожарном зазоре — это важный элемент безопасности

Монтаж обрешётки

Монтировать обрешётку после данных выше советов уже будет гораздо легче:

следует запастись нужным количеством стропильного бруса (минимальный размер — 50х150 см), а также брусом для самой обрешётки (25х10 см);
для контробрешётки нужна доска с минимальным размером 2,5х6 см, причём нужно учитывать, что расстояние между стропилами будет колебаться в диапазоне от 60 до 90 см;
шаг обрешётки определяется так чтобы расстояние между выходящей за край дощечки было точно меньшим на 5 см, чем расстояние между остальными досками (диапазон — от 30 до 40 см);
между остальными элементами сам шаг должен составлять величину расстояния между двумя ближайшими очками самого профиля, то есть, либо 35, либо 45 см;
проверить правильность расчётов достаточно просто: нужно расположить по параллели друг к другу два бруска на нужном расстоянии (сделать это можно на земле, а не на крыше здания, кстати), после чего наложить на них кусок металлочерепицы, что позволит определить оптимальную длину выступа (слишком длинный — вода будет переливаться за край желобов; короткий — вода прямым потоком будет сливаться прямо на сам дом).Устройство кровельного пирога под металлочерепицу

Дополнительные элементы для увеличения долговечности кровельного покрытия

Монтаж любого типа кровли требует невероятно большого количества различных доборных элементов: на сложной кровле их общее число может доходить до нескольких сотен или даже тысяч!

Стоит привести пример самых важных доборных элементов, которые существенно влияют на долговечность кровельного покрытия:

Карнизно-коньковая плитка (битумная гибкая крыша всегда монтируется без неё);
Водосточная система;
Снегозадерживающая система.

По сути, снегозадержатели — это обычные «заборчики», которые можно сконструировать и самостоятельно

Карнизно-коньковая плитка способствует полной герметизации элементов кровли, соответствующих её названию (конька и карниза, как можно догадаться из названия). Если в комплектации её не предусмотрено, то эти элементы покрываются простым гонтом (гонт — это обычный кровельный лист, имеющий несколько «черепичек»).

Однако подкладочный ковёр в этом случае используется более толстый и широкий. У описываемой плитки, кстати, клеющий слой намного больше, нежели у гонта. Это ещё одно её важное преимущество.
Самый оптимальный вариант водосточной системы — трубы ПВХ с желобами, расположенными по всем краям кровли. Такая система является простой, но организованной. А вот неорганизованная — это когда со скатной кровли вода падает прямиком на землю.

Специалисты категорически не рекомендуют применять для обустройства обрешётки полуобрезную и обрезную доску, так как на них очень много изъянов. Учитывайте это при покупке!

Вариант дешёвый, однако фундамент будет «подтачиваться» и разрушаться быстрыми темпами, из-за чего эксплуатационный срок службы самого здания значительно сократится. Естественно, что такой вариант можно использовать лишь для временного жилища.

Водосточные системы разделяются на несколько отличных от друг друга типов

Системы снегозадержания так же обязательны, как и водостоки. Они предназначены для того, чтобы снег с крыши падал равномерно и в чётко определённом направлении. По сути, вся система — это металлические широкие планки, которые обычно подбираются под цвет самой кровли (а иногда с помощью контрастов можно сделать небольшой дизайн всего дома: например, металлочерепица чёрного цвета, а снегозадерживающие металлические планки — белого).

Без доборных элементов сделать качественную кровлю просто физически невозможно: экономить на этом категорически нельзя, так как срок службы самого дома будет сокращён на многие годы. Разумеется, что этого не желает ни один владелец загородной недвижимости.

Можете посмотреть видеоролик о том, как монтируется обрешётка под крышу из металлочерепицы.

Источник: https://fastbuildings.ru/ustrojstvo-i-remont-krovli/ustrojstvo-krovelnogo-piroga/shag-obreshetki.html

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу — залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

статьи:

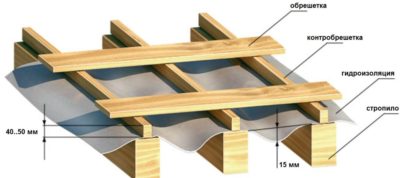

Контробрешетка — важный элемент кровельного «пирога»

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный «пирог». В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 — 800 мм.

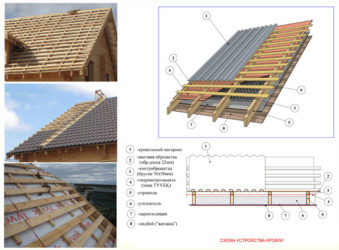

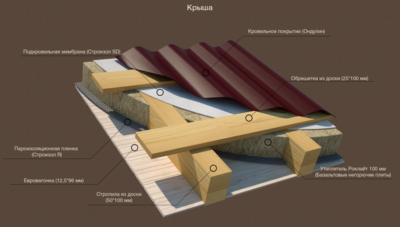

Кровельный «пирог» для металлочерепицы

Стропила
Гидроизоляция (диффузионная мембрана)
Контробрешетка (брусок 50х50 мм)
Обрешетка под металлочерепицу
Металлочерепица
Пароизоляция
Стартовая доска обрешетки
Карнизная планка
Вентиляционная лента ПВХ или алюминиевая сетка
Капельник
Держатель желоба
Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет «выветривания» излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов. Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева — узел ендовы, справа — примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Профили металлочерепицы	Шаг обрешетки, мм
от низа 1-ой до центра 2-ой доски	от центра до центра последующих досок
Монтеррей	300	350
СуперМонтеррей	300	350
Макси	350	400
Каскад	300	350
МаксиКаскад	350	400
Classic	300	350
Kvinta (Kvinta plus)	300	350
Country (Квинта)	300	350
Quadro profi	300	350
Kamea (Камея)	300	350
Finnera	300	350
Adamante	300	350
Decorrey	300	350
Испанская Дюна	300	350
Андалузия	350	400
Джокер	350	400

Как видно, большинство профилей сводится к двум типам размеров между соседними досками: 350 и 400 мм, которые актуальны в том числе и для модульной металлочерепицы со скрытым креплением (например, Андалузия или Испанская Дюна).

Нельзя увеличивать промежуток между обрешеткой (например, делать расстояние через волну), т.к. возможна деформация кровельного профиля от снежной массы или других механических воздействий.

Схема обрешетки под металлочерепицу от производителей

При устройстве кровли очень важно иметь достоверную и авторитетную информацию по техническим моментам монтажа каждого элемента конструкции. Производители металлочерепицы, как правило, предлагают свою инструкцию с описанием правильного устройства своей продукции. Приведем примеры со схемами обрешетки наиболее известных брендов металлической кровли, представленной на отечественном рынке.

Согласно рекомендациям завода Grand Line, в карнизной области следует установить две доски, на первую прибить небольшой брусок той же высоты, что и основная обрешетка.

Стартовая обрешетка и установка торцевой планки от Grand Line

Обратите внимание, что для надежного крепления торцевой планки следует установить опорную доску выше уровня рядовой обрешетки. Ее высота должна быть примерно равна высоте профиля черепицы.

Аналогичные схемы предлагает Металл Профиль, особенно акцентируя внимание в своей инструкции на монтаж обрешетки в местах ендовы, кровельного ограждения и элементов снегозадержания. Во всех перечисленных случаях сплошная обрешетка обязательна.

Сплошная обрешетка в месте ендовы

Производственная и торговая компания Уникма в своей инструкции по установке металлического профиля обращает особое внимание на крепление кровельных саморезов при неправильной схеме обрешетки (см. изображение ниже).

Крепеж при сплошной обрешетке и обрешетке с неточным шагом

Таким образом можно сделать вывод, что сплошной настил под металлическую кровлю нежелателен. Также следует внимательно соблюдать расстояние между досками.

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

огнезащитные (антипирены);
биозащитные;
водоотталкивающие;
защищающие от плесени и грибка;
универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Доска для обрешетки крыши — Кровля и крыша

Проектируя крышу дома или другого сооружения, нужно обращать внимание не только на сам кровельный материал, но и на элементы каркаса, которые будут служить ему опорой. И здесь очень важно заранее узнать, какая доска идет на обрешетку крыши и как правильно ее установить.

Всем этим нюансам и будет посвящена наша статья.

Для любой кровли нужно надежное основание

Конструкция обрешетки

При возведении кровли своими руками нам необходимо заранее продумать конструкцию несущих частей. И дело касается не только стропил, формирующих основной каркас, но и обрешетки – комплекса деталей, служащих непосредственной опорой для шифера, черепицы, ондулина и т.д.

Схема каркаса под шифер

В зависимости от того, как расположены эти детали относительно друг друга, специалисты выделяют несколько разновидностей обрешетки:

собранная из досок, подогнанных практически вплотную;
собранная из щитов влагостойкой фанеры или аналогичного материала (ОСБ, ДСП).

Комбинированный вариант: плотная обрешетка на скатах и сплошная в ендовах

Обратите внимание! При обустройстве сплошного каркаса между отдельными элементами нужно оставлять небольшие (до 10 мм) зазоры. Делается это для того, чтобы избежать деформации при набухании древесины под воздействием влаги.

Используемые материалы

Обрезная доска

Среди материалов, применяемых при конструировании кровельного каркаса, основными являются брус и доска. При этом брус, имеющий значительную толщину, задействуется только в ситуации, когда скаты крыши испытывают повышенную нагрузку, в то время как доска считается универсальным решением.

Совет! Также брусья сечением не менее 50х50 мм стоит устанавливать, если шаг стропил превышает 1 м. В этом случае применение толстых деревянных изделий защищает кровлю от прогиба.

Размеры доски для обрешетки крыши могут быть самым разными, но в то же время специалисты рекомендуют использовать только определённые детали:

обрезная доска 24 х 100 мм (иногда встречаются разновидности 25 х 100 мм). Подходит практически для любого кровельного материала, но при этом не отличается повышенной прочностью;
обрезная доска 32 х 100 мм . Детали более прочные, потому их можно использовать и на разреженных стропилах, и под укладку крупногабаритной кровли(оцинкованный лист, профнастил);
шпунтованная доска 25 х100 или 32 х 100 мм. Используется для монтажа сплошной обрешетки, собирается таким образом, чтобы замки соседних досок не ограничивали подвижность деталей.

Шпунтованные разновидности тоже пригодны для использования, но стоить конструкция будет куда дороже

Нужно отметить, что максимальная толщина доски для обрешетки крыши составляет около 40 мм. Связано это с тем, что более толстые элементы отличаются значительной массой, при этом их прочность ненамного превышает аналогичный показатель у заготовок указанного выше размера.

Есть и еще одно ограничение, которое следует иметь в виду. Так, инструкция не рекомендует применять детали шириной более 150 мм: при длительном использовании существенно возрастает риск их деформации ввиду неравномерного усыхания разных слоев древесины.

Необрезная доска

Цена качественного сырья для формирования каркаса достаточно существенна, потому в целях экономии иногда используют более дешевые пиломатериалы.

Сделать обрешетку из необрезной доски под профнастил или шифер вполне реально, но при этом желательно соблюдать такую последовательность действий:

Сначала сортируем заготовки, предназначенные для монтажа. Удаляем все изделия с трещинами, крупными сучками, признаками гнили и поражения насекомыми.
Затем снимаем кору – все равно она достаточно быстро отпадет при высыхании, кроме того, именно под корой будет скапливаться влага, провоцирующая развитие бактериальной и грибковой микрофлоры.
Тонкие края аккуратно стесываем, формируя кромки толщиной не менее 10 мм.
Перед установкой на стропила все детали пропитываем антисептиком или комплексным биозащитным составом.

Правила монтажа каркаса для кровельного материала

Когда мы выбрали, приобрели и правильно подготовили пиломатериалы для обустройства обрешетки, можно начинать монтаж.

Выполняются эти операции без особых трудностей, но все же подходить к работе стоит достаточно ответственно:

Поверх стропил укладываем гидроизоляционный материал, который защитит подкровельное пространство от затекающих капель влаги, а теплоизоляционный слой крыши – от конденсата.

Схема обустройства нижнего края

Далее делаем разметку по стропилам. Расстояние между досками обрешетки крыши под металлочерепицу обычно указывается производителем, но чаще всего составляет около 350 мм от нижней кромки одной детали до середины следующей.
Для профнастила, обладающего хорошей несущей способностью, шаг можно делать гораздо большим – от 50 до 150 см в зависимости от профиля и толщины материала.

Обратите внимание! Если часть крыши занята открытой террасой или обширным балконом, то под настил также необходимо уложить каркас. Обрешетка под террасную доску (декинг) обычно делается из бруса или доски толщиной не менее 40 мм и укладывается с шагом около 40 см.

Для крепления обрешетки используем гвозди или саморезы по дереву. Длина крепежа должна быть минимум вдвое больше толщины деревянных деталей.
Каждый край крепим на лаге двумя гвоздями/саморезами . Использование одной точки крепления в средней части приведет к тому, что при высыхании края деформируются и поднимутся, нарушая тем самым герметичность кровли.

Заключение

Правильно подобрав размер доски на обрешетку,и смонтировав ее с соблюдением всех рекомендаций, мы получим надежный каркас для нашего кровельного материала.

Доска для обрешетки крыши под профнастил, металлочерепицу: видео-инструкция как сделать своими руками, размеры, толщина, расстояние, фото и цена
Доска для обрешетки крыши под профнастил, металлочерепицу: видео-инструкция как сделать своими руками, размеры, толщина, расстояние, фото и цена

Источник: rubankom.com

[content-egg module=GdeSlon template=compare]

Одним из важнейших элементов стропильной системы кровли является обрешетка. Она необходима для размещения и крепления различных кровельных материалов. Кроме того, обрешетка необходима для создания вентилируемого зазора. Правильный монтаж этого элемента стропильной системы является залогом долгого срока службы кровли. Чтобы грамотно провести установку, нужно знать какие доски для обрешетки использовать и как их размещать на крыше. Об этом и видах этого элемента кровельной системы пойдет речь в статье.

Материалы для обрешетки

В качестве материала для монтажа обрешетки используется сухая древесина, не имеющая сучков и других дефектов, которые могут стать причиной растрескивания доски или бруса. Брус и доска для обрешетки – это не единственные материалы, которые используются при монтаже крыш. В некоторых случаях можно применять специальную фанеру.

Задаваясь вопросом, как правильно сделать обрешетку, в первую очередь нужно учесть, что древесина, используемая для ее монтажа, должна обрабатываться с целью защиты от гниения, паразитов и огня. Для этого пиломатериал пропитывается антисептическими и противопожарными составами.

Обрешетку нужно изготавливать из древесины, влажность которой не превышает 22.5%. В противном случае крыша придет в негодность в кратчайшие сроки. Люди, задающиеся вопросом, как сделать обрешетку крыши, должны знать и о том, что для сооружения подобных конструкций лучше всего использовать долговечную древесину хвойных пород: сосну, лиственницу или ель.

Источник: https://krovlyaikrysha.ru/doska-dlya-obreshetki-kryishi.html

Обрешётка

В этой статье речь пойдёт о методах создания обрешёток из обрезных пиломатериалов. Отдельно рассмотрим виды и типы конструкций, оптимально подходящих для тех или иных условий. Разберёмся, какие материалы лучше использовать.

Все доски, бруски и брусья принято разделять на отделочные и конструкционные, в основе такой классификации лежат особенности функционального использования материалов. Деревянные несущие и вспомогательные конструкции обладают целым рядом технологических и потребительских достоинств, поэтому легко соперничают с изделиями из профильного металлопроката. Обрешётка является классическим примером, который иллюстрирует незаменимость пилопродукции при строительстве частных домов.

1. Что такое обрешётка?

В широком смысле обрешёткой могут называть любую каркасную конструкцию. Будь то пристенный каркас для монтажа евровагонки или сайдинга, либо остов лёгкой межкомнатной перегородки или наружных стен каркасного дома.
Этим словом иногда обозначают особый вид упаковки, что собирается почтовыми службами и предприятиями в виде рамы из обрезных реек и доски. Делается это с целью создания надёжной защиты ценных отправлений (крупных, дорогих, хрупких).

В узком и самом привычном понимании «обрешётка» — это важнейший элемент любой скатной (а иногда и плоской) крыши, который является неотъемлемой частью несущей системы. Вот о такой обрешётке будем говорить далее.

2. Каковы функции кровельной обрешётки?

Задач перед обрешётками ставится не много, но они архиважные.

Прежде всего, она служит в качестве основы для крепления кровельных материалов. Вся загвоздка в том, что обычно стропила располагаются на крыше с довольно большим интервалом и направлены они вдоль ската. Это не даёт возможности монтировать финишные покрытия непосредственно на них. Расставляя обрешётку по заданной схеме, мы можем стелить на крыше как листовые, так и штучные материалы, требующие чёткого шага между прогонами, делать сплошной ковёр из мягких гонтов и рулонных полотен (рубероиды, мембраны и т.д.).

Другая функция обрешётки – стабилизация несущей кровельной системы. Так как обрешётка из обрезной доски или бруска устанавливается поперёк стропильных ног (а иногда и по диагонали ската), она связывает систему воедино, предотвращает поперечный сдвиг/складывание стропил. Обрешётка просто-напросто увеличивает несущие способности крыши, перераспределяя нагрузки по ней более равномерно.

Также в некоторых технологиях обрешётки позволяют выполнить полных комплекс изоляционных работ при создании утеплённой крыши – упрощают монтаж плёнок, подкладочных ковров, мембран, вместе с контррейкой дают возможность создать вентилируемое пространство.

Выводя обрешёточные пиломатериалы за пределы стропильного поля, получают фронтонный свес.

Если применять пиломатериал разной толщины – можно выровнять скат с неудачно выставленными стропилами или создать в каких-то зонах специальную технологическую ступеньку (например, на карнизном свесе под волну металлочерепицы) и иными способами манипулировать плоскостью.

3. От чего зависит конфигурация и тип выбираемой конструкции?

Главным образом тип обрешётки определяется требованиями производителей конкретного кровельного материала. Где-то нужен только сплошной настил, где-то подходит очень разряжённый вариант.
Однако довольно серьёзные коррективы вносит форма крыши, её технические характеристики, климатические условия местности, характер эксплуатации дома… Например, ключевую роль играет:

Угол наклона ската.
Длина ската.
Наличие на крыше рёбер, разжелобков, больших свесов, проходных элементов, примыканий.
Ветровые нагрузки.
Снеговые нагрузки…

4. Какой вид обрешётки лучше: разряжённая или сплошная?

В основном обрешётку разделяют на:

Главным критерием классификации тут выступает наличие и размер шага между элементами. В первом случае доски располагаются практически вплотную, расстояние между ними находится в пределах 10 мм. По сути, поверх стропил устраивается плотный настил. Заметим, что тут себя хорошо зарекомендовали плиты, произведённые на основе древесины – ОСП, фанера…

Разряжённая обрешётка набирается прогонами – когда пиломатериал располагается с относительно большим шагом друг от друга. Шаг этот варьируется в основном в пределах 30-40 см, но в некоторых случаях (волновой шифер, мощный профлист…) он может достигать 70-80 мм и даже доходить до полутора метров.

Важно понимать, что не бывает абсолютно разряжённой обрешётки. Во всех особых местах кровли конструкция должна комплектоваться дополнительными элементами. То есть технологические карты рекомендуют делать сплошной настил в 40-50 сантиметров в ендовых, на свесах, с обеих сторон конька и рёбер, возле примыканий, вокруг сквозных элементов (типа дымоходов) и мансардных окон и т.п. Это позволяет усилить данные зоны, обеспечить возможность нормального монтажа доборов и специальных комплектующих, что применяются здесь обычно.

Иными словами, сплошная и разряжённая обрешётка между собой не конкурируют, выбирать тот или иной вариант следует согласно техническим условиям и применяемым материалам. Под некоторые покрытия совершенно нет выбора, допустим битумную черепицу или плоский шифер крепить следует только на полноценную плоскость.

Другие наоборот – требуют разряжения брусков, например, натуральная черепица, металлочерепица, медные профилированные черепки…
Но часто даже одно и то же покрытие может требовать тот или иной вид настила в разных условиях.

Например, ондулин или фальцевые картины на пологих скатах крепят исключительно поверх сплошных настилов, а при больших углах наклона – мастера могут переходить на разряжённые варианты.

5. Что такое двойная обрешётка?

Ещё обрешётка бывает:

Одинарная конструкция – это то, что первое приходит нам на ум, так сказать стандартный вариант. А вот двойной можно считать двухуровневую конструкцию, где обрешётка состоит из пары взаимно перпендикулярных элементов. Один уровень воспринимается как основной, а другой играет вспомогательную роль (например, создаёт вентзазор), он как раз называется контробрешёткой, а сами элементы – контррейкой. Основной уровень, в свою очередь, может быть сплошным или рязряжённым (шаговым – с заданной дистанцией расстановки).

6. Какой материал использовать?

Очевидно, что сухой строганный пиломатериал будет идеальным для создания подобных конструкций. Он обладает четкой геометрией, не потеряет своей формы вследствие усушки, меньше страдает от возможных воздействий вредителей.
Хорошо раскроенный обрезной материал с нормальной естественной влажностью (до 22 процентов) при качественной фиксации тоже отработает без проблем. Тем более, если использовать продукцию первого сорта, тщательно перебрать доску/брус, хорошо обработать всё огнебиозащитой. И даже «честный» второй сорт можно использовать, допустим, в составе сплошного настила.

Для создания кровельных обрешёток почти всегда применяют сосновый или еловый пиломатериал из живого здорового леса, что позволяет разумно использовать бюджет и вместе с этим быть уверенным в надёжности и долговечности кровли. Многие мастера предпочитают купить для обрешётки брусок из осины и получают недорогую качественную подсистему, которая служит десятилетиями.

При сборке сплошных настилов в основном приобретается обрезная доска толщиной 25 мм. В подавляющем большинстве случаев, этой толщины пиломатериала предостаточно, чтобы решить все поставленные силовые задачи и одновременно не перегрузить собственным весом стропильные ноги. Ширина доски берётся средняя, чтобы её не сильно коробило в поперечном направлении и не приходилось слишком много крепить, если пиломатериал сильно узкий. Золотой серединой тут можно считать ширину в 130-150 мм.

Также сплошную плоскость собирают из влагостойкой фанеры или плит OSB-3. По габаритам листа ограничений нет, а вот толщина строго регламентируется. Зависит она больше всего от шага, с которым расположены точки опоры (таковыми выступают или стропила, или перпендикулярная им контробрешётка). При пролётах в 60 сантиметров пойдут листы толщиной 12 мм, при шаге в 90 см нужно взять плиты в 18 мм, а для пролёта в 1,2 метра следует применить крупноформатный материал от 21 мм.

Разряжённые обрешётки делают в основном из бруска сечением 40Х50, 50Х50, 50Х60, 50Х75… В редких случаях в ход идёт очень тонкая рейка, например, при монтаже плоской цементной или керамической черепицы малого размера.

Иногда тут применяют и доску с некрупным сечением 25Х100 или 32Х100 и подобную, которая обеспечивают более простой монтаж покрытия в дальнейшем (в неё проще попасть метизом).

7. Как правильно крепить обрешётку?

На самом деле сборка обрешётки – довольно простой процесс. Особо хитрых нюансов не так уж и много, в качестве подведения завершения попробуем перечислить основные:

Располагайте обрешётку с шагом, который рекомендует производитель кровельного покрытия. Для упрощения расстановки можно изготовить шаблон.
Чётко выдерживайте ровность линий при сборке разряжённых конструкций (проверяйте шнурами), прогоны должны быть чётко параллельны свесу и коньку.
Начинайте сборку снизу вверх (так, как минимум, удобнее будет передвигаться и работать на скате).
Не обрезайте материал обрешётки на фронтонных свесах сразу (лучше это сделать потом – по шнурке).
Доску, брус и листы крепите на каждой стропиле.
Для фиксации используйте гвозди или саморезы не менее чем вдвое длиннее, чем толщина применяемого пиломатериала.
Закрепляя доску, устанавливайте по два метиза.
Стыкуйте доски и плиты исключительно на стропильной ноге.
Разводите стыки на разные стропила (в шахматном порядке).
Между плитами ОСП или фанеры оставляйте зазоры в 3-5 мм для возможности расширения.

Источник: https://www.pilomarket.ru/article/obreshetka
