Какие стропила нужны для двускатной крыши?

Стропильная система двухскатной крыши: важные советы

Одно из наиболее разумных и экономически выгодных решений при возведении крыши в частном доме – это двухскатная крыша. Хотя по первому впечатлению такая крыша кажется сооружением, которое легко можно построить самостоятельно без особенных знаний и усилий, эта мысль неверна.

Двухскатная крыша должна оберегать здание в любых погодных условиях, а для этого требуется соорудить каркас и всю стропильную систему. Подобная работа требует определенных навыков и знаний, и для любителя достаточно сложна. К тому же следует помнить, что исправить те огрехи, которые были допущены в период каркасного строительства, впоследствии невозможно.

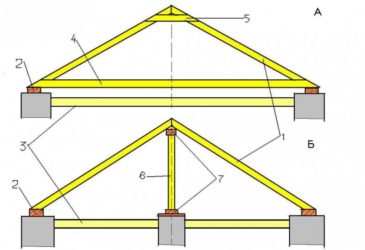

Конструкция двухскатной крыши

Каркасное сооружение для двухскатной крыши обязательно содержит следующие детали:

1. Стропило – еще называют стропильными ногами. Можно сказать, что это ведущая конструктивная деталь. Деревянные стропила используют при возведении небольших домов, чаще всего – в индивидуальном строительстве. Стропильные ноги из металла или бетона применяют в тяжелых кирпичных и высоких бетонных зданиях.

Стропильные ноги необходимы для обустройства обрешеточного основания. В двухскатной крыше стропила размещают вдоль длины объекта, при их установке требуется соблюдать определенный угол наклона по отношению к стене. Длина стропильных ног рассчитывается заранее, еще при планировании здания, на этапе монтажа их длина не изменяется.

Монтируются стропила на интервале друг от друга, который определяется конструктивно.

2. Обрешетка служит основой крепления всей кровли. Чтобы сделать обрешетку, используют либо доски, либо брусья. Их задача: соединить стропильные ноги от основания крыши и до верха ската. В зависимости от материала, которые будут использоваться для покрытия крыши, определяется интервал между деталями обрешетки.

3. Мауэрлат – брус из дерева, который служит основанием для крепления каркаса и стропильной системы всей кровли. Мауэрлат чаще всего имеет следующие размеры: 10×10 см, 10×15 см или 15×15 см. Предназначен он, чтобы нагрузка, которую создает крыша на стеновые поверхности, распределялась равномерно. Мауэрлат помогает скатам крыши не уйти в разные стороны из-за действия нагрузок с внешней стороны.

4. Коньковый прогон – это доска, которая соединяет обе поверхности крыши. Находится прогон на самом верху двускатной крыши. Для прогона берется доска или брус габаритами 5×15 см или 5×20 см. Если из-за существенной длины пролета одной доски для конькового прогона не хватает, берется несколько брусов, которые укрепляются стойкой. Тогда стойку располагают между лежнем – бревном, которое аккуратно помещается под коньком вдоль пролета и самим коньком. Подкосы служат для соединения стойки и прогона. Чаще всего для прочности конструкции прогон располагают над несущей внутренней стеной.

5. Ригель – доска, которая соединяет стропила, размещенные на противоположных скатах крыши. Чтобы сделать ригель, требуется доска, сечение которой аналогично сечению стропильных ног. Ригель располагается внахлест. Для большей надежности возможна установка стоек между лежнем и ригелем.

Обеспечение устойчивости крыши

На кровлю всегда действуют значительные нагрузки, поэтому конструктивная устойчивость чрезвычайно важна. Такая стабильность осуществляется при помощи различных деталей, которые дополнительно усиливают каркасную систему: раскосы и подкосы, различные диагональные детали, связывающие основные.

Все деревянные детали конструкции стропильной системы и всей кровли перед монтажом проходят тщательную обработку специальными смесями. Цель обработки – увеличить время службы деревянных деталей крыши. Для этого их обрабатывают антигрибковыми противомикробными растворами. Также деревянные элементы проходят обработку для уменьшения восприимчивости к огню.

Построить двухскатную мансарду сложнее, чем простую двухскатную крышу. Расчет площади двухскатной крыши

Разумеется, необходим предварительный расчет площади будущей крыши, чтобы приобрести нужное количество материала из дерева, утеплителей, пленок гидроизоляционных и паронепроницаемых. Рассчитать материал для двухскатной крыши нетрудно, потому что такая форма крыши не имеет сложных изгибов. В расчет не берутся мелкие детали, такие как проемы для дымоходов и вентиляции или для мансардных окон.

Для правильного подсчета следует расстояние конькового прогона умножить на длину от верха конька до перекрытия потолка. Полученное произведение этих данных означает сечение по вертикали подкрышного пространства, его максимальную площадь. Данную величину следует разделить на синус угла, который образуют стропила. Таким образом, определяется площадь одной стороны двухскатной крыши.

Количество необходимого материала для работы зависит от его разновидности и назначения.

Монтаж мауэрлата

Мауэрлат входит в стропильный каркас всей системы крыши наряду со стропилами и различными соединительными элементами. В случае, если каждое стропило прикрепить к перекрытию, то такую кровлю можно смонтировать и без установки мауэрлата. Однако тогда весовая нагрузка, создаваемая самой крышей на каркас, будет распределена по местам, где закреплены балки перекрытия, т.е. балки должны быть чрезвычайно прочные и надёжные.

Как закрепляют мауэрлат в двускатной кровельной конструкции:

• — чаще всего параллельно коньку кровли, который проходит вдоль здания;
• — исходя из применяемого материала, мауэрлат размещают или по центру этой стены, или ближе к внутренней или внешней части стены, однако не ближе 4 см от края.

Удобнее всего монтировать мауэрлат, прикрепляя его к стене из деревянного бруса. Тогда верхняя доска сможет выполнить функцию мауэрлата.

Такой способ применяют в следующих случаях:

1. Если двухскатная крыша имеет площадь больше 240 м2. Тогда вдоль нужной стены на дистанции не более 2 м в балку из заливаемого бетона закрепляют шпильки из металла с резьбой не менее М12. При замуровывании, шпильки располагают в шахматном порядке: сперва ближе к внешней, потом ближе к внутренней части стены. После того, как мауэрлат установлен, шпилька должна выходить над бетонным основанием примерно на 3 см. Затем мауэрлат закрепляют на балке из бетона, притягивая с помощью гаек и шайб.

2. Если кровля будет иметь площадь меньше 240 м2. В отличие от первого метода металлические шпильки устанавливают еще при возведении стены, а для усиления прочности шпильки погружают на большую глубину.

3. Если планируется возвести небольшую по площади двухскатную крышу, а стены здания возводятся из кирпича. Тогда на стене мауэрлат закрепляют с помощью проволоки, которую заранее укладывают в стену. До края стены должно оставаться не менее трех кирпичей. В случае, если внешнюю часть стены впоследствии планируется штукатурить, то проволоку можно протянуть через всю стену или спрятать в цементно-бетонном растворе.

Установка стропильной системы

На наклонные балки стропил ложится вся нагрузка. Например, зимой это снег, также это может быть ветер, создающий динамическую неравномерную нагрузку. Не меньшую нагрузку оказывает и вес мастера, который монтирует или ремонтирует крышу, и материалы, которые используются во время ремонтных работ. Необходимо, чтобы нагрузка распределялась равномерно на всю стропильную систему.

Вся сложность состоит в том, что невозможно заранее высчитать максимальную нагрузку на стропильный каркас и на отдельно взятое стропило, хотя посчитать размер поперечного сечения стропил разного размера легко.

Традиционно, опираясь на строительную практику, размер поперечного сечения деревянных стропил определяют, исходя из расстояния между стропилами и их длины. Если крыша утепляется, то интервал между стропилами определяется габаритами утеплительных паков.

Закрепление стропил

Каждое стропило прикрепляется к мауэрлату при помощи трех гвоздей: один забивают через верхнюю часть стропила, а с его противоположных сторон – два гвоздя. Таким образом, стропило прикрепляется к мауэрлату, при этом исключаются его колебания и перемещения. Ни в коем случае нельзя ослаблять мауэрлат. Чтобы это исключить, отверстия прорезаются исключительно на стропилах. Лучше, если горизонтальная часть прорези находится на горизонтальной плоскости мауэрлата, при этом в вертикальную часть мауэрлата упирается стропильный выступ.

Мастера в своей работе используют три возможных варианта крепления стропил:

• — стропила, размещенные в разных скатах крыши, обрезают так, чтобы получился угол, равный углу наклона крыши к стене. Тогда при соединении стропила будут иметь равные углы. Скрепляют стропила либо при помощи металлических пластин, стянутых болтами, либо при помощи деревянных планок, прибитых гвоздями. В этом случае необходимо также укрепить верхнюю стропильную плоскость при помощи гвоздя не менее 15 см;
• — угол стропильного наклона рассчитывается, исходя из высоты конькового прогона, на нем и располагают стропила обоих скатов. В этом случае стропила разрезаются так, чтобы половина толщины конька была равна горизонтальной плоскости стропила. Стропила скрепляются металлическими элементами, которые помещаются над пролетом. Этот вид крепления называют висячим, он имеет, по крайней мере, одну степень свободы. Поэтому внизу стропило прикрепляется к мауэрлату жестко;
• — наконец, наиболее элементарный метод – внахлест. Тогда стропила располагают с равным углом наклона. Скрепление происходит при помощи болтов или шпилек, под которые надо подложить большие шайбы.

Какой бы способ ни применялся, вначале необходимо разметить стропила при помощи заранее подготовленного шаблона.

Источник: https://postroy-dom.com/krysha/1128-dvuhskatnaya-krysha-stropilnaya-sistema.html

Стропильная система двухскатной крыши своими руками

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Она несложна в исполнении, но при этом надежна и может переносить значительные нагрузки как ветровые, так и от осадков. Она, конечно, не очень красива, но на банях выглядит вполне органично.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

• От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
• От климатических условий. Много снега или сильный ветер — берите более мощные.
• От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.Зависимость сечения бруса для стропил от расстояния и длины

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

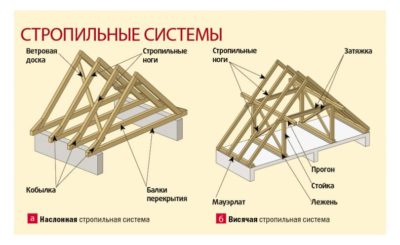

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Итоги

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов — это самый простой вариант, который может изготовить и неспециалист.

Источник: https://baniwood.ru/dvuskatnaya-krysha-svoimi-rukami.html

Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

Стропильная система — это каркас крыши, который является основанием для настила кровельных покрытий.

Стропильная система призвана выдержать нагрузку крыши с учетом стихийных нагрузок: ветров, снега, дождя.

Вариант крыши утверждается еще на стадии проекта.

Назначение кровли включает в себя несколько функций: тепло в доме, защита помещения от природных явлений, поэтому стропильной системе необходимо уделить особое внимание.

Как произвести расчет стропильной системы вы можете прочитать здесь.

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

• Односкатные. Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок. Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
• Двускатные. Используются для небольших домов и дачных построек. Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
• Двухскатные ломаные. Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды;
• Трехскатные (полувальмовые). Имеют два ската формы трапеции, которые соединены одним торцевым треугольным скатом (вальмой);
• Четырехскатные (вальмовые). Используются для жилых построек, требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
• Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
• Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для мансардных крыш — двухскатные и ломаные двухскатные. Есть другие виды стропильных систем, но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

• Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
• Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании.

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки. Стропила для двухскатной крыши своими руками сделать не трудно, важно подойти к делу с умом.

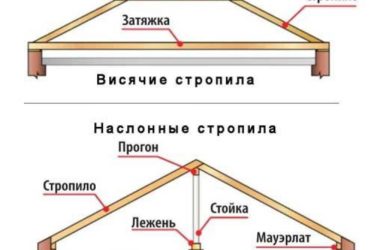

Стропильные системы наслонного и висячего типа

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

• Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
• Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа.

Схема стропильных систем

Расстояние между стропилами двухскатной крыши и толщина стропила

Шаг стропил двускатной крыши — это пустое место между стропилами. От правильного расчета шага зависит функциональность крыши. Как правило, шаг составляет около метра.

Для более точного расчета расстояния между стропильными досками существует определенная схема расчета:

1. Определяют длину ската.
2. Длину ската делят на расстояние между стропилами.
3. Чтобы определить количество стропильных досок, к полученному значению добавляют единицу и округляют в сторону большего значения. Так определяют, сколько досок надо на скат.
4. Длину ската делят на количество досок, получают расстояние между стропилами.

Такой расчет не всегда окончательный.

Дополнительно следует учесть нагрузку кровельного покрытия (его массу), толщину стропила, а так же размеры стропил для двухскатной крыши.

Толщина стропильной доски во многом зависит от покрывного материала:

• Ондулин. Доски применяют сечением 5х20 см при шаге от 60 до 90 см с настилом обрешетки сечением 4х5 см;
• Металлочерепица. Доски стропильные — 5х15 см, шаг — от 60 см до 95 см;
• Керамическая черепица. Сечение доски — 6х18 см или 5х15 см, расстояние между брусками — от 80 см до 130 см;
• Профнастил. Сечение стропила — 5х15 см, 5х10 см при шаге от 60 см до 90 см;
• Шифер. Сечение бруса такое же, как на профнастил при шаге 60-80 см.

Неправильный расчет длины стропил двускатной крыши, а так же неправильный расчет показателей шага могут привести к провисанию кровли.

Установка стропил двухскатной крыши своими руками требует учесть еще вес стропильной доски и всех дополнительных креплений конструкции.

Как рассчитать стропильную систему двухскатной крыши

Из чего состоит стропильная система

Стропильная конструкция — сложная система и установка стропильной системы двухскатной крыши не лёгкая задача. Стропильная система состоит не только из стропильных досок, но и из других дополнительных элементов:

• Мауэрлата. Элемента, который распределяет всю нагрузку равномерно на опоры;
• Прогона. Доски, скрепляющей ноги стропила: вверху — конек, сбоку — боковой прогон;
• Затяжки. Соединительной балки, которая препятствует расхождению стропильных ног;
• Подкосов, стоек. Брусков, которые фиксируют устойчивость стропил, упираясь в лежень;
• Обрешетки. Решетка из брусков, которая накладывается перпендикулярно стропилам. Переносит нагрузку покрывного материала на стропильный каркас;
• Конька. Соединительной балки, служащей объединением скатов кровли;
• Кобылки. При недостаточности длины стропильных ног монтируют для образования свеса;
• Свеса крыши. Выходит за пределы нижней линии ската для предотвращения попадания на стены осадков.

Стропильная система подразумевает расположенные в одной плоскости стропила, растяжки, раскосы и стойки. Они расположены таким образом, что основная нагрузка кровельной конструкции падает вертикально на внешние несущие стены. Поэтому изготовление стропил двускатной крыши очень важный процесс.

Из чего состоит стропильная система двускатной крыши

Монтаж стропильной системы с наслонными стропилами

Стропильную систему наслонного типа применяют в том случае, когда длина пролета не превышает 6,5 метра.

При наличии несущих конструкций внутри строения имеется возможность установить дополнительные стойки.

Главной опорой стропильных ног является мауэрлат.

Лежень

После высыхания мауэрлата (через 5 дней), отмечают на брусе мауэрлата установки лежня: его ось должна быть с одинаковым отступом с каждой стороны от бруса мауэрлата. Лежень крепится на двухслойный гидроизоляционный слой анкерными болтами. К стене с внутренней стороны крепить лежень следует скрутками из проволоки или скобами. Далее делают разметку для установки стропил.

Лежень

Монтаж стропильной системы двухскатной крыши

Опорными точками наслонных стропил являются стены и стойки внутри каркаса. Стропилы монтируют шарнирными узлами крепления. При использовании ползунков для крепления, обеспечивается небольшое опущение каркаса крыши в первые годы службы кровли.

Такой метод установки необходим для предотвращения перекосов, так как в первые годы здание немного оседает.

Крепить стропильные балки следует либо путем установки их в подготовленные пазы и укрепляют крепежными элементами, либо путем крепления досчатых накладок.

Монтаж стропил

Коньковый узел

Стропила соединяют встык, обрезав край бруска таким образом, чтобы угол при соединении противоположных балок соответствовал углу ската. Забивают стропила под коньком гвоздями. Возможен вариант, при котором балки соединены болтами, гвоздем или шпилькой, то есть внахлест.

При необходимости (если предусмотрено проектом) делается пропил в стропильных балках для крепления коньковой балки (прогона).

Коньковый узел

Стойки

Стойки крепятся при небольшой длине пролета — по центру, по бокам и центру — при более широком основании крыши. Крепление производится вертикально от конька к внутренней стене.

Стойка

Прогон

Прогон — соединительная балка для закрепления стропильных ног. Крепится болтами или скобами к стойке.

Прогон

Установка кобылки

Заключительным этапом монтажа наслонной системы является установка кобылок при короткой длине стропильных ног для свеса. Для установки козырька необходимо устанавливать дополнительно небольшие стропильные доски.

Кобылки

Монтаж стропильной системы с наслонными стропилами

Стропильная система двухскатной крыши своими руками: монтаж с висячими стропилами

Стропильная система, оснащенная висячими стропилами, представляет собой треугольную конструкцию, где стороны — стропила, а основание — затяжка, соединенная с нижними пятками стропилин.

Монтаж стропильного каркаса висячего типа может обойтись без установки мауэрлата: доска, которую закрепили на двухслойную гидроизоляцию может его заменить.

Если конструкция имеет большой пролет, то к ней крепят подкосы, бабки, ригели.

Стойки в висячей системе не предусмотрены.

Затяжки

Затяжка является самой длинной балкой каркаса кровли. Чтобы предотвратить ее провис, необходимо крепить бабки — доски, которые крепят к вершине конструкции с одной стороны, а к затяжке — с другой. Крепят болтами или накладками из дерева. С помощью резьбовых хомутов можно регулировать провисающую затяжку.

Устройство стропильной системы

Монтаж подкосных балок

Бабку могут дополнять подкосные балки, образуя ромб, где два подкоса — нижние стороны, а стропильные доски — верхние, верхний угол — конек. Таким образом подкосы упираются в бабку, распределяя нагрузку.

Подкосные балки

Стропила

Стропила висячей конструкции монтируются подобно наслонной. При установке мансард затяжку устанавливают ближе к коньку, обеспечивая большее пространство под потолок. Затяжка в таком случае крепится путем врубки с болтовым закреплением.

Наличие погрешностей приводит к смещению осей элементов системы, что обеспечивает перекос конструкции.

Как установить стропила для двускатной крыши вам подскажет это фото:

Установка стропил

Висячие стропила

Как усилить стропила двухскатной крыши

Усиливать стропила двухскатной крыши необходимо, когда расчет нагрузки произведен неверно или обнаружены дефекты каркаса.

Усиление можно произвести с помощью:

• Балок, которые устанавливаются с целью переноса на них нагрузки;
• Монтажа подкосов с наклонным креплением с упором в лежень;
• Наложения двухсторонних реек;
• Увеличения сечения бруса стропила в месте опор на подкос путем наложения обшивки из досок гвоздями или болтами;
• Стенок из досок, которые крепят к стропилам в местах ожидаемого скопления снега для увеличения несущей способности стропил.

Можно прибегнуть к усилению бруса мауэрлата и основания стропильного бруса. За счет повышенной влажности и снижения вентиляции эти части каркаса более подвержены гниению, поэтому при обустройстве кровли необходимо особое внимание уделить гидроизоляции и вентиляционным выходам.

Усиление стропил

В данном видео вы узнаете как установить стропила для двускатной крыши.

2017-02-02

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/stropila-svoimi-rukami.html

Монтаж двухскатной крыши: устройство, расчёт, стропильная система

Вариаций исполнения стропильной конструкции двухскатной крыши масса. Ее вид будет во многом зависеть от того, каким будет чердачное помещение отапливаемым или холодным, от наличия несущих перегородок, выбора кровельного материала и, конечно же, от вкусовых пристрастий застройщика. Несмотря на многообразие устройства крыши (стропильной системы и кровельного пирога) основные правила монтажа остаются неизменными.

Проекты двухскатных крыш

Прежде чем начать монтаж крыши необходимо прочертить внешние формы будущего каркаса, обозначая его конфигурацию и высоту, чтобы в общей сложности двухскатная крыша смотрелась пропорционально по отношению к общему строению, одним словом- чётко представить устройство стропил двухскатной крыши. Это можно сделать любым удобным для вас способом, главное при этом сохранить масштаб для реального видения перспектив.

Из опыта можно сказать, что оптимальной высотой крыши считается 1/3 часть от значения длины дома. Тут же воплощаем свои идеи относительно прямой или ломаный скат, разветвление в основных линиях (рис.1), жилое или не жилое чердачное пространство и типом самой крыши, она может быть висячей и наслонной.

Последний вариант чаще применяется при возведении двускатных кровель, поскольку он более практичен и экономичен по расходу пиломатериалов.

Рис.1

а б

Рис.2

После того, как определились с внешним обликом и функциональным назначением конструкции, необходимо начертить схему стропильной системы и сделать ее раскладку в проекции. Это нужно для того, чтобы рассчитать необходимое количество материала для возведения крыши.

От того насколько полноценными и рациональными будут выполнены расчеты во многом зависеть расходная статья общего бюджета на монтаж крыши. К примеру, если вы заранее знаете, что вам потребуется N количество погонных метров бруса, то при раскрое нужно учесть стандартную длину пиломатериала и размер стропильной ноги. Как правило, длинные элементы конструкции приходится делать стыковочными, поэтому без грамотного раскроя можно получить завышенный процент отходов.

Несмотря на то, что двускатные крыши считаются самыми удобными и экономичными по отношению укладки кровельного покрытия, не лишним будет просчитать и количество листового или штучного материала. Поскольку в монтаже каждого из них существуют свои особенности, необходимость нахлеста, количество гребней или волн, технические признаки (односторонняя капиллярная канавка) и т.д, при расчете общей площади поверхности необходимо учесть все эти тонкости.

Высота волны шифера и толщина листа, так же имеют значение, если шифер выбран в качестве кровельного материала.

По с ГОСТ 30340-95 шифер 8 волновой и 7 волновой выпускаются со следующими параметрами: высота волны h – 40 мм, шаг волны (расстояние между соседними гребнями) – 150 мм, и толщина листа – 5,2 или 5,8 мм.

Пример расчетов расходных материалов

В идеальном варианте, когда монтаж двухскатной крыши производится по проекту, делается выборка всех элементов конструкции с обозначением длины и количества каждой позиции. Применив систему рационального раскроя, суммируют объемы по:

• Пиломатериалам (м.п.)
• Утеплителю (м2)
• Пароизоляционной мембране (м2)
• Кровельное покрытие (количество в шт, м2)

Для наглядности расчетов примем за основу дом с конкретными размерами

• Шириной (а) – 5 м
• Длиной (в) – 8 м
• Угол при вершине ( ) – 1200
• Угол ската (А, С) – 300

Начинаем с расчета высоты крыши, она вычисляется следующим образом

h = ½ х а/ tg /2 = 0,5 х 5/ 1,73 = 1,44 мм

длина стропилы (АВ) согласно теореме прямоугольного треугольника, будет равна произведению ½ ширины дома деленное

на синус ½ угла при вершине

L(АВ) = 1/2 х а / sin /2 = 1/2 х 5 / 0,87 + 0,5 =2,87 м

К полученной длине не забываем прибавить длину карнизного свеса, он определяется в диапазоне 0,5 ÷0,8 м. Поэтому итоговый размер стропильной ноги будет равен 2,87 + 0,5 ÷ 0,8 = 3,37 ÷ 3,87 м (остановимся на варианте 3,5м)

Далее определяем площадь поверхности крыши

S поверх. крыши = а х L(АВ) х 2 = 5 х 3,5 х 2 = 35 м2

Это не итоговая цифра количества кровельного материала, который понадобится для покрытия крыши. К нему нужно будет добавить процент отхода исходя из раскроя по конфигурации крыши. Для каждого варианта он будет индивидуальным, поэтому конечный результат будет известен после конкретных расчетов.

Пиломатериал для обрешетки вычисляется тоже несложно. Шаг между обрешетинами (m) принимаем 300 мм. Общее количество

М = L(АВ) / m х в = 3,5 / 0,3 х 8 х2 = 187 п.м.

Доска для стропил вычисляем аналогичным образом. Задается шаг между стропилами, он может варьироваться от 600 до 1000 мм, учитывается сечение доски, вес кровельного пирога, не последнюю роль играет кратность, которую диктуют ширина теплоизоляционных матов и размер листов влагостойкой фанеры или плит ОСП при исполнении сплошной обрешетки.

Все остальные элементы рассчитываются по приведенной схеме.

Набор инструментов для возведения крыши

После того когда полностью определились с конструкций стропильной системы и кровельного пирога, можно скорректировать классический перечень инструментов, который понадобится вам для возведения крыши. Очень удобно для работы наверху иметь ремень для инструментов, так они всегда будут в одном месте и под рукой. В его комплект должны входить:

• Рулетка
• Карандаш или маркер
• Шнурка (отбивка)
• Молоток
• Ножницы для кровельного материала
• Шпатель
• Нож кровельный
• Строительный скотч
• Ножовка
• Шуруповерт с насадкой для саморезов

В некоторых случаях могут понадобиться клеящие составы на основе мастики и монтажная пена.

Некоторые приспособления во многом упрощают процесс монтажа, это шаблоны и рейки с разметкой.

Кровельные мелочи

Так же стоит обратить внимание на так называемые кровельные мелочи, на которые застройщик зачастую не обращает внимание, а ведь они так же влияют на функциональность и долговечность кровельной системы. Использование не качественных саморезов (без клейма производителя и с толщиной ЭПДМ-прокладок менее 2 мм), приводит к подтекам кровли. Не прочное лакокрасочное покрытие на фурнитуре со временем может нарушиться и испортить внешний вид кровли.

Еще один элемент, который важен при устройстве крыши, это снегозадержатели, их отсутствие повышает риск лавинного схода снега с крыши. В свою очередь это может повлечь за собой повреждение водосточной системы, постройки или автомобили, находящиеся под кровлей. Следующей проблемой, которая волнует застройщиков, это проблема конденсата, связана она с недостаточностью вентиляции подкровельного пространства.

Для улучшения воздухообмена, в поверхности крыши необходимо предусмотреть установку элементов выхода вентиляции, они позволяют вентилировать подкровельное пространство более интенсивно, соответственно избежать проблему конденсата.

Пунктом в расходной статье забывают прописывать и антисептические составы, без которых невозможно представить современное строительство из дерева.

Стропильная система двухскатной крыши. Монтаж и его особенности

Начало монтажа начинают с установки опорного бруса – мауэрлата. Его устанавливают на несущие стены и крепят с помощью заранее встроенных анкерных болтов или металлических шпилек. От того насколько ровно будет смонтирован мауэрлат, зависит точность установки всей стропильной конструкции. Его прямолинейность

проверяется с помощью уровня, при необходимости выравнивание производится с помощью подкладок или стесывания выступающих частей. Плоскостность опорного бруса позволить применить один шаблон для изготовления всех стольных ног на земле, а не заниматься подгонкой каждой по месту. Узел опирания стропил на мауэрлат рекомендуется выполнять одним из способов указанных на рисунке 3.

Рис.3

Выполнять запил на мауэрлате или на коньковом прогоне крайне не желателен, это может снизить несущую способность опорных элементов.

Если проектом предусмотрен коньковый прогон, а это более надежный вариант, следующий шаг установка балки в верхней точке фронтонов. Узлы крепления А и Б на рис.1 производятся по схемам показанным на рисунке 4

Рис.4

Коньковый прогон изготавливают из доски 50х200-250 мм, концы балки обрабатывают антисептирующим составом и обертывают гидроизолирующим материалом, торцевую часть оставляют открытой для доступа воздуха. Сборка стропильной конструкции с коньковым прогоном намного проще, чем без него. Дело в том, что наличие продольного бруса позволяет устанавливать пару стропил по отдельности, что экономит время и трудозатраты.

Устройство кровельного пирога

По завершению работ по монтажу стропильной системы, переходят укладке пароизолирующего слоя. Рулонный материал раскатывают параллельно коньковому прогону и крепят с внутренней стороны крыши к стропилам. Стыковые соединения производятся внахлест и герметизируются скотчем.

Сверху межстропильное пространство заполняют утеплителем. Для обеспечения защиты теплоизоляции от увлажнения вследствие возможных протечек кровли или конденсата образующего на внутренней поверхности кровельного покрытия устанавливают подкровельную гидроизоляцию. Ее прибивают с наружной стороны стропил гвоздями или скобами и крепят брусками контр рейки.

Далее устанавливают обрешетку, ее конструкция выбирается в зависимости кровельного материала. С помощью контр рейки и обрешетки создается вентилируемый зазор, это обеспечивает воздушно сухое состояние всех материалов крыши.

Укладка кровельного покрытия является заключительным этапом в устройстве крыши. Его наносят согласно инструкций от производителя. В конце основных работ, приступают к сборке и установке водоотводящих систем, вентиляции, снегозадержателей и лестниц для технического обслуживания кровли.

Источник: http://semidelov.ru/mar/montazh-dvuhskatnoy-kryshi/
