Какими гвоздями прибивать обрешетку к стропилам?

Как сделать обрешетку крыши: важные моменты

• Виды обрешеток в зависимости от кровельного материала
• Как сделать обрешетку крыши, какую доску использовать и чем крепить
• Крепление коньковой хребтовой обрешетки: особенности устройства

Крышу считают одной из основ, обеспечивающих комфортабельность дома, защиту от негативного воздействия атмосферных факторов.

Именно потому процесс ее обустройства должен вплоть до мелочей быть организован рационально и правильно. Очевидно, что укладку материала для кровли необходимо производить в полном соответствии с техническими рекомендациями и требованиям СНИП.

Обрешетка и контробрешетка крыши – это одни из важнейших элементов, от которых зависит в будущем надежность и качество обустроенной кровли.

Один из них служит основой для монтажа кровельного материала и создает зазор между последним и слоем утеплителя, а с помощью другого создают дополнительные вентиляционные каналы для подкровельного пространства. Потому вопрос «как сделать обрешетку крыши» не теряет своей актуальности. По сути эта конструкция, выложенная из ряда досок, прибитых к стропильной системе, является «посредником» между покрытием кровли и ограждающими конструкциями. Помимо прочего, посредством нее нагрузка кровли равномерно распределяется по несущему каркасу.

Виды обрешеток в зависимости от кровельного материала ↑

Обрешетки (опалубки) бывают двух типов:

• разреженными –используют чаще для листового волнистого материала, минимальное расстояние между обрешетинами – 40–50 мм. Как материал используют брус для обрешетки сечением 50 на 40–50 или доски: ширина 10–20 см, толщина – 2,5– 3 см.
• сплошными – выполняются из шпунтованных досок (2,5х10 см), а в настоящее время чаще из влагостойкой фанерой или ОСП3, с зазором между деталями в 1 см. Этот тип в основном используют для штучных кровельных материалов.

Как правило, сплошную опалубку выполняют следующим образом. Монтируют разреженную и делают по ней второй слой опалубка. Здесь возможно два варианта исполнения:

• на разреженную опалубку набивают, вплотную укладывая одну к другой сухие доски (лучше шпунтованные). Они должны располагаться под углом в 45° по отношению к первому слою –разреженной опалубке;
• на первую – крепят листовые материалы, типа влагостойкой фанеры.

Таким образом, чтобы уложить кровлю, необходимо сделать специальный каркас: сначала, повторяя рисунок стропил, монтируют контробрешетку, после чего, уже поперек им, прибивают сам каркас, на который укладывают кровельное покрытие.

Структура каркаса определяется видом кровли. Скажем, в случае металлочерепицы для монтажа используют бруски с квадратным сечением (□ 50, □ 60), которые укладывают с определенным шагом. В то же время под битумную черепицу или рулонное покрытие выполняют сплошной настил, используя водостойкую фанеру или тонкие доски.

Эти конструктивные элементы дают возможность сделать покрытие для крыши из выбранного материала сплошным и обеспечивает прочность кровельной конструкции.

Как сделать обрешетку крыши, какую доску использовать и чем крепить ↑

Монтаж каркаса под настил выполняют из материалов типа: бруса, фанеры, доски (лучше шпунтованной), теса (в случае сплошного варианта). При выборе пиломатериала, он должен быть как минимум второго сорта и без единого сучка. Использовать необрезные доски или брус не рекомендуется, поскольку это может отразиться на качестве конструкции будущей крыши. В крайнем случае их кромки надо будет срезать.

Чтобы избежать коробления, наибольшая ширина доски должна быть равной 150 мм – использование слишком широких может стать причиной повреждения кровли.

Если пиломатериал не будет достаточно сухим, то со временем древесина рассохнет и ослабится крепеж. Все деревянные элементы несущей конструкции должны пройти в обязательном порядке антисептическую обработку, которая защитит их от повреждения вредителями и гниения.

Подобного каркаса нет только в домах с плоскими крышами, для скатных крыш подобная конструкция обязательна. При этом чем скат круче, тем, скажем, обрешетка двухскатной крыши, имеет меньший шаг.

Для нормальной эксплуатации и долговечности кровельной конструкции необходимо обеспечить конкретный влажностный режим. Так как дома обычно отапливаются, то при неправильно выполненной крыше теплый воздух, поступающий из внутренних помещений, будет оседать в подкровельном пространстве в виде конденсата.

Двойная обрешетка мансардной крыши практически приподнимает покрытие над слоем изоляции и обеспечивает вентиляцию в подкровельном пространстве. То есть, и попавшие туда из внутренних помещений дома водяные пары и атмосферная влага с легкостью выдуются наружу, и конструкция будет таким образом защищена от загнивания.

Двойной настил не должен иметь

• щели больше 6 мм (если это не так, то щели перекрывают, используя полоски из кровельной стали);
• не должен прогибаться от веса человека;
• доски должны стыковаться на стропилах и быть расположены в шахматном порядке.

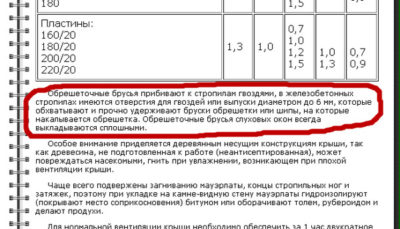

Важно также какими гвоздями прибивать обрешетку и как. Их забивают ближе к кромкам пиломатериала, слегка утапливая в древесину шляпки. Длину гвоздей выбирают из расчета – в два раза длинее толщины прибиваемой доски. Расход гвоздей на обрешетку при этом составляет 10 шт./м2.

Щель между скатами крыши закрывает коньковая полоса. Ее можно приготовить самому, вырезав полоски из оцинкованного листа. При установке коньковой учитывают направление ветра: если оно обычно слева, то коньковую полосу начинают устанавливать справа. Нахлест ее листов должен составить 200 мм. Крепят ее к обрешетке кровельными саморезами. Для современных кровельных материалов в качестве доборного элемента предусмотрено также специальное крепление коньковой обрешетки, которое отличается надежностью и эстетичностью.

© 2019 stylekrov.ru

(1 votes, average: 5,00 5)

Источник: http://stylekrov.ru/kak-sdelat-obreshetku-kryshi.html

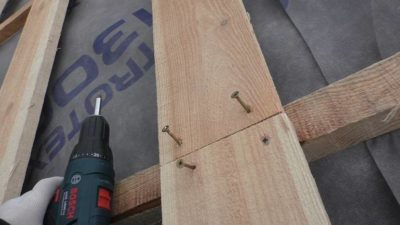

Чем лучше крепить обрешетку гвоздями или саморезами

Крепеж в каркасном доме — достаточно простая тема, но важно продумать все заранее, чтобы не бегать в магазины и не покупать по одному килограмму гвозди, а закупить сразу 150 килограмм (обычно столько уходит на средний дом) нужного крепежа на базе с большой скидкой.
Я так и сделал, но все равно не хватило, уже несколько раз ездил за новыми коробками гвоздей.

Но конечно, и лишних гвоздей и саморезов осталось очень большое количество. Поэтому хочу максимально облегчить задачу своим читателям.

Сразу хочу заметить, что в каркасном доме запрещено использовать шурупы или саморезы, так как нагрузка везде идет на срез, а не на растяжение, а на срез ни саморезы, ни шурупы не работают, так что тут нечего и обсуждать. Некоторые строители все еще уверены, что саморезы использовать можно и будут вас уговаривать. Не поддавайтесь.
Зато прекрасно на срез работают гвозди, их невероятно сложно срезать. Речь идет конечно же о несущей части дома, а не о отделке.

И еще хочу сказать про уголки. Уголки не используются профессионалами в каркасном строительстве (не считая временного крепления ферм к обвязке). Их использовать можно, только невыгодно по времени и по деньгами, для себя решайте сами. Опять же, будьте внимательны к строителям, которые будут рекомендовать их использование.

Крепеж фундамента

Для свайного фундамента используется следующий крепеж:
если у вас винтовой фундамент, то вам нужны анкерные стальные болты.

если у вас буронабивной фундамент, то вам нужны шпильки м10 и шайбы с гайками м10 (если делать как я, заливая шпильки в заливке) или анкерные болты для бетона.

если у вас плитный фундамент или ленточный, то вам понадобятся опять же анкерные болты для бетона.

Крепеж для каркаса каркасного дома

Все доски в коробке каркаса колотятся обычными строительными гладкими гвоздями диаметров 3,1-3,5 мм и длиной 80-90мм (обычно 90 мм, если доска толщиной 50 мм и 80 мм — если доски толщиной 40 мм).
Исключением может являться обрешетка на стенах или полу, там лучше использовать винтовые или ершеные гвозди.

Крепеж для обшивки каркасного дома

Крепеж для обшивки пола.
60 мм гвозди — лучше ершёные или винтовые + клей (или саморезы такой же длины).
Такие гвозди помогают держать пол крепко, чтобы он не скрипел и не был «живым».

Крепеж для обшивки стен снаружи.
50 ммгвозди — лучше ершеные или винтовые.
Это касается как плит ОСП-3 и фанеры, так и дюймовки (которую буду использовать для обшивки каркасного дома я).

Крепеж для обшивки стен изнутри.
Если обшивка изнутри идет гипсокартоном, то вам нужны будут специальные саморезы для гипсокартона длиной 25 мм (реже 35мм) длины. Не забывайте только о правильном закручивании саморезов:

Если внутри у вас вагонка, то ее можно крепить гвоздями 50-70 мм.

Крепеж металлочерепицы

Для монтаже металлочерепицы используется специальные кровельные саморезы размеры размерами 4,8х20 и 4,8х38 миллиметров (металл-металл, металл-дерево).

Крепеж для окон

Существует несколько методов крепления окон в каркасном доме.

Соответственно, в каждом из случаев вам нужны будут соответствующий крепеж. Подробнее о монтаже окон расскажу в свое время, когда буду крепить их сам.

Крепеж для сайдинга

Оцинкованные саморезы с широкой шляпкой (не меньше  8мм) длиной не меньше 15 мм либо оцинкованные гвозди с широкой шляпкой (реже) длиной не меньше 40 мм.

Крепеж для деревянного фасада

Оцинкованные гвозди 50-70 мм (лучше гальванизированные, поскольку  покрытие цинком идет с помощью электролиза, а не обычным «горячим» методом).

Крепеж для террасы

Для террасы лучше использовать саморезы из нержавеющей либо из оцинкованной стали. Существует специальный крепеж для террас, но по цене он выходит как половина террасы.

Также рекомендуют крепить доски террасы на скрытый крепеж «змейка».

На этом видео можно посмотреть почти на каждый крепеж визуально подробнее:

Итак, крепеж — очень важный элемент каркасного дома, на который следует обратить пристальное внимание, если не хотите, чтобы со временем он развалился или просто трещал по швам.

Не поддавайтесь на уговоры строителей, которые захотят построить вам дом с использованием шурупов, саморезов и других неподобающих вещей.
Читайте отзывы реальных жильцов каркасных домов на форуме или у меня в статье http://karkasgid.

ru/otzyvy-realnyx-zhilcov-o-karkasnyx-domax-k-2017/ и набирайтесь опыта, чтобы вас никто не обманул.

Источник: http://KarkasGid.ru/krepezh-dlya-karkasnogo-doma/

Гвозди и саморезы в монтаже каркасного дома

Проект дома составляется с учетом всех возможных физических и механических воздействий на дом и на строительные материалы, в том числе с расчетом нагрузок на тот или иной элемент. Немаловажную роль в расчете стойкости конструкции играет выбор крепежного материала – особенно это важно при строительстве каркасного дома.

1. Проект дома и расчет стойкости конструкций

Строительство дома по проекту – это не просто приблизительная последовательность сборки и следование чертежам. Это учет всех заложенных в него особенностей, включая, конечно, и способы крепления и метизные материалы.

Особенностью каркасного дома является шарнирное соединение его элементов. Это означает, что оно допускает вращение соединяемых конструкций. Если мы рассмотрим каркас дома, то увидим, что боковые нагрузки могут привести к наклону вертикальной стойки в любую сторону.

Вертикальные и боковые нагрузки на каркас дома

Этому препятствуют дополнительные элементы, стягивающие каркас – верхняя и нижняя обвязка и установка укосин.

Укосины в каркасе

В целом нагрузка на каркас выравнивается и равномерно передается на фундамент. Но все это правомерно при прочном соединении всех частей, всех узлов и элементов каркаса. Отсюда – важнейшая роль креплений и метизных материалов.

Можно смело сказать, что если в монолитных домах основой конструкционной прочности является не столько материал, сколько связующее (бетонный раствор), то в каркасных гвоздях по аналогии – крепежные материалы.

2. Гвозди и саморезы – основные крепежные метизы

Металлические крепежные материалы появились в строительстве сравнительно недавно. Основным и единственным  способом скрепления деревянных конструкций были вырезание в них крепежных узлов – шипов, с помощью которых одна часть присоединялась к другой. Примером таких соединений является вырезание «чаши» в бревнах при сооружении срубов – домов из толстых бревен.

Но не будем углубляться вглубь времен.

Сегодня существует масса крепежных метизов, основные из которых:

1. Гвозди  в виде клина, вбиваемые в толщу материала
2. Саморезы с винтовой резьбой, вкручиваемые в материал
3. Скобы, вбиваемые в материал частично
4. Болты, соединяющие элементы, не внедряясь в материал

В данной статье мы затронем вопрос о выборе между гвоздями и саморезами в строительстве каркасного дома.

Гвозди вбиваются в место соединения двух частей, одновременно крепко связываясь с одной и другой частью. По сути, гвоздь – это клин, вбиваемый в толщу материала.

Он раздвигает (расклинивает) материал и  держится внутри за счет сил упругости: структура материала со всех сторон давит на гвоздь и это давление позволяет ему прочно держаться в толще вещества.

Силы упругости, удерживающие гвозди и саморезы

Несколько иной принцип действует при использовании саморезов (или шурупов). Саморез – это, по сути, клин с резьбой. Он не вбивается в материал, а вкручивается. При этом вхождение клина в материал облегчается. Саморез удерживается в материале не только за счет давления его толщи по бокам, но и за счет стенок образованных винтовыми спиралями полостей в дереве, бороздок.

С точки зрения вертикальных нагрузок крепление саморезом значительно прочнее гвоздевого. Чтобы удалить саморез, нужно преодолеть не просто силы упругости материала, но и разрушить удерживающие бороздки, то есть разрушить материал.

Использование гвоздей и саморезов, например, в бетоне дает практически вечное соединение. Правда для этого нужно использовать специальные гвозди – крепчайшие дюбеля, в саморезы ввинчивать (или просто монтировать), пока бетон не застыл.

3. Учет свойства древесины

Это теория, а на практике есть некоторые особенности, особенно в работе с древесиной. Древесина – материал сравнительно мягкий, но и достаточно упругий.

Определяющей особенностью его является то, что на дерево сильно влияет влажность. Структура древесины легко впитывает и отдает влагу. При этом волокна целлюлозы, из которых в основном состоит древесина, меняют свои размеры. Дерево расширяется, увлажняясь, и сужается, высыхая.

Источник: https://stroypodskazka.com/chem-luchshe-krepit-obreshetku-gvozdyami-ili-samorezami/

Обрешетка крыши под кровельные материалы

Кровельные работы – завершающий этап возведения здания. От того, какой будет кровля, во многом зависит его долговечность и дизайн. Провести качественный настил кровли невозможно без подготовки стропильной системы – именно обрешетка стропил служит каркасом для монтажа кровельного материала.

1. Функция обрешетки под кровлю

Обрешетка – это в общем смысле каркас, на который производится монтаж листового материала. Применимо к конструкции верхней части здания обрешетка является промежуточным элементом между стропильной системой крыши и верхним облицовочным материалом – кровлей. Обрешетка обеспечивает основу для монтажа кровельного материала, окончательно выравнивает поверхность, на которую устанавливается кровля, и выполнена из материала, пригодного для установки на него укрывного слоя.

Необходимость обрешетки стропильной системы связана в первую очередь с тем, что габариты кровельных листов могут значительно отличатся от шага установки стропил. Так, мелкие листы черепицы могут вообще не лечь на стропильную опору по всей поверхности.

Кроме того, обрешетка служит дополнительной опорой для кровельного материала – прежде всего в пространстве между стропилами. Так крупные листы кровли могут провисать между стропилами, особенно под весом снежного покрова.

Наличие обрешетки позволяет также создавать дополнительные слои между стропилами и кровлей – гидроизоляции, пароизоляции и утеплителя. Таким образом, в конструкции крыши, как несущего элемента обрешетка выполняет основные функции:

1. Создание каркаса для монтажа элементов любых размеров
2. Выравнивания поверхности для монтажа кровельных материалов
3. Образовывать полости для утепления крыши

2. Общая конструкция обрешетки

В общем случае обрешетка – это слой досок или другого материала, уложенный поверх стропил. Напомним, что стропильная система является каркасом крыши. Она состоит из ряда стропил, установленных на брусья верхнего перекрытия дома, так чтобы верхние плоскости образовывали скат для схода дождевой воды и снега. Сами стропила представляют собой сочленение стропильных ног в виде треугольника или трапеции.

Схематическое устройство крышиСтроение стропила

В простейшем виде доски обрешетки прибиваются перпендикулярно стропилам.

Простейшая обрешетка

Способы установки обрешетки зависят от строения стропильной системы и от вида и габаритов кровельного материала, который будет уложен сверху. В общем случае обрешетка может быть

1. Разреженной, с расстоянием между досками в несколько сантиметров
2. Сплошной, где доска монтируется с шагом не более одного сантиметра.

3 Выбор материала для обрешетки крыши

Материал для обрешетки выбирается в первую очередь из особенностей кровельного материала и его веса. В большинстве случаев берется брус или доска с небольшим сечением относительно досок для стоек и стропил. Как правило, сечение доски от 2х5 до 3х7мм, сечение брусков порядка 5х5 мм.

Доска может быть просто обрезная, шпунтованная и даже необрезная. Кроме досок можно использовать влагостойкую фанеру или ОСП – если того требует кровельный материал.

Не следует выбирать доску шириной более 15 см, так как она может коробиться под действием влаги поперек волокон, и образовывать что-то типа желоба. Крепкого соединения с кровельным материалом тогда не получится.

Материал обрешетки должен обеспечивать длительное сохранение своих геометрических параметров. Доска не должна коробиться, провисать. Обрешетка должна выдерживать не только вес кровельного материала со снежным слоем, но и вес человека – шаг обрешетки должен быть выбран с учетом локальных нагрузок.

Крепление доски обрешетки должно быть прочным и хорошо противодействовать боковым нагрузкам «на сдвиг». Гвозди, которыми крепятся брус обрешетки, должны иметь длину не менее двух толщин доски. Монтаж обрешетки должен производиться в сухое время, так как влажная доска даст усадку и изменения в конструкции. Как и другие элементы из древесины, брус обрешетки необходимо пропитать антипиреном и антисептиком.

4. Сплошная обрешетка

Для сплошной обрешетки используется доски из древесины не ниже второго сорта. Они должны быть сухими, ровными. Следует тщательно осмотреть древесину на отсутствие  сучков – иначе доски могут легко сломаться под тяжестью. Края досок должны быть хорошо отесаны.

Сплошная обрешетка монтируется двумя способами:

• Укладкой досок вплотную параллельно коньку крыши
• Укладкой первого разреженного слоя досок перпендикулярно коньку крыши (с шагом 50-100мм), а затем второго, сплошного слоя перпендикулярно коньку.

Доски верхнего слоя начинают прибивать от конька и особенно надежно прикрепляют к брусу нижней части стропил. Собственно, верхний слой обрешетки может быть выполнен не только из досок, но и – в целях ее экономии из фанеры, теса или плит ОСП. Иногда для облегчения монтажа верхний слой прибивается по диагонали к нижнему, на угол порядка 45 градусов.

Как правило, двойная обрешетка монтируется при достаточно большом шаге стропил – таким образом, происходит экономия на толстом, дорогом брусе.

Следует отметить еще одно назначение верхнего слоя обрешетки – он выравнивает скатную плоскость стропильной системы, особенно если при установке стропил были сделаны некоторые неточности.

5. Обрешетка под рулонный материал

Рулонный материал – это такой вид кровли, который в первую очередь должен стелиться на сплошную обрешетку. Ведь со временем он неизбежно будет провисать, что нарушит и внешний вид крыши и ее водотталкивающую функцию.

Первый слой обрешетки устанавливается вразрядку. Второй слой, как правило, настилается из досок толщиной 20-25мм и шириной 50-70мм.

Настил делают ровным, не допуская щелей между досками, торчащих бугров или шляпок гвоздей. Он должен быть прочным, чтобы легко выдерживать вес человека, монтирующего кровлю. Стыковать доски лучше всего на стропилах, размещая их в шахматном порядке.

Гвозди прибивать следует по кромкам доски, неглубоко утапливая шляпки.

Что касается рулонного материала, то его нужно перегибать на торцах свесов – поэтому на концах крайние доски целесообразно обстрогать, дабы рубероид не перетирался и не ломался на сгибах. На коньке рулонный материал перекрывается  полоской кровельной стали – шириной около 30 см.

Монтаж сплошной обрешетки под мягкую кровлю

6. Обрешетка под черепицу

Черепица как кровельный материал оказывает существенные нагрузки на стропильную систему – как вертикальные, так и боковые. Зачастую черепица имеет слегка загнутые края. Это придает отдельным листам и в целом кровле привлекательный декоративный вид, но позволяет ветру как бы зацепляться за отдельные листы.

Это привносит некоторые дополнительные требования и к обрешетке. Бруски должны быть толще, чем под рубероид – с сечением порядка 50х25 мм. Они выдерживают достаточно большой вес.

Обрешетка может быть набита в один слой или в два слоя. Если нижний слой желательно делать сплошным, чтобы было удобно проводить кровельные работы, то верхний может быть разряженным, причем между слоями прокладывается гидроизоляция. Она не нужна при покрытии из рулонных материалов, поскольку сам рубероид и подобные ему покрытия являются гидроизолятором. Под черепицу же может проникать вода, даже, несмотря на сплошную ее укладку – вследствие наличия стыков.

Контробрешетка (верхний слой досок) обеспечивает помимо всего вентиляцию снизу черепицы.

Оптимальный шаг второго слоя брусков – порядка 50 см. Размеры сечения бруса выбирают из сложности и общего веса черепицы, а также уклона ската. Шаг обрешетки – из размера листов черепицы.

При стандартных габаритах черепицы 330х420мм, расстояние между брусками контробрешетки должно составлять:

• 310-320мм – при уклоне крыши менее 22 градусов
• 320-335мм – при уклоне 22-30 градусов
• 320-345мм – при уклонах больше 30 градусов.

Нижний карнизный брусок устанавливается на 25-35мм выше остальных.

Обрешетка под черепицу

7. Обрешетка под асбоцементный шифер

Особенностью шифера из асбоцемента является его значительный вес и габариты. Это требует использования бруса под обрешетку сечением порядка 60х60мм. Более толстым должен быть и карнизный брусок – чтобы высота достигала 65-70мм.

Поскольку поверхность шифера волнообразная, это накладывает дополнительные требования к обрешетке. Шифер имеет волны и впадины, и на основу ложатся только нижние уточки «впадин». Следовательно, часть брусков должна выступать над общей плоскостью обрешетки. Набивают их поочередно и подразделяют на четные и нечетные.

Четные брусья должны иметь толщину 63мм, нечетные 60мм.

Чтобы не использовать для этого брус разного сечения, набивают одинаковые доски сечением 60х60мм, но под четные подкладывают планки, рубероид или толь толщиной 3 мм.

Способ обрешетки под шифер

8. Обрешетка под стальной кровельный лист

Как правило, листы кровли имеют большие размеры, поэтому под них можно набивать и сплошную и разреженную обрешетку. Вес листов обычно меньше, чем у асбоцементного шифера, поэтому брус под них выбирается меньшего сечения – порядка 30-40мм для сплошного настила и 50х50 для разреженного. Соответственно, доску можно использовать с толщиной от 5 мм и шириной 120-140мм.

Поверхность должна быть ровной – без прогибов и выступов. Шаг укладки досок делается порядка 200-250мм. Периодически вставляются бруски для подкладки под фальцевые соединения листов.

Обрешетка под профилированный стальной лист делается из брусков с шагом 300-500мм. Это обусловлено наличию профиля на листах, придающего им жесткость.

Крепление металлических листов производится с помощью специальных кровельных шурупов толщиной 3,5-4мм и длиной 40-50мм. Они должны иметь крупную шляпку и уплотнитель.

Кровельный шуруп

При любой конструкции обрешетки делается карнизный свес. Он выполняется из дощатого настила шириной в 3-4 доски, и ширина его достигает от 350 до 600-700мм. Доски должны быть ровными, а свес одинаков по всей крыше.

Вдоль конька укладываются две широкие доски, сходящиеся кромками. Они поддерживают коньковый стык.

Монтаж конькового стыка

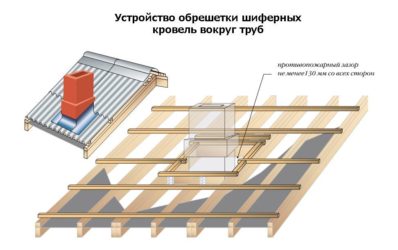

При укладке обрешетки необходимо определить место будущего отверстия для дымохода. В этом месте обрешетка должна быть защищена от температурных воздействий со стороны дымоходной трубы. Если теплоизоляция не предусмотрена, нельзя устанавливать доски обрешетки ближе к трубе, чем на 13 см.

9. Гидроизоляция обрешетки

Для листовых кровельных материалов обрешетку необходимо гидроизолировать. Во-первых, влага может просочиться через места стыков кровельного материала, во-вторых, в воздухе всегда содержится водяной пар, и при перепадах температуры на досках обрешетки выделяется конденсат, что губительно для древесины.

Гидроизоляцию можно провести монтажом дополнительного слоя рулонного материала, типа рубероида, либо специальной подкровельной гидроизоляционной пленки. Стелить ее нужно на сплошное покрытие, чтобы избежать провисания материала. Рулоны можно раскатывать вдоль и поперек крыши. Укладка соседних рулонов должна проводиться с нахлестом от 10 см. Горизонтальный монтаж следует вести от низа крыши.

Гидроизоляционную пленку можно монтировать сразу поверх стропил, а сверху уже крепить обрешетку в один или два слоя.

10. Техника безопасности при монтаже обрешетки

Следует уделить большое внимание безопасности работы на высоте. Если установку стропил выполняют на верхнем перекрытии, то такие работы как обрешетка и укладка кровельного материала производится уже непосредственно на плоскости скатов. Конечно, сама обрешетка уже является опорой для работы, но слишком надеяться на ее крепость в процессе монтажа не стоит.

Для работы необходимо использовать лестницы, которые необходимо надежно закрепить за коньковую часть стропильной системы. Даже если смонтирован сплошной настил, передвигаться по нему нужно с осторожностью – ведь скат крыши достаточно коварен.  Монтажникам следует пользоваться лестницами.

Настил досок, как уже упоминалось, следует вести снизу, чтобы иметь впоследствии дополнительную опору для работы наверху.

При большой высоте крыши и крутых скатах при работе необходимо пользоваться страховочными поясами.

11. Заключение

Монтаж обрешетки под кровельный материал – очень ответственная работа. От нее будет зависеть прочность кровли, ее гидроизолирующие функции, а также общий внешний вид – укладка обрешетки должна обеспечить ровную площадку для монтажа кровли. Проведение работ на высоте требует дополнительных мер по технике безопасности.

Даже кажущаяся простота самого процесса изготовления обрешетки не должна вводить в заблуждение. Во-первых, в данной работе есть особенности, требующие профессионализма, во-вторых, даже при выполнении работ самостоятельно требуются помощники.

Источник: http://k-dom74.ru/obreshetka-kryshi-pod-krovelnye-materialy/

Как сделать контробрешетку крыши самостоятельно

Всем известно, что крыша – это важнейшая деталь дома, которая обеспечивает его защиту от внешних воздействий самого разного типа. Поэтому при монтаже кровельной конструкции необходимо учитывать все ключевые и второстепенные моменты.

 Виды обрешетки и особенности монтажа

Один из важных этапов устройства кровли – сооружение контробрешетки. Сегодня мы поговорим о данном процессе подробно и детально.

Начнем мы с рассказа о принципиальных различиях между обрешеточной и контробрешеточной конструкциями. Многие домовладельцы не четко представляют разницу между контробрешеткой и обрешеткой, а некоторые вообще не отличают их друг от друга. Однако два данных элемента кровельного пирога существенно различаются конструкционно и выполняют разные функции.
Обрешетка чаще всего выполняется из брусьев или досок (может использоваться металл), их прибивают к стропильным балкам, фиксирующим финишное покрытие кровли. Все обрешеточные конструкции можно разделить на два основных типа – сплошные и разреженные.

О сплошной обрешетке

особенность сплошной обрешеточной конструкции минимальные зазоры между брусьями или досками (интервал составляет не более 1 сантиметра).
Сплошную обрешетку, как правило, укладывают в два слоя. Один из них является разреженным, а другой – сплошным. Для устройства сплошного слоя используются ориентированно стружечные плиты или листы влагостойкой фанеры. Панели ОСП или фанеры следует укладывать под углом в сорок пять градусов по отношении к разреженному слою.

Качественно сделанная сплошная обрешеточная конструкция отличается прекрасной звуко и термоизоляцией. Обрешетку такого типа применяют в сочетании с различными кровельными покрытиями. Речь идет о:

• плоском асбестовом шифере;
• гибкой черепице (мягкая кровля);
• металлочерепице.

Про разряженную обрешетку

Обрешетку разряженного типа обычно используют при устройстве крыш, которые покрывают натуральной черепицей или (глиняная или песчано-цементная) или профнастилом (профлист).
Для сооружения разряженной обрешетки применяют брусья с сечением 60 на 60 или 50 на 50 миллиметров. С контробрешеткой данная конструкция соединяется посредством гвоздей. Длина гвоздя должна быть не меньше толщины двух применяемых брусков.

О контробрешетке

По сути, контробрешеточная конструкция представляет собой определенное количество деревянных брусков. Эти бруски набивают на стропильную систему поверх слоя гидроизоляции, обеспечивая таким образом вентиляцию данного слоя. Обеспечить контробрешетку защитой от влаги можно при помощи влагостойкой ПВХ-мембраны или обычного рубероида.

Итак, контробрешетка необходима, прежде всего, для того чтобы создать вентиляционный канал между финишным материалом кровли, обрешеточной конструкцией и гидроизоляцией.
С течением времени на внутренней поверхности любого кровельного покрытия образуется конденсат, скопления которого становятся причиной начала процессов гниения кровельного пирога. Качественно смонтированная контробрешетка обеспечивает своевременный притока воздуха именно в те участки, где образуются излишки влаги.

В качестве исходного материала для контробрешетки применяется доска с сечением 30 на 50мм. Если мы говорим о варианте со сложной или нестандартной кровлей и длинными стропильными балками, здесь потребуются брусья с сечением 50 на 50 мм.

Так как крепеж контрбрусьев осуществляется непосредственно на слой гидроизоляции, все подкровельное пространство таким образом «получает» качественную вентиляцию, поскольку обрешетка при этом поднимается на расстояние, равное высоте бруса.

Существует стандарт высоты контробрешеточной конструкции – от двух до пяти сантиметров. Монтаж контробрешетки начинают после того, как гидроизоляционный слой будет уложен поверх стропильных балок. Ранее функцию гидроизоляции чаще всего выполнял рубероид. В настоящее время большинство домовладельцев предпочитают более современные и надежные варианты. Самый популярный вариант – гидроизоляционная ПВХ-мембрана.

О важных особенностях монтажа контробрешетки:

1. Стандартные контробрешеточные бруски длиной 1,35 метра и сечением 30 на 50 миллиметров следует крепить к стропилам при помощи оцинкованных гвоздей с интервалом в 30 сантиметров.
2. Не лишним шагом будет устройство чернового варианта обрешетки. В процессе оборудования гидроизоляционного слоя, возможно, придется «перемещаться» по контробрешеточной конструкции.
3. В варианте с кровлей, угол уклона скатов которой примерно равен 30 градусам (плюс-минус несколько градусов), рекомендуем применять контрбруски с сечением не меньше, чем 25 на 50 миллиметров.

Оборудование контробрешетки в непосредственной близости от кровельного конька или ендовы имеет свою специфику:

1. В процессе оснащения контробрешеткой конька необходимо следить за тем, чтобы у всех верхних граней брусков была общая точка пересечения. Добиться такой конфигурации можно путем монтажа контрбрусьев на противоположных скатах крыши, под необходимыми углами. На практике давно проверено, что грамотная установка контробрешетки помогает в дальнейшем осуществлять монтаж кровельного покрытия в комфортных условиях (например, рассчитывать интервал между досками).
2. На участке расположения ендовы контробрешетка монтируется с интервалом в 10 сантиметров.

   Такой интервал позволяет без проблем производить отвод влаги и пыли, кроме того, таким образом осуществляется вентилирование финишного покрытия кровли.

3. Контрбруски крепятся к слою гидроизоляции при помощи оцинкованных гвоздей (из расчета 10 гвоздей на 1 квадратный метр). Конечно, при таком подходе гидроизоляционный слой будет пробит в десяти точках (точки входа гвоздей), но это не станет серьезной проблемой. После монтажа финишного покрытия кровли об этих отверстиях можно забыть на много лет. Влага будет уходить благодаря качественно устроенной системе подкровельного вентилирования.

Не забывайте о том, что нарушения вышеприведенных правил могут привести к серьезным повреждениям коньковой и ендовых конструкций.

: Обрешетка и контробрешетка крыши пристройки

С этим материалом читают так же:

Как сделать и смонтировать кровельные свесы самостоятельно

Укладка мягкой кровли в загородном доме своими руками

Как сделать обрешетку под мягкую кровлю своими руками

Источник: http://sami-stroim.ru/stroitelstvo/chastnye-doma-i-kottedzhi/krovlya/300-sdelat-kontrobreshetku-kryshi

Для чего нужна обрешетка крыши, какая бывает, под какой материал какую выбрать

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

• Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
• Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
• Свесы. Так называют нижние участки стропилин.
• Конек. Располагается сверху конструкции, в районе смыкания стропилин.
• Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
• Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
• Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

1. Происходит надежное крепление материалов кровли.
2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Нужно знать, какая доска идет на обрешетку крыши, какие есть допуски. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

Источник: https://kryshadoma.com/stropilnaya-sistema/dlya-chego-nuzhna-obreshetka-kryshi-kakaya-byvaet-pod-kakoy-material-kakuyu-vybrat.html
