Обрешетка крыши под профнастил
Как и любая другая работа, обрешетка крыши под профнастил требует подготовки: необходимо закупить материал (доски, крепеж), подобрать инструмент, изготовить или приобрести лестницы.
Доски для обрешетки должны быть сухими. Иначе после монтажа их поведет, вследствие чего герметизация стыков может быть нарушена. Толщина доски варьируется от 20 до 50 мм, можно применять брус с квадратным сечением на 50, 60, 75 мм.
Перед началом работы, во избежание повреждения древесины насекомыми и бактериями, ее необходимо пропитать специальными составами. Необходимо помнить и о пожарной безопасности будущей постройки. Пропитав доски или брус огнеупорным составом, можете быть уверенными, что материал начнет гореть только при наличии открытого пламени, в противном случае он погаснет.
Работу лучше выполнять с помощником, приготовив: молоток, рулетку, ножовку, стремянку, гвозди на 100 или 150 мм. Монтаж обрешетки крыши лучше выполнять в сухую погоду, предварительно подняв наверх необходимый материал и инструменты.
Расстояние между досками обрешетки крыши под профнастил может быть разным. В одних случаях ее делают сплошной, оставляя между досками зазоры по 10 мм на случай разбухания древесины. В других делают обычный шаг 200-400 мм или разреженный – 500-700 мм.
Если крыша двухскатная или четырехскатная, устройство обрешетки начинают от конька крыши. Не стоит забывать о паро- теплоизоляции, которых мы в этой статье касаться не будем. На крайних стропилах размечаем положение первой доски для обрешетки, учитывая вылет (свес) по проекту кровли. Таким же методом размечаем положение остальных досок, последовательно перемещаясь от конька к карнизу. Обнаруженные дефекты устраняются.
Закончив разметку, можно начинать крепить обрешетку. Если доски не напилены в размер, а это бывает в случае, когда их предстоит сращивать из-за недостаточной длины, с левого торца лучше натянуть нитку и выставлять доски по ней. Тогда правый торец, после окончания работу по натянутой нитке будет отпилить легче. Для левшей все делается зеркально.
Чтобы брус стропил не растрескался от гвоздей, их забивают со смещением, тогда они будут не по одной осевой линии. При сращивании досок шов располагайте точно по осевой стропил, а сами швы старайтесь разнести по длине кровли, не делайте их на одном стропиле.
После окончания работ внимательно осмотрите обрешетку. Она должна быть в одной плоскости по всему периметру ската. Выпуклости, вогнутости не допускаются. Это отрицательно скажется на монтаже финишного покрытия. Теперь вы знаете, как сделать обрешетку под профнастил на крышу. Надеемся, трудностей при работе у вас не возникнет.
Обрешетка односкатной крыши под профнастил
Кровли такого типа обустраиваются на небольших строениях: флигелях, дровяных сараях, гаражах. Угол наклона односкатной крыши, как правило, небольшой. Нужно иметь в виду, что минимальный допустимый угол наклона для скатной кровли составляет 12 градусов. В случае меньшего уклона крыша уже становится больше похожа на плоскую. Вода при косом дожде и таянии снега на кровле может затекать через стыки кровельных материалов, а это недопустимо.
Ветровая нагрузка на односкатную кровлю минимальная вследствие ее малой парусности. Зато у такого типа кровли весьма большая снеговая нагрузка, о чем нужно помнить уже на стадии проектирования такой кровли и проектировать ее с хорошим запасом прочности. Скатная кровля должна быть жесткой, не прогибаться под массой снега, имеющего во время оттепелей большой вес. Для этого либо профилированные листы берутся толще и с более высокой «волной», либо шаг обрешетки делается чаще.
Способ монтажа обрешетки для односкатной кровельной конструкции аналогичен обрешетке на двухскатной кровле: начинается сверху, постепенно смещаясь к карнизу.
Как правильно выбрать тип обрешетки крыши
Разновидность обрешётки зависит от двух основных параметров: угла наклона ската и марки профлиста. Если угол наклона, к примеру, составляет 14 градусов, а профлист марки С10 – понадобится сплошная обрешётка. При том же угле наклона и листе С21 надо делать обычную обрешетку с шагом 300 миллиметров, для профнастила из листа С44 монтируют разреженную обрешетку с шагом 600 миллиметров.
При увеличенных нагрузках на кровлю, для обеспечения максимальной прочности, используют обрешетку в два слоя. Нижнюю делают облегченной, с шагом от 500 до 700 миллиметров, верхнюю – с обычным шагом или сплошную. Такой вариант применяется также в случае укладки утеплителя большой толщины.
Метизы при монтаже обрешетки подбираются в 2 раза больше ее толщины. К примеру, если используется брусок 70х70 миллиметров, то гвозди нужно брать длиной не менее 150 мм.
Узнать подробнее о профнастиле!
Источник: https://www.Profnastil.com/services/advices/advices_43.html
Как сделать обрешетку крыши?
Любое строительство – это тяжелый труд, требующий определенных знаний и навыков, а строительство дома вдвойне требует повышенного внимания к каждому этапу, ведь вы делаете это для себя и своих близких.
И одним их таких важных моментов является вопрос, как сделать обрешетку крыши, из каких материалов ее выполнить и т.д.
Даже если вы не специалист в этой области, данную работу возможно осуществить и своими руками, для чего мы и подняли эту тему, где хотим осветить основные технические стороны в зависимости от материала покрытия и типа крыши.
Что такое обрешетка кровли? Основные виды
Чтобы крыша была прочной и красивой, необходимо различать основные понятия, а также представлять конструкцию. Ее основой является обрешетка, которая призвана оставить зазор между изоляцией и материалом крыши. Благодаря этому конденсат и водяные пары смогут свободно испаряться наружу. В итоге получается своеобразная вентиляция. Также она помогает равномерно распределить все нагрузки от кровельного материала, снега.
При создании скатной крыши несущей системой являются стропила, на которые и укладывают обрешетку. Самым лучшим материалом для ее создания является дерево (фанера, доски, брусья) или металл (для кровельных прогонов).
Редкий случай – это устройство плоской крыши в частном доме, где угол наклона равен 1-2,5˚, хотя этот вариант дешевле скатной и соорудить ее проще. Ее обрешетка будет иметь ту же конструкцию, что и скатная крыша.
Виды обрешетки:
- Разреженная – применяется в том случае, если используется волнистый шифер или под натуральную черепицу. Зазор равен примерно 3-4 см. Представляет собой своеобразную решетку.
- Сплошная – зазор составляет не более 1 см, подходит под мягкую кровлю, под шифер (плоский) и другие рулонные материалы. Этот вид обойдется вам дороже, чем первый, так как на его выполнение надо больше строительных материалов.
Также она бывает однослойная и двухслойная. Первый слой укладывают параллельно коньку (горизонтально). При использовании металлочерепицы делают еще один. Если настил сплошной, то от конька к спуску делают второй слой. Также есть способ, когда второй слой укладывают по диагонали.
Таким образом, можно сказать, что обрешетка – это уложенные поперек стропил рейки, жерди, брусья или металлические полосы, на которые затем монтируют кровельный материал. Ее тип будет зависеть от того, какую кровлю вы выбрали.
Устройство обрешетки кровли
Теперь рассмотрим более подробно, как выполнить обрешетку под определенный вид кровельного материала.
Обрешетка под металлочерепицу. Для данного вида материала используют сплошную обрешетку. Шаг стропил – 0,6 м. Материал обрешетки – обработанные антисептиком доски или бруски.
Также понадобится антиконденсатная пленка, которую стелют на стропила горизонтальными полосами от низа крыши (нахлест 15 см) не натягивая ее. Затем закрепляют пленку брусками (толщина до 3 см) вдоль стропил.
После этого можно настилать доски с сечением 2,5-3 см, но нижняя должна иметь толщину на 1,5 см больше. Желательно, чтобы все составляющие обрешетки были одинаковые по толщине (кроме нижней доски), так как правильно подобранные и установленные – это ровная крыша и низкий уровень шума от дождя.
Начинают укладывать снизу, закрепляя доски в двух местах гвоздями или шурупами (желательно оцинкованными). Зная шаг волны металлочерепицы, вы без труда определите шаг обрешетки под кровлю, так как они должны быть равны.
Наиболее распространены три вида металлочерепицы – Элит, Монтерей и Каскад, которые имеют шаг 40 см, 35 см и 30 см соответственно. Таким образом, от того, какой вариант кровли вы выбрали, и будет зависеть расстояние между центрами досок.
Обрешетка под профнастил. Она выполняется из деревянной доски, толщина которой зависит от высоты профиля. Причем опять же доска вдоль карниза будет толще. Также понадобятся дополнительные доски там, где будут расположены дымоход, вентиляционная шахта.
Доска для обрешетки крыши укладывается с шагом от 50 см, и его выбор будет зависеть от угла наклона ската, нагрузок на крышу (снег, ветер), толщины металла и высоты профиля. Здесь можно проследить следующую зависимость: чем толще профиль, тем большую нагрузку он выдержит.
Советуем выбирать профиль средней высоты, но большой толщины. Для такого варианта шаг обрешетки составит 1,5 м. Но если выбрали профиль с низкой волной, то обрешетку лучше делать сплошной.

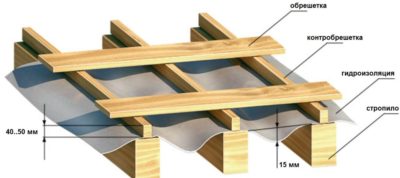

Затем на обрешетку укладывают пленку (гидроизоляция) и прибивают второй слой – контробрешетку, к которой и крепят кровлю.
Обрешетка под мягкую кровлю. Ее лучше делать в два слоя из калиброванной доски, чтобы стыки были ровными (сплошная обрешетка). Но можно также использовать кровельную фанеру, которую подвергают дополнительной обработке (например, битумной мастикой).
Важное условие – это идеальная ровность и гладкость поверхности. Также доски укладывают лотком вверх, что не позволит влаге попасть в межкровельное пространство. Желательно избегать острых углов, изгибов при устройстве конструкции крыши. Концы торцевых досок необходимо закруглить.
Обрешетка под шифер. Для ее устройства под стандартный шифер (обычный профиль) выбирайте бруски 75×75 мм, шаг укладки – 500 мм. Для волнистого шифера (унифицированный профиль) эти показатели больше – 120х68 см и 700-800 ммсоответственно.
Особенность укладки: четные бруски укладывают на 30 мм выше нечетных, что позволит избежать искривления листов шифера. Конструкция обрешетки в итоге должна быть разреженной.
Для плоского шифера надо делать слабо разреженную, а лучше сплошную обрешетку из гладких досок, фанеры, которую крепят к стропилам гвоздями.
Также советуем обратить свое внимание на то, что лучшее дерево для обрешетки – это хвойные породы, а длина гвоздей должна составлять не менее трех толщин бруса обрешетки.
В любом случае конструция должна выполняться качественно, быть очень прочной, так как обрешетка – основная обязательная часть крыши.
по теме:
Источник: https://greensector.ru/stroitelstvo-i-remont/kak-sdelat-obreshetku-kryshi.html
Обрешетка крыши своими руками
Одним из важнейших компонентов стропильной системы крыши является обрешетка. Она предназначена для размещения и фиксирования на ней разнообразных кровельных материалов.
Кроме этого, важной функцией является создание необходимого вентиляционного зазора между кровельным покрытием и слоем утеплителя для исключения образования и накапливания конденсата. Правильная установка обрешетки является важным элементом, обеспечивающим высокую прочность и долговечность крыши дома.
При наличии времени, желания и определенных навыков смонтированная обрешетка крыши своими руками позволит уменьшить затраты на изготовление кровли. Рассмотрим подробнее особенности ее изготовления.
Выбор и обработка материалов
Пиломатериалы для обрешетки
В качестве материала для изготовления обрешетки должна выбираться сухая древесина, не имеющая сучков и прочих дефектов, которые могут вызвать растрескивание и поломку брусков. В отдельных случаях для обрешетки также может использоваться специальная кровельная фанера. Для защиты деревянных элементов крыши от различных паразитов и воздействия огня, их нужно обработать антисептиками и специальными противопожарными составами. Более качественной пропитки можно достичь, выполняя работу малярной кистью, с поочередным нанесением двух слоев состава.
Виды обрешетки
Схема монтажа
В зависимости от применяемых кровельных материалов может использоваться обрешетка нескольких видов.
Сплошная.Применяется при монтировании напыляемой кровли, мягких кровельных материалов, битумной черепицы и рулонных материалов. При ее изготовлении поверх первого чернового слоя, перпендикулярно ему, плотно (с зазором до одного сантиметра) набиваются доски или бруски. В упрощенном варианте обрешетка может состоять из одного слоя, который набивается перпендикулярно стропилам.
Разреженная. Рекомендуется при использовании листовых кровельных материалов, имеющих достаточную площадь. В качестве данных материалов могут применяться шифер, ондулин, металлочерепица и другие материалы. Сечение бруса для изготовления обрешетки выбирается исходя из веса кровельного материала и расчетных нагрузок от зимнего снежного покрова. В любом случае сечение бруска должно быть ≥ 5 см. Шаг набивки брусков должен соответствовать выбранному кровельному материалу.
Обрешетка для некоторых видов кровельных материалов
Для разных видов используемых кровельных покрытий имеются свои особенности изготовления обрешетки.
Под мягкую кровлю
Обрешетка для мягкой кровли
Изготавливается в виде двух слоев сплошного настила из древесины. Обрешетка должна быть:
- прочной, чтобы выдерживать вес монтажника, кровельного материала и осадков;
- максимально надежной;
- ровной (с отсутствием изломов и углов, чтобы не допустить перегиба и трения кровельного материала).
В качестве материала рекомендуется использовать калиброванные струганные доски, кровельную фанеру или шпунтованные доски, что позволяет получить очень ровную поверхность.
Под рулонные материалы
Обрешетка под рулонные материалы
Выполняется в виде двойной или сплошной обрешетки, выдерживающей без прогибов вес стоящего человека. Толщина используемых брусков или досок не должна быть ≥ 25 мм, а ширина при этом не должна превышать 150 мм (для исключения их деформации).
При изготовлении сплошной обрешетки не допускается наличие щелей, торчащих шляпок гвоздей, бугров, прочих неровностей.
Под металлочерепицу
Изготавливается в виде решетчатого каркаса, выполненного из обрезных брусков с ребром равным 6 см. Шаг монтажа брусков зависит от типа используемой металлочерепицы (главный параметр – профиль) и угла наклона скатов крыши.
Из-за высоких требований к прочностным характеристикам для обрешетки должны использоваться качественные бруски, откалиброванные до одного размера (или отсортированные).
Под ондулин
В зависимости от угла наклона скатов кровли используются несколько вариантов ее изготовления:
- Угол не более 10°. Обрешетку выполняют в виде сплошного настила из специальной влагостойкой фанеры или досок.
- Угол от 10 до 15°. Обрешетку монтируют из брусков 40х50 мм параллельно карнизу с шагом 45 мм.
- Угол более 15°. Обрешетку изготавливают из брусков 40х50 мм с шагом 60 мм.
Для удобства выполнения заданного интервала между брусьями рекомендуется использовать специальный деревянный шаблон.
Выполнение гидроизоляции
При установке обрешетки необходимо выполнить гидроизоляцию с помощью специальной пленки, монтируемой внахлест 15 см. Последовательно устанавливая пленку от карниза к коньку, необходимо предусмотреть вентиляционные зазоры, которые следует расположить между кровельным материалом и пленкой, а также между утеплителем и пленкой.
Правильно смонтированная обрешетка из качественных материалов обеспечит надежное крепление кровельного покрытия и, соответственно, длительный срок его службы для защиты вашего дома от капризов природы.
Пошаговая инструкция по подготовке крыши под укладку металлочерепицы:
Источник: https://kakpravilnosdelat.ru/obreshetka-kryshi/
Обрешетка крыши под рулонные материалы, черепицу, сталь, мягкую кровлю и шифер
Обрешетка крыши своими руками выполняется совсем не сложно, но для того, чтобы не вышло «промашек» необходимо знать некоторые стандарты и нюансы в этой работе. Например, две доски прибиваются вплотную друг к другу возле самого конька, что дает возможность закрепить конек разной ширины.
Брусья и доски обрешетки должны крепиться гвоздями, имеющие длину в три толщины бруса обрешетки, так как при нагрузке гвоздь может вырваться за счет деформационных напряжений досок.
Основные функции кровли следующие:
- отличная защита сооружения от воздействий окружающей среды;
- хорошее обеспечение звуко- и теплоизоляции;
- прекрасные эстетические функции.
В устройстве крыши важную роль играет обрешетка кровли, которая является основным элементом стропильной системы. На нее настилают кровельную гидроизоляцию, а кроме этого материал обрешетки зависит от вида кровли.
Ее делают из таких материалов:
Обрешетка в частном доме
При строительстве любого здания необходимо качественно установить обрешетку, которая играет основную роль при устройстве как кровли, так и стропильной системы вальмовой крыши. Тип обрешетки зачастую зависит от материалов, а также от вида кровельного покрытия.
Очень часто делают сплошную обрешетку, при этом на стропила укладывают доски горизонтально коньку крыши. Но иногда оптимальным вариантом является, когда сначала улаживают доски или бруски на стропила горизонтально коньку через каждые 50-100 см, а затем на уложенные бруски настилают доски вдоль спуска, то есть от конька к свесу.
Обрешетка под рулонные материалы
Когда рулонное покрытие наклеивается на деревянный настил, то обрешетка может быть двойной или сплошной (рекомендуют использовать шпунтовые доски).
Первый слой досок укладывают в разрядку при двойном настиле, а после этого на него очень плотно – одна к одной набиваются деревянные рейки шириной от 5-7 сми толщиной 2-2,5 см, строго под углом 45 градусов по отношению к рабочему настилу — при двойном настиле.
Доски предварительно необходимо пропитать антисептиком.
Основной настил должен соответствовать следующим требованиям:
- не должны присутствовать провесы, бугры и торчащие гвозди;
- он не должен прогибаться под человеческим весом;
- настил не должен иметь щелей (в случае если ширина щели составляет более6 см, то его следует заделать полосками из кровельной стали);
- для настила доски должны иметь такие размеры: ширина – 10-15 см, толщина не менее25 см(если используются более широкие доски, то для того, чтобы их не покоробило – рекомендуют расколоть их по длине);
- при устройстве настила следует использовать только сухой материал;
- желательно на стропилах стыки досок располагать в шахматном порядке, таким образом покрытие крыши рубероидом будет качественным.
Вашему вниманию!Ближе к краям досок следует забивать гвозди и желательно утапливать их шляпки в древесину. К торцам свесов прибивают лобовые доски с закругленными краями для того, чтобы можно было перегибать рулонные материалы. А также по всей длине конька следует закрепить полоску из кровельной стали шириной 30 см для обшивки вершины крыши.
Устройство обрешетки под черепицу
Полимерпесчаная черепица: устройство обрешетки
Сегодня многие в качестве кровельного материала используют металлочерепицу и часто задаются вопросом, как делать обрешетку крыши для такого покрытия. Обрешетка представляет собой каркас из решеток, на который будет уложен кровельный материал.
При устройстве крыши двухслойным покрытием или тяжелой штампованной черепицей, используют обрезные бруски, которые имеют сечение 6х6 см, при однослойном покрытии применяют бруски сечением 5х5 см или 5х6 см.
Карнизный брусок для такого покрытия следует использовать очень широкий, так как он должен быть выше рядовых на 25-30 см.
Иногда вместо такого бруска используют толстую доску для обрешетки с прибитой уже уравнительной рейкой. Такие бруски следует укладывать с помощью шаблона.
Шаг обрешетки под металлочерепицу рассчитывают исходя от типа материала и размеров. За один шаг принимается расстояние между дальним и ближним краем досок.
Между первой и второй доской шаг обрешетки должен быть немного меньше последующих. Следует знать, что на величину шага обрешетки влияют размеры водостока.
Обрешетка под черепицу значительно отличается от обрешеток под другие материалы, при этом следует использовать только калиброванную добротную доску, чтобы она была одинаковой длины и без перепадов.
Обрешетка под кровлю из стали
Под такую кровлю обрешетка может быть разреженной или сплошной. Разреженная выполняется из брусков, которые имеют сечение 50х50 см, а также из досок 50х120 см. –14 мми сплошную — из досок, имеющие толщину 30-40 см.
Под этот вид кровли обрешетка должна быть ровной – без углублений и выступов. От правильной установки зависит долговечность конструкции, и не большой прогиб листов может ослабить плотность фальцев. Бруски следует располагать шагом 2-2,5 смдруг от друга.
Примерно через каждые1,5 смприбивают доски такой же толщины, что и бруски, которые имеют толщину до14 см, так как более широкие доски могут покоробиться. Конек – верх крыши сбивают из досок, имеющие ширину до20 см. Такая обрешетка должна получиться надежной и прочной.
Обрешетка под мягкую кровлю
Обрешётка — это основание под какую-либо кровлю
На сегодняшний день большой популярностью пользуется мягкая кровля, и немаловажной деталью является обрешетка в устройстве такой кровли. Обрешетка выполняется в два слоя, для того, чтобы образовалось сплошное покрытие.
После того, как будет выполнен первый слой, следует на него постелить гладкий слой и не допускать перегибов и трений мягкой черепицы. Поэтому монтаж обрешетки следует начинать с каркаса.
После этого необходимо уложить на него слой кровельной фанеры, который нужно предварительно пропитать специальной гидроизолирующей смесью, и после этого можно считать, что обрешетка для мягкой кровли — готова.
Обрешетка под шифер
Для этого типа обрешетки используют два вида: однослойную и двухслойную. Первая укладывается на стропила параллельно коньку, шагом 0,5 –1 метр.
Но чаще всего используют сплошную обрешетку, в которой прибиваются брусья на сухие доски, которые пропитываются антисептиком.
Как сделать обрешетку крыши под шифер правильно? Ее делают обычно из деревянных брусьев, размещая поперек стропил. Для обыкновенных волнистых листов расстояние между брусьями должно быть полметра.
Для волнистого унифицированного профиля расстояние следует выдерживать, шагом 0,8 метра. При этом сечение для листов первого типа сечение брусков должно быть 5х5 см, а для второго — 7,7х7,5 см.
Совет!Каждый лист шифера должен опираться на три бруска, и карнизный брус делают намного толще или его поднимают с помощью специальных прокладок. Четные бруски делают толще на 30 мм, чем нечетные, что обеспечивает максимально плотную нахлестку листов вдоль, а также равномерно распределяет нагрузки на каждый лист. Сплошной деревянный настил делают на коньке, свесах, в разжелобках.
Листы накладывают снизу вверх, в основном справа налево, на 12-15 смверхний ряд перекрывает нижний. Этот напуск можно увеличить таким образом, чтобы не разрезать листы, а выбрав при этом все расстояние от конька до свеса.
Свес рекомендуют делать из кровельной стали, а потом укладывать листы шифера. На свесах листы следует закрепить с помощью стальных противоветровых скоб.
Если конструкция крыши имеет наклон 30 градусов в местах нахлестки, то листы следует укладывать на специальную мастику. Шляпки шиферных гвоздей и других крепежных изделий следует покрыть антикоррозийным составом. Гвозди пропускают через гребни волн.
Источник: https://krovlyakryshi.ru/obreshetka/obreshetka-kryshi-100
Обрешетка под металлочерепицу. Особенности монтажа
Обрешетка, являясь основой под металлочерепицу, как правило состоит из досок и имеет свои особенности монтажа. При проведении работ по устройству листовых черепичных кровель нужно четко следовать выработанным нормам и учитывать рекомендации производителей металлочерепицы. В данном обзоре все рабочие моменты подробно рассмотрены в разрезе расчета и правильной установки обрешетки.
Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.
При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов (высшие сорта древесины) и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.
Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.
На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра. В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.
Оптимальный размер доски (бруса) в зависимости от конструкции кровли:
| Шаг стропил | до 600 мм | 600 — 800 мм | более 800 мм |
| Сечение доски (бруса) | 25 × 100 мм | 32 × 100 мм | 50 × 50 мм |
Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.
Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля — 145 мм или 290 мм.
Металлическая обрешетка
Металлическая обрешетка менее распространена, но имеет ряд преимуществ:
- В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
- Геометрия у металлической обрешетки идеальная.
- Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
- Срок службы может достигать 100 лет.
- При использовании профиля не требуется окраска или специальное обслуживание.
- Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
- В отличие от дерева оцинкованная сталь является негорючим материалом.
Типы обрешетки
В зависимости от конструкции и узла крыши обрешетка под металлочерепицу монтируется несколькими способами. Шаговая (разряженная) обрешетка применяется на конструкциях с уклоном более 20°. В данном случае шаг доски равен длине волны кровельного материала.
Минимально допустимый уклон крыши для металлочерепицы — 14°.
На более пологих конструкциях с углом наклона 15 — 20° рекомендуется использовать сплошную обрешетку из досок (с минимально допустимым зазором 0,5 — 1 см компенсирующим сезонные расширения (сжатия) древесины) или листовых пиломатериалов. Также, данный тип монтажа обязателен вокруг мансардных окон и кровельных люков; на внешних и внутренних изломах скатов крыши (конек, ендова); у примыканий к стенам и трубам; в местах крепления снегозадержателей, кровельных ограждений, лестниц.
Обрешетка сплошная и разреженная
Как правило, при устройстве крыши применяются оба типа обрешетки. И особое внимание уделяется важным участкам со сплошным покрытием. Стоит также отметить, что сплошная обрешетка под металлочерепицу (особенно листовыми материалами) вызывает ряд противоречивых вопросов. Экономично ли это? И как обстоят дела с вентиляцией и конденсатом? Ответы очевидны. Поэтому единственная альтернатива — использование более толстой доски и ее крепление в нужных местах (как пример — ендова) с минимальным шагом.
Из-за специфичности (ступенчатость) черепичного профиля чаще всего под него применяется обрешетка с разреженным шагом.

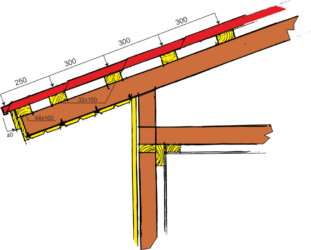

Шаг обрешетки — это расстояние между продольными центрами двух смежных досок. Он должен равняться длине волны выбранной модели металлочерепицы. На рисунке ниже это четко видно.
Шаг обрешетки под металлочерепицу
Рассмотрим детально схему снизу вверх:
- c — нижний выпуск кровельного листа. Вынос кровли относительно стартовой доски для большинства видов металлочерепицы равен 50 мм.
- Карнизная (стартовая) доска должна иметь большую толщину сечения. Это обусловлено тем, что она и следующая за ней доска находятся под одной волной (см. схему выше).
- a1 — расстояние от центра стартовой доски до центра следующей доски.
- b — шаг обрешетки равный длине волны.
- a2 — данное расстояние определяется по факту. Так как последняя волна подрезается, то толщину последней доски необходимо подбирать (наращивать).
Во избежание нестыковок, деформаций и непрочного крепления, важно тщательно просчитать все размеры и расстояния перед монтажом обрешетки.
Длина волны распространенных профилей:
| Профили металлочерепицы | Длина волны, мм |
| Монтеррей | 350 |
| Супер Монтеррей | 350 |
| Макси | 400 |
| Каскад | 350 |
| Макси Каскад | 400 |
| Classic | 350 |
| Kvinta (Kvinta plus) | 350 |
| Country (Квинта) | 350 |
| Quadro profi | 350 |
| Kamea (Камея) | 350 |
| Finnera | 350 |
| Adamante | 350 |
| Decorrey | 350 |
| Испанская Дюна | 350 |
| Андалузия | 400 |
| Джокер | 400 |
Схемы обрешетки основных узлов крыши
С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.
Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.
Выделим основные узлы и разберемся в технологии их изготовления:
| Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции. |
| В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки. |
| Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки. |
| В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм). |
| На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка. |
Для работ по устройству обрешетки потребуются следующие инструменты:
- Рулетка.
- Уровень.
- Молоток.
- Ножовка (ручная циркулярная пила или лобзик).
- Шуруповерт.
- Карандаш или маркер.
- Страховочные приспособления.
- Красящий шнур (отбивка).
- Шаблон изготовленный по волне для быстрого нанесение разметки.
Все этапы монтажа пошагово рассмотрены в следующем видео обзоре:
В заключение стоит отметить, что обрешетка под металлочерепицу требует четкого следования всем инструкциям. Нужно знать правильную последовательность монтажа (стропила — капельник — гидроизоляция — контробрешетка — карнизная доска — вентиляционная ПВХ сетка — крюки водосточной системы — обрешетка). Важно очень точно смонтировать карнизную доску. По ней далее будут равняться все остальные доски обрешетки.Техника безопасности при работе на высоте обязательна.
Источник: https://poweredhouse.ru/obreshetka-pod-metallocherepicu/
Обрешетка крыши — инструкция как сделать своими руками. Варианты правильного монтажа кровельной доски (100 фото)
Собственный дом – заветная мечта очень многих, хотя в настоящее время, все больше людей в нашей стране пытаются самостоятельно воплотить эту заветную мечту в реальность, тем более – это становится вполне по силам даже людям со средним достатком. В процессе строительства возникает множество задач, решить которые без специфических знаний достаточно трудно, а порой – совсем невозможно.
Одной такой проблемой в процессе строительства, становится крыша. Являясь одним из основных защитных элементов любого здания, она должна выполнять не только возложенные на нее функции по защите от дождя, снега, ветра и сберегать тепло, но выглядеть красиво, эстетично, соответствовать выбранному стилю, а потому ее строительству нужно уделять самое пристальное внимание.
Очень важным этапом в этой работе является монтаж специального основания, на которое будет укладываться, а также закрепляться кровля. Просматривая сайты с описанием технологии строительства, обратите свое внимание на фотографии готовой обрешетки крыши: вы отметите сложное переплетение досок, стропил и балок, хотя присмотревшись, можно выделить упорядоченность их взаимного размещения.
Некоторые домашние мастера, отметив для себя эту систему, думают, что все связанное с обрешеткой им уже вполне понятно, но при первых же самостоятельных попытках сделать все без подготовки, они понимают: кажущаяся простота скрывает множество не очевидных моментов, а потому, во избежание проблем, давайте подробнее остановимся на вопросах, связанных с обустройством обрешетки и особенностях ее конструкции.

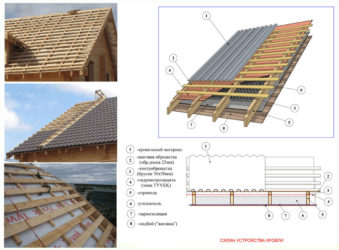

Что представляет собой обрешетка
В самом общем виде, обрешетка под крышу, или правильно сказать – под кровлю, представляет собой особого вида каркас, сделанный при строгом соблюдении некой выбранной системы взаимного расположения, закрепленного на стропилах, предназначенного для укладки и крепления кровельных элементов.
Таким образом, конструкция обрешетки должна отвечать следующим требованиям:
- Равномерно распределять весь кровли по всем несущим стропилам;
- Надежно удерживать кровельный материал, вне зависимости от внешних климатических условий и воздействий;
- Создавать условия для эффективной вентиляции между кровлей и изоляционным слоем специального защитного покрытия.
Монтаж обрешетки производится на стропильные балки, которые, в свою очередь, представляют собой несущий каркас всей крыши.
Различают различные варианты в конструкции обрешетки, а именно:
- Сплошная: зазор между отдельными элементами обрешетки составляет не более одного сантиметра.
В конструкции сплошной обрешетки допускается использовать листы фанеры;
- Мало — разреженная конструкция: зазор между элементами находится в пределах от трех, до четырех сантиметров;
- Обычная или разреженная конструкция: зазор между элементами, в таком, классическом исполнении, находится в пределах от тридцати до семидесяти пяти сантиметров. Иногда встречаются варианты, где этот зазор может быть более семидесяти пяти сантиметров;
- Однослойная обрешетка;
- Двухслойная конструкция.
Выбирать правильную обрешетку крыши необходимо исходя из типа кровельного настила и особенностей выбранной конструкции самой крыши здания.
Так, для мягкой черепицы, мягких кровельных материалов и плоского шифера, монтируют сплошную обрешетку. Для металлической и керамической черепицы, а также обычного шифера, используют разреженные виды обрешетки.
Для крыши, которая будет подвергаться сильным внешним воздействиям, используют многослойную обрешетку, в обычных условиях – однослойную.
Как правило, для конструкции обрешетки используют бруски, рейки или доски хвойных пород дерева. Вообще, возможно использовать следующие виды материалов:
- Обрезные, необрезные или шпунтовые доски;
- Фанера влагостойкая;
- Специальная, ориентировано-стружечная плита.
Важно! Доски с шириной более пятнадцати сантиметров использовать для обрешетки не следует – они, с течением времени, коробятся в своем поперечнике.
Еще один момент, который обязательно нужно учесть: размер гвоздей должен быть в два раза больше размера доски, в который он будет забиваться.
Прежде чем начинать думать о том, как сделать обрешетку на крышу, продумайте все моменты, связанные с выбором необходимо типа конструкции и материалов, а это, в свою очередь, будет зависеть от внешних погодных условий в вашем регионе, типа кровельного материала и ваших финансовых возможностей.
Монтаж обрешетки
Сразу отметим, технология работ по монтажу обрешетки двухскатной крыши или обычной плоской, особенно ни чем не отличаются. Если угол наклона незначительный, к конструкции будут предъявляться меньшие требования по механической прочности, а кроме того, все работы производить будет значительно проще.
При создании обрешетки не забывайте о том, что при монтаже необходимо одновременно продумать и смонтировать гидро- и теплоизоляцию.
В качестве материалов может быть использован обычный рубероид или специальная микроперфорируемая пленка. Об особенностях и конструкции гидро- теплоизоляции здесь мы рассказывать не будем, это отдельная и достаточно серьезная тема.
В целом, последовательность монтажных работ по установке обрешетки, в самом общем виде, выглядит следующим образом:
- Производится вся необходимая разметка на стропильных балках;

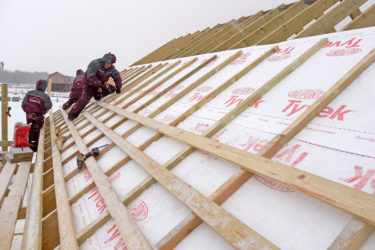

- Монтируется гидро- и теплоизоляция. Поверх нее устанавливается контробрешетка;
- Устанавливаются все элементы самой обрешетки;
- После установки каждого бруса или доски, необходимо проводить контроль размеров и взаимного расположения элементов.
На смонтированную обрешетку устанавливается сама кровля.
Специальные, новые типы обрешетки
В последнее время, все большей популярностью пользуется использование нового вида — металлической обрешетки крыши. Такой тип обрешетки делают из специального металлопрофиля, конструкция которого скрепляется специальным крепежом, в качестве него выступают анкерные болты, шурупы и саморезы. В некоторых местах допустимо использовать гаечные болты и винты.
Достоинства металлической обрешетки очевидны:
- Долговечность;
- Пожарная безопасность;
- Прочность;
- Универсальность.
В конструкции такого типа используют элементы разного профиля и размера. Как правило, они имеют алюмоцинковое или гальванизированное защитное покрытие.
Общие выводы
Вне зависимости от типа обрешетки, который вы выбрали, будь то традиционная деревянная конструкция или нового типа – стальная, ее техническое устройство схоже, а технология монтажных работ отличается только особенностями материала, но последовательность действия остается неизменной.
Заметим, смонтировать обрешетку своими руками вполне по силам в домашних условиях, для этого не требуется особого вида инструмент или узкоспециализированные навыки.
При проведении всех работ не забывайте о технике безопасности, тем более, все работы необходимо вести на высоте, а потому обезопасьте себя — используйте страховочные канаты и пояса.
Если конструкция сделана из дерева, нужно позаботиться о противопожарном покрытии: оно делается посредством обработки конструкции специальным раствором.
Последнее, о чем хочется сказать: рационально рассчитать количество требуемого материала для всей обрешетки, тем самым сэкономить свои финансы и семейный бюджет, позволят специальные калькуляторы, их можно найти в интернете.

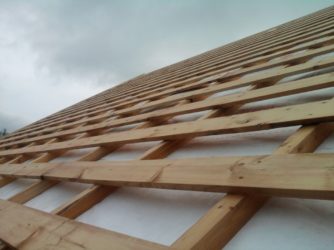

Фото обрешетки крыши
Сохраните статью себе на страницу:
Присоединяйтесь к обсуждению:
Источник: http://landshaftdizajn.ru/obreshetka-kryshi/
