Какой нахлест у металлочерепицы?

Инструкция по монтажу металлочерепицы

Длина листа от 550 до 8000 мм Масса — 4,98 кг/м2 Минимальный уклон кровли 14°

Длина листа от 550 до 8000 мм Масса — 4,6 кг/м2 Минимальный уклон кровли 14°

Длина листа от 550 до 8000 мм Масса — 4,75 кг/м2 Минимальный уклон кровли 14°

Длина листа от 800 до 6000 мм Масса — 4,5 кг/м2 Минимальный уклон кровли 14°

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы используются профили из оцинкованной стали производства «ИНСИ» (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25×100, 32×100 или брус 50×50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

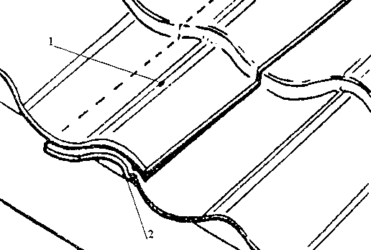

Укладку листов металлочерепицы производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы.

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы. Листы всех видов металлочерепицы укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш
b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы используются кровельные саморезы 4,8×35 или 4,8×20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова) в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

5. Ендова

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400…500 мм от середины. Нижняя ендова крепится к обрешётке с помощью кляммеров. Листы металлочерепицы укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200…300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13, расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

8. Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.

Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:

шаг 1 — Установка нижнего фартука трубы

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли.

При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце — элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм.

После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 — Монтаж нижнего листа от трубы до карниза

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.

шаг 3 — Укладка листов металлочерепицы по низу и с боков трубы

шаг 4 — Установка пристенного профиля

После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.

шаг 5 — Установка пристенного профиля с боков трубы

Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.

шаг 6 — Установка пристенного профиля на верхнюю грань трубы

Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.

шаг 7 — Установка верхнего листа металлочерепицы

Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.

Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50×50.

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

9. Водосточная система

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы — не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние — 0,75 м), держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.

10. Монтаж водосточной системы:

шаг 1 — Расчет количества держателей желоба.

Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 – это количество держателей желоба.

шаг 2 — Разметка под держатели желоба.

На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.

шаг 3 — Выбор уклона желоба.

Выбрать величину занижения водосточного желоба (h) исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i) желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h) можно посчитать как:

h= L x i
где L – длина желоба;
i – уклон желоба

шаг 4 — Определение мест загиба держателей желоба.

Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).

Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.

шаг 5 — Крепление держателей желоба.

Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой  по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

Шаг 6 – Создание уклона

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).

шаг 7 — Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2×16.

шаг 8 — Установка желоба

По торцам установить заглушки желоба (рис. 31).

Шаг 9 – Установка желоба.

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.

шаг 10 — Соединение желобов.

На месте стыка желобов установить соединительный элемент желоба (рис. 32).

Шаг 11 – Монтаж углового колена.

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).

Источник: https://chel.insi.ru/documentation/directions/instrukcia-po-montaju-metallocherepicy.html

Нахлест металлочерепицы по длине листа и монтаж кровли

Металлочерепица сегодня представляет собой наиболее востребованный кровельный материал. Благодаря своим техническим характеристикам такое покрытие позволяет использовать его на крышах любой конфигурации. А поэтому мастера часто задаются вопросом, какой нахлест металлочерепицы должен быть при ее укладке. Обо всех нюансах укладки кровельного металлочерепичного материала в статье ниже.

Металлочерепица: определение и принцип производства

Кровельный металлочерепичный материал — это тонколистовое стальное покрытие, толщина которого составляет всего 0,4-0,6 мм. А для усиления прочностных характеристики и защиты материала от внешних факторов на тонкую сталь наносят оцинкованный состав, а затем и полимерный декоративный слой. В составе полимера имеется пигмент, который и придает мталлочерепице определенный цвет.

Такое кровельное покрытие отличается рядом достоинств:

• Привлекательность эстетическая;
• Долговечность;
• Простая укладка листов металлочерпицы;
• Легкий вес покрытия (всего 4 кг/м2).

Расчет необходимого количества кровли

Перед началом кровельных работ необходимо изначально просчитать, сколько листов покрытия потребуется. В противном случае есть риск необходимости докупать профиль, а это грозит как минимум простоем в работе, максимум — приобретением покрытия из другой партии. В этом случае оттенок может значительно отличаться, что будет смотреться на крыше не очень привлекательно.

Итак, если крыша имеет простую конфигурацию (двухскатная), то достаточно выяснить площадь ската и поделить ее на полезную площадь одного листа материала выбранного производителя. При этом всегда нужно учитывать, что при устройстве самого первого (нижнего) ряда металлочерепицы нужно делать карнизные свесы около 5-7 см (чтобы они на треть закрывали ширину водосточной системы).

В свою очередь полезная площадь одного листа металлочерепицы представляет собой умножение размеров (длину и ширину), из которых предварительно вычитают глубину нахлестов по вертикали и горизонтали. Как правило, при укладке сплошного листа внахлест по длине накладка равняется 15 см. Если же есть необходимость укладывать металлочерепицу горизонтальными рядами, то нахлест листов металлочерепицы по горизонтали делают по ширине. Он уже зависит от угла уклона ската и варьируется в пределах 10-15 мм.

Важно: чем круче уклон ската, тем меньшим может быть нахлест. Чем меньше угол уклона, тем большим должна быть накладка.

https://www.youtube.com/watch?v=ShxAnuK-ewg

Что касается крепежей для укладки профиля, то здесь считают по 6-8 саморезов с уплотнительной шайбой на м2 покрытия.

Проверка геометрии скатов

Чтобы все ряды профиля лежали идеально ровно и создавали монолитное покрытие, необходимо проверить ровность скатов крыши. Их выверяют по диагоналям. Если есть какие-либо перекосы, то их выравнивают с помощью обрешетки.

Также при укладке профильного покрытия стоит учитывать и угол уклона крыши. Для металлочерепицы он должен быть не менее 14 градусов. Максимальный уклон чаще всего не регламентируется, но здесь стоит учитывать климатические особенности региона:

• Так, для северных краев, где преобладает большое количество снежных осадков, уклон скатов должен быть не менее 30 градусов.
• В ветреных же регионах лучше делать крышу не такую крутую. Здесь достаточно будет 15-20 градусов.

Установка карнизной планки

Этот элемент металлочерепичной кровли монтируют в первую очередь по карнизному свесу. Ее крепят с использованием специальных саморезов при расположении шага 30 см.

Важно: планку нужно укладывать по длине с натяжением, чтобы не было слышно дребезжания ее на ветру. При этом не забывайте делать нахлесты 5-10 см, чтобы вода не попадала на древесину обрешетки.

Монтаж внутренних ендов и фартуков

Если металлочерепица укладывается на шатровую или вальмовую/ломаную крышу, то в первую очередь нужно оформить ендовы. Для этого в области ендовы делают длинную сплошную обрешетку. Ее тщательно гидроизолируют и уже затем крепят к ней внутренний готовый фартук. Его также кладут элементами и формируют нахлест у металлочерепицы. Какой перехлест должен быть в этом случае? Ответ прост — 7-10 см по направлению фартука снизу вверх.

Если металлочерепица будет примыкать к трубам, то по ним тоже нужно запускать внутренние фартуки с обязательной герметизацией стыков.

Монтаж металлочерепицы

Перед тем как начать монтаж кровли, ее листы нужно поднять на крышу. Для этого используют специальные лаги. Материал можно поднимать стопками по 5-6 листов, предварительно связав их, чтобы не было трения между листами.

Совет: после монтажа покрытия нужно сразу снять с него защитную пленку. Иначе потом под солнцем она нагреется и демонтировать защиту будет сложно.

Укладку материала выполняют длинными листами, продвигаясь справа налево или слева направо. Если движение листов профиля осуществляют вправо, то каждый следующий лист накрывает предыдущий с нахлестом 15 см. Если же кровля движется влево, то каждый следующий лист подкладывают под волны предыдущего также на 15 см.

Первые два-три листа материала нужно сначала выложить на крыше и зафиксировать в верхней коньковой части с помощью одного самореза на один лист покрытия. Затем листы выравнивают по карнизу и нахлестам и уже надежно фиксируются друг с другом. И только после этого стоит ввинчивать остальные крепежи по всей площади профиля.

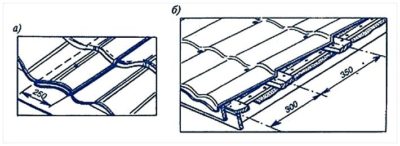

Если монтаж металлочерепицы проводят в два горизонтальных ряда, то в этом случае необходимо сначала зафиксировать один профиль и выровнять его по торцу ската и по его карнизу. Затем сверху с нахлестом 10-15 см укладывают второй лист вертикального ряда. Его также выравнивают и прихватывают с нижним и в коньковой его части. Далее кладут нижний лист второго столбца профиля с обязательным нахлестом по отношению к первому профилю. Его выравнивают и соединяют саморезом с первым листом. И наконец, укладывают второй лист столбца и после выравнивания соединяют его с третьим и вторым. И только потом все четыре листа привинчивают к обрешетке.

Монтаж листов на треугольный скат

Чтобы правильно уложить металлочерепицу на треугольные скаты, действовать нужно несколько по другому. Так, по нижнему карнизу ската необходимо отметить центр и провести его к вершине. Теперь на листе профиля также выявляют центр и теперь укладывают лист так, чтобы центры совпадали. В дальнейшем, продвигаясь от центрального профиля, укладывают остальные пласты кровли вправо и влево от него. Нехлесты здесь делают по приведенному выше принципу.

Важно: при этом способе укладки придется резать материал. Для более быстрого и легкого реза используют самодельный инструмент черток, собранный в форме прямоугольника на шарнирах из досок шириной 10 см. Расстояние между врутренней стороной левой доски и наружной стороной правой должно составлять 1,1 м. Таким инструментом можно метить профиль непосредственно на крыше.

Советы и рекомендации по укладке металлочерепицы

Некоторые мастера допускают ряд грубых ошибок при проведении кровельных работ. Чтобы все сделать правильно, следует избегать таких действий:

• Резка профиля болгаркой. Такое обращение с кровлей сильно прогревает металл, а значит, защитное полимерное покрытие отстает от стали. После этого кровля ржавеет и портится.
• Несоблюдение шага обрешетки. Как правило, он должен быть равен шагу волны кровли.
• Применение саморезов без уплотнителя. Такой монтаж в скором времени приведет к протечкам и порче материала.
• Ввинчивание саморезов произвольно. Здесь стоит знать, что крепежи монтируют только в прогиб волны, чтобы таким образом достать до досок обрешетки.
• Хождение по профилю в грубой обуви. Желательно передвигаться по уложенному покрытию в обуви с мягкой подошвой и при этом ступать на прогибы волны профиля. Во-первых, это самое жесткое место в кровле, а во-вторых, под этими местами располагаются доски обрешетки.

Соблюдение этих простых рекомендаций позволит сделать крышу из металлочерепицы не только красивой, но и надежной и долговечной.

Источник: https://build-experts.ru/naxlest-metallocherepicy/

Как делается нахлест металлочерепицы?

При выполнении кровельных работ нужно обратить внимание на то, правильно ли делается нахлест металлочерепицы. Материал является самым популярным из-за своей прочности, надежности, экономичности, легкости сборки и установки, элегантности дизайна, а также широкой палитрой цветов. Более того, крыша будет невосприимчива к перепаду температур и механическим повреждениям, и все это с длительным сроком службы.

Металлочерепица — один из наиболее популярных кровельных материалов

Строительные работы отличаются своей сложностью, точностью и ответственностью. Строительство частного дома должно выполняться с соблюдением всех правил, в противном случае, надежность здания гарантировать невозможно.

Правила крепления материала

После монтажа необходимо снять защитную пленку с поверхности, конечно, если она имеется. Не стоит забывать, что материал весьма хрупкий, поэтому становиться на поверхность нужно только в мягкой обуви.

При монтаже металлочерепицы ходить нужно в местах обрешетки, потому что может образоваться прогиб или пойти волны вдоль листа.

Существуют правила для крепления кровельного материала:

Металлочерепица крепится в месте прогиба

• обратите внимание на установку листа: он должен крепиться в месте прогиба, где прилегает обрешетка — это позволит уплотнить конструкцию;
• самые первые, основополагающие листы должны крепиться над ступенькой;
• все последующие листы должны плотно укладываться, что придаст прочности кровле;
• при установке листа с торцевой доски необходимо обеспечить крепление каждой волны;
• листы и решетки должны плотно прилегать друг к другу;
• в местах нахлеста металлочерепица должна крепиться короткими саморезами.

Способ установки металлочерепицы нахлестом позволит добиться крепкой и красивой крыши.

Крепление кровельного материала

Следует отметить, что при прикручивании крепеж должен быть плотным, но не раздавливать поверхность (уплотнительную прокладку).

Материал должен крепиться к каждой решетине при помощи саморезов, которые располагаются в шахматном порядке по всему периметру.

Чтобы добиться незаметности крепления, располагайте детали к ступеньке волны — это позволит держать их в тени. Саморезы в металлочерепицу следует заводить под углом — это позволит лучше подтянуть листы друг к другу.

Отдельное внимание следует уделить применяемым материалам. Так по цене дешевле обойдутся неоцинкованные саморезы, однако они очень податливы влаге и температуре, что приведет к коррозии крепежа, а в дальнейшем и самого профильного листа.

Инструмент для кровельных работ

Инструменты для монтажа металлочерепицы

По своей конструкции металлочерепица прочный, но очень хрупкий материал, поэтому для его резки нужно применять электролобзик или ножовку по металлу.

Не следует использовать болгарку с абразивным кругом, потому что можно снять антикоррозионное покрытие с поверхности листа, что уменьшит время службы крыши. Дело в том, что абразивная поверхность может прожечь покрытие или металлическая стружка образуется отдельным покрытием.

Резка не всегда может происходить качественно, и некоторые части листа металлочерепицы могут отколоться или срезаться, чтобы это скрыть, достаточно использовать баллончик для подкрашивания поверхности.

Формирование стока с крыши

Крыша служит защитой не только людям, которые живут в доме, но и всему дому. Именно поэтому она подвергается особому воздействию: ветер, дождь, снег, град и камни — все это может сказаться на поверхности материала и сроке службы крыши.

При формировании стока обустраивается капиллярная канавка.

Первой проблемой, с которой сталкиваются строители — это скопление влаги после дождя. Капиллярный эффект возникает между листами выше уровня стока. Для того чтобы избавиться от негативного влияния влаги, была разработана капиллярная канавка, благодаря которой вода может спокойно стекать и не накапливаться. Сейчас можно найти листы с капиллярной канавкой (правой или левой) и даже двойной. Канавка должна быть прикрыта с помощью наложения листов.

Конструкция крыши, при которой используется нахлест металлочерепицы, очень распространенная и легкая в изготовлении. Укладывать листы можно в один или несколько рядов. Если вы используется многорядную конструкцию, то листы не должны быть широкими, их толщина варьируется до 0,5 мм. Сложность многорядного укладывания заключается в том, что происходит смещение листов между рядами. И чем больше рядов, тем больше может быть смещение. Для того чтобы этого избежать, нужно все последующие ряды укладывать с небольшим поворотом против часовой стрелки — это позволит компенсировать смещение.

Стандартно разворот не должен быть более 2 мм.

При сборке кровли основным критерием остается удобство монтажа. Так, сторону для укладки первого листа следует выбирать ту, где нет скосов или срезов. После установки основного (первого) листа монтируют следующий, который должен накрыть волну предыдущего. В случае с капиллярной канавкой лист должен прикрывать конструкцию для стока воды. Такая технология установки металлочерепицы убережет всю конструкцию от сползания последнего листа, но нужно быть предельно осторожным, так как можно повредить покрытие.

Варианты монтажа металлочерепицы

Первый лист будет основным, именно от него строится все поверхность крыши. Для его установки нужно будет потратить больше времени, чем для остальных: выравнивается лист по торцу и сбоку. После установки первого нужно установить второй. Его тоже выравниваем, но уже относительно первого листа, как от базовой поверхности. Далее укладываем 3-4 листа.

Крепление листов можно производить различными способами.

Если кажется, что металлочерепица ложится криво, лучше приподнять листы и выполнить крепление снова. Все последующие листы нужно скреплять между собой саморезами. Наложение листов производится таким образом, чтобы только последний в ряду лист не крепить, пока не будет выровнен следующий ряд.

После того как первый ряд выложен, следует приступать к установке второго. Его монтирование практически ничем не отличается от фундаментного монтажа, однако между рядами нужно устанавливать венты. Стыки листов фиксируются вентами для циркуляции воздуха и воды.

Согласно данной технологии, монтаж листов можно производить и другим способом. Для этого устанавливаем первый лист и точно выравниваем его относительно карниза. Чтобы обеспечить точность и надежность, в середине временно вкручиваем саморез. Лист будет плотно сидеть, и теперь можно приступить к выравниванию второго листа, который устанавливается сбоку. Оба листа крепятся между собой, после чего ложится третий лист, но устанавливается он на первый. Первый и третий лист выравниваются и фиксируются саморезами.

Когда весь бок будет установлен и выравнен, приступаем к монтированию следующих листов. Таким образом, будут формироваться целые блоки из 3-4 листов, которые нужно будет крепить с соседними блоками. Чтобы обеспечить цельность и точность конструкции, можно немного разворачивать блоки при креплении между собой. Данный способ целесообразен при выстраивании крыши в 3-4 слоя, потому что блоки крепятся всего одним шурупом, но это скорее преимущество, чем недостаток.

Для обычных жилых домов не стоит применять более 4 листов вряд — это утяжелит всю конструкцию.

Укладка листов на треугольном скате

Треугольный скат — это основная контракция крыш в частных домах.

Если раньше крыша только прикрывала чердак, то сейчас чердак могут использовать как полноценную комнату, что увеличивает количество требований к самой крыше.

Согласно технологии, нахлест металлочерепицы на скате должен начинаться с середины. Проводим в центре крыши ось, проводим такую же ось на листе и совмещаем. Крепление производится при помощи одного самореза, установленного у конька. Дальнейшие действия такие же, как описано в предыдущих вариантах.

Заключение по теме

Металлочерепица является не только экономически выгодным материалом, удобным в монтаже. Благодаря своей контракции установка происходит быстро и гарантирует надежность. Прочность материала способствует прочности крыши, увеличивая срок ее службы.

Строительство крыши должно выполняться согласно основных правил и четких технологических инструкций.

Благодаря использованию кровельного материала можно избежать скосов, накопления влаги и многих других негативных эффектов — это позволит материалам избежать коррозии и убережет от протекания всей конструкции.

Источник: https://1pocherepice.ru/info/naxlest-metallocherepicy.html

Какой должен быть нахлест металлочерепицы

Как стелить металлочерепицу

Всем известно, что срок службы и эксплуатации кровли зависит не только от качества выбранного кровельного материала, но и от правильно проведенного монтажного процесса. Поэтому многие загородные застройщики, которые решили соорудить кровлю своими руками и при этом использовать металлочерепицу, ищут на страницах интернета достоверную информацию об этом. Их интересует инструкция по монтажу металлочерепицы.

Давайте рассмотрим правила монтажа этого кровельного материала и определимся, чего нельзя делать, чтобы не снизить качество проводимых работ.

Саморезы — какие выбрать, и куда их вкручивать

Начнем наш разговор с выбора необходимых для установки металлочерепицы материалов. И первое, на что хотелось обратить ваше внимание — саморезы из категории «кровельных». Это специальные крепежные изделия в виде шурупов, изготовленные из оцинкованной стали. Их отличительная черта — головка в виде шестигранника, как у обычных болтов. Производители окрашивают головки в разные цвета, чтобы легко было их подобрать в цвет металлочерепице. В комплекте с саморезом поступает и уплотнительное кольцо.

Обратите внимание вот на какой факт. Кровля — это защитный барьер всего дома, и она принимает на себя большие нагрузки. А так как срок эксплуатации качественной металлочерепицы составляет порядка 50 лет, то и саморезы должны соответствовать такому качеству.

Поэтому обращайте внимание на два элемента:

1. Уплотнительное кольцо должно быть изготовлено не из простой резины, которая через пару лет просто порвется и раскрошится, а из этилен-пропиленового каучука. Это так называемый ЕРОМ материал.
2. На конце крепежа в качестве конструкционного дополнения должен быть бур в виде сверла, который легко будет прокалывать металл кровли.

Почему эти показатели так важны? ЕРОМ материал под действием повышающихся температур, если проводить монтаж летом, начинает вулканизироваться. Прижатый к кровельному материалу, он заполняет все зазоры, которые остаются между саморезом и металлочерепицей. Такое соединение самое надежное.

Специалисты рекомендуют проводить крепление кровельного элемента крыши по нижней волне, которая плотно прилегает к обрешетке. Для этого лучше всего использовать крепежи длиной 28 миллиметров. Есть и другая технология, когда крепеж устанавливается в верхнюю волну. Тогда надо использовать саморезы длиной 60 миллиметров. Однако второй вариант не самый надежный, и используют его мастера очень редко — лишь по большой необходимости.

На это есть несколько причин:

• Жесткость верхней плоскости волны не очень высокая. А значит, прижать саморез и уплотнитель с достаточной герметизацией не просто.
• Верхние волны — это фигура с крутым радиусом. Поэтому необходимая площадка, по которой можно провести плотное прижатие, отсутствует.
• При закручивании самореза шуруповертом велика вероятность, что металл начнет прогибаться. А вмятины на крыше — не самый удачный способ ее декорирования.
• Фиксация металлочерепицы будет низкого качества.
• Низкая вероятность попадания шурупом в элемент обрешетки, которая расположена под кровельным покрытием и не видна мастеру.
• Этот вариант крепления считается шумным, поскольку порывы ветра будут подбрасывать кровельный материал. Ведь крепление будет неплотным, и останется небольшой зазор. Он и дает возможность подбрасывать лист металлочерепицы.

Схема укладки кровельного материала

Правильно уложить металлочерепицу на крышу можно без проблем, если учесть 3 правила монтажного процесса:

• Начинать необходимо с нижнего левого угла кровельной системы.
• Монтаж производится порядно снизу вверх, при этом верхние листы будут перекрывать верхние края нижних листов.
• Первый ряд листов нужно укладывать ровно, чтобы создать их краями точную горизонтальную линию.

Весь процесс делится на несколько этапов, поэтому рассмотрим их отдельно, обращая внимание на нюансы.

Установка карнизных планок

Укладку кровли начинают с монтажа карнизных планок

Это самый первый, или предварительный этап. Здесь важно точно выставить планки и закрепить их к последнему элементу обрешетки или к последнему брусу.

Обычно их устанавливают поверх держателей желоба системы водостока. Крепление производится оцинкованными саморезами через каждые 30 сантиметров. Обратите внимание, что карнизные планки по длине устанавливаются с нахлестом — этот показатель должен быть не меньше 10 сантиметров.

Установка нижней ендовы

Стыки скатов необходимо закрыть, чтобы создать сплошную плоскость под кровельный материал и тем самым предотвратить проникновение влаги под крышу. Это важный момент монтажного процесса.

Для создания сплошного настила мастера обычно используют доски размерами 150×25 миллиметров. Такой настил укладывается на расстоянии 30–50 сантиметров в обе стороны от стыка. Чтобы повысить гарантию надежности, специалисты рекомендуют укладывать поверх настила гидроизоляционный материал. Сами же ендовы монтируются по технологии карнизных планок со всеми присущими им размерами. Но уложить их нужно поверх планок внахлест.

Внимание! Поверх уложенных доборных элементов необходимо расположить уплотнитель. Лучше, если это будут пористые самоклеющиеся пленки.

Устройство примыканий

Металлочерепица, уложенная поверх кровельной системы, будет обязательно иметь места примыкания. Это стены, дымоходные трубы и так далее. Именно в этих местах атмосферные осадки могут проникать под кровлю. Чтобы этого избежать, необходимо уложить и закрепить специальный элемент, который называется фартуком. Он сам должен иметь основу, к которой и будет прикреплен. Для этого используется специальная планка примыкания.

Монтаж примыканий самоклеящейся лентой

Ее устанавливают под кровельный материал, прижимая к стене, на которой делается отметка в виде линии. Теперь по нанесенной на стене линии делается штроба, в которую и утапливают планку. Штроба после этого должна быть хорошо заделана и загерметизирована. Затем поверх планки устанавливается фартук. Начинать его монтаж нужно с нижней точки по стене, укладывая элементы внахлест друг на друга. Оптимальный вариант — если длина фартука будет перекрывать длину ската, но это случается крайне редко, так что придется подрезать его по участкам. Кстати, нахлест элементов фартука должен составлять минимум 15 сантиметров.

Нередко мастера под фартук укладывают еще плоский металлический лист, который они между собой называют галстуком. Он обеспечивает отвод влаги, которая скапливается под кровельным материалом. Поэтому его направляют в сторону ендовы или кровельного карниза. Галстук должен обязательно иметь небольшой бортик.

После всех этих приготовлений можно начинать укладывать металлочерепицу около стен и дымохода. А после необходимо установить верхний декоративный фартук по планке примыкания. Ее монтируют точно так же, как и нижний элемент. Единственное отличие состоит в том, что не нужно делать штробу, поскольку планка крепится к плоскости стены или дымохода.

Правила крепления металлочерепицы

Крыша из металлочерепицы

Переходим непосредственно к вопросу, как крепить металлочерепицу. Основа качества проведенного процесса — это точно по одной линии уложенные листы. Если вы обнаружили, что нижний карнизный край материала имеет зубчатые выступы, то знайте — где-то замки соседних листов не состыковались. Иными словами, нет плотного прилегания элементов между собой. А это гарантия, что здесь обязательно будет заливаться вода от атмосферных осадков.

Внимание! Панели металлочерепицы необходимо фиксировать только по боковому краю, где произошло перекрытие двух соседних листов. Крепление к обрешетке производится по каждой волне. Только так можно добиться, чтобы кровля казалась со стороны монолитным покрытием, а не состоящей из отдельных участков. Кстати, на каждый квадратный метр кровельной поверхности должно уходить до 8 шурупов.

Теперь несколько слов о том, какими способами можно укладывать черепицу на кровельную систему:

• Если листы кровельного материала укладываются в один ряд, то первая панель должна располагаться так, чтобы ее нижний край точно соответствовал карнизу, а боковой — торцу кровли. Крепится лист посередине временно одним саморезом.
• Затем сверху по скату укладывается второй лист и крепится точно так же.
• Рядом с первым листов устанавливается второй элемент, который тоже выравнивается и фиксируется.
• Поверх него монтируется второй лист во втором ряду.
• Теперь эти четыре элемента необходимо подравнять и закрепить саморезами.
• Если одним листом можно перекрыть скат кровли, то монтажный процесс существенно упрощается. Нет необходимости выравнивать большое количество панелей между собой. Достаточно только выставить их в одной горизонтальной плоскости по свесу.

Есть множество конфигураций крыш, где присутствуют треугольные скаты. Установка металлочерепицы на таких формах имеет несколько нюансов, о которых вы должны знать. Для этого с вершины треугольника ската необходимо опустить высоту — линию, перпендикулярную основанию. На самом листе металлочерепицы прямо посередине следует нанести линию, которая будет разделять его на две части. Теперь надо уложить панель так, чтобы две линии совместились. Крепится лист по верхнему краю одним саморезом точно посередине по нанесенной линии.

Именно от этого листа по обе стороны вы будете проводить укладку остальных элементов, некоторые из которых придется подрезать в соответствии с формой ската крыши.

Установка торцевой планки

Монтаже торцевой доски

Этот доборный элемент выполняет несколько функций, одна из которых декоративная, а вторая — защитная. Во-первых, торцевая планка защищает листы металлочерепицы от ветровой нагрузки. Это в свою очередь не дает крепежам разболтаться. Во-вторых, она защищает деревянные конструкции кровельной системы и уплотнительный материал, который в этой конструкции используется.

Здесь важно обратить внимание на правила установки и крепления планки. Для этого используются все те же кровельные саморезы, места крепления которых определяются расстоянием 50–60 сантиметров. Этот элемент нужно плотно прижимать к металлочерепице, причем монтаж производится внахлест. Если необходимо укоротить планку, то ее легко подрезать.

Установка верхней ендовы

Верхняя ендова служит декоративным элементом и выполняет функцию отводчика влаги и воды на стыке двух скатов. Она защищает стык, по которому снизу уже проложен точно такой же элемент.

Единственный момент, на который необходимо обратить внимание — это крепление верхнего элемента. Здесь нельзя допустить, чтобы саморезы прошили нижний элемент. Если такое произойдет, то нарушится гидроизоляционный слой. Специалисты рекомендуют между верхней ендовой и листами кровельного материала проложить специальный саморасширяющийся уплотнитель.

Монтаж коньковых планок

Здесь все просто. Коньковые планки крепятся к брусу обрешетки через волну все теми же саморезами. Планки укладывают внахлест относительно друг друга. С торцов конек закрывается специальными заглушками, которые входят в комплект с планками. Опытные мастера советуют под планки уложить гидроизоляционный материал. Он будет участками полотна укрывать брус и верхние элементы обрешетки, закрывая собой верхний край уложенного под металлочерепицу гидроизоляционного материала.

Но учтите, что сам гидроизолятор должен быть разрывным, а не единым полотном. Это делается для того, чтобы разрядить вверх идущие потоки воздуха, которые проходят от карниза до конька. Если этого не сделать, то давление на конек может выдавить его или разболтать крепления.

Монтаж элементов безопасности

Монтаж снегозадержателей

К элементам безопасности относятся снегозадержатели. Их необходимо устанавливать со стороны внешних стен по всему периметру кровли. Это дает возможность равномерно распределить нагрузки выше уровня карнизного свеса. Если длина кровельного ската больше 8 метров, то рекомендуется устанавливать снегозадержатели в два ряда. Обязательно под них еще в процессе возведения стропильной системы нужно уложить дополнительные крепежные доски.

Снегозадержатели надо обязательно устанавливать над балконами, мансардными окнами, выходами из здания и лестницами, если две последние конструкции не имеют над собой козырьков.
