Какой шаг обрешетки для профнастила?

В этой статье:

Устройство и установка обрешетки под профнастил

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами.

Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды.

Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием.

Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения.

Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

Несущий (маркируется литерой Н).
Стеновой (С).
Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

для монтажа кровельной системы;
для устройства межэтажных перекрытий;
для отделки фасадов;
для изготовления стеновых перегородок;
для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов.

Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе.

Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

на стропильную систему стелется пароизоляционный материал;
вдоль стропильных ног набивается брус контробрешетки;
поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок.

Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок.

Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки.

Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе.

Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Источник: https://kryshagid.ru/profnastil/obreshetka.html

Шаг обрешетки под профнастил — инструкция по креплению обрешетки

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Шаг обрешетки под профнастил

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Варианты крепления обрешетки

Существуют два варианта кровель при укладке профнастила:

Первый — это односкатные крыши, которые в основном применяются для постройки хозяйственных сооружений.
Второй тип – двускатные, ими преимущественно покрывают жилые дома. Наклон крыши при различных видах построек изменяется от 0 до 60 градусов. Схема конструкции должна быть хорошо продумана и рассчитана.

Главными составляющими элементами обрешетки являются деревянные брусья, укладываемые перпендикулярными стропами с определенным шагом. Закрепляются преимущественно гвоздями. При правильно выполненной конструкции крыша будет прочна и нагрузку будет распределять равномерно.

Основную доску в обрешётке располагают вдоль по карнизу, ее толщина должна быть толще других досок. Помимо этого, туда, где будут выведены дополнительные элементы крыши, такие как дымоходы, вентиляция и пожарный люк, требуется прикрепить дополнительные доски. Сама же обрешетка крепится уже после того, как под профнастил был постелен изоляционный слой и выведена вентиляция. Расчет толщины проводится с оглядкой на высоту профлистов и длину крепежных элементов, удерживающих профиль снаружи.

Обрешетку рекомендовано делать с шагом тридцать сантиметров и менее, для правильного расчета шага нельзя забыть о сечении профиля и толщине материала, при уменьшении угла кровли расстояние между досками обрешётки должно также уменьшаться.

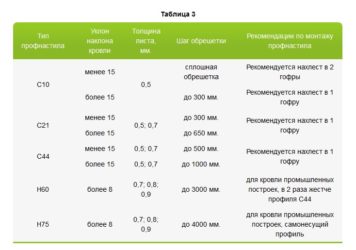

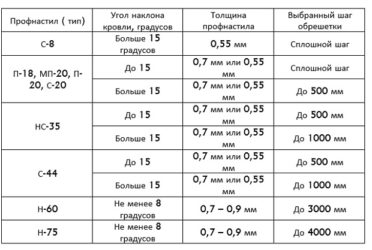

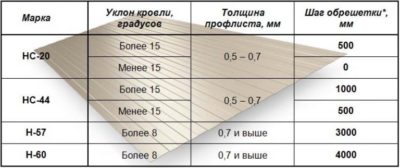

Таблица шага монтажа обрешетки в зависимости от угла кровли и толщины листа профнастила

В торцах с обеих сторон требуется установить ветровые доски, предполагается их расположение выше основной обрешетки ровно на такое значение, на какое поднимется профнастил.

Помимо вышеперечисленных факторов, на длину шага влияют климатические условия региона, подразумевающие определенные нагрузки от снега и града, а так же выбранный вами уклон крыши. Отдельно следует сказать о создании возможного зазора, направленного на борьбу с ветром.

Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать.

Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны. При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше.

Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами. Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей. Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет.

Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез. Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила.

Крепление профнастила к обрешетке

Саморезы прикрепляют профнастил к обрешетке только в нижней части волны.Так же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления. У каждого из способов есть свои преимущества и недостатки. Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка.

Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь — пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги.

— монтаж обрешетки под профнастил размер шага

Источник: https://StroyVopros.net/kryisha/shag-obreshetki-pod-profnastil.html

Обрешётка крыши под профнастил — расчет шага, выбор материала и установка

Во время строительства кровле уделяется особое внимание, так как от ее защитных свойств и долговечности в большой степени зависит срок службы здания. Она защищает от погодных условий и температурных перепадов не только жителей, но и конструкцию всего дома в целом. Не меньшая роль отводится каркасу кровли, а именно стропильной системе и обрешётке, которые будут различны в зависимости от вида покрытия. В данной статье мы поговорим об обрешётке под профнастил.

В течение многих лет самыми распространенными материалами для устройства кровель скатных крыш были асбестоцементные волнистые листы, устанавливаемые внахлест. И кровельное железо, оцинкованные листы которого для обеспечения водонепроницаемости стыков соединялись между собой специальным трудоемким способом – при помощи фальцев.

Профнастил получил широкое распространение для устройства кровель в последние десятилетия. Он совмещает в себе все достоинства кровельного покрытия из оцинкованного железа, удобство монтажа и установки, свойственное асбоцементной кровле. Позже выяснилось, что профнастил пригоден для использования в качестве заборов и оград, а также, что профилированные металлические панели можно применять для ограждающих (стеновых) конструкций быстровозводимых легких строений таких, как павильоны, ларьки, склады, автобусные остановки, гаражи.

Виды профнастила и их особенности

Выпускающийся в настоящее время профнастил различают по его индивидуальным признакам, к которым относятся:

рисунок профиля; обычно профиль представляет собой синусоиду — правильную и неправильную (в виде трапеций, прямоугольников или сложной составной формы);
выдерживаемая нагрузка; устанавливает область применения — для покрытий, стен или двойного назначения;
вес одного листа и его толщина; информация необходимая для расчета нагрузки от кровли, а также для определения шага и сечения обрешетки; имеет значение для выбора способа монтажа;
виды и свойства защитных пленочных покрытий; стойкость к атмосферным воздействиям и класс антикоррозионной защиты металла при эксплуатации; разнообразные цвета покрытия придают кровлям и ограждениям эстетический облик, благоприятно влияющий на восприятие окружающей среды.

Весь выпускаемый профнастил помечается специальной буквенно-цифровым обозначениями. Самые распространенные марки – это С8, С10, С18, С21, С44, НС20, НС35, НС44, Н57, Н60, Н75. Здесь буква С (стеновой) обозначает применение такого профнастила для ограждений, буква Н (несущий) – для кровельных покрытий, НС (комбинированный, двойного назначения) – может быть использован как для ограждений, так и для покрытий. Цифры обозначают высоту волны в миллиметрах.

Выбор обрешетки для профнастила

Для обрешетки, опорных балок малого сечения, на которые укладываются и прикрепляются листы профнастила, используются деревянные доски и брусья. А также металлический прокат в виде уголка или труб.

В индивидуальном строительстве наибольшее распространение получила деревянная обрешетка. В зависимости от толщины, высоты волны, прочности и способности металлопрофиля выдерживать изгибающие нагрузки обрешетка может быть сплошной или разреженной.

Сплошная обрешетка устраивается из необрезной доски толщиной от 3 до 5 см в тех случаях, когда скат кровли располагается под углом от 15 и менее градусов. Если угол наклона превышает это значение, обрешетка может быть выполнена из связываемых со стропильной системой деревянных брусьев, располагаемых с шагом от 350 до 600 мм. Сам же угол наклона кровли принимается исходя из региональных значений нагрузок от снега и дождя, а также воздействия ветровых нагрузок.

При отапливаемом чердаке обрешетка обычно является одним из элементов кровельного пирога. Он состоит дополнительно из теплозащитного материала (минеральной ваты), пароизоляционной и гидроизоляционной пленок (специального назначения или обычной полиэтиленовой), а также потолочной конструкции, обращенной внутрь помещения.

Между профнастилом и теплоизоляцией обязательно должен быть устроен вентилируемый зазор для предотвращения образования конденсата при перепадах наружных температур. Перед установкой профнастила деревянные элементы обрешетки обрабатывают антисептиками для предотвращения поражения грибком и гниения древесины.

А также покрыты антипиренами, снижающими опасность возгорания и пожара.

Расчет шага обрешетки

Обрешетка является неотъемлемой частью кровельного покрытия. Ее шаг — расстояние между соседними элементами, определяется в зависимости от угла наклона кровли и жесткости листового кровельного покрытия. Угол наклона скатных кровель может варьироваться в очень широких пределах и зависит от замысла проектировщика и желания заказчика.

Жесткость покрытия характеризуется его типом, размерами и толщиной. Профнастил специально создавался таким образом, чтобы его волны выполняли функции своеобразных ребер жесткости. Жесткость профнастила зависит от типа профлиста, высоты его ребер и толщины металлического листа, из которого он был изготовлен. Шаг обрешетки выбирается в соответствии с требованиями СНиП и рекомендациями производителя. Примеры расчета шага обрешетки для некоторых марок кровельного профнастила приведены в таблице 1.

Таблица 1.

Маркировка	Уклон ската кровли	Толщина , мм	Шаг , мм
НС-8	< 15°	0.55	Сплошная
> 15°	0.55	Сплошная
НС-10	< 15°	0.55	Сплошная
> 15°	0.55	300 мм
НС-20	< 15°	0.55… 0.70	Сплошная
> 15°	0.55… 0.70	500 мм
НС-35	< 15°	0.55… 0.70	500 мм
> 15°	0.55… 0.70	1000мм
Н-60	> 8°	0.70, 0.80, 0.90	3000 мм
Н-75	> 8°	0.70, 0.80, 0.90	4000 мм

Виды и расход материала

При строительстве дома, особенно это относится к частному строению, немаловажное значение имеет стоимость материалов и их необходимое количество. Посчитать количество требуемых листов профнастила несложно, используя простейшие геометрические построения. Сначала нужно вычертить развертку кровли, соблюдая в выбранном масштабе все ее пропорции и размеры.

Важно! не горизонтальную проекцию, как на строительном плане, а именно развертку!

Дополнительно следует учесть, что кровля должна иметь свесы – карнизный, в направлении ската кровли и боковой (фронтонный). Размеры и площадь этих свесов зависят от проекта, угла наклона и действующих ветровых нагрузок. В таком же масштабе следует изготовить из бумаги или картона шаблон металлопрофильного листа (обычно его стандартные размеры составляют 1090 х 1050 мм). Учитывая что монтаж начинают с самого нижнего левого листа, отрежем справа и вверху полосы, соответствующие размерам перехлеста. Теперь, рассчитав сколько раз уложится шаблон в границах горизонтальной проекции, можно определить необходимое количество листов.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Ширину перехлеста принимают в зависимости от уклона кровли. При уклоне меньше 15 градусов он должен быть не менее 200 мм, от 15 до 30 градусов – 150 мм, свыше 30 градусов – 100 мм.

Количество брусьев или досок для обрешетки (в погонных метрах) рассчитывается при перемножении длины одного элемента на их общее количество. Так же рассчитываются и необходимые инвентарные крепления (шурупы-саморезы), их количество на один лист умножается на весь объем.

Правильный монтаж профлиста на обрешетку

Монтаж профильных металлических листов начинают с левого нижнего угла кровли. Перед закреплением этот первый лист выравнивается по своему положению относительно фасада здания. Если построенное здание в плане имеет заметные перекосы, при выравнивании следует отдавать предпочтение фасадной стороне.

Дальнейшая установка состоит из двух основных операций – скрепление листов между собой по возвышающейся волне и последующее прикрепление их к обрешетке по волне вогнутой. Для скрепления используются специальные шурупы-саморезы подходящего цвета с уплотнительной шайбой, стойкой к агрессивным атмосферным воздействиям. На один квадратный метр покрытия может быть израсходовано до 10 таких инвентарных креплений. Особое внимание уделяется местам примыканий к выступающим частям кровли – дымоходам, вентиляционным трубам, слуховым окнам и местам сопряжений частей кровли с разными уклонами (ендовы).

Герметизацию мест примыканий обеспечивают при помощи использования стеклоткани и атмосферостойких силиконовых мастик. Для защиты коньков – самых выступающих мест кровли применяют специальные коньковые погонные элементы, изготавливаемые в стиле и цвете, соответствующим установленному профнастилу.

Своими руками выполнять кровлю из профнастила рекомендуется только на не ответственных постройках – сараях, гаражах, летних кухнях. Для устройства кровли на таком важном сооружении, как жилой дом лучше пригласить специалистов соответствующего профиля. Они имеют опыт выполнения таких работ и располагают нужными инструментами, инвентарем и приспособлениями. Эти же специалисты всегда помогут с выбором наиболее подходящей марки профлиста и других расходных строительных материалов, а также рассчитают их необходимое количество.

Источник: https://stroyinsider.ru/shag-obreshetki-krishy-pod-profnastil/

Расстояние между обрешеткой под профнастил — Лучшие фасады частных домов

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши:

при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 300 или 400 мм, если угол наклона ската составляет более 8 градусов.

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений.

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10% , так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор.

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Обрешетка под профнастил: шаг, устройство, как сделать, расчет, видео
Устройство и шаг обрешетки под профнастил. Как влияет марка профнастила на выбор шага и сечение обрешетки. по технологии монтажа

Источник: vseokrovle.com

С помощью профлиста можно соорудить красивую и достаточно надежную крышу. В данной статье мы расскажем о том, как сделать обрешетку под профнастил на крышу и рассчитать количество материала для нее.

Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.

Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

Источник: https://luchiefasady.ru/rasstoyanie-mezhdu-obreshetkoy-pod-profnastil.html

Обрешетка под профнастил — основа кровельной системы

На первый взгляд может показаться, что основным элементом любой скатной кровли являются стропила. Но с этим утверждением можно смело поспорить. Основная функция стропильной системы – это передача нагрузки несущим строительным конструкциям, то есть стенам и фундаменту здания.

Внешние нагрузки, воздействующие на кровельную систему, очень велики. Это и ураганные ветры, и проливные дожди, и обильные снегопады. Но все они, в первую очередь, воздействуют на прикрепленное к обрешетке кровельное покрытие. Поэтому именно обрешетка крыши под профнастил, по сути, является основным элементом конструкции кровли.

Именно разрушение обрешетки под профнастил из-за ошибок в расчете или низкого качества монтажа приводит к провисанию кровли, нарушению гидро- и теплоизоляции и даже к обвалу крыши. Большее бедствие, особенно, если это случается в холодную ненастную погоду, трудно себе даже представить. Поэтому устройство обрешетки под профнастил необходимо выполнять с особой тщательностью и аккуратностью.

Какой материал использовать для обрешетки под профнастил?

Обрешеткой под профлист называют специальный каркас, который предназначен для крепления паро- и гидроизоляции, утеплителя и кровельного покрытия. Изготавливается обрешетка из деревянных или металлических конструкций.

Металлическая обрешетка под профнастил используется чаще для каркасов кровель промышленных зданий и, значительно реже, для холодных неутепленных крыш. Это обусловлено большей несущей способностью, прочностью и долговечностью, по сравнению с деревянными вариантами.

Стропильная система и обрешетка индивидуальных жилых зданий изготавливается, как правило, из дерева. Деревянная обрешетка под профнастил существенно дешевле металлической и, что немаловажно, гораздо проще в монтаже.

Для устройства обрешетки обычно используется деревянный брус размером 40х50 или 50х50 мм, или обрезная доска толщиной не менее 20мм. В последнем случае, как правило, берется доска 30х100 мм.

От размеров пиломатериалов, применяемых для изготовления обрешетки, зависит ее прочность. Определяются эти размеры при расчете несущей способности всей кровельной системы. Так, например, размеры деревянного бруса для обрешетки существенно зависят от того, какой выбран шаг стропил и шаг обрешетки для профнастила. Чем он больше, тем толще должен быть брус или доска.

Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

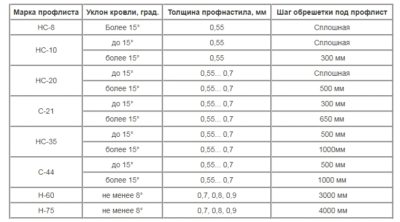

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Марка профлиста	Уклонкровли, град.	Толщинапрофнастила, мм	Шаг обрешетки под профлист
НС-8	Более 15°	0,55	Сплошная
НС-10	до 15°	0,55	Сплошная
более 15°	0,55	300 мм
НС-20	до 15°	0,55… 0,7	Сплошная
более 15°	0,55… 0,7	500 мм
С-21	до 15°	0,55… 0,7	300 мм
более 15°	0,55… 0,7	650 мм
НС-35	до 15°	0,55… 0,7	500 мм
более 15°	0,55… 0,7	1000мм
С-44	до 15°	0,55… 0,7	500 мм
более 15°	0,55… 0,7	1000 мм
Н-60	не менее 8°	0,7, 0,8, 0,9	3000 мм
Н-75	не менее 8°	0,7, 0,8, 0,9	4000 мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке. Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом.

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух. Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание.

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов.

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Крепление профлиста к обрешетке

Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой. На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила как показано на рисунке.

Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/obreshetka-pod-profnastil.html

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов	50 см
С-21	до 15 градусов	30 см
более 15 градусов	65 см
С-44	до 15 градусов	50 см
более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.
