Какой шаг обрешетки под металлочерепицу доска 150?

Обрешетка под черепицу — Кровля и крыша

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Обычно в качестве материала для каркаса используются пиломатериалы сосны, ели, пихты. При отсутствии хвойных пород используются лиственные. Самым подходящим материалом является сосна. При хорошей прочности и твердости, сосновая доска неплохо обрабатывается, она приемлема по цене.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Размер обрешетки под металлочерепицу

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

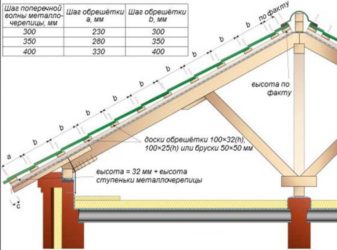

Размер шага обрешетки в зависимости от вида металлочерепицы

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Схема крепления металлочерепицы

Финская металлочерепица Рукки на сегодняшний день является лидером рынка, пользуется популярностью во всем мире. Имеет около 10 профилей, к каждому из которых приложена соответствующая инструкция, что упрощает монтаж. В этой статье перечислены преимущества металлочерепица Рукки, а также указана приблизительная ее стоимость.

Советы от мастера

Несколько полезных советов:

• Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
• Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
• Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
• Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

Как сделать обрешетку под металлочерепицу правильно?
Как сделать обрешетку под металлочерепицу? Технология этого процесса, нюансы при устройстве обрешетки и советы от мастера для вас в этой публикации…

Источник: megabeaver.ru

[content-egg module=GdeSlon template=compare]

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

1. Шаг каркаса зависит от разновидности кровельного покрытия.
2. Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
3. Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
4. Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
5. Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
6. При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
7. Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
8. Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
9. Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

• брус сечением 50х50 или 40х60 мм;
• брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
• доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Источник: https://krovlyaikrysha.ru/obreshetka-pod-cherepitsu.html

Обрешетка под металлочерепицу: устройство, выбор шага, монтаж своими руками

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Устройство крыши из металлочерепицы

Итак, если заглянуть под уложенный лист металлочерепицы, то увидим такую картину:

Вне зависимости от выбранной марки, сам монтаж обрешетки под металлочерепицу обычно производится по одной схеме:

Причем, как мы уже говорили, саму обрешетку делать можно как из дерева, так и из металла:

В качестве деревянной обрешетки для металлочерепицы подходят бруски 50х50 мм или доски 32х100 мм, а металлической – П-образные металлические решетины. И тот, и тот материал хорош, просто кому-то привычнее податливая древесина, а кто-то ценит преимущества контакта металл-металл.

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Как подготовить крышу к укладке обрешетки?

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого  измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:

Как правильно уложить первую обрешетину?

Самая нижняя начальная решетина должна быть сечением больше, чем остальные, ровно на высоту поперечной волны металлочерепицы. Потому, что этот брусок вы будете укладывать конкретно под ступеньку металлочерепицы.

Поэтому обычно эта решетина выше других на 10-15 см миллиметров, ее кладут параллельно карнизу, и цепляют за нее первую волну черепицы.

Можно сказать, первая обрешетина — это самый важный элемент! Ведь насколько будет лежать ровно это решетина, настолько же ровно ляжет первый лист, а правильность укладки первого листа всегда бросается в глаза:

Располагайте все последующие бруски необходимо с шагом, равным размеру поперечной волны. Это будет зависеть от того, какой марке металлочерепицы вы отдали предпочтение. Так, для особых профилей с шагом поперечной волны 400 мм расстояние по осям между первой и второй решетиной уже составляет 330 мм, затем 400 мм.

Для черепицы с шагом 300 мм между первой и второй обрешеткой нужно оставлять 230 мм, но все последующие шаги будут составлять 300 мм:

Если же получится так, что этот элемент у вас ляжет криво, скорее всего металлочерепицу вы сможете уложить правильно, но только применяя усилие. Если же вы уложите такую кровлю ровно, укладка будет простой, как у конструктора.

Второй важный момент: само зацепление листа за первую решетину определит свободный вес свес кровли. Поэтому не поленитесь уложить первую решетину ровно – вооружитесь для этого необходимыми инструментами и строительным уровнем:

И если его нужно изменить, тогда вот эту первую обрешетку делайте такой высоты, как и остальные:

Если говорить проще, высоту поперечной доски обрешетки подбирают так, чтобы обрезанный лист металлочерепицы не смог прогнуться при нагрузке. И только у конька настилают двойную обрешетку, чтобы было удобно крепить коньковые элементы. Доски в этом месте должны быть расположены на расстоянии 5 мм друг от друга.

Также заранее просчитайте, где на вашей крыше будут находиться проходные элементы. Это вентиляционные и дымовые трубы, мансардные окна и так далее.

Так, вокруг дымоходов, мансардных окон и в местах ендов у вас должна быть уложена усиленная или сплошная обрешетка:

И, наконец, если вы планируете установить фронтонные свесы, тогда на эту длину необходимо сделать горизонтальные доски обрешетки. По их концам устанавливают усиливающий брусок от конька до карниза. По нему крепят торцевую доску и соединительные бруски, и по ним же делают подшивку свеса. Крепить эту доску нужно на уровне верхнего гребня кровли.

Дальнейшая укладка металлочерепицы уже идет по схеме, которую предлагает конкретный производитель. Старайтесь нигде не гнуть листы и не прижимать их слишком сильно.

Современную модульную металлочерепицу крепить к обрешетке легче, чем цельные листы. Ведь небольшие элементы всегда можно немного сместить, чтобы выровнять шаг:

После того, как будут уложены все листы металлочерепицы, у вас образуется единое покрытие, в котором каждый лист будет соединяться с другими выпуклостями своего профиля. На такую крышу приятно смотреть, ведь любые неровности и перекосы всегда заметны для глаз.

В этом и содержится ответ на вопрос, почему у одних крыша из металлочерепицы теряет свой вид уже в первые 5 лет, огорчает протечками и другими проблемами, а у других выглядит, как новая, даже в самом жестком климате. Действительно, весь секрет – в обрешетке, а это уже говорит о том, что уложить такое кровельное покрытие правильно вы сможете самостоятельно! Главное создать ровное и устойчивое основание, на котором такие хрупкие листы будут зафиксированы максимально надежно.

Мы постарались максимально подробно для вас проиллюстрировать процесс изготовления обрешетки и монтажа металлочерепицы. Возникли ли у вас трудности, когда укладывали этот материал на свою крышу?

Источник: https://KrovGid.com/proekt/obreshetka-pod-metallocherepicu.html

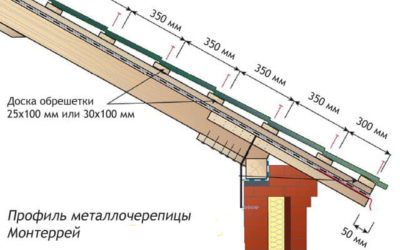

Какой шаг обрешетки под металлочерепицу Монтеррей должен быть?

Самым универсальным кровельным материалом, производимым в последнее время, считается металлочерепица. Этот материал будет гармонировать с кирпичной кладкой и деревянными бревнами. Он придаст эстетичный вид небольшим дачным домам и огромным виллам, сохраняя традиции предыдущих поколений.

Самой распространенной в качестве кровли является металлочерепица Монтеррей. Она отличается от других брендов рельефом листа. Поэтому для длительного использования материала необходимо правильно устанавливать обрешетку под металлочерепицу Монтеррей, схему которой можно найти в интернете.

Особенности металлочерепицы Монтеррей

Металлочерепица представляет собой металлический лист с рельефным рисунком, имитирующим старинную керамическую черепицу. Продольный и поперечный рельеф придает листу жесткости. Металлический профиль Монтеррей имеет следующие геометрические параметры:

• высота волны — до 25 мм;
• длина ступени в среднем 350 мм;
• толщина листа — до 0,9 мм, чаще используются листы с толщиной 0,4—0,5 мм. Ширина и длина — 1180х4000 мм.

Популярность металлочерепицы данного бренда обусловлена еще и тем, что имеет большую гамму цветовых решений. Покрытие Polyester обеспечивает сохранность и целостность металлического листа до 30 лет, внешнего вида — до 10 лет, что указано в гарантийных документах производителя.

Кроме вышеперечисленных параметров материал имеет следующие характеристики:

• пожаробезопасен;
• экологически чистый;
• стойкий к воздействиям окружающей среды — дождь, мороз, солнце;
• небольшой вес, не требует упрочнения стропильных балок;
• легкость монтажа, ремонта и замены изношенных или поврежденных листов;
• возможность использования в качестве кровли для домов с любым уклоном крыши более 14ои многоуровневых крыш.

Последовательность монтажа кровли

Стропильная система дома выполняется из балок хорошо просушенных, не имеющих трещин, следов гниения и других разрушений. Эта система должна быть установлена с соблюдением всех норм, а именно — выдержаны углы скосов крыши одинаковыми с разных сторон (проверяется при помощи уклономера) и все горизонтали. В случае каких-либо отклонений, необходимо доработать конструкцию и исправить все недостатки, иначе металлочерепица не сможет качественно быть уложена, что приведет к ее быстрому износу.

Между стропильными балками укладывается утеплитель. Он позволит сохранить тепло зимой и не даст возможность раскаляться воздуху в чердачном помещении летом.

Для устранения воздействия, подымающегося с нижних этажей теплого воздуха, на теплоизоляционный материал и деревянные конструкции крыши прокладывается пароизоляционный материал. Он сохраняет несущие конструкции от попадания влаги из помещения.

С наружной стороны крыши на утеплитель укладывается водоотталкивающий материал (пленка, рубероид) для защиты от попадания осадков, задувания ветра и других природных явлений.

Перед началом работ по обрешетке под металлочерепицу Монтеррей необходимо составить ее схему. Обрешетка служит непосредственно для закрепления профлиста на кровле. От правильности ее установки зависит насколько качественно и долговечно прослужит материал, защищающий жилище от непогоды. Шаг обрешетки под металлочерепицу Монтеррей должен соответствовать длине ступени металлического листа, а именно при шаге 350 мм — шаг обрешетки 35 см.

Контробрешетка устанавливается между обрешеткой и гидробарьером для обеспечения вентиляции и предотвращения образования грибка.

Стропила, контробрешетка и обрешетка должны быть из качественной древесины (чаще используется сосна — она удовлетворяет все требования при условии правильной подготовки досок). Поверхность досок должна быть ровной без дефектов, показания влажности — не более 20%. Доски обрабатываются специальными безвредными для человека веществами для отпугивания насекомых и защищающими от негативного воздействия окружающей среды.

Монтаж обрешетки

Доска для обрешетки должна быть следующих размеров:

• ширина — 100 мм;
• толщина — 30 мм, для нижнего ряда обрешетки (возле карниза) — 45 мм.

Работа по обрешетке крыши начинается снизу и продолжается до самого верха. Между первым и вторым рядом досок должно быть расстояние в 30 мм все последующие ряды на расстоянии шага листа металлочерепицы. В местах около трубы, мансардного окна или ендовах обрешетка делается сплошной. Сплошной обрешетку можно делать по всей крыше, но это экономически нецелесообразно.

К обрешетке листы металлочерепицы крепятся при помощи саморезов с резиновой шайбой. Защитная пленка с профлиста снимается непосредственно перед установкой. Листы необходимо укладывать внахлест друг на друга.

Итог

Установка обрешетки и монтаж металлочерепицы Монтеррей можно провести и самостоятельно, но при этом необходимо понимать всю ответственность. От правильности монтажа слоев кровли зависит сохранение на длительный срок внешнего вида дома и возможность надолго забыть о любых проблемах с кровлей.

Источник: https://stroicod.ru/material/metallocherepica/shag-obreshetki-monterrej.html

Шаг обрешетки под металлочерепицу — расчет размера и монтаж

Прежде, чем приступать к укладке любого покрытия для облицовки, нужно прежде всего создать основу, на которой он будет лежать.

Основой для каркаса, на который укладывается кровельное покрытие, служит обрешетка, она удерживает весь облицовочный материал и является частью конструкции крыши.

Она может иметь несколько вариантов своего устройства:

1. Сплошная – в этом варианте обеспечивается максимальная плотность укладки и крепления досок обрешетки на стропильной системе.
2. Вариант монтажа листовым покрытием – на остов крыши настилаются листы из OSB, которые выравнивают основание независимо от того, чем ее кроют.
3. Разряженная – этот вариант предусматривает укладку на стропила бруса из дерева, перпендикулярно которому, образуя обрешетку, укладывается еще один ряд бруса или досок с интервалами, аналогичными размерам выбранного покрытия кровли в каждом конкретном случае.

Для разной облицовки предусмотрены отдельные требования к монтажу основы, которые происходят из ее специфики.

Так, например, металлочерепица требует каркас повышенной прочности для удержания веса покрытия.

Он состоит из 2 слоев:

1. Первым − являются бруски из дерева, установленные продольно по отношению к стропилам, это так называемая − контробрешетка. Ее элементы фиксируют гидроизолирующую пленку, служащую гидроизоляцией и препятствующую намоканию утеплителя, разложенного в интервалах стропильной системы.
2. Второй слой – непосредственно сама обрешетка в виде деревянного бруса, установленного уже поперек стропил и контробрешетки, напрямую контактирующая с внешним облицовочным материалом в виде металлочерепицы.

Весь каркас обычно закрепляется на обычных гвоздях, хотя сейчас все чаще применяется соединение на саморезах, так как они обеспечивают более надежное и долговечное соединение.

Шаг обрешетки

Типовые размеры

Важность правильного выбора расстояния между составляющими:

1. Лучшим вариантом для кровли из металлочерепицы, является конструкция, имеющая разряженный шаг.
2. Под шагом понимается дистанция между планками обрешетки, идущими поперек стропил, тех самых, к которым и монтируется металлочерепица при помощи саморезов.
3. Параметры этого шага, его размер в каждом конкретном случае, определяются индивидуально в зависимости от конкретных размеров используемых средств для обшивки кровли.
4. Металлочерепица разных марок отличается длинной волны, а значит и шагом. Поэтому, для каждого бренда необходимо производить индивидуальный расчет шага. Это является крайне ответственным и важным моментом, так как только при правильном расчете можно предотвратить возможные нестыковки между листами кровли, ее деформацию, непрочность монтажа, а также перерасход материала.

От чего зависит шаг:

1. Он подбирается в каждом конкретном случае в зависимости от типа применяемой черепицы из металла, так как разные варианты профиля требуют разного интервала шага.
2. При расчете шага, необходимо учитывать влияние наличия трубы водостока, параметры ее ширины и конструкцию. Закрепляя водосточную трубу на лобовой доске, ее монтируют на выступе. Не последнее значение имеет диаметр самого желоба водостока. Например, желоб диаметром 9 см может крепиться на выступе аналогичного размера, а вот конструкция сечением 12 см требует выступа с запасом.

Расчет шага:

1. Первым делом рассчитывается область, на которую будут выступать кровельные листы по отношению к срезу стропил или лицевой доски. Таким образом, чтобы сровнять длину выступа металл придется опускать все ниже по мере увеличения крутости угла кровельного ската. При неверном расчете этих взаимосвязанных параметров, может произойти смещение всей обрешетки по отношению к месту оптимального монтажа черепицы на саморезы.
2. Дистанция между брусом обрешетки, как правило, указана в инструкциях к разным типам кровельных покрытий. Ее отсчитывают от точки наверху одной доски до нижней точки другого бруса.
3. Между начальными 2 рейками конструкции, размер шага необходимо делать меньше, нежели чем брусьями.
4. При помощи строительного уровня, с помощью которого делают отметки, определяется дистанция между брусом каркаса. Для этого, измеряют расстояние между верхней точкой начальной волны и нижним краем металлического листа. Обычными являются размеры поперечной волны от 300 до 450 мм, в этом интервале и следует искать оптимальный шаг.
5. Далее, тем же уровнем, рассчитывают примерное положение кровельного листа, приложив угольник прямым углом к лицевой доске и отметив метку требуемого выступа. Затем, необходимо провести уровень до этой метки.
6. От начала лицевой доски проводят линию по вертикали до предварительно приложенного уровня и делают засечку. Теперь расстояние между двумя этими отметками будет равняться необходимой дистанции между краем первой доски и верхом следующего элемента обрешетки с запасом под выступ кровли и уклон ската крыши.
7. Начальную доску необходимо подбирать большей толщины, чтобы не допустить свисающего выступа при монтаже кровли.
8. Длина остальных перекладин несущей системы при обшивке кроли измеряется от верхней стороны второй доски через одинаковые интервалы, идентичные профилю кровли. Риски надо намечать на нескольких стропилах для корректировки, на случай если одна из досок окажется кривой. При худшем варианте, такую перекладину понадобится выравнивать, иначе не получится закрепить кровлю равномерно и надежно.
9. Расчет, как и укладку обрешетки, нужно делать строго сверху-вниз, всегда учитывая в уме остающуюся длину материала кровли.

Монтаж своими руками

Сложные соединения планками

Как и в большинстве работ с деревом, при кровельных работах рекомендуется выбирать материалы, произведенные из хвойных пород дерева: распиленные брус и обрезные доски. Габариты используемого бруса и доски в каждом конкретном случае зависят от особенностей устройства кровли.

Например:

1. Обрезная доска толщиной 24-25 мм, длиной 100 м – наиболее распространенный выбор, и используется почти для любой крыши, имеющей простое устройство.
2. Для монтажа сложных вариантов кровли с комбинированными материалами, имеющими повышенный вес, например, при использовании в качестве основы толстых листов с оцинковкой, используется дерево 28-32 мм стандартной длины.
3. Брус, распиленный 50х50 мм или 40х60 мм, используется в самых редких конструкциях крыш, например, когда между стропильными стойками расстояние не стандартные 60-80 см, а 90-100см.

Не менее значимым фактором при выборе сырья является качество самого дерева: не мокрое ли оно, нет ли сучьев или других изъянов. Предварительно, перед установкой на все элементы из дерева желательно нанести защитное покрытие, отталкивающее влагу.

Чтобы сделать каркас под металлочерепицу, понадобится набор стандартных строительных инструментов по дереву: молоток, гвозди или саморезы оцинкованные, рулетка, ножовка по дереву, строительный уровень и карандаш или фломастер для разметки.

Варианты крепления первого листа

Пошаговое руководство:

Первый этап

Наличие под обрешеткой тепло, гидро и пароизоляционных материалов, является обязательным условием для обеспечения долгого срока службы кровли. Так, гидропароизоляция служит защитой здания не только от осадков из атмосферы, но и от попадания влажных паров изнутри дома в область обрешетки и покрытия кровли.

При их оседании на элементах конструкции, получается водяной конденсат, который зимой превращается в наледь и способствует деформации защищающего слоя металлочерепицы и элементов обрешетки из дерева.

Поэтому, на этапе предварительных работ, между стропилами укладывается утеплитель, а затем, по ним, горизонтально от карниза, к коньку с нахлестом 150 мм, раскатывают изоляционный материал. Его нельзя закреплять с натяжением, так как под воздействием холода он может стянуться и порваться, поэтому его укладывают, соблюдая провисание между стропил около 20мм.

Изоляционный материал в разложенном состоянии должен выступать за периметр стен на 200 мм. В местах выхода из крыши труб, нахлест на них изоляции должен быть не менее 50 мм. Для максимальной надежности, изоляцию рекомендуется укладывать в два слоя.

Второй этап

Монтаж контробрешетки, которая не только фиксирует изоляционные материалы, уложенные на стропила, но и создает дополнительную шумо- и теплоизоляцию крыши, с оптимальной вентиляцией пространства под кровлей.

Кроме того, делая контробрешетку, есть возможность исправить и нивелировать большинство дефектов и неровностей стропил, чтобы в итоге класть черепицу на ровную плоскость ската. Для ее монтажа лучше использовать более ровный брус и доску без сучков.

Сечение брусков зависит от материала кровли, а также уклона крыши, например, для крыш с уклоном менее 30 градусов используют брус крупного сечения, так как на скатах с небольшим уклоном, масса материала кровли оказывает давление равномерно на всю площадь крыши.

Брус для нее в длину не должен превышать 1,5 м и должен соответствовать сечению в пределах 30-50 мм в зависимости от сложности конструкции. Шаг контробрешетки идентичен шагу стропил, так как на них она и устанавливается прямо на слой гидро- и пароизоляционных материалов фиксируя их.

Крепить такой брус следует оцинкованными гвоздями или саморезами с соблюдением шага не более 300 мм. Для образования максимально эффективного сочленения, верхние коны брусков с противостоящих скатов необходимо крепить по методу запила.

Заключительный этап

Шаг между досками обрешетки выбирается равным 350 мм

После проведения изоляционных работ и монтажа вертикальной решетки, делают монтаж непосредственной обрешетки, на которой и будет держаться металлочерепица. Для ее монтажа понадобится брус 50х50 мм и доска 32х100 мм, которые в обязательном порядке обрабатываются антисептическим раствором.

Брус необходимо выбирать лучшего качества, то есть сухой и без всяких сучков и трещин. Процесс укладки начинают с прибивания спадающих брусьев от конька к карнизу. Впоследствии, к ним прибивают доски. Ближайшую к карнизу доску надо выбирать толще следующих на 10-15 мм.

Дистанцию между двумя начальными элементами необходимо сделать меньше, чем между остальными, она должна соответствовать 300-350 мм. Точный шаг зависит от вида черепицы и рассчитывается в каждом конкретном случае.

В местах стыковки скатов, возле дымоходов и на свесах карнизов, кладется сплошная обрешетка с зазором 10 мм между рейками. По бокам планки конька, прибивают по 2 дополнительных доски. А планки торцов поднимают на уровень высоты металлопрофиля, т.е. над обрешеткой.

Для защиты от осадков нижнего края каркаса, на него до монтажа листов черепицы, устанавливают карнизную планку при помощи оцинкованных гвоздей и с обязательным соблюдением шахматного порядка с шагом около 300 мм. Монтируя планки, следует предусматривать нахлест в длину на 100 мм.

После завершения работ с обрешеткой, можно приступать к разметке, подрезке и укладке листов металлочерепицы.

Нюансы монтажа:

1. При монтаже контробрешетки, необходимо соблюсти баланс таким образом, чтобы пленка на ней была в немного провисшем состояния, но при этом, ни в коем случае не касалась утеплителя, обеспечивая воздушный коридор для проветривания утеплителя.
2. По завершении монтажа начальных рядов, другие бруски можно сложить на скате, чтобы не спускаться на землю за каждой доской.
3. Доски, находящиеся внутри одного ряда, следует крепить на стропилах. Нельзя класть их под кровлей нахлестом. И разница между стыками должна образовываться на стропилах.
4. Особое внимание следует обратить на стыковку обрешетки на одном стропиле. Такой метод придает дополнительную жесткость конструкции.

При неверно начатом шаге в процессе последующей укладки металлочерепицы могут появиться следующие проблемы:

1. Нарушение стыковки отдельных металлочерепичных элементов.
2. Так называемые ухабы вместо ровного покрытия ската.
3. Слабое соединение кровельного материала с несущей обрешеткой.
4. Проблемы с установкой планок в карнизе и фронтонах.

Советы

1. По толщине, все части каркаса должны быть идентичными, кроме первого бруса на карнизе, его надо брать на 15 миллиметров толще остальных.
2. Для увеличения срока службы и защиты бруса от разных насекомых, поедающих дерево, все части деревянной основы необходимо предварительно обрабатывать защитным раствором.
3. Используемое дерево не должно ломаться даже под весом большого человека, иначе материал не годится. Так как даже в процессе монтажа кровли по деревянной основе придется передвигаться.

   Не рекомендовано применять в качестве решетчатого каркаса не обрезную или полуобрезную древесину.

4. Для любого строительства, во главе угла стоит качество материала. Поэтому, если например, для кровли использовать мокрое дерево, то оно рано или поздно усядет, изменив свой объем и размер, что непременно вызовет расшатывание и расхлябанность всей конструкции из него.
5. Пиломатериал, как все остальные материалы, следует брать с запасом на случай наличия брака, а также на случай проведения дополнительных работ по усилению каркаса.

5,00, (оценок: 1) Загрузка…

Источник: https://househill.ru/krovlya/material/metal/metallocherepica/shag-obreshetki.html

Обрешетка под металлочерепицу: как сделать надежно

• Принципы обустройства кровли
• Выбор материала
• Схема установки
• Этапы монтажа

Обустройство крыши с применением металлизированных покрытий должно выполняться по определенной монтажной схеме. Важнейшим элементом в ней является обрешетка под металлочерепицу — каркасная основа для установки кровельного материала. Поэтому сначала нужно изучить основные правила и схему ее установки.

Металлочерепица представляет собой металлическую основу, которая обрабатывается несколькими защитными слоями для большего срока эксплуатации. Наряду с уникальными техническими качествами она обладает хорошим внешним видом, который будет гармонично смотреться практически в любом доме.

Принципы обустройства кровли ↑

Чтобы обрешетка крыши под металлочерепицу стала по-настоящему надежной основой, необходимо учитывать специфику выбора материала и его монтажа.

• Деревянные доски. Являются оптимальным вариантом для изготовления основы. Они относительно легко обрабатываются, вся конструкция имеет небольшой вес, обладая при этом механической прочностью.
• Выбор размера досок. От этого зависит не только прочность кровли, но и ее высота. Также учитывается расстояние между стропилами.
• Шаг. На выбор этого параметра влияет модель металлочерепицы, ее форма и толщина покрытия.

Кроме этого, конструкция обрешетки будет выполнять вентиляционные функции – через пространственные щели будет уходить излишек влаги, что значительно увеличит срок службы деревянных стропил. Поэтому доски набиваются не на стропила, а на заранее установленные контрейки.

Совет

Предварительно монтируется теплоизоляционный и гидроизоляционный слои. Это обязательно учитывается при обустройстве обрешетки.

Монтаж рекомендуется проводить летом, ранней осенью или поздней весной. В это время влажность воздуха будет минимальной, что уменьшит вероятность скопления воды в элементах конструкции.

Выбор материала ↑

Преимуществом монтажа металлочерепицы является отсутствие необходимости делать сплошной деревянный настил. Оптимальным вариантом будет установка деревянных досок с определенным шагом. Но для этого необходимо правильно подобрать их размер и породу дерева.

На первом этапе проверяется правильность установки стропил. Расстояние между ними должно составлять 600-750 мм. Это необходимо для создания надежной основы будущей конструкции. В качестве основного материала изготовления можно применять обычные доски. Главные требования к ним заключаются в следующем.

• Влажность не должна превышать 20%. В случае необходимости они должны пройти этап просушки для уменьшения этого показателя.
• Размеры. Стандартная длина составляет 6 метров. Высота при этом должна быть не менее 2,5 см, а ширина — 100 мм. При этом важно помнить, что первая доска должна быть выше остальных на 1,5-2 см. Это необходимо для компенсации возможных перепадов уровня кровли.
• Отсутствие дефектов. К ним относятся трещины, сколы и неровности поверхности. В случае их обнаружения необходимо заменить элемент на соответствующую.

Традиционно используются изделия из сосновых пород. Они наиболее приемлемы по стоимости, легко поддаются обработке и имеют хороший показатель жесткости. Что же касается просушки — рекомендуется выбирать уже подготовленные доски, так как снизить уровень влажности в домашних условиях проблематично.

Схема установки ↑

Важно правильно подобрать схему установки, а именно решить вопрос — какой шаг обрешетки будет оптимален? Он висит от геометрических размеров кровельного материала, а именно, от шага волны. Так как крепление можно делать только в основании, доска должна располагаться именно в этом месте кровли.

Наиболее распространенная модель металлочерепицы с размером волны 350 мм. При этом схема расположения досок должна иметь другое расстояние обрешетки под металлочерепицу между собой — 230 мм. Это связано с тем, что нагрузка на нижнюю часть кровельного материала должна равномерно распределяться по всей плоскости доски. В таблице приведены рекомендованные значения расстояния для первого элемента, устанавливаемого на карнизе крыши и последующих.

Шаг волны металлочерепицы (поперечной), см	Шаг 1-й карнизной, см	Шаг установки для последующих, см
30	23	30
35	28	35
40	33	40

Многие производители указывают рекомендации по обустройству конструкции для определенной модели металлочерепицы. Общие рекомендации являются следующими.

• Наличие водостока. Он влияет на величину выступа. Обычно составляет 40 см, но при наличии водостока к этому значению прибавляется еще как минимум 30 см.
• Для предварительного расчета в обрешетке используемого материала исходной точкой установки является лобовая доска. Если же она отсутствует — монтаж выполняется от стропильного среза.
• Рекомендуется использовать контррейки для формирования воздушного зазора. Их высота обычно не превышает 20 мм.

Размер обрешетки под металлочерепицу определяется габаритами кровли. При этом учитывают расположение других элементов — дымоходов, водосточных систем. После правильного расчета шага установки можно приступать непосредственно к монтажу. Предварительно устанавливается наружная теплоизоляция крыши и гидроизоляционный слой из рулонного материала. Последний монтируется непосредственно на стропила с небольшим провесом между ними.

Этапы монтажа ↑

Для установки обрешетки необходимо сделать ряд предварительных работ. По заранее составленной схеме монтажа доски обрезаются до требуемого размера. Лучше всего обработать поверхность специальным антисептиком. Затем можно приступать непосредственно к монтажу.

Как делать обрешетку самостоятельно? Для этого потребуются следующие материалы и инструменты.

1. Пила по дереву.
2. Рулетка и строительный уровень.
3. Крепежный материал — гвозди.
4. Необходимо предпринять меры безопасности для работы на крыше. Работы выполняются только при наличии высотного пояса, закрепленного к одному из стропил.

Все крепежные элементы водосточной системы устанавливают заранее. Обязательно учитывается наличие ендовы — в этом месте доски обрезаются под определенным углом для формирования основы. Затем на стропила поверх гидроизоляции устанавливают контрейки.

Совет

Высота первого элемента обрешетки должна превышать остальные на 1,5-2 мм.

Устройство начинается с монтажа карнизной части. Первый элемент не должен препятствовать последующей установки водосточной трубы, т.е. он должен располагаться на уровне стены здания. Следующие устанавливаются по заранее рассчитанному шагу. Монтаж последней доски у конька необходимо выполнять не впритык к нему, а на минимальном расстоянии.

Если крыша имеет сложную кровлю, то в местах изменения угла наклона элементы обрешетки прибиваются близко друг другу. В последующем это облегчает монтаж кровельного покрытия.

Правильно установленная обрешетка под металлочерепицу станет надежной основой для монтажа кровельного материала. После того как несущая конструкция будет смонтирована — рекомендуется подождать 2-3 дня для того, чтобы доски заняли свое местоположение.

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/obreshetka-pod-metallocherepicu.html
