Какой шаг обрешетки под металлочерепицу?

В этой статье:

Устройство обрешетки под металлочерепицу

Обрешетка под металлочерепицу — это одна из самых важных частей крыши.

Кроме того, обрешетки помогают кровле дольше держаться. Это важно для тех, кто решил построить свой дом.

В данной статье говорится о том, как сделать обрешетку под металлочерепицу, какой шаг должен быть, а также приведена поэтапная инструкция.

Подробнее об обрешетке

Крепеж конструкции под черепицу — это довольно сложный процесс. Однако если все сделать правильно, то можно не беспокоиться за целостность кровли.

Многие не знают, как делать обрешетку под металлочерепицу и не понимают, зачем набивать ее гидроизоляционным материалом.

Обрешетка для черепицы освобождает место для вентиляции, чтобы изнутри крыши не копилась влага, которая может разрушить покрытие.

Вентиляционное пространство будет способствовать испарению лишней влаги, и кровля прослужит намного дольше.

Благодаря обрешетке можно убрать влагу из тех мест, в которых осуществляется сцепление реек и слоя гидроизоляционного материала, т. к. расстояние между обрешеткой и гидроизоляцией достаточно большое.

В таком случае капли конденсата будут скапливаться на карнизе крыши.

Кроме того, обрешетка помогает провести более качественную установку гидроизоляции – материал не будет провисать и морщиться. Благодаря конструкции можно качественно выровнять кровельные скаты.

Перед установкой конструкции нужно понять устройство обрешетки под металлочерепицу. Следует знать, что длина сооружения зависит от типа конструкции.

Если это сплошной вид обрешетки кровли под металлочерепицу, то выбирается обрезной пиломатериал (32 на 100 мм) или брусья, имеющие сечение 50 на 50 мм.

Рейки следует укладывать на расстоянии 10-11 мм для обеспечения вентиляции крыши.

Если был выбран решетчатый тип, то монтаж обрешетки под металлочерепицу становится сложнее.

Но одновременно с этим уменьшается количество стройматериалов, сплошное сооружение требует больших затрат, чем решетчатое. Также уменьшается нагрузка на кровлю.

Следует помнить, что перед установкой обрешетки под металлочерепицу бруски и доски необходимо покрыть антисептическими растворами, тогда материал прослужит дольше.

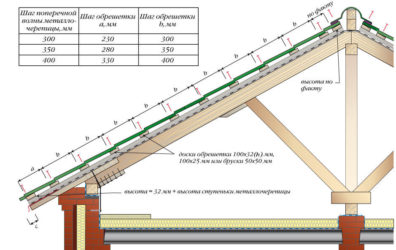

Перед монтажом нужно определиться, каким будет шаг контробрешетки под металлочерепицу.

Как правило, его рассчитывают, исходя из длины черепичной волны. Поскольку длина волн может быть разной, то шаг меняется в зависимости от этого параметра.

Если крыша не очень высокая и легкая, то берется обрезная доска, имеющая сечение 25 на 100 мм. Если же кровля более сложного типа, то используется доска 32 на 100 мм.

Этот же материал подойдет, если у черепицы очень большая волна. Шаг для крупной волны и сложного строения крыши равен от 0,6 до 0,9 м.

Рейки, имеющие сечение 40 на 60 мм и 50 на 50 мм устанавливаются со стропильным шагом более 1 м, но это встречается очень редко.

В целом размеры обрешетки под металлочерепицу зависят от параметров крыши.

Для обрешеток обычно используют сосну, ель или пихту. Если нет возможности купить хвою, то можно взять доски из лиственных деревьев.

Наиболее приемлемым вариантом являются рейки из сосны, т. к. они меньше портятся и не очень дорогие.

Нужно помнить, что доски и рейки для обрешетки крыши под металлочерепицу должны быть сухими и без каких-либо насекомых. Кроме того, надо следить, чтобы материал был без гнили.

Еще необходимо выравнивать доски — очень важно, чтобы они были одинаковые по длине. В противном случае рейки могут перекоситься и будут плохо держаться.

Если дерево было гнилым или в нем присутствовали насекомые, то в будущем обрешетка крыши под металлочерепицу может сломаться.

Особенности установки

Существует сплошная обрешетка и разреженная. Первый вариант выполняется из отшлифованных реек или досок, в таком случае шаг будет равняться 1 см.

К сожалению, многие не знают, как правильно бить и фиксировать сооружение.

Если крыша покрыта металлической черепицей, то лучше устанавливать контробрешетку разреженного типа. Тогда шаг будет зависеть от черепичной волны.

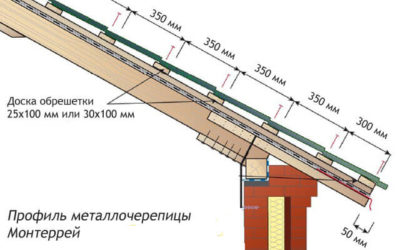

Особенно популярна в России черепица Монтеррей. Так как шаг ее волн составляет 350 мм, то стропильный шаг будет равен той же длине.

При использовании другой черепицы среднее расстояние будет составлять примерно от 30 до 40 см.

Для крепления конструкции лучше использовать сухие стройматериалы — перед монтажом их нужно высушить на солнце, а после этого покрыть антисептическими растворами от насекомых.

Первую рейку конструкции следует прикрепить вдоль свеса карниза, в прямом направлении.

Необходимо соблюсти расстояние между уровнями точек, на которые происходит опора черепичных частей. Разница между ними должна быть примерно от 1 до 1,5 см, не больше.

Также существуют некоторые нюансы в монтаже ветровой планки. Она должна быть выше остальных на расстоянии одного листа материала.

В конце нужно приделать коньковую планку, которая крепится при помощи дополнительных реек.

Следует помнить, что если на крыше будут располагаться трубы или мансардное окно, то лучше сделать сплошную контробрешетку.

Если необходимо сделать водосточные трубы, то кронштейн следует сделать заранее, до крепления водостоков. Планку карниза тоже нужно приделать до покрытия черепицей.

Если крыша будет с утеплением, то желательно приобрести пленку от конденсата, которая утеплит чердак и одновременно создаст хорошее вентилируемое пространство для стропил и контробрешетки.

При укладывании пленка должна лежать плотно, но без лишнего натяжения.

Если были учтены все нюансы, то влажность и вентиляция будут оптимальными: не появится лишний конденсат и сквозняк.

Кроме того, дом станет достаточно теплым, что обеспечит комфорт в зимнее время. На положенный материал не будут сильно влиять перепады температур.

Но самое главное, что изнутри кровли не будет копиться влага, которая может испортить ее.

При укладке гидроизоляционной пленки важно помнить, что она должна располагаться горизонтально по отношению к стропилам.

Лучше всего начать с самой нижней части кровли, складывать ее нужно внахлест. Ничего страшного, если пленка будет подвисать на два сантиметра — это нормально.

Закреплять пленку лучше всего степлером для строительных работ. После того как она постелена и укреплена, можно приступить к выкладке досок или реек. На окончательном этапе монтажа на них будет закрепляться черепица.

Следует помнить, что все составляющие обрешетки необходимо обработать средствами против гниения и насекомых.

Если решено сделать выполнение обрешетки под металлочерепицу своими руками, то важно соблюдать аккуратность: правильно класть ее и делать точный расчет всех необходимых составляющих.

Как крепить обрешетку и черепицу?

Установка данной конструкции не так сложна, как может показаться. Главное, что нужно сделать, — соблюсти правильный расчет составляющих и шаг обрешетки под металлочерепицу.

Во-первых, важно помнить, что доски конструкции должны быть не меньше 25 мм по толщине. Кроме того, ширина досок должна варьироваться от 10 до 15 см.

Во-вторых, следует учитывать, что стыки между рейками должны быть расположены по типу шахмат. Также нужно приобрести необходимый набор инструментов.

Для сооружения понадобится:

строительный уровень;
винтоверт;
рулетка;
углошлифовальная машина;
молоток;
узкая ручная пила (ножовка);
«лошадка».

На уложенный гидроизоляционный материал следует проложить рейку толщиной 30 на 30 мм. Лучше всего начинать с коньковой планки по направлению к карнизу.

Затем на стропила необходимо закрепить доски для обрешетки. Чтобы крепление было качественным, понадобятся саморезы.

После этого надо уложить настил из обрезного пиломатериала, толщина его должна быть 32 на 100 мм или 25 на 100 мм.

Как правило, нижние рейки должны быть на 15 мм больше остальных, т. к. на них осуществляется большая нагрузка.

После этого к стропильной системе крепятся две рейки на расстоянии 5 см друг от друга, затем укладывается коньковая планка.

Следует помнить, чем проще крыша, тем она дольше прослужит. Наиболее предпочтительный тип кровли – двухскатный, его не нужно нагружать лишними деталями, иначе крыша испортится.

Если устройство крыши достаточно сложное, то желательно, чтобы под рукой была пошаговая инструкция, и важно, чтобы монтаж проводили профессионалы.

Объясняется это тем, что на таких крышах находится очень много дополнительных элементов – трубы, мансардные окна, ендовы и т. д.

В этих местах с большей вероятностью скапливается конденсат, поэтому на них следует обратить особое внимание и провести расчет с учетом этих частей крыши.

Кроме того, на кровле с черепицей из металла должен быть закрепленный молниеотвод.

После установки контробрешетки необходимо покрыть крышу черепицей. Наиболее часто для этого используются гвозди с цинковым покрытием, которые должны в два раза превышать по длине толщину реек.

Кроме того, нужны саморезы и мостки, чтобы можно было безопасно передвигаться на крыше. Может понадобиться электродрель.

Кровельное покрытие представляет собой листы, которые нужно укладывать внахлест. Если крыша двускатного типа, то материал следует закреплять с торца, а если кровля шатрового вида, то необходимо выбрать самую высокую точку ската и начать складывать листы от нее в разные стороны.

Если неправильно провести монтаж обрешетки под металлическую черепицу, то это приведет к неприятным последствиям.

Во-первых, в желобную канавку крыши может начать попадать влага, если сделать выступ кровли больше, чем нужно.

А если сделать отступ меньше необходимого, то влага начнет скапливаться между лобовой планкой и желобом. Частые ошибки заключаются в недостаточном закреплении обрешетки.

Чтобы укладываемый материал гидроизоляции не порвался, его нужно пропустить через крайнюю доску в водосточную трубу, а затем скосить верхнюю часть планки под углом 130 градусов к торцу стропильной ноги.

На самом деле схема обрешетки под металлочерепицу несложная, важно лишь точно выполнить расчет всех материалов и правильно положить рейки.

Если опыта в этом деле немного, то лучше, чтобы под рукой было подробное руководство по монтажу.

Источник: http://kroemsami.ru/obreshetka-pod-metallocherepicu.html

Шаг обрешетки под металлочерепицу

Металлочерепица — один из популярнейших кровельных материалов, изготавливаемый из меди, стали или алюминия. Надежная и красивая она стала популярна у строителей и монтажников, ведь благодаря оцинковке, ее поверхность легко противостоит коррозии и негативному влиянию природных факторов. Качественно уложенная, она позволит долгие годы не задумываться о возможных проблемах с кровлей. Однако для этого важны верно подобранная схема, расстояние (шаг) между досками и правильный монтаж обрешетки под металлочерепицу монтеррей — современного материала для крыш.

Знакомимся с материалом

Прежде, чем перейти к процедуре монтажа, необходимо разобраться с тем, чем же так хороша металлочерепица? Понимание ее свойств — ключевой момент в подготовке к работе с черепицей. ?так, в числе преимуществ значатся следующие:

Металлочерепица имеет обширную цветовую палитру, позволяющую не только имитировать натуральную, но еще и создавать оригинальные решения в дизайне.
Форма максимально сохраняет габариты и черты традиционной керамической черепицы.
В качестве материала использована высококачественная сталь с полимерным покрытием, что гарантирует долговечность.
Настил можно использовать как для кровли жилых домов, так и исторических памятников, ведь внешних различий со старинным покрытием наблюдаться не будет.
Металлочерепица не бьется и не трескается, позволяя значительно сэкономить бюджет.

Теперь, когда понятно, что по своим качествам металлочерепица — современный и долговечный материал, нам необходимо максимально правильно сделать обрешетку по схеме, ведь от нее зависит, сколько прослужит кровля и как надежно будет защищать строение. Основание, хотя и незаметное для глаз, играет роль важную и для будущей крыши.

Среди характеристик металлочерепицы Монтеррей стоит отметить одну важнейшую, которая повлияет на устройство обрешетки. Это — высота волны, которая обычно колеблется в пределах 21-25 мм. Это выигрышно для дизайна, так как узор напоминает слабые морские волны, но влечет за собой определенные требования к креплению.

Приступаем к работе по подготовке обрешетки

С учетом размеров и низкого показателя жесткости этот тип металлочерепицы используют на крышах со скатом под углом не более 14 градусов. Толщина листа может колебаться в пределах +/- 0,1 мм, но наиболее популярны варианты с показателем 0,5 мм.

Получив характеристики кровли постараемся рассчитать шаг в схеме. Необходимо помнить, что для ее элементов характеристики имеют большое значение во время работ. Например, если расстояние между стропилами будет менее 1000 мм, возможно появление неровностей, из-за чего покрытие не будет сплошным. Не упустите размеры — правильная толщина используемых досок в этом случае не должна быть ниже 30 мм.

Саму инструкцию по подготовке обрешетки для укладки металлочерепицы разделим на 10 шагов, каждый их которых должны производить профессионалы с полным арсеналом требующихся устройств (при наличии должного опыта и инструментов сделать это можно и своими руками):

Перед обрешеткой под металлочерепицу должна быть уложена гидроизоляция (важно стелить не внатяг, а спрогибом в 20мм), крепится контробрешетка, для которой заранее подготавливаются бруски. Прибивается она поверх гидроизоляционного материала с шагом в 300 мм. Размеры брусков — 40×50 мм (в случае, если крыша имеет «сложную» многоскатную структуру, толщину также можно увеличить до 50 мм). Для крепления рекомендуется использовать оцинкованные гвозди, а не саморезы.
Залог качественной обрешетки для металлочерепицы с надежным каркасом — обрезные доски и стропильные брусья верным расчетом габаритов. В первом случае сечение должно быть 30×100 мм, а для брусков — 50×50 мм. Опытные мастера знают, что нижняя решетина должна быть более габаритной — ее предстоит класть под ступеньку кровельного листа, а потому требуется увеличить размер на 10-15 мм, ведь именно столько обычно составляет высота поперечной волны листа. Обратите внимание, брусья нужно подбирать такой длины, чтобы количество стыков было минимальным. Все стыки нужно выполнять вразбежку.
Перед началом работ защитите деревянные конструкции от износа с помощью сплошной антисептической и антипиреновой обработки, металлическая составляющая не должна быть подвергнута коррозии.
Устройство системы обрешетки под укладку металлочерепицы Монтеррей и Супермонтеррей будет отличаться шагом от основания для Монтеррей Макси. В верной схеме в первом случае его расстояние составит 350 мм, во втором — 400 мм. Обратите внимание, этот элемент важен для технологии подготовки обрешетки, ведь при несоблюдении рекомендации листы могут не состыковаться, покрытие станет неровным если положить его без учета этих цифр.
Чтобы избежать повреждения материалов, использованных при гидроизоляционных работах, используется деревянный трап, закрепляемый на контробрешетке.
Вначале уложите брусья системы вдоль стропил по пленке гидроизоляции. Направление — от конька вниз. Бить лучше гвозди, не используя саморезы.
Первую решетину (брусок, лежащий поперек стропил), необходимо класть параллельно линии карниза. Как уже говорилась, первая доска должна быть толще примерно на высоту ступеньки. Связано это с тем, что первая ступенька металлочерепицы укладывается ниже доски обрешетки. Ширина ее должна превышать 150 мм, ровно столько требуется для надежной фиксации с учетом крепления желоба. Монтаж осуществляется все теми же оцинкованными гвоздями, длину которых подобрать легко — она равняется двойной толщине досок.
?спользуя металлочерепицу Монтеррей, вторую доску монтируем на расстоянии в 300 мм, обратите внимание, расстояние замеряется от края первой до центра следующей.
Особое внимание обратите на последнюю решетину, ее нужно правильно зафиксировать так, чтобы профиль не согнулся.
Тщательно нужно подойти и к работе с коньком, где нужен вентиляционный зазор. Чтобы удобнее было крепить коньковые элементы, подготовьте обрезные доски по обе стороны крыши, расстояние между ними установите на уровне 500 мм.
Сложный момент — подготовка обрешетки у дополнительных элементов кровли (дымоход, ендовы, металлические выступы и т.п.), где ее устанавливают сплошной. Таким образом, проще всего делать кровлю для одно- или двускатной крыши.

Правильное проведение подготовительных работ умелыми руками и последующий грамотный монтаж по указанной выше схеме гарантируют надежную службу металлочерепицы Монтеррей в течение долгих лет. Приведенная инструкция поможет вам понять общие правила и не допустить критичных ошибок в процессе укладки, ведь кровельный пирог — один из ключевых компонентов в ремонте и строительстве зданий.

Источник: https://astgift.ru/shag-obreshetki-pod-metallocherepicu/

Какие размеры обрешетки под металлочерепицу нужно использовать – рекомендации по устройству

Благодаря обрешетке крыши обеспечивается надежность и качество укладки кровельных листов. Чтобы обустроить каркас, потребуется знание некоторых нюансов, включая размеры обрешетки под металлочерепицу.

Особенности устройства

Сплошной настил сооружается из бруса или обрезной доски, уложенных впритык друг ко другу. Расстояние между отдельными элементами каркаса не должно превышать 1 см. Подходящие параметры для бруса – 50х50 мм, для доски – 32х100 мм. Перед установкой деревянные элементы пропитывают антисептиками. Монтировать решетчатую обрешетку на порядок труднее, хотя при этом снижается количество расходного материала. В результате достигается уменьшение финансовых затрат и общего веса конструкции.

Монтируют решетчатый каркас после обустройства гидроизоляции стропил. Важно не забывать о вентиляционном зазоре между пленкой и деревянной конструкцией. Расстояние между отдельными перемычками обрешетки под обрешетку желательно делать 350 мм: это дистанция от среза нижней доски до середины соседней. Таким образом фиксируются металлочерепичные листы на нижнюю часть волны. При таком креплении общий вид кровли значительно красивее.

Начальную доску обрешетки на 15 мм шире остальных. Обычно сопроводительная документация кровельного материала содержит указания величины шага обрешетки. То же самое касается оптимального зазора между элементами каркаса: к примеру, учитывая размеры металлочерепицы Монтеррей, рекомендуемый шаг каркаса для этого материала — не менее 300 мм.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля. Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов. Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.

Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
6. Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
Весь используемый пиломатериал проходит обязательную антисептическую обработку.

Правила устройства и укладки обрешетки под металлочерепицу

От стыковки всей обрешетки на одной стропилине лучше отказаться, т.к. конструкция не будет достаточно жесткой. Нередко встречается такая ситуация, когда профиль имеет различную длину волны. По этой причине несущая конструкция может иметь разную дистанцию между каркасными перемычками для одного вида металлочерепицы. Легкие несложные конструкции под изделия с небольшой высотой волны и толщиной металлических листов 0,4-0,45 мм сооружаются из обрезной доски 25х100 мм. Более сложные кровельные системы обычно обустраиваются доской 32х100 мм.

Эта же доска используется при укладке металлочерепицы со значительной высотой волны, при толщине листа 0,5 мм. В том и другом случае расстояние между стропилами делают 0,6-0,9 м. Бруски сечением 40х60 мм и 50х50 мм применяют в тех случаях, когда дистанция между стропилами превышает 1 м.

Металлочерепица выпускается в трех основных типоразмерах длины волны — 300, 350 и 400 мм, что непосредственно влияет на величину шага обрешетки. Откладывают этот интервал от центра перемычек. Имея на руках все необходимые данные, можно начинать расчет каркаса для металлочерепицы.

Примыкающие участки

При укладке обрешетки под металлочерепицу в районе ендовы, дымоходной трубы и вокруг мансардных окон применяется сплошная конструкция. Обустраивая каркас, важно избегать просчетов, так это непосредственно влияет на прочность и долговечность крыши здания. Иногда из-за допущенных ошибок приходится переделывать кровлю, что влечет за собой значительные финансовые потери. Нужно учитывать, что демонтированную металлочерепицу невозможно применять еще раз.

Сооружение каркаса под металлочерепицу — пошаговая инструкция

Пошаговая инструкция устройство обрешетки под металлочерепицу:

Размер бруса для стропил — от 50х150 мм. Доска под обрешетку должна иметь сечение не менее 25х100 мм. Доска для контробрешетки – 25х50 мм.
При фиксации стартовой доски за линию укладки берется срез карнизного свеса: выступы за его пределы недопустимы. Первую доску выбирают несколько толще остальных, чтобы компенсировать разность уровня опорных точек между первым и последующими черепичными листами.
Монтаж шага обрешетки металлочерепицы между первой и второй перемычками делают на 50 мм меньше, чем стандартный размер каркаса. Дистанция между остальными элементами каркаса ориентируют на размер профиля укладываемого материала.
Чтобы проверить правильность расстояния между первыми двумя перемычками еще на земле параллельно раскладывают две обрезные доски. Укрывая их металлочерепицей, можно проверить оптимальность ее выступа для стока воды: если он больше, чем нужно, вода начнет переливаться через желоб. При недостаточном расстоянии вода может задуваться порывами ветра в пространство между желобом и лобовой доской. Листы иногда деформируются и под воздействием снеговой нагрузки.
Для нанесения разметки потребуется строительная рулетка. Точкой отсчета служит первая доска, выступающая за пределы карниза. Далее крепятся торцевые и коньковые планки.
Ветровую доску устанавливают над обрешеткой, на высоту кровельного листа. Этот параметр зависит от вида металлочерепицы.
Для надежности конек оснащается дополнительной доской 25х100 мм.
Чтобы организовать правильный отвод воды с поверхности кровли, перед укладкой кровли следует установить крепежные кронштейны. Для монтажа карнизной планки металлочерепицу необходимо укладывать вдоль кровельного свеса.
При определении, где установить кронштейны, за основу берут шаг монтажа в 50-60 см. Крепят кронштейны по нижней каркасной доске.
Крайние кронштейны монтируются с учетом уклона желоба 5мм/1м длины. Линейность установки оставшихся кронштейнов обеспечивает натянутый шнур.
Желоб нужно вставить в кронштейны, а затем установить. Карнизную планку на обрешетку монтируют таким образом, чтобы добиться перекрывания краем желоба нижнего края планки. Это даст возможность конденсату стекать с планки внутрь водостока. Параметр нахлеста карнизных планок по отношению к длине составляет не меньше 100 мм.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Источник: https://kryshadoma.com/metallocherepitsa/kakie-razmery-obreshetki-pod-metallocherepitsu-nuzhno-ispolzovat-rekomendatsii-po-ustroystvu.html

Какой шаг обрешетки под металлочерепицу Монтеррей должен быть?

Самым универсальным кровельным материалом, производимым в последнее время, считается металлочерепица. Этот материал будет гармонировать с кирпичной кладкой и деревянными бревнами. Он придаст эстетичный вид небольшим дачным домам и огромным виллам, сохраняя традиции предыдущих поколений.

Самой распространенной в качестве кровли является металлочерепица Монтеррей. Она отличается от других брендов рельефом листа. Поэтому для длительного использования материала необходимо правильно устанавливать обрешетку под металлочерепицу Монтеррей, схему которой можно найти в интернете.

Особенности металлочерепицы Монтеррей

Металлочерепица представляет собой металлический лист с рельефным рисунком, имитирующим старинную керамическую черепицу. Продольный и поперечный рельеф придает листу жесткости. Металлический профиль Монтеррей имеет следующие геометрические параметры:

высота волны — до 25 мм;
длина ступени в среднем 350 мм;
толщина листа — до 0,9 мм, чаще используются листы с толщиной 0,4—0,5 мм. Ширина и длина — 1180х4000 мм.

Популярность металлочерепицы данного бренда обусловлена еще и тем, что имеет большую гамму цветовых решений. Покрытие Polyester обеспечивает сохранность и целостность металлического листа до 30 лет, внешнего вида — до 10 лет, что указано в гарантийных документах производителя.

Кроме вышеперечисленных параметров материал имеет следующие характеристики:

пожаробезопасен;
экологически чистый;
стойкий к воздействиям окружающей среды — дождь, мороз, солнце;
небольшой вес, не требует упрочнения стропильных балок;
легкость монтажа, ремонта и замены изношенных или поврежденных листов;
возможность использования в качестве кровли для домов с любым уклоном крыши более 14ои многоуровневых крыш.

Последовательность монтажа кровли

Стропильная система дома выполняется из балок хорошо просушенных, не имеющих трещин, следов гниения и других разрушений. Эта система должна быть установлена с соблюдением всех норм, а именно — выдержаны углы скосов крыши одинаковыми с разных сторон (проверяется при помощи уклономера) и все горизонтали. В случае каких-либо отклонений, необходимо доработать конструкцию и исправить все недостатки, иначе металлочерепица не сможет качественно быть уложена, что приведет к ее быстрому износу.

Между стропильными балками укладывается утеплитель. Он позволит сохранить тепло зимой и не даст возможность раскаляться воздуху в чердачном помещении летом.

Для устранения воздействия, подымающегося с нижних этажей теплого воздуха, на теплоизоляционный материал и деревянные конструкции крыши прокладывается пароизоляционный материал. Он сохраняет несущие конструкции от попадания влаги из помещения.

С наружной стороны крыши на утеплитель укладывается водоотталкивающий материал (пленка, рубероид) для защиты от попадания осадков, задувания ветра и других природных явлений.

Перед началом работ по обрешетке под металлочерепицу Монтеррей необходимо составить ее схему. Обрешетка служит непосредственно для закрепления профлиста на кровле. От правильности ее установки зависит насколько качественно и долговечно прослужит материал, защищающий жилище от непогоды. Шаг обрешетки под металлочерепицу Монтеррей должен соответствовать длине ступени металлического листа, а именно при шаге 350 мм — шаг обрешетки 35 см.

Контробрешетка устанавливается между обрешеткой и гидробарьером для обеспечения вентиляции и предотвращения образования грибка.

Стропила, контробрешетка и обрешетка должны быть из качественной древесины (чаще используется сосна — она удовлетворяет все требования при условии правильной подготовки досок). Поверхность досок должна быть ровной без дефектов, показания влажности — не более 20%. Доски обрабатываются специальными безвредными для человека веществами для отпугивания насекомых и защищающими от негативного воздействия окружающей среды.

Монтаж обрешетки

Доска для обрешетки должна быть следующих размеров:

ширина — 100 мм;
толщина — 30 мм, для нижнего ряда обрешетки (возле карниза) — 45 мм.

Работа по обрешетке крыши начинается снизу и продолжается до самого верха. Между первым и вторым рядом досок должно быть расстояние в 30 мм все последующие ряды на расстоянии шага листа металлочерепицы. В местах около трубы, мансардного окна или ендовах обрешетка делается сплошной. Сплошной обрешетку можно делать по всей крыше, но это экономически нецелесообразно.

К обрешетке листы металлочерепицы крепятся при помощи саморезов с резиновой шайбой. Защитная пленка с профлиста снимается непосредственно перед установкой. Листы необходимо укладывать внахлест друг на друга.

Итог

Установка обрешетки и монтаж металлочерепицы Монтеррей можно провести и самостоятельно, но при этом необходимо понимать всю ответственность. От правильности монтажа слоев кровли зависит сохранение на длительный срок внешнего вида дома и возможность надолго забыть о любых проблемах с кровлей.

Источник: https://stroicod.ru/material/metallocherepica/shag-obreshetki-monterrej.html

Обрешетка под металлочерепицу: правильный шаг и расчет количества — Полимер Профиль

> Документы > Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы1. Стропила2. Гидроизоляция (диффузионная мембрана)3.Контробрешетка (брусок 50х50 мм)4.Обрешетка под металлочерепицу5.Металлочерепица6.Пароизоляция7.Стартовая доска обрешетки8.Карнизная планка9.Вентиляционная лента ПВХ или алюминиевая сетка10.Капельник11. Держатель желоба

12.Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.
Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Профили металлочерепицы	Шаг обрешетки, мм
от низа 1-ой до центра 2-ой доски	от центра до центра последующих досок
Монтеррей	300	350
СуперМонтеррей	300	350
Макси	350	400
Каскад	300	350
МаксиКаскад	350	400
Classic	300	350
Kvinta (Kvinta plus)	300	350
Country (Квинта)	300	350
Quadro profi	300	350
Kamea (Камея)	300	350
Finnera	300	350
Adamante	300	350
Decorrey	300	350
Испанская Дюна	300	350
Андалузия	350	400
Джокер	350	400

Как видно, большинство профилей сводится к двум типам размеров между соседними досками: 350 и 400 мм, которые актуальны в том числе и для модульной металлочерепицы со скрытым креплением (например, Андалузия или Испанская Дюна).

Нельзя увеличивать промежуток между обрешеткой (например, делать расстояние через волну), т.к. возможна деформация кровельного профиля от снежной массы или других механических воздействий.

Схема обрешетки под металлочерепицу от производителей

При устройстве кровли очень важно иметь достоверную и авторитетную информацию по техническим моментам монтажа каждого элемента конструкции. Производители металлочерепицы, как правило, предлагают свою инструкцию с описанием правильного устройства своей продукции. Приведем примеры со схемами обрешетки наиболее известных брендов металлической кровли, представленной на отечественном рынке.

Согласно рекомендациям завода Grand Line, в карнизной области следует установить две доски, на первую прибить небольшой брусок той же высоты, что и основная обрешетка.

Стартовая обрешетка и установка торцевой планки от Grand Line

Обратите внимание, что для надежного крепления торцевой планки следует установить опорную доску выше уровня рядовой обрешетки. Ее высота должна быть примерно равна высоте профиля черепицы.

Аналогичные схемы предлагает Металл Профиль, особенно акцентируя внимание в своей инструкции на монтаж обрешетки в местах ендовы, кровельного ограждения и элементов снегозадержания. Во всех перечисленных случаях сплошная обрешетка обязательна.

Сплошная обрешетка в месте ендовы

Производственная и торговая компания Уникма в своей инструкции по установке металлического профиля обращает особое внимание на крепление кровельных саморезов при неправильной схеме обрешетки (см. изображение ниже).

Крепеж при сплошной обрешетке и обрешетке с неточным шагом

Таким образом можно сделать вывод, что сплошной настил под металлическую кровлю нежелателен. Также следует внимательно соблюдать расстояние между досками.

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном – от воды.

К основным видам таких средств можно отнести:

огнезащитные (антипирены);
биозащитные;
водоотталкивающие;
защищающие от плесени и грибка;
универсальные средства.

Одним из самых популярных и универсальных антисептических средств является “Сенеж”, который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

по материалам https://krovportal.ru

Источник: http://pprof.info/obreshetka-pod-metallocherepitsu-pravilnyj-shag-i-raschet-kolichestva/
