Какой шаг обрешетки под мягкую кровлю?

Обрешетка под мягкую кровлю и шаг под битумную черепицу

Обрешетка под мягкую кровлю имеет свои особенности. Так как такое устройство встречается достаточно часто на строительных просторах нашего государства, то следует выяснить основные нюансы и разновидности материалов для ее изготовления.

Если правильно выполнить такую кровлю, то можно достичь прекрасных технических характеристик, в том числе и устойчивость к природным катаклизмам. Плюс ко всему легкость монтажных работ и низкая трудоемкость процессов не может оставить равнодушным всех современных застройщиков.

В данной статье мы рассмотрим устройство обрешетки под мягкую кровлю и познакомимся со всеми особенностями и нюансами такой конструкции.

Популярные материалы для изготовления обрешетки

Прежде как сделать обрешетку, следует знать, какой материал для ее изготовления лучше выбрать, ведь каждый из них обладает своими индивидуальными техническими характеристиками. На сегодняшний день существует огромное количество вариантов, а самыми полярными среди которых являются следующие виды:

• Для создания обрешетки очень часто используется обрезная калиброванная струганная доска шириной примерно 14 см. Материал обязательно должен быть качественным и надежным. Профессиональные строители рекомендуют заготавливать его заранее;
• Устройство часто делается из деревянного бруска. Стоит отметить, что особое внимание следует уделить влажности дерева, которая не должна превышать 20 % от сухого веса. Во время рабочего процесса размеры брусков могут измениться, поэтому необходимо приобретать их с небольшим запасом;
• Обрешетки для мягкой кровли создают из подкровельного или диффузного пленочного материла. Он положительно сказывается на тепловых и гидроизоляционных показателях;
• С помощью кровельных прогонов можно не только укрепить крышу, но и повысить ее устойчивость и надежность;
• Использование фанеры способствует созданию идеально ровной и гладкой поверхности. Плюс ко всему в таком устройстве абсолютно отсутствуют трещины и щели, что положительно сказывается на герметичности.

Внимание! Обрешетка под мягкую кровлю должна создаваться только из материалов высокого качества и с оптимальными техническими параметрами, иначе можно и не мечтать о долговечной и надежной крыше.

Типы обрешеток для мягкой кровли

Обрешетка крыши под мягкую кровлю создается для того, чтоб обеспечить крепление материалов к основанию поверхности здания. Визуально она напоминает каркас, так как состоит из ряда досок, прикрепленных к стропильной системе. Относительно типа крыши, на которую ее укладывают, она имеет свои особенности,при этом  выделяют два основных типа обрешетки:

• Сплошного типа. Чаще всего такую обрешетку можно встретить в устройстве с мягкими кровельными материалами;
• Разреженный тип. Является оптимальным вариантом для конструкций из шифера, металлочерепицы и других твердых кровельных проектов.

Чаще всего обрешетка под битумную черепицу и другие мягкие материалы производится по технологии в два слоя. Сначала делают один сплошной уровень, для которого используют древесностружечную плиту (ДСП). Стоит отметить, что могут стелить и влагостойкую фанеру. Затем закладывают разреженный слой, сделанный из досок.

Внимание! Такое устройство позволяет повысить эффективность тепло- и звукоизоляции в помещении.

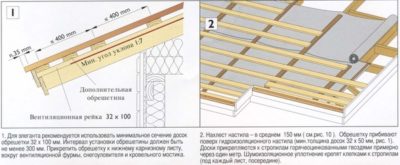

Монтаж обрешетки под мягкую кровлю

Процесс монтажа обрешетки достаточно прост. Для создания качественного и эффективного покрытия необходимо следовать такой последовательности:

• Крепим бруски из дерева снизу вверх к несущим точкам крыши;
• Нижнюю обрешетину прибиваем за карниз доской;
• Затем настилаем подкровельную ленту горизонтально коньку кровли. Вначале мы делаем полосу у карниза, постепенно поднимаясь нахлестом к верху. Для того чтоб облегчить зазор вентиляционной системы ,выполняем фиксирование материала между контробрешеткой брусков и стропилом;
• После фиксируем первый брусок к самому краю стропил;
• Монтируем второй брусок на расстоянии около 30-35 см от нижней точки первого элемента каркаса;
• Продолжаем установку брусков, выдерживая шаг обрешетки под мягкую кровлю – 37 см. Последний элемент прикрепляем к коньку 20 см гвоздями;

Внимание! Все элементы обрешетки необходимо монтировать в горизонтальном положении. Если выдержать требования относительно дистанции к нижним граням конструкции, то можно добиться отличных показателей прочности и надежности.

Как видим, процесс монтажа не требует особых умений, однако существует множество нюансов, не  придерживаясь  которых  можно испортить покрытие. Лучше всего найти себе в помощники специалиста.

Правила монтажа обрешетки относительно угла

Прежде чем написать данный раздел, мы просмотрели множество видео  и выделили основные правила, которые помогут вам создать идеальное устройство крыши. Обрешетка для мягкой кровли должна создаваться с учетом таких нюансов:

• Для крыш с углом меньше 10 градусов необходимо делать обрешетку сплошного типа. Для этого лучше всего использовать влагостойкую фанеру;
• Если же угол варьируется от 10 до 15 градусов, то обрешетку делают с шагом 45 мм. Для создания устройства оптимально использовать брус и водостойкую фанеру. Направлять конструкцию следует параллельно карнизу постройки;
• Если величина угла превышает 15 градусов, то шаг следует увеличить до 60 см. Для создания конструкции лучше всего подойдет брус, размером 45 на 50 мм;
• Следует устанавливать дополнительный брус в тех местах, где будет крепиться ендовы и конек.

Лучшим материалом для изготовления обрешетки под мягкую кровлю следует считать калиброванную доску. Благодаря равным величинам толщины получается ровный стык и удается избежать ступенчатой конструкции. Практический опыт доказал, что такие поверхности способны служить намного дольше, чем кровли с неровностями. Именно по этой причине застройщики приобретают качественный материал и стараются максимально точно состыковать доски.

Внимание! Лучшей древесиной для этих целей считаются хвойные породы, которые радуют и стоимостью, и прекрасными техническими характеристиками.

Рекомендации относительно нагрузки и параметров обрешетки

Оптимальным шагом при создании обрешетки под мягкие материалы кровли считается величина, не превышающая 10 см. Данная норма вызвана определенными характеристиками изделий. Для сплошного слоя идеально подходит калиброванная обрезная доска, о которой уже упоминалось выше. Также помогут создать идеальную ровную поверхность без швов – водостойкая фанера и листы ДСП. Следует учитывать, что данный слой должен плотно крепиться к доскам и иметь влажность, не превышающую 20 %. При создании конструкции  обращаем внимание, чтобы ее прочность соответствовала нагрузке, которая будет на нее давить:

• Учитывайте возможную нагрузку от снежных покровов;
• Рассчитайте нагрузку, которая создается от материалов кровли.

Относительно этих показателей определяются необходимые параметры обрешетки. Таким образом, если шаг укладки около 50 см, то следует использовать доску с толщиной не менее 20 мм, а при шаге – 120 см – не менее 30 мм. Стоит отметить, что одной из особенностей мягкой кровли считается устойчивость к биологическим поражениям, однако это не касается дерева, из которого сбивают обрешетку. По этой причине рекомендуется выполнять специальную обработку антисептиками, которые уберегут конструкцию от грибков.

Особенности установки капельника

Капельник считается важным элементом в устройстве обрешетки под мягкую кровлю, так как отвечает за защиту от неблагоприятного воздействия влаги. Изгиб изделия зависит от угла наклона крыши, его величина варьируется от 100 до 130 градусов. Крепят капельник на край крыши, вертикально направляя его вниз, чтоб вода стекала на землю. Среди особенностей следует выделить такие характеристики:

• Для изготовления капельника используют оцинкованную сталь, которая не имеет склонности ржаветь;
• Для того чтоб не портить эстетический вид здания, цвет капельника следует подбирать под оттенок крыши;
• Чтобы полностью защитить кровлю и фасад, следует протянуть капельник по всему периметру постройки;
• Устройство способно обеспечить защиту от ветровых потоков.

Вот мы и познакомились со всеми особенностями создания обрешетки для зданий с мягкой кровлей. Следуйте всем советам и рекомендациям,  и у вас обязательно все получится!

Источник: https://build-experts.ru/obreshetka-dlya-myagkoj-krovli/

Обрешетка под мягкую кровлю

Чтобы кровельный материал не протекал, он должен быть плотно уложен к опалубке, поэтому обрешетка под мягкую кровлю не должна иметь неровностей, все ее стыки необходимо идеально подогнать друг к другу. За качество крыши «отвечает» не только кровельное покрытие, но и материал для обрешетки крыши.
Деревянная обрешетка крыши под мягкую кровлю, обычно представляет собой ровную поверхность, собранную из обрезной доски с очень плотным шагом монтажа.

Полу- или необрезанную доску не рекомендуется использовать под гибкую черепицу. Подобное упущение может стоить даже вторичного перекрывания всей крыши.

Больше всего для изготовления «мягкого» опалубка подходят калиброванные доски. Понятно, что используя пиломатериалы разной толщины трудно рассчитывать на идеальную ровность основания, скорее всего, в результате получится ступенчатая поверхность. Если даже удастся уложить на нее битумную черепицу, послужит она явно недолго.

Для опалубка верхней ограждающей конструкции может быть использована также многослойная влагостойкая фанера, ДВП или ОСП – это материалы, которые к тому же будут задерживать влагу.

Требования к устройству обрешетки под мягкую кровлю ↑

Устройство обрешетки под мягкую кровлю нужно выполнить так, чтобы позволить ей выдерживать нагрузки кровельного покрытия, не вызывая деформации поверхности. В связи с этим принимая во внимание такие нагрузки на крышу, как массу покрова снега, эффективную толщину для пиломатериала опалубка или для фанеры рассчитывают, взяв за основу шаг стропил. Например, в конструкции с шагом стропил в 500 мм для основы используют обрезную доску толщиной 20 мм либо плиты ОСП толщиной 10 мм, а при шаге 1200 мм толщина материала составит, соответственно 30 и 20 мм.

Обрешетка под мягкую кровлю должна быть неподвижно закреплена, быть прочной и гладкой иметь ветходы. Ее влажность до монтажа, согласно СниП, не должна превышать 20%, то есть 1/5 сухого веса.

Особенности основания под битумную черепицу ↑

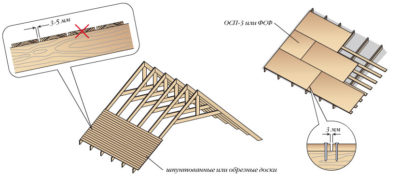

Чтобы получить сплошное покрытие, деревянную основу монтируют в два слоя. В результате поверх стропильной конструкции получают сплошной настил, который отличается гладкостью и ровностью. Чтобы в подобном кровельном покрытии не появились перегибы или возникло излишнее трение, конструкция основания должна быть лишена острых углов и всяких изломов.

Потому так важно, чтобы в процессе подготовки и подгонки материалов основания все ее линии получились сглаженными, без углов. Для построения такой конструкции ширина обрезной доски должна быть порядка 140 мм. Таким образом,

• основу делают двухслойной, и при этом покрытие должно получиться сплошным;
• настил основания должен получиться ровным и идеально гладким;
• в конструкции не должно быть изгибов или острых углов, которые могут вызвать трение кровельного материала;
• следует учесть, что в процессе хранения доска может начать коробиться, а это, в свою очередь, вызовет образование на ее поверхности лотков и горбов, иначе говоря, желоба и выпуклости. Для правильного устройства крова пиломатериал на опалубку рекомендуется укладывать лотком вверх. Тогда влага, просачивающаяся через кров, получит возможность стекать вниз по лотку. Иначе, единственным путем стекания воды останутся стыки, и она таким образом просочится в подкровельное пространство.
• шаг обрешетки под мягкую кровлю зависит от наклона крыши и силы ветров в районе расположения дома, от того степени парусности устройства самой битумной черепицы. Сила ветра и шаг основы связаны обратно-пропорциональной зависимостью: чем ветер сильнее, тем меньше должен быть шаг основы для гибкой черепицы, и, наоборот, чем он меньше, тем шаг основы больше. Обычно величина шага основы для битумной черепицы может колебаться в районе 50-100 см.

Этапы устройства обрешетки для мягкой крыши ↑

Для изготовления обрешеточного настила используют следующие материалы:

• специальную кровельную фанеру,
• обрезную доску, желательно из хвойных пород,
• гвозди для крепежа.

Монтажные работы начинают с устройства первого, рабочего слоя основания, деревянные бруски которого крепят к несущей конструкции, стропилам, снизу вверх. От того, насколько ровным и гладким получится этот слой, зависит состояние самой гибкой черепицы в дальнейшем. Она не должна претерпевать трение и перегибы.

На торцах основания лобовые доски максимально закругляют, чтобы обеспечить плавный, без каких-либо изгибов и переломов, переход кровельного материала. То есть практически монтаж основания начинают с возведения каркаса, который должен иметь повышенную прочность и надежность.

Затем приступают к устройству следующего сплошного слоя, финишного – укладке кровельной фанеры. Предварительно ее необходимо пропитать специальным гидроизолирующим составом.

Возможно, этого будет недостаточно, чтобы обеспечить качественную гидроизоляцию, поэтому рекомендуется поверх гидроизолированной фанеры уложить дополнительный слой гидроизоляции.

Для дополнительного гидроизоляционного слоя обычно используют битумную мастику. Следом, для усиления теплоизоляции крыши, на основание можно уложить паронепроницаемую пленку.

Важно, чтобы все бруски обрешеточного настила были установлены в строго горизонтальном положении.

Обрешетка под мягкую черепицу: варианты устройства ↑

Основных технологий монтажа обрешетки существует несколько. Самой простой из них является сплошная обрешетка под битумную черепицу, которую укладывают прямо на стропила. Эта технология из-за ее недостаточной эффективности применяется не так часто. Значительно больше распространен способ, при котором сначала под углом или параллельно коньку на стропила закрепляют брусья или доски, после чего устанавливают на них фанеру или OSB.

По другой методике ее крепят на брусья контробрешетки, которые зафиксированы на стропилах, параллельно последним. Благодаря такой основе под сплошную обрешетку формируется вентиляционный зазор, начинающийся от карниза. Воздух, «обогатившийся» влагой, через конек выводится наружу. Это дает возможность поддержать оптимальную влажность покрытия обрешетки и других элементов крыши из дерева и уберечь их от загнивания и других повреждений. Конфигурация подобного рода также дает возможность установки слоя утеплителя и супердиффузионной мембраны, укладываемой на стропила.

Есть еще один существенный момент, если обрешетка под гибкую черепицу будет установлена с погрешностями, то производитель кровельного материала, несмотря на изъяны поверхности кровли, вправе отказаться от выполнения гарантийных обязательств.

Какой материал выбрать ↑

Кровельная фанера
Водостойкая фанера – один из самых распространенных материалов для сплошной обрешетки. Она – влагостойкая и гибкая. К этим характеристикам стоит добавить также многослойность покрытия, чтобы понять чем обусловлены высокие функциональные качества такой обрешетки и долгий срок ее службы.

Оптимальным типом фанеры, который используют для сооружения обрешетки, считается фанера ФСФ. Она –

• изготовлена из хвойных деревьев;
• имеет высокую прочность, в том числе и на изгиб;
• влагостойкая;
• устойчива к агрессивным средам;
• имеет относительно небольшой вес;
• благодаря обработке специальными составами, обладает достаточно хорошими огнеупорными и антисептическими свойствами.

Плиты OSB-3
По структуре плит OSB принципиально отличается от фанеры или ДСП. Компьютеризация технологического процесса прессования максимально снижает разнотолщинность ОСП, поэтому обрешетка под битумную черепицу из этих плит очень эффективна. Они –

• влагостойкие;
• не деформируются, не коробится от влаги;
• достаточно стойки к снеговым и ветровым нагрузкам;
• имеют малый вес;
• образуют гладкую, идеально ровную поверхность.

Для установки каркаса под мягкую кровлю используют также отсортированные по толщине шпунтованные или обрезные доски из хвойных деревьев, влажность которых не превышает 20%.

Обрешетка для гибкой черепицы: грамотная установка ↑

При ее устройстве необходимо полностью исключить вероятность возникновения острых изломов и углов, иначе не избежать излишнего перегиба и трения кровельного материала.

В обязательном порядке проводится подгонка материалов, которые используются при устройстве обрешетки под мягкую черепицу – ее все линии необходимо максимально сгладить и сдать «мягкими».

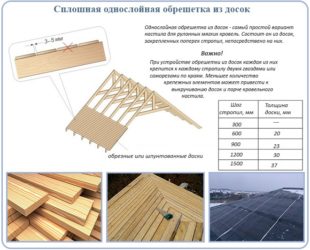

При использовании обрезной доски шаг обрешетки под гибкую черепицу должен равняться 3–5 мм. Укладывают доски с учетом направления фрагментов годовых колец. Они должны быть направлены выпуклостями вверх. Почему это так важно? Если ее «поведет», то доска начнет разгибаться и, заполнив промежуток между решетинами, окажет на кровлю минимальное воздействие. В противном случае выгибание пройдет «горбом», что полностью изуродует поверхность кровли.

В качестве дополнительной меры, крепеж влажной доски лучше осуществлять двумя саморезами с каждой стороны.

Укладку фанеры производят продольной стороной параллельно коньку.

Очень важно, чтобы стыковочные швы не стали продолжением друг друга.

Фанерные листы поэтому рекомендуется укладывать «вразбежку». Расстояние между соседними листами должно составлять примерно 2 мм. Это позволить избежать вспучивания листов при наборе влаги.

При монтаже в холодное время года зазор между плитами OSB-3, как и листами фанеры необходимо оставить минимум в 3 мм, чтобы компенсировать линейное расширение в теплое.

Крепеж листов фанеры выполняют при помощи ершенных гвоздей или саморезов. Шляпки крепежных элементов при этом полностью утапливают, чтобы защитить верхнее покрытие от повреждения. Крепление производят ориентировочно с шагом 15 см с обязательным закреплением краев листов.

Толщина фанерных листов должна соответствовать шагу стропил, обрешетки или контробрешетки:

На установленную сплошную обрешетка обязательно настилают подкладочный ковер, и только потом гибкую черепицу .

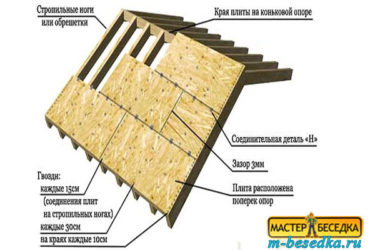

Монтаж листов ОСП-3 также выполняют в шахматном порядке, с разбежкой швов, и крепят при помощи спиральных гвоздей (длина 5,1 см), кольцевых гвоздей (4,5 – 7,5 см) или саморезов. Их прибивают на стропильных ногах или контробрешетке с шагом 30 см, в местах же соединения плит, соответственно, – 15 см на расстоянии от их краев не менее 10 мм.

Плиты укладывают самое меньшее на двух опорах, причем их соединение должно также прийтись на опоры.

stylekrov.ru

Как укладывать ОСБ на крышу

Опилочно-стружечный материал является отличным кровельным покрытием в стропильной системе. Отличительные особенности данного строительного изделия — ровная поверхность, повышенная твердость и долговечность.

Шаг обрешетки под мягкую кровлю

Панели больших размеров позволяют легко и быстро осуществить монтаж, если придерживаться практических рекомендаций при укладке. ОСП часто используют для покрытия в качестве чернового основания, на которое планируется укладка основного материала: шифер, металлочерепица и другие варианты.

Отличительные особенности ОСП 3

При отделке используйте OSB для кровли третьего класса, который имеет ценные отличительные характеристики:

• Повышенная влагостойкость (материал сохраняет свои свойства, находясь в воде около 24 часов);
• Легкий распил без крошения стружки и откалывания острых углов, отсутствие сучков;
• Высокая прочность.

Изделие не привлекает внимание мелких грызущих насекомых из-за различных пропиток и наполнителей.

Технология монтажа крыши

Удостоверьтесь в ровности стропил, в противном случае укладка будет проведена некачественно. Не следует осуществлять монтаж в дождливую погоду либо при очень низких температурах зимой. ОСП размещаются строго в шахматном порядке текстурой вверх, что существенно повлияет на более надежное передвижение строителей по поверхности кровли. Для облегчения работы следует прикрепить лестницу для ходьбы, которая позволит снизить нагрузку на всю конструкцию крыши. После соблюдения основных технологических правил, приступайте к монтажу:

1. Укладывать листы следует строго по стропилам: края ОСП должны полностью размещаться на лагах.
2. Подготовленные панели крепятся саморезами с шагом друг от друга в диапазоне 15 до 30 см.
3. Между плитами обязательны зазоры, которые заполняются монтажной пеной, битумной мастикой и другими водонепроницаемыми смесями. Оставляйте расстояние между трубами и дымоходами, а швы следует заполнять качественными теплоизоляционными материалами.
4. По завершению работы пропитайте поверхность строительным антисептиком. Это обеспечит вашей крыше дополнительную безопасность: защиту от грибка, санацию пораженной древесины.

Проведение монтажных работ может отличаться в зависимости от типа используемой кровли. При укладке мягкой битумной кровли позаботьтесь о сглаживании углов листами OSB. В дальнейшем такая профилактика предотвратит её возможное перетирание. Используя рулонное покрытие, тщательно ввинчивайте шляпки саморезов в плиту — данная процедура препятствует порче лицевого покрытия.
Крыша из оцинкованной листовой или рулонной стали требует использования сплошной обрешетки, то есть когда размер зазора между плитами составляет не более 1 см. Разреженная обрешетка (зазор более 1 см) может быть использована при укладке металлочерепицы.

Если как укладывать ОСБ известно только теоритически, настоятельно советуем доверить работу опытному мастеру либо понаблюдать за его деятельностью. Монтаж укладки плиты ОСБ достаточно трудоемкий и требует предельной точности в измерениях и практических навыков. Не рекомендуется стелить фанеру вместо ОСП. Такой способ убыточен, в частности из-за различной восприимчивости материала к перепадам температуры и влажности.

Комментариев пока нет!

Источник: https://astgift.ru/obreshetka-pod-mjagkuju-krovlju-5/

Шаг обрешетки под мягкую кровлю — Справочник домашнего мастера

Обрешетка под мягкую кровлю – это специальный элемент конструкции, служащий для крепления кровельных материалов к основным элементам крыши. Технологически она является рядом досок, которые крепятся к стропильной системе. В зависимости от типа крыши и кровельных материалов, она может быть двух типов :

• сплошная – для мягких кровельных материалов;
• разреженная – для шифера, металлочерепицы и других твердых покрытий.

Обрешетка крыши под мягкую кровлю выполняется в два слоя :

1. Разреженный, который выполняется из досок.
2. Сплошной, выполняется из древесностружечной плиты (OSB) или влагостойкой фанеры.

Стоит отметить, что сплошная обрешетка дополнительно выполняет функции теплоизоляции и звукоизоляции.

Основные правила выполнения обрешетки

Обрешетка под мягкую кровлю выполняется с соблюдением следующих правил :

• если угол ската крыши находится в диапазоне от 5 до 10°, тогда она выполняется в виде сплошного настила из влагостойкой фанеры или досок;
• если угол наклона крыши находится в диапазоне от 10 до 15°, тогда она выполняется с применением бруса 45×50 миллиметров, влагостойкой фанеры и направлением параллельным карнизу с шагом 45 сантиметров;
• при величине угла уклона более 15° в конструкции обрешетки применяют брус 45×50 миллиметров, но с шагом 600 миллиметров;
• в зоне крепления ендовы и конька применяют монтаж дополнительного бруса.

Самым лучшим вариантом для обустройства обрешетки мягкой кровли принято считать калиброванные доски. Это связано с тем, что при использовании разных по толщине досок, трудно добиться ровной поверхности на стыке и обрешетка в данном случае получится ступенчатой.

Уже проверено многолетним опытом эксплуатации, что в местах с неровной поверхностью обрешетки срок службы мягкой кровли заметно меньше.

Ступенчатый перепад уровня досок по высоте является недопустимым, поэтому при обустройстве кровли применяют качественные строительные материалы и тщательно подгоняют их стыки.

Рекомендуется для досок использовать хвойные породы деревьев, которые имеют низкую стоимость и отменные эксплуатационные характеристики.

Шаг обрешетки под мягкую кровлю составляет не более 100 миллиметров, что обусловлено эксплуатационными характеристиками кровельных материалов. Сплошной слой выполняется из калиброванной обрезной доски, влагостойкой фанеры или древесностружечной плиты (OSB). Сплошной слой должен прочно крепиться к доскам, иметь влажность не более 20%. Прочность обрешетки должна соответствовать нагрузкам, которые она должна воспринимать от следующих воздействий :

• нагрузки от снежного покрова;
• нагрузки от кровельных материалов.

В зависимости от этих факторов рассчитываются наиболее оптимальные параметры конструкции крыши. Например, при шаге стропил 500 миллиметров для строительства обрешетки используется доска с толщиной 20 миллиметров или влагостойкой фанеры толщиной 10 миллиметров. При шаге стропил 1200 миллиметров используют доски толщиной 30 миллиметров или влагостойкую фанеру толщиной 20 миллиметров.

Мягкая кровля очень устойчива к грибкам и плесени, но этого нельзя сказать о древесине, из которой изготавливается обрешетка. По этой причине особое внимание уделяется предварительной антисептической обработке всех деревянных конструкций.

Установка капельника

Одним из важных элементов обрешетки для мягкой кровли является капельник, который защищает карнизы от негативного влияния влаги. Так как именно на карнизах влага способствует гниению деревянных элементов конструкции и их разрушению. В зависимости от угла наклона скатов крыши капельник может иметь изгиб от 100 до 130°.

Крепление капельника производят на самом краю крыши, ему придают строгое вертикальное направление вниз, что обеспечивает стекание воды непосредственно в водосточный желоб. Помимо защитных функций капельник создает эстетичный внешний вид кровли и способствует увеличению её срока службы.

Основными особенностями капельника являются :

• материалом для его изготовления служит оцинкованная сталь со слоем специального покрытия, увеличивающая антикоррозионные свойства капельника;
• цвет капельника должен соответствовать цвету крыши, чтобы не портить эстетический вид;
• установку капельника производят по всему периметру здания, что дает возможность полностью защитить кровлю и фасад от вредного влияния воды;
• помимо влагозащитных свойств капельники придают кровле дополнительную защиту от ветра.

Технология монтажа капельника

При монтаже капельника придерживаются следующих основных правил :

• его основание крепится к обрешетке, а нижний край направляют на водосточный желоб;
• крепление капельников между собой производят внахлест;
• для защиты краев обрешетки дополнительно устанавливают фронтовые планки;
• после этого выполняют установку ковра, края которого обрабатывают мастикой, что позволяет улучшить сцепление с поверхностью крыши;
• сверху капельника производят монтаж мягкой кровли.

Обобщенные выводы

Обобщая все вышесказанное, устройство обрешетки под мягкую кровлю выполняется по следующим правилам :

1. Обрешетка выполняется в два слоя, которые образуют единое сплошное покрытие.
2. Сплошной настил должен быть абсолютно ровным и гладким.
3. Все изгибы и острые углы в конструкции обрешетки следует удалить, чтобы избежать трения и перегибов мягкого кровельного материала.
4. Оптимальная ширина обрезной доски для изготовления обрешетки составляет 14 сантиметров.
5. Укладка досок производится лотком вверх, что позволяет избежать стекания воды в подкровельное пространство.
6. Концы торцевых досок следует тщательно закруглить – это поможет избежать резких перегибов материала.
7. Все деревянные конструктивные элементы обрешетки должны быть обработаны антисептическим составом.
8. Шаг обрешётки под мягкую кровлю зависит от максимальной силы ветра на определенной местности и угла наклона крыши. Чем больше сила ветра, тем меньше шаг обрешетки, и наоборот.
9. Между плитами влагостойкой фанеры или древесностружечной плиты (OSB), которые составляют сплошной слой, следует оставлять зазор в 1 сантиметр. Он необходим в случае разбухания данных материалов от попадания влаги.
10. Для защиты деревянных элементов обрешетки от влияния атмосферных осадков необходимо обязательно выполнять установку капельника.

Похожие новости

Источник: http://krovlya-mp.ru/shag-obreshetki-pod-myagkuyu-krovlyu.html

Обрешетка под мягкую кровлю

Сделайте кровлю из гибкой черепицы – и у вас будет самый нарядный дом во всей округе. Мягкая кровля прослужит полвека, не теряя прекрасного вида и эксплуатационных свойств, если ее правильно уложить. Самое важное – обрешетка, основа для покрытия.

Какая должна быть обрешетка для мягкой кровли?

Технология обрешетки под мягкую кровлю

Материал мягкий, под него нужно сплошное основание. Для устройства обрешетки под мягкую кровлю используется фанера, доски или листы OSB. Есть несколько способов монтажа:

• фанеру кладут прямо на стропила. Этот способ наименее эффективен: сокращается пространство между покрытием и утеплителем, ухудшается вентиляция под кровлей, не отводится конденсат. Влага разрушает и утеплитель, и фанеру, и само покрытие. Битумная черепица – очень герметичный и абсолютно не дышащий материал, пренебрегать вентиляцией ни в коем случае нельзя;

• перед укладкой фанеры параллельно карнизам или диагонально крепят доски контробрешетки. Этот способ тоже не слишком оптимален;

• самый правильный и распространенный способ – контробрешетку под мягкую кровлю устанавливают на стропила вдоль них. В этом случае вентзазор получится идеальный, ничто не будет препятствовать току воздуха под фанерой от карниза до конька. А на коньке стоит специальный вентилирующий элемент – аэратор, через него влагонасыщенный воздух выводится из-под крыши наружу.

Схалтурить здесь нельзя: вы получите не слишком качественную крышу, а производитель откажется от гарантии на материал, поскольку вы выполнили монтаж без соблюдения технологии. Выбирайте третий вариант, не ошибетесь.

Влагостойкая кровельная фанера

Материал многослойный, гибкий. Удобно монтировать, долго служит.

Подойдет марка ФСФ – фанера из древесины хвойных:

• пластичная:
• прочная на изгиб;
• водостойкость противодействует размоканию и гниению;
• плотность хвойных достаточно низкая (по сравнению с дубом и другими твердыми породами), листы легкие;
• в процессе изготовления листы обрабатывают комбинированными составами, включающими в себя антисептики и антипирен. Фанера защищена от возгорания и грибковых организмов;
• хорошо сопротивляется агрессивным средам.

OSB

Это усовершенствованный аналог всем известных ДСП, принципиально отличающийся от них по эксплуатационным свойствам. Прессовочным процессом управляет компьютер, это позволяет изготовить плиты, равномерные по толщине. На такой обрешетке не будет перепадов и воздушных пустот под покрытием.

Свойства плит:

• влагостойкость. Не промокают, а значит, не деформируются при высыхании;
• прочность. Конструкция выносит большие ветровые и снеговые нагрузки;
• небольшой вес.

Доска, шпунтованная или обрезная

Если вы хотите выполнить монтаж обрешетки под мягкую черепицу из этого материала, нужно выбрать хвойные доски с влажностью не больше 20 процентов и отсортировать их по толщине.

Нужную толщину материалов определяют в зависимости от шага стропил и контробрешетки:

• при шаге стропил 30 см следует брать фанеру или плиты 9 мм, доска не подойдет;
• шаг 60 – 12 мм или доска 20;
• 90 – 18 и 23;
• 1,2 метра – 21 и 30;
• 1,5 метра – 27 и 37.

Как сделать обрешетку под гибкую черепицу?

Сплошная обрешетка кровли под мягкую черепицу должна быть идеально ровной, углы и изломы исключены: в противном случае покрытие будет тоже перегибаться, это приведет к излишнему трению и быстрому износу. Схема обрешетки под гибкую черепицу – укладка в шахматном порядке, с разбежкой стыков.

Источник: https://reminform.com/shag-obreshetki-pod-myagkuyu-krovlyu/

Подбор материалов

Мягкая кровля может достаточно быстро деформироваться. Для предотвращения таких ситуаций обрешетка должна иметь максимально ровную поверхность. Лучше исключить все впадины и неровности. Идеальными для опалубки являются такие материалы:

• доска из массива;
• фанера;
• OSB.

Кровельную фанеру производят из шпона хвойных пород. Она отличается хорошей влагостойкостью и достаточно высокой прочностью. Ее поставляют на рынок уже обработанной различными пропитками, которые исключают гниение и воспламенение строительных элементов. Благодаря ровной поверхности такие плиты идеально подходят для битумной черепицы и рубероида. Укладывается фанера достаточно легко и быстро.

Плиты OSB являются изделиями, выполненными из стружки крупных размеров. В качестве связующего элемента в них помещается синтетическая смола. Цена на такой материал ниже, чем влагостойкой фанеры.

Меньше подходят для обрешетки под мягкую кровлю обрезные доски. Монтаж конструкции, которая сколочена из такого материала, требует выполнения определенных правил. Это обусловлено тем, что в процессе эксплуатации доски могут деформироваться под воздействием влаги. Крепление таких элементов в сравнении с фанерой также затруднено.

Основные правила

При выполнении каркаса под мягкую кровлю требуется соблюдать такие правила:

• при угле ската крыши 5- 10 градусов необходимо сделать ее сплошным настилом из досок или фанеры;
• если уклон крыши составляет 10- 15 градусов, лучше использовать бруски 45х50 мм и фанеру;
• при скате более 15 градусов конструкция обрешетки выполняется из брусьев 15х50 мм, с шагом 60 см;
• в местах крепления конька и ендовы необходимо установить дополнительный брус.

Чтобы опалубка получилась максимально ровной, стоит обратить внимание на калиброванные доски. Они позволяют создать идеальные условия для монтажа мягкой черепицы. Если толщина элементов опалубки будет разной, возможно повреждение покрытия. Также каркас может получиться ступенчатым.

Совет! При таком типе обрешетки срок службы мягкой кровли существенно сокращается. По этой причине лучше выбирать для монтажа только качественные материалы, а стыки подгонять как можно тщательнее.

Доски стоит выбирать из хвойных пород деревьев. Такие изделия обладают невысокой стоимостью и отличными эксплуатационными характеристиками.

Опалубка должна выполняться с шагом не больше 100 мм. Элементы, набиваемые сплошняком, должны отвечать определенным показателям влажности – не более 2%. Прочность каркаса должна быть соответствующей нагрузкам, воспринимаемым от:

• материала кровельного покрытия;
• снега.

В зависимости от таких факторов необходимо рассчитать нужные характеристики конструкции крыши. К примеру, при стропильном шаге 50 см для опалубки лучше выбрать доски 20 мм. Если шаг стропил равен 120 см, стоит применять бруски не тоньше 30 мм или фанеру 20 мм толщины.

Особенности возведения стропил

Если мауэрлат установили правильно, монтаж стропил, которые подготовлены по шаблону, даже в случае с фигурными крышами будет достаточно простым. Под гибкую черепицу лучше выполнять двойную обрешетку. Также стоит позаботиться, чтобы было гладкое основание. Другие особенности выполнения стропил:

• влажность деревянных элементов – не более 20%;
• при расчете расстояния между стропильными ногами стоит принимать во внимание толщину фанеры;
• если шаг равен 100 см, OSB должен быть не менее 20 мм, а бруски не тоньше 25 мм.

Также необходимо понимать, что брус поддерживает плиты или фанеру в оптимальном положении. Если сделать слишком большой шаг обрешетки под мягкую кровлю, панели (ОСБ, фанера) начнут гнуться. Крыша может делаться достаточно быстро при условии выбора технологии монтажа в соответствии с материалом покрытия.

Сплошной каркас

Как сделать обрешетку под мягкую кровлю из фанеры или ОСБ? Крепление листового материала осуществляется на саморезы. Также могут использоваться спиральные гвозди. ОСБ можно монтировать на кольцевые гвозди длиной 4,5- 7,5 см. Шаг между крепежом не должен быть больше 30 см. Головки гвоздей необходимо утапливать в толще материала. В противном случае они могут повредить кровельное покрытие.

Выполняя монтаж листового материала, стоит помнить, что между панелями нужно оставлять зазоры в 2 мм. В случае с плитами OSBэтот показатель повышается до 3 мм. Такая мера обусловлена способностью материалов набухать при повышении влажности. Если сложить листы вплотную, возможно коробление покрытия.

Когда укладывается фанера или ОСБ, стоит учесть, что листы должны монтироваться на 3 опоры минимум. Стыкуются они только на деревянных элементах. Шаг забивки гвоздей должен составлять 30 см.

Фанера крепится к коньку длинной стороной. При этом каждый элемент необходимо сместить на ½ длины относительно других.

Дощатый каркас

Дощатый каркас для мягких кровельных покрытий должен отличаться максимальной ровностью. Такого требования можно добиться, только если тщательно подбирать элементы по толщине. Крепятся элементы на оцинкованные гвозди. Их забивают возле каждой кромки в месте, где пересекаются стропила. Для исключения коробления кровли необходимо следовать таким правилам:

• Расстояние между досками стоит делать не менее 3 мм.
• Во время раскладки брусков стоит смотреть на годовые кольца на спиле. Монтаж всегда осуществляется округлостью вверх.
• Дощатый каркас осуществляется от свеса к коньку.

Устройство обрешетки под мягкую кровлю выполняется довольно просто. Для этого следует определиться с материалами, рассчитать расстояние между досками первичной опалубки, а также учесть нагрузку на крышу. Только при учете таких показателей можно провести правильный монтаж кровли.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/material/myagkaya-krovlya/pravilnaya-obreshetka-pod-myagkuyu-krovlyu.html

Обрешетка под мягкую кровлю своими руками

Мягкая кровля – это далеко не один кровельный элемент. Понятие включает в себя группу особых кровельных материалов, которые, как понятно из названия, имеют мягкую структуру. Сюда входит битумная и мягкая черепица, рубероид, направляемые рулонные покрытия и т. д.

Хотя внешне все они могут отличаться, но они сделаны на одной основе – из модифицированного битума. Именно он делает готовую продукцию мягкой и гибкой. Исходя из этого, логично заменить особенность такой крыши: изделия не могут держать жесткую форму сами по себе, без вспомогательных элементов. То же касается и выдерживания нагрузок.

Чтобы крыша полноценно выполняла свои функции, важно правильно сделать основание под нее.

Каркас должен быть жестким и прочным. Именно обрешетка под мягкую кровлю создает такие условия. Но, она отличается от обычного основания. Чем? В чем ее особенность и как сделать качественное основание? Давайте узнаем.

Какая она, обрешетка под кровлю

В целом различают два вида основания под кровельный материал:

Разреженное основание.

Сплошное основание.

Какая между ними разница? Разреженное основание– это конструкция из досок, которые набиваются на стропила. При этом, устраивая такую обрешетку, важно соблюдать шаг (расстояние) от одной планки к другой. В среднем он составляет 20–55 см. Все зависит от типа крыши, волны и т. д. Но, такое основание подходит только для жестких покрытий. Они не провисают и ровно держаться на крыше. На фото видно как выглядит эта обрешетка.

А вот обрешетку под мягкую кровлю нужно делать сплошной, так как при обычной основе она будет свисать. Все дело в гибкой структуре. В качестве основы может служить сплошной настил из досок, плит ОСП и влагостойкой фанеры. Шаг обрешетки под мягкую кровлю отсутствует, но между рейками можно сделать небольшой вентиляционный зазор, ширина которого не превышает 1 см.

Только такое основание подходит для этого типа крыши.

Обратите внимание! Так как слой получается сплошной, то расходников потребуется намного больше. Это, соответственно, делает устройство кровли намного дороже, чем обычной.

Разновидности обрешетки

Если со сплошным настилом все понятно, то важно заметить, что конструкция может делаться не только в один слой. Различают два вида сплошной обрешетки:

Настил в один слой. Это одинарная обрешетка, элементы которой закрепляют на стропила параллельно коньку. Создается сплошной слой из тесаных досок, фанеры или ОСП. Но, такой вид обрешетки используют довольно редко. Он подходит для устройства рубероида на крыше.

Настил в два слоя. Вариант предпочтительнее. Его используют чаще всего. В нем сочетаются два слоя из различных материалов. Первый слой – черновой, который, по сути, можно назвать разреженным. Рейки или брусья набиваются на стропила вразгон. На это подготовленное основание выкладывается второй сплошной слой. На него и будет устанавливаться мягкая крыша. Материалы те же: рейки, фанера ОСП. За счет двух слоев под настилом образуется вентиляционный зазор, а также предоставляется возможность сделать качественный и утепленный кровельный пирог. Вот почему строители выбирают именно этот вариант.

С теорией мы разобрались. А что сказать о практике? Как сделать все самому на деле?

Как сделать однослойную сплошную обрешетку

Если сравнивать два этих вида обрешеток, то значительно легче и дешевле сделать этот вариант. Но, он не такой эффективный. Задача заключается в том, чтобы набить покрытие на стропила, без различных дополнительных элементов. Для хоз.конструкций и бюджетного строительства без утепления в самый раз.

Использование реек

Для работы подойдет тес или шпунтованные доски. Категорически запрещается делать настил из необрезных материалов. Все дело в том, что на поверхности мягкой крыши будут видные все неровности и дефекты. Поэтому декоративная сторона сразу скатывается на ноль. Да и изоляция от влаги будет некачественная, что негативно скажется на всей кровле.

Это самая простая обрешетка, в составе которой рейки, набитые поперек стропил.

Какие должны быть материалы для мягкой кровли? Вот требования к рейкам:

• поверхность без сучков, гладкая и ровная;
• ширина – от 10 до 14 см, толщина – 2–3,7 см. Все зависит от стропильного шага. Если он равен до 90 см, то нужная толщина 2 см, ровно 90 см – толщина 2,3 см, при 120 см – 3 см. А если шаг стропил составляет 150 см, толщину нужно 3,7 мм;
• влажность реек – 20% и не больше, чтобы материал не рассыхался, и крепления не выпадали;
• элементы важно обработать антисептиком.

Устройство обрешетки под мягкую кровлю состоит в том, чтобы закрепить материалы на стропила. Работы нужно выполнять от свеса, продвигаясь к коньку. Стыки досок делают на стропилах, а крепежные элементы забивают ближе к кромке. Между планками делают вентиляционный зазор.

Использование щитов

Значительно проще и быстрее работать со щитовыми материалами (фанера, ОСП). Они гибкие, влагоустойчивые и долговечные. Поверхность получится идеально ровной. На фото детально показано, как выглядит такая крыша и как сделать обрешетку.

Каким должен быть материал:

• влагоустойчивым;
• рекомендуемая толщина от 0,9 до 2,7 см. Если шаг стропил до 60 см – 0,9 см, шаг в 60 см – 1,2 см, шаг в 90 см – 1,8 см, шаг в 120 см – 2,1 см, шаг в 150 см – 2,7 см;
• все нужно обработать антисептиком.

Устройство двойной обрешетки

Это двухъярусная конструкция. Также как и в первом случае, есть два варианта исполнения.

Из досок

В качестве основы и покрытия служат доски. Технологию устройства видно на фото.

Рейки первого ряда должны иметь толщине не меньше 2,5 см, а ширину – 10–14 см. Толщина досок верхнего слоя – 2–2,5 см, а ширина – 5–7 см. Как обычно, пиломатериалы следует заранее обработать антисептиком.

Технология такая: параллельно коньку набивается подложка из досок, шагом в 20–30 см. Поверх основания, по диагонали (45˚) набиваются второй слой из досок. При этом оставляется зазор в 3 мм. Обшивку устраивают начиная снизу, продвигаясь вверх. Настил подходит для рубероида. Для черепицы подходит второй вариант

Из щитов

Это комбинированный вариант, состоящий из подложных досок или брусков, и второго верхнего слоя из ОСП или фанеры. Для холодной кровли технология следующая:

На стропила перпендикулярно прибивают доски с нужным шагом.

Сверху монтируется фанера или ОСП.

В таком случае отсутствует гидроизоляция и утепление. А если же вы хотите сделать правильный кровельный пирог, то здесь немного сложнее.

Вдоль стропил монтируется контробрешетка. Сверху на нее, перпендикулярно первый слой обрешетки из досок. А вот теперь, поверх подложки из досок набивают щиты. За счет контробрешетки создается вентиляционный зазор. При этом на стропила крепят слой гидроизоляции, который и закрепляют контробрешеткой. На схеме ниже показано, как выполняется вся работа.

Подведем итоги

Мягкая кровля на деревянной обрешетке способна прослужить много лет. Она имеет массу преимуществ, среди которых небольшой вес, бесшумность, долгий срок службы и внешний вид. Но чтобы все это воплотить в жизнь, нужно сделать качественную обрешетку, тогда мягкая кровля будет вас только радовать. Хоть и себестоимость будет немного больше, чем для обычной кровли, но вы сэкономите на найме работников и можете сделать все своими руками. Чтобы вам было проще сориентироваться, предлагаем дополнительно просмотреть видео, как выполнить все работы по устройству такой крыши. Тогда задача покажется для вас легкой и быстрой.

Источник: http://obrawa.ru/obreshetka-pod-myagkuyu-krovlyu/
