Какой шаг у металлочерепицы?

Обрешетка под металлочерепицу: устройство, выбор шага, монтаж своими руками

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Устройство крыши из металлочерепицы

Итак, если заглянуть под уложенный лист металлочерепицы, то увидим такую картину:

Вне зависимости от выбранной марки, сам монтаж обрешетки под металлочерепицу обычно производится по одной схеме:

Причем, как мы уже говорили, саму обрешетку делать можно как из дерева, так и из металла:

В качестве деревянной обрешетки для металлочерепицы подходят бруски 50х50 мм или доски 32х100 мм, а металлической – П-образные металлические решетины. И тот, и тот материал хорош, просто кому-то привычнее податливая древесина, а кто-то ценит преимущества контакта металл-металл.

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Как подготовить крышу к укладке обрешетки?

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого  измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

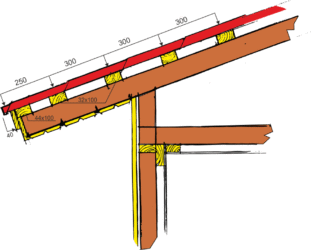

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:

Как правильно уложить первую обрешетину?

Самая нижняя начальная решетина должна быть сечением больше, чем остальные, ровно на высоту поперечной волны металлочерепицы. Потому, что этот брусок вы будете укладывать конкретно под ступеньку металлочерепицы.

Поэтому обычно эта решетина выше других на 10-15 см миллиметров, ее кладут параллельно карнизу, и цепляют за нее первую волну черепицы.

Можно сказать, первая обрешетина — это самый важный элемент! Ведь насколько будет лежать ровно это решетина, настолько же ровно ляжет первый лист, а правильность укладки первого листа всегда бросается в глаза:

Располагайте все последующие бруски необходимо с шагом, равным размеру поперечной волны. Это будет зависеть от того, какой марке металлочерепицы вы отдали предпочтение. Так, для особых профилей с шагом поперечной волны 400 мм расстояние по осям между первой и второй решетиной уже составляет 330 мм, затем 400 мм.

Для черепицы с шагом 300 мм между первой и второй обрешеткой нужно оставлять 230 мм, но все последующие шаги будут составлять 300 мм:

Если же получится так, что этот элемент у вас ляжет криво, скорее всего металлочерепицу вы сможете уложить правильно, но только применяя усилие. Если же вы уложите такую кровлю ровно, укладка будет простой, как у конструктора.

Второй важный момент: само зацепление листа за первую решетину определит свободный вес свес кровли. Поэтому не поленитесь уложить первую решетину ровно – вооружитесь для этого необходимыми инструментами и строительным уровнем:

И если его нужно изменить, тогда вот эту первую обрешетку делайте такой высоты, как и остальные:

Если говорить проще, высоту поперечной доски обрешетки подбирают так, чтобы обрезанный лист металлочерепицы не смог прогнуться при нагрузке. И только у конька настилают двойную обрешетку, чтобы было удобно крепить коньковые элементы. Доски в этом месте должны быть расположены на расстоянии 5 мм друг от друга.

Также заранее просчитайте, где на вашей крыше будут находиться проходные элементы. Это вентиляционные и дымовые трубы, мансардные окна и так далее.

Так, вокруг дымоходов, мансардных окон и в местах ендов у вас должна быть уложена усиленная или сплошная обрешетка:

И, наконец, если вы планируете установить фронтонные свесы, тогда на эту длину необходимо сделать горизонтальные доски обрешетки. По их концам устанавливают усиливающий брусок от конька до карниза. По нему крепят торцевую доску и соединительные бруски, и по ним же делают подшивку свеса. Крепить эту доску нужно на уровне верхнего гребня кровли.

Дальнейшая укладка металлочерепицы уже идет по схеме, которую предлагает конкретный производитель. Старайтесь нигде не гнуть листы и не прижимать их слишком сильно.

Современную модульную металлочерепицу крепить к обрешетке легче, чем цельные листы. Ведь небольшие элементы всегда можно немного сместить, чтобы выровнять шаг:

После того, как будут уложены все листы металлочерепицы, у вас образуется единое покрытие, в котором каждый лист будет соединяться с другими выпуклостями своего профиля. На такую крышу приятно смотреть, ведь любые неровности и перекосы всегда заметны для глаз.

В этом и содержится ответ на вопрос, почему у одних крыша из металлочерепицы теряет свой вид уже в первые 5 лет, огорчает протечками и другими проблемами, а у других выглядит, как новая, даже в самом жестком климате. Действительно, весь секрет – в обрешетке, а это уже говорит о том, что уложить такое кровельное покрытие правильно вы сможете самостоятельно! Главное создать ровное и устойчивое основание, на котором такие хрупкие листы будут зафиксированы максимально надежно.

Мы постарались максимально подробно для вас проиллюстрировать процесс изготовления обрешетки и монтажа металлочерепицы. Возникли ли у вас трудности, когда укладывали этот материал на свою крышу?

Источник: https://KrovGid.com/proekt/obreshetka-pod-metallocherepicu.html

Шаг обрешетки под металлочерепицу

Металлочерепица очень прочна на разрыв при относительно небольшом весе. Сильному ветру достаточно оторвать от обрешетки один небольшой участок кровельного ската для того, чтобы за несколько часов разобрать по листу всю кровлю.

Такого никогда не случится, если обрешетка (то, к чему непосредственно крепятся листы металлочерепицы) была собрана правильно.

Прочитав эту статью, вы сможете проконтролировать правильность подготовки обрешетки под монтаж металлочерепицы и избежать дорогостоящих ошибок.

Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы

При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.

Любой, даже абсолютно белый пиломатериал следует обработать огнебиозащитой на 2 раза, это обеспечит его прочность и долговечность в составе вашей кровли.

Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.

Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из  подкровельного пространства.

«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.

Вид и шаг обрешетки под металлочерепицу

В зависимости от уклона кровли применяется шаговая либо сплошная обрешетка:

• Сплошная обрешетка применяется на уклонах от 14 до 20°. В процессе усушки между досками образуются зазоры до 15 мм, это нормально.
• Шаговая обрешетка применяется на уклонах более 20°. Шаг обрешетки должен быть равен длине волны черепицы, остановимся на этом подробнее. Шаговая обрешетка Сплошная обрешетка

Лист металлочерепицы своим волнообразным рельефом имитирует внешний вид уложенных рядов штучной керамической черепицы. Точка крепления листа саморезом повторяется на этом рельефе через равные промежутки. Если раскладка обрешетки рассчитана правильно, саморез должен войти ровно в середину доски.

Несмотря на разнообразие дизайнов металлочерепицы, существует 2 длины волны и 2 основных шага обрешетки. Это 350 и 400 мм между центрами досок.

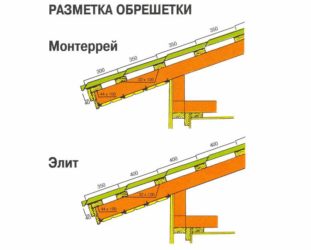

Схема раскладки обрешетки для металлочерепицы

Важный нюанс: расстояние от первой (самой нижней) до второй доски обрешетки берется на 50 мм меньше. Это связано с тем, что металлочерепица крепится не заподлицо с лобовой доской, а с выпуском на 50 мм.

Дизайн металлочерепицы	Шаг обрешетки
МонтеррейСупермонтеррейКаскадClassicKvinta (Kvinta Plus)Country (Kvinta)Quadro ProfiKamea (Камея)FinneraAdamanteDecorreyИспанская Дюна	350 мм
МаксиМакси КаскадАндалузияДжокер	400 мм

Рекомендуемый шаг обрешетки и другую справочную информацию по монтажу металлочерепицы предоставляет производитель.

Расчет количества доски

Зная шаг обрешетки, а также длину и ширину скатов, легко можно рассчитать необходимое количество пиломатериала. Криволинейные участки и трапеции лучше считать как прямоугольники по большей стороне, небольшой запас обойдется дешевле, чем лишняя доставка.

Пример. Возьмем для расчета двухскатную крышу, где длина ее по коньку будет 7 м, а скаты по 3,5 м. При укладке металлочерепицы с длинной волны 35 см, получится, 3,5 м / 0,35 м = потребуется 10+1 шагов обрешетки по 7 метров для одного ската, т.е. на 2 ската 22 шага. 22х7 м= 154 м доски нам нужно. Добавляем еще пару досок  для отделки дымохода и готово.

Устройство и монтаж деревянной обрешетки

Независимо от уклона, на определенных участках и узлах кровли необходимо выполнить сплошную обрешетку.

Что это за участки и узлы:

• Примыкание кровли к дымоходу, вентканалу или стене;
• Вокруг мансардных окон;
• Места крепления снегозадержателей и лестниц;
• Хребты и ендовы (так называются внешние и внутренние изломы кровли);
• Конек;

Сплошная обрешетка здесь нужна для надежного крепления доборных элементов, выполненных из листовой стали. Они не имеют достаточной жесткости и нуждаются в прочном и стабильном основании.

Общие рекомендации:

• Для крепления обрешетки к брусу контробрешетки лучше использовать оцинкованные ершеные гвозди. Использование саморезов, особенно черных, нежелательно, т.к. они изготавливаются из очень хрупкого металла и легко ломаются при нагрузках.
• При ширине ската более 6 м стыковать доски обрешетки нужно по центру бруска контробрешетки, соединение досок на весу не допускается.

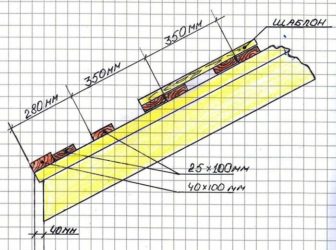

Для удобства укладки обрешетки обычно изготавливается шаблон из деревянного бруска. До начала работ желательно приложить шаблон к листу металлочерепицы и убедиться, что точки крепления саморезов действительно приходят в середину 100 мм доски обрешетки. Не исключено, что это шаблон с предыдущего объекта, на котором монтировали совсем другую черепицу.

: Монтаж обрешетки под металлочерепицу

Источник: https://fasad-prosto.ru/krovlya/obreshetka-pod-metallocherepicu.html

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу — залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

 статьи:

Контробрешетка — важный элемент кровельного «пирога»

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный «пирог». В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 — 800 мм.

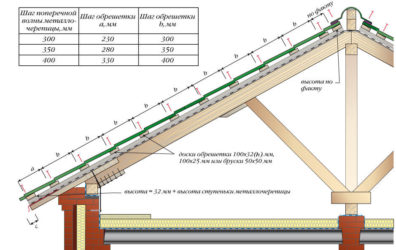

Кровельный «пирог» для металлочерепицы

1. Стропила
2. Гидроизоляция (диффузионная мембрана)
3. Контробрешетка (брусок 50х50 мм)
4. Обрешетка под металлочерепицу
5. Металлочерепица
6. Пароизоляция
7. Стартовая доска обрешетки
8. Карнизная планка
9. Вентиляционная лента ПВХ или алюминиевая сетка
10. Капельник
11. Держатель желоба
12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет «выветривания» излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов. Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева — узел ендовы, справа — примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра  (оси) до центра доски. Шаг между стартовой  и второй доской принято считать  от нижнего края стартовой до центра второй.

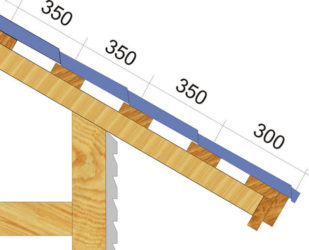

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Профили металлочерепицы	Шаг обрешетки, мм
от низа 1-ой до центра 2-ой доски	от центра до центра последующих досок
Монтеррей	300	350
СуперМонтеррей	300	350
Макси	350	400
Каскад	300	350
МаксиКаскад	350	400
Classic	300	350
Kvinta (Kvinta plus)	300	350
Country (Квинта)	300	350
Quadro profi	300	350
Kamea (Камея)	300	350
Finnera	300	350
Adamante	300	350
Decorrey	300	350
Испанская Дюна	300	350
Андалузия	350	400
Джокер	350	400

Как видно, большинство профилей сводится к двум типам размеров между соседними досками: 350 и 400 мм, которые актуальны в том числе и для модульной металлочерепицы со скрытым креплением (например, Андалузия или Испанская Дюна).

Нельзя увеличивать промежуток между обрешеткой (например, делать расстояние через волну), т.к. возможна деформация кровельного профиля от снежной массы или других механических воздействий.

Схема обрешетки под металлочерепицу от производителей

При устройстве кровли очень важно иметь достоверную и авторитетную информацию по техническим моментам монтажа каждого элемента конструкции. Производители металлочерепицы, как правило, предлагают свою инструкцию с описанием правильного устройства своей продукции. Приведем примеры со схемами обрешетки наиболее известных брендов металлической кровли, представленной на отечественном рынке.

Согласно рекомендациям завода Grand Line, в карнизной области следует установить две доски, на первую прибить небольшой брусок той же высоты, что и основная обрешетка.

Стартовая обрешетка и установка торцевой планки от Grand Line

Обратите внимание, что для надежного крепления торцевой планки следует установить опорную доску выше уровня рядовой обрешетки. Ее высота должна быть примерно равна высоте профиля черепицы.

Аналогичные схемы предлагает Металл Профиль, особенно акцентируя внимание в своей инструкции на монтаж обрешетки в местах ендовы, кровельного ограждения и элементов снегозадержания. Во всех перечисленных случаях сплошная обрешетка обязательна.

Сплошная обрешетка в месте ендовы

Производственная и торговая компания Уникма в своей инструкции по установке металлического профиля обращает особое внимание на крепление кровельных саморезов при неправильной схеме обрешетки (см. изображение ниже).

Крепеж при сплошной обрешетке и обрешетке с неточным шагом

Таким образом можно сделать вывод, что сплошной настил под металлическую кровлю нежелателен. Также следует внимательно соблюдать расстояние между досками.

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

• огнезащитные (антипирены);
• биозащитные;
• водоотталкивающие;
• защищающие от плесени и грибка;
• универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Рекомендации по монтажу обрешетки

Для крепления доски обрешетки к контр-рейке чаще всего используются оцинкованные гвозди, реже — саморезы по дереву. Из гвоздей лучше использовать винтовой или ершеный тип. Оптимальная длина гвоздя — 70 мм.

Каждая доска в месте пересечения с контробрешеткой соединяется с ней двумя гвоздями в верхней и нижней части на расстоянии около 20 мм от края доски.

Крепление доски обрешетки под металлочерепицу

Если стандартной длины доски (обычно 6 метров) недостаточно, место стыка досок для наращивания обрешетки лучше предусмотреть по центру бруска контр-рейки (см. рисунок). Зная размеры досок, расстояние между ними, ширину и высоту ската крыши можно без труда рассчитать количество материала для обрешетки под кровлю из металлочерепицы.

Источник: https://KrovPortal.ru/krovlya/metallocherepica/obreshetka-metallocherepicy/

Обрешетка под металлочерепицу Монтеррей, в том числе схема и монтаж, а также как правильно рассчитать количество материала

Металлочерепица «Монтеррей» благодаря высокому качеству и широчайшему ассортименту сегодня является одной из наиболее востребованных. Но исправно функционировать она будет только на правильно смонтированном основании. Давайте посмотрим, как и из каких материалов делается обрешётка для металлочерепицы «Монтеррей».

Устройство обрешётки

Металлочерепица относится к жёстким кровельным материалам, поэтому сплошная обрешётка, на которую уходит значительное количество древесины, для неё не требуется. Однако бруски или доски важно уложить с правильным шагом, величина которого зависит от геометрических параметров листа.

Сталь, из которой делают этот кровельный материал, равно как и другие металлы, обладает высокой теплопроводностью, поэтому важно обеспечить наличие хорошо продуваемого вентиляционного зазора под металлочерепицей. Образующийся сквозняк будет оперативно выводить наружу пар, поступающий из жилых помещений, не давая ему сконденсироваться на холодном металле.

Без вентзазора появление влаги на нижней поверхности металлочерепицы будет неизбежным, а это приводит к пагубным последствиям: сырая древесина начинает гнить, сталь в местах повреждения защитного покрытия — корродировать.

Для создания вентзазора конструкцию обрешётки дополняют контробрешёткой. Это доски, которые прибиваются к стропилам (вдоль) поверх настеленной на них гидроизоляционной плёнки. И только потом параллельно карнизу и поперёк стропил набивается собственно обрешётка, служащая основанием для металлочерепицы. Толщина досок контробрешётки составляет 20 мм, ширина обычно соответствует ширине стропильной ноги.

Вентиляционный зазор защитит кровельный материал и деревянные конструкции стропильной системы от негативного влияния конденсата

С учётом того, что гидроизоляционная плёнка укладывается с провисанием в 1,5–2 см, величина вентиляционного зазора составит 35–40 мм. Чтобы он хорошо продувался, необходимо оставить отверстия под карнизом (их называют продухами) и под коньком. Если скат имеет большую длину либо сложную конфигурацию, для выхода воздуха на нём дополнительно устанавливают специальные приспособления — аэраторы.

В утеплённой крыше такой же зазор должен быть между утеплителем и гидроизоляцией, за исключением тех случаев, когда в качестве последней используется супердиффузионная мембрана (паропроницаемый материал). Чтобы минимизировать количество пара, поступающего к металлочерепице из жилых помещений, со стороны комнат утеплитель застилают пароизоляционной плёнкой.

Шаг обрешётки под металлочерепицу «Монтеррей»

Помимо ступенек, имитирующих поверхность керамической черепицы, на металлочерепичном листе имеются поперечные волны, придающие ему жёсткость. К их длине и следует приравнивать шаг между элементами обрешётки.

Длина волны металлочерепицы марки «Монтеррей» составляет 350 мм — этим параметром и определяется шаг обрешётки

У продукции марки «Монтеррей» этот параметр может отличаться. Сегодня производитель выпускает три разновидности металлочерепицы:

1. «Монтеррей». Поперечные волны имеют длину 35 см, их высота составляет 39 мм.
2. «СуперМонтеррей». Длина поперечных волн та же — 35 см, но профиль имеет высоту 46 мм. Эта модель в сравнении с предыдущей является более жёсткой, ей присуще большее сходство с керамической черепицей.
3. «Монтеррей Макси». Волны имеют высоту 46 мм, но их длина увеличена до 40 см.

   Под металлочерепицу «Монтеррей Макси» требуется больший шаг обрешётки

Для монтажа первых двух разновидностей пиломатериалы нужно укладывать с шагом в 35 см, а для модели «Монтеррей Макси» — с шагом в 40 см.

Размер обрешётки для металлочерепицы «Монтеррей»

Ввиду сложности рельефа металлочерепица изготавливается из более тонкой стали, чем профнастил, — в пределах 0,4–0,55 мм. Соответственно, вес её является относительно небольшим. Поэтому для обрешётки применяют пиломатериалы толщиной не более 50 мм и шириной не больше 100 мм.

Толщина обрешётки

Этот параметр зависит от расстояния между стропилами. Если оно превышает 90 см, обрешётку набирают из брусков сечением 50х50 мм. В крайних случаях, когда шаг установки стропил велик либо при наличии значительных снеговых нагрузок, применяют брус сечением 40х60 мм. В обычных условиях и при шаге стропил менее 90 см вместо брусков укладывают доски толщиной 30 мм и шириной 100 мм.

Как рассчитать количество материала для обрешётки

Чтобы подсчитать количество пиломатериалов, необходимо набросать схему обрешётки. При этом нужно учитывать следующее:

1. Первая снизу доска или брусок крепится на краю свеса. Последний должен иметь длину не менее 40 см, если дом построен из кирпича, и не меньше 60 см — из дерева. При меньшей длине свеса стекающая с крыши вода будет попадать на стены, что приведёт к сокращению срока их службы.
2. На первую доску укладывается ступенька металлочерепичного листа, поэтому она должна превосходить по толщине все остальные на высоту этой ступеньки. Для металлочерепицы «Монтеррей» этот параметр составляет 10–15 мм. Если все пиломатериалы имеют равную толщину, первая доска наращивается путём набивания на неё планки.
3. Вторая доска укладывается на расстоянии в 28 см (при длине поперечной волны 35 см) или 33 см (при волне 40 см) от первой и потом выходят на принятый шаг (35 или 40 см).
4. В ендовах вокруг мансардных окон и проведённых через крышу дымоходов и вентиляционных труб монтируется сплошная обрешётка.
5. Толщина последней доски зависит от того, в каком месте будут обрезаны листы кровельного материала в последнем ряду. Доска подбирается или наращивается так, чтобы лежащий на ней подрезанный край металлочерепицы не прогибался.

С целью упрощения фиксации коньковых элементов по обе стороны от конька крепятся дополнительные доски, между которыми выдерживается расстояние в 5 см. Таким образом, обрешётка в области конька также получается сплошной.

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

• площадь двускатной крыши — 80 м2;
• ширина ската — 8 м;
• длина ската — 5 м;
• шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5 : 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224 : 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м3.

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м3.

Несколько отличается методика расчёта в случае сплошной обрешётки:

1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м2.
2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м2.
3. Всего для покрытия нашего участка нужно 40 : 0,9 = 45 досок.
4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м3.

Как делать обрешётку для металлочерепицы «Монтеррей»

Смонтировать качественную и надёжную обрешётку помогут следующие рекомендации:

1. Обычно используют пиломатериалы из сосны и других хвойных пород. Не допускается применение берёзы и остальных хрупких разновидностей древесины. Материал следует брать качественный — без плесени, подгнивших участков и прочих дефектов.

   Для монтажа обрешётки лучше взять пиломатериал из сосны

2. Доски или бруски нужно подвергнуть калибровке, отбирая образцы равной толщины. Дело в том, что пиломатериалы производятся с относительно большими отклонениями в размерах. Так, доски, проходящие в сортаменте как «30-миллиметровые», на деле могут иметь толщину от 27 до 35 мм. При таком перепаде высот металлочерепица будет деформироваться, что негативно скажется на сроке её службы.
3. Отобранные пиломатериалы необходимо обработать огне- и биозащитными средствами. Для надёжности обработку стоит выполнить дважды. В прозрачные составы можно добавлять пигмент, чтобы лучше было видно, какой участок доски уже обработан.
4. Монтаж обрешётки следует вести снизу вверх. Напомним, что к началу работ стропила должны быть застелены гидроизоляцией и поверх неё должна быть набита контробрешётка.
5. Первую доску или брус необходимо очень тщательно выровнять по карнизу, поскольку при перекосе этого элемента всё кровельное покрытие ляжет неровно. В качестве ориентира удобно использовать шнур, натянутый между вбитыми в крайние стропила гвоздями. С его помощью можно контролировать не только параллельность обрешётки карнизу, но и равномерность её по высоте. Это является залогом долговечности металлочерепицы.

К стропильной ноге каждый элемент обрешётки прибивается двумя гвоздями, имеющими диаметр 3–3,5 мм и длину хотя бы вдвое большую, чем толщина прикрепляемой доски. Учтите, что гвозди с большим диаметром могут расколоть древесину. Также можно использовать оцинкованные саморезы с тем же диаметром, но такой способ крепления обойдётся дороже.

Приступать к укладке металлочерепицы следует по прошествии 2–3 дней после монтажа обрешётки, когда та полностью устоится. Если начать укладку сразу, пиломатериалы под весом кровельного материала могут сместиться.

Порядок действий:

1. На стропила укладываются полосы гидроизоляционного материала и прикрепляются к ним посредством реек одинаковой толщины.

   Рейки для крепления гидроизоляции можно нарезать из доски, которая будет использована для изготовления решётин

2. Поверх реек крепится первый ряд обрешётки: он является несущим для водостоков и карнизных планок.
3. После этого монтируется следующий ряд обрешётки: шаг при этом отмеряется от края первого ряда до середины второго.
4. Во всех последующих рядах шаг размечается по средним линиям досок.

   Второй ряд обрешётки размечается от внешнего края первого

5. Места примыканий к трубам, стенам усиливают дополнительными планками: к ним впоследствии прикрепят доборные элементы (уголки, конёк, оклады фартуки и пр.).

В процессе работы необходимо контролировать положение рядов на прогиб, волну и прочих искривлений: для их устранения подкладывают клинья или рейки.

Функционирование любого кровельного материала во многом зависит от правильности укладки основания. Это относится и к металлочерепице «Монтеррей». Если при монтаже обрешётки вы будете следовать нашим советам, кровельное покрытие прослужит не менее 50 лет.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/shag-obreshetki-pod-metallocherepitsu-monterrey.html

Расчет шага обрешетки под металлочерепицу и крепление кровли к контробрешетке своими руками

Металлочерепица — один из наиболее распространенных кровельных материалов. Изготавливается в основном из тонкой стали (хотя имеются виды металлочерепицы из меди или алюминия), штампованной таким образом, что готовое изделие приобретает вид классической черепицы из керамики, использование которой проверено многовековым опытом.

Поверхность каждого листа покрывается специальным защитным слоем полимерно-металлического покрытия, надежно защищающего материал от коррозии — заявленный срок службы 15-60 лет. Крыша из металлочерепицы выглядит очень солидно и нарядно. Вес материала примерно в два раза ниже, чем у шифера, что позволяет использовать облегченную стропильную систему и снизить нагрузку на несущие элементы постройки.

При грамотно выполненной установке проблем не возникает, хотя имеются и недостатки: относительно высокая стоимость, возможность коррозии, опасность образования конденсата и хорошая звукопроводимость — во время дождя кровля довольно сильно шумит. При установке эти моменты надо учитывать и, по возможности, стараться смягчить негативное воздействие. В этой статье вы узнаете, как сделать обрешетку под металлочерепицу и как правильно рассчитать шаг обрешетки.

Обрешетка под металлочерепицу

Крепление металлочерепицы к обрешетке  с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

• Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
• Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
• Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
• Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

Обрешетка под металлочерепицу — фото строения кровли

Расчет обрешетки под металлочерепицу

Для правильного расположения досок обрешетки, чтобы в местах завинчивания саморезов не оказалось пустот, надо правильно рассчитать расстояния между рядами. Прежде всего, желательно приобрести металлочерепицу, чтобы можно было вести расчет на основе имеющегося материала, или, как минимум, иметь точные размеры листов, которые планируется укладывать на крышу.

Дело в том, что размеры листов и доборных деталей металлочерепицы бывают разные — от 0,4 до 8 м в длину и 1,16-1,19 м в ширину. Отсюда следует, что незнание размера листа и шага волны ведут к ошибкам в расчете, из-за которых, возможно, придется переделывать всю обрешетку.

Размер обрешетки под металлочерепицу высчитывается просто и заключается в определении шага волны и соответствующем размещении досок. Монтаж каркаса начинается от нижнего ряда, который устанавливается вровень со срезом будущей кровли. Последующие ряды обрешетки размещаются таким образом, чтобы срединная линия каждой планки соответствовала шагу волны металлочерепицы.

Схема расчета довольна проста и не должна вызвать затруднений.

Как выбрать материал для обрешетки?

Материалом для обрешетки традиционно служит древесина. Толщина планок зависит от площади крыши, чем больше размеры — тем толще обрешетка. Это надо для того, чтобы обеспечить свободную циркуляцию воздуха между кровлей и слоем гидроизоляции.

Применяют толщины от 25 мм до 50 мм, но наиболее правильным и удобным решением будет использование обрезной доски-дюймовки (25 мм). Узкие доски используются как есть, более широкие можно разрезать вдоль для экономии материала.

Особое внимание надо обращать на качество распила. Разница в толщине досок одной партии должна быть минимальной, в идеале — отсутствовать совсем.

Пиломатериал не должен иметь дефектов в виде синевы (свидельствует о заражении грибком), гнилых участков, трещин.

Чаще всего при покупке влажность материала не соответствует условиям строительства, поэтому его надо заготовить заранее и высушить. Для этого можно сложить его на прокладки для движения воздуха, сверху установить навес для защиты от осадков и прямых лучей солнца. Необходимо проследить, чтобы все доски в пачке лежали ровно, без изгибов и перекручивания.

Если планируется разрезать их вдоль, лучше это сделать сразу, так как напряжения, набранные в процессе сушки, могут вызвать перекручивание сухих досок при резке. На сложенную на прокладки пачку сверху можно поместить груз, который исключит образование «винта» на плоскости досок.

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке.

Устройство кровли из металлочерепицы по деревянной обрешетке

Крепление металлочерепицы к обрешетке

Для соединения элементов металлочерепицы с обрешеткой используются специальные саморезы. Они имеют шляпку под гаечный ключ, сверлящий наконечник, оснащаются
шайбой с резиновой уплотняющей прокладкой. Шляпка и шайба имеют защитное покрытие, совпадающее по цвету с основным тоном металлочерепицы.

Завинчивание саморезов удобнее всего производить с помощью шуруповерта или дрели со специальной насадкой. Обычно на 1 кв.м. площади уходит 8 саморезов, что позволяет заранее подсчитать нужное количество. При покупке следует количество увеличить на 10 процентов, крепежного материала должно хватать с избытком.

При работе надо обращать особое внимание на то, с какой силой лист прижимается к подложке. При недостаточном прижиме возникает опасность движения листов от сильных порывов ветра, которые могут сорвать кровлю. В то же время, избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие. Поэтому сила прижима листа должна быть точно отрегулирована.

Про угол наклона крыши можно прочитать здесь.

Крепление покрытия с помощью саморезов

Как правильно сделать обрешетку под металлочерепицу? Об этом поговорим далее.

Монтаж обрешетки под металлочерепицу своими руками

Обрешетка крыши под металлочерепицу производится с нижнего края крыши в определенной последовательности. Предлагаем вашему вниманию — устройство обрешетки под металлочерепицу (пошаговая инструкция).

• Укладка полосы гидроизоляции, крепление ее к стропилам при помощи реек одинаковой толщины. Они обычно нарезаются из той же доски, которая идет на обрешетку.
• На рейки крепится крайний ряд обрешетки, несущий водостоки и карнизные планки.
• Устанавливается следующий ряд обрешетки, шаг волны измеряется от края первого ряда до середины второго.
• Последующие ряды устанавливаются с расчетом шага волны от средней линии доски.
• Установка рядов обрешетки чередуется с монтажом гидроизоляционной пленки. Необходимо следить за герметичностью изоляции, проклеивать стыки полотна скотчем.
• Места примыкания стен, печных труб, конек крыши усиливаются дополнительным рядом планок. К ним крепятся доборные элементы (конек, уголки и т.д.).
• Постоянно контролировать состояние рядов, не допускать прогибов, волн и других искривлений. При необходимости подкладывать под доски рейки, клинья, выравнивающие ряд.

Кровельный пирог металлочерепицы

Важно! Производить все доступные операции по контролю за сохранением плоскости подложки необходимо постоянно, это поможет устранить прогибы и увеличит срок службы кровли.

Гидроизоляция и пароизоляция металлочерепицы

Металлическая кровля наиболее опасна возможностью образования конденсата. В этом отношении никакие меры не будут лишними, так как намокание стропильной системы, утеплителя и самой кровли в короткий срок выведет из строя крышу. Придется полностью менять все элементы, что означает большие расходы и трудозатраты. Поэтому важно грамотно произвести гидро- и пароизоляцию кровли.

Основным условием будет обеспечение свободного движения воздуха между гидроизолирующей пленкой и собственно кровлей. Это даст возможность испарения влаги, выхода пара через мембрану, будет способствовать сохранности кровельного пирога.

Движение воздуха обеспечивает обрешетка для металлочерепицы, которая создает достаточный зазор между слоями и гарантирующей отсутствие точек соприкосновения.

Предлагаем вам посмотреть тематическое видео по самостоятельной установке обрешетки:

Заключение

В заключение следует отметить важность грамотной и аккуратной установки обрешетки под металлочерепицу как элемента, отвечающего за сохранность и эффективную работу кровли в целом. От качества обрешетки зависит срок службы кровли, в какой-то степени — нагрузка на стены и общее состояние постройки. Ответственное отношение к монтажу обрешетки позволит избежать нежелательных затрат труда и средств и гарантирует максимально эффективную работу кровли.

2016-11-25

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/metallocherepica/shag-obreshetki.html
