Какой уклон должен быть у водостока крыши?

В этой статье:

Уклон водосточного желоба

Одним из важных элементов, позволяющих кровле нормально функционировать на протяжении длительного времени, является система водоотведения. Безотказная работа этой системы – залог надёжности кровли и всего сооружения в целом. Для благополучного отведения воды с кровли необходимо правильно запроектировать и грамотно смонтировать систему водоотведения.

Здесь важно выбрать правильный уклон водосточного жёлоба и его сечение.

↑

Установка водосточного жёлоба

Для выбора нужного сечения водостока необходимо произвести расчёт площади водоотведения. Для этого необходимо длину крыши умножить на длину ската. Затем, в зависимости от площади кровли подбирают длину ската по следующей схеме:

для крыш площадью 60-100 м.кв. потребуется один водосток с сечением жёлоба 115 мм и сечением трубы 87 мм;
для крыш 80-130 м.кв. потребуется один водосток с сечением жёлоба 125 мм и сечением трубы 110 мм;
при площади крыши 120-200 м.кв. потребуется установить два водостока каждый с сечением жёлоба 150 мм и трубой диаметром 87 мм;
при площади крыши 160-220 мм нужна установка двух водостоков сечением жёлоба по 150 мм и диаметром трубы 110 мм.

Устройство водостока для крыш с площадью до 120 кв. м.

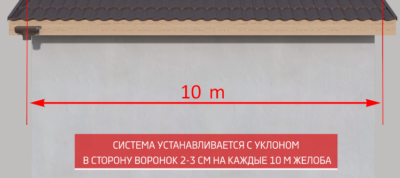

Важно: при монтаже одной воронки длина жёлоба должна быть не больше 10 метров.

↑

Монтаж кронштейнов

Правильная установка водосточного жёлоба не обойдётся без крепления кронштейнов. Их монтаж очень важен, поскольку именно кронштейны определяют уклон водостока. Обычно, уклон водостока делается по горизонтали, причём он должен составлять 2-3 мм на каждый погонный метр водостока.

Крепить крюки начинают с самой верхней точки.
Затем, крепят последний крюк так, чтобы он находился ниже первого на 20-30 мм при длине жёлоба в 10 метров.

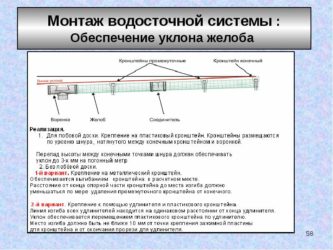

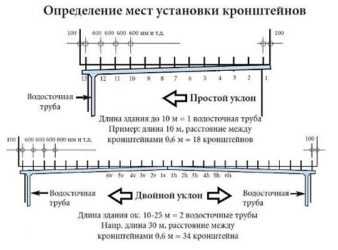

Между кронштейнами натягивается шнур, по которому определяются точки монтирования промежуточных кронштейнов.

Важно: уклон водостока должен быть не больше и не меньше нормируемого значения.

Иначе, или вода будет застаиваться в системе, или воронки не смогут справиться со слишком большим потоком воды. Именно поэтому монтаж жёлоба водосточной системы должен выполняться строго по расчётному уклону.

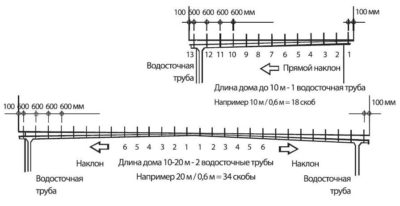

Шаг кронштейнов зависит от материала жёлоба. Для пластиковых желобов он должен составлять 0,5-0,6 метра, а для желобов из металла – 0,75-1,5 метра.

↑

Монтаж воронок

На следующем этапе выполняют монтаж воронок.

С этой целью в жёлобе необходимо проделать отверстие с помощью ножовки.
На металлических желобах необходимо подогнуть края отверстий.
Воронка располагается под желобом так, чтобы её передний фальц закрепился за кромку жёлоба.
Фиксаторы воронки загибают за заднюю кромку жёлоба.

Если используются пластиковые трубы, то для крепления воронки к жёлобу используется специальный клей. Затем, выполняется установка заглушек с использованием резиновых уплотнителей. Усаживают заглушки при помощи киянки.

Как узнать минимальный уклон труб водостока?

Для окончательной фиксации заглушки загибают фиксаторы за заднюю часть жёлоба.

↑

Монтаж желобов

После того, как уклон водосточного жёлоба (СНИП ІІ 26-76*) определён, а также выставлены кронштейны, можно приступать к монтажу жёлоба. Он вставляется за кромку крюка и поворачивается на 90 градусов. Жёлоб фиксируется при помощи стальных пластин.

На следующем этапе выполняется монтаж соединителей для желобов. Для предотвращения деформаций жёлоба из-за температурных перепадов используются компенсаторы. Они монтируются на участках стыков труб. В местах поворота жёлоба используются различные углы.

Для предотвращения попадания мусора внутрь жёлоба его верхнюю часть необходимо прикрыть пластиковой или металлической сеткой.

Также советуем посмотреть:

Неотъемлемым элементом любой кровельной конструкции является водосточная система, которая позволяет отвести влагу, защитить от ее негативного воздействия не только саму крышу, но и стены. Процесс ее монтажа желательно начинать с проектирования и выполнения целого ряда расчетов. Для того чтобы ливневые и талые воды отводились с кровли максимально эффективно, потребуется в первую очередь правильно рассчитать уклон водостока и сечение всех его элементов.

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение. Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них.

Уклон водосточного желоба на 1 метр

Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

Источник: https://astgift.ru/uklon-vodostochnogo-zheloba/

Какой уклон должен быть у водостока

Чтобы дом прослужил вам долгое время важно позаботиться не только о крыше, кровле и других составных элементов здания. Водосточная система (ВС) занимается отводом осадков дождевой или талой воды. Влага не застаивается на крыше здания и тем самым не подвергает разрушению кровельные материалы, а вследствие и саму крышу. Также благодаря этому, фундамент или фасад защищены от преждевременного разрушения. Но важно понимать, какой уклон водостока необходим. Кстати, если не знаете, как сделать крышу под профнастил, то у нас есть полезный материал по данному случаю.

Водосточная система является неотъемлемой частью любого здания. Если грамотно продумать ВС, то эксплуатационный период строения существенно возрастет, а также снизятся затраты на наружные отделочные работы. Сегодня мы разберем, какой уклон должен быть у водостока и как провести его монтаж. Однако перед этим рассмотрим из каких элементов состоит данная конструкция.

Из чего состоит ВС?

Водосток – это не самостоятельный элемент. Он состоит из множества составляющих. Чтобы система работала слаженно, важно соблюдать четкую последовательность во время монтажа конструкции. Не менее важно и то, какой уклон у водостока. Комплектация, как правило, состоит из следующих элементов.

Воронка для приема воды. Эта часть системы занимается сбором воды и направляет её в трубу. Она соединяется с водостоком и желобом.

Желоб. Элемент находится сверху и закрепляется в горизонтальной плоскости. Его функция заключается в сборе воды и отправлению её в трубу.

Труба. Нужна для отвода вод. Крепится вертикально и состоит из нескольких составных частей. Труба собирается из более мелких деталей (крепежей, звеньев и т.п.).

Держатель желоба. Его функция заключается в фиксации элемента. А еще помогает регулировать уклон желоба водостока. Этот параметр подбирается в зависимости от размера желоба. Элемент может иметь разный диаметр и длину. Устанавливается держатель через каждые полметра.

Листоуловитель. Данная решетка защищает водосток от забивания крупным мусором (в том числе ветками или листьями). Этот элемент очень важен, т.к. предотвращает преждевременное забивание водосточной системы.

Сливное колено. Конечная часть сливной трубы. Через него наружу выводится вода.

Заглушка. Часть конструкции, отвечающая за закрытие желоба с торца, чтобы вода туда не вытекала. Кроме этого, данный элемент придает жесткости желобу. Выпускаются универсальные, левосторонние или правосторонние. Бывают прямоугольными или полукруглыми.

Тройник. Элемент водостока, позволяющий сделать разветвление в нужном месте.

Рекомендуем ознакомиться с интересными статьями:

«Как сделать каркас дома крыши»;

«Какую крышу сделать на беседке»;

«Как сделать фронтон крыши».

Хомут. Крепежная часть конструкции, которая фиксирует трубу к стене. Хомут не допускает вертикальных отклонений. В зависимости от фасада, нужно иметь специальные кольца для крепления с помощью заклепок.

Муфта. Данная деталь необходима для соединения элементов водосточной системы в цельную конструкцию. Может использоваться для увеличения длины нужной трубы.

Обвод. Этот элемент предназначен для поворота трубы, если она будет проходить мимо выступов.

Все вышеупомянутые части водосточной системы необходимы к покупке, если вы планируете самостоятельную установку. Теперь перейдем непосредственно к монтажу. Кстати, вы также узнаете сегодня, какой нужен уклон водостока на метр.

Монтаж ВС: каков минимальный уклон водостока

Для эффективной работы ВС важно все грамотно рассчитать и провести установку конструкции. К этим работам относится уклон водостока крыши и его сечение. Перед монтажом ВС вначале нужно провести несложные расчеты, которые помогут определиться с подходящим сечением трубы и желоба. Для этого длину ската умножаем на горизонтальную проекцию ширины крыши. Впоследствии сечение подбирается с помощью таблицы ниже.

Помните: одна воронка рассчитана максимум на 10 метров длины желоба.

Теперь приступаем непосредственно к самой установке ВС.

Монтаж держателя желоба. Этот момент самый важный. От того, как все верно вы сделаете, будет зависеть уклон внутренних водостоков. Рекомендуется делать такой угол в 2-3мм на 1 метр. Крепление кронштейнов начинается с первого, который будет располагаться в самой высокой точке. После этого фиксируется последний держатель ВС в нижней точке. К примеру, если длина желоба составляет 10 метров, то монтаж последнего кронштейна должен быть ниже на 20-30мм.

Помните: важно то, как будет соблюден уклон водостока на 1 метр. Если он пологий, то вода будет задерживаться в желобе. Слишком крутой создаст трудности для ВС, которая не будет справляться с потоком воды.

Шаг держателей должен быть из расчета того, какой материал выбран для водостока. Если это металл, то расстояние между крюками должно быть в пределах 0.75м -1.5м. Для пластика шаг не более 0.5м — 0.6м.

Монтаж воронок. В желобе проделывается отверстие. Если он из металла, то кромки подгибаются вниз. Для этих целей пригодятся плоскогубцы. Вырез можно выполнить с помощью ножовки. После этого, под желоб подводится воронка таким образом, чтобы передний фальц зацепился за край желоба. Затем делают загиб креплений воронки. Для этого их заводят сверху задней кромки желоба. Если вы используете пластиковые трубы, то воронку приклеивают с помощью клея на базе дихлоэтана.

Монтаж заглушек. На торцы желоба ставится резиновый уплотнитель, а затем устанавливается заглушка. Для плотного её закрепления используется резиновая или деревянная киянка. После этого данный элемент укрепляют с помощью загиба фиксатора.

Монтаж желобов. Данный элемент вставляется в держатель. Ранее мы упомянули, что необходимо соблюдать минимальный уклон желоба водостока в 2-3мм, не более. Работа должна происходить так, чтобы кромка держателя оказалась внутри завитка желоба. После этого, данный элемент поворачивается на 90 градусов для установки на место. Специальные пластины помогут зафиксировать желоб.

Монтаж соединений желобов. В соединительную муфту устанавливают уплотнение. Не забудьте снять защитную пленку, если таковая имеется. Муфта крепится на месте сочленения 2-х желобов. Фиксация происходит специальным замком.

Полезные советы

Какой должен быть уклон желоба водостока мы рассказали. Разобрали также из каких он состоит элементов и как происходит их установка. Напоследок мы приберегли несколько важных советов, которые продлят жизнь вашей водосточной системе.

Не стоит забывать, что ВС будет подвергаться тепловому расширению. Если не учесть данные нюансы, то водосток может деформироваться или растрескаться. Для предотвращения подобных случаев используйте компенсаторы. Их крепят на участках стыков труб.

Также еще используют внутренние и наружные углы. На том месте, где поворачивает желоб, устанавливается угловая деталь при помощи муфт. Способ монтажа описан чуть выше. Нелишним будет поставить листоуловитель, который предотвратит попадание крупного мусора в систему водостока.

Выводы

Монтаж ВС требует грамотного подхода к делу. Вы узнали, как сделать уклон водостока, чтобы он был под оптимальным углом. Используя вышеупомянутое руководство по монтажу ВС, можете попробовать справиться своими силами. Однако, если вы не уверены в этом, то лучше вызовите специалистов. Если планируете сделать крышу, то рекомендуем ознакомиться с такими материалами «Как сделать крышу на блоках» и «Как правильно сделать крышу пристройки».

Источник: http://diyroof.ru/kakoj-uklon-dolzhen-byt-u-vodostoka/

Уклон водосточного желоба: на что влияет и как проектируется

Загородные дома имеют самые разнообразные размеры и форму, поэтому расчет уклона желобов проводится индивидуально. В статье рассказывается о работе водостока и факторах, влияющих на его функциональность. Вы познакомитесь с разновидностями водосливных систем и лотков, с принципами проектирования уклона водостока, с распространенными ошибками, допускаемыми при монтаже водосточного слива.

Важная часть комфорта

О роли уклона в работе сливной системы

Каждый домовладелец знает, что долгая и беспроблемная эксплуатация жилья зависит от множества факторов, одним из которых является грамотно спроектированная и смонтированная водосточная система. Правильно установленные водостоки позволяют решить несколько важных задач:

Своевременный отвод осадков и талой воды с кровли.
Отвод воды от постройки, благодаря чему грунт не переувлажняется, фундамент не подвергается преждевременному разрушению, а в доме не поселяется сырость.
Защита фасада от воды. Какой бы качественной не была отделка стен, под действием воды она приходит в негодность гораздо быстрее.
Сбор воды. Рациональное использование воды актуально для владельцев клумб и огородов.

Отвод воды — главная задача

Действие любой самотечной системы основано на гравитационном принципе — вода всегда течет в сторону понижения, поэтому уклон водосточного желоба является одной из основных причин хорошего (или плохого) функционирования водослива. Именно эта величина задает скорость течения воды и определяет, справятся ли с заданным током желоба и воронки.

О водостоке и его компонентах

Организация функциональной сливной системы — задача не тривиальная. Общие рецепты отсутствуют, для каждой крыши проект и его параметры определяются индивидуально; в число влияющих на работу факторов входят следующие величины:

Площадь кровли.
Параметры конструкции. Кроме уклона желобов (в расчет берется уклон водостока на 1 метр), рассчитывается их оптимальное сечение и протяженность, сечение сливных труб и количество воронок.
Второстепенные факторы. К ним относится материал водостока и особенности монтажа (то, как будут крепиться подвесные кронштейны).

Одна из разновидностей систем

Водосток состоит из множества элементов; чтобы сбор и отвод воды проходил по плану, все они должны соответствовать расчетным параметрам и монтироваться в четкой последовательности. Стандартная система состоит из следующего набора комплектующих:

Основные. Горизонтальное и вертикальное перемещение воды обеспечивается водосточными отливами и трубами, самыми объемными комплектующими. Воронка соединяет эти элементы, собирая и направляя воду.
Дополнительные. В большинстве случаев для обустройства потребуется тройник (деталь для разветвления системы), колено (завершающая часть сливной трубы), обвод (деталь для поворота трубы), а также наружные и внутренние углы желоба, необходимые для фасадов сложной формы.
Вспомогательные. Для фиксации желоба и регулировки его наклона используют кронштейны. К соединительным деталям также относятся хомуты, муфты и резиновые уплотнители. Важной частью системы являются заглушки желобов, препятствующие протечкам и придающие конструкции жесткость. Не обойтись и без решетки-листвоуловителя или сетки-паука, также защищающей от листьев и веток.

Монтаж кронштейнов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

О необходимости расчета уклона

На взгляд непосвященного человека точность расчетов не так важна, а уклон желоба — вещь маловажная и, в общем-то, бесполезная. Очевидно, что вода способна сама стечь с крыши, а в желобе найти путь вниз. Вместе с тем, если не соблюдать правила расчета и монтажа, в скором времени можно столкнуться со следующими проблемами:

Если не задать угол водостока, то установленные горизонтально желоба будут справляться с нагрузкой до первого серьезного ливня. Вода начнет скапливаться в отливе, и, не успевая попасть в трубу, пойдет переливом через борт. Результатом станут мокрые стены и влажный грунт вокруг фундамента. Если перелив будет происходить часто, теряется смысл водосточной системы.
При нулевом уклоне решением может стать использование желобов увеличенного размера и труб большой емкости — только если вам безразличен внешний вид фасада, пропорции которого будут испорчены. Побочный отрицательный эффект состоит в том, что широкие сливы быстрее заполняются мусором, из-за чего снижается эффективность их работы, а очистка требуется гораздо чаще.

Параметры желоба На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу завершения недостроенных домов. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Монтаж сливов под слишком крутым углом, вопреки ожиданиям, работу системы не улучшит. Несомненно, вода даже по небольшим желобам будет течь в правильном направлении. Проблема начнется, когда воронки и водосточные трубы перестанут справляться с отводом воды, и начнется перелив. Воронки и трубы огромного диаметра могут спасти ситуацию, но вряд ли украсят фасад.

Виды системы и водосточного желоба

Ливневые водоотводы классифицируют различными способами; их принято различать по пропускной способности, которая определяется габаритами труб и желобов (их диаметром). По данному критерию водосливные системы делятся на два вида:

Малая. Устанавливается на небольших и средних по площади домах. Размер и конфигурация крыши таких жилищ позволяют монтировать трубы диаметром 90 мм и желоба диаметром 125 мм, что вполне достаточно для нужд постройки.
Большая. Если дом (а, следовательно, и крыша) имеет большую площадь, выбирают конструкцию с увеличенными размерами: трубу в 100 мм, желоб — в 150 мм. Специалисты рекомендуют такую систему и для маленьких домов, если кровля имеет сложную форму или дом стоит в местности с высоким уровнем годовых осадков.

Медный водосток и снегозадержатели Это может быть интересно! В статье по следующей ссылке читайте про особенности медных водосточных систем.

Вторая принятая классификация — по материалу изготовления:

Металлические системы. Такой вариант предпочтителен из-за его жесткости, надежности и ремонтопригодности. Материалом может служить оцинкованная сталь, покрытая полимером, сплав цинка и титана, медь. Металлические водостоки устойчивы к механическим воздействиям и прослужат 30-40 лет без ремонта (в случае медной системы гораздо дольше).
Пластиковые. Очевидные преимущества конструкций из полимера — легкость, устойчивость к ультрафиолету и к коррозии. Минусом пластиковых конструкций является их низкая морозостойкость.

Водосточные желоба различаются по форме. Более привычны желоба и трубы классической круглой формы. Они компактны и хорошо смотрятся на фасаде дома в любом стиле. Прямоугольные желоба имеют большую пропускную способность, но при их сборке необходимо учитывать некоторые тонкости. Такие водосточные системы наиболее подходят для загородных домов, выполненных в одном из современных стилей, например, хай-тек.

О монтаже водостока в следующем видео:

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклона На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу пристройки к существующим домам. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие на крыше.
Залог правильного функционирования конструкции — уклон водосточного лотка, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба. Уклон водостока на 1 метр регулируется СНиП. Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.
Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.

Об установке желоба в следующем видео:

Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.
Кронштейны, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

Расчет скоб для разных видов уклона Это может быть интересно! В статье по следующей ссылке читайте про установку снегозадержателей на крышу.

5 ошибок монтажа водосточного желоба

Неправильный или небрежный монтаж водосточной системы нарушает нормальную работу, что приводит к ее поломке, порче фасада и протечкам крыши. К наиболее распространенным причинам раннего износа конструкции относятся следующие факторы:

Ошибки проектирования. Если сечение труб и количества воронок выбраны неправильно, водосток не справится с потоком воды даже при правильном уклоне.
Сливные лотки монтируются строго горизонтально. Вода в желобе начинает скапливаться и не отводится вовремя, что иногда критично летом, но превращается в проблему зимой. В системе появляются ледяные пробки, которые, при смене температур, начинают мешать отводу воды. Через несколько лет такой эксплуатации пластик может не выдержать нагрузок и лопнуть, а металлическая конструкция потребует ремонта. Лучше всего от этой опасности защищен медный водосток, но он и обходится дороже.
Слишком длинный лоток, соединяющий две трубы. В таком случае велика вероятность его провисания и деформации.

Об исправлении дефектов в следующем видео:

Не выдержан интервал между кронштейнами. Расстояние между держателями пластиковой конструкции задается до 0,9 см; если система металлическая, его можно увеличить до 1,2-1,5 м. Следствием увеличения этих размеров также станет вероятная деформация, застаивание и намерзание льда.
Край кровли смещен от центра желоба в ту или иную сторону. В таком случае велик соблазн установить лоток с наклоном к стене (или наоборот). Во время ливневых осадков вода начнет переливаться через край даже при условии правильного основного уклона.

Деформации могут вызываться внешними причинами. Особенно часто они обнаруживаются ранней весной, когда заканчивается период снегопадов и обледенений. Чтобы желоба не подвергались чрезмерной снеговой нагрузке и не деформировались, на крыше устанавливаются снегозадержатели и системы антиобледенения. Нелишней будет и хорошая теплоизоляция крыши.

Система антиобледенения Это может быть интересно! В статье по следующей ссылке читайте про современный домик с отделкой из кедра в Норвегии.

Заключение

Безотказное функционирование сливной конструкции вносит значительный вклад в продление срока эксплуатации дома. Для исправной работы необходим грамотный монтаж всех элементов системы, включая соблюдение уклона водостока, установленное нормативными документами. Не рекомендуется экономить на кронштейнах — их точная разметка важна для сохранности конструкции. Комплексное соблюдение всех условий сделает водосток надежной защитой постройки от губительного действия воды.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/uklon-vodostoka/

Угол наклона желоба водостока

Жилой дом прослужит долгие годы своим владельцам только в том случае, если позаботиться о правильном устройстве и функционировании водостока. Именно водосточная система является неотъемлемой частью кровли и не позволяет застаиваться на ее поверхности осадкам или талой воде, а вовремя отводит их с крыши.

Кроме того, желоба и трубы не дают попадать влаги на фундамент либо фасад, также сохраняя их целостность и способность противостоять негативным условиям среды много лет. Грамотно организованный сток воды позволит продлить эксплуатационный период строения и сэкономить на наружных ремонтных и восстановительных работах.

Чтобы система действительно справлялась со своей задачей эффективно, необходимо знать, каким должен быть уклон водосточного желоба, а также как правильно монтировать элементы водоотвода.

Элементы водосточной системы

Водосток – это система элементов, требующая четкой последовательности при установке. Такая конструкция для сбора и отвода воды имеет довольно большое число комплектующих. Чтобы установка прошла правильно и быстро, стоит более детально рассмотреть все составные части водоотвода. Комплектация в зависимости от условий может меняться, однако, наиболее распространенными считаются водосточные системы со следующим набором элементов:

водосточный желоб – открытый сверху канал, закрепляемый в горизонтальной плоскости, его предназначение сводится к собиранию воды и направлению ее к трубе;
водосточная труба – отвечает за отвод дождевых вод, закрепляется в вертикальном положении, это не единый элемент, а составной, то есть собирается из более мелких частей, таких как звенья и крепежи;
кронштейн для желоба – предназначен для фиксации желоба, а также для регулирования уровня его наклона, подбирается элемент в соответствии с размерами водосточного желоба, и может иметь различный диаметр и длину, устанавливаются кронштейны через каждые полметра;
заглушки – элементы предназначены для закрытия желоба с торца, исключают протечки конструкции, а также придают желобу жесткость, бывают полукруглыми или прямоугольными, выпускаются трех модификаций по варианту монтажа – универсальные и лево- либо правосторонние;
водоприемная воронка – часть для сбора воды и направления ее в трубу, соединяет желоб и водосточную трубу;
листвоуловитель – это решетка, защищающая систему от забивания ветками, листьями и прочим возможным мусором, считается необходимым элементом, так как без нее водосток утратит эффективность и часть воды будет оставаться на крыше;
муфты – соединительные детали, необходимые для сборки элементов водостока в общую конструкцию, также могут быть использованы для увеличения длины трубы;
тройники – детали, позволяющие произвести разветвление водостока;
сливное колено – концевая часть водосточной трубы, через которую вода выводится наружу и направляется в ливневую канализацию либо в желоб на земле для отвода воды от фундамента;
обводы – необходимы в том случае, если труба должна пройти мимо выступов, то есть предназначены для поворота водосточной трубы;
хомуты – крепежные части, фиксирующие трубу к стене, и не допускающие отклонения по вертикали, в зависимости от материала фасада, следует выбирать и специализированные кольца для крепления, отличаемые вариантом заклепок.

Это основные элементы системы отводы воды, которые необходимо приобрести, планируя самостоятельный монтаж. Также при установке водостока следует знать, каким может быть минимальный уклон водосточного желоба и на что влияет данный показатель.

Особенности монтажа водостока

Монтируется водосточная система после того, как завершены фасадные работы, но на крыше еще не произведена установка финишного покрытия. Для эффективного функционирования водосточной системы, необходимо грамотно установить желоб на кровле. Выбирается форма и конструкция лотка в зависимости от годового количества осадков, а также конфигурации крыши дома. В частности, чем больше сечение желоба, тем большее количество осадков он сможет отвести.

Монтируется сток, как по периметру всего строения, для этого стоит приобретать не только прямые элементы желоба, но и угловые части, которые будут огибать углы, так и только на одном из скатов, в этом случае необходимо использовать торцевые заглушки. Важно знать, что уклон водосточного желоба на 1 метр по нормативным документам должен составлять не менее 1-2 мм.

Этот параметр по СНиПам является минимальным, так как если выполнить монтаж строго в горизонтальном положении, то возникнут проблемы с движением воды, она будет застаиваться и переливаться за края лотка на поверхность крыши.

Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование. Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте.

Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.

по теме:

Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике. Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги.

Источник: https://kryshagid.ru/vodostochnaya-sistema/uklon-zheloba-na-1-metr.html

Уклон водосточного желоба: расчет оптимальной величины и монтаж под правильным углом

Назначение водосточной системы – отвод воды с крыш зданий и сооружений. Состоит она из двух частей: горизонтальной и вертикальной. Первая – это желоба, уложенные под краем кровельного материала под определенным углом. Вторая – вертикально установленные трубы. Соединяются обе части между собой приемными воронками. характеристика системы – угол наклона водосточного желоба.

Для чего нужен уклон

Уклон необходим для беспрепятственной транспортировки воды к водосточным трубам

Наклонная плоскость является причиной движения жидкости. В вертикальных трубах востока она будет перемещаться без проблем. Чтобы происходило ее стекание по желобам первой части водосточной системы, их надо уложить под наклоном. Если этого не сделать, вода будет собираться в желобах, застаиваться там, а при накоплении переливаться через края лотков, заливая стены и фундамент здания.

Есть и противоположная сторона ситуации. Если угол наклона водостока будет большим, это в первую очередь испортит фасад дома. Система отвода воды с крыш будет выделяться не лучшим образом.

Отвод воды в данном случае будет происходить максимально эффективно. Но в месте стыковки желобов с вертикальными трубами будет скапливаться большой объем воды, который трубы могут не принять полностью, может произойти тот же перелив. Проблему можно решить установкой приемных воронок большего размера. Но это также скажется на внешнем виде фасада.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° – это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

минимальный уклон желобов водосточной системы – 3 мм;
максимальный – 5 мм.

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Правила монтажа желобов водостока

До начала монтажа необходимо правильно подобрать ширину желобов. Это зависит от площади скатов крыши. Чем они больше, тем должен быть большим диаметр. Зависимость такая:

площадь крыши в пределах 50-70 м² – желоба шириной 90 мм;
площадь скатов от 70 до 140 м² – водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
В нее вкручивают саморез.
Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
Нить удаляют и переходят к монтажу восточных желобов.

Монтаж горизонтальных водостоков – это установка лотков на кронштейны по технологии раструбного соединения. Последующий элемент укладывается под предыдущий. Нахлест – 10 см. Этот участок рекомендуется дополнительно герметизировать, используя, к примеру, силиконовый герметик. Оптимально – если стык двух лотков попадет на кронштейн.

Способов крепления желобов к кронштейнам несколько. Часто используемый – загиб внешнего края поддерживающего элемента за борта лотков. Можно использовать вязальную проволоку или применить саморезы, которые вкручивают сразу сквозь кронштейн и лоток. Есть на рынке и более сложные, но высокоэффективные методы.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей. Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной. Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк. В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк. К примеру, если длина карниза равна 12 м, стояки монтируют посередине – по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Правильный выбор угла наклона горизонтальной части водосточной системы обеспечит максимально эффективную работу водоотводящего контура. Небольшое отклонение от норм в ту или другую сторону может привести к снижению качества работы.

Источник: https://StrojDvor.ru/kanalizaciya/uklon-vodostocnogo-zeloba/

Уклон водосточного желоба на 1 метр

Расчет сечения элементов водосточной системы

Уклон системы водоотведения – важный, но не единственный параметр, от которого зависит эффективность ее работы. Кроме того, следует точно рассчитать сечение труб и желобов, для чего впору воспользоваться следующими рекомендациями:

для кровель, площадь которых не превышает 130 квадратных метров вполне можно обойтись одним водостоком с диаметром трубы 85-110 миллиметров и сечением желоба 115-125 миллиметров;
если площадь крыши больше 130 квадратных метров, потребуется уже два водостока с диаметром трубы 87-10 миллиметров и сечением желоба 150 миллиметров.

Установка кронштейнов водосточной системы

Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.

Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.

Устанавливаем воронки водостока

Следующий этап монтажа водосточной системы – это установка водоприемных воронок. В процессе ее выполнения мы рекомендуем выполнять все перечисленные ниже рекомендации:

для обеспечения герметичности системы необходимо очень аккуратно вырезать отверстия под воронки в желобе. Для пластиковых изделий лучше использовать острый нож, а для металлических – специальную ножовку;
передний фальц воронки должен быть прочно зацеплен за кромку желоба;
фиксаторы изделия закрепляются на задней кромке водостока;
в пластиковых системах воронка крепится к желобу с помощью специально предназначенного клея.

На последнем этапе монтажа необходимо установить специальные заглушки, которые оснащаются резиновыми уплотнителями для сведения к минимуму риска протечки системы.

Особенности монтажа водосточных желобов

После того как кронштейны выставлены строго по уровню, установить желоба, соблюдая необходимый уклон системы, будет совсем несложно. Для этого достаточно вставить изделие за кромку крепежного элемента и провернуть его до упора на 90 градусов. Для крепления желобов могут быть использованы либо специальные металлические пластины, либо защелки из полимерных материалов.

На поворотах водосточной системы для соединения желобов применяются специальные уголки, которые исключают протечку воды на данных участках. Также важно правильно установить соединители и компенсаторы. Последние предназначаются для того, чтобы исключить деформацию элементов водосточной системы из-за температурного расширения. Монтаж компенсаторов осуществляется на тех участках, где желоба стыкуются с водосточными трубами.

Правильный уклон водосточного желоба, лотка

Составными элементами системы водостока, обустройство которой крайне необходимо для надежного функционирования кровли, являются: желоб водосточный; кронштейны для него; воронки, заглушки, трубы. Отсутствие водоотведения с крыши дождевых и талых вод непременно заканчивается разрушением стен и фундамента здания. Для предотвращения нежелательных последствий также потребуются водосточные лотки.

Нюансы проектирования водосточной системы

Прежде, чем приступить к работе по созданию водостока, внешний вид которого изображен на фото, потребуется правильно его запроектировать. Особое внимание при этом обращают на уклон желоба водостока и его сечение. Для того чтобы просчитать вышеназванные параметры, нужно знать площадь отведения воды. Необходимую величину определяют путем умножения длин крыши и ската.

В зависимости от полученного результата, согласно схеме, определяется сечение, которое должен иметь кровельный желоб и диаметр водосточной трубы:

если крыша имеет площадь от 60 до 100 «квадратов», тогда потребуется монтаж одного водостока, с сечением желоба 115 миллиметров и диаметром трубы – 87 миллиметров;
когда площадь кровли составляет 80-130 «квадратов», параметры элементов одного стока, который необходимо приобрести, должны составлять соответственно 125 и 110 миллиметров;
в том случае, если размер крыши равен от 120 до 200 «квадратов», то водостоков необходимо два, каждый с сечением желоба 150 миллиметров и диаметром трубы 87 миллиметров;
два водостока потребуется для обеспечения отвода воды с кровли площадью 160-220 «квадратов», при этом у желоба сечение должно составлять 150 миллиметров, а у трубы диаметр – 110 миллиметров.

Крепление кронштейнов

Для того чтобы создать минимальный уклон водостока (иначе он не будет правильно функционировать) следует прикрепить кронштейны. Именно эти элементы обеспечивают сток воды в нужном направлении.

Специалисты рекомендуют выполнять уклон водосточной системы по горизонтали из расчета 2-3 миллиметра на один погонный метр. Для монтажа кронштейна имеется специальный крюк – эту деталь начинают крепить с верхней точки. Затем устанавливается самый нижний элемент. Его располагают ниже верхнего на 20-30 миллиметров при условии, что длина желоба не более 10 метров.

Далее между этими двумя крюками натягивают шнур и определяют точки монтажа промежуточных кронштейнов. Не следует превышать или уменьшать уклон водостока, в противном случае воронки будут не в состоянии справляться с потоком воды или наоборот она будет застаиваться в желобах. Шаг, с которым монтируются кронштейны, зависит от материала изготовления элементов водосточной системы. Для желобов из металла он равен 75 – 150 сантиметров, а для пластиковых – не более 60 сантиметров.

Из всего вышесказанного следует сделать вывод: крепление желоба водостока необходимо выполнять в строгом соответствии с произведенными расчетами водосточной системы.

Самостоятельная установка водосточной системы на крыше дома

Водосточная система предназначена для отвода атмосферных осадков с кровли скатного типа. Срок эксплуатации водостока – от 5 до 12 лет, при правильном монтаже и эксплуатации. Но часто можно увидеть, как почти новая водосточная система приходит в негодность: обрывается или провисает. В данной статье, мы расскажем как самостоятельно выполнить монтаж водостока с соблюдением всех технологических требований.

Выполнять установку водостока лучше как минимум с одним напарником. Крепится водосток под свес крыши. Уклон водосточного желоба должен быть в пределах 2-3 миллиметров на один метр в направлении слива.

Монтаж состоит из следующих этапов:

Пошаговое руководство по установке водостока на крышу дома из 6 пунктов

1. Установка держателей: кронштейнов и желобов

Лучше конечно прикрепить кронштейны еще на этапе монтажа обрешетки кровли. Идеальным вариантом будет, чтобы шаг держателей для желобов совпадал с шагом стропил – где-то в пределах 50-60 сантиметров.

Если расстояние между стропилами больше, например один метр, то к обрешетке нужно прикрепить дополнительные кронштейны. Далее по горизонтали с уклоном примерно 5 сантиметров на 10 метров желоба располагаем крюки.

Чтобы достичь качественного слива воды, нужно вычислить разницу между высотой крайних крючков и с помощью фломастера или карандаша отметить угол наклона. Для удобства можно пронумеровать каждый крюк. При достаточно большой длине крюка, их можно немного подогнуть в соответствии с наклоном крыши. Короткие крюки прикрепляются на вертикальную сторону обрешетки. Как итог, у Вас должно получиться так, чтобы центр дуги крюка был в той же вертикальной плоскости, что и центр угла кровли.

При длине дома от 20 метров, следует делать два угла уклона для слива в 2 воронки или же смонтировать одну воронку, но посередине.

2. Следующим этапом является установка воронок.

В зависимости от характеристик желоба вам может понадобиться сделать отверстие для воронки. Будьте очень внимательны, чтобы дырка не получилась шире воронки, иначе вода будет стекать мимо. Сделать это можно с помощью ножовки.

С помощью разметочного инструмента: карандаша, фломастера и т. п. отметьте центр крепления воронки к желобу. Отверстие должно находиться прямо над ним. Далее закрепляем желоб и воронку: под одну сторону подводим фальц, а с обратной стороны крепим фиксатор.

3. Желоб внешним пазом крепим на кронштейн таким образом, чтобы он полностью лег в него, далее его нужно закрепить фиксатором.

4. На желоб монтируем заглушку. Она может идти как в одном комплекте с уплотнителем, так и отдельно. Во втором случае уплотнитель укладывается на дугу заглушки, следим, чтобы ребристая часть была сверху. Теперь желоб стыкуется с уплотнителем и надевается заглушка, чтобы она полностью вошла в паз, нужно по ней немного постучать.

5. Важным моментов в монтаже водосточной системы является учет воздействия окружающей среды: обледенение, перепады температуры. Так водосток может расширяться и сужаться, что в свою очередь приведет к повреждению желоба, если не принять соответствующие меры. Водосточные системы из пластика имеют бесклеевое соединение, поэтому желоб нужно закреплять так, чтобы он немного проскальзывал по уплотнителям.

Водосток с клеевым соединением требует дополнительных компенсаторов, которые устанавливаются на высшие точки желоба. Для металлических систем, расширение при разнице температур небольшое, но все же рекомендуется использовать уплотнители.

6. Желоба нужно соединить между собой – для этого используются соединители. Как мы уже говорили в предыдущем пункте, они должны быть с резиновыми уплотнителями. Соединители монтируются на оба желоба по центру: сначала он устанавливается на сторону без замка, а потом уже на обратную. Стоит отметить, что между желобами должен быть зазор 3-5 мм.

7. Под каждым углом желоба должен быть кронштейн. Углы соединяются по методу, описанному в пункте 6.

8. Желоба нужно защитить от попадания различного мусора, листьев. так как забивание системы может привести к намоканию стен и даже к подмыву фундамента. Чтобы избежать подобного, нужно на желоб устанавливать специальные решетки – листоулавливатели.

9. Под каждой воронкой устанавливается колено стока. Благодаря ему, водосток скрепляется с хомутами труб и находится ближе к стене. К этому колену монтируется еще одно колено, кольцо которого направляется вниз, а на него уже надевается труба.

10. Если между коленом, которое идет от воронки, и стеной значительное расстояние, то необходимо ещё вставить соединительную трубу.

11. На данном этапе сточная труба монтируется в колено и скрепляется хомутами. Если высота стока значительна, то возможно использование нескольких труб, которые надеваются друг на друга.

12. Существует два вида хомутов: для деревянной стены и для кирпичной. В случае с последней, хомут идет вместе со штырем, который вбивается в дюбель

13. Важно помнить, что нельзя располагать слив очень близко к земле или отмостке. Расстояние должно быть в пределах 30-40 сантиметров.

Таким образом, при соблюдении технологии Вы получить отличную водосточную систему, которая прослужит Вам срок, который гарантировал производитель.
