Какую доску использовать для обрешетки под металлочерепицу?

В этой статье:

Обрешетка под металлочерепицу: устройство, размеры и монтаж

Обрешетка крыши под металлочерепицу — основной элемент конструкции. Ее роль заключается в обеспечении качественного крепления листов. Монтаж обусловлен некоторыми сложностями и имеет ряд нюансов. В случае отсутствия определенных знаний в данной области, доверьте эту работу профессионалам.

Устройство

Устройство сплошного настила предполагает собой применение бруса или обрезной доски, укладка которых осуществляется вплотную друг к другу. Имеющийся между ними зазор должен равняться 1 см. Необходимая толщина брусьев -50 х 50 мм, размер обрезной доски – 32 х 100 мм.

Перед монтажом древесина проходит обработку антисептиком.

Монтаж решетчатого настила намного сложнее, при этом расход материала намного ниже.

Результат — снижение стоимости работ и облегченная конструкция крыши. Решетчатый каркас возводится после того, как стропила укрыты гидроизоляционным материалом. Обязательно оставить зазор между ними для вентиляции.

Шаг конструкции под профиль металлочерепицы рекомендовано делать 350 мм.

Данный размер составляет расстояние от кромки нижней доски до середины следующей. Благодаря этому можно осуществить крепеж листа металлочерепицы в нижней части волны. В результате повышается декоративность укладки. Самая нижняя доска, которая служит началом обрешетки под металлочерепицу, должна быть на 15 мм шире остальных. Многие производители указывают свой шаг для каркаса. Оптимальный зазор между частями обрешетки указан в инструкции по монтажу, прилагаемый к металлической черепице.

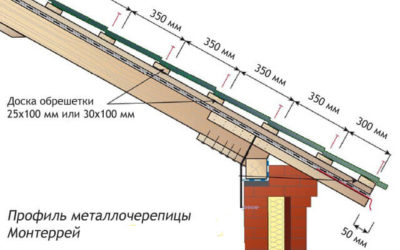

К примеру, при монтаже металлочерепицы Монтеррей обрешетка выполняется с шагом не менее 300 мм.

Размерные особенности

Основными размерами обрешетки под металлочерепицу являются:

шаг;
размер применяемого пиломатериала.

Шаг определяется длиной волны металлической черепицы. Он имеет конкретное значение, зависящее от вида используемого профиля. Самый жесткий участок в профиле расположен внизу волны, перед началом следующей. Поэтому крепеж кровельного материала осуществляется именно в этих местах. Необрезную или полуобрезную доску при монтаже обрешетки применять не рекомендуется.

Расчет шага укладки досок под металлочерепицу осуществляется следующим образом:

Шаг обрешетки под металлочерепицу выбирается согласно виду металлочерепицы.
Расстояние между брусьями обрешетки указывают в инструкции к конкретному типу кровли. Его рассчитывают от низа первой доски до верхней точки второй.
Между первыми двумя досками обрешетки значение шага берется меньшее.
Шаг обрешетки для металлочерепицы зависит от уклона ската крыши и величины выступа кровельного материала за первый брусок обрешетки.
Отчет выступа материала для кровли осуществляется от лобовой доски. В случае ее отсутствия- от стропильного среза.
Правильный расчет расстояния между первой и второй досками достигается при укладке на стропило уровня длиной 120-150 см для замера расстояния от верхней точки первой волны до нижней части листа. После этого сделать отметку.
Теперь выдвигается уровень подобно листу кровли, угольник устанавливается к лобовой доске и на нем откладывается точка необходимого выступа. Необходимо довести уровень до этой точки.
Самая первая доска выбирается толще остальных с целью избегания висящего выступа при крепеже кровельного материала.
Замеры всех оставшихся досок обрешетки необходимо осуществлять от верхней точки второй доски через одинаковое расстояние в соответствие с кровельным профилем. Отметки для обрешетки наносятся через каждые два стропила, так как доска может в результате быть кривой и понадобится ее натяжка по нанесенным меткам.
В одном ряду доски обрешетки следует соединять на стропиле. Не рекомендуется укладывать элементы основания внахлест. Разбежку встык необходимо выполнять по стропилам.

Не рекомендуется стыковать всю обрешетку на одном стропиле. В противном случае не получится добиться необходимой жесткости конструкции. Многие производители изготовляют профили различной длины волны. Поэтому шаг будущей несущей системы различный для конкретного приобретенного вида металлической черепицы. Для легких и несложных конструкций, имеющих небольшую высоту волны кровли и толщину листа 0.4-0.45 мм применяется обрезная доска сечением 25 × 100 мм. Доска, имеющее сечение 32 × 100 мм, является отличным вариантом для конструктивно сложных кровель.

Также такую доску применяют для металлочерепицы с большой высотой волны и толщиной листа 0,5 мм. Для обоих случаев применяется стропильный шаг равный 0,6-0,9 м. Брусья, имеющие сечения 40 × 60 мм или 50 × 50 мм, устанавливаются в случае большого стропильного шага (более 1 метра). Имеется три основных вида профиля с разной длиной волны. Основные производимые типоразмеры металлочерепицы обладают длиной волны 300, 350 и 400 мм. Поэтому шаг определяется в зависимости от длины волны профиля. Интервал, равный шагу обрешетки, необходимо измерять от центра досок.

На основании представленных данных производят расчет обрешетки под металлочерепицу.

Места примыканий

Обрешетка под металлочерепичный профиль возле ендов, труб дымохода и по периметру мансардных окон и слуховых отверстий укладывается сплошным методом. Осуществляя монтаж обрешетки, важно не допускать ошибок.

Ведь крыша – важный элемент дома, поэтому качественное покрытие обеспечивает долговечность и надежность строения.

Небрежность может стать причиной демонтажа элементов кровли, а это чревато значительными финансовыми затратами.

Ведь, снятая металлочерепица, к повторному применению не пригодна.

Монтаж под металлочерепицу

Монтаж обрешетки под металлочерепицу своими руками осуществляется следующим образом:

Брус для стропил выбирают размерами не менее 50*150 мм. Под обрешетки необходимы доски с сечением не менее 25*100 мм. Для контробрешетки необходима доска 25*50 мм.
Прибивать начальную доску необходимо строго вдоль карнизного света так, чтобы она за него не выходила. Толщина первой доски должна быть на 10-15 мм больше, чем у остальных. Это необходимо для компенсирования разности уровней точек опоры начального и последующих черепичных модулей.
Шаг обрешетки металлочерепицы необходимо брать такой, чтобы расстояние от доски, выходящей на карниз, было на 50 мм меньше, чем между всеми последующими. Шаг между остальными досками обрешетки должен равняться шагу профиля монтируемой металлочерепицы.
Проверка правильности расстояния от первой до второй доски обрешетки осуществляется следующим образом: на земле разложить два дощатых обрезка, параллельно друг другу и на определенном расстоянии. Затем на них накладывают элемент черепицы и определяют, достаточен ли выступ черепицы для обеспечения нормального тока воды. При большом выступе может произойти перелив воды через желоб, а при маленьком — задув воды между желобом и лобовой доской. Также существует опасность деформации листов из-за чрезмерной снеговой нагрузки.
Разметка осуществляется при помощи рулетки. Начинать следует с первой доски, выходящей на карниз. Затем осуществляется крепеж торцевых и коньковых планок.
Ветровая доска должна находиться выше обрешетки на высоту листа металлочерепицы. Высота листа определяется видом черепицы и составляет 35-55 мм.
Надежное крепление конька в местах его присоединения обеспечивается путем прибивания дополнительной доски 25*100 мм.
Если планируется осуществить организованный водосток с кровли, то перед монтажом покрытия необходимо установить кронштейны для прикрепления желобов. Карнизная планка также устанавливается монтажом металлочерепицы по кровельному свесу.
Определить места крепления кронштейнов. Установить их с шагом 500-600 мм относительно другу и другу. Крепеж кронштейнов осуществляется на нижнюю доску обрешетки.
Монтаж крайних кронштейнов предполагают уклон желоба 5 мм на 1 м длины. Для ровного монтажа оставшихся кронштейнов натягивают шнур.
Желоб вставляется и крепится на кронштейнах. Крепеж карнизной планки к обрешетке осуществляется так, чтобы край желоба перекрывался нижним краем планки. Тогда будет осуществляться сток конденсата в желоб с планки. Нахлест карнизных планок относительно длины, должен составлять не менее 100 мм.

Монтаж дополнительных элементов конструкции

Кроме обрезной доски, брусьев и металлочерепицы следует помнить и о важных элементах, благодаря которым можно продлить срок эксплуатации крыши.
Это система обогрева для предотвращения скопления снега и обледенения, снегозадержатели для металлочерепицы и водосточная система.
Система задержания снега представлена из нескольких элементов. Это специальные скобы, крепеж которых к черепице осуществляется в шахматном порядке. Они предотвращают быстрое схождение снега с крыша.

Установка такой системы целесообразна на зданиях, находящихся возле пешеходных дорожек, над крыльцом или входом и над окнами мансарды. Уверен, что после данной статьи у вас отпадет вопрос, как сделать обрешетку под металлочерепицу. Качественный монтаж, соответствующий всем требований и выполненный по правилам, позволит осуществить укладку покрытия быстро и без особых усилий. И цена такой конструкции будет гораздо ниже, чем заказывать строительство в сторонних организациях. Надежная кровля защитит от непогоды и крыша будет радовать вас долгие годы.

Чтобы закрепить материал, посмотрите видео-урок по креплению обрешетки под металлочерепицу:

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/montazh-krovli/obreshetka-pod-metallocherepicu.html

Обрешетка под металлочерепицу: правила монтажа под крышу, расчет и выбор материала, особенности покрытия

Металлочерепица представляет собой металлическое покрытие, которое обрабатывается несколькими слоями защиты для более длительного срока службы. Наряду с уникальными качествами, оно имеет хороший внешний вид, который будет выглядеть гармонично. Конструкция крыши с использованием металлизированных покрытий должна проводиться в соответствии с монтажной схемой. Самый важный элемент в ней — обрешётка под металлочерепицу.

Металлочерепица на сегодняшний день является самым популярным материалом для кровли. Для ее установки требуется точное соблюдение правил, с помощью которых образуется каркас — основание из дерева для строительства крыши. Обрешетка для металлочерепицы считается одним из краеугольных камней устройства всей крыши.

Корпус для плитки практически становится носителем прямой нагрузки от кровельного материала, который равномерно проходит через стропила ко всем важным несущим частям дома.

Крепление основы к черепице — довольно сложный процесс. Однако, если все сделано правильно, вы не можете беспокоиться о целостности крыши. Многие не знают, как сделать обрешётку под металлической плиткой и не понимают, зачем заполнять каркас гидроизоляционным материалом.

Плитка крыши защищает пространство так, что влажность не накапливается изнутри крыши, это может разрушить покрытие. Вентиляционное пространство будет помогать испарению избыточной влаги, а крыша послужит намного дольше. Благодаря хорошей обрешётке можно удалить влагу из мест, где задействованы зажимы каркаса и слой гидроизоляционного материала. В этом случае капли конденсата будут накапливаться на карнизе крыши. Кроме того, обрешётка помогает лучше установить гидроизоляцию — материал не провисает и не морщится.

Перед установкой конструкции необходимо понять устройство обрешётки для кровли. Вы должны знать, что длина конструкции зависит от типа конструкции. Если это сплошной вид кровли под металлической плиткой, то выбирается пиломатериал (32 на 100 мм) или стержни, имеющие поперечное сечение от 50 до 50 мм. Рейки нужно укладывать на расстояние 10−11 мм для обеспечения вентиляции.

Если выбран тип решётки, то установка планок для плитки становится более сложной. Но в то же время количество строительных материалов уменьшается, непрерывное строительство требует больших затрат, чем решетчатая работа. Кроме того, снижается нагрузка на крышу.

Следует помнить, что перед установкой планок для плитки доски должны быть покрыты антисептическими растворами, тогда материал будет служить дольше. Перед установкой вам нужно определить, какой будет шаг под плиткой. Как правило, он рассчитывается на основе длины волны черепицы. Поскольку длина волны может быть различной, шаг изменяется в зависимости от этого параметра.

Если крыша не очень высокая и светлая, то используется обрезная доска с сечением 25 на 100 мм. Если крыша более сложная, то используется доска 32 на 100 мм. Тот же материал подходит, если плитка имеет очень большую волну. Шаг для большой волны и сложной структуры крыши составляет от 0,6 до 0,9 м. Рейки, имеющие поперечное сечение от 40 до 60 мм и от 50 до 50 мм, установлены с шагом стропила более 1 м, но это очень редко. В общем, размеры кровли для металлической кровли зависят от параметров крыши.

Для обрешетки крыши под металлочерепицу обычно используются сосна, ель или пихта. Если нет возможности купить сосновые доски, вы можете брать лиственные породы. Наиболее приемлемым вариантом является рейки сосны, потому что они менее испорчены и не очень дорогие.

Следует помнить, что доски и планки для кровельной кровли под плиткой должны быть сухими и без каких-либо насекомых. Кроме того, нужно обеспечить, чтобы материал был без гнили. Также необходимо выровнять доски — очень важно, чтобы они были одинаковыми по длине. В противном случае планки могут перекоситься, и не будут удерживаться. Если дерево было гнилым или присутствовали насекомые, то в дальнейшем обрешётка под металлом может сломаться.

Особенности обрешётки кровельного покрытия

Каркас крыши под плиткой будет действительно надёжным, но необходимо учитывать особенности выбора материала и его установки.

Деревянные доски — это лучший вариант для создания каркаса. Они относительно просты в обращении, вся конструкция имеет малый вес и обладает механической прочностью. Выберите размер досок. От этого зависит прочность крыши и высота. Также учитывать нужно расстояние меж стропилами. На выбор шага влияет модель плитки, ее форма и толщина покрытия.

Установка обрешётки рекомендуется летом, ранней осенью или весной. В это время влажность будет минимальной, что уменьшит вероятность накопления воды в элементах конструкции.

Преимуществом установки металлической кровли является отсутствие необходимости в создании сплошного деревянного настила. Лучшим вариантом является установка досок с нужным шагом. Но для этого необходимо выбрать правильный размер и тип древесины.

На первом этапе проверяется правильная установка стропил. Расстояние меж ними должно составлять 600−750 мм. Это требуется для создания надёжной основы для будущего дизайна. В качестве основного материала производства можно использовать обычные доски.

Основные требования к ним заключаются в следующем:

Влажность не должна быть выше 20%. При необходимости они должны пройти фазу сушки, чтобы уменьшить этот показатель.
Размеры. Стандартная длина 6 метров. Высота должна быть не менее 2,5 см, а ширина — 100 мм. Важно помнить, что первую доску нужно делать выше остальных на 2 см. Это требуется для компенсации возможных различий в уровне крыши.
Отсутствие разных дефектов. К ним относят трещины, чипы и поверхностные неровности. Если они обнаружены, замените элемент.

Что касается сушки — рекомендуется выбрать уже подготовленные доски, так как снижение уровня влажности в доме проблематично.

Расчёт материала каркаса

Для расчёта пиломатериала в соответствии с готовой стропильной системой производятся точные измерения. Используют рулетку, измеряя длину и высоту каждого склона. В расчётах также добавляются затраты: выпуск фундамента над карнизом, доски и т. д.

Есть самый простой способ рассчитать прочный каркас. Для этого вам нужны только данные о площади крыши и размере доски. Чаще всего такие вычисления выполняются с помощью компьютерных программ.

Схема установки основания

Важно выбрать правильную схему монтажа обрешетки под металлочерепицу, а именно решить такой вопрос — какой шаг будет оптимальным? Он зависит от геометрических размеров материала кровли, а именно от высоты волны. Поскольку фиксация может выполняться только на основании, плата должна располагаться точно в этом месте крыши.

Наиболее распространённой моделью является металлочерепица с размером волны 350 мм. В этом случае расположение плат должно иметь разное расстояние между обрешёткой и металлической плиткой, на расстоянии 230 мм друг от друга. Это связано с тем, что нагрузка на нижней части кровельного материала должна быть распределена равномерно по всей плоскости досок. В таблице указаны рекомендуемые значения расстояния для первого элемента, установленного на карнизах крыши. Многие производители всегда указывают рекомендации по расположению структуры для определённой модели металлической плитки.

Общие рекомендации заключаются в следующем:

Наличие слива. Он влияет на размер выступа. Обычно это 40 см, но если есть слив, к этому значению добавляется не менее 30 см.
Для предварительного расчёта в обрешётке применяемого материала начальной точкой установки является фронтальная доска. Если ее нет — установка выполняется из стропила.
Для создания воздушного зазора рекомендуется использовать контрстойки. Их высота зачастую не превышает 20 мм.

Размер кровли для металлической кровли определяется размерами крыши. Это учитывает расположение иных элементов — дымоходов, дренажных систем. После сделанного правильно расчёта этапа установки вы можете перейти непосредственно к установке. Предварительно установленная наружная теплоизоляция кровли и гидроизоляционный слой материала в рулонах. Последний монтируют непосредственно на стропилах с небольшим провисанием между ними.

Работы по созданию обрешётки под металлочерепицу

Для установки обрешётки необходимо выполнить ряд предварительных работ. В соответствии с предвзятой схемой установки платы разрезаются на требуемый размер. Лучше всего обрабатывать поверхность антисептиком. Затем вы можете перейти непосредственно к установке.

Для монтажа потребуются такие материалы и инструменты:

Дерево.
Рулетка.
Уровень.
Гвозди.

Необходимо принять меры безопасности для работы на своей крыше. Работы выполняют только в том случае, если на одном из стропил имеется высотный пояс.

Все крепёжные элементы дренажной системы устанавливаются заранее. Присутствие пространства обязательно принимается во внимание — на этом этапе плиты разрезаются под определённым углом, образуя основание. Затем, на стропилах над гидроизоляцией, отрегулируйте каркас.

Устройство начинается с установки карниза. Первый элемент не должен мешать последующей установке водосточной трубы. Он должен располагаться на уровне стены всего здания. Следующие параметры задаются в соответствии с заранее вычисленным шагом. Монтаж последней доски на гребне должен быть сделан неблизко к ней, на минимальном расстоянии.

Если кровля имеет сложную основу, то в местах, где изменяется угол наклона, элементы обрешётки склеиваются близко друг к другу. В будущем это облегчает установку кровли. Правильно установленная обрешётка под плитку станет надёжной основой для установки кровельного материала. После того как конструкция установлена — рекомендуется подождать 3 дня, чтобы доски лучше установились.

Все конструкции древесины обрабатываются антисептическими и огнезащитными средствами перед использованием.

Средства для обработки конструкции из дерева

Важным этапом перед установкой стропильной системы и обрешётки является обработка сырья специальными средствами, обеспечивающая дополнительную долговечность отдельным частям и крыше в целом. Важным моментом перед выбором хорошего антисептика является не только вид дерева, но и общие условия климата расположения строительной площадки. Опытные строители отлично знают, что в жарком климате дерево нужно защищать от воспламенения, а во влажном — от воды.

Основными видами таких защитных покрытий являются:

огнезащитные средства;
биозащиты;
водоотталкивающие составы;
защиты от плесени и грибка;
универсальные защитные средства.

Одним из самых универсальных антисептиков является Сенеж, который благодаря своим свойствам глубоко проникает в слои дерева, защищая стропила и каркас от преждевременного разложения, от вредных насекомых и других факторов, которые разрушают дерево.

Деревянные части крыши можно обработать, пропитывая поверхность обычной щёткой. Более эффективным и популярным способом обработки древесины является применение антисептика с помощью распылительных устройств с механическим или автоматическим режимом работы. Перед началом обработки дерево требуется очистить от мусора и высушить.

Последствия из-за неправильной установки

Важно правильно выполнить монтаж каркаса. Для этого следует соблюдать инструкции.

В случае если установка каркаса под плиткой выполнена неправильно, материал может впоследствии иметь следующие дефекты:

Слабое крепление металлической плитки.
Морщинистое покрытие.
Проблемы с креплением карниза и фронтона во время установки.

Есть места, в которых каркас должен быть твёрдым. В обязательном порядке это будет пространство шириной 10 мм у каждого склона и места соприкосновения с такими кровельными конструкциями, как трубы или окна чердака.

Для последнего должен быть установлен не только сплошной каркас, ширина которого составляет около 150−200 мм, но и его собственная стропильная система, к которой будут прикреплены доски.

При установке планок над утеплителем вы не можете сделать его прочным или с небольшими зазорами, поскольку это может нарушить циркуляцию воздуха в пространстве под крышей и привести к накоплению влаги.

Источник: https://planken.guru/otdelka-i-montazh-fasadov/metallocherepica/kak-sdelat-montazh-obreshetki-pod-kryshu-iz-metallocherepicy.html

Шаг обрешетки под металлочерепицу — руководство

Шаг обрешетки под металлочерепицу

Обрешетка, как одна из составляющих стропильной системы, играет важную роль в обеспечении максимально долгого срока эксплуатации крыши, а также является каркасом, на котором держится кровельный материал. Устройство обрешетки может быть:

сплошным – в этом случае доски обрешетки укладываются плотно друг к другу, и прикрепляются к стропилам;
смонтированным при помощи листового материала – на кровлю выполняется настил из листов OSB, которые обеспечивают ровную поверхность кровле и применимы для любого вида кровельного материала;
разреженным – в этом случае на стропила укладываются деревянные бруски, затем на них накладываются перпендикулярно доски или бруски на расстоянии, соответствующем размеру выбранного материала.

Металлочерепица — как материал для покрытия кровли

В настоящее время наиболее востребованным материалом для покрытия кровли, который гарантирует прочность и долговечность, является металлочерепица. Этот материал обладает необходимой легкостью и прочностью в отношении окружающей среды, а также придает эстетичный внешний вид кровле здания.

К достоинствам металлочерепицы, кроме прочности и долговечности, относятся: легкость (по весу — металлочерепица в 10 раз меньше обычной черепицы), техническая простота монтажа, разнообразие цветовой гаммы покрытий, относительно низкая стоимость монтажных работ, экологическая безопасность, а также возможность монтажа в любое время года.

К недостаткам можно отнести: необходимость устройства дополнительной шумоизоляции, подверженность коррозии участков с нарушенным слоем, потребность в устройстве специального водоотвода.

Что же касается такого показателя, как шум от ветра или во время дождя (ведь металлочерепица считается самым шумным материалом для кровли), то избежать дополнительных шумов можно, если совместить с пароизоляционным слоем звукоизоляционный. Хотя не один из кровельных материалов не гарантирует защиту от шума на все 100%.

Также, не следует забывать, что образование повышенной шумности может быть и последствием неправильного расчета шага обрешетки и экономии на качестве материалов.

Для покрытия кровли металлочерепицей подойдет любой из видов обрешетки, но при этом важно запомнить, что металлочерепица предъявляет к планкам обрешетки очень высокие требования – все они должны быть абсолютно ровными, просто идеальными. Если же будут допущены какие-либо неровности, тогда невозможно станет обеспечить равномерное прилегание черепицы.

Классификация металлочерепицы

Основой металлочерепицы является стальной лист, который покрыт с внешней и внутренней стороны цинковыми слоями, а также с внутренней стороны – дополнительными защитными слоями и с внешней стороны — полимером. Для цинкового слоя используется не только цинк, как таковой, это может быть и алюмоцинковое покрытие, железоцинковое и другие.

В разрезе металлочерепица выглядит как на рисунке 2.

Строение металлочерепицы (разрез)

От материала зависит срок эксплуатации изделия: металлочерепица по гарантии используется 15 лет, а по факту – 50 лет.

Самые популярные — гладкие покрытия, а также текстурированные, в основе которых лежит полиэстер, а также может быть пластизол, акрилат, полиуретан, поливинилиденфторид. От вида используемого полимера зависит окончательная стоимость металлочерепицы.

Различается металлочерепица по различным параметрам, это качественные и эстетические материалы.

Качественные параметры: сырье (производитель, используемое полимерное покрытие, толщина стали (диапазон от 0,4мм до 0,5мм)); виды защитных покрытий; оборудование и сертификация производства; страна происхождения.

Эстетические параметры: форма, геометрические размеры, цветовое решение.

Шаг обрешетки и ее монтаж

Для металлочерепицы наиболее оптимальной является обрешетка с разреженным шагом.

Шагом называется расстояние между теми планками обрешетки, на которые непосредственно будет выполняться крепление металлочерепицы.

Размер же шага обрешетки под металлочерепицу делается совершенно индивидуально и полностью зависит от выбранного материала и его геометрических размеров.

Типовые размеры шага

У разных производителей длина волны металлочерепицы отличается, соответственно, шаг тоже будет разный. Поэтому, далее подробно расписано: как выполнить расчет шага и как смонтировать обрешетку.

Очень важно правильно рассчитать и начать установку обрешетки, чтобы избежать впоследствии нестыковки листов кровельного материала, деформации, непрочного крепления.

Для начала следует определиться с материалом.

Подбор пиломатериала для обрешетки

Для устройства обрешетки под металлочерепицу наибольшим предпочтением пользуются материалы, полученные из дерева хвойных пород: пиленый брус, доски обрезные. Размеры пиломатериалов абсолютно разные и зависят от конструкций кровель, для которых в данный момент предназначаются. Например:

доска обрезная толщиной 24(25) мм и длиной 100 мм является самым распространенным вариантом, и применяется практически для любой кровли, но не очень сложной конструкции;
доска обрезная толщиной 28(32) мм и длиной 100 мм лучше всего подходит для укладки металлочерепицы с основанием из толстого оцинкованного листа, и для кровель сложной конфигурации;
пиленый брус 50х50 мм и 40х60 мм применяется в случаях нестандартных конструкций кровли, а также, если между стропильными ногами большое расстояние (не 60-80 см, а 90-100 см).

Важно: материалы для изготовления обрешетки должны быть сухими, не допускаются сучья и различные дефекты. До монтажа, весь пиломатериал рекомендуется обработать водоотталкивающим защитным покрытием.

Необходимые инструменты

Для изготовления обрешетки на кровлю под металлочерепицу вам понадобятся следующие инструменты:

молоток;
гвозди оцинкованные;
рулетка или раскладной метр;
ножовка;
уровнемер;
простой карандаш (для нанесения разметки).

Порядок устройства обрешетки под металлочерепицу

Для начала работы по устройству обрешетки под кровельное покрытие, на стропильную систему кровли (в которой есть теплоизоляция) плотно натягивается паронепроницаемая мембрана по всей поверхности ската крыши. Мембрану необходимо натянуть с накладкой одной полосы на другую примерно 6 см и прибить гвоздями.

На натянутую мембрану монтируются контрольные рейки. Такие контррейки необходимо прикрепить: сверху — вдоль конька кровли (ниже на 3,5 – 4 см), по бокам — на края ската крыши (по фронтону) и снизу (карнизная планка). Крепятся контррейки к стропилам при помощи оцинкованных гвоздей, длина гвоздей должна превышать толщину рейки примерно в три раза.

Толщина контррейки при длине ската крыши до 6 метров должна быть 24 мм, при длине от 6 до 12 метров – до 28 мм, при длине ската свыше 12 метров – 40 мм. Толщина первой доски (карнизной) должна быть толще других.

Для определения среднего расстояния реек, необходимо выложить на ровную поверхность двойной ряд, состоящий из 12 штук черепиц. Черепицы укладываются лицевой стороной вниз, передние складки должны сцепляться. После этого, высчитывается расстояние на смещение и размещение черепицы, замеряется расстояние между первой и последней черепицей каждого ряда, суммируется между собой и делится на 20. Полученное значение является шагом для размещения реек.

Далее, на боковую контррейку, начиная снизу, необходимо нанести отметки для расположения горизонтальных реек (на расстоянии друг от друга равному полученному значению шага). Наносят отметки простым карандашом, а расстояние отмеряют рулеткой.

Особое внимание необходимо уделить нижней рейке (на ее шаг влияет размер водостока). Шаг для нижней рейки будет немного меньше, так как она должна обеспечить перекрытие ребром черепицы часть водосточного желоба. Величина нависания нижнего ряда черепицы над водосточным желобом должна соответствовать 1/3 диаметра желоба. Таким образом, если у вас получился шаг обрешетки под металлочерепицу 350 мм, то расстояние между карнизной и первой рейкой будет около 280 мм.

Установка карнизной планки и нижнего ряда обрешетки

Параллельно боковой рейке по стропилам набиваются деревянные контррейки, на которые впоследствии прикрепляются горизонтальные рейки. Вертикальные контррейки должны соединяться в коньковой части.

После того, как нанесены необходимые разметки и установлены вертикальные рейки, можно приступать к набиванию горизонтальных реек.

Доски одного ряда должны соединяться на стропилах, но ни в коем случае не внахлест. Ровность рядов проверяется при помощи уровнемера. Излишки в размере реек обрезаются с помощью ножовки.

Обрешетка готова.

Готовая обрешетка крыши

На этом этапе можно переходить к укладке кровельного покрытия – металлочерепицы.

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

— шаг обрешетки под металлочерепицу

Источник: https://fundamentt.com/shag-obreshetki-pod-metallocherepicu/

Обрешетка под металлочерепицу: основные правила монтажа

Сегодня на рынке строительной продукции существует множество видов различных кровельных материалов. Наиболее популярной, благодаря низкой стоимости, сочетающейся с надежностью и практичностью, является металлочерепица. Она используется как при ремонте обветшавших крыш, так и при строительстве новых частных домов, а также зданий общественного назначения. Монтаж кровли из этого материала выполняется достаточно просто, если правильно выполнена обрешетка под металлочерепицу. Попробуем донести информацию об этом и о других нюансах, которые необходимо учитывать во время работы.

-мануал по монтажу металлочерепицы ↑

Прежде чем приступить к кровельным работам, необходимо всесторонне изучить основные правила для данного типа кровли: шаг обрешетки под металлочерепицу зависит от нескольких факторов.

Доски, заготавливаемые для устройства обрешетки, чаще всего сильно отличаются друг от друга по толщине. Например, партия толщиной 30 мм на самом деле будет состоять из единиц продукции, толщина которой – от 25 до 35 мм. Отклонение в 5 мм – вполне привычное явление, более точные размеры только у струганной и калиброванной досок, но устройство обрешетки под металлочерепицу из такого материала неоправданно дорого.

Поэтому, чтобы избежать лишних проблем во время работы, необходимо предварительно рассортировать материал. В противном случае разница в толщине материала станет причиной перепадов по уровню, что будет мешать при укладке черепицы. Такая толщина необходима для того, чтобы доска смогла выдержать вес человека во время монтажа кровли и ее обслуживания даже с учетом допусков при распиловке.

Специалисты не советуют использовать полуобрезную и необрезную доску.

Перед укладкой металлочерепицы необходимо выполнить монтаж обрешетки

Как выполнить расчет шага обрешетки ↑

Для того чтобы это сделать, необходимо соблюдать следующие правила.

Шаг обрешетки зависит от вида металлочерепицы (в частности, от профиля).
Расстояние между соседними элементами должно быть указано в инструкции производителя кровельного материала: для его определения измерения производят от нижнего края первой доски до верхнего края второй.
Расстояние между первыми двумя элементами выбирается меньшим.
Шаг обрешетки зависит также от уклона ската крыши и ширины выступа листовой кровли за границу первого бруска обрешетки.
Наличие или отсутствие водостока (конфигурация которого может быть разной) также может оказывать влияние на расчеты.
Если водосток крепится к лобовой доске, то к выступу должно прибавиться 30 мм, кроме того, играет роль диаметр желоба для водостока: при его значении, равном 90 мм, размер выступа будет отличаться от выступа при диаметре в 120 мм.
Измерение ширины выступа кровельного материала производят либо от лобовой доски, либо (при ее отсутствии) – от стропильного среза, при этом крутизна наклона ската кровли напрямую зависит от того, насколько необходимо выпустить лист металлочерепицы, чтобы получить требуемый результат.
Ошибка в расчетах может стать причиной неправильного расположения обрешетки для металлочерепицы: ее положение не будет совпадать с точками крепления саморезами.
Чтобы правильно вычислить расстояние между первыми двумя элементами, необходимо уложить правило или уровень длиной 1300 – 1500 мм на стропило, после чего измерить расстояние между верхней точкой первой волны и нижней кромкой листа металлочерепицы, а затем сделать отметку.
Далее нужно выдвинуть уровень на длину листа покрытия, угольник приставить к лобовой доске и отметить точку необходимого выступа, после чего довести уровень до точки.
Следует провести линию от края лобовой доски в вертикальном направлении до отмеченного уровня и оставить отметку. Отложить определенное расстояние (от верхней кромки второй и нижней кромки первой доски), учитывая уклон ската и ширину выступа кровельного листа.
Толщина нижней планки должна быть большей остальных: это предотвратит провисание края кровельного материала.
Другие элементы при монтаже обрешетки отмеряют от верхней кромки второй доски, отмечая равные отрезки, соответствующие кровельному профилю. Через два стропила на третьем необходимо делать отметки для возможности корректировать положение доски, так как она может быть кривой.
После того как будут закреплены первые три-четыре ряда, остальные будет удобнее уложить на скат, после чего для продолжения монтажа брать их со ската.
Доски одного ряда должны быть соединены плотно на стропиле торцами. Укладка их внахлест, как это делается при устройстве шиферной крыши, не допустима. Нельзя также выполнять стыковку всех элементов на одном стропиле, так как это приведет к потере прочности конструкции. Необходимо распределить стыковки по всему скату.

Расчет шага обрешетки

Следует учитывать, что если конструкция крыши предполагает наличие ендов, то расчет и монтаж обрешетки выполняют сверху вниз, при этом учитывается длина хвоста кровли. В некоторых случаях из-за длинного хвоста требуется установка дополнительной доски для того, чтобы было возможно жестко закрепить планку конька.

Последовательность действий при монтаже ↑

Для начала необходимо запастись необходимым количеством бруса для стропил минимальным размером 50×150 мм, а также для обрешетки – 25×100 мм. Для монтажа контробрешетки необходима доска 25×50 мм. Расстояние между стропилами – от 600 до 900 мм. Первую доску располагают точно по прямой линии вдоль карниза, при этом необходимо не допустить, чтобы она выступала за свес карниза.

Шаг обрешетки выбирается так, чтобы расстояние от выходящей за карниз доски было меньшим на 50 мм, чем между остальными, то есть 300 или 400 мм. Шаг между последующими элементами обрешетки должен соответствовать расстоянию между ближайшими верхними точками профиля – 350 или 450 мм.

Шаг между досками обрешетки выбирается равным 350 мм, за исключением расстояния между двумя первыми элементами

Проверить правильность выбора расстояния между первыми двумя элементами можно на земле: для этого нужно расположить параллельно друг другу два обрезка доски на необходимом расстоянии (или наживить их непосредственно на обрешетку). Затем нужно наложить на них фрагмент листа черепицы для определения оптимальной длины выступа кровельного материала в целях обеспечения стока воды. Слишком длинный выступ станет причиной перелива воды за край желоба, а короткий – к протеканию воды между лобовой доской и желобом. Кроме того, длинный выступ может стать причиной деформации листа под весом снега и сосулек.

Для выполнения разметки используют рулетку, работу начинают от первой доски, выходящей на карниз. После этого крепят торцевые и коньковые планки. Ветровая располагается выше обрешетки, высота ее должна быть в пределах 35 – 55 мм, что соответствует высоте профиля кровельного материала. Чтобы легче было укрепить конек, в нужном месте устанавливают дополнительные доски сечением 25×100 мм.

В области конька устанавливаются дополнительные доски

Также дополнительные элементы устанавливаются в области выхода печной трубы, возле слухового мансардного окна, а также возле стены (при многоуровневой конструкции крыши).

Прежде чем приступить к укладке листов металлочерепицы, необходимо закрепить в определенных местах специальные кронштейны, к которым будут прикручиваться желоба. Расстояние между соседними кронштейнами – в пределах 500-600 мм, при этом по обоим краям наличие кронштейнов обязательно. При этом их крепят таким образом, чтобы уклон желоба составлял минимум 3 градуса.

Для проверки угла используют строительный уровень и шнур. Также заранее крепится карнизная планка (по кровельному свесу). После того как будут установлены кронштейны, можно прибивать нижнюю доску обрешетки. Карнизную планку крепят к обрешетке таким образом, чтобы ее нижний край перекрывал край желоба: это обеспечит сток конденсата с планки непосредственно в желоб.

Карнизная планка должна перекрывать край желоба для обеспечения стока конденсата

Для того чтобы иметь больше сведений о кровельном материале, с которым планируется работать, следует ознакомиться с информацией про различные его виды: при монтаже обрешетки необходимо учитывать все нюансы.

Виды металлочерепицы: учитываем особенности материала при устройстве обрешетки ↑

Кроме традиционного кровельного материала, изготовленного из штампованного металлического листа с защитным композитным покрытием, существуют и другие виды металлочерепицы. К ним относятся алюминиевая и медная металлочерепица, производимая за рубежом. Медная не имеет защитных покрытий: это устойчивый к внешним воздействиям материал, который со временем изменяет свой цвет, покрываясь слоем купороса. Стоимость такой черепицы достаточно велика, поэтому она менее популярна.

Существует также разновидность с внешним защитным покрытием из натуральной каменной крошки: за счет толщины и шероховатого покрытия она обладает лучшими звукоизолирующими свойствами.

Добротная крыша с мансардой из металлочерепицы

Отдельно стоит рассказать о так называемой самонесущей металлочерепице. Ее особая форма позволяет укладывать листы без предварительного монтажа обрешетки. У каждой панели есть ребра жесткости, полученные способом прессования. Это позволяет изготавливать листы шириной до 4 метров: металл при этом не изгибается, панель остается стабильной. Ее легко монтировать: достаточно фиксировать на стропилах, расстояние между которыми должно быть таким, чтобы на них стыковались листы. Допускается крепить такое покрытие также и к контробрешетке.

Различается металлочерепица и по форме профиля. Чаще всего используют с S-образным профилем, который бывает с симметричной и несимметричной волной. Существуют также листы с «желобчатым» профилем напоминающие шоколадную плитку. Встречаются материалы, напоминающие внешне кровлю из сланца или гонта. Некоторые модели удачно имитируют настоящую керамическую черепицу: при этом лист крепится к обрешетке так, что внешне крыша выглядит как будто укрытой толстой черепицей.

Укладка листов металлочерепицы на обрешетку выполнятся снизу вверх

Монтаж обрешетки под металлочерепицу должен производиться с учетом всех особенностей материала. Исключение составляет только самонесущая: для нее монтировать ничего не нужно. Однако такой материал еще достаточно редко встречается и стоимость его значительно выше, чем у традиционных моделей. В связи с этим, выигрыш при ее использовании – лишь в более коротких сроках монтажа.

Металлочерепица любого вида производится в виде листов шириной около метра и длиной в пределах 4 – 7 м. Длинные листы легче укладывать: требуется выполнять меньше соединений, но их транспортировка является более сложной.

Дом под металлочерепицей

Самостоятельное выполнение монтажа обрешетки для укладки металлочерепицы – довольно сложное, ответственное дело. Ошибки могут стать причиной серьезных трудностей на стадии укладки кровельного материала. Чтобы этого избежать – следует обратиться за помощью к профессионалам. Это не только поможет сэкономить массу времени и сил, но также и немало средств: специалисты более рационально расходуют строительные материалы при лучшем качестве выполненной работы.

Источник: http://goodkrovlya.com/montazh/obreshetka/obreshetka-pod-metallocherepicu.html
