Какую обрешетку делать для профнастила?

В этой статье:

Как правильно сделать обрешетку под профнастил, шаг, крепление

Выбирая кровельные материалы, большинство потребителей отдает предпочтение профлисту. С помощью этого практичного и функционального материала можно обновить крышу за небольшой промежуток времени. Благодаря высокой механической прочности, а также устойчивости к коррозии профлисты занимают лидирующие позиции в строительстве малоэтажных жилых и производственных зданий.

Преимущества материала

Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей. Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину 4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
Металл. При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

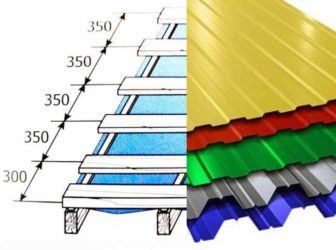

Расчет расстояния между обрешеткой под профлист

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала. Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами.

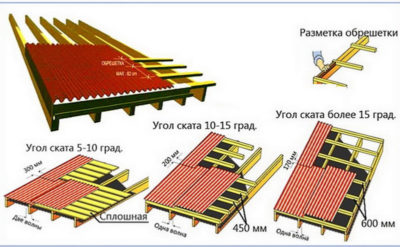

Выполнение расчетов проводится в зависимости от уклона:

На крыше с уклоном менее 15 градусов под профнастил рекомендуется наколачивать сплошную конструкцию. Кровельные материалы несущего типа могут укладываться на решетку в шагом до 40 см.
При наклоне ската от 15 до 30 градусов расстояние между обрешеткой под профнастил может составлять от 30 до 65 см. Такие параметры используются при монтаже обрешетки на большинстве крыш, так как являются наиболее подходящими для профнастила.
Крыша, имеющая наклон в 30 градусов, может иметь обрешетку с шагом до 1 метра.

Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью. Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет 3-4 метра, а наклон крыши превышает 8 градусов.

Особенности монтажа на крыше

Чтобы разобраться с вопросом, как правильно сделать обрешетку крыши под профнастил, нужно изучить характеристики кровельного материала.

Универсальный и несущий профнастил имеет высоту волны более 3,5 см, для его изготовления используют оцинкованную сталь с толщиной листа 0,6-0,7 мм. Настилать такой материал можно на обрешетку с шагом между элементами до 1,5 метров. Несущие способности такой крыши составляют до 600 кг, что во многом упрощает ее обслуживание.

Профнастил стеновых марок имеет высоту волны не более 2,1 см, что делает материал менее прочным. Следовательно, его укладка должна выполняться на сплошную обрешетку. Это предотвратит деформацию кровельного материала под воздействием снежного покрова.

Как правильно сделать обрешетку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль — саморезами.
Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
При укладке элементов обрешетки необходимо контролировать горизонтальность.
Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

Источник: https://kryshadoma.com/profnastil-proflist/kak-pravilno-sdelat-obreshetku-pod-profnastil-shag-kreplenie.html

Обрешетка под профнастил своими руками

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

Стоек вертикальных;
Подкосов наклонных;
Ног наклонных стропильных.

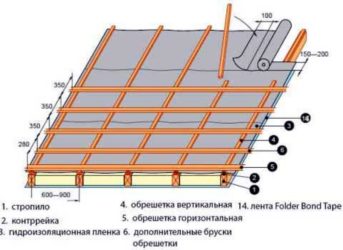

На рисунке можно увидеть схему монтажа обрешетки

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

— крыша из профнастила своими руками

Источник: https://StroyVopros.net/kryisha/obreshetka-pod-profnastil-instruktsiya-po-ustanovke.html

Обрешетка под профнастил — какой шаг нужен? Расчет и размер устройства, как правильно сделать?

Обрешетка – конструкция из дерева или металла, устраиваемая на крыше здания поверх стропил. Она служит основанием для крепления кровли и равномерно распределяет ее вес между стропилами.

Ее устройство может быть сплошным или с промежутками. Выбор конкретной конструкции обуславливается тем, из чего изготовлена кровля.

Если кровля выполняется из мягких материалов, таких как:

андулин;
плоский шифер;
рубероид;
гибкая черепица;
рулонная кровля;
мембранная, то обрешётка выполняется в сплошном виде.

Если покрытие выполняется с помощью:

волнистого шифера;
металла;
натуральной черепицы, то конструкция выполняется с промежутками. При устройстве, в местах стыков, свеса карнизов и скатов (конек, ребра, ендова и разжелобках), устраивается сплошная конструкция. Сплошной настил обычно делается в два слоя.

Для изготовления этого элемента, при строительстве промышленных и офисных зданий, в основном используется металл, а для жилых помещений и частных домов – дерево.

Обусловлено это тем, что промышленные здания имеют большие пролеты, односкатную кровлю и небольшой уклон. И чтобы выдержать снеговую, дождевую и ветровую нагрузки, все материалы, используемые при устройстве крыши, должны быть очень прочными.

В случае с частными домами, крыша может быть двускатной и даже трехскатной, небольшой площади и с большими уклонами, поэтому для устройства обрешетки, вполне подойдет деревянный брус и обрезная доска.

Однако, стоит отметить, что строительные нормы и правила жестко не регламентируют этот вопрос, поэтому выбор в пользу того или иного материала делается на основе пожеланий заказчика, его финансовых возможностей, вида кровли и кровельного покрытия.

Виды и составляющие

Как уже говорилось, обрешетка, в зависимости от используемого кровельного материала изготавливается в двух видах – сплошном и с промежутками:

Сплошная конструкция

Должна быть выполнена из пароизоляционного материала, который укладывается на теплоизоляцию. Затем к балкам и стропилам укладывается деревянный брус сечением 50 мм. Брус укладывается поперек стропил.

К брусу крепится обрезная доска толщиной в 25 мм и шириной не менее 100 мм. Доска закрепляется разреженным способом – с промежутками в 200 мм. Поверх доски устанавливается плита ОСП, фанера толщиной не менее 6 мм или ДСП. Лицевой материал устанавливается с зазором в несколько миллиметров, для того, чтобы материал при разбухании не поломал крышу и покрытие крыши.

Сплошная конструкция может быть выполнена и полностью из досок. В этом случае используется доска тоньше, достаточно толщины в 20 мм. Доски набираются сплошным рядом и крепятся с помощью гвоздей к брусьям, затем, устанавливается второй слой досок, но со смещением в половину их ширины.

Обрешётка с промежутками

Её устройство идентично сплошной, за исключением того, что поверх доски не укладывается дополнительного сплошного слоя. Между досками выдерживается шаг от 50 до 75 см.

Для крепления досок и других элементов используют гвозди и саморезы, длина которых должна быть в два раза больше толщины обрешётки.

Для изготовления основы крыши, под профнастил может быть использовано два вида материалов:

Дерево. Используют брус с сечением 50 мм. Обрезная доска почти не используется, поскольку доска толщиной 25 мм не обладает достаточной прочностью, а обрезная доска толщиной 50 мм – дороже чем аналогичный брус. Лучшая порода дерева для такой обрешётки – сосна. Относительно недорогой материал и за счет большого количества смолы плохо впитывает влагу.
Металлический профиль. Стандартные размеры профильных элементов. Используется в основном на крышах промышленных зданий. В частном домостроении на крыше используется редко. Достоинства в том, что металл более устойчив к осадкам и меньше подвержен гниению. Недостаток в сложности монтажа. При монтаже нужна сварка, да и закрепить к профилю лист профнастила гораздо сложнее чем к дереву.

Расчет, шаг и размер обрешетки

Таблица зависимости шага обрешетки от марки профнастила

На сегодняшний день, сделать расчет конструкции, ее шаг и размер достаточно просто. Делается это с помощью специальных компьютерных программ, которые можно скачать в интернете. Если по каким-то причинам сделать это сложно, то можно обратиться в любую строительную фирму, выполняющую такие работы.

На самом деле, ничего сложного нет. Достаточно просто понимать, что при исполнении крыши с уклоном менее 10 градусов, на профнастил будет сильно действовать снеговая и дождевая нагрузка, поэтому и обрешётка должна быть исполнена с минимальным шагом или сплошная.

Если угол ската крыши от 10 до 15 градусов, то тогда и нагрузка на профнастил становится меньше и шаг увеличивается до 600 мм и более, в зависимости от марки профнастила.

С углом ската крыши более 15 градусов на профнастил не будет оказывать практически никакого влияния снеговая и дождевая нагрузки, но зато появляется ветровая нагрузка, поэтому конструкция обрешётка исполняется с максимальным шагом до 1000 мм, а в некоторых случаях и более.

Что касается размера обрешётки, то в этом вопросе тоже достаточно просто сориентироваться. При устройстве конструкции под профнастил, размер конструкции будет равен размерам крыши, плюс выступающие элементы, а также размер конструкции для дымохода и прочие выступающие детали.

Установка своими руками

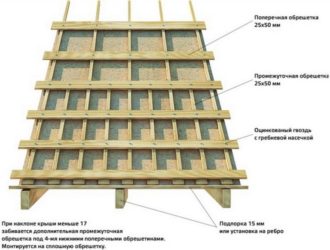

Схема обрешетки

Если вы решили изготовить конструкцию самостоятельно, то к этому этапу нужно отнестись очень ответственно. Одному такое дело не осилить, поэтому нужно определиться с помощниками. С обрешеткой небольшого строения или частного дома можно вполне справиться вдвоем. После того как помощник найден, наступает самый ответственный этап подготовки.

От этого этапа зависит насколько быстро и качественно пройдет монтаж.

Для начала, нужно определиться с формой крыши. Если это частный дом, то лучшим решением будет изготовление эскизного проекта, где профессиональный архитектор выполнит чертеж вашего будущего дома. Если строение – это хозяйственная постройка, то в этом случае будет достаточно просто рисунка в масштабе.

Далее, нужно подготовить все необходимые материалы и инструменты для работы. С инструментами все достаточно просто.

Вам понадобятся:

молоток;
аккумуляторная или работающая от сети дрель;
удлинитель;
шуруповерт;
плоскогубцы;
ножовка по дереву, бензиновая или электрическая пила;
отрезная машинка по металлу;
металлический метр;
рулетка;
карандаш для разметки;
уровень;
рубанок;
стамеска;
клепальник;

Количество и вид материалов, которые вам понадобятся, зависит от произведенного расчета вида, размера и шага обрешетки.

Приведем пример.

После всех произведенных расчетов и подготовки, можно приступать непосредственно к самим работам:

Разметка. На этом этапе делается разметка расположения всего бруса на стропилах. Делается это с помощью рулетки, металлического метра и разметочного карандаша. Этап очень важный. От того, насколько качественно будет произведена разметка – будет зависеть и быстрота сборки обрешетки, и качество выполненных работ. На этом этапе проверяются все места крепления бруса. В этих местах не должно быть выбоин, неровностей. Если такие будут обнаружены, то их нужно устранить с помощью рубанка, стамески или реек необходимой толщины. Очень важно, чтобы на этапе разметки были продуманы места крепления стыков пиломатериалов. Такие стыки должны приходиться исключительно на стропила, а не висеть в воздухе. Заключительный брус укладывается таким образом, чтобы его край не свисал с крыши и позволил закрепить ветровую доску в один уровень с финальным листом профнастила.
После произведённой разметки, на слой утеплителя крыши укладывается пароизоляционная пленка и можно приступать к монтажу брусьев. Первый брус укладывается от конька крыши и далее вниз по скату крыши. Каждый закрепленный брус выравнивается по уровню. При изготовлении конструкции под выступающие части крыши, такие как, например – дымовая труба, обрешётка изготавливается с дополнительными вертикальными и горизонтальными опорами, чтобы обеспечить её устойчивость и надежность.
По всему периметру конструкции крепятся ветровые доски. Они служат защитой от поддувания ветра под кровлю и обрешётку. Крепятся с небольшим припуском вверх над основным брусом, на высоту профиля.

Как крепить профнастил к обрешётке?

а) Крепление профнастила на коньке;
б) Крепление на скате кровли;

Достаточно знать некоторые правила:

Отверстия под крепления лучше просверлить заранее.
Любое отверстие – потенциальная угроза возможных протечек. Поэтому для предотвращения этого, под каждый гвоздь или саморез нужно установить резиновую шайбу, или герметизировать его после крепежа с помощью специальных герметиков.
В качестве крепежного материала предпочтительнее использовать саморезы с цинковым покрытием, поскольку в случае ошибки в крепеже, достаточно просто демонтировать крепеж и переделать его, да и в процессе эксплуатации крыши будет гораздо проще устранить возможные дефекты. Соединение листов между собой производится с помощью заклепок. Количество крепежа рассчитать несложно. Нужно исходить из нормы в 5 саморезов на каждый квадратный метр профиля. Заклепки устанавливаются через каждые 20 или 25 сантиметров.

Советы и хитрости

При производстве работ по устройству обрешётки крыши, можно избежать ряд сложностей, если учесть следующие советы:

Перед началом работ тщательно все рассчитайте. Помните, что чем точнее будут ваши расчёты, тем быстрее и надежнее вы соберете конструкцию.
Правильно выбирайте материал кровли. Перед покупкой тщательно его осмотрите. На листах профнастила не должно быть вмятин, неровностей и прочих дефектов.
Помните, что чем выше волна профнастила, тем большую нагрузку он сможет вынести.
Если волна профнастила меньше 21 см, то лучше выполнить устройство сплошной обрешётки.
Все работы по устройству конструкции выполняйте в сухую погоду. Работы будут выполняться быстрее, проще и качественнее.
Не экономьте на инструментах. Чем надежнее и качественнее будет инструмент, тем проще и комфортнее будет вам выполнить монтажные работы.
Не устанавливайте деревянные элементы конструкции ближе чем 15 сантиметров от дымовой трубы, чтобы избежать возгорание.

Источник: https://househill.ru/krovlya/material/metal/proflist/obreshetka.html

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве.

Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала.

В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Виды оснований для настила кровельного материала

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Рекомендованный шаг основания для основных марок профлистаСхема расположения реек обрешетки

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м.

При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега.

Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Устройство кровли из профнастила

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/obreshetka-pod-profnastil.html

Расчет шага обрешетки под профнастил

При строительстве крыши основное внимание уделяют внешнему материалу отделки, однако при планировании такой работы очень мало, кто задумывается о том, как нужно делать обрешетку такой конструкции. Стоит отметить, что именно от нее будет зависеть качество и долговечность кровли, так как на брусья крепится весь строительный материал, и они обеспечивают прочность и жесткость покрытия.

Один из вариантов обрешетки под профнастил для четырёхскатной крыши

Обрешетка крыши под профнастил

Как правило, обрешетка под профилированный настил представляет собой деревянные брусья, которые крепятся гвоздями или саморезами перпендикулярно стропильным ногам. Наличие обрешетки обеспечит надежность и прочность, а также равномерное распределение всех нагрузок.

Важно! Если не сделать обрешетку, кровля не будет крепкой и надежной. Кстати говоря, кровельный материал крепится именно к этой конструкции.

Главные достоинства обрешетки:

универсальность;
быстрый и легкий монтаж;
функциональность.

Делают основу под профнастил из деревянных досок, жердей или теса. Под обрешетку нужно положить слой гидроизоляции и утеплителя, где как раз останется вентиляционный зазор для профнастила. Сплошной настил нужно делать вокруг дымоходов, вентиляционных труб, пожарных люков и иных конструкций, которым необходима дополнительная жесткость.

Металлическая обрешетка

На фотографии — металлическая обрешетка под профнастил для плоского типа крыши

Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.

Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т.д. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.

Важно! Несмотря на хорошую прочность металла, сварочные места, к сожалению, могут быть подвержены влиянию коррозии, для того чтобы продлить их жизнь нужно обязательно покрыть такие участки грунтовкой и эмалью для наружных работ.

Стропильную доску и гофролист необходимо крепить при помощи саморезов. Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности.

Устройство обрешетки под профнастил

На видео показан процесс монтажа деревянной обрешетки двухскатной крыши

Разметку положение досок или металлической обрешетки на крайних стропилах и вылет доски за края стропил определяют согласно проекту крыши.
По всей длине ската нужно разметить места крепления досок к брусу.
Если в процессе такой работы на них обнаруживаются неровности, то их следует устранить при помощи подручных средств.
Укладывать обрешетку нужно начинать от конька, согласно нанесенной разметке.
После того, как вы разложили все доски, можно начинать их крепить.

Если вы делаете деревянную обрешетку, то доски необходимо крепить к брусу гвоздями 150 и 100 мм.

Важно! Если длина досок меньше ската, то их нужно сращивать. Стык между такими досками должен располагаться на стропильном брусе и не рекомендуется, чтобы швы шли подряд. Желательно чтобы швы располагались, как минимум на соседних брусьях.

Шаг и размер обрешетки

Стоит учитывать, что обрешетка для профилированного настила может быть:

Сплошная. При выборе такой обрешетки нужно помнить, что древесина может со временем деформироваться (разбухать или усыхать), поэтому между досками нужно оставлять зазор минимум в 10 мм. Кроме того, для сплошной основы иногда используют и листовые материалы, такие как фанера, OSB или влагоустойчивые листы ДСП.
С обычным шагом. Такая обрешетка считается самой распространенной. В данном случае шаг обрешетки равняется 20 – 40 см.
Разреженная. При выборе такого вида обрешетки нужно знать, что расстояние между ней достигает 50-75 см, а иногда и больше.

Как правило, основу делают из доски или деревянного бруса с квадратным сечением(75, 60 или 50 мм). Ширина доски должна быть не больше 15 см, а толщина около 20 – 50 мм.

На фото показано, какой должен быть размер шага обрешетки наклонной крыши

Крепление профилированного настила к основе необходимо делать с помощью саморезов или гвоздей, которые нужно вбивать в каждое стропило кровли. При этом крепления должны быть в 2 раза больше обрешетки. К примеру, если брус равняется 75Х75 мм, то крепежный элемент должен быть 150 мм.

Стоит отметить, что обеспечить прочность крыши при очень больших нагрузках можно, установив двухслойную основу.Ее нижний ряд должен быть выполнен в виде разреженной обрешетки параллельно коньку, а верхний, перпендикулярно.

Обрешетка под профнастил для стен

Для обшивки стен применяют самый обычный профилированный настил, высота которого равняется 20 мм, так как листы с большим размером вблизи выглядят очень громоздко. Стандартная толщина профнастила равняется 0,5 мм.

Внешний вид облицованной стены будет зависеть от правильности проведенных работ и качества обрешетки. Наилучшим вариантом для обрешетки стены будет оцинкованный профиль толщиной 0,5 -0,6 мм.

Обрешетка под профнастил для кровли загородного дома

Крепить профнастил нужно к кронштейнам, стандартная длина которого достигает 200 мм. Шаг основы под профилированный настил составляет 980 – 1000 мм. Главным условием при монтаже кронштейнов в горизонтальном направлении является то, что поверхность трубок должна находиться в одной линии, так как именно на нее и будет устанавливаться обрешетка.

Обратите внимание, что принцип установки кронштейнов и обрешетки очень похож на установку маячков для штукатурки стен. Крепить обрешетку к кронштейнам необходимо сверху в трубку при помощи саморезов 5,5Х25 мм или 4,8Х19 мм.

Важно! Обрешетку очень удобно использовать для проведения электрических кабелей.

Чтобы монтаж профилированного настила на стены был сделан качественно, по верхней и нижней кромке оконного проема и над дверью обязательно нужно установить обрешетку.

Расчет обрешетки

Расчет основы под профнастил входит в состав абсолютно всех расчетов при подготовке работ по строительству крыши. На основании проведенных расчетов выбирается необходимый материал, который будет использоваться в строительстве.

Стоит учитывать, что размеры доски полностью будут зависеть от применяемого профиля:

НС — 20	До 1000	30Х100
НС-35	До 1000	30Х100
С — 44	До 1000	30Х100

Стоимость обрешетки под профнастил

Стоимость обрешетки зависит от многих факторов, например, толщины и высоты досок или бруса. Если вы будете производить все работы самостоятельно, то, конечно же, вам это обойдется значительно дешевле, так как заплатите вы только за материал.

К примеру, за м³ бруса вам придется заплатить около 5000 рублей, а за м³ досок около 5500 рублей. Монтажные работы проводите только в сухую погоду, чтобы обрешетка под профнастил не деформировались от влажности.

На видео показано, как правильно сделать обрешетку для кровли загородного дома. У автора видео на это ушло 7 дней.

Обрешетка — это один из самых важных элементов, который составляет конструкцию кровли, и от правильно рассчитанной и грамотно смонтированной основы под профнастил будет зависеть дальнейшая эксплуатация крыши. Она, как и стропильная система, должна быть надежной и прочной, чтобы смогла выдержать любые нагрузки.

Источник: http://fineroofs.com/metallicheskaya-krovlya/profnastil/raschet-shaga-obreshetki-pod-profnastil.html

Как сделать лучше обрешетку под металлопрофиль: критерии выбора, расчета

Критерии выбора

Какой шаг выбрать?
Обрешетка под профнастил: от чего она зависит

Как сделать — инструкция к выполнению

Многие при возведении крыши предпочитают использовать металлопрофиль, благодаря его способности защитить здание от осадков, грибков и на долгие годы обеспечить сохранность здания. Только дать проявиться эти качествам может правильно установленная обрешетка под металлопрофиль. Именно от нее зависит, насколько прочным и жестким окажется это покрытие.

Правильно выполненный монтаж и устройство обрешетки под профнастил – залог надежности и прочности крыши. Хотя он отличается простотой, но требует соблюдения всех строительных норм и технологий

Критерии выбора ↑

Обрешетка под профлист, основа для укладки профлистов – это уложенные под прямым углом к стропильным ногам брусья из дерева. Посредством нее все нагрузки равномерно распределяются по несущим конструкциям здания.

Какой шаг выбрать? ↑

Обрешетка для профнастила может быть

с обычным шагом, то есть в этом случае шаг обрешетки равен 20–40 см. Это, кстати, самый распространенный тип устройства основы.
сплошная – учитывая возможную деформацию древесины (усыхание или, наоборот, разбухание), между досками оставляют минимальный зазор в 10 мм. Для сплошной основы иногда используют также листовые материалы, например, влагоустойчивые листы ДСП, OSB или фанеры.
разреженная – в этом случае расстояние между обрешеткой равно примерно 50–75 см, а то и больше.

Обычную основу выполняют из деревянного бруса с квадратным сечение (сторона 50, 60 или 75 мм) или из доски. Толщина доски должна быть порядка 20–50 мм, а ширина – не больше 15 см. Очень важно соблюдать ограничения относительно ширины доски – при большей ширине древесина испытывает повышенную деформацию от воздействия температуры и сырости.

Крепление профнастила к обрешетке исполняют с использованием гвоздей или саморезов в каждое стропило крыши. При этом по длине они должны быть в два раза больше основы, например, при размерах бруса 75х75 мм длина крепежного элемента должна равняться 150 мм.

Обеспечить максимальную прочность кровли при больших нагрузках можно и установив двухслойную основу. Ее нижний ряд выполнен по типу разреженной параллельно коньку, а верхний, перпендикулярно ему, либо сплошным, либо с простым шагом. Такое основание устанавливают также при большой ширине теплоизоляционного слоя.

Выбор ее конструкции зависит в основном от двух параметров: какой у самой крыши угол наклона и марки используемого профлиста. Кроме того, шаг обрешетки под профнастил и размеры, в свою очередь, определяет высота гофры профлиста и тип крыши (одно- или двухскатная). Для наглядности приведем несколько примеров.

Если угол наклона меньше 15°, тогда при металлопрофиле типа:

С20 – основание будет сплошной, а профлисты укладываются внахлест – в две волны;
С35 – шаг обрешетки для профнастила будет 300 мм, нахлест – одна волна;

Если угол наклона равен 15°, тогда при металлопрофиле типа:

С10 – укладывают сплошную основу;
С21 – выполняется обычная основа (шаг 300 мм);
С 44 – устраивают разреженный вариант (шаг 500– 1000мм).

Если угол наклона больше 15°, то шаг в зависимости от марки металлопрофиля колеблется в интервале 350–50 мм.

Основание под профлист и паро- и гидроизоляция ↑

Если кровлю устраивают на отапливаемом помещении, то обычно в состав кровельного пирога включают паро- и гидроизоляционные мембраны. Как правило, это слои пленки, которые укладывают внахлест на смонтированные стропила с напуском на стены. В таких случаях конструкция основы немного усложняется – поперечные брусья прибивают не на сами стропила, а на продольные бруски, которые дополнительно смонтированы для закрепления пленки.

Как выполнить устройство конструкции самостоятельно ↑

Выполнив расчет обрешетки под профнастил, закупают материал – брусья из сосны, ели, дуба и т. д. Он должен быть хорошо просушен, без коробления и прямолинейный.

Это достаточно важный нюанс, если прямолинейность бруска будет нарушена, его необходимо подправить.

Материал обрабатывают антисептиком, защищающим древесину от поражения грибками и микроорганизмами, а также антипиренами.

Желательно обработку проводить на еще не смонтированной конструкции, чтобы снизить вероятность образования непропитанных участков.

Сначала выполняют разметку расположения верхних (у конька) и нижних досок или поперечных брусьев основания и далее места крепления по всему скату. Если в этих местах обнаруживается выпуклость или углубление, ее стесывают или набивают рейками или рубероидом необходимой толщины.

Монтаж остальных элементов основы выполняют снизу вверх. Для контроля правильного расположения брусьев и их параллельности используют натянутую леску.

Деревянное основание под профлист довольно часто сращивают по длине, так как ее стандартной величины для пиломатериалов обычно не хватает для длины ската. Края сращиваемых деталей сначала крепят гвоздями, затем устанавливают на кровлю таким образом, чтоб стык бруса пришелся на стропила. В смежных горизонтальных рядах места стыков не должны совпадать. Чтобы их смещать, доски подрезаются на конкретную длину.

В торцах крыши устанавливают ветровые доски. По высоте они должны быть больше основы на высоту профиля профлиста.

Под проходящие через крышу дымовые трубы или всевозможные парапеты устанавливают отдельную конструкцию основания.

Монтажные работы лучше проводить в сухую погоду, чтобы намокшие брусья или доски основания под металлопрофиль не деформировались от избытка влаги.

Источник: http://stylekrov.ru/obreshetka-pod-metalloprofil.html
