Контробрешетка крыши- для чего необходима? Правильный монтаж своими руками +

При строительстве домов, особое внимание следует уделить конструкции крыши. Правильный монтаж каждой функциональной части крыши — это залог долговечности, комфортабельности и уюта.

Каждый слой имеет свою функцию, а весь «пирог» призван защитить всю конструкцию дома от различных негативных факторов воздействия внешней среды.

Сегодня мы с вами разберем, что такое контробрешетка? Это одна из структурных частей стропильной системы. А так же разберем способ монтажа контробрешетки под металлочерепицу, профлист и другие кровельные покрытия.

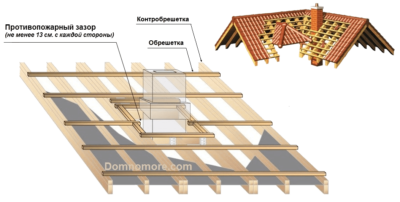

Что такое контробрешетка

Контробрешетка – это деревянные брусья, которые монтируются поверх гидроизоляционного материала, прямо на стропила.

Самая главная функция данного слоя, это естественная вентиляция между кровельным материалом, обрешеткой и гидроизоляционным материалом.

Если контрбрусьев не будет или технология монтажа будет нарушена, то возможно возникновение следующих проблем:

• на внутренней стороне кровли будет образовываться конденсат и начнется процесс гниения деревянных стропил.
• Порча утеплительного материала, из-за отсутствия вентиляционного зазора.
• Так же возможно разрушение профнастила.
• При отсутствии контрреек происходит провисание пароизоляции и гидроизоляции, что рано или поздно приведет к порче материала.

Часто при монтаже обрешетку и контробрешетку крыши воспринимают как одно и то же, но это не так, каждый слой выполняет свою функцию.

А обрешетка – это доски, прибитые на контробрешетку, которые служат для крепления кровли. Существует два способа укладки обрешетки: сплошной и разряженный.

Сплошной метод, это когда расстояние между досками 5-10 мм., используют для настила мягкой черепицы, плоского шифера и других видов рулонных материалов для кровли, на крышах с незначительным уклоном, а так же сложной формы.

А разряженный метод, это когда расстояние между досками обусловлено местами крепления кровли, обычно используют для настила волнистого шифера, металлической кровли, глиняной черепицы.

 Профессионалы рекомендуют при сплошном методе, использовать два слоя.

Первоночальный слой это доски расположенные по разряженному методу.

А второй слой настилают сплошняком, из влагостойких материалов (цементно-стружечная плита, влагостойкая фанера).

Верхний дополнительный слой так же играет функцию обесшумливания и теплоизоляции. Поверх данного слоя монтируем кровлю.

Выбор древесины

Выбор сортов древесины зависит от вида кровли.

Для контробрешетки под мягкую кровлю, вес которой не значителен, выбирают мягкие хвойные сорта древесины.

А для контробрешетки под металлочерепицу, шифер или металл, вес которых очень большой.

Выбирают твердые породы древесин, такие как дуб и сосна.

 Еще один важный момент влажность брусьев не должна превышать 20%. Так же требования предъявляется к самому брусу, он должен быть цельным, без трещин и сучков. Поверхность должна быть ровной, без синевы и гнили.

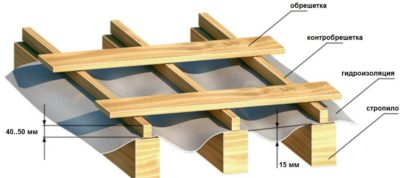

Высота контробрешетки должна составлять от 20 мм до 50мм, соответственно и брус выбирают нужного сечения.

Монтаж контробрешетки

Как выше было сказано, что контррейка крепится на гидроизоляционный материал. Раньше использовали рубероид, но в век высоких технологий многие производители предлагают мембранные материалы.

Крепление мембраны производят строительным степлером.

Для крыш с углом ската около 30 градусов, мы вам рекомендуем брать брусья с сечением 25 на 50 мм. Если угол меньше, то возможно применение бруса меньшего сечения но не меньше 20 на 20 мм. И последний вариант если скат вашей крыши больше 30 градусов, то необходимо использовать брусья большого сечения около 50 на 50 мм.

Крепление контробрешетки производят оцинкованными гвоздями, длина их составляет толщине бруса контрообрешетки плюс толщина доски конька. Так как на 1 квадратный метр используют около 10 единиц крепежа, то соответственно и много повреждений гидроизоляции, поэтому проводить монтаж контробрешетки следует проводить в теплое время. Но не стоит этого бояться, просто при монтаже всей крыши полностью этот недостаток уйдет сам по себе, поскольку влага будет, своевременно выводится благодаря естественной вентиляции.

Да и стоит отметить, что если крыша большая, то следует смастерить черновую обрешетку для свободного передвижения.

Укладка контрбрусьев, процесс не сложный не следует торопиться, а самое главное быть осторожными, так как работы проводятся на высоте. В районе конька брусья следует выводить на одну прямую линию, для этого производят подпил бруса под нужным углом с противоположной стороны каждого ската. К этому стоит отнестись ответственно, просто если брусья в области конька уложить неправильно, то и контррейки лягут с неравным шагом и соответственно кровля ляжет неправильно.

Так же дела обстоят и с контрейками, монтаж их прост только следует обратить внимание на область конька и ендов. Ендовы – это, по сути, стыки скатов крыши. Их главная функция отвод влаги из под кровли. Они подразделяются на верхнюю и нижнюю планку ендов. Нижняя планка обычно используют для отрицательных углов. Верхняя планка играет декоративную роль обычно на коньках домов.

Конторрейки крепятся с шагом в 10 см. такой способ расположения обеспечивает непрерывный отвод пыли, конденсата от конструкции всей крыши и обеспечит естественную вентиляцию. А возле ендов рейки устанавливают продольно брусьям самих ендов.

Применение пологих ендов, подразумевает применение уплотнительной ленты под контробрешетку. Она помогает избежать протекания влаги.

 И самое главное не стоит экономить на материале, ведь правильная конструкция контробрешетки, сохранит вашу крышу на долго.

При обустройстве натуральной черепицы, используют немного другую конструкцию контробрешетки. Крыша делится на три части, верхняя часть выполнена из брусьев тонкой толщины, средняя часть состоит из брусьев, толщина которых немного толще, а нижняя часть состоит из брусьев, самой толстой толщены. Такая конструкция связанна с распределением нагрузки, а так же с качеством вентиляции.

В случае обустройства теплой кровли. Утеплитель располагается с внутренней стороны, которая закрыта пароизоляцией, а со стороны кровли гидроизоляционным материалом. Поэтому между кровельным материалом и гидроизоляцией и требуется монтаж контробрешетки. Причем размер бруса должен быть не меньше 40 на 50 мм. При правильной конструкции всего «пирога», вы получите естественно теплую мансарду.

Другие способы применения контробрешетки

Как вы понимаете контробрешетку, применяют не только при монтаже кровли, хотя это неотъемлемая конструктивная часть всей крыши.

Так же широкое применение контробрешетка, получила при монтаже фасадов. Так как вентилируемый фасад оберегает стены и конструкцию здания, а так же отделочные материалы от разрушения.

Так же контробрешетка широко применяется при обустройстве и конструкции пола, стен в нутрии помещений.

Заключение

Как мы видим процесс и технология монтажа контробрешетки процесс не сложный, но имеет ряд нюансов. Вы, конечно, можете сделать всю работу самостоятельно, но все, же мы рекомендуем обратиться к специалистам.

При нарушении технологии обустройства крыши, скорее всего, придется перекрывать всю кровлю с заменой сгнивших брусьев, а мы знаем, что строительный материал стоит очень дорого, поэтому стоит задуматься.

Так же сам монтаж связан с высотными работами, что требует от работников внимательности, аккуратности и определенного навыка. А так же профессионалы, отвечают за все недоделки, так как они исправляют их за свой счет. Так что лучше наблюдать и контролировать. А в итоге получить функциональную крышу, которая прослужит вам много лет.

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/dlya-chego-nuzhna-kontrobreshetka-kryshi-pravilnyj-montazh-video.html

Для чего нужна контробрешетка крыши + правильное устройство и монтаж контррейки под металлочерепицу

Крыша — важный элемент дома, защищающий жилье от наружных воздействий. В частном строительстве наибольшее распространение получили двускатные и вальмовые крыши.

Двускатные конструкции образуются двумя наклонными плоскостями и должны обладать углом наклона больше 2.5 градусов.

Их возведение рекомендуется в регионах с большим количеством осадков.

Вальмовая по своему устройству похожа на двускатную крышу, но вместо двух наклонных плоскостей здесь предполагается четыре — конструкция отличается наклоном с каждой стороны.

Основным элементом таких крыш являются стропила, представляющие собой каркас, поддерживающий все остальные составляющие. Изготавливаются стропила из металлического уголка либо деревянного бруса.

Для скрепления стропильных элементов применяется обрешетка — доски в 20-35 мм толщиной, набитые поперек стропил. Обрешетка также задействуется для закрепления кровельных материалов (шифер, профнастил, металлочерепица и др.). Для изоляции от шума, холода и влаги применяется паро— и гидробарьер — что также служит защитой для утеплителя.

Контрбрусья способствуют циркуляции воздуха между профилированными листами, обрешеткой и водонепроницаемой пленкой. Вентиляция крыши здесь обеспечивается специальными технологическими зазорами у конька и вдоль скатов, а также вентиляционными окнами. Работы по устройству крыши должны подчиняться главному принципу: создать необходимую герметичность.

Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки

Контробрешетка — это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.

Утепляя подкровельные пространства, не рекомендуют использовать пенопласты. Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.

Отличие обрешетки от контробрешетки заключается в следующем:

1. При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией; обрешетку же монтируют поверх контробрешетки;
2. Расстояние между фрагментами контробрешетки равно расстоянию между стропилами; обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и уклона крыши;
3. Основная функция контробрешетки — вентиляция подкровельного материала; традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.

В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).

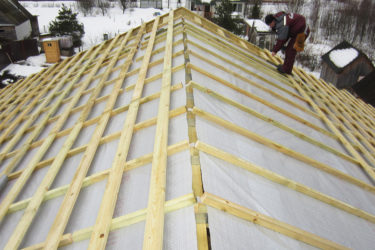

Контробрешетка — что это такое (фото пример):

Устройство кровельного пирога крыши

Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:

• Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.
• Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.
• Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба.
• Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.
• Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала. Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей. Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).

Особенности монтажа кровельного пирога зависят от материала для основания крыши.

Кровельный пирог

Нужна ли контробрешетка для холодного чердака?

В 99% случаев холодный чердак — нежилой, с отсутствием отопления. Для такой конструкции необходима мощная вентиляция, препятствующая скапливанию конденсата и сырости. Поэтому контробрешетка, создающая вентиляционный зазор между кровельным материалом и гидроизоляцией, должна присутствовать.

Контробрешетка также позволит не обрабатывать обрешетку специальным защитным составом.

Пирог холодного чердака

Какой материал используют для контробрешетки

Сооружение контробрешетки начинают с подбора сырья. Когда кровля устраивается с покрытием большого веса, для контрбрусьев рекомендуется выбирать древесину сосны или дуба.

Гибкая черепица и другие варианты более легкой кровли подразумевают выбор древесины мягких сортов (осина и пр.). Стандартная толщина контрбрусьев в условиях традиционной крыши составляет 30×50 мм.

При более сложных конструкциях подойдут контрбрусья сечением 40×50 и 50×50 мм. Высота контробрешетки может быть 20-50 мм, длина бруса — 1.5 м.

При этом все больше застройщиков пользуются высококачественным современным материалом, который отличается высокой надежностью и долговечностью. К таким материалам относится гидроизоляционная мембрана, пленка и др.

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

1. Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;
2. После укладки гидробарьера приступают к закреплению контрбрусьев;
3. Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
4. Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
5. На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
6. Метки брусьев соединяют с помощью красящей шнуровки;
7. Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

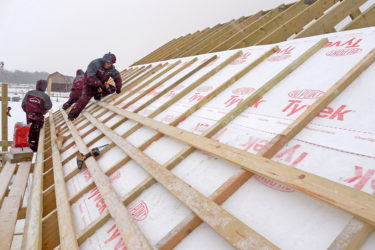

Монтаж контробрешетки

Устройство крыши

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

• Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
• Максимально надежное крепление гидроизоляционной мембраны.
• Защита брусьев от прогибания и растрескивания.

Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

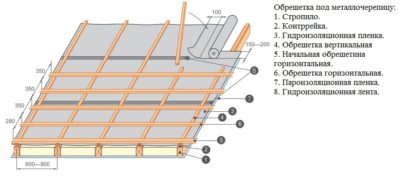

Схема монтажа

Монтаж контробрешетки под металлочерепицу своими руками:

Контробрешетка под металлочерепицу: предназначение и монтаж

Современные методы укладки кровли мало чем напоминают традиционные способы монтажа. К примеру, благодаря использованию металлочерепицы и профнастила в обиход кровельщиков вошло понятие контробрешетка. Что это? Действительно ли она необходима? Какие функции она выполняет и как осуществляется ее монтаж? Попробуем разобраться.

Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки. Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование. Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным. Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

• Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
• Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
• Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Внимание! Согласно технологии под шифер и мягкие кровельные материалы нет необходимости устанавливать контробрешетку, но для металлочерепицы и профнастила ее использование является обязательным.

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

• Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию
• Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю». Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания
• Обеспечивает более качественный результат работ. Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см

Контробрешетка и гидробарьер

Еще одна дополнительная функция контрообрешетки – это надежная фиксация гидробарьера к стропилам крыши. Первоначально ее крепят с помощью степлера. Начинают с крайнего ряда внизу. Раскатывают вдоль плоскости кровли. Каждый последующий ряд укладывают внахлест (не менее 10 см.) с предыдущим. После монтажа по центру каждого стропила набивают брусок, который и играет роль контробрешетки. Он дополнительно фиксирует материал. Чтобы избежать процесса ржавления крепить бруски к стропилам необходимо с помощью специальных винтовых гвоздей.

Обрешетка и контробрешетка под металлочерепицу

Контробрешетка изготавливается из бруса с сечением 3/5 см. Он прибивается к стропилам строго по их середине. Между собой брус соединяется методом запила, это обеспечивает более прочное сцепление. После этого укладывает обрешетка. Важно знать, как сделать обрешетку под металлочерепицу. Ее делают из струганной доски толщиной 3/10 см. Шаг обрешетки определяется кровельным материалом, точнее длиной его волны. Для металлочерепицы, как правило, такая разбежка составляет 35-40 см. Это обусловлено тем, что она должна укладываться, цепляясь внутренней волной за края доски. Процесс монтажа кровельного материала происходит следующим образом:

1. Укладывается гидробарьер
2. Фиксируется контробрешетка
3. Изготавливается кровельный пирог
4. Нашивается обрешетка

Внимание! Если изготавливается «холодная кровля», необходимость в использовании теплоизоляции отсутствует.

Расчет шага контробрешетки

Обычно шаг контробрешетки полностью совпадает с расстоянием между стропилами. В таком случае достаточно прикрепить брус посередине стропильной ноги. Ломаная кровля может потребовать уменьшить этот разрыв. Если используется маленький угол наклона, необходимо увеличить толщину используемого бруса.

Как выполняется монтаж контробрешетки

Установить контробрешетку не сложно. Процесс монтажа происходит так:

1. Подготовка. Края бруса, в месте стыка, запиливаются под углом
2. Нашивается гидробарьер
3. Подготовленный брус нашивается на стропила с помощью оцинкованных гвоздей

В месте примыкания к ендовы, брус должен пришиваться, не доходя до края на 10-15 см. Это дает возможность для мусора, который появляется во время монтажа, беспрепятственно скатываться вниз.

Полезные рекомендации

• Контробрешетку необходимо устанавливать для любого вида металлической кровли, даже если принято решение не утеплять крышу
• Чем меньше угол наклона ската кровли, тем толще должен быть брус, используемый в качестве контробрешетки
• Крепить брусья необходимо с помощью оцинкованных винтовых гвоздей. Это не даст ржавчине проступить в месте крепления

Не стоит игнорировать важность контробрешетки, сравнительно небольшие вложения позволят существенно увеличить срок эксплуатации металлочерепицы.

Вы только собираетесь строить дом? Не знаете, какой кровельный материал выбрать в будущем? Что лучше: мягкая кровля или металлочерепица? Преимущества и недостатки есть у всех материалов, но если посчитать все плюсы и минусы, то металлочерепица является лучшим вариантом из всех кровельных материалов.

На сегодняшний день самой популярной является металлочерепица Рукки. Читайте подробнее о металлочерепице Рукки здесь. Этот материал долговечен, имеет высокое качество и уникальный внешний вид.

о контробрешетке под металлочерепицу

Стоит ли делать контробрешетку? Преимущества контробрешетки под металлочерепицу.

Толщина и размер контробрешетки под металлочерепицу. Монтаж контробрешетки.

Источник: http://MegaBeaver.ru/materials/metallocherepica/krovlya-metal/kontrobreshetka-pod-metallocherepicu-prednaznachenie-i-montazh.html

Для чего нужна контробрешетка крыши? правильный монтаж +видео

Во время строительства домов, большое внимание нужно выделить конструкции крыши. Хороший монтаж любой практичной части крыши — это залог долговечности, комфортабельности и уюта.

Любой слой имеет собственную функцию, а весь «пирог» призван обезопасить всю конструкцию здания от самых разных отрицательных моментов влияния окружающей среды.

Сегодня мы с вами разберем, Что такое контробрешетка? Это одна из структурных частей системы стропил. А еще разберем монтажный способ контробрешетки под кровельную черепицу из металла, профилированный металлический лист и прочие покрытия кровли.

Что такое контробрешетка

Контробрешетка – это брусья сделанные из дерева, которые устанавливаются сверху материала для гидроизоляционных работ, прямо на стропильные системы.

Одна из основных функций этого слоя, это природная вентиляция между материалом для кровли, обрешеткой и материалом для гидроизоляции.

Если контрбрусьев не будет или методика процесса установки нарушиться, то возможно появление следующих проблем:

• на внутренней стороне кровли будет появляться конденсат и начнется процесс разложения стропил из дерева.
• Порча материала для утепления, из-за отсутствия вентилируемого контура.
• Также возможно разрушение профилированого настила.
• При отсутствии контрреек происходит провисание пароизоляции и гидрозащиты, что со временем приводит к порче материала.

Нередко при установке обрешетку и контробрешетку крыши воспринимают как все то же самое, но это не так, любой слой исполняет собственную функцию.

А каркасная рама – это доски, прибитые на контробрешетку, которые служат для крепежа кровли. Есть два способа укладки обрешетки: непрерывный и разряженный.

Непрерывный способ, это когда расстояние между досками 5-10 мм., применяют для настила кровельной плитки, плоского асбоцементного листа и остальных видов рулонных кровельных материалов, на крышах с незначительным уклоном, а еще криволинейной формы.

А разряженный способ, это когда расстояние между досками вызвано местами крепления кровли, в большинстве случаев применяют для настила волнистого асбоцементного листа, кровли из металла, натуральной керамической черепицы.

Эксперты советуют при сплошном методе, применять 2 слоя.

Первоночальный слой это доски которые находятся по разряженному способу.

А еще один слой стелят сплошняком, из материалов устойчивых к влаге (цементно-стружечная плита, фанера устойчивая к влаге).

Верхний добавочный слой также играет функцию обесшумливания и тепловой изоляции. Сверху этого слоя собираем кровлю.

Подбор древесины

Подбор сортов древесины зависит от варианта кровли.

Для контробрешетки под гибкую черепицу, вес которой не значителен, подбирают мягкие хвойные сорта дерева.

А для контробрешетки под кровельную черепицу из металла, асбестоцементный волнистый кровельный лист или металл, вес которых огромнейший.

Подбирают твёрдые породы древесин, например дуб и сосна.

Еще 1 принципиальный момент влажность брусьев не должна быть больше 20%. Также требования предъявляют к самому брусу, он обязан быть цельным, без трещин и сучков. Поверхность должна быть очень ровной, без синевы и гнили.

Высота контробрешетки обязана быть от 20 мм до 50мм, исходя из этого и брус подбирают необходимого сечения.

Монтаж контробрешетки

Как выше было сказано, что контррейка крепится на материал для гидроизоляции. Раньше применяли рулонный кровельный материал, однако в век новых технологий большинство производителей рекомендуют мембранные материалы.

Крепление мембранной ткани делают степлером для строительных работ.

Для крыш с углом ската около 30 градусов, мы вам советуем брать брусья с сечением 25 на 50 мм. Если угол меньше, то есть возможность применение бруса меньшего сечения но не меньше 20 на 20 мм. И завершальный вариант если скат вашей крыши больше 30 градусов, то нужно применять брусья большого сечения около 50 на 50 мм.

Крепление контробрешетки делают оцинкованными гвоздками, длина каких составляет толщине бруса контрообрешетки плюс толщина доски конька. Так как на 1 метр квадратный применяют около 10 единиц крепежа, то исходя из этого и много повреждений гидрозащиты, благодаря этому проводить монтаж контробрешетки необходимо проводить в тёплое время. Однако не стоит этого страшиться, просто при установке всей крыши полноценно данный минус уйдет сам по себе, потому как влага будет, вовремя выводится благодаря природной вентиляции.

Да и нужно отметить, что если крыша большая, то следует сделать черновую обрешетку для свободного передвижения.

Кладка контрбрусьев, процесс не сложен не нужно спешить, а самое основное быть аккуратными, так как работы проводятся на высоте. В районе конька брусья следует выводить на одну прямую линию, для этого делают подпил бруса под необходимым углом с другой стороны каждого ската. К этому нужно отнестись серьезно, просто если брусья в области конька положить неверно, то и контррейки лягут с неравным шагом и поэтому кровля ляжет неверно.

Также обстоят дела и с контрейками, монтаж их прост только необходимо посмотреть на область конька и ендов. Ендовы – это, по существу, стыки скатов крыши. Их основная функция отвод влаги из под кровли. Они делятся на нижнюю и нижнюю рейку ендов. Нижняя рейка в большинстве случаев применяют для негативных углов. Верхняя рейка играет роль декора в большинстве случаев на коньках домов.

Конторрейки фиксируются с шажком в 10 см. подобный вариант размещения обеспечивает беспрерывный отвод пыли, конденсата от конструкции всей крыши и обеспечит природную вентиляцию. А возле ендов планки устанавливают продольно брусьям самих ендов.

Использование пологих ендов, предполагает использование уплотнительной ленты под контробрешетку. Она помогает избежать протекания влаги.

И самое основное экономить не нужно на материале, ведь грамотная конструкция контробрешетки, сбережет вашу крышу на долго.

При обустраивании глиняной черепицы, применяют немножко иную конструкцию контробрешетки. Крыша делится на три части, верхняя часть сделана из брусьев тонкой толщины, средняя часть состоит из брусьев, у которых толщина немножко толще, а часть снизу состоит из брусьев, самой толстой толщены. Эта конструкция связанна с распределением нагрузки, а еще с качеством вентиляции.

На случай благоустройства тёплой кровли. Теплоизолятор размещается изнутри, которая закрыта пароизоляцией, а со стороны кровли материалом для гидроизоляции. Благодаря этому между материалом для кровли и гидрозащитой и требуется монтаж контробрешетки. Причем размер бруса обязан быть не меньше 40 на 50 мм. При правильной конструкции всего «пирога», вы получите естественно тёплую мансарду.

Другие варианты использования контробрешетки

Как вы понимаете контробрешетку, используют не только при установке кровли, хотя это обязательная плодотворная часть всей крыши.

Также повсеместное использование контробрешетка, обрела при установке фасадов. Так как вентфасад оберегает стены и конструкцию дома, а еще материалы для отделки от разрушительных процессов.

Также контробрешетка повсеместно используется при обустраивании и конструкции пола, стен в нутрии помещений.

Косяки с кровлей, как их исправить. Грамотный вентзазор

Источник: http://pos-art.ru/poleznye-sovety/dlja-chego-nuzhna-kontrobreshetka-kryshi-pravilnyj.html

Зачем нужна контробрешетка, как она монтируется и можно ли без нее обойтись

Что такое контробрешетка и каковы ее функции? Нужна ли она и как ее монтировать? Давайте вместе разберем все технические моменты, а напоследок я пошагово покажу, как правильно монтировать кровельный пирог с контробрешеткой.

Даже на сложной крыше обрешетку можно набить своими руками.

Место контробрешетки в кровельном пироге

Прежде чем решать, нужна ли контробрешетка, давайте сначала разберемся:

• что это такое;
• чем этот узел отличается от остальных деталей кровельного покрытия;
• для чего он нужен.

Отличие обрешетки от контробрешетки

По правилам обрешеткой называется основа, на которую мы монтируем финишный кровельный материал (металлочерепица, шифер, профлист и т.д.), а главная функция контробрешетки — обеспечение вентиляции в подкровельном пространстве.

Контрбрус отвечает за вентиляцию подкровельного пространства.

Как видно на схеме выше: на стропильные ноги укладывается гидроизоляционный материал, который удерживает контррейка, а поверх нее уже набиваются бруски основной обрешетки.

Сама основная обрешетка бывает двух видов:

1. Сплошная обрешетка, то есть набитая единым ковром, здесь используется как обычная строганая или шпунтованная доска, так и листы фанеры или ОСП. Как правило, сплошной настил монтируют под мягкую кровлю;

Сплошную обрешетку удобно набирать из ОСП листов.

1. Разряженная обрешетка, это когда доски крепятся с определенным шагом. Такая конструкция более распространенная, а главное практичная, ведь она намного лучше вентилируется. Разреженная обрешетка монтируется под металлочерепицу, шифер, профлист, керамическую черепицу, в общем, практически под все жесткие материалы.

Зачем нужна вентилируемая кровля

С терминами разобрались, теперь поговорим о том для чего нужна контробрешетка, нельзя ли «выбросить» этот элемент вообще и сразу набить доски обрешетки на стропила? Дело в том, что на границе теплого и холодного воздуха всегда выпадает конденсат (точка росы), а эта граница у нас проходит по чистовой кровле.

Даже небольшой зазор под основной обрешеткой обеспечит вентиляцию конструкции.

Если мы настелем на стропила гидробарьер и прямо на него набьем подкровельную поперечную обрешетку, то конденсату будет некуда деваться, и он начнет активно впитываться в древесину. В результате, чем бы вы дерево не пропитывали, оно выдержит не более года, дальше начнет гнить.

Кроме того, для теплой кровли обычно используется базальтовая вата, а любая вата при попадании влаги теряет свои свойства. Рано или поздно запертая под кровлей влага просочится вниз и впитается в ватные маты и тогда об утеплителе можно забыть, так как мокрая вата бесполезна, плюс при высыхании она не восстанавливается, ее нужно менять.

Делаем вывод: приподняв немного основную обрешетку, мы обеспечиваем хорошую вентиляцию кровельного пространства и гарантируем сохранность стропильной системы.

Без контробрешетки под кровлей будет постоянно собираться конденсат.

Контробрешеткой можно пренебречь только в одном случае – если вы не планируете делать теплый чердак. К примеру, на летней кухне или на неотапливаемых хозяйственных постройках. Но если вы потом передумаете, то крышу нужно будет полностью перекрывать заново, просто утеплить снизу будет весьма проблематично.

Тонкости монтажа кровельного пирога с контробрешеткой

Монтаж контробрешетки не требует каких-то фундаментальных знаний, инструкция изложенная ниже доступна любому мастеру умеющему работать молотком и ножовкой, главное не перепутать очередность и соблюдать размеры.

Обустройство плоскости кровли

Технология зависит от угла наклона скатов, чем кровля круче, тем сложнее ее обшивать, мы будем говорить о монтаже кровельного пирога с большим наклоном.

Иллюстрации	Рекомендации
Инструмент: Молоток; Плоскогубцы; Шуруповерт; Электролобзик или ножовка по дереву; Уровень; Разметочный шнур; Нож монтажный; Монтировка; Топор; Рулетка; Пояс и трос для страховки на кровле. Не вздумайте резать дерево болгаркой — это категорически запрещено и очень опасно.
Материал. Контррейка или контрбрус – большинство стропильных систем собирается из бруса толщиной 50 мм, и контррейка зачастую берется с такой же шириной. Контрбрус не должен быть шире стропильной ноги. На кровлях с малой квадратурой можно брать рейку высотой 30–40 мм, а для больших крыш я всегда беру брусок 50х50 мм.
Оптимальная ширина для доски под обрешетку 10 см, при этом толщина должна быть не менее 25 мм. Шаг разреженной обрешетки зависит от конфигурации кровельного материала, к примеру, для обычного шифера он составляет 20–30 см, а под металлочерепицу нужно смотреть на размер волны (эта информация есть в инструкции).
Защита древесины. Перед монтажом всю древесину, в том числе и контррейку, нужно обработать комплексным антисептиком.
Крепим уплотнитель. Чтобы не просочился конденсат, и плотно держалась гидроизоляция, на контр брусья мы с одной стороны крепим вспененный полиэтилен: Кладем брусок на полотно вспененного полиэтилена; Обрезаем полотно по кромке бруска монтажным ножом;
Переворачиваем брус с вырезанной лентой и крепим эту ленту степлером.
Установка упоров. На крутых кровлях, по периметру коробки между стропил на саморезы крепится упорная планка, она нужна для удержания утеплителя. Высота упора равна ширине стропильной ноги, в данном случае стропила 50х150 мм, соответственно упор ставим 25х150 мм.
Крепим ленту. Для фиксации мембраны гидробарьера, по краю капельника мы клеим бутил-каучуковую ленту «К-2» и двусторонний скотч.
Гидробарьер. Для кровли я стараюсь брать гидробарьер «Strotex V», цена за рулон колеблется в пределах 800–1000 руб. (цены на весну 2017 г.), качество меня устраивает.
Крепим контробрешетку. Контробрешетка крыши крепится не сразу: Сначала гидробарьер раскатывается по краю кровли с напуском 150 мм по бокам; Потом кромка полотна приклеивается к двустороннему скотчу на капельнике; Дальше фиксируем на стропилах полотно гидробарьера степлером; После этого оцинкованными саморезами крепятся контр брусья.
Набиваем обрешетку. Когда одна лента полотна раскатана и закреплена контрбрусьями, я начинаю набивать подкровельную обрешетку. Планки 100х25 мм я набиваю сверху вниз. Сначала планки крепятся саморезами, а потом дополнительно забиваются гвозди 120 мм.
Обратите внимание: Планки основной обрешетки стыкуются на середине контрбруса; На фото, по верхнему краю полотна отмечена граница, так вот, верхнее полотно по этой границе будет накладываться на нижнее, нахлест там около 10 см; На крутых кровлях контр брусья нарезаются чуть меньше ширины гидробарьера и кровля монтируется секциями, снизу вверх; На небольших плоских односкатных крышах, типа гаража или пристройки, вначале полностью (на всю плоскость) настилается гидробарьер, а потом длинными контрбрусьями все это фиксируется.
На стыке в каждую планку я загоняю по 2 самореза 100х5 мм, потом пройдусь еще гвоздями 120 мм. Пробовал набивать доску винтовыми гвоздями, получается хорошо, но при необходимости оторвать планки очень тяжело.

Обустройство конька и ендовы

Грамотный монтаж ендов и коньков, не менее важен, чем обустройство самой плоскости кровли. О главных моментах я расскажу отдельно.

Иллюстрации	Рекомендации
Обустройство конька. Устройство контробрешетки представляет собой своеобразную трубу. Снизу через отдушники заходит холодный воздух и по зазору между контррейками поднимается вверх. Чтобы воздух вверху мог выйти, конек нельзя закрывать наглухо, там тоже делаются отдушники, а чтобы утеплитель не «тянул» влагу из воздуха, его накрывают мембраной гидробарьера.
На кровле из мягкой черепицы со сплошной обрешеткой коньковая вентиляция монтируется при помощи металлических конструкций с сеткой.
Если же конек зашивается наглухо, то рядом (не далее полуметра) монтируется несколько вентиляционных, кровельных отдушников с шагом 2,5–3 м.
Обустройство ендовы. Ендова — это внутренний стык двух смежных плоскостей крыши. По смежным сторонам ендовы набиваются ендовые доски, минимальный размер этой отбортовки 150 мм.
Настилаем мембрану. Гидроизоляционная мембрана в ендове настилается в 3 слоя. Первые 2 слоя — это напуски полотна со смежных плоскостей, а третьим слоем раскатывается рулон гидроизоляции, сверху вниз по всей ендове.
Набиваем обрешетку ендовы. Две параллельные конррейки набиваются сверху вниз на расстоянии 100–200 мм от нижней точки в ендове; Примыкающие к ним контррейки смежных плоскостей набиваются с зазором 50 мм, как на схеме, дальше можно крепить покрытие стока ендовы.

Вывод

Как видите, контробрешетка крыши монтируется довольно просто, но пренебрегать ею нельзя. На видео в этой статье вы найдете рекомендации по обустройству кровельного пирога под разные покрытия. Если остались вопросы, добро пожаловать в комментарии, постараюсь помочь.

Страховка это обязательный элемент при обустройстве кровли.

Источник: https://krovlyakryshi.ru/obreshetka/kontrobreshetka-772
