В этой статье:

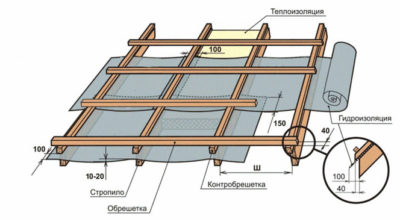

Обрешетка и контробрешетка крыши

Многие застройщики полагают, что контр обрешетка на крыше выполняет функции обычной обрешетки, но это далеко не так. Как правило, она располагается под ней и выполняет совершенно другие задачи.

Обрешетка и контробрешетка крыши. В чем их особенности?

Подавляющее большинство материалов крепятся к основанию при помощи каких-либо вспомогательных элементов. Таким образом при ремонте их проще снять и вернуть обратно. Именно таким посредником для кровельного пирога выступает обрешетка. Кроме этого, она распределяет все нагрузки по основанию, что позволяет выдерживать крыше колоссальные веса.

Обрешетка может быть двух типов: металлической и деревянной. Об первой я не буду долго говорить, так как в частном строительстве ее мало кто использует из-за дороговизны и тяжести. Что касается второй, то она имеет приемлемую цену и при верных расчетах позволяет сэкономить приличную сумму. Впрочем, если нужно создать сплошное основание для крыши, то оно будет дороже разряженного.

На сегодняшний день оба способа создания обрешетки популярны, ведь сейчас актуальны металлические и мягкие кровельные материалы. Там, где жесткость материала высокая, можно устраивать разряженную обрешетку, а где имеется высокая эластичность, не обойтись без сплошного основания.

Сплошная обрешетка состоит из двух слоев:

Разряженного
Созданного из плит ОСП или влагостойкой фанеры

Данный вид обрешетки идеально подходит под мягкую кровлю, тонкие металлические листы или под любые плоские материалы. Разряженный вид применяется под материалы с повышенной жесткостью, например, натуральную черепицу, волнистые листы и прочие продукты. В качестве основных материалов для обрешетки используются брусья сечением 50х50 или доски толщиной более 4х сантиметров.

Теперь, давайте поговорим об контробрешетке. Как вы уже знаете, она располагается ниже основной обрешетки, а именно параллельно стропильным ногам. Для ее создание используются бруски того же сечения. Функциональные задачи этого элемента заключается в обеспечении вентиляции. Такой вентиляционный зазор позволяет выводить влагу из кровельного пирога и продлевает срок службы всей системы в целом.

ВАЖНО: Обрешетка и контробрешетка – это очень важные составляющие любой кровельной системы, особенно, когда покрытие делается из металла. Под такими материалами скапливается большое количество конденсата, следовательно, его необходимо как-то выводить.

Способы защиты древесины

Единственным действенным способом защиты древесины является пропитка ее структуры антисептиками и антипиренами. Первые продукты защитят пиломатериалы от загнивания и размножения микроорганизмов, вторые предназначены для повышения степени возгорания и не позволят вспыхнуть материалу даже при длительном воздействии открытого огня.

Пропитку дерева можно осуществлять всего тремя способами:

Погружением
Напылением
Окраской

Погружение можно отнести к самым эффективным, но затратным методам. Для этого вам необходимо запастись большим количеством антисептика и сделать емкость для погружения. Так как кровельные элементы имеют большие размеры, лучше всего вырыть своего рода траншею, а дно заслать пленкой. Как вы понимаете, чем дольше материал будет находиться в данном растворе, тем глубже проникнет антисептик. Кстати, после этого процесса нужно дать древесине высохнуть и на этот процесс может уйти пару дней.

Напыление производиться при помощи обычного пульверизатора. В него заливается необходимое количество защитной жидкости и потихоньку обрабатывается элемент. Такая работа должна проводиться на открытом воздухе. Затраты защитной смеси в данном случае будут приемлемыми, но эффективность будет низкая и после нескольких лет эксплуатации, процедуру придется проводить заново. Тоже можно сказать и про способ окраски. Отличие будет в том, что вестись работы будут при помощи обыкновенной кисти.

Антипирены наносятся на материал точно так же, главное, дать древесине высохнуть от предыдущих процедур и можно приступать к новым. Если вы не хотите тратить свое собственное время и обрабатывать пиломатериалы разными растворами, можете приобрести специальную смесь, в которую будут включены два таким компонента. Некоторые застройщики отмечают, что она куда лучше двух отдельных компонентов, но у каждого свои требования.

Монтаж контробрешетки

Многие застройщики игнорируют устройство контробрешетки, хотя она подходит всем видам стропильных систем.

Чтобы сделать качественное основания для кровли достаточно следовать следующей технологии:

После установки стропильных ног и укладки на них пароизоляционного материала, наступает пора создания контробрешетки. Для этого используются брусья сечением 30х50 миллиметров, а если система сложная, то можно увеличить эти размеры до 50х50 миллиметров.
Брусья располагаются параллельно стропильным ногам и одним концом упираются на конек, а другим на мауэрлат. В качестве крепежных элементов применяются гвозди. Их длинна подбирается из простого расчета: они должны быть в два раза больше крепимого элемента. Например, если толщина бруса составляет 3 сантиметра, то минимальный размер гвоздя должен быть 60 миллиметров.

Высота контробрешетки будет зависеть от нескольких параметров, но, как правило, это цифра колеблется в пределах от 2 до 5 сантиметров. В качестве гидроизоляционного материала лучше всего использовать диффузионные или супердиффузионные мембраны. Они отвечают требованиям, предъявляемым к любой стропильной системе, следовательно, без проблем смогут выполнять свои обязанности.

Все кровельные узлы имеют свои особенности и контробрешетка не стала этому исключением.

При создании основания для крыши в 30 градусов основным элементом контробрешетки должен стать брус сечением 25х50 миллиметров.
При толщине бруса в 3 сантиметра максимальный шаг составляет 30 сантиметров.
На пологих крышах с материалами, способствующих образованию конденсата важно использовать оцинкованные гвозди, так они менее подвержены образованию коррозии.
Если в процессе создания контробрешетки возникнет необходимость перемещаться по данной плоскости, лучше всего уложить трапы или создать временный мост.

Помимо всего вышеописанного при ведении такой работы стоит обратить внимание на сложные элементы, например, ендовы и коньки.

Верхняя часть брусьев контробрешетки должны лежать в одно плоскости.Этого можно достичь путем подпиливания основных элементов. Такая процедура позволит более точно подобрать шаг обрешетки, следовательно, качественнее уложить весь кровельный пирог.
Дабы создать контробрешетку в районе ендовы нужно прибить ее элементы к продольным составляющим. Здесь шаг основных элементов должен составлять 10 сантиметров. Такая структура укрепит данный узел и не будет затруднять вентиляцию.

Многие застройщики при создании ендовы совершают одну и ту же ошибку. Они размещают брусья максимально близко к настилу, следовательно, такой зазор не может обеспечить свободной вентиляции и более того, затрудняет сток воды.

Нюансы

Используя любые пиломатериалы практически во всех случаях в качестве крепежей применяются гвозди или саморезы. В данном случае вам предстоит прижимать гидроизоляцию брусьями и крепятся они ничем иным как гвоздями. В результате такой работы вы стопроцентно повредите гидроизоляционный слой и еще до начала эксплуатации в отверстия будет затекать влага.

Большинство застройщиков сильно переживает по этому поводу и стараются использовать максимально тонкие гвозди. Такую ошибку конечно же допускать не стоит, ведь крепление должно быть жестким и качественным. Проблема с протеканиями остановиться ровно в то время, когда вы застелите крышу кровельным материалом. Что касается влаги, попавшей внутрь кровельного пирога, то со временем она выйдет, главное, чтобы естественная вентиляция работала верно.

ВАЖНО: Если кровельная система имеет сложное строение, то в качестве пиломатериалов лучше использовать твердые породы древесины, например, дуб или сосну. В противном случае, ради экономии, можно воспользоваться более мягкими материалами.

Обрешетка под мягкую кровлю

Как я уже говорил в начале статьи: мягкая крыша пользуется большой популярностью у частных застройщиков. Конечно, создавать для нее основание несколько проблематично, но современные продукты позволяют это сделать всего за пару дней.

Мягкие кровельные покрытие укладываются на двухслойную сплошную обрешетку. Сначала создается своеобразный каркас из досок. Шаг его элементов берется исходя из того, чтобы листы следующего слоя упирались на три точки. После создания разряженной обрешетки укладывается влагостойкая фанера или плиты ОСП. Впрочем, можно создать верхний слой и из досок, но на это уйдет уйма древесины.

Все мягкие покрытия требовательны к основанию и один пункт из них гласит: основание должно быть идеально ровным.

Чтобы удовлетворить данную особенность придется укладывать специальную подложку. Помимо нивелирования поверхности она выполняет и гидроизоляционные свойства, именно поэтому такие крыши редко текут.

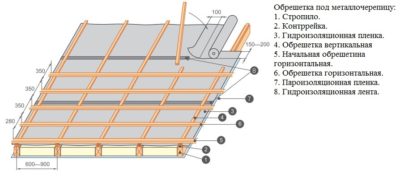

Обрешетка и контробрешетка под металлочерепицу

Металлочерепица имеет свойство скапливать на своей поверхности большое количество конденсата, поэтому в чердачном помещении всегда будет находиться большое количество влаги. Чтобы хоть как-то регулировать в состав такой крыши включается контробрешетка. Толщина используемых брусков будет зависеть от случая, чем больше влажность, тем выше должна быть поднята обрешетка.

Основанием под металл идеально подходит разряженный тип обрешетки, но с минимальным шагом. Его подбирают таким образом, чтобы каждой волне приходилось по доске или бруску.

Контробрешетка и ее роль в кровельном пироге

Источник: https://astgift.ru/obreshetka-i-kontrobreshetka-kryshi/

Контробрешетка крыши: устройство, правила монтажа

Чем отличаются обрешетка и контробрешетка крыши
Назначение контробрешетки
Правила выбора древесины
Монтаж контробрешетки

Конструктивно крыша достаточно сложная система. Каждая ее часть несет свою функциональную нагрузку. Но при этом все они так или иначе вносят свою лепту в организацию защиты всего дома от негативного воздействия окружающей среды. Чтобы обеспечить комфортное проживание прежде всего необходимо правильно собрать конструкцию.Одной из важнейших составляющих стропильной системы считается контробрешетка. Что же это такое контробрешетка крыши, в чем ее функциональная нагрузка?

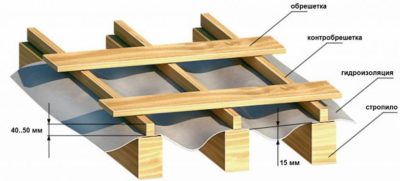

Чем отличаются обрешетка и контробрешетка крыши ↑

На первый взгляд, особенно для неопытного застройщика, особой разницы в этих элементах стропильной системы нет. Однако, на деле функционально они совершенно разные: сплошная либо разряженная обрешетка это основание под кровельное покрытие.

В сплошной – доски укладывают вплотную. Допустимый зазор не может превышать десяти миллиметров. Такое основание подходит для малоуклонных крыш с покрытием из битумной черепицы, шифера или профнастила.
В случае разреженной обрешетки брусья (50 на 50 или 60 на 60) укладывают с шагом, подходящим для фиксации выбранного кровельного покрытия. Разряженная обрешетка более экономичная, так как при монтаже используется меньше материала. Такое основание подходит под шифер и черепицу.

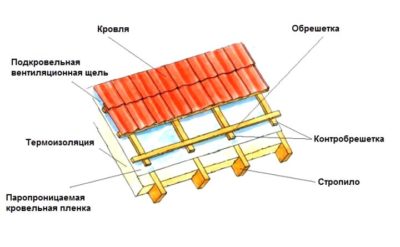

Контробрешетка же отвечает за вентиляцию кровельного пирога. За счет особым образом набитых контрреек небольшой толщины между слоем гидроизоляции и покрытием кровли формируется пространство, где циркулирует воздух. Он отводит избыточное количество влаги, образовавшееся в кровельном пироге. К тому же благодаря им слои гидро- и пароизоляции прилегают более плотно.

На заметку

Установка контрреек особо важна при устройстве сплошного настила, поскольку это единственная возможность обеспечить качественную вентиляцию кровли.

Назначение контробрешетки ↑

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
Порча кровельного материала.
Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Для кровель, покрытых черепицей, металлической или натуральной, либо другими тяжелыми материалами больше всего подойдет сосна либо дуб.

При использовании легких типов покрытия, скажем, мягкой кровли можно использовать древесину уже мягких сортов. Процентное содержание влаги в пиломатериале не должно превышать 20%. Брусья подбирают цельными, без признаков гнили или синевы на поверхности. Размеры бруса выбирают начиная от сечения 25 на 30. Тонкие контр бруски используют для достаточно простых конструкций крыш. Для более сложных и многоскатных крыш их толщину увеличивают до 5 см.

Для крепления контрбрусьев используют кровельные гвозди. Прежде, чем крепить контробрешетку к стропилам, брусья направляют вдоль стропил. Таким образом стропила поднимаются точно на высоту использованного бруска. В результате образуется пространство, которое работает как вентиляционный зазор. Высота контробрешетки, как правило, колеблется в пределах 20–50 мм.

↑Монтаж контробрешетки

Монтажные работы начинают после укладки слоя гидроизоляции на стропила. В наши дни для этих целей все чаще используют гидроизолирующие мембраны и пленки. При укладке гидробарьера необходимо обеспечить его свободный ход примерно на 10–15 мм. При этом его необходимо приклеить к капельнику, поскольку конденсат будет стекать туда. Затем набивается контробрешетка кровли.

Отметим несколько важных моментов монтажа:

Для крыш с наклоном в 30° рекомендуется использовать контр брусья, имеющие сечение 25 на 50. При меньших уклонах сечение может быть меньше, но никак не меньше 25 на 30. Для крыш с большим углом наклона и сечение контрреек будет большим – 30 на 50 либо 40 на 50.
Рекомендованный шаг контрбруса сечением 30 на 50 мм при длине 135 см составляет 30 см. Для фиксации используют оцинкованные гвозди.
При устройстве контробрешетки на больших кровлях приходится передвигаться по брусьям. Для этого собирается черновая обрешетка.

Установка контрбрусьев в общем особых сложностей не создает, однако установка контрреек в районе ендова и конька требует более пристального внимания. Монтаж на этих участках более сложен и требует неукоснительного соблюдения определенных правил.

При набивке контрбрусьев в районе коньков нужно проследить, чтобы их верхние грани пересеклись в одной единственной точке. В противном случае, продолжая монтаж не удастся сохранить шаг укладки контрреек, из-за чего верхний ряд при укладке покрытия кровли получится неровным. Это особенно актуально в случае черепичного покрытия. Добиться точного пересечения можно, подпилив контррейки с противоположных скатов под требуемым углом.
В области ендова, которые подвергаются повышенной нагрузке, контробрешетку прибивают с шагом 100 мм к основным брусьям ендовы или хребта, расположенным продольно. Подобная система крепления помогает свободно отводить как пыль и конденсат, так и снег, при этом обеспечивает эффективную вентиляцию кровли.

Важно

Если установить брусья вплотную к настилу ендова (ближе 5 мм), то вентиляция ендов резко ухудшится, затруднится отвод конденсата через свес карниза. Помимо этого в области ендовы скопится мелкий мусор, непременно образующийся в процессе монтажа крыши.

При обустройстве контробрешетки на пологих ендова обычно используют уплотнительную ленту, что помогает предотвратить протечки.

Особенности устройства контробрешетки для кровель из натуральной черепицы ↑

Укладка контрбрусков в данном случае имеет свои особенности. Они должны иметь разное сечение:

нижние из них должны иметь большее сечение, учитывая, что именно они испытывают основную нагрузку;
средние контр брусья – чуть тоньше, а
верхние из них – самые тонкие.

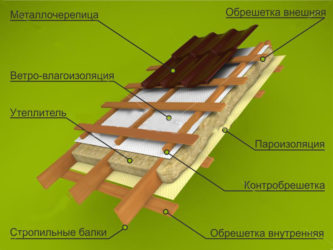

Классическая схема кровельного пирога теплой кровли представляет собой теплоизоляцию, которая с одной стороны закрыта пароизоляционной пленкой, а с противоположной стороны – гидроизоляцией. Присутствие теплоизоляционной прослойки чревато скоплением большого количества конденсата. Поэтому наличие вентиляционного зазора между кровлей и гидробарьером обязательно.

Сечение контрреек в конструкции теплой кровли может равняться 40 х 50 либо 50 х 50. Экономить на толщине брусков при этом крайне не рекомендуется.

Рейки укладывают стандартно, то есть на стропила и крепят их саморезами длиной 90 мм.

Источник: http://stylekrov.ru/kontrobreshetka.html

Что такое контробрешетка?

Наряду с кровельным покрытием, крыша нужна дому для исполнения защитной функции от влияний, которые оказывает природа. По этой причине устройство кровли дома требует очень серьезного подхода. Нужен учет особенностей монтажа всех элементов кровельного пирога.

В чем отличие обрешетки и контробрешетки?

Предназначение двух этих элементов немного отличается друг от друга, и их выполнение является важным для конструкции кровли в целом.

Обрешетка – это ряды досок, прибитые к стропильной системе, на которые закрепляется кровельное покрытие.

Есть 2 вида обрешетки:

Сплошная обрешетка имеет зазор между досками меньше 1 см. Монтаж этого элемента выполняется в 2 слоя:

Разряженный.
Сплошной, выполненный из ориентированно-стружечных плит, влагостойкой фанеры, которые укладываются под углом 45 градусов по отношению к первому слою. Такая обрешетка выполняет звукоизоляционную и термоизоляционную функции.

Устройство сплошной обрешетки крыши выполняется под следующие виды кровли, имеющие малый угол наклона:

металлочерепица;
мягкая черепица,
плоский безасбестовый шифер,
плоский асбестовый шифер.

Разряженная обрешетка под металлочерепицу применяется на стальных кровлях, покрывается волнистыми листами, глиняной или цементно-песчаной черепицей. Для выполнения обрешетки необходим брус 50х50 мм или 60х60 мм.

К контробрешетке гвоздями прибиваются доски обрешетки. Для этого необходимо взять гвозди, имеющие длину, равную толщине двух брусьев.

Контробрешетка (контрбрусья) – это деревянные бруски, которые набиваются прямо на гидробарьерный материал, на стропила.

Контрбрусья монтируют для того, чтобы обеспечить вентиляционный слой гидроизоляции, роль которой будут выполнять гидробарьерные мембраны пленки или рубероид. Контробрешетка, выполненная под металлочерепицу, нужна для создания вентиляционного канала между обрешеткой, слоем гидроизоляции и кровельным покрытием.
Возможно образование конденсата на внутренней стороне покрытия крыши во время эксплуатации. В таком случае возможно гниение кровельной конструкции.

Контрбрусья обеспечивают приток воздуха, который необходим для вывода влаги с крыши, и также являются каркасом для досок обрешетки.
Чтобы изготовить контрбрусья, необходимы заготовки с сечением 30х50 мм. Если крыша имеет стропильные ноги большой длины и сложную конструктивную форму, тогда необходимы заготовки для контрбрусьев 50х50 мм.

Важные моменты, которые стоит знать, выполняя устройство контрбрусьев:

Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.

Обратите внимание на то, как проходит устройство контрреек (брусьев) в районе коньков:

Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.
Обратите внимание на то, какие ошибки часто встречаются, когда идет устройство контробрешетки и обрешетки под ендовы и укладка брусьев происходит плотно к настилу ендовы.
Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги.

Во время обустройства под контробрешетку пологих ендов обычно используется удлинительная лента, и это помогает в устранении протечек. Будьте внимательны, потому что в случае нарушения данных рекомендаций конструкции конька и ендов могут быть нарушены.

Фиксирование гидроизоляции контрбрусьями

Также необходимо учитывать то, что контррейки гвоздями крепятся на гидроизоляционный материал. Используют до 10 крепежных элементов на 1 кв.м поверхности. В данном случае, в 10 точках гидроизоляционный материал имеет места нарушения герметичности, уязвимых к проникновению влаги, тем более во время продолжительных дождей. Такое часто случается, если кровельщики сразу не монтируют обрешетку и кровельное покрытие по контробрешетке.

Обычно протечки влаги через места, где крепятся контрбрусья, имеют временный характер. Они устраняются после укладки кровельного материала. Благодаря устройству вентилируемого пространства удаляется влага, попавшая в кровлю.

Материалы для контробрешетки

В том случае если вы строите кровлю, имеющую большой вес покрытия, лучше взять дуб или сосну для контрбрусьев. Если покрытие будет легкое, гибкая черепица, например, тогда подойдет древесина мягких сортов.

Источник: stroymetproekt.ru

Источник: https://zen.yandex.ru/media/id/5bf9734e414f1b00a938b7c0/5c0b85e771a92900aa02952b

Контробрешетка и ее роль в кровельном пироге

Грамотный монтаж крыши позволит соорудить надежный барьер, защищающий конструкцию здания от природных явлений. Для продления срока эксплуатации сооруженной кровли необходимо позаботиться о точном соблюдении технологии проведения монтажных работ. Обрешетка и контробрешетка являются важными составляющими кровельного пирога. При этом функции, которые выполняют данные сооружения, отличаются и не могут быть взаимозаменяемыми.

-демонстрация монтажа обрешетки крыши ↑

Чем отличается обрешетка от контробрешетки? Далеко не все строители знают предназначение контрреек и способа их монтажа. Молодые кровельщики часто путают контробрешетку с обрешеткой, возводимой при устройстве всех кровель. Чтобы разобраться в предназначении каждого из данных элементов кровли, необходимо рассмотреть для чего и как они устраиваются.

Ряды досок, прибиваемых к системе стропил, и служащих для закрепления кровельного материала называют обрешеткой. В строительстве существует два вида конструкции обрешетки:

сплошной настил из досок, уложенных вплотную друг к другу с зазором, равным не более одного сантиметра;
разряженная обрешетка, при монтаже которой доски укладываются с определенным шагом, подходящим для крепления выбранного покрытия кровли.

Конструкция кровли со сплошной обшивкой, выполненной из досок с минимальным зазором в 1 см

Монтаж сплошной обрешетки требуется проводить на крышах с малым градусом уклона ската при укладке следующих кровельных материалов:

мягкой черепицы;
плоского асбестового шифера;
металлочерепицы;
плоского шифера, не содержащего асбеста.

Важно!
При устройстве сплошного настила проводится монтаж двух слоев, первый из которых монтируется по методу разряженной обрешетки из досок или брусков, а второй укладывается из влагостойкой фанеры или цементно-стружечных плит. Следует выдерживать угол в 45 градусов при укладке второго слоя. Сплошная обрешетка выполняет сопутствующую роль, усиливая звуко- и теплоизоляцию крыши.

Разряженная обрешетка сооружается из брусков, размер которых может быть равен 50х50 мм, а также 60х60 мм. Данный вид обрешетки необходим для укладки стальных кровель, волнистых листов шифера, глиняной или цементно-песчаной черепицы.

Как решить проблемы вентиляции кровли ↑

Контробрешетка, называемая иначе контрбрусьями, выполняется из тонких деревянных брусков, которые набиваются на стропила поверх гидроизоляционного материала, закрепленного строительным степлером. В качестве гидроизоляции применяют рубероид, пленки, гидробарьерные мембраны. В результате монтажа контробрешетки образуется вентиляционный зазор между кровельным покрытием и слоем гидроизоляции.

Устройство контробрешетки под металлочерепицу

Важно!
Во время эксплуатации кровли на покрытии с внутренней стороны может образовываться конденсат. Если допустить скопление конденсатных капель под кровельным материалом, то избыточная влага может вызвать гниение конструкции крыши. Контрбрусья обеспечивают зазор, по которому отводится влага в систему водоотвода, а также курсируют воздушные потоки, осушающие конструкцию кровли.

Для укладки контрбрусьев берутся бруски с сечением, равным 30х50 мм. Если крыша отличается сложной конструктивной формой и большой длиной стропильных ног, то выбираются более толстые бруски с размерами 50х50 мм.

При устройстве сплошного настила сооружение контробрешетки обязательно, так как только она сможет обеспечить нормальную вентиляцию нижней поверхности металлочерепицы или другого кровельного материала. Обычно кровельный пирог выглядит следующим образом:

сплошная обрешетка;
гидроизоляция;
контробрешетка (толщина зависит от параметров ската крыши);
шаговая обрешетка (размер шага зависит от размеров кровельного материала);
покрытие кровли.

Контробрешетка обеспечивает вентиляцию крыши, что продлевает срок ее эксплуатации

Выбор древесины для контробрешетки и особенности расположения брусьев ↑

Из какой древесины выбрать бруски для монтажа контробрешетки? Этот вопрос очень важен для обеспечения качества монтажно-строительных работ. Если планируется укладывать кровлю из тяжелых материалов, то в качестве сырья для изготовления контрбрусьев идеально подойдет сосна или дуб. Если крыша будет покрыта легкими кровельными материалами, то можно использовать сорта мягкой древесины.

Устройство контробрешетки рекомендуется проводить для всех разновидностей скатной кровли. Крепление контрбрусьев проводится кровельными оцинкованными гвоздями к стропилам поверх закрепленного гидроизоляционного материала, брусья идут вдоль стропил. В итоге удается немного приподнять конструкцию обрешетки, а именно на высоту используемого бруска. В свою очередь, образовавшееся пространство обеспечивает эффективную вентиляцию кровельного пирога. Высота контробрешетки должна варьироваться от 2 до 5 см.

Обустройство контрреек в районе коньков и ендов ↑

Для правильного устройства коньков необходимо добиться того, чтобы верхние плоскости граней контрбрусьев пересекались в одной точке. Для соблюдения этого предписания бруски противоположных скатов запиливают под необходимым углом. От профессионально выполненного монтажа обрешетки на коньке зависит точность расчетов шага укладываемых досок, а также прочность крепления верхнего ряда элементов кровли, например, черепицы.
В районе ендов основные контрбрусья прибивают к продольным брусьям хребта с шагом 10 см. Это обеспечивает свободный отвод пыли, выпавшего конденсата, попавшего снега, а также способствует эффективному вентилированию кровельного покрытия.

Схема устройства скатной кровли

Важно!
Необходимо обратить пристальное внимание на часто встречающиеся ошибки в монтаже контробрешетки под ендовы, которые заключаются в плотной укладке брусьев к настилу ендовы.

Соблюдение рекомендуемого расстояния, равного 5-10 см, обеспечит свободный ток дождевой и талой воды между брусьями и опорой ендовы. В случае плотного прилегания нарушается вентиляция ендов, а также затрудняется своевременное удаление конденсата через карнизный свес. При обустройстве пологих ендов рекомендуется использовать под контробрешеткой дополнительные прокладки, в качестве которых обычно используется уплотнительная лента. Данный материал позволяет свести к минимуму вероятность протечек.

Важно!
При нарушении приведенных выше рекомендаций по устройству ендов и конька может быть деформирована их конструкция. Доски финишной обрешетки прибиваются к контррейкам специальными гвоздями, длина которых равна суммированной высоте обоих брусков.

Фиксация гидроизоляции контррейками ↑

У многих строителей возникает вопрос о нарушении целостности гидроизоляционного слоя во время крепления контрреек к стропилам. Ведь на каждом квадратном метре поверхности необходимо использовать не менее десяти крепежных элементов. Получается, что в десяти точках нарушается герметичность.

Эти места становятся уязвимыми для проникновения влаги, если монтаж ведется во время дождливой погоды. Чтобы избежать этого процесса, кровельщикам необходимо проводить работу по монтажу контробрешетки, обрешетке и настилу кровельного материала в сухую погоду без длительных перерывов.

При наличии всех материалов в полном объеме, профессионального инструмента и квалифицированной бригады сделать все работы без проволочек нетрудно.

Важно!
Небольшие протечки влаги сквозь места крепления контрбрусьев с гидроизоляцией возможны лишь в момент проведения монтажных работ. Как только кровельный материал будет уложен, этот недостаток устраниться сам собою. Влага, попавшая внутрь кровельной конструкции, будет своевременно удаляться благодаря наличию вентилируемого пространства.

Крепление контробрешетки по гидроизоляции

Монтаж контробрешетки под натуральную черепицу ↑

При обустройстве кровли дома натуральной черепицей используемые контррейки должны иметь различные показатели толщины, а именно:

нижние бруски берут толще, потому что на них падает самая большая нагрузка;
средние рейки должны быть немного тоньше;
верхние бруски берутся самые тонкие.

Такая конструкция позволяет обеспечить максимальную надежность возводимой черепичной кровле. Если провести работы профессионально, то контробрешетка прослужит верой и правдой несколько десятков лет.

Устройство теплой кровли ↑

При строительстве теплой кровли вопрос обустройства правильной вентиляции под кровельным покрытием становится наиболее актуальным. Слой утеплителя со стороны помещения защищается пароизоляцией, а со стороны кровли – гидроизоляцией. Промокание теплоизоляционных плит допускать нельзя, так как при этом теряются его свойства. Поэтому наличие вентилируемого зазора, образуемого контробрешеткой, жизненно необходимо. Только в этом случае теплая кровля будет оставаться таковой в течение длительного времени. Обитатели дома получат уютную мансарду, которую можно будет использовать и холодное время года.

Устройство контробрешетки для вентиляции теплой кровли

Контрбрусья под теплую кровлю берутся размером 40х50 мм. Можно взять и мощнее – 50х50 мм. При креплении к стропилам сквозь гидроизоляцию используют саморезы, длина которых составляет 90 мм. Для устройства контробрешетки вовсе не обязательно применять цельный брус, ее можно спокойно смонтировать из имеющихся в наличии составных элементов.

Использование контробрешетки в отделке фасадов ↑

У многих мастеров-любителей может сложиться впечатление, что контробрешетка используется только при устройстве кровель. Однако это не совсем так. Подобную технологию применяют и при отделке фасадов, где роль вентиляции также велика. Вентилируемые фасады продлевают срок эксплуатации всего здания, не допуская разрушительного воздействия попадающей влаги как на стены объекта, так и на отделочные материалы.

Как видите, выбор материала для контробрешетки и ее монтаж требует профессиональных знаний. Провести работы своими руками можно, но как при этом не допустить ошибок? К тому же кровельные работы проводятся на высоте, что требует основательного подхода к обеспечению безопасности и соблюдению всех правил. Поэтому не стоит экономить на бригаде квалифицированных кровельщиков, которая обладает многолетним опытом проведения подобных работ.

Контробрешетка широко используется при отделке фасадов

Лучше спокойно проследить за ходом выполнения покрытия кровли, зная об основных этапах устройства кровельного пирога. Подрядчики с уважением относятся к клиентам, разбирающимся в вопросах строительства, и предпочитают не халтурить. Ведь все недоделки им придется устранять после того, как вы их выявите. Хотя серьезные компании, пришедшие на кровельный рынок надолго, вряд ли будут портить свою репутацию плохой работой. Поэтому отдавайте предпочтение известным фирмам.

Источник: http://goodkrovlya.com/montazh/obreshetka/kontrobreshetka.html

Обрешетка и контробрешетка крыши — Кровля и крыша

Металлочерепица является надежным материалом для крыши, но её необходимо укладывать по специальной технологии, для этого выполняют контробрешетку. Если её не сделать, то материал будет размещен не качественно. Контробрешетку сооружают из брусков, размерами 30*50 миллиметров, укладывают её сверху на гидроизоляцию вдоль стропил. При этом создается вентиляция между гидроизоляционным материалом и самой крышей, и не скапливается влага. При сложной крыше брусья берут толще, около 50 миллиметров.

Как установить контробрешетку под металлочерепицу

Когда гидроизоляция положена и закреплена степлером сверху над ногами стропил, можно приступать к сооружению контробрешетки, её набивают для надежности и долголетия основного материала. Длину брусьев берут от 135 сантиметров, их сечение составляет 30*50 миллиметров. Прикрепляют её гвоздями (оцинкованными), шаг выполняют до 30 сантиметров, вверх за линии пленки выходить нельзя. Высота контробрешетки делается до 5 сантиметров, её шаг должен быть одинаковым с шагом между стропилами. На контробрешетку прибивают доски, они служат ступенями для удобного перемещения по кровле.

При этом на коньке запиливают бруски, делая угол с обеих сторон скатов так, чтобы точка пересечения верхних граней обрешетки была плоской. Тогда шаг будет рассчитан точно и верхний брус установлен правильно. Перед укладкой материала для покрытия, основную решетку набивают по низу стропил к брусьям, которые помещены вдоль, делают зазор до 10 сантиметров для хорошего выхода влаги и вентиляции. Сверху закрепляют ендову, элемент представляет собой внутренний угол, предотвращает проникновение мусора в срезы кровли.

Когда устраиваются коньки нужно сделать так, чтобы верхние грани брусьев контробрешетки пересекались в одном месте.

Порядок действий и расчет шага

Для обрешетки разных видов крыш применяют обрезной брус из хвои, влажность не должна быть выше 25%.

Порядок действий:

Измерение шага над карнизом начинают с двух положенных брусьев, с внешней стороны. Длина его должна быть от 32 до 38 сантиметров, эти показания не являются обязательными, они зависят от того, как расположен нижний ряд черепицы над водостоком. Напуск черепицы должен составлять 1/3 от окружности самого стока, эту величину регулируют при помощи бруса.
Когда закреплены первые брусья, приступают к установке верхнего материала на коньке. Замеряют расстояние от внешней стороны второго бруса до такого же элемента на коньке. Это показание и будет рассчитанным шагом.

Обрешеточный шаг меряют по верхним граням помещаемых брусьев, учитывают уклон ската. Если крыша сложная, то расчеты делают для каждого склона. При уклоне меньше 22 градусов, шаг должен быть в среднем 31,5 сантиметров, если покат имеет большее значение, то берут не выше 33,5. Если уклон большой, свыше 30 градусов, то размер шага будет до 34,5 сантиметров. Примеры правильного расчета. Для расчета возьмем: первое значение, размер между брусьями 789, а склон поката крыши 27 градусов (33,5 в сантиметрах).

Первое число делим на второе (789:27) и получаем количество рядов в обрешетке, то есть 23,6, округляем до 24, шаг будет иметь 32,9 сантиметра (789:24). Чтобы экономично уложить металлочерепицу, нужно сделать количество рядов минимальное, а значения шагов наивысшими. Без сооружения контробрешетки укладку металлочерепицы не производят, после того как эти работы будут выполнены, делают следующее: По контробрешетке устанавливают метки рассчитанного шага, величина соблюдается одинаковая во всю длину.

Замеряют расстояние между размещением брусьев со всех сторон, если показатели разные, то нет параллельности и нужно их выровнять.

Прокладка контробрешетки

Брусья по краям запиливаю под углом, затем размещают гидробарьер, при этом сильную натяжку делать не нужно, припустить на 2 сантиметра и закрепить степлером. Это сделать по всем скатам крыши. Разметки брусьев с правой и левой стороны соединяют шнуром или веревкой, на этом месте делают линии, затем по ним набивают обрешетку, при этом уложенный сверху материал получается ровным. Чтобы разровнять полость поката, под обрешетку помещают рейки с нужной толщиной. Все материалы из дерева необходимо обработать антисептиком, чтобы они не повреждались.

Для каждой сложной крыши нужно сооружать контробрешетку, благодаря этому не только появляется вентиляция, но и сама обрешетка поднимается на высоту самого бруска. В качестве гидроизоляции можно использовать не рубероид, а материалы современного производства, то есть мембрану или специальную пленку, а сверху размещают контробрешетку. Закрепляют её специальными гвоздями (оцинкованными), так как они не разрушаются от коррозии, на ноги стропил с шагом 30 миллиметров. Чтобы перемещаться по контробрешетке свободно, необходимо прибить черновые доски, так как может возникнуть такая необходимость.

При уклоне крыши 30 градусов, контрольные брусья должны быть 25*50 миллиметров, если угол меньше, то экономить на материале не нужно. Укладка контробрешетки возле ендов. Во время установки коньков, верхние грани контрольных брусьев должны пересекаться в одной точке, для этого устанавливают бруски противоположного ската, соблюдая нужный угол. Если обрешетка возле конька правильно сооружена, то расчитывание шага и дальнейшие работы производятся легче. Закрепляют контрольные брусья возле ендов с шагом 10 сантиметров, это поможет защитить крышу от мусора и влаги, и образуется качественная вентиляция.

Если не придерживаться правильного монтажа, сооружение ендов и коньков могут повредиться.

Для чего производят контробрешетку

Использование такого материала как металлочерепица, требует затрат, поэтому некоторые в целях экономии могут пропустить сооружение контробрешетки, это приведет к маленькому сроку службы материала.

Контробрешетка выполняет определенные функции для крыши:

Воздух может свободно циркулировать и вентилировать все слои крыши. Без её устройства скапливается конденсат, из-за поступления воздуха ненужная влага выходит.
Происходит изоляция от шума и сохраняется тепло за счет образования воздушного слоя, он является барьером.
Все неровности стропил скрываются, даже мелкие изъяны становятся незаметными.
Контробрешетку делают только под металлические материалы, которые укладывают на крышу, в остальных случаях для этого нет необходимости.

Благодаря образованию прослойки из воздуха, сооружение помогает:

Увеличить срок службы основного материала. Когда укладывается металлочерепица, сдирается защита, то есть лак, на материал попадает влага, и он портится от коррозии. Чтобы этого не происходило, сооружают контробрешетку, с её помощью создается слой воздуха.
Появляется место для помещения теплоизоляции. При помощи контробрешетки можно соорудить теплую крышу, если чердак будет жилым, в обратном случае уменьшаются потери тепла.
Гидробарьер надежно закрепляется к стропилам, вначале для этого используют степлер, начинают с низа, расстилают по всей поверхности внахлест до 10 сантиметров. Затем в центре стропила (каждого) прибивают брус, он является частью контробрешетки и надежно прикрепляет материал.

Контробрешетка и обрешетка под основной материал

Брус с определенными размерами прибивают по центру стропил. Для его соединения делают запил, тогда скрепление будет надежным. Затем сооружают обрешетку с шагом до 40 сантиметров. Все параметры необходимо соблюдать:

Для стропил необходимо использовать брусья из дерева 100*200, 50*200, 100*150, 50*150, 50*10 миллиметров.
Толщина материала для сооружения обрешетки должна быть не меньше25 сантиметров.
Ширину бруса из дерева берут от 10 до 15 сантиметров.
Между стропилами делают шаг на расстоянии от 600 до 900 миллиметров.
Толщина первого бруса должна быть больше, чем все остальные.
Между досками обрешетки делают шаг до 40 сантиметров.
Стыки между обрешеточными досками должны лежать в поочередном порядке.
Ветровую доску помещают выше, чем обрешетка.
Дополнительные материалы для закрепления коньков берут не больше 25 миллиметров, чтобы остальная установка была выполнена легко.

На обычной крыше, без утепления, если не планируется на чердаке создание жилого помещения, то контробрешетку в основном не производят. Но даже при таком случае это действие нужно выполнить, для создания прослойки воздуха, который поможет убрать влагу и сырость, чердак будет проветриваться, а также создастся изоляция тепла и шума. Температура внутри и снаружи будет регулироваться и это предотвратит появление льда на металлочерепице.

Разница между контробрешеткой и обрешеткой

Контрольные рейки не могут быть основной обрешеткой, поэтому это два разных сооружения. Основой обрешетки являются доски, которые прибивают к стропилам рядами, а затем закрепляют основное покрытие. Обрешетку сооружают двумя способами: первый слой делают разреженным, а второй – сплошным, который состоит из фанеры, имеющей стойкость к влажности, помещаются они под наклоном в 45 градусов от первого покрытия. Обрешетку в сплошном виде производят для металлочерепицы, при этом между досками делается зазор в 1 сантиметр и меньше. Для обычной обрешетки берут брусья 50*50 миллиметров, крепят их с помощью гвоздей.

Контрольные брусья также состоят из дерева, они прибиваются на ноги стропил, сверху гидроизоляции. Их функция состоит в том, чтобы обеспечить гидроизоляцию вентиляцией. От влаги можно использовать защиту из рубероида, пленки или специальных материалов. Основной ролью контробрешетки является образование вентиляционного пространства между гидроизоляцией, основной обрешеткой и металлочерепицей, это позволяет сохранить материалы от гниения из-за скопления конденсата. Контрольные брусья помогают воздуху попадать в места, где собирается лишняя влага.

Контрольные бруски крепятся к гидроизоляции гвоздями, при этом их необходимо взять всего 10 для одного метра квадратного. При таком методе закрепления, происходит повреждение гидроизоляционного материала на этих 10 участках, отсутствует полная герметичность, и в дождь влага может проникать внутрь. После того как помещается металлочерепица, эти нарушения закрываются, крыша тщательно вентилируется и влага уходит, не повреждая материалы. Из-за скопления конденсата и попадания влажности, происходит гниение основных материалов, это приводит к разрушению конструкции, поэтому необходимо выполнять все действия правильно.

Деревянные материалы нужно обрабатывать, они не должны содержать сучки или зацепки, которые будут мешать монтажу.

Размеры контробрешетки под металлочерепицу
Контробрешетка под металлочерепицу выплняется обычно из брусков, имеющимих размер сечения не менее 30×50 миллиметров

Источник: superarch.ru

[content-egg module=GdeSlon template=compare]

Каждое устройство крыши состоит из большого количества элементов, которые занимаются выполнением своих функций при устройстве надежной защиты пространства внутри дома от различного воздействия внешних факторов. Помимо того, элементы способны обеспечить комфортное проживание обитателей.

Устройство контробрешетки под металлочерепицу обеспечит вентиляцию крыши и позволит создать дополнительную тепло- и шумоизоляцию.

Контробрешетка под металлочерепицу в составе кровельного пирога и стропильной системы играет далеко не самую последнюю роль.

В данном материале будет детально описано предназначение этого элемента, а также будет произведена установка контрреек.

Источник: https://krovlyaikrysha.ru/obreshetka-i-kontrobreshetka-kryishi.html
