Крепеж металлочерепицы саморезами к обрешетке

Крепление металлочерепицы к обрешетке на крыше: схемы, инструкции

Крепление металлочерепицы позволяет получить крышу, укрытую красивым и прочным кровельным материалом.

В вопросе, как крепить металлочерепицу, нет ничего сложного.

Поэтому справиться с поставленной задачей сможет и непрофессионал.

Главное, выучить основные понятия и термины, которые употребляют в процессе работы опытные кровельщики.

Ведь иногда, при просмотре мастер-классов, с помощью фото или видео материалов, встречаются действительно непривычные слова.

А в работе, как известно, должно все быть предельно четко, правильно и ясно, особенно это важно для начинающих строителей.

Лексикон кровельщиков содержит такие определения:

• Волна – поперечный ряд металлочерепицы. Имеет два параметра: шаг; высота;
• Ряд – продольный лист.

Общая информация о металлочерепице

Металлочерепица представляет собой листы кровельного материала. Для их изготовления используют оцинкованную сталь и полимеры в качестве защитного покрытия.

На данный момент большим спросом пользуются листы металлочерепицы с шириной 1,18 см. Как правило, 8 см из них берутся для образования нахлеста, рабочих остается 1,10 см.

1. Металлочерепица 2. Уплотнитель 3. Конек 4. Фронтонная планка 5. Карнизная планка 6. Ендова7. Снегозадержатель 8. Кровельная лестница 9. Настенная лестница 10. Пожарный люк 11. Проход резиновый 12. Вентиляционная труба 13. Пристенный профиль 14. Водосточная система

Стандартный шаг металлочерепицы равняется 35 см, при необходимости на кровельном рынке можно найти и другие размеры.

Для крепления металлочерепицы, помимо листовых изделий, понадобятся кровельные планки, чтобы организовать ендову, карнизы и коньки.

Кроме того, необходимо иметь под рукой металлический плоский лист, подходящий под цвет черепицы, для обустройства фартуков.

Крепление листов металлочерепицы к обрешетке не обходится без резки изделий. Листы черепицы подгоняют под нужные размеры, с помощью инструментов без абразивного воздействия.

В качестве таких приспособлений могут использоваться специальные ножницы для резки металла или дисковые пилы.

Помимо вышеуказанных инструментов жестянщика, никакие другие устройства, чтобы подогнать листы металлочерепицы, использовать не рекомендуется.

Особенно это касается болгарки, которая в процессе резки расплавляет полимерный слой черепицы.

Если вы когда-либо просматривали видео на тему крыш, то заметили, как осторожно рабочие передвигаются по крыше, наступая только на планки обрешетки или в прогиб между волнами.

Правильно будет последовать их примеру.

Что касается того, как крепить металлочерепицу и какие крепежные элементы лучше всего использовать, монтируя листы, то на этот вопрос имеется значительный объем фото и видео информации в нашей статье.

Основные правила крепления черепицы

Выполняется крепление металлочерепицы саморезами с резиновой прокладкой. Производитель металлочерепицы позаботился о том, чтобы крепежные элементы выполняли еще и эстетическую функцию.

Сегодня саморезы для крепления металлочерепицы можно отыскать под любое цветовое решение изделий.
В процессе ввинчивания саморезов шуруповертом не стоит усердствовать.

Вращающий момент инструмента уменьшают, что позволяет снизить интенсивность затяжки крепежа и не дать сжаться резиновой прокладке.

Металлочерепица со скрытым креплением отличается технологией монтажа.

Поскольку место креплений будет, в любом случае, перекрывать каждый последующий лист, в качестве крепежных элементов могут использоваться как вышеупомянутые цветные саморезы с резиновым уплотнителем, так и простые оцинкованные винты.

При этом между собой листы крепятся за счет монтажных углублений и выступов, присутствующих по краям изделий.

Подобная технология крепления позволяет смонтировать идеальную поверхность с абсолютной герметичностью.

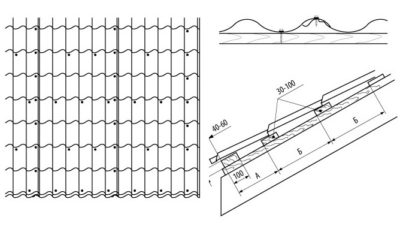

Монтаж металлочерепицы выполняется саморезами, в области изгиба волн, строго перпендикулярно плоскости изделия.

Нижний лист черепицы крепят на начальную планку, с отступом ввинчивания крепежей через волну.

Вертикальные перехлесты крепят короткими саморезами, правильно это делать в месте спуска волны, что позволит изделиям плотно контактировать.

Высокое качество крепления к кровле, обеспечивает фиксирование черепицы по периметру крыши, где саморезы ввинчивают в изгиб волны.

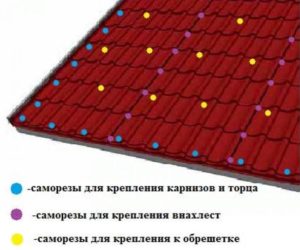

Остальные крепежи располагают по черепице в шахматном порядке. Если коснуться вопроса необходимого количества саморезов, то при стандартном расчете на 1м2 площади понадобится 8 крепежных элементов.

Для крепления аксессуаров используют шурупы, из расчета 3 шт. на 1 метр погонный.

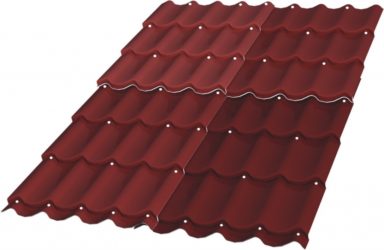

Между собой металлочерепицу крепят по волнам, что позволяет придать поверхности целостный вид и защитить ее от ветровой нагрузки.

Чтобы продольные стыки плотно контактировали между собой, саморезы ввинчивают до конечного фиксирования листов к обрешетке.

Точка перехлеста – уязвимая часть некоторых типов металлочерепицы.

:

В данном месте возможно образование капиллярного эффекта, когда вода попадает между черепицей и не стекает вниз, а наоборот поднимается.

Предотвратить неприятность позволяет создание антикапиллярного углубления в виде канавки, по которой будет стекать жидкость.

При этом стоковое углубление одного изделия должно ложиться на углубление следующего.

Особенности крепления черепицы в несколько рядов

Технология крепления черепицы в несколько рядов может стать причиной соединения в одной точке четырех листов. Когда листы изделий крепят в один ряд, появляется проблема смещения.

К примеру, если в данном случае взять 10-ти метровую карнизную планку, то уровень смещения будет достигать 30 мм.

Поэтому листы рекомендуется укладывать с легким поворотом. Сторона поворота зависит от расположения антикапиллярного углубления.

Если канавка находится справа, то лист поворачивают по часовой стрелке, а если антикапиллярное углубление организованно с левой части изделия – поворот делают против часовой стрелки.

Дальнейшую схему крепления черепицы на прямоугольную кровлю выполняют на свое усмотрение.

Главное, чтобы было удобно работать, 2,3 и последующий лист может монтироваться с левой или правой стороны от закрепленного изделия.

Крепление черепицы лучше начинать с части крыши без скосов, продолжать укладку необходимо в сторону ендовы, устроенной между скатами или в часть кровли примыкания со скатом.

Независимо от геометрической формы склона кровли, выравнивание металлочерепицы осуществляют, ориентируясь на карнизную планку – ее горизонтальное положение.

Обустраивая карнизную планку, лист изделия крепят таким образом, чтобы его край не только закрывал планку, но и выходил за нее на 40-50 мм.

Тогда дождевая вода будет попадать в водосток, а не задуваться ветром на стену дома. Срез выступающего изделия провисать не будет, если нижний край обрешетки сделать толще на 10-20 мм.

Перед тем как окончательно закрепить металлочерепицу на обрешетке, собирают блок из 3-4-х изделий.

Первый лист наживляют вверху одним шурупом, что при выравнивании ряда позволит повернуть изделие в нужную сторону.

Не рекомендуется делать блок из большего количества черепицы, это осложняет рабочий процесс и добиться качества покрытия будет сложно.

Если скаты крыши имеют треугольную форму, то перед монтажом необходимо провести разметку, в процессе которой намечают точку центра склона кровли и центральную ось.

:

Такую же ось делают на металлочерепице, в процессе обустройства кровли, намеченные линии должны соответствовать друг другу.

Первый лист наживляют вверху, дальнейшая схема крепления металлочерепицы проводится, как и с прямоугольными скатами.

Крепление коньковой планки

Устройство конька на крышу считается завершающей стадией кровельных работ. Предназначение конька заключается в скрытии зазора между прилегающими скатами крыши.

Конек нужно установить правильно, тогда лишь можно будет исключить протечки и обеспечить качественный вентиляционный зазор подкровельного пространства.

Конек приобретается вместе с металлочерепицей, расцветка и фактура конька полностью соответствуют кровельным листам.

Сегодня востребованы следующие виды конька:

• Декоративный конек – представляет собой узкий лист, предназначен сугубо для декоративных целей. Конек в основном используется для облагораживания беседок и кровли шатрового типа;
• Полукруглый конек – имеет эстетичный вид, торцевую часть конька оснащают специальными заглушками;
• Прямоугольный конек – стоимость такой коньковой планки значительно ниже, чем полукруглого конька. Для его торцевой части заглушки не нужны.

Приобретая конек, рекомендуется внимательно отнестись к ширине полок изделия.

При креплении, полки конька ложатся прямо на скаты, если изделие будет иметь ширину менее 150 мм, исключить задувание ветром снега под конек крыши не получится.

Для полноценного обустройства кровельного конька применяют стекловату, ее небольшой слой прокладывают в коньковый паз с целью предотвратить задувание снега под волны.

Вторая важная деталь, которая должна учитываться при креплении конька — это его обортовка. Конек без обортовки не получит надлежащей жесткости, кроме того, его вид снизу будет не эстетичен.

Более детально ознакомиться с креплением коньковой планки позволит следующее видео.

Металлические планки для кровли из металлочерепицы

Помимо металлического конька для кровли из металлочерепицы, без которого не спрятать стыки скатов горизонтальной и наклонной поверхности, применяют ряд других полезных элементов, например, снегозадержатели, капельник, ветровая планка и т.д.

Капельник для кровли из металлочерепицы ничем не отличается от других своих разновидностей, используемых для других типов кровельного покрытия.

:

Если капельник подобрать правильно по цвету, то он визуально сольется с кровлей, и вся поверхность будет выглядеть как одно целое.

Капельник крепят на горизонтальном карнизе склона кровли, с целью защитить от попадания влаги стропильную систему. Капельник отводит воду в прикрепленный под ним водосточный желоб.

Капельник можно отнести к категории функциональных, доборных элементов с декоративными свойствами.

Наличие торцевой или ветровой планки на кровле, позволяет защитить от намокания торцевую часть склона крыши. Крепление ветровой планки закрывает край каркаса обрешетки от атмосферных воздействий.

Кроме того, торцевой планкой завершают декоративное оформление кровли с торцевой стороны скатов.

Ендова внешняя и внутренняя – функциональные элементы кровли.

Внешнюю декоративную ендову крепят в зонах внутреннего наклонного соединения скатов с целью спрятать косой срез черепицы и защитить место стыка от пыли и влаги.

Внутреннюю ендову крепят под кровлей в месте соединения наклонных стыков скатов.

Снегозадержатели выполняют функциональное и декоративное назначение.

:

Применение снегозадержателей позволяет предотвратить резкий лавинообразный сход снега с крыши, что часто становится причиной деформации кронштейнов и желобов системы водостока.

Крепление снегозадержателей осуществляют на черепицу над местом расположения несущей стены дома под верхнюю волну листа.

Снегозадержатели крепят с использованием усилителя и длинных саморезов, которые позволяют прочно удерживать снегозадержатели под нагрузкой снега.

В качестве усилительных деталей используют уголки, их фиксируют внутри снегозадержателей под планкой со стороны конька.

Снегозадержатели монтируют над оконными и дверными проемами дома. Для многоуровневой кровли установку снегозадержателей проводят на каждом уровне крыши.

При слишком большой длине ската, обычно, проводят крепление дополнительных снегозадержателей.

Источник: http://stroyremned.ru/stroitelstvo/proektirovanie/362-kak-krepit-metallocherepicu.html

Как выполняется крепление металлочерепицы саморезами – правила прикручивания

Металлочерепица в последнее время стала активно применяться для перекрытия домов в частном секторе. Популярность покрытия обусловлена его практичностью и длительным сроком эксплуатации. При условии правильного крепления металлочерепицы кровельная конструкция будет надежно защищена даже от интенсивных снежных осадков, сохранив при этом презентабельный внешний вид. Именно о методах крепления металлочерепицы и пойдет речь далее в статье.

Особенности металлочерепицы

По внешнему виду металлочерепица – профилированные прямоугольные стальные листы. Снаружи они покрыты слоем цинка и полимерной пленкой, которая предохраняет материал от окисления при контакте с водой. Существуют некоторые нюансы, как прикручивать металлочерепицу к обрешетке, которые следует учитывать при работе с материалом.

В инструкции производителей указаны такие моменты:

1. Производить резку листов металлочерепицы нельзя с помощью абразивных инструментов. Во время работы они слишком сильно нагревают поверхность и уничтожают полимерное покрытие. То есть, применение болгарки во время нарезки, и сварочного аппарата при креплении материала, не рекомендуется.
2. Разрешенные инструменты для нарезки, а также шуруповерт или дрель должны работать на низких оборотах, чтобы край получился ровным, а материал при этом не повредился.
3. Чтобы отрегулировать силу нажима во время крепления металлочерепицы саморезами, стоит немного попрактиковаться, поскольку слабый нажим не позволит достаточно прочно закрепить материал, а сильный – может повредить покрытие.

Обратите внимание, что в целом монтаж металлочерепицы не представляет сложности. Для такой работы потребуется только шуруповерт и соответствующие крепления.

Порядок монтажа обрешетки

Сами по себе листы металлочерепицы являются достаточно жесткими, так что под них можно просто предусмотреть обычную разряженную обрешетку. Наряду с жесткостью, кровельный материал является достаточно легким, так что усиление каркаса не потребуется.

https://www.youtube.com/watch?v=OZy2AYFY-oQ

При этом чтобы крепление металлочерепицы Монтеррей было успешным, стоит учесть некоторые тонкости:

• Расстояние между рейкой обрешетки должно совпадать с длиной волны кровельного материала. Благодаря этому зафиксировать металлочерепицу на основе будет намного проще.
• Монтаж обрешетки можно выполнять с шагом в пределах 30-70 см. Точное значение выбирается с учетом уклона скатов. Чем круче крыша, тем меньше снега на ней сможет задержаться, следовательно, обрешетку можно укладывать реже.
• Необходимо дополнительное усиление обрешетки досками в районе конька, а также на кровельных свесах, в местах крепления снегозадержателей. Помимо этого дополнительные доски нужно уложить на стыках с вертикальными поверхностями, в ендовах и разжелобках.

Стоит отметить, что пиломатериалы для обрешетки должны быть максимально ровными, чтобы фиксацию металлочерепицы было легче выполнять. Кроме того, необходима антисептическая обработка всех деревянных элементов каркасной конструкции.

Какие крепления нужно использовать

Для того чтобы выполнить крепеж металлочерепицы саморезами, их нужно правильно подобрать. Качественные изделия обеспечат долговечность кровельного покрытия. Преимущество саморезов состоит в том, что они прорезают отверстия в металлочерепице непосредственно в процессе монтажа.

Качественные крепежные элементы должны отвечать таким требованиям:

1. Кровельные саморезы должны быть изготовлены из оцинкованной стали. Несмотря на более высокую стоимость, такие крепления при контакте с жидкостью начинают окисляться намного медленнее.
2. Для плотного прилегания к поверхности и герметизации отверстия, на саморезах должны быть резиновые или латексные оголовки или прессшайбы. Эти элементы расширяются по мере закручивания саморезов и закрывают щель.
3. Цветовую палитру крепления подбирают таким образом, чтобы они совпадали с кровельным покрытием.

Примечательно, что длина кровельных саморезов должна превышать толщину кровельного пирога на 1-3 мм, чтобы обеспечить надежное крепление покрытия.

Расход саморезов

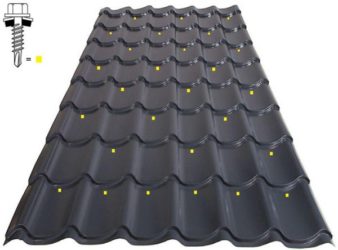

Давайте посчитаем, сколько саморезов на 1м2 металлочерепицы для кровли необходимо. До сих пор не существует единого мнения относительно количества саморезов, которые требуются для фиксации одного листа металлочерепицы к обрешетке. В данном случае руководствоваться следует не субъективным мнением, а четкими инструкциями от производителей. Если вкрутить слишком много крепежных элементов, можно просто испортить кровельное покрытие.

Согласно рекомендациям производителя, для металлочерепицы монтеррей крепление саморезов следует выполнять таким образом:

• Количество саморезов на 1 м2 составляет 8-12 штук.
• Для фиксации доборных элементов используется по 3-5 саморезов на 1 м.п.
• В торцах и на свесах кровли листы металлочерепицы крепятся к каждой рейке обрешетки через 30-40 см.
• Количество точек фиксации возрастает на сложных отрезках – участках примыкания к вертикальным элементам, ендовах, разжелобках.

Вкручивая саморез в обрешетку, стоит проследить, чтобы он входил точно по центру, либо в 1,2-2 см от края планки.

Как прикручивать металлочерепицу к обрешетке правильно

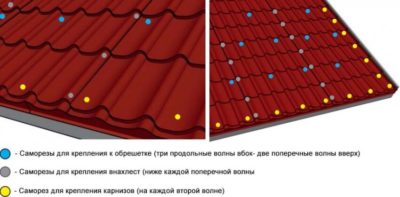

Грамотное размещение крепежных элементов на поверхности крыши из металлочерепицы обеспечивает ее плотное прилегание, надежность и герметичность. При этом порядок крепления металлочерепицы предполагает наличие как минимум 8 саморезов на 1 м2, распределенных максимально равномерно.

Следует учитывать такие нормы монтажа крепежных элементов:

1. Саморез должен входить в рейку обрешетки строго под углом 90º, чтобы оголовок мог плотно закрыть щель.
2. При вкручивании самореза, его нельзя затягивать до конца, чтобы не повредить материал. Зазор между поверхностью покрытия и шляпкой самореза должен составить 0,5-1 мм.
3. Располагать крепежные элементы следует в 10-15 мм от линии штамповки, которая проходит между волнами металлочерепицы.
4. На швах между соседними листами металлочерепицы крепежные элементы следует завинчивать сразу в два слоя покрытия, таким образом устраняя щель между ними, в которую может просочиться жидкость.

Источник: https://kryshadoma.com/metallocherepitsa/kak-vypolnyaetsya-kreplenie-metallocherepitsy-samorezami-pravila-prikruchivaniya.html

Крепление металлочерепицы саморезами: фото, схема сколько штук на лист

Большинство занимающихся строительством собственного дома людей полагают, что достаточно приобрести высококачественное покрытие для кровли и этого хватит для достижения отличного результата работы. При этом в расчёт не берётся качество сопутствующим кровельным элементам, таким, как саморезы. От качества саморезов, которыми осуществляется прикрепление металлочерепицы, зависит качество проведения кровельных работ.

Саморезы — такая же неотъемлемая часть долговечной, качественно уложенной, прочной кровли. Именно на этот элемент приходится практически вся динамическая нагрузка как при укладке покрытия, так и в процессе её эксплуатации. Потому необходимо серьёзно и ответственно отнестись к выбору крепёжных элементов.

Какими должны быть кровельные материалы

Поверхность самореза обязательно обрабатывается специальным покрытием, предотвращающим коррозию, а также окрашена порошковыми красками.
япка делается разноцветной, так что подобрать цвет шляпки в тон укладываемой металлочерепицы, не составляет проблемы, потому крепежи практически незаметны. Вместе с тем, нанесение краски на шляпку также играет и практическую роль – оно значительно увеличивает срок службы самореза, предотвращая его коррозию.

Саморезы, как правило, изготавливаются из нержавеющей легированной стали. Герметичность и структура листа черепицы, в месте прикрепления её к обрешётке, зависит от остроты заточки кончика крепежа, от качества стали, использованной при его изготовлении.

Также важна и прочность материала. Значительная ветровая нагрузка воздействует на листы металлочерепицы. Эта нагрузка передаётся и на саморезы, и без того достаточно нагруженные. Изготовители качественных крепежей, при тестировании своей продукции, учитывают как статическую нагрузку (от веса металлочерепицы), так и динамическую (создающуюся внешними факторами).

Саморезы, подходящие для крепления кровли, должны быть способны выдерживать такие нагрузки:

• 20 тысяч колебаний кровельного материала, уложенного под наклоном 5 градусов;
• 2 тысячи колебаний при 10-градусном наклоне кровли;
• 100 колебаний при наклоне 15 градусов.

Как выбрать действительно качественный крепёж

Качество изготовления самореза можно легко проверить при помощи обычных пассатижей. На качественном крепеже при сжимании шайбы краска не лопается, а герметизирующая прокладка из резины остаётся плотно сидящей на своём месте.

На строительном рынке присутствует широкое разнообразие крепёжных деталей, но выбирать следует только те саморезы, на шляпке которых изготовителем нанесена специальная маркировка (клеймо). На товаре хорошего качества обязательно имеется прокладка из вулканизированной резины, плотно прилегающая к поверхности элемента.

Саморезы недорогого сегмента обычно оснащены резиной невысокого качества, которые при колебаниях температуры быстро теряют эластичность и растрескиваются уже за пару сезонов. Потеря прокладкой эластичности ведёт к образованию протечек и появлению следов ржавчины около мест прикрепления кровельного материала.

Сейчас ведущими производителями металлочерепицы, в качестве комплектующих материалов, включены и элементы для её крепления. По этой причине, гарантия на кровельный материал действительна лишь при использовании комплектных саморезов при монтаже.

Типы размеров крепёжных материалов

Существует ряд стандартных размеров саморезов для закрепления кровельных материалов, которых придерживается большинство ведущих производителей:

• стандартной длиной 28 или 35 мм с единым для обоих типов диаметром 4,8 мм. Эти крепежи используются, в основном, для прикрепления листовых кровельных материалов к обрешётке из дерева;
• длиной 20 мм с наружным диаметром шляпки 4,8 мм. Применяются для соединения кровельных листов между собой;
• кровельные крепежи длинами 50 либо 70 мм со стандартным внешним диаметром 4,8 мм. Главным образом необходимы для закрепления доборных деталей.

Нелишним будет знать, что масса тысячи саморезов размерами 28-х4,8 мм равна 5,23 кг.

Прикрепление кровли

Металлочерепица закрепляется на обрешётке в нижней трети листа, то есть в точках наиболее плотного прилегания листа к опорному элементу. Для этого рекомендуется применять кровельные крепежи по металлу. Закрепление рекомендуется производить на пару сантиметров ниже ступеньки, принятой в качестве ориентира.

Пространство между кровельным материалом и шляпкой крепёжного материала должно полностью заполняться прокладкой, деформирующейся при вкручивании и полностью закрывающей свободные участки, тем самым не допуская попадания влаги. Таким образом, из-за вулканизационных качеств резины получается надёжное соединение и полностью герметичное. Для этой работы лучше всего подходят крепления, длина которых не превышает 28 мм.

Для облегчения труда лучше всего использовать шуруповёрт.

Расчёт количества крепёжных конструкций

Металлочерепица прикрепляется нижней своей частью к обрешётке посредством кровельных саморезов, в точке наиболее плотного прилегания листа к поверхности обрешётки.

Для того чтобы рассчитать требующееся число элементов крепления на каждый лист металлической черепицы, нужно определиться с исходными данными.

В качестве примера можно принять:

• площадь кровли – 150 кв. метров;
• обрешётка изготовлена из досок размером 30-х150 мм;
• протяжённость скатов крыши – 7,75-м;
• ширина скатов – 10,2-м;
• требующееся (заранее рассчитанное) число листов кровельного материала – 40 штук.

При этом потребуется использовать крепёжные элементы всех стандартных размеров – 35-х4,8 мм, 50-х4,8 мм, 20-х4,8 мм. Необходимо рассчитать нужное количество каждого вида крепления.

Для боковых стыков листов нужно по 21 штуке изделий. При этом, для суммарной протяжённости стыков 18 листов понадобится 18-х21=378 саморезов с размерами 20-х4,8 мм.

Стыки между рядами закрепляются на 6-ти элементах крепежа. Для закрепления 20 листов понадобится, таким образом, 6х20=120 штук крепёжных изделий с размерами 35х4,8 мм.

Для закрепления одного листа на коньках и карнизах потребуется 3 самореза. Всего нужно 120 штук размерами 35х4,8 мм.

Для прикрепления черепицы по торцам потребуется по 22 самореза на каждый ряд. Суммарное количество крепежа 35х4,8 мм – 88 шт.

Профессиональные кровельщики рекомендуют каждый лист закреплять ещё и в его центральной части. Таким образом, на лист дополнительно понадобится 5 крепежей 35х4,8 мм, а на имеющиеся 40 листов кровельного материала нужно 200 штук.

Суммарное количество саморезов с размерами 35х4,8 мм – 528 штук.

Если учесть протяжение волны, а также принять во внимание необходимость закрепления планок торцов и карнизов, коньков и прочих компонентов крыши, то потребуется 360 саморезов 50х4,8 мм.

Просуммировав нужное количество крепёжных элементов всех размеров, получится следующая цифра: 378 + 528 + 360 = 1266 штук.

Если поделить получившееся количество саморезов на имеющуюся площадь крыши, то получится, что на 1 м кв. кровельного покрытия необходимо около 8 саморезов.

Такой расчёт можно считать только примерным, в реальных условиях расход может быть другим. Поэтому, после проведённых расчётов, к получившемуся расходу необходимо добавить 10–15% запаса.

Как производители защищают металл

Материалом для изготовления крепежных элементов для металлического кровельного покрытия, имитирующего рельеф натуральной черепицы, служит оцинкованная сталь – горячее цинкование считается одним из самых эффективных способов защиты от коррозии.

Дополнительную защиту обеспечивает порошковая краска. Также она отвечает за эстетическую составляющую – шляпки в тон покрытию не различить даже с небольшого расстояния.

EPDM-резина

Предназначенные для металлочерепицы саморезы от обычных отличает наличие шайбы с резиновым уплотнителем.

Во время вкручивания шурупа резиновая прокладка должна обеспечивать герметичность, изолируя участок между головкой самореза и металлом листа.

Синтетический эластомер не становится хрупким под влиянием перепадов температур, осадков и ультрафиолета.

Проверяем опытным путем

При покупке, конечно же, первым делом надо обратить внимание на внешний вид: кривые изделия с облупившейся местами краской и в коробке без опознавательных знаков, скорее всего, имеют китайское происхождение и сомнительное качество.

Внимательно выслушав заверения продавцов о том, что каждый производитель проводит испытания таких важных элементов кровли в лабораториях, можно провести свои собственные испытания.

Как правило, на шляпке фирменных крепежных изделий располагается маркировка, несущая информацию о виде самореза – и поэтому начать следует с визуального осмотра.

Затем купить несколько шурупов из разных партий и сжать шайбы пассатижами, для того, чтобы посмотреть, не отслаивается ли краска.

Недооценивать такие мелочи нельзя, ведь буквально через два года дешевые саморезы станут выгоревшими под солнцем блеклыми пятнами на новом ярком покрытии, да к тому же будут нести угрозу начала коррозии в местах креплений.

И гарантия (которая на некоторые виды металлочерепицы составляет и 30, и даже 50 лет) распространяется на материал лишь в случае использования фирменных крепежей.

Размерный ряд

Для деревянной обрешетки выбирают вид самореза дерево-металл, для металлической – металл-металл. Отличаются они резьбой – для металла она более частая.

Для деревянной обрешетки выбирают крепежи:

• для крепления листа к обрешетке – длиной 28 и 35 мм;
• для соединения листов между собой – длиной 20 мм;
• для крепления доборных элементов – длиной 50 и 70 мм.

Внешний диаметр у всех указанных видов – 4,8 мм.

Для металлической обрешетки:

• крепежные элементы с диаметром 4,8 имеют длину 16 и 19;
• с диаметром 5,5 – длину 25, 35 и 50 мм.

Расчет количества саморезов

Для того чтобы надежно зафиксировать лист на обрешетке, понадобятся 6-8 шурупов на 1 кв. м.

Однако эти данные верны лишь для традиционной крыши, если же проектом предусмотрена более сложная, чем обычная двухскатная, конфигурация, саморезов понадобится больше. Если сэкономить и использовать меньшее количество, металлочерепица будет хлопать об обрешетку в ветреную погоду.

Расстояние между местами фиксации карнизных и торцевых планок не должно превышать 50 см, предпочтительнее выбрать шаг в 30 см, все остальные доборные элементы крепятся с расчетом 3 шурупа на метр с каждой стороны.

Производитель четко указывает в инструкции, в какой последовательности производить крепление листов. Этим указаниям нужно следовать в точности, чтобы сохранить гарантию на кровлю.

Особенности крепления

Для того чтобы прикрепить лист, не нужно предварительно высверливать в нем отверстия, а легкость вхождения в стальной лист зависит от качества заточки наконечника.

При вкручивании нужно соблюдать правило золотой середины, так как слишком слабо закрученный шуруп будет пропускать воду, слишком сильно – деформирует материал.

Для фиксации листа к деревянной обрешетке нужно выставить инструмент (дрель-шуруповерт) не более чем на 1800 оборотов в минуту.

Саморезы вкручиваются в нижний край первого листа кровли – через волну, и далее в шахматном порядке снизу вверх. Затем крепятся последующие листы, укладка производится по направлению от карниза к коньку и слева направо – так, чтобы последующий лист перекрывал предыдущий.

В месте бокового нахлеста шуруп, наоборот, вкручивают в гребень.

Каждый крепежный элемент должен войти в обрешетку строго перпендикулярно.

Важный момент – стружку, образующуюся при вкручивании, необходимо сразу же сметать, чтобы не допустить повреждения полимерного слоя покрытия.

Источник: https://remont-om.ru/krysha/metalocherepitsa/shema-krepleniya-listov-metallocherepitsy-samorezami.html

Крепеж металлочерепицы саморезами к обрешетке

Металлочерепица — кровельный материал из металла с формой профиля листа, имитирующей классическую глиняную черепицу. Его крепят к деревянной обрешетке. Для этого используют специальные саморезы. Монтаж осуществляют с учетом отличительных характеристик материала.

Устройство и виды обрешетки под металлочерепицу

Используют сухую обрезную доску, обработанную антисептиком, не имеющую на поверхности следов плесени, гниения, грибковых поражений. Ее монтируют горизонтально к стропилам и вертикальным рейкам. Габариты элементов: ширина — 100, толщина — 25-30 мм. Последний размер должен быть у всех деталей одинаковым, предельное отклонение не более 3 мм. Крайняя нижнюю доску делают на 15 мм толще прочих. Для крепления конька вдоль верхнего конькового среза кровли устанавливают специальную рейку.

Применяют три вида обрешетки:

1. Разреженная (шаговая) самый распространенный тип, пригоден для крыши с уклоном от 20°. Оптимальный шаг между досками равен длине волны кровельного покрытия. Исключение составляет расстояние между рейками первого и второго ряда. Оно должно быть меньше на величину свеса листа — примерно на 5 см. При таком расположении досок несложно закрепить металлочерепицу, так как сразу видны места для саморезов. Допустимое расстояние от одного элемента каркаса до другого 30-70 см. Чем больше уклон кровли, тем меньше снега на ней скапливается, тем больше можно делать шаг между досками.

2. Сплошная. Пригодна для пологой кровли, с уклоном от 14 до 20°. Шаг между досками — 2-3 см.

3. Комбинированная. При таком варианте на основной части крыши делают шаговую обрешетку, а в районе конькового соединения, печной трубы, ендовы, мансардного окна, люка, снегозадержателей — сплошную.

Что надо знать о саморезах?

Для металлочерепицы используют специальные кровельные шурупы-саморезы с острыми наконечниками. При ввинчивании они прорезают лист покрытия и плотно фиксируют его.

• Их изготавливают из высокоуглеродистой оцинкованной стали. Долго не ржавеют от частого контакта с дождевой водой и снегом. На шляпке качественных кровельных шурупов ставят маркировку.
• Саморезы выпускают в разных цветах. Это позволяет подобрать их под оттенок кровли, они не выделяются на фоне покрытия. Для медной черепицы выбирают специальные изделия из этого же металла.
• В комплект кровельных крепежных элементов входят резиновые или латексные оголовки и пресс-шайбы. При ввинчивании они расплющиваются, что создает эффективную гидроизоляцию в отверстиях. Проникновение воды внутрь значительно уменьшается. Некачественные прокладки (пресс-шайбы) со временем разрушаются и в отверстия начинает попадать влага.
• Длина — не менее 2,8 см и обязательно на 2 см больше общей толщины кровельного покрытия и слоя гидроизоляционного материала.

Схема и способы крепления

Саморезы устанавливают в самом жестком месте волны — дно, почти у основания следующей. Если каркас смонтирован правильно, то крепежи попадают на поперечные доски. Нельзя ставить в верхней части волны — в этом случае металлочерепица прогибается.

Перед началом монтажа рекомендуется выполнить чертеж обрешетки и кровли с отмеченными местами расположения шурупов. Слишком большой расход саморезов требует такого же количества отверстий. Это приводит к тому, что под крышу во время дождя попадает больше влаги, значит, материал быстрее разрушится. Если ставить их редко, то черепица будет вибрировать от ветра, создавать шум и скоро придет в негодность.

• Крайние листы (торцы и свес) фиксируют на каждой волне. Такой же расход планируют в районе конька, ендовы, разжелобках.
• Основную часть крепят через одну волну.
• Между собой металлочерепицу соединяют вдоль каркаса с шагом 1 м.
• На доборных элементах — 3-5 штук на пог. м.
• Саморез должен находиться по центру доски обрешетки или не ближе 1—1,2 см от ее края.

Для составления чертежа и расчета необходимого количества выясняют, сколько нужно саморезов на квадратный метр. Обычно это не менее 8—12 шурупов. Для крыши сложной геометрической формы количество увеличивают.

Нюансы монтажа металлочерепицы

Черепицу изготавливают из следующих материалов:

• холоднокатанная листовая оцинкованная сталь;
• алюминий;
• медь.

Первые две имеют на поверхности с одной или обеих сторон специальное защитное полимерное покрытие, предотвращающее воздействие ультрафиолета и атмосферных осадков.

По инструкции для резки и крепления металлочерепицы нельзя использовать устройства и приспособления, вызывающие нагрев. Это связано с риском повреждения защитного полимерного покрытия. Дрель и шуруповерт правильно включать на небольших оборотах. При вкручивании необходимо контролировать силу нажима, она должна быть умеренной. Сгибание, слишком большое давление тоже приводят к разрушению защитного полимерного слоя и деформации материала. Недостаточный нажим не зафиксирует изделия надежно.

Инструменты для монтажа

Чтобы правильно закрепить металлочерепицу саморезами, понадобятся следующие инструменты:

• рулетка;
• маркер;
• молоток;
• шуруповерт или дрель с функцией работы на малых оборотах, допустимо использовать отвертку, электроинструменты удобнее с питанием от аккумулятора, а не от сети;
• инструмент для резки металла — электролобзик, пила по металлу, твердосплавная дисковая пила.

Инструменты располагайте в удобном месте, чтобы исключить возможность их падения с крыши.

Крепление кровельных саморезов

При монтаже металлочерепицы соблюдают правила:

1. Начинают с правого или левого нижнего угла, а если крыша шатровая, то ровно от центра для создания симметрии, завершают работу у конька.

2. Свес над линией карниза делают не менее 5 см. Он нужен для того, чтобы дождевая и талая вода стекали прямо в водосток. В особых случаях, при сложных условиях допустимо устанавливать первый лист выше карнизной доски, но желательно избегать этого.

3. Шурупы ввинчивают по направлению снизу-вверх строго под прямым углом к поверхности кровли. Иначе пресс-шайба не закроет отверстие и в него будет попадать вода.

4. Саморез располагают на расстоянии 10—15 мм от штамповочной линии между гребнями волн.

5. Зазор между шляпкой шурупа и черепицей должен составлять не менее 0,5—1 мм. Шляпка при ввинчивании слегка деформируется, резиновая прокладка плотно прижимается к плоскости покрытия. До упора закручивать изделия нельзя, иначе велик риск деформации.

6. Листы монтируют внахлест на ширину одной волны. В местах стыков саморезы устанавливают в подъем волны, сквозь оба слоя материала. Это необходимо, чтобы не было зазора и не проникала вода. Для этой цели используют специальные короткие шурупы.

7. Конек размещают поверх закрепленной металлочерепицы, фиксируют к доске в верхней части обрешетки.

Источник: https://MyTooling.ru/instrumenty/krepezh-metallocherepicy-samorezami-k-obreshetke

Крепление металлочерепицы саморезами: схема и расход на 1м2

Любая кровля будет эксплуатироваться максимально возможно долго, если выбран материал высокого качества и выполнен грамотный монтаж с соблюдением всех правил и технологии.

И металлочерепица не исключение.

Укладка кровельного материала

При монтаже листов металлочерепицы всегда следует помнить о трех важных моментах:

• укладка листов материала начинается от нижнего левого угла ската крыши;
• монтаж листов производится по направлению снизу вверх, чтобы лист верхний перекрывал лист нижний;
• чтобы линия карниза получилась идеально ровной, ровность укладки первого листа следует проверять всеми возможными инструментами.

Крепление листов металлочерепицы производится по такой схеме:

• устанавливается карнизная планка;
• монтируется нижняя ендова;
• обустраиваются внутренние примыкания скатов к дымовым трубам, стенам и пр;
• монтируются листы металлочерепицы;
• монтируется верхняя ендова;
• устанавливаются верхние планки примыкания;
• закрепляются торцевые планки;
• монтируются коньковые планки и внешние углы;
• устанавливаются вентиляционные и проходные элементы;
• обустраиваются дополнительные элементы безопасности: лестницы, переходные мостики, снегозадержатели.

Общие правила, выполнение которых необходимо при монтаже листов металлочерепицы:



• Вкручивание самореза производится в нижнем гребне волны. То есть именно там, где материал плотно прилегает к доскам обрешетки.
• Поскольку самая большая ветровая нагрузка на краю покрытия, то при креплении листов к обрешетке винты располагаются над ступенькой, а саморезы вкручивают через волну.
• В остальных местах саморезы вкручивают от ступеньки на минимальном расстоянии. Все дело в том, что шляпки саморезов в этом месте заметить очень сложно.Так как тень от ступеньки маскирует их.
• Чтобы листы прилегали максимально плотно к обрешетке, центры крепежа следует смещать немного в сторону на 5 мм на том месте, где образуется нахлест. На листе верхнем – чуть-чуть ближе к нахлесту.А на нижнем листе – немного дальше от места нахлеста.

Особенности установки скрытого крепления

Металлочерепица со скрытым креплением имеет некоторые особенности монтажа, которые необходимо учитывать. Закрепляющими элементами такого металлочерепицы является саморез и пресс-шайба. Поскольку система устроена так, что с поверхности место крепления не заметно (его накрывает следующий лист), можно применять винты, изготовленные из оцинкованной стали. Не обязательно использовать крепеж, шляпка которого окрашена в цвет металлочерепицы.

Между собой крепление листов производится путем зацепления всех монтажных выступов и пазов, расположенных на краях листов. Место крепления саморезами листа скрывают во время установки следующего листа. Таким образом, на поверхности нет ни креплений, ни сквозных отверстий. Такое крепление дает возможность создать идеальное кровельное покрытие, отличающееся абсолютной герметичностью.

Срок службы кровли из металлочерепицы со скрытым креплением очень большой.

Какие саморезы используют при монтаже

Для крепления металлочерепицы используют особые кровельные саморезы. Такой саморез представляет собой оцинкованный шуруп, головка которого имеет шестигранную форму. Как правило, эта головка окрашивается в тот де цвет, что и лист металлочерепицы. На наконечнике самореза находится сверло, которое нарезает резьбу при закручивании. Под головкой его находится резиновая уплотняющая шайба. Если для вас важно, чтобы срок службы вашей крыши из металлочерепицы был как можно более долгим, то следует выбирать не только листы материала высокого качества.

Качество саморезов должно быть не хуже! Ведь от качества крепежа зависит очень много! И некачественные саморезы могут свести на нет качество металлических листов. Большинство застройщиков и кровельщиков приобретают саморезы для металлочерепицы на строительном рынке. Не стоит этого делать в погоне за низкой ценой. Такой крепеж производит неизвестная компания. Вполне возможно, что это делают даже кустари из вашего города. И качество стали, как правило, очень низкое. При монтаже грани шляпки «слизываются» и саморез приходится выбрасывать.

Уплотнительная шайба, которую серьезные компании изготавливают из этилен-пропиленового каучука, изготовлены из обычной резины. Можно самому догадаться, что прослужат такие шайбы не более 3 лет. Под воздействием солнечного ультрафиолета, высокой и низкой температур такая резина рассохнется. И никакой герметизации не будет. Начнутся протечки. Ржавление листов металлочерепицы в этих местах. Шуруп должен в центральную часть обрешетки входить на 2 сантиметра таким образом, чтобы шайба из каучука деформировалась, и весь промежуток между листом металлочерепицы и головкой самореза был заполнен герметиком.

Через некоторое время произойдет вулканизация подложки и в месте, где проходит саморез, образуется полностью непроницаемое соединение.

Поэтому для крепления листов металлочерепицы рекомендовано использовать саморезы, имеющие длину 28 мм.

Вкручиваются саморезы в нижнюю часть волны, максимально плотно прижимая листы материала к обрешетке.

Однако иногда при монтаже используется метод крепления листов, при котором саморезы вкручиваются не в нижнюю, а в верхнюю часть волны. В таком случае используют саморезы, имеющие длину не меньше 60 мм. Хотя лучше так металлочерепицу не крепить. Ведь жесткость профиля в верхней части волн не идет ни в какое сравнение с жесткостью нижней части.

И прижать шайбу с подложкой так, чтобы отверстие полностью загерметизировалось, практически невозможно. Тем более что верхние волны металлочерепицы отличаются крутым радиусом. И там для примыкания удобной площадки нет. И закручиваемый шуруп просто сминает металл, существенно снижая декоративные качества материала. Да и надежно закрепить лист при таком способе монтажа нереально.

Кровельщик, который к обрешетке крепит металлочерепицу, на один квадратный метр поверхности затрачивает 8 саморезов. Выполнять такую работу на крыше очень неудобно. Из одного положения можно закрепить не более трех саморезов. И при заворачивании саморезов в нижней части волны количество брака минимально. Потому что это выполнять удобно. Чего не скажешь про заворачивание длинных саморезов в верхнюю часть.

И еще один минус такого способа крепления: при порывах ветра лист металлочерепицы будет издавать неприятный звук.

Металлическая черепица будет биться об обрешетку, так как прижата она не плотно.

Распространенные ошибки начинающих кровельщиков

Кровельные работы даже с таким удобным материалом, как металлочерепица, не такие простые, как кажутся на первый взгляд. И большинство начинающих кровельщиков совершают типичные ошибки. Самая распространенная ошибка – это небрежное отношение к расчетам нужного количества материала. Застройщики считают, что достаточно сообщить приблизительные размеры крыши продавцу материалов. В результате образуется или дефицит кровельного материала, или его большой остаток.

Еще одна типичная ошибка – это пренебрежение к инструкции по монтажу и полезным советам, которые дают профессионалы.

Еще о монтаже металлочерепицы Андалузия.
Чем резать металлочерепицу узнайте по ссылке. Как правильно резать металлочерепицу и можно ли использовать болгарку.
О металлочерепице пурал здесь. Рассказ о покрытии пурал.

В итоге монтаж кровли выполняется неправильно, и приходится нанимать специалистов, чтобы они все разобрали и собрали снова, как требуется по технологии.
Если вы будете укладывать первый раз металлочерепицу, то не заказывайте листы большой длины. Максимум 3,5 метра. Ведь коэффициент теплового расширения у металла очень большой. Да и закрепляете вы его жестко. При помощи саморезов. И если лист буде большой длины, он начнет прогибаться. В итоге разболтаются отверстия, в который находятся саморезы. И нарушится герметичность кровли.

Еще одна ошибка малоопытных «кровельщиков» — использование металлочерепицы, для окраски которой использовался порошковый состав. Такой состав имеет пористую структуру, поэтому вода через такое покрытие очень быстро доберется до металла. К тому же такая металлочерепица не имеет защитного слоя цинка и хорошей защиты, которая предохраняет материал от коррозии. Также для герметизации кровли не стоит пользоваться полиуретановой монтажной пеной. Поскольку после набора твердости она теряет свою упругость. А листы кровельного материала под воздействием температуры относительно друг друга перемещаются.

И герметизация через какой-то промежуток времени будет нарушена. о том, как крепить металлочерепицу саморезами.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/montazh-krovli/kreplenie-metallocherepicy-samorezami.html
