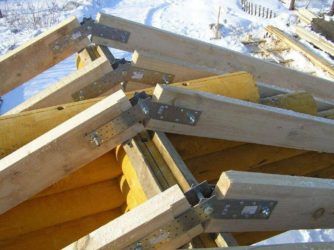

Крепление диагональных стропил к коньку

В этой статье:

Диагональные стропильные ноги вальмовых крыш

Для того чтобы каркас вальмовой крыши или любой другой крыши с ендовами мог воспринимать внешние и внутренние нагрузки стропила необходимо монтировать направленными к внутренним и внешним углам стен. Такие стропила принято называть диагональными или накосными.

Чем накосные стропила отличаются от обычных

Накосные стропила имеют большую длину, чем обычные.

На них всегда опираются стропильные полуноги. Обычные стропила сами опираются на дополнительные элементы конструкции крыши.

Накосные стропила принимают нагрузку вполовину большую, чем обычные стропила. Это происходит даже тогда, когда используются кровельные материалы, имеющие небольшой вес (например, ондулин или ондувилла)

Почему накосные стропила делают спаренными

Как правило, диагональные стропила имеют длину большую, чем стандартная длина доски. По этой причине их делают спаренными.

Однако это не единственная причина. Спаривание досок в накосном стропиле решает сразу несколько задач:

Такая конструкция позволяет использовать доски того же размера и сечения, что и для обычных стропил.
При спаривании досок получается длинная необрезная балка.
Унифицируется типоразмер изготовленных стропил.

Как правильно срастить доски

Сращивание досок по длине производится таким образом, чтобы стыки получались на расстоянии не более 0.15 длины стропила от центра опор. Длину досок для изготовления накостных стропильных ног необходимо подбирать исходя из длины пролетов, то есть исходя из количества опор.

Например, для изготовления диагонального стропила для вальмовой крыши длиной 10 м кажется логичным использование 2 досок длиной по 5.5 м каждая с опорой посередине балки.

Однако расположение опоры посередине стропила не соответствует схеме приложения нагрузок. Исходя из нее опору следует устанавливать на расстоянии 1/4 пролета от верха стропила. В этом случае для нашего стропила логичнее использовать доски 7 и 4 м.

Как правильно установить опору под накосное стропило

Как правило, под накосную ногу устанавливают одну или две опоры.

Опоры представляют собой обычные подкос или стойку.

Стойка устанавливается на пол чердака через деревянную прокладку. Ширина прокладки должна быть больше сечения стойки не менее чем на 350 мм. Толщина – от 40 мм.

Под прокладку укладываются гидроизоляционные материалы. Для этой цели прекрасно подойдут пленки выпускаемые компанией Ондулин под торговым знаком Ондутис.

Подкосы устанавливаются под углом 45–53° к горизонтали и упирают нижней частью в лежень. Большая амплитуда угла установки подкоса объясняется тем, что основным является установка подкоса таким образом, чтобы он поддерживал стропила в точке максимального приложения нагрузок.

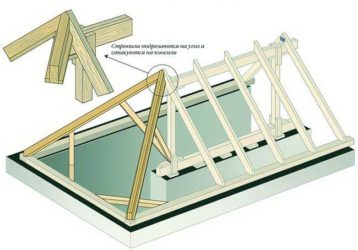

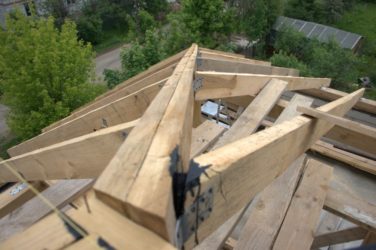

Особенности опирания диагональной стропильной ноги на конек

При наличии одного прогона посредине крыши диагональную стропильную ногу опирают на консоли прогона. Консоли выпускают сантиметров на 10–15 за подстропильную раму, лишнее потом проще отпилить, чем нарастить недостающее.
При наличии двух прогонов и стропил из досок, на прогоны устанавливается шпренгельная конструкция, состоящая из горизонтальной балки и стойки, на которую крепится верх накостных стропил.
При наличии двух прогонов и стропил из брусьев, в коньке к стропилам пришивают прибоину (коротыш доски толщиной не менее 5 см) и опирают на нее накосные стропила.

Как правильно установить накосные стропила в ендовах

Поскольку ендова является одним из самых ответственных мест крыши, мы посчитали необходимым отдельно рассказать о монтаже стропильных ног в ней.

Накосные стропила в ендовах устанавливают с обязательным подпором стойками, а в случае если это невозможно — подкосами.

В связи с тем, что в данном случае максимальная нагрузка приходится на нижнюю часть стропила точку опоры следует расположить там же. В этом случае угол наклона подкоса опертого на лежень получается слишком острым, что делает конструкцию недостаточно эффективной.

Избежать этого можно несколькими способами:

— опереть подкос либо опирают низом в угол стен;

— установить два подкоса (один от лежня, другой от угла стен) упирая их верхом друг в друга.

В случае, если установить опоры таким образом не представляется возможным, допускается пренебречь точкой максимальной нагрузки и установить один подкос от лежня с углом к горизонту 45–53°.

Этот вариант противоречит традиционным представлениям о точке подпора. Но не будем забывать, что введение под балку третьей опоры, делает ее неразрезной и двухпролетной, что увеличивает ее несущую способность. Так, что установки подкоса по последнему варианту, чаще всего, бывает вполне достаточным для обеспечения несущей способности всей наслонной стропилины удвоенного сечения. Такая схема тем более допустима, если на крышу будут уложены легкие кровельные материалы (например, ондулин или ондувилла)

Источник: https://www.onduline.ru/blog/diagonalnye-stropilnye-nogi-valmovyh-krysh

Стропильная система четырехскатной крыши: схемы и монтаж конструкции

Кровля из четырех скатов – чем она хороша? Многочисленные эксплуатационные преимущества данного вида, безусловно, превышают недостатки. Так ли проста стропильная система четырехскатной крыши, как думают многие новички строительного дела? Скоро вы это обязательно узнаете! Важные нюансы и особенности этапов возведения вальмовой кровли мы опишем в этой статье.

Что нужно знать о четырехскатных стропильных системах?

Существуют два варианта четырехскатных крыш: вальмовая и шатровая. Первый тип имеет форму прямоугольного конверта, состоящего из двух основных трапециевидных скатов и конька, и двух фронтонных (боковых) скатов — треугольников:

Шатровая кровля – это четыре одинаковых равнобедренных треугольника, соединенных в одной верхней точке (напоминает шатер):

Оба варианта предусматривают установку, как наслонных, так и висячих стропил, которые устанавливаются с использованием стандартных технологий.

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Почему же четырехскатная крыша популярнее двухскатной?

«Зачем же лишняя головная боль и сложности?», — спросите вы: «Ведь можно соорудить простую двускатную кровлю гораздо быстрее и дешевле». Здесь мастера подчеркивают некоторые важные моменты в пользу выбора именно четырех скатов для крыши:

Высокая ветроустойчивость. Четырехскатная кровля не имеет фронтонов, все ее плоскости наклонены к коньку. Такое строение минимизирует воздействие сильного ветра и сводит к «0» возможные разрушительные последствия.
Наиболее удачное распределение нагрузки. Многоскатная кровля выдерживает максимальное количество осадков, так как пологие скаты принимают часть основной нагрузки. Поэтому, провисание, деформация и разрушение стропильной системы, в данном случае, имеют минимальную вероятность.
Доступность выбора любого способа утепления крыши. Прямые фронтоны требуют особого подхода при выборе вида утепления крыши, так как расположены вертикально и подвержены продуванию ветром. Пологие скаты вальмовых и шатровых систем позволяют равномерно утеплить крышу любым доступным материалом.

Кроме перечисленных «плюсов», крыша с четырьмя скатами отлично сберегает тепло, может быть облицована любым кровельным материалом и всегда имеет аккуратный вид.

Устройство четырехскатной стропильной системы

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород.

Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска.

Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

https://www.youtube.com/watch?v=fUpCDCtIQUk

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Система стропил для четырехскатной крыши своими руками

Рассмотрим поэтапный процесс возведения стропильной конструкции. Мы выбрали для наглядности самый популярный вариант – вальмовую кровлю. Стропильная система вальмовой крыша схема которой шаг за шагом, представлена вашему вниманию ниже:

Шаг I: Создание проекта

Чтобы изобразить свой вариант вальмовой кровли на чертеже, необходимо произвести расчет высоты, длины, уклонов скатов и площади крыши. Это необходимо для четкой и качественной реализации проекта и подбора нужного количества расходных материалов:

Расчеты следует начать с выбора угла скатов крыши. Оптимальным уклоном считается угол 20-450. Величина уклона должна соответствовать климатическим особенностям региона. Так, в особо ветреных районах уклон следует делать минимальным, а для местности, где часто и обильно выпадают осадки, необходим максимально крутой угол ската. Кроме погодной среды, нужно учитывать и кровельный материал, который планируется использовать. Для мягкой кровли градус наклона должен быть меньше, для твердой – больше.

И еще один маленький, но важный нюанс по этому вопросу – угол уклона лучше делать одинаковым для всех четырех скатов. Так и нагрузка будет распределяться равномерно, и конструкция будет максимально устойчивой, и эстетическая привлекательность останется «на высоте».

Теперь, зная угол наклона и ширину дома, мы можем воспользоваться простой математикой для расчета высоты конька, длины стропильных ног, стоек и других деталей стропильной системы. При расчете длины стропилин, не забывайте учитывать карнизный свес (как правило, его длина равна 40-50 см).

Площадь крыши для закупки нужного количества кровельного материала рассчитывается, как сумма площадей всех скатов конструкции.

Как правильно составить чертеж крыши?

Выбираем масштаб чертежа и переносим размеры дома в масштабе на лист бумаги;
Далее переносим на схему выбранные размеры нашей крыши: высоту конька, его длину, количество и размер стропильных ног, подкосы, стойки и все детали, в соответствии с расчетами, сделанными ранее;
Теперь можно подсчитать все необходимые материалы и заняться их поиском.

Шаг II: Подготовка к работе

Для возведения кровельного каркаса вам потребуются стандартные инструменты и оборудование: дрели, шуруповерт, лобзики, молотки, стамески и прочее. Мы уже знаем необходимое количество материалов для стропильной системы, поэтому можем сделать их закупку. Пиломатериал для каркаса должен быть цельным, не иметь трещин, червоточин, иметь светлый оттенок, без серого или желтого налета, пахнуть свежей древесиной. Влажный лес не стоит укладывать на крышу сразу, его нужно просушить, обработать антисептическим раствором и снова просушить. Влажность дерева должна не превышать 20%.

Шаг III: Монтаж мауэрлата

Мауэрлат – базовая часть всей стропильной системы. Он передает распорные нагрузки на несущие стены дома. Установка мауэрлата для четырехскатной крыши ничем не отличается от аналогичных конструкций с двумя или одним скатом. Максимально подробно этот процесс описан в наших предыдущих статьях.

Брус основы, параметры которого описаны выше, кладется на армпояс и качественную гидроизоляцию. Если необходимо соединить мауэрлат, то бруски надрезаются на половину сечения и соединяются внахлест с помощью прочных креплений.

Шаг IV: Укладка лежней или балок перекрытия

Если внутри дома имеются несущие стены, то на их торцы необходимо установить лежни – основу для опорных стоек кровельной системы. Если несущих перекрытий в доме больше нет, то чердачный пол перекрывается усиленными балками, на которые впоследствии и устанавливаются опоры для кровли, а после – укладывается пирог чердачного перекрытия.

Балки должны иметь сечение не менее 100х200 мм. Шаг между ними – 60 см. Вы можете немного корректировать эту цифру, в зависимости от особенностей вашего дома. Расстояние между крайними балками и мауэрлатом не должно быть менее 90 см. Это расстояние используется для монтажа полубалок карнизного свеса (выноса). Выносы крепят к двум крайним балкам с помощью прочных анкеров и усиленных металлических уголков.

Шаг V: Установка опорных стоек, прогонов и конька

Стойки – важная деталь для поддержания конструкции, они перераспределяют вес стропильной системы на лежни или балки перекрытия. Устанавливаются стойки строго перпендикулярно плоскости лежней. В четырехскатных системах опоры устанавливаются под коньковый брус (вальмовая крыша) или под угловые стропила (шатровая крыша):

Стойки должны надежно крепиться к основанию с помощью металлических пластин и усиленных уголков. Прогоны устанавливаются, как дополнительная опора для стоек. В шатровой кровле прогоны имеют форму прямоугольника, а для вальм – это обычные коньковые прогоны.

После того, как мы убедились в правильности установленных опор (с помощью метра и уровня), можно крепить верхний коньковый брус. Он монтируется на вертикальные стойки и усиливается надежными металлическими креплениями (пластинами, уголками, анкерами и саморезами). Теперь беремся за угловые выносы:

Шаг VI: Монтаж стропилин

Первыми необходимо установить боковые стропила, которые опираются на коньковый брус и мауэрлат (либо закрепляются с выносом). Для этого нужно изготовить шаблонную стропилину с соответствующими надрезами.

Прикладываем стропильную ногу к коньку, отмечаем место запила карандашом, затем отмечаем место запила стропилины для стыковки с мауэрлатом и делаем запилы. Еще раз приложите стропилину к опорам, чтобы убедиться, что стыковка верная, и подправить недочеты. Теперь этот образец можно использовать для изготовления всех боковых стропилин.

Монтаж стропильных ног основных скатов осуществляется по общим правилам, описанным в устройстве двухскатной стропильной системы (см. статью и видео).

Следующими монтируются диагональные (угловые) стропила. Их верхний край устанавливается на стойку и стыкуется с краем конькового бруса. Перед этим делаются замеры и соответствующие запилы стропильных ног. Нижний конец диагоналей закрепляется в углах мауэрлата:

Так как диагональные стропила длиннее всех остальных ног, они требуют дополнительной опоры. Эту функцию выполняют шпренгеля – опорные балки, которые устанавливаются под каждую диагональную ногу, в нижней ее четверти (именно здесь происходит наибольшая нагрузка). Шпренгеля, как и коньковые стойки, устанавливаются на опорные угловые балки, расположенные в плоскости балок перекрытия.

Между угловыми ребрами пространство заполняется вспомогательными стропильными ногами — нарожниками. Нижняя часть их опирается на мауэрлат, а верхняя – на диагональную стропильную ногу. Шаг между нарожниками должен быть равен шагу между боковыми стропилами (50-150 см).

Шаг VII: Обрешетка

Осталось выполнить заключительный этап формирования кровельного скелета – установку обрешетки. Это доски или бруски 50х50 мм, которые крепятся на стропила параллельно коньковому прогону и мауэрлату. Шаг досок обрешетки – 50-60 см. Этого вполне достаточно для укладки кровельного пирога. Когда предусматривается мягкая кровля, обрешетка кладется в 2 слоя (контробрешетка и обрешетка).

Напоследок несколько видеоматериалов:

Итак, мы описали монтаж стропильной системы четырехскатной крыши, его основные принципы, и даже немного углубились в некоторые нюансы. Вальмовые и шатровые конструкции – хоть и не самый простой, но вполне осуществимый вариант для каждого начинающего мастера. Особенно, если у него есть хорошие помощники. Желаем успехов в работе!

Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать вальмовую кровлю крыши: стропильная система и установка своими руками: схема, конструкция, чертежи и расчет и монтаж +

Главным элементом конструкции дома является крыша. Её форму подбирают, учитывая атмосферные условия в выбранном регионе и материалы, используемые при строительстве. Также особое значение имеет внешний вид самой крыши. На строительном рынке в настоящее время среди всех конструкций крыш больше всего выделяется вальмовая кровля.

Характеристики вальмовой крыши

Вальмовая крыша наиболее популярна, так как у нее высокие прочностные свойства и характеристики, долгий срок эксплуатации и красивый внешний вид. Вальмовая кровля станет идеальным выбором при устройстве жилого чердачного помещения, так как позволяет в значительной степени упростить процедуру монтирования мансардных окон.

Помимо этого, вальмовая крыша обладает обтекаемой формой. И за счет этого она не так сильно деформируется от ветровых внешних нагрузок, как прочие конструкции.

У вальмовой крыши конек не подрывается порывами сильного ветра. И данный показатель идеально подойдет для установки крыши в южных районах с сильными порывистыми ветрами.

Вальмовая крыша имеет четыре ската. Два ската — боковые, как у классической стандартной крыши. И два оставшихся ската расположены между двумя предыдущими. И в отличие от шатровой кровли, у вальмовой не одна вершина, а две. И соединены эти вершины между собой коньком. Вертикальные фронтоны наклонены в виде треугольных скатов. Их называют вальмами.

Вальмовая кровля состоит из следующих основных узлов:

Коньковый брус. Данный элемент является самой верхней точкой крыши и её основной несущей осью. В данном месте соединены все грани. При возведении вальмовой кровли чаще всего центр конька будет совпадать с центром кровельного покрытия.
Угловые стропила. Как правило, стропильные ноги выступают базовыми силовыми деталями и соединяют коньковый брус и углы всей постройки. Вырезают их из досок, толщина которых должна быть равна толщине конька. Стропильные ноги одним концом закрепляются к коньку, а вторым — заходят за границы каркасного дома.
Короткие стропила. Бывают различными по длине, но выходят обязательно под одним углом. Их количество будет зависеть от площади крыши. Стропила короткого типа соединяются одним концом специальными угловыми стропильными ногами. А другим концом опираются на мауэрлат либо угол дома, и к коньку не закрепляются.
Рядовой каркас. Промежуточные центральные стропила устанавливаются на концах конькового бруса и выводятся на несущие стены дома. Всего их шесть, с каждой стороны – по три штуки.
Промежуточный каркас. Стропила промежуточного типа начинаются на коньке, а второй частью опираются на мауэрлат. И на вальмах они не устанавливаются.

Виды вальмовых крыш

Ниже мы рассмотрим, какие бывают виды вальмовых крыш. Если конструкция крыши с вальмой обрывается немного выше уровня боковых скатов, то данную крышу принято называть голландской. Или она имеет еще другое название — датская крыша. Данную конструкцию намного сложнее построить, чем стандартную классическую вальмовую. Хотя старые дома с такой кровлей целыми десятками лет, а иногда – и дольше, стоят без каких-либо видимых изменений.

Также существуют шатровые вальмовые крыши, их скаты одинаковой формы. Все вальмы формируют одинаковый угол. Данный тип крыши подойдет для загородных домов квадратной формы.

Существуют также разные ломаные варианты вальмовой крыши. Вся конструкция будет состоять из скатов разного размера, которые будут расходиться под различными углами. Сложные ломанные вальмовые крыши встречаются достаточно редко.

Установку вальмовой кровли необходимо начинать с проектирования данной конструкции.

При правильно разработанной схеме, вы сможете собрать ее самостоятельно без привлечения каких-либо специалистов.

Стропильная система кровли своими руками и ее расчет

Стропильная система вальмовой крыши и ее расчет – основная работа. Все стропила обязательно должны выдержать кровельный строительный материал, внешние нагрузки, создаваемые ветром, снегом и дождем. И при расчете необходимо учитывать вес строительных материалов, используемых при создании кровельного покрытия и внешней отделки.

Для данной работы подготовьте специальную замерную рейку и предварительно нанесите на неё все разметочные указатели и обозначения.

При помощи этого вы сможете избежать неточности в измерениях. Для выпуска рейки используйте лист фанеры, который имеет ширину 5 см. Приготовьте также таблицу, с указанием соотношения длины и размещения стропильных ног, для достижения более высокой точности при замерах.

Все расчеты производите по такой схеме:

Длина стропильных ног ровна произведению соответствующего коэффициента.
Ось должна быть размечена с торца дома. Делать это необходимо строго по верхней обвязке.
Необходимо просчитать половину ширины конька и выяснить положение первого элемента стропильной системы.
Конец рейки прикладывайте к размеченной линии. Другой конец — располагайте по линии боковой стены дома. В полученном размеченном месте и будет положение промежуточной стропильной ноги.
Для того чтобы узнать длину стропил, один конец бруса необходимо установить на свес крыши, а оставшийся конец разместите на внешнем углу несущей стены дома.
Для расположения центральных стропил нужно перенести замерную рейку на край стены дома, и оставить на ней соответствующие пометки.
Такие же действия необходимо провести на трех углах дома.

Так определяется размещение конька крыши и торцов промежуточных стропильных ног:

Таблица рассчета угла ската кровли

Для того чтобы рассчитать угол наклона четырехскатной вальмовой крыши необходимо сделать следующее:

Измерять горизонтальную проекцию одной промежуточной стропильной ноги, при помощи замерной рейки.
По таблице определить подходящий угол кровли. Совершить произведение данных показателей.
Измерять длину стропил от места крепления опоры, до конька.
Таким же образом определить длину свеса. Сделать произведение необходимого коэффициента на горизонтальную проекцию.

Производим установку стропильной системы

При установке системы накосных и диагональных стропильных ног необходимо соблюдать следующие инструкции:

Стропила накосного типа закрепляются к внутренним углам стен дома, а диагональные стропила крепятся к внешним.
На стропильные накосные ноги опираются укороченные стропила скатов. Называют их нарожниками. Выпускают их спаренными из двух ног.
Под диагональные стропила устанавливаются опоры — одна либо две. Для их приготовления используют стойки из бруса. Подкосы располагают под углом 45°.
Стропильные ноги промежуточного типа опираются снизу на мауэрлат, а сверху на коньковый брус. При их монтаже и установке необходимо придерживаться шага в 1,2 м. И стропильные ноги промежуточного типа не должны быть длинными.
Каждые вторые стропила крепятся к несущей стене дома при помощи скруток. Промежуточный каркас соединяют с мауэрлатом. Используя для данного процесса обратную скобу.
Стропильные ноги углового типа называют еще нарожники или полуноги, так как они укороченной длины. С одного края нарожники опираются на мауэрлат, со второго – на диагональную ногу. Для того чтобы нагрузка расположилась равномерно нарожники закрепляют к диагональным стропилам в различных местах, по схеме вальмовой крыши.
Для равномерного размещения всех стропил необходимо сделать отметки на коньковом брусе. Главным моментом при выпуске стропильной системы является грамотное соединение всех элементов и деталей в местах пересечения центральных и диагональных стропил.

Обрешетка и усиление вальмовой крыши

Для долговечности вальмовой крыши и ее надежности, не достаточно просто выполнить крепкую стропильную систему.

Нужно усилить ее следующим образом:

В каждом углу для усиления располагают шпренгель – т.е. брус, что перекидываемый между плечами мауэрлата и образующий угол. Данные стойки будут предназначаться для диагональных стропильных ног. При расположении шпренгеля вдалеке от угла пристраивайте к нему ферму.
Стойки устанавливаются на перекрытие, и соединяются сверху брусом. Он будет выступать настоящей подпоркой для стропил. И будет обеспечивать равномерное распределение нагрузки на весь дом. Такие стойки выполняют функции полок.
При стропилах диагонального типа большой длины, необходимо применять сдвоенные балки вместо одинарного бруса.
Для изготовления обрешетки применяйте деревянные доски. Для данной цели подойдут также бруски с сечением 50х50 мм.
Всю древесину и пиломатериалы нужно предварительно обработать специальным защитным составом (пропитками и антисептиками), а после качественно просушить. И не берите для работы сырые доски, они вызовут деформацию кровельного внешнего покрытия.
Обрешетку расположите перпендикулярно к стропильным ногам. А сами стропила разместите сплошным слоем. Или установите их с шагом 15 см. Варианты устройства обшивки зависят от вида кровельного строительного материала.

Устройство и установка кровельного пирога

После монтажа обрешетки на кровле вальмовой крыши можно заняться устройством кровельного пирога.

Для этого вам понадобиться следующее:

Перед началом работы уложите гидроизоляционный слой строительного материала для предотвращения проникновения воды и влаги. Также слой гидроизоляции поможет избежать вам появления конденсата. Защитный слой крепите к стропилам, применяя строительный степлер. Поверх укрепите всю конструкцию контрольной обрешеткой, не забывая об оставленных зазорах между кровельным и гидроизоляционным строительным материалом для создания естественной вентиляции.
Разместите пароизоляционный и теплоизоляционный строительный материал с целью создания в будущем чердачного помещения. И сразу определите его назначение, и каким он будет в будущем – теплым либо холодным. При холодном чердачном помещении утеплите пол. В случае с теплым чердаком утеплите крышу помимо пола также . Утеплитель укладывайте между стропилами.
Под утеплитель положите пароизоляционный строительный материал. Разместите его внахлест. И при покупке пароизоляции рассчитывайте на большой расход данного материала.
При покупке кровельного строительного материала учтите его внешний вид, его прочностные свойства и характеристики, показатели долговечности и надежности. И обратите ваше внимание и на погодные условия в вашем регионе и угол наклона крыши.
Вальмовая крыша – это стандартная классическая конструкция, и она прекрасно будет смотреться с глиняной черепицей, которая не будет деформироваться и не выгорит.
Кровля крыши металлочерепецей имеет бюджетную стоимость, отличаются достаточно простым монтажом и установкой, характеризуются повышенными показателями устойчивости к различным повреждениям.
Можно использовать листовые варианты кровельного строительного материала из металлического профиля. Для достижения оригинального вида вальмовой кровли можно использовать медное покрытие. Это достаточно дорогой материал, и он увеличит цену вальмовой кровли в несколько раз. Но с другой стороны, его стоимость оправдается экологически чистым материалом и высокой выносливостью.

Вальмовые крыши широко распространены. И если вы решили начать строить небольшой загородный дом, то данный вариант кровли для вас.

Вальмовая крыша станет идеальным выбором для оригинальной постройки архитектуры с разными возвышениями и выступами. К тому же вальмовая крыша идеально подходит для устройства мансардного этажа.

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/valmovaya-krovlya-kryshi-i-ustanovka-svoimi-rukami-konstrukciya-chertezhi-i-raschet.html

Как строить вальмовую крышу: от разметки до монтажа стропильной системы

Вальмовая крыша отличается от обычной двускатной наличием дополнительных наклонных поверхностей, частично или полностью покрывающих торцовые части крыши.

Разновидностями вальмовой являются полувальмовая, шатровая или состоящая из множества скатов ломаная крыша сложной конструкции. Собственно вальмы – это скаты треугольной формы, наличие которых и стало причиной такого необычного названия.

Разберем особенности строительства вальмовой крыши своими руками на классическом примере.

Конструкционные особенности вальмовой крыши

Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Внимание! При возведении кровли необходимо учитывать вынос стропил на 30 – 50 см за пределы мауэрлата для формирования навеса.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Обратите внимание! Если разметка проведена правильно, то размер всех вальмовых стропил будет равен между собой. То же касается стропил центральных и промежуточных.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
Немаловажная часть монтажа стропильной системыпри строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

Обратите внимание! Все элементы стропильной системы должны иметь одинаковое поперечное сечение. Для обеспечения максимальной прочности возводимой крыше рекомендуется использовать брус размером 150 х 50 мм.

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 525 times, 1 visits today)

Источник: http://one-stroy.ru/valmovaya-kryisha-svoimi-rukami/

Вальмовая крыша своими руками, пошаговая инструкция по возведению и советы от строителей

Строения с вальмовой крышей не только практичны, но и изящны. Но для ее возведения требуется приложить немало усилий и финансовых затрат. Ее можно возвести самостоятельно, но при этом необходимо иметь опыт в инженерном строительстве и четко соблюдать все расчеты и схемы.

Особенности вальмовой крыши

Учитывая высокую надежность, длительный срок эксплуатации и внешний вид — она является достаточно популярной.

Она позволяет упрощать монтирование мансардных окон. Обтекаемая форма позволяет минимизировать риск деформации при внешних нагрузках.

Подготовительные работы

Выполнение крыши этого типа должно происходит следующим образом:

На стены устанавливают деревянный брус;
Устанавливаются балки перекрытия;
Выполняют коньковый брус на вертикальные опоры;
Собирают диагональные стропилы в вальмовый треугольник с последующим закреплением на коньке;
В последовательности устанавливают нарожники на крыше;
Устанавливают рядовые подкосы и стропилы;
Выполняется обрешетка настилов;

СОВЕТ! Желательно все действия по обработке каждого составляющего нужно выполнять по отдельности и одному человеку.

Расчет конструкции

В первую очередь необходимо при помощи грамотных специалистов разработать проект с расчетами.

Поиск местонахождения стропил и конька:

Чтобы найти конек отмечают центральную ось на уровне верхней точки карниза с торца здания.
Для определения установки стропил нужно линейку одной стороной поместить на линии конька, а другой на боковые линии стены.
Длина свеса определяется похоже — линейка одной стороной выходит за грань внешней стены.
Расчет вальмовой площади кровли.
Площадь крыши нужно разделить на количество скатов с учетом свесов.
После чего все данные складываются, а итогом будет итоговая площадь крыши.
Расчет угла наклона.
Во время расчета этого элемента, нужно учесть все показатели — агрессивные воздействия окружающей среды, используемый материал…
Поэтому расчеты этого плана лучше доверить грамотным проектировщикам.

СОВЕТ! Облегчить расчет деталей стропил поможет таблица показателей. Внимание! Из итогового значения требуется отнять площадь окон и дымохода, которые будут располагаться на крыше.

СТОИТ ЗАПОМНИТЬ! Величина угла может колебаться в пределах 50–60 градусов. Рассчитать требуемые элементы и количество материалов усложняется при наличии различных архитектурных элементов.

СОВЕТ! Для облегчения расчетов можно использовать онлайн-калькуляторы.

Материалы

Вальмовую крышу возводят из следующих материалов:

Длинные гвозди;
Саморезы;
Металлические и деревянные накладки;
Уголки;
Деревянный брус 10*10 или 15*15 см — мауэрлат, затяжки и вертикальные стойки.
Доски сечением 5*5 или 10*15см — стропилы.
Необрезные доски 3*10 или 4*10 см — на них крепится обрешетка;
Рейки 3*3 см — контр-обрешетка;
Ветровая доска;
Доска для карниза.

ВНИМАНИЕ! Диагональные стропилы производят из толстых и длинных досок, поэтому сдвоенные доски будут подходящим вариантом.

Этапы строительства

Тут требуется придерживаться технологий и инструкций.

Возведение стропил

Возводятся стяжки из балок перекрытия, на которые устанавливаются стойки, а на них укладывают дощатый настил — таким образом стропильную систему возводить безопаснее и легче!
Монтаж стоек к затяжкам. Если есть необходимость стоек берут больше.
Для большей устойчивости стойки необходимо зафиксировать вертикальными подкосами.

Внимание! Большая масса нужна только в исключительных случаях!

Крепление конька к стойкам

К прогону прикрепляют стропила при помощи больших гвоздей.
К скатам прикрепляются обычные стропила, а потом уже ДС уголками или накладными деталями.
К скату крепят торцевые ПС, нарожники, ветровые доски и кобылки.
Установка контр-обрешетки, на которую полосками настелена гидрозащитная пленка. Монтируется строительным степлером.

СОВЕТ! Для крыши этого типа применяется мягкая кровля — она наиболее подходит для покрытия скатов.

ВНИМАНИЕ! Вальмовая крыша требует сплошной обрешетки из влагозащищенной фанеры.

НУЖНО ЗНАТЬ! Для фиксирования материала на обрешетке нужно применять крепеж из нержавейки со шляпкой из каучука.

Листы необходимо укладывать внахлест на 15 см — так можно избежать попадания влаги.

СОВЕТ! Чем круче скат, тем точнее нужно соблюдать этот совет.

Установка конькового бруса и диагональных строительных балок

Возводят «скамейку», которая состоят из трехметровой коньковой балки и опирается на 3 вертикальные стойки. Необходимо разметить срединные линии и найти центр строения.

ВНИМАНИЕ! Средняя балка располагается посередине, остальные стойки находятся на расстоянии от центра около 100 см.

На стойках нужно вырезать и уложить коньковую балку. Сечение бруса должно быть одинаковым с вертикальными стойками.

ВНИМАНИЕ! Это конструкция ненадежна, поэтому к каждой стойке необходимо прибить по 2 доски, которые выполняют роль подкосов.

Перед тем как устанавливать угловые или диагональные стропилы необходимо произвести расчет длины стропильной ноги.

Нужно измерить расстояние от середины опоры в угловом секторе перекрытия до ближайшей вертикальной балки скамейки и высоту опоры. Воспользовавшись формулой получим «грязную» длину диагональной балки крыши.

СОВЕТ! Расчет достаточно сложный и желательно попробовать его произвести на другом небольшом строении с крышей этого типа.

Лучший метод самостоятельного нахождения точной длины вальмовой ноги:

Необходимо рулеткой измерить расстояние от верхней торцевой точки конькового прогона до средней точки опоры в углу перекрытия.
Требуется подрезать угол на верхней части стропила для максимально плотного прилегания к коньку.
При выполнении этого совета качество работы будет выше, чем от использования шаблона вальмового стропила.
Подготавливают с последующей установкой две детали — подпоры на диагональные балки и подкосы, сдерживающие несколько угловых стропил и коньковый прогон, до тех пор, пока с противоположной стороны не будет собрана и установлена другая пара угловых стропил кровли.

ВНИМАНИЕ! Перед тем как приступить к укреплению диагональных балок, нужно максимальной точностью выровнять углы и наклон правой и левой вальмы. Если этот момент пропустить, то крыша будет иметь разные наклонные углы скатов.

Диагональные балки монтируются к коньку гвоздями, накладками из металлов и саморезов. Возведенные подпоры под угловые стропила нужно перенести в точку, находящуюся на расстоянии в 1/4 длины от угла до вертикальной стойки.

Установка нарожных и рядовых стропил

Нарожки возводят аналогично диагональным балкам, с чередованием опор в шахматном порядке.

ВНИМАНИЕ! Учитывая, что есть информация о длине каждой нарожки, заготовку все равно придется многократно измерять и подрезать до тех пор, пока не получим необходимый размер и угол надреза.

Во время крепления нарожных стропил необходимо контролировать уровень прогиба диагональной балки, и если он в итоге маловат, то его необходимо усилить при помощи дополнительной доски.

СОВЕТ! Иногда диагональные балки выполняют из двух 5 см досок.

Монтаж рядовых стропил

В верхней части необходимо вырезать опорный пз на каждой из 2 парных рядовых стропил, после чего опереть на коньковую балку.
На нижней части при помощи треугольника и маркера отметить обрезной угол и отрезать так, чтобы он спокойно становился на брус перекрытия.
Готовые стропила попарно выставить и выровнять чтобы все скаты образовали почти ровную поверхность.
После этого выставленные балки прихватить саморезами и приступать к сшиванию скелета крыши гвоздями и накладками из металла.

Завершающие работы

После того как будут установлены рядовые стропилы, необходимо перепроверить, что геометрия диагональных балок, их местонахождение и углы наклона остались прежними.

Дальше необходимо все точки крепления кровли дополнительно усилить саморезами, деревянными накладками и гвоздями, после чего пройтись антикором.

Советы строителей

Если вальмовую крышу будете возводить самостоятельно, то необходимо учитывать, что из-за отсутствия навыка необходимо увеличить древесину на 8%.
Если решили сэкономить небольшую сумму на предварительных подсчетах и проекте, то это в конечном итоге приводит к большим финансовым потерям на стадии строительства.

Если же экономить необходимо, то самостоятельно можно рассчитать детали кровельной системы.
Монтаж вальмовой крыши требует тщательного выравнивания всех деталей конструкции. Без соответствующего опыта браться за ее возведение — гиблое дело. В итоге это приведет к ошибкам, которые по истечении времени проявятся в самой конструкции.

Монтаж вальмовой крыши Ссылка на основную публикацию

Источник: http://okarkase.ru/konsturkciya-doma/krovlya/montazh-valmovoj-kryshi.html
