Крепление фальцевой кровли к обрешетке

В этой статье:

Особенности обустройства фальцевой кровли

Фальцевая кровля монтируется из листового или рулонного металла – меди либо стали с антикоррозийным и защитно-декоративным покрытием. Крепеж элементов методом двойного фальца позволяет создать надежное покрытие, способное прослужить десятки лет.

Виды фальцевой кровли

Популярностью пользуется кровельное покрытие из оцинкованного стального листа. Традиционно поверхность железной крыши окрашивается красками по металлу, способными дополнительно защитить материал от коррозии. Сегодня производители предлагают листовую и рулонную оцинкованную сталь с цветным защитно-декоративным полимерным покрытием с наружной стороны и лаковым слоем с внутренней.

Помимо стали, долговечность которой составляет 30 лет, материалом для изготовления фальцевой кровли служат:

медь (более 100 лет эксплуатации);
сплав цинка с титаном (порядка 100 лет службы);
алюминия (до 80 лет использования).

При обустройстве кровли с использованием рулонного материала экономится металл и ускоряются монтажные работы – полосы нарезаются точно в размер, нет необходимости стыковать листы, наращивая длину, для формирования продольных кромок будущего замкового соединения используется специальный станок.

«Фальц» с немецкого переводится как «желоб», «шов» — это обозначение принципа соединения краев элементов из листового металла. Фальц может быть одиночным или двойным стоячим, одиночным или двойным лежачим.

Ряд производителей предлагает использовать готовые панели с профилированными кромками для самозащелкивающегося соединения элементов. В этом случае монтаж фальцевой кровли не требует специализированного инструмента и выполняется в предельно сжатые сроки. Недостатком готовых панелей является их высокая стоимость.

Подготовительный этап

В первую очередь следует выбрать кровельный материал – от этого зависит технология укладки покрытия. Обратите внимание: для сложных крыш и скатов с малым уклоном идеально подойдет рулонная сталь с оцинковкой и полимерным покрытием.

Фальцевая кровля монтируется поверх обрешетки:

разреженной деревянной (из брусков 50х50 мм, с шагом 300-400 мм по осям элементов);
разреженной металлической;
сплошной деревянной (из досок 32х100 мм или листового древесного материала).

Инструкция по монтажу требует обустройства сплошной обрешетки, если угол наклона ската составляет 7-14 градусов, поскольку в этом случае покрытие кровли испытывает высокие снеговые нагрузки.

Все деревянные элементы стропильной системы перед сборкой каркаса крыши необходимо обработать огнебиозащитным средством, чтобы снизить риск повреждения древесины грибком, насекомыми-вредителями или огнем.

Поверх стропил настилается гидроизоляционный рулонный материал (рубероид или специальная мембрана), а затем крепится контробрешетка, поверх которой набивается обрешетка. Гидроизоляция предотвратит контакт влаги с металлом и убережет кровельный материал от коррозии.

Металлическое покрытие является «шумным» и передает на строительные конструкции вибрации, от которых не спасет звукопоглощающий теплоизоляционный материал в кровельном пироге. Еще на этапе проектирования следует задуматься о креплении по рейкам обрешетки полосок вспененного полиэтилена или иного материала, способного гасить вибрацию. Либо используйте в качестве гидроизолятора специальную структурную пленку.

Металлическая крыша нуждается в качественной молниезащите, что также следует учесть, если вы остановили свой выбор на фальцевой кровле.

Инструменты и материалы

Монтаж фальцевой кровли желательно доверить опытным профессионалам компании «Марисруб», в распоряжении которых имеется специализированное электрооборудование. Использование исключительно ручного инструмента значительно усложняет и замедляет работы.

Пошаговая инструкция поможет смонтировать фальцевое покрытие своими руками, но важно действовать предельно аккуратно – ошибки при выполнении шва приведут к протечкам крыши и необходимости полностью демонтировать покрытие.

Если есть возможность – возьмите напрокат электрический станок, с помощью которого на краях рулонного или листового материала можно быстро выполнить необходимые загибы для двойного стоячего фальца. Это надежное герметичное соединение, именно по такому принципу закатываются банки с рыбными и другими консервами. В других случаях придется воспользоваться механическим приспособлением для загиба кромок листа под одиночный фальц.

Для закатки шва может использоваться специальный электрический инструмент или клещи со специальными рамками, формующими кромку листового металла.

Также потребуются:

измерительный инструмент (рулетка, отвес, строительный уровень);
электродрель;
ножницы высечные (электрические) и по металлу (ручные);
киянка каучуковая, деревянная;
шуруповерт;
плоскогубцы;
молоток;
крепежные элементы (гвозди, саморезы с уплотнительной прокладкой, кляймеры из нарезанного на полоски кровельного материала).

Чтобы обеспечить надежность одиночного стоячего фальца, выполненного при помощи механического инструмента, допускается использовать строительный силиконовый герметик.

Помимо листового или рулонного металла, потребуются элементы кровельной системы, выполненные из того же материала – торцевые планки, конек, ендовы, пристенный профиль.

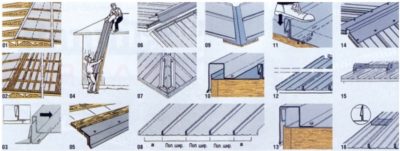

Технология укладки покрытия

После монтажа обрешетки, гидроизоляции и контробрешетки прибиваются доски, формирующие основание ендов, устанавливаются карнизная и коньковая доски. На деревянное основание ендов прибиваются соответствующие металлические элементы кровли. По карнизу крепится металлическая карнизная планка – капельник, выполненный из того же материала, что и кровельное покрытие. Места крепления элементов впоследствии будут закрыты кровельным настилом.

На земле или на чердаке следует подготовить картины – элементы, из которых будет создан настил. Рулонная кровельная сталь уже имеет необходимую ширину, а кровельные листы шириной 125 см следует разрезать пополам, чтобы повысить жесткость готовой конструкции.

Заранее нарежьте кляймеры – полоски 10х2 см, они помогут крепить картины, не пробивая кровельное железо, чтобы покрытие было полностью герметичным.

Рулонная сталь нарезается на полосы по длине ската с запасом в несколько сантиметров, которые уйдут на подгиб поверх края капельника и на загиб по коньку. Затем заготовки прогоняются через станок, загибающий края под двойной стоячий фальц. После чего картины можно поднять на крышу и монтировать при помощи ручного инструмента или электрической машинки.

Технология обустройства кровельного покрытия из листового металла несколько сложнее. У нарезанных по длине кровельных листов (шириной 62,5 см) необходимо загнуть края под одиночный стоячий фальц. Это можно сделать кровельными клещами, но проще использовать специальное приспособление, сваренное из стального уголка с полкой 75 мм.

С одной стороны листа под прямым углом загибается кромка шириной 2,5 см, на второй – 4,5 см. Чтобы получить картину, соответствующую длине ската с небольшим запасом, придется стыковать элементы. Для этого:

на верхнем краю одного листа при помощи киянки разгибаются загнутые кромки;
прочерчивается линия с отступом в 2 см;
при помощи кровельных клещей двухсантиметровая кромка по краю листа полностью загибается наружу;
аналогичная операция проводится с нижним краем второго листа, но кромка загибается внутрь;
листы стыкуются, чтобы одна кромка зашла в другую;
стык уплотняется при помощи киянки;
клещами и киянкой поднимаются обратно боковые кромки для фальцевого соединения.

В результате мы получаем полностью герметичный и надежный стык. Все работы по сгибанию металла при помощи киянки следует выполнять, используя деревянную подкладку, чтобы не повредить материал.

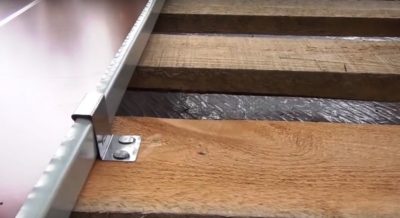

По торцу ската требуется прибить гвоздями кляймеры – они помогут правильно зафиксировать первый лист. Боковые кляймеры крепятся окрашенной стороной наружу.

Первая картина устанавливается на край ската, вплотную к кляймерам-ограничителям высокой загнутой кромкой. Верхний торец элемента настила должен выходить за пределы конька на 3-3,5 см. Загнув боковые кляймеры, вы прочно зафиксируете лист на стропилах. Нижняя часть картины должна выступать за пределы капельника на 1,5-2 см.

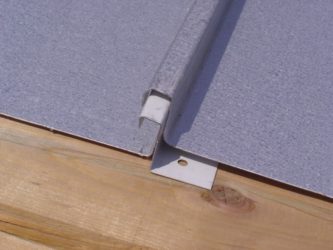

Отогните кончик кляймера на 1,5-2 см, получив заготовку в виде буквы Г, и прибейте его к стропилам, чтобы длинная часть располагалась вплотную к поднятой малой кромке уложенной картины. Кляймеры монтируются с шагом 50-60 см по сплошной обрешетке или на каждом элементе разреженной.

Кляймеры следует крепить окрашенной стороной внутрь – по окончании монтажа картин свободные концы кляймеров отгибаются наружу и они должны по цвету сливаться с кровлей.

Перегните концы кляймеров через кромку кровельного элемента, прижмите пассатижами сгиб. Вплотную к закрепленному листу уложите следующую картину – рядом с низкой кромкой должна оказаться высокая кромка. Следите, чтобы кляймеры не попадали на поперечные соединения листов, иначе получится слишком много слоев металла в замке.

По этому принципу монтируется настил на всем скате. Обратите внимание: чтобы крыша выглядела аккуратно, заранее рассчитайте ширину крайних листов – возможно, их придется сделать поуже стандартных.

На следующем этапе необходимо загнуть края листов за край капельника, воспользовавшись киянкой. При этом отрежьте ножницами по металлу выступающие за карниз поднятые торцы.

Затем приступайте к формированию одиночных фальцевых замков. Для этого воспользуйтесь специальным ручным инструментом или кровельными клещами, киянкой. Необходимо высокую кромку перегнуть через низкую кромку соседнего листа, а затем загнуть наружу свободный конец кляймера.

По карнизу торчащие вертикально ребра фальца загните уголком при помощи плоскогубцев или клещей – это дополнительно закрепит фальц и предотвратит сползание одного листа относительно другого.

В коньковой части края листов со срезанным замком загибаются на горизонтальный брус, создаются вентиляционные окошки и при помощи саморезов с эластичными прокладками крепится коньковый элемент. По краям скатов устанавливаются торцевые планки.

Технология обустройства фальцевой кровли достаточно сложна, но пошаговая инструкция поможет разобраться в особенностях монтажа такого покрытия.

Источник: http://blog.marisrub.ru/building/montazh-fal-cevoj-krovli/

Монтаж фальцевой кровли, фальцевые кровли в Москве

В качестве кровельного покрытия использовать металл очень удобно – он прочен, не горюч, отличается высокой устойчивостью к атмосферным явлениям, к тому же он обеспечивает максимально-возможную прочность конструкции кровли при ее относительной легкости во всем разнообразии архитектурных решений крыш. Среди материалов, применяемых для гидроизоляции крыш, встречаются оцинкованная сталь и медь, алюминий и стальной профиль, как в виде профнастила, так и в сочетании с композитами, имитируя черепичное покрытие. В этой статье мы рассмотрим, как выполнить монтаж фальцевой кровли из оцинкованной стали.

Монтаж фальцевой кровли. Стоимость работ

№ п/пНаименование работЕдиница измеренияСтоимость работ без учета стоимости материалов и налогообложения

1	Антисептирование материалов	м. кв.	45 руб.
2	Монтаж мауэрлата 150*150мм	м. пог.	от 190 руб.
3	Монтаж стропильной системы	м. кв.	от 230 руб.
4	Монтаж внутренней подшивки доской, с шагом 100 мм	м. кв.	от 80руб.
5	Монтаж пароизоляции	м. кв.	от 45 руб.
6	Монтаж утеплителя 150 мм.	м. кв.	от 120 руб.
7	Монтаж диффузионной мембраны	м. кв.	от 55 руб.
8	Монтаж контр обрешётки	м. кв.	от 65 руб.
9	Монтаж шаговой обрешётки доской 100*25мм	м. кв.	от 120 руб.
10	Монтаж фальцевых картин	м. кв.	от 490 руб.
11	Монтаж примыканий к стене/трубе	м. пог.	от 530 руб.
12	Устройство ендов	м. пог.	от 560 руб.
13	Монтаж коньков	м. пог.	от 340 руб.
14	Монтаж торцевых планок	м. пог.	от 365 руб.

Из чего делается фальцевая кровля?

Фальцевая кровля получила свое название благодаря особому методу крепления металлических листов кровельного материала друг с другом. Специальная система стыков гарантирует абсолютную герметичность без использования резиновых уплотнителей, клеевых швов, а главное — сквозных отверстий, которые и станут причиной протечек. Кроме того, ребра жесткости, полученные в процессе фальцевания, придают кровле дополнительную прочность и выразительность. Применяется на кровлях с уклоном не менее 30%.

Оцинкованная кровельная сталь, одно из наиболее популярных кровельных покрытий, от обычной холоднокатаной стали отличается наличием тонкого антикоррозионного покрытия, слоя цинка толщиной около 0,2 мм, значительно увеличивающего срок эксплуатации материала.

Основные параметры оцинкованной кровельной стали:

длина до 2,5 м;
ширина — 0,8 -1,25 м;
толщина — 0,5 — 1 мм.

Оптимальным вариантом для получения качественной оцинкованной стали считается использование стального листового проката марки СТ 08ПС, где аббревиатура ПС означает сталь полуспокойную (металлургический термин, означающий сталь, содержащую в своем составе некоторый процент закиси железа, что обуславливает выделение газов, без «кипения», из стали при ее затвердевании после разливки).

Горячекатанная заготовка, используемая для получения оцинкованного листа, протравливается кислотой для удаления окалины с ее поверхности и методом холодного проката доводится до необходимой толщины. Для придания заготовке необходимых прочностных характеристик, ее обжигают на специальной станине.

Затем металл погружается в ванны с расплавом на основе цинка, состав которого и определяет главное свойство будущего оцинкованного листа – высокую устойчивость к разрушающему воздействию коррозии.

Для оцинковки используют цинк марок ЦО и Ц1 (иногда Ц2). Их применение продиктовано требованиями ГОСТа.

На что обращать внимание при выборе материала для фальцевой кровли?

Правильный выбор материала – основное требование, соблюдая которой можно выполнить качественный монтаж фальцевой кровли из оцинкованной стали. Наличие дефектов в материале может привести к значительному снижению срока службы кровельного покрытия. Поэтому, при покупке материала следует обратить внимание на:

наличие/ отсутствие растрескиваний на поверхности проката;
цинковое покрытие должно быть чистым и равномерным;
лист металла должен быть без «рваных» кромок;
сплошное цинковое покрытие не должно быть нарушено наплывами, темными точками, различными крупинками, неравномерностью кристаллизации цинка, различного рода шероховатостями и царапинами и прочими дефектами подобного рода.

Минимальная толщина материала для устройства кровельного полотна должна составлять 0,5 мм, для устройства свесов и скатов не менее 0,7 мм.

Картины и фальцы

Фальцевая кровля сплошным покрытием закрывает всю длину ската крыши, где отдельные листы фальцевым замком соединяются в «картины», а последние, в свою очередь, соединяются друг с другом. Что же обозначают такие выражения, как «картина» и «фальц»?

Картина – лист кровельной стали, края которого подготовлены для фальцевого соединения.

Фальц — вид шва, образующийся при соединении листов металлического кровельного материала. Фальцы по форме делятся на стоячие и лежачие, а по плотности — на одинарные и двойные. Лежачие фальцы используют для горизонтального соединения листов кровли, располагаемых вдоль стока воды с крыши. Стоячие — для скрепления вертикальных (боковых) полос кровельного материала, скрепления картин на коньках и ребрах.

При уклонах менее кровли 60 % лежачие фальцы в кровлях из листовой стали выполняют двойными и заделывают герметиком. Величину отгиба картин для устройства лежачих фальцев принимают 15 мм, стоячих фальцев — 20 мм для одной и 35 мм для другой, смежной с ней картины.

В ендовах фальцы одного ската должны быть на тех же уровнях, что и фальцы второго ската

Фальцы выполняют (закатывают) вручную специальным инструментом или более современным способом — электромеханическими закаточными устройствами. Самозащелкивающиеся фальцы герметично соединяют листы кровли без применения инструмента. Но самым надежным считают двойной стоячий фальц.

Современное оборудование для закатки фальцев позволяет делать картины любой формы: конусные, радиусные и другие, поэтому монтаж фальцевой кровли можно выполнять на крышах разной конфигурации. При этом фальцевый шов может иметь толщину 5 мм и высоту 30-70 мм в зависимости от уклона крыши.

Монтаж фальцевой кровли. Поэтапная инструкция

Монтаж фальцевой кровли из оцинкованной стали начинают с создания прочного и ровного каркаса. Его выполняют в виде обрешетки из деревянных брусьев размерами 50х50 мм с шагом не более 200 мм и досок шириной 120-140 и толщиной 50 мм, укладываемых через каждые четыре бруска с шагом 1390 мм (в местах укладки лежачих фальцев стыкуемых картин). При этом разжелобки, ендовы и карнизные свесы покрывают сплошным дощатым настилом.

Параллельно подготавливаются картины. Вдоль кромок кровельных листов отгибаются фальцы. Кровельные листы можно заранее соединить между собой по короткой стороне лежачим фальцем. Фальцы загибаются в сторону уклона крыши. В таком случае картина будет состоять из нескольких кровельных листов. Разрезаются стальные листы ножницами или гильотиной, но ни в коем случае не болгаркой.

Если покрываются невысокие кровли, то заготовку картины можно сделать для всей длины ската.

Следующим этапом, продолжающим монтаж фальцевой кровли, идет установка картин карнизных свесов. Затем устанавливают настенные желоба и покрывают разжелобки. И только после этого картины рядового покрытия поднимают на крышу и настилают на обрешетку, надежно стыкуя друг с другом сначала по коротким сторонам лежачим фальцем, а затем по длинным сторонам стоячим фальцем.

Монтаж фальцевой кровли не предусматривает крепление сквозь лист металла, поэтому крыша получается без технологических отверстий. К обрешетке картины крепят кляммерами — полосками кровельной стали шириной 50 мм и длиной 150 мм, один конец которых заводят в фальц, а другой прибивают к брускам обрешетки. Это удобно, если ширина листов, из которых собирают картину, составляет 50-60 см. Самый распространенный размер оцинкованного листа — 1 х 2 м, поэтому его разрезают вдоль на две равные полосы, размером 0,5 х 2м. Шаг крепления кляммеров – 0,5 — 0,7 м.

На свесах элементы кровли прикрепляют к Т-образным костылям, прибиваемым к дощатому настилу с шагом не более 70 см и с вылетом за край дощатого настила на 12 см. Укладку картин на костыли производят от осей воронок к водоразделу, соединяя стык по водоразделу двойным лежачим фальцем.

Водосточные трубы навешивают на стены зданий, используя передвижные леса или механические вышки после окончания работ по устройству кровли. К стенам их крепят с помощью штырей и хомутов так, чтобы зазор между стеной и трубой был не менее 120 мм.

Монтаж фальцевой кровли: состав работ

Устройство стропильной системы, стальной или деревянной;
Антисептирование и огнезащита стропильных конструкций;
Монтаж утепления, паро- и гидроизоляции (в случае монтажа мансардной кровли);
Монтаж обрешетки (контробрешетки);
Монтаж покрытия фальцевой кровли с установкой коньков, устройством ендов примыканий к вертикальным стенам и дымовым трубам;
Монтаж карнизных желобов и свесов, приконьковых и прикарнизных продухов, покрытий парапетов, отливов;
Монтаж страховочного реллинга, установку ограждения, водосливной системы;
Установка слуховых и мансардных окон, ходовых трапов, системы снегозадержания;
Подшивка карнизных свесов.

Монтаж фальцевой кровли из рулонного материала

Выполняя ремонт или устраивая кровлю заново для производственных, административных либо многоэтажных жилых зданий, стоит обратить внимание на фальцевые кровли из рулонных материалов: оцинкованной стали (в том числе и с цветным покрытием) или из цветных металлов (меди, титан-цинка, алюминия).

Из рулонов оцинкованной (в рассматриваемом примере) стали механизированным способом нарезаются заготовки, картины, шириной до 625 мм и длиной не менее длины ската крыши.

Затем на фальцепрокатном станке отгибаются кромки для последующего соединения между собой двойным фальцем. Само соединение производится с помощью специального ручного инструмента или закаточных машин. Дополнительно фальц может быть герметизирован мастикой.

Следует отметить, что монтаж фальцевой кровли рулонного типа отличается не каким-то новым способом крепления кровельных картин между собой «в фальц», а использованием технологии, позволяющей резко сократить количество стыков в кровельном покрытии, обеспечивая высокую герметичность и ускоряя процесс монтажа.

Качественный и профессиональный монтаж фальцевой кровли позволит ей безаварийно служить до 25-30 лет, создавая в доме уютную атмосферу и придавая привлекательный вид самому домостроению.

Как заказать услугу?

Заказать услугу, рассчитать стоимость работ или уточнить дополнительную информацию вы можете:

оставив заявку на сайте, через форму обратной связи «»,

позвонив нам по контактному телефону 8 (495) 669 31 74

или же написать нам на почту: info@bta.ru

Будем рады ответить на все интересующие вопросы!

Источник: http://bta.ru/montaj-faltsevoy-krovli/

Правила и требования к монтажу фальцевой кровли: популярные материалы

Сегодня расскажем об одной из разновидности кровельного покрытия, которая называется фальцевая кровля. Разберем технологию ее монтажа, а также предлагаемые для ее сооружения материалы. Разобравшись в полученной информации, Вы будете понимать что и в какой последовательности должны делать мастера, которым вы доверили крыть крышу собственного дома, приняв за основу фальцевую конструкцию.

Фальцевая кровля из медных картин На заметку! Картиной называют лист металла, с кромками, подготовленными для фальцевого соединения.

Материалы для сооружения фальцевой кровли

Начнем с того, что эта разновидность кровельной конструкции относится к категории «металлической». Для ее сооружения требуется листовой металл. Какой именно, можно выбирать из следующих предложений на рынке:

Оцинкованные листы. Самый простой и недорогой вариант. Еще совсем недавно использовали стальные листы без какого-либо покрытия, которые уже после сборки на крыше окрашивали. Сегодня производители предлагают листы с полимерным покрытием. Во всех случаях срок эксплуатации такой крыши составлял не менее 50 лет.
Алюминиевые листы. Материал легкий и пластичный. Его характеризуют хорошие прочностные характеристики, простота монтажа и срок службы не меньше 70 лет.
Медь. По всем показателям это один из самых лучших кровельных материалов с одним серьезным недостатком – высокая цена. Срок службы – 150 лет.
Цинк-титановый материал. Появился на рынке относительно недавно, но уже прочно занял свою нишу. По характеристикам превосходит алюминий и сталь, но чуть хуже, чем медь. Срок эксплуатации 100-120 лет. Сегодня многие застройщики обращают внимание именно на него, собираясь сооружать металлическую фальцевую кровлю.

Фальцевая кровля из цинко-титановых картин

Конструктивные особенности

Теперь переходим непосредственно к самой фальцевой крыше. Что она собой представляет. Состоит она из картин или фальц-панелей – это металлические листы, уложенные на обрешетку, скрепляемые между собой фальцами. Именно поэтому данный тип кровли и получил свое название.

Что такое фальц. Это один из видов пазогребневого соединения листов, по-другому шов. Есть две его разновидности: стоячий и лежачий. Чтобы вы поняли, о чем идет речь, посмотрите фото ниже. Сразу надо оговориться, что такой стык является и прочным, и герметичным. Но считается, что двойной стоячий фальц – самый герметичный и надежный.

Фальцевое соединение – два вида На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проведения кровельных работ любой сложности под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Добавим, что внутрь фальцового соединения можно заложить герметик или специальную уплотнительную ленту ПСУЛ. Если эти материалы используют, то фальцевое покрытие можно укладывать на крыши с углом наклона скатов от 3° до 7°. Но надо отметить и тот факт, что герметики и ленты спасут крышу от дождя. Что касается таящего снега, то здесь гарантий никто не даст. Поэтому рекомендуется использовать эту конструкцию на крышах с уклоном не меньше 7°, лучше не меньше 15°.

Теперь о картинах. Есть три варианта их приобрести:

купить готовые, благо рынок такие изделия предлагает;
приобрести металлические листы, которые на стройплощадке мастера пропустят через гибочную машинку;
приобрести рулонный материал, из которого мастера сделают картины требуемой длины.

Первый вариант удобен, но у него есть один минус – готовые картины могут не соответствовать конфигурации и размерам стропильной системы. Отсюда большие отходы. Второй вариант – экономически выгоден, но у листов ограничения по длине. Придется короткие картины собирать вдоль ската, а это поперечные стыки. И чем шире скат, тем больше стыков. Третий вариант определенно лучше двух первых.

Фальцевая крыша с поперечными стыками

Что касается готовых фальц-панелей, то сегодня производители предлагают их с самозащелкивающими фальцами. Их два вида: защелка обычная и клик-фальц. Второй лучше, у него высота гребня 30 см, что уже гарантирует непротекаемость стыка. Но в любом случае даже такой герметичный шов лучше дополнять герметиком или ПСУЛ лентой.

И еще один момент. Картины делятся на два типа: стартовые и рядовые. Отличаются они тем, что у стартовой разновидности одинаковые загнутые с двух сторон края. Загнуты они внутрь. У рядовых один конец загнут внутрь, противоположный загнут в виде защелки. На фото ниже показана рядовая панель.

Рядовая картина для фальцевой крыши

Именно со стартовой фальц-панели начинается монтаж фальцевой кровли. Их укладывают по края кровельной конструкции вдоль фронтона. Именно поэтому они и называются стартовыми. А уже к ним крепятся рядовые элементы.

Это может быть интересно! В статье по следующей ссылке читайте про особенности материала и монтажа мягкой кровли.

Правила монтажа фальц-панелей

Надо сразу оговориться, что фальцевое покрытие кровли укладывается или на сплошную, или на разряженную обрешетку. В последнем случае лучше использовать шаг укладки элементов обрешетки не больше 20 см. Этот параметр выбран не зря. При таком расстоянии между досками человек ногой всегда будет наступать сразу на две доски, чтобы не проломить кровельный материал между ними.

Но по краям кровельной конструкции: у свеса и на участке ендовы, обязательно укладывают сплошную обрешетку. Ширина сплошного настила – не менее 70 см. В качестве обрешетки используют доски толщиною 25 мм и шириною 100 мм.

И еще один момент. К примеру, производители цинко-титановой кровли рекомендуют укладывать ее только на сплошную обрешетку. То есть, приобретая кровельный материал у производителей, обязательно ознакомьтесь с инструкцией по укладке, а также изучите рекомендации.

Обрешетка под фальцевое покрытие

Последовательность проведения монтажных операций

Если обрешетка готова, можно переходить к монтажу:

По свесу устанавливают капельник. Это доборный элемент, изготовленный из того же материала, что и фальц-панели. Он закрывает собой последний нижний элемент обрешетки и часть вертикального участка между обрешеткой и лобовой доской, установленной между стропилами. Назначение капельника – чтобы осадки не проникали под кровельную конструкцию.
Если в системе кровли будут использоваться подвесные водостоки, то на этом этапе монтажа надо установить под желоба кронштейны, которые крепятся к обрешетке. Но чтобы картины не пошли волнами, кронштейны утапливают в обрешетку, для чего в последних делают канавки.

Кронштейны под водосток, утопленные в обрешетке, и капельник

Необходимо усилить и сам свес. Поэтому вдоль него укладывают по обрешетке оцинкованные полосы листового металла шириною 30-40 см. Уложить их надо так, чтобы полосы сами сформировали свой свес шириною 5 см. Крепятся усиливающие элементы к обрешетке кровельными гвоздями.
Дополнительно усиливают свес и с нижней стороны. Просто к стропилам прибивают костыли, изготовленные из стальной полосы толщиною 5 мм или из профилированного уголка. Костыли устанавливают так, чтобы они подпирали свес крыши. Эти изделия продаются в готовом виде.

Костыли для усиления свеса фальцевой крыши Это может быть интересно! В статье по следующей ссылке читайте про цену фальцевой кровли за м2.

Устанавливают стартовую панель. Ее крепят к обрешетке кляйммерами сразу с двух сторон. Шаг крепления 40-50 см. Важно – крепежное изделие должно точно повторять изгибы полок фальцевых панелей.
Рядом со стартовой картиной укладывают рядовую, надевая зажим на изогнутый край. Производят обжим фальца, а с противоположной стороны устанавливают кляйммеры и крепят их к обрешетке. Сегодня производители предлагают картины, в которых противоположная сторона от зажима имеет дополнительную горизонтальную полку. Она располагается в самом низу панели, и именно ею последняя упирается в обрешетку. На этой полке сделаны пазовые отверстия. Через них картину крепят к обрешетке обычными саморезами по дереву. То есть, нет необходимости покупать и использовать кляйммеры.
Последнюю рядовую картину укладывают у фронтона, подрезают по ширине, чтобы не выступала за пределы кровли. Оставляется небольшой участок, который загибают вверх. Этот отгиб используют для крепления картины к обрешетке. Здесь используют кляйммеры. Впоследствии край крыши закроют фронтонной планкой.

Обжим фальца ручной рамкой

Что касается фальцевого соединения кровли. Для этого используют два вида обжимных рамок ручного действия. Первая используется для закрытия горизонтального замка. Вторая для закрытия двойного фальца. Процесс начинают снизу крыши, постепенно перемещаясь вверх. Зажимают фальц равномерно, не оставляя необжатых участков. Сегодня в арсенале мастеров есть электрические обжимные машинки. Это оптимальный вариант для гарантированного качества зажима. С ее помощью за один проход закрывается двойной фальц.

Электрическая фальцезакаточная машинка для обжима фальца

Важный момент. Крепление картин саморезами производят с небольшим недокручиванием крепежных изделий. То есть сначала саморез вкручивают до упора, а затем на четверть оборота его расслабляют. Делается это для того, чтобы металлические картины могли немного смещаться относительно обрешетки за счет теплового расширения металла, что актуально в летнюю жару. Это даст возможность фальцевой кровле не покоробиться.

Как правильно провести монтаж фальцевой крыши, посмотрите в следующем видео:

Это может быть интересно! В статье по следующей ссылке читайте про дом с прозрачными стенами на скалистых берегах.

Заключение по теме

Устройство фальцовой кровли позволяет создать на крыше герметичную кровельную конструкцию. При этом металл прекрасно справляется с природными нагрузками, отсюда и длительный срок эксплуатации. Но необходимо обозначить, что самая важная составляющая качества конечного результата – точное соблюдение правил и требований монтажного процесса и последовательности выполнения операций.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/pravila-i-trebovaniya-k-montazhu-faltsevoy-krovli/

Фальцевая кровля — профессиональный монтаж от компании Спец.Кровля

Каким бы прочным и выносливым ни был материал, надежность готового покрытия крыши будет зависеть от качества присоединения отдельных элементов. Сегодня чрезвычайно популярна кровля фальцевая, при укладке которой используется особый тип крепления.

Фальц кровля – это сплошное покрытие, уложенное по всей длине ската. Ее отдельные элементы, фальц-панели или картины, соединены между собой специальными элементами – фальцами.

Фальц-панели представляют собой металлические листы, боковые кромки которых специально подготовлены под этот тип соединения.

Для изготовления металлической фальцевой кровли можно использовать готовые картины (0,555х8 м) или кровельный металл в рулонах. В последнем случае используется специальное кромкогибочное оборудование, которое устанавливают прямо на месте монтажа. Изготовленные панели-картины могут иметь фальцы разной формы, одинарные или двойные, разную длину. В любом случае их прокатывают за один проход.

Металл для фальцованой крыши может быть практически любого типа:

медь;
алюминий;
сталь;
сплавы цинка и титана.

Виды фальцевания кровли

Металлические листы имеют склонность к терморасширению, что может создать определенные осложнения при соединении. Проникновение воды в кровельный пирог можно предотвратить, уложив на обрешетку под фальцевую кровлю однородный водонепроницаемый слой. Однако добиться жесткого соединения из-за изменения линейных размеров будет невозможно. В этом случае в месте сопряжения возникает напряжение, которое приводит к возможным значительным деформациям.

Единственным надежным вариантом механического соединения специалисты считают использование особого способа – фальцевания. Кстати, слово «фальц» имеет немецкое происхождение и означает в переводе «желоб» либо «паз». Он предполагает соединение краев смежных картин, которые согнуты специальным образом. Вдоль них при этом образуются желобки, которые служат для отведения воды.

Фальцевые соединения классифицируют по двум параметрам:

внешний вид: лежачий, стоячий либо угловой фальц;
степень уплотнения: 1. фальц одинарный, 2. двойной фальц.

Основные виды стоячих фальцев

Одинарный. Это простейший способ соединения, который используют при наклоне фальцевой крыши от 10°.
Угловой. Особая Г-образная форма создает объем и обепечивает соединению эффектный внешний вид, поэтому его используют преимущественно на «видных» поверхностях, имеющих большую площадь: фасад, при уклоне фальцевой кровли больше 25° и т. п.
Двойной. Это соединение сложнее. Его выполняют в два шага: сначала создают угловой фальц и загибают его под прямым углом. Фальцепрокатное оборудование нового поколения позволяет получать двойной фальцевый шов и на технически сложных для обработки сегментах крыши. На малых уклонах их лучше пропаивать. Поперечное терморасширение происходит главным образом в основании фальца, поэтому там необходимо предусмотреть зазор до 5 мм.

Двойной фальц защищает конструкцию от воздействия осадков, а также тающего снега, однако от стоячей воды не спасает и он.

Именно поэтому согласно СНиП кровля фальцевая должна иметь угол наклона не меньше 10°.

Преимущества и недостатки

Кровля фальцевая, как и любая другая, имеет свои преимущества:

плоскость покрытия крыши, собранная из картин на двойные фальцы, представляет собой цельный лист, имеющий гладкую поверхность, с которой беспрепятственно сходит вода от осадков и снег;
небольшой вес, что позволяет не усиливать несущую конструкция и снизить таким образом затраты;
такую крышу можно эксплуатировать достаточно долго – более 50 лет, учитывая высокую антикоррозийную устойчивость покрытия;
высокая влагостойкость, которая объясняется надежностью фальцевого замка и минимальным количеством отверстий под крепления. Такой уровень герметичности исключает возможные протечки;
простой монтаж для крыши любой сложности, с которым можно справиться своими руками при наличии самозащелкивающегося замка;
отходы при работе с материалом – минимальные. К примеру, неиспользуемые обрезки такого дорогого материала, как медь, образовавшиеся при монтаже фальцевой кровли, можно переставить на другие участки. Более того, в отличие, скажем, металлочерепицы, для такого покрытия не нужны комплектующие. Таким образом, оно значительно экономичнее;
технология устройства фальцевой кровли подходит для скатов любой длины как коротких, так и длинных.

У фальцованной кровли имеются и недостатки. Среди наиболее важных отметим:

укладку дополнительного слоя звукоизоляции, который погасит шум от капель дождя и т. п.;
обязательная установка молниеотвода, минимизирующего опасность влияния статического электричества, которое накапливается покрытием крыши;
необходимость качественного и дорогостоящего инструмента.

Инструкция по монтажу

Как же происходит монтаж фальц-панелей, как их грамотно соединить, чтобы обеспечить долговечность и прочность покрытию крыши? Технологическая карта на устройство металлической кровли предполагает последовательное выполнение нескольких этапов:

Изготавливают листы, которые специально подготовлены под фальцевание. Данный процесс осуществляют в производственных условиях на заказ по индивидуальным размерам. Это позволяет получить максимальную точность при устройстве фальцованной крыши. Параллельно с панелями заказывают также фасонные элементы, к примеру, свесы или коньки и другое.

Присоединяют металлические листы с помощью специального инструмента либо нажатием для самозащелкивающихся фальцев.
Крепят их к обрешетке. Используют для этого узкие полоски из того же материала, как и листы – «кляммеры». Один конец крепежа в процессе изгибания заводится в фальц, второй – фиксируется к элементу обрешетки.

Для крепления используют два различных типа кляммеров:

жесткие. Зафиксированная на них картина остается неподвижной относительно основания. Их используют на любом скате, при этом расположение жестких кляммеров зависит от угла наклона крыши;
плавающие. Их применяют в основном для скатов длиной свыше 10 м. Металлические листы при температурных колебаниях расширяются и сжимаются и жесткий кляммер может вызвать значительную деформацию. Что же касается плавающего, то запаса свободного хода этого крепежа достаточно, чтобы избежать подобных осложнений.

↑

Источник: https://spec-krovlya.ru/services/falcevaya-krovlya/

Монтаж фальцевой кровли своими руками. инструкция

Фальцевая кровля состоит из оцинкованной и рулонной стали, либо цветных металлов и стали с особым покрытием на основе полимеров. Собственное название она обрела из-за соединения ее листов фальцевым способом, т.е. крепление между собой выполняется без гвоздей, шурупов и остальных устройств. В итоге выходит совершенное и герметичное покрытие для крыши. Для транспортировки и перевозки листов используют грузовой транспорт.

При разгрузке все листы нужно переносить по одному и в строго вертикальном положении. Дабы поднять их на крышу используют лестницу, стремянку, либо брусья и доски, которые ставят между землей и кровлей.

Самый маленький возможный уклон скатов чтобы покрыть крышу – 7°, но хороший считается 14°. Ставится и жестко особый шаг каркаса, он равён 40 сантиметрам, но не больше. Резка металла выполняется на земле при помощи ножниц для работы с металлом. Фальцевая кровля может выпускаться на непрерывный и разреженной обрешетке.

Для установки вам потребуются: молоток, кровельные рамки, киянка, ножницы для работы с металлом, клещи и кровельные оправки. Рассмотрим пошаговую установку и монтаж фальцевой кровли.

Инструкция по процессу установки фальцевой кровли собственными руками

Установка и монтаж фальцевой кровли начинается с карнизных реек. Они крепится специализированными самосверлящими шурупами для кровли с конкретным шагом (40 см). После этого необходимо расстелить звукоизоляционную ленту под каждым листом. При этом край ленты сверху и снизу обязан быть на втором уровне обрешетки.

Крепление листов

Начинать монтаж и установку возможно с любого края крыши. Хотя изготовители отдельных листов предусмотрели их крепление только с правой стороны — налево. Первый лист необходимо ложить с выносом в 10 см над карнизами. Если у определенных листов есть нижний изгиб, то они будут упираться ими в карниз. Края листов можно загнуть и после того как произошла установка. Лист необходимо как можно более точнее и ровно установить по горизонтали и вертикали. Дальше нужно приступить к его креплению. Между листом и карнизом в первую очередь обязан быть прямой угол. Вы очень легко можете его определить с помощью большого угольника.

Правильно уложенный первый лист – это залог удачной установки и следующих листов.

Существует два основных типа крепления листов: с помощью специализированных зажимов и шурупов. Во время покупки листов на отдельных из них, в зависимости от изготовителя, есть отверстия, в которые можно вкручивать самосверлящие шурупы. Они перекрываются следующими листами, края у которых гнут. Однако, если отверстий нет, можно применять кляммер для фальцевой кровли. Такие замочные соединения могут быть очень разными.

С помощью зажимов лист будет закрепляться так: первоначально зажимные кляммеры прикрепляют гвоздками к стропильной ноге на фронтоне, дальше противоположные кончики зажимов необходимо загнуть таким образом, чтобы они надежно и прочно держали лист. Потом для крепежа с другой стороны листа также используют зажимы, только небольшого размера. Шаг между всеми креплениями – 60 см.

Установка дальнейших листов

Второй лист необходимо устанавливать таким образом, чтобы его продольная кромка ровно легла сверху кромки первоначального листа. Кончики второго листа прикрепляют также, как первого – специализированными зажимами. Этим способом необходимо установить все листы металла один на один.

Дальше, с помощью строительных щипцов (рамка для закрытия фальца) для одинарного и двойного загиба кромки листа стяните все стыки между собой. Стыковку необходимо делать до карниза. Начала листа, которые выходят за карниз не объединяют двойным соединением на замковой основе, т.к. они в дальнейшем будут загибаться под карниз.

По аналогичному принципу делайте стыковку всех оставшихся.

Изгиб края листов

Края всех листов над карнизом нужно загнуть под карнизную рейку, для более точной герметичности. Для подобной цели примените инструмент для фальцевой кровли: щипчики и строительные ножницы для работы с металлом. С помощью ножниц разрежьте края листов над карнизом напротив их стыковочного шва, и руками загните под карнизную рейку. При помощи щипцов сожмите листы по самому центру перегиба. Таким образом вы создаёте герметичное соединение, через которое на чердачный этаж не проберётся воздух, разные насекомые и птицы. Оставшаяся кромка листов по краешку крыши обрезается.

Если есть ендовы

Для оформления и установки ендовы применяется специализированный профиль. Вы можете заблаговременно его приобрести либо подготовить металлический лист конкретной ширины. Лист монтируется на стыковочное место и прочно крепится шурупами. Потом на конце листа проводят линии, которые идут параллельно карнизам, но на 5 см расстоянии от них. По таким линиям исполняют разрез, и кончики листа ендовы гнут под карнизную полосу. Точно также проводят по листу две параллельные линии сверху – вниз на расстоянии равном 20 см один от одного. Дальше по этим линиям будут отрезать листы для кровли.

Резка листов

Дабы точно и правильно определить угол резки листов, применяют треугольный шаблон. Обрезанные листы монтируются до конька и фиксируются шурупами. Так ставится кровля с двух сторон от ендовы. Если вы желаете избежать крепления листов с помощью шурупов, примените заблаговременно подготовленный лист ендовы с загнутыми кроями по бокам, а после сделать такое же соединение замок, как и на кровле дома по каркасной технологии.

Установка конька

Для установки конька используются специализированные коньковые накладки. Их кромки уже загнуты. Собственными кромками они закрепляются с листами, после этого выполняется уже обыкновенное соединение замок с обеих сторон. Конек при этом разрешено делать вентилируемым либо невентилируемым. Наш совет — выбор сделайте в пользу вентилирования, так как в таком случае вы избежите добавочных работ по будущей установке аэраторов для кровли.

Вариантов фальцевого кровельного покрытия и ее установки очень много. Какой будете использовать вы – узнаете уже после приобретения. В наше время в продаже существует очень много покрытий с автоматизированными замками. Это существенно облегчает весь монтажный процесс и установки. Если стоячие фальцевые соединения вам не подойдут, вы можете всегда их сделать лежачими, для этого просто пригните их к поверхности.

Хороший и хороший монтаж черепицы металлической прибавит вашей крыше внешний красивый вид и поможет вам избежать разных негативных компонентов в дальнейшем.

Монтаж фальцевой кровли краткий обзор

Источник: http://pos-art.ru/dacha/montazh-falcevoj-krovli-svoimi-rukami-instrukcija.html
