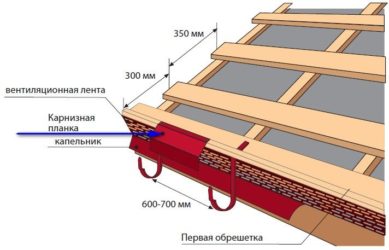

Крепление карнизной планки к обрешетке ската крыши

Карнизные планки для гибкой черепицы — Кровля и крыша

Любая скатная кровля из гибкой черепицы должна быть оформлена посредством металлических планок: примыкания, карнизных и торцевых. Каждый уважающий себя производитель современных кровельных материалов выпускает комплектующие, обладающие «фирменным» наименованием, однако назначение таких элементов одинаково. Доборные элементы могут быть как стандартными, так и индивидуальными. Использование кровельных планок целесообразно на кровлях, обладающих скатным уклоном не менее тридцати градусов.

Предназначение

Карнизные планки или капельники монтируются на кровельный карниз, закрывая лобовую доску из древесины и опорную часть стропильной системы. Служат для защиты закрываемых элементов от воздействия влаги и перенаправляют водяные потоки в водосточные желоба.

Торцевые или фронтонные планки монтируются на кровельные фронтоны и служат защитой торцевых частей крыши от ветра и снега, а также отводят водяные потоки от карнизной подшивки.

Установка капельника (слева) и ветровой планки (справа) для мягкой кровли

Планки или накладки примыкания монтируются в места соединения кровли и вертикальных поверхностей. Защищают от скоплений пыли и мусора в точках примыканий, а также способствуют беспрепятственному сливу воды.

Кроме того, к доборным элементам планочного типа может быть отнесён коньковый вентилятор или аэратор, основной функцией которого является устройство конька вентилируемого типа при монтаже кровель из гибкого черепичного покрытия. Индивидуальные доборные элементы для кровли из гибкой черепицы могут быть представлены цокольными планками, изготовленными по размерам заказчика.

Элементы гибкой черепицы

К доборным элементам и комплектующим, используемым в процессе обустройства кровельного покрытия из гибкой черепицы относятся: металлические планки, металлические или пластиковые снегозадержатели, коньковый аэратор, вентиляционные системы. Индивидуальные кровельные элементы из металла могут быть представлены флюгарками, дымниками, колпаками, отливами, парапетами и цокольными планками.

Торцевая (ветровая) планка

Ветровая или торцевая планка для гибкого черепичного покрытия устанавливается на подкладочный ковёр по направлению от конька в сторону карнизного свеса. Поверх планки производится монтаж гибкая черепица.

Фото торцевой (фронтонной) планки для гибкой черепицы

Планка препятствует задуванию осадков под черепичное покрытие и способствует дополнительной гидроизоляции стыков кровельного покрытия и кровельного торца. Представлена оцинкованным металлом с нанесением полимерного покрытия в тон кровли. Стандартные размеры составляют 10 х 2,5 х 13 х 1,5 см с длиной два метра.

Карнизная планка (капельник)

Устанавливается до выполнения монтажа кровельного покрытия на карнизные свесы, по обрешётке нижнего края кровли. Представлена оцинкованным металлом с полимерным покрытием, толщина которого составляет 0,45 мм. Стандартные размеры составляют 10 х 6,5 см с загибом в 1 см и длиной два метра.

Фото карнизной планки (капельника) под гибкую черепицу

Примыкание к стене

Монтируется в условиях прямых или обратных кровельных изломов, в точках смыкания кровельного покрытия и стен или дымовых труб. В точке излома одна часть планки располагается под верхним кровельным листом, а другая – поверх нижнего кровельного листа. Способствует надёжной герметизации соединений. Различаются верхняя и нижняя планки примыкания. Стандартные размеры составляют 2 х 4,5 х 1,5 х 1 см с длиной два метра.

Технология установки примыкания к сетен для мягкой кровли

Расчёт материала

Стандартная длина выпускаемых различными производителями кровельных доборных элементов в виде планок составляет два метра. Чтобы правильно подсчитать необходимое количество всех необходимых в процессе монтажа планок необходимо выполнить следующие расчёты:

• в зависимости от категории доборного элемента требуется сложить все длины тех сторон кровельных скатов, где их монтаж необходим в соответствии с технологическими стандартами;

• полученную сумму длин требуется разделить в соответствии с нахлестом в десять сантиметров на 1,9;

• для расчёта количества материала для обустройства нижней ендовы необходимо разделить полученный результат на 1,7 с нахлестом в тридцать сантиметров.

Для крепления всех доборных элементов необходимо использовать исключительно рекомендуемые производителем метизы. Закрепление коньковой планки выполняется посредством специальных коньковых саморезов, выдерживая стандартный шаг. При закреплении доборных элементов используются специальные кровельные гвозди, оптимальный размер которых составляет 30 х 10 х 2,5 мм.

Карнизные и торцевые планки крепятся к основанию посредством специальных оцинкованных гвоздей или нержавеющих, с потайным типом головки, саморезов с расстоянием – 12-15 сантиметров двумя рядами и в шахматном порядке. При устройстве карнизных планок выполняется нахлест 3-5 сантиметров.

Источник: https://krovlyaikrysha.ru/karniznyie-planki-dlya-gibkoy-cherepitsyi.html

Устройство карниза на кровле из профнастила. Установка карнизной планки, капельника и водосточного желоба

В любом доме крыша — это одна из самых сложных конструкций. Она включает в себя множество взаимосвязанных деталей. Каждое покрытие делается с обязательным выступом от внешних стен здания. Выходящая часть кровли за границы фасада дома именуется как свес крыши. Свесы по своему устройству бывают карнизными и фронтонными. Скосы карнизов выступают за пределы здания сбоку, а фронтонные – выходят со стороны фасада дома с двускатной крышей. В этой статье мы рассмотрим устройство карниза на кровле из профнастила.

Кроме кровельного настила, при устройстве крыши и скосов существенными элементами являются такие, как система водостока, обрешетка, карнизная планка, капельник и некоторые другие детали. Рассмотрим более подробно о назначении каждого из этих элементов.

Виды капельников и их функции

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

• карнизные;
• фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая –  направляет воду в желоб) равняется около 120 градусов.

До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

Установка капельника для кровли из профнастила

При монтаже этого изделия необходимо прислушаться к советам профессиональных кровельщиков:

• Крепление карнизного капельника нужно проводить после того, как сделана обрешетка крыши. Элементы крепятся при помощи саморезов с шагом в 25-35 мм.
• Монтаж фронтонных капельников делается после укладки профнастила, при этом устанавливают их снизу вверх, перекрывая предыдущий.
• Производить крепление этих деталей нужно с учетом того, чтобы вентиляционный промежуток не был закрыт панелью.

Монтаж карнизной планки

Одним из доборных изделий, необходимых для образования пересечения кровли со стенами дома, является карнизная планка. Эта деталь предохраняет деревянные конструкции от осадков, и в то же время придает зданию завершенный вид.

В сущности, эти планки с изгибом необходимы для защиты подкровельного пространства и закрывают вертикальную часть карниза. Она фиксируется к карнизной доске или к торцам стропил и позволяет довершить свес крыши.

Все комплектующие изделия для крыши изготавливаются из такого же материала, что и профнастил, толщиной 0,5-0,9 мм. Он может быть оцинкованный или покрытый полимерным защитным слоем.

Крепление водосточного желоба

При устройстве крыши особое внимание нужно уделить отведению влаги, которое происходит через водосточные каналы. Основной целью этих стоков является предохранение стен дома, фундамента и отмостков от излишнего попадания осадков.

Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами. Водосток состоит из следующих элементов:

• желобов;
• труб водоотводящих;
• воронок;
• дополнительных деталей.

По материалу они распределяются на металлические и пластмассовые изделия. При выборе принадлежностей нужно иметь в виду, что пластиковые водостоки зимой очень хрупкие и не выдерживают больших нагрузок от снега.

Как правило, крепления для желобов устанавливают через каждый метр. А при установке водостоков, по нормам на каждые 10 м желобов ставится одна труба диаметром не менее 100 мм.

Если брать в расчет площадь крыши, то специалисты советуют каждый участок кровли в 100 м2 снабжать сливной трубой диаметром не менее 100 мм.

При выборе желоба нужно учитывать его форму и площадь стока, а отсюда –  его пропускную возможность.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

До того, как делать каркасный короб и «облицовывать» карниз крыши досками, нужно предварительно пропитать материал антисептическими и водостойкими растворами.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

• Нанесение обшивки по стропилам и кобылкам;
• Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.

Источник: https://stroyinsider.ru/ustrojstvo-karniza-na-krovle-iz-profnastila/

Устанавливаем карнизную планку для металлочерепицы

Монтаж крыши является самым важным и интересным видом строительных работ. Очень важно правильно расположить стропила и конёк, а окончательный монтаж кровли придаёт всему зданию привлекательный и законченный вид.

Это особенно относится к крышам из металлочерепицы, поскольку разнообразная яркая окраска и богатый внешний вид делают крышу заметной и лаконичной. Но заключительный штрих кровле придают доборные элементы, среди которых важное место занимают карнизные планки для выбранной металлочерепицы. Мы узнаем, для чего они нужны и как монтируются.

Для чего нужна карнизная планка?

Металлочерепица прочно завоевала свою нишу на рынке кровельных материалов, её довольно просто устанавливать даже неподготовленному человеку. В комплекте с черепицей продаётся определённый набор доборных элементов, к которым относятся:

• планка коньковая;
• планка примыкания;
• планка ветровая;
• планка карнизная.

Нам важно понять, что собой представляет карнизная планка, как и из чего она изготовлена, каковы её размеры и насколько долго она служит. Функционально этот элемент нужен для защиты от атмосферных осадков нижней доски обрешётки и вертикальной лобовой доски.

Карнизная планка для металлочерепицы является капельником, направляющим стекающую воду в жёлоб водостока. Влага минует деревянную лобовую доску, а верхняя часть карнизных планок не позволяет намочить обрешётку.

Изготовлена планка для металлочерепицы из того же металла, что и сам кровельный материал, и для долговечности имеет несколько слоёв покрытия, а именно:

• на лист наносится цинковое покрытие;
• для предотвращения ржавления наносится антикоррозионное покрытие;
• затем слой грунтовки для упрочнения окрасочного покрытия;
• покрытие из прочных полимерных красок;
• с обратной стороны листа наносится защитный лак.

Такое многослойное покрытие обеспечивает долгую службу карнизных планок. Что касается размеров, то они выпускаются длиной от 50 см до 200 см, с возможностью заказывать собственные размеры в нужных количествах.

Для того чтобы в дальнейшем правильно была произведена установка карнизной планки, нужно понять роль ещё одного доборного элемента. Им является L-планка, её роль в монтаже может быть важной, если вы захотите её использовать. Дело в том, что L-планка крепится на лобовую доску и служит не только для её защиты от осадков, но и как узел крепления отделки карниза.

У карнизной планки есть ещё одна особенность, которая не позволяет проникать влаге в подкровельное пространство при сильном боковом ветре. Все перечисленные функции этого неказистого с виду элемента кровельного покрытия позволяют причислить его к разряду совершенно необходимых при строительстве крыши деталей.

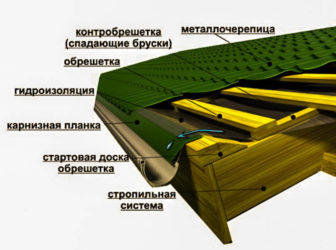

Особенности монтажа планок на карнизе крыши

У каждой работы есть определённая последовательность, которая позволит избежать ошибок и не даст расплачиваться за них в дальнейшем потерей качества выполнения задачи. Так же дело обстоит и с монтажом карнизной планки для металлочерепицы.

Наша задача — описать последовательность действий, чтобы не переделывать работу в дальнейшем. Порядок операций заключается в следующем.

1. Необходимо увязать всю стропильную систему свеса с лобовой вертикальной доской. Её тщательная подгонка и установка определяет дальнейшую работу. Крепится она уголками, потому что торцовое соединение не является достаточно прочным.
2. На следующем этапе работ устанавливается L-профиль, который защищает лобовую доску и служит опорой для облицовки карниза при заключительной его отделке.
3. Далее монтируем кронштейны водостока с учетом угла наклона для стока избыточной влаги.
4. Монтаж карнизных планок производится с нахлёстом не менее 5 см в сторону стока воды.
5. Нижняя часть планки должна попадать в желоб для нормального стока избыточной влаги.
6. Гидроизоляционная плёнка должна прилегать сверху к карнизной планке, но не выступать за габариты металлочерепицы. Это позволит конденсатной влаге стекать по желобу водостока, но не подвергать плёнку губительному солнечному излучению и ветровому воздействию.
7. Затем укладываются листы металлочерепицы. Они должны перекрывать верхнюю плоскость карнизной планки и обеспечивать беспрепятственный сток воды и талого снега в желоб.

Крепёж карнизной планки, как и других элементов кровельного покрытия, осуществляется с помощью шуруповёрта и саморезов с резиновыми прокладками.

Весь электрический инструмент и электроудлинители должны быть проверены и исправны.

Высотные работы проводятся в безветренную погоду и на исправных лестницах или лесах. При производстве кровельных работ не нужно забывать о чётком соблюдении технологической последовательности работ, потому что нарушение порядка операций ведёт к возникновению проблем в будущем.

Разрезы раскроенной карнизной планки должны быть защищены от коррозии специальными составами.

Также нужно производить работы в безветренную погоду, чтобы избежать травм и порчи кровельного материала. Необходима спецодежда и перчатки, а также при раскрое материала нужны защитные очки.

Зачастую при строительстве нужно просто сесть и немного подумать, затем обратиться за советом к мастерам своего дела — и решение придёт само собой, а самое важное заключается в мелких деталях.

Заключение

Мы рассказали вам о том, что незначительная карнизная планка для металлочерепицы на самом деле является очень значимым структурным элементом в строительстве кровли. В деле возведения собственного дома нет мелких элементов, важно абсолютно всё. И если сохранить любопытный взгляд и неподдельный интерес к процессу строительства, то можно приобрести не только бесценный опыт, но и удовольствие от возведения собственного дома.

Источник: https://stroicod.ru/element/karniz/ustanavlivaem-karniznuyu-planku.html

Подробный монтаж карнизной планки для кровли + устройство и принцип работы

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.

Функции карнизной планки

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

• Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
• Предотвращает попадание влаги под кровлю и во внутренние помещения;
• Придает завершенный привлекательный вид всей конструкции;

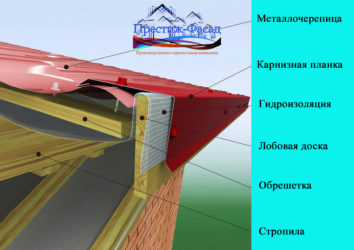

Схема в разрезе

Устройство и принцип работы

Карнизные планки формируют собой металлическую защитную грань с антикоррозийным покрытием, защищающим лобовую или карнизную доски от попадания на нее влаги.

Глядя сперва на крышу, может показаться, что этот продольный элемент подводится под края кровельного покрытия. На самом деле ее монтаж производится еще до укладки металлочерепицы или профнастила. Лишь после ее укрепления на лобовой или карнизной доске можно будет приступать к укладке облицовочных материалов.

Обычно, изготовленная из того же материала, что и облицовочное покрытие, она красится в аналогичный с ним цвет и защищает не только саму карнизную или лобовую доску от намокания, но и препятствуют попаданию воды в само подкровельное пространство.

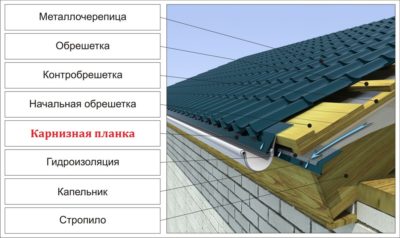

Устройство карниза

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

• Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
• Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
• Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;
2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Доборные элементы

Работа всех доборных элементов кровли в совокупности направлена на поддержание целостности кровли и увеличения срока ее службы. Отсутствие какого-либо элемента может хоть и незаметно, но крайне негативно сказаться на конструкции дома в целом.

Монтаж карнизной планки своими руками на видео ниже:

2017-02-10

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/karniznaja-planka.html

Монтаж карнизной планки металлочерепицы

Аккуратная и крепкая кровля из металлочерепицы не сможет выполнять присущие ей функции, если ее не изготовить по положенным правилам монтажа. Такая кровля не обойдется без монтажа планок кар низа и торца, водостоков, подложки. Несмотря на то что занимаемая площадь данных частей особо не значительная, они выполняют важную роль в получении невредимости крыши и предохранении ее от нарушений.

Почему же так важна карнизная планка для металлочерепицы

Функция карнизной планки – это предостережение проникновения осадков под и на лобовую доску. Эта планка является продольной частью кровли, которая приближена к краю маталлочерепицы. Однако это лишь зрительное восприятие потому, что в действительности представленная часть кровли собирают до того, как полностью покрыть крышу металлочерепицей.

Обычно карнизная планка для металлической черепицы исполнена в той же расцветке, как и все кровельное покрытие, в том числе и отдельные составляющие. Однако возможно встретить различия в цветовой палитре торцевой и карнизной планок, а еще капельников и водосточных труб.

Вовремя установленные планки предохранят от попадания атмосферных осадков под кровлю, а также придаст завершенный вид всей крыше.

Устанавливать фактически все составляющие необходимо лишь после окончательного монтажа металлочерепицы, кроме торцовой планки.

Строение и габариты карнизной планки для металлочерепицы

Планки для второстепенной защиты кровли изготовители изготавливают с листовой стали, что и саму металочерепицу.

Листовая поверхность для планок должна составлять от 0,4 до 0,5 сантиметра.

Для покрытия частей кровли используют полиэстер или пластизоль. Имеются покрытия, которые усеяны базальтовой крошкой. Они эксплуатируются, когда применяется композитная черепица.

Планка обязана в своем роде «присесть» на базу крыши. Ее обычные размеры от 0,5 метра до 60 сантиметров. Берется подходящий метраж и закрепляется так же, как и другие планки.

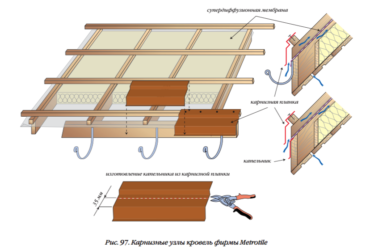

Устройство и установка металлочерепичной карнизной планки

Присоединение карнизных, торцевых планок и примыкания, осуществляется вслед за сборкой лобовой доски, которая удерживается на части торца стропильной системы оцинкованными гвоздями.

Сборка карнизной планки осуществляется проще, если поверхность лобовой доски ровная.

Как крепить эти элементы

Производится подшивка доской из шпона передней части основания поверхности. Можно использовать в этих работах профнастил. После этого к стене здания должен закрепляться опорный брус. Он нужен для второстепенной опоры при подшивке карнизного свисания. На систему водостока необходимо поставить кронштейны. Их можно закрепить как на ногах стропил или же на доске карниза. Вслед идет сбор самой карнизной планки. Ее нужно ставить на крепление водостока к карнизной или лобовой доске. Промежуток между саморезами не менее 30-35 см.

Когда эти работы завершены, следует начинать облицовку крыши представленным материалом. После этого необходимо собрать планки торца, водостоки, коньки и примыкающие планки.

Сборка торцевой планки

Торцевая планка является украшающей частью, также выполняемой функцией предостережения кровли от ветровых сил и влаги. Изначально нужно произвести гидроизоляцию поверхности, а потом начинать укладку торцевой планки.

Сборка торцевых планок металлической черепицы является частью окончательных работ. Она должна находиться выше обрешетки. При этом нужно, чтобы торцевая планка была поставлена ровно на высоту волны профильного листа. Возможный промежуток между саморезами от 0 до 40 см.

В случае если планка торца удерживается на основании из дерева, то ее крепление производиться шурупами. Планку крепят винтами вверху и по бокам. Вкручиваются они в гребень волны. Крепление нужно производить снизу вверх при использовании саморезов с промежутком 40 сантиметров.

Когда планки укладываются внахлест нужно, чтобы между ними был промежуток по длине от 10 до 15 см. После завершения работ стыки покрываются герметиком. Окончательным этапом установки защитных частей является крепление планок примыкания.

Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы :

• ветровая планка для металлочерепицы;
• карнизная планка для металлочерепицы;
• коньковая планка;
• планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем :

• Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

• Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
• Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
• Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.

1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом :

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки.

Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента.

После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях.

Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши.

Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила :

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Похожие новости

Источник: http://krovlya-mp.ru/montazh-karniznoj-planki-metallocherepitsy.html
