Крепление кобылок к стропилам

Кобылка в стропильной системе — Кровля и крыша

Строительство дома завершается обустройством скатной кровли. Чтобы крыша прослужила долго, важно установить качественную несущую составляющую, добротный каркас. Новички в строительном деле склонны придавать значение трудоемким этапам, а простой пускают на самотек. В итоге состояние крыши дома оставляет желать лучшего уже через пару лет эксплуатации.

К простому этапу, в том числе, относят кобылку, устанавливаемую в стропильной системе. Для чего предусмотрена кобылка и как ее правильно сделать своими руками, подсказывают опытные строители.

Функции кобылки в стропильном каркасе

Кобылка – отрезок бруса, с помощью которого увеличивают длину балок, обустраивая карнизный свес. Вот какие задачи решает правильно монтированная деталь:

• отводит воду от дома, помогая избежать намокания стен и фундамента, чреватого разрушением бетона и других материалов, появлением плесени и грибка;
• увеличивает срок использования ограждающих изделий;
• деталь видна невооруженным глазом, большой выбор детали делает ее незаменимым декоративным элементом, который придает дому завершенный вид.

Владельцы частных домов уверены, что карниз нужно строить всегда, вот только устройство с кобылкой некоторые обходят стороной. Еще один способ возвести эффективную в функционале конструкцию – задействовать в работе стропила длины, достаточной для установки подвесного приспособления. Именно возможность монтировать брус большей длины решает дальнейший этап монтажа. Исчерпывающим аргументом в споре, какое стропило лучше – сборное или единое, цельное, становится мнение профессионалов. Установленная деталь в стропильной конструкции упрощает врубку бруса в мауэрлат.

Преимущества использования кобылок

Послушав специалистов, некоторые склоняются к применению кобылок, которые не заменят при обустройстве свесов крыши никакие другие компоненты. И все благодаря следующим плюсам:

1. Дерево под балки закупается точной длины, которая измеряется путем наложения рулетки от конька до мауэрлата. Производство кобылок, в свою очередь, предусматривает применение удешевленного варианта доски, сечение которой составляет от 5 до 10 см.
2. Меньшая длина балки в разы упрощает транспортировку и подъем детали на крышу для последующей установки.
3. С помощью коротких изделий не составляет особого труда зафиксировать ровную границу свеса.
4. Если и появляются проблемы, то от них можно избавиться или скорректировать дефект уже во время эксплуатации дома. При порче функционального элемента изделие заменяют новой, полный демонтаж крыши не требуется.
5. Роскошно и сказочно смотрятся резные приспособления.
6. Когда на крыше обустраивают деталь, линия, проходящая от стропила, преломляется, что придает строению изысканный, необычный внешний вид.

Как правильно сделать и монтировать кобылку

Чтобы установить кобылку в стропильном каркасе своими руками, следуйте пошаговой инструкции, составленной опытными кровельщиками:

1. Измерьте расстояние между границей кобылки и стеной, если следовать к настенной конструкции по перпендикуляру. Единого рекомендуемого показателя не существует, ведь материал, используемый для каркаса крыши и всего дома, может значительно отличаться. Если здание сделано из камня, расстояние не может составлять меньше 45 см, а если задействовано дерево, этот параметр достигает 60 см.
2. Чтобы закрепить деталь к «ноге» для стропила, понадобятся 4 гвоздя, два из которых фиксируют насквозь в обратном направлении, а после дополнительно загибают. Если халатно отнестись к этому требованию, описанному в технологии установки кобылки, конструкции получаются слабыми на разрыв. Деталь никогда не фиксируют непосредственно к стропильной «ноге», обязательно нужно предусмотреть вставку в виде доски. Когда крепеж осуществляется при помощи толстых гвоздей, чтобы не повредить балки, для них заранее предусматривают углубления и только потом забивают гвозди.
3. Для определения нижних концов изделия относительно одной линии особое внимание стоит уделить закреплению первых изделий и последних. Именно этот шнур становится ориентиром для последующего подгона и установки оставшихся консолей.

Как придать кобылке завершенный вид

Чтобы кобылка, предусмотренная в стропильной системе, вписывалась в единый ансамбль отделки дома, покупайте в магазине декоративные кобылки. Но даже если их не оказалось в наличии, украсить и шикарно оформить можно самое обыкновенное изделие, достаточно приобрести специальную пропитку под древесину.

Если этот вариант кажется слишком простым, впору обустроить карнизный короб. Закрывая каркас коробом, помните, что конструкция должна дышать, ведь дерево портится, если присутствует парниковый эффект. Запланируйте естественную вентиляцию.

Чтобы надежно закрепить кровельный короб, к каждой кобылке зафиксируйте по подшивной доске. Такой подход поможет добиться замкнутого контура, после чего приступайте к подшивке карниза. Полная герметичность и соединение одной детали с другой заподлицо – не самый хороший способ формирования короба, откажитесь от монтажной пены или силиконового герметика.

Как сделать и закрепить кобылку в стропильной системе: пошаговая видеоинструкция
Как правильно сделать и закрепить кобылку в стропильной системе? Читатели могут ознакомиться с пошаговой инструкцией в представленной статье, над которой работали опытные специалисты.

Источник: krovlyamoya.ru

[content-egg module=GdeSlon template=compare]

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Пару слов об устройстве крыши

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

• Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
• Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
• Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
• Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
• Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
• Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
• Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Источник: https://krovlyaikrysha.ru/kobyilka-v-stropilnoy-sisteme.html

Делаем кобылку в стропильной системе правильно

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнилей.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

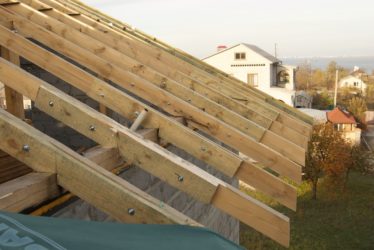

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

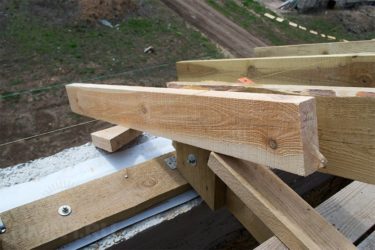

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.

Источник: https://besedkibest.ru/o-kryshah/kobylka-v-stropilnoy-sisteme/

Что такое кобылка для кровли

Крыша дома обязательно оборудуется свесом, который защищает стены строения и отмостки от атмосферных осадков, падающих с кровли в виде воды. При этом карниз защищает проём между кровельной конструкцией и стенами от ветра. Но иногда случается так, что крыша дома была в своё время собрана неправильно. Или длины стропил не хватило, чтобы создать оптимальную ширину свеса, которая должна быть не менее 40 см. Для удлинения ног используют элемент, носящий название в стропильной системе.

Что такое кобылка

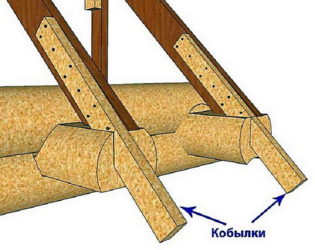

По сути, это кусок доски, который удлиняет стропила. Он просто крепится к ним любыми средствами и способами, создавая карниз крыши. При этом можно использовать для кобылок доски меньшего сечения. Главное здесь – выставить их в одной плоскости со стропилами, чтобы верхний торец первых составлял продолжение вторых.

Необходимо отметить, что, кроме выше обозначенных преимуществ есть у этого элемента и другим положительные моменты:

1. Упрощается ремонт свеса, если один из элементов вышел из строя или потерял несущую способность. Надо просто заменить кобылку с изъяном на новую. С вышедшей из строя стропильной ногой ремонт потребовал бы больших вложений сил и средств. К тому же он был бы довольно трудным и трудоёмким.
2. Упрощается процесс выравнивания линии свеса. Даже при больших перепадах его можно исправить, заменив одну или несколько кобылок другими.
3. Снижается давление на стены дома и его фундамент.
4. Чем короче стропила, тем они дешевле.
5. Кобылка кровли может служить и декоративным элементом кровельной конструкции. Надо придать ей необычный внешний вид, к примеру, при помощи резьбы по дереву.

Правила установки

Есть стандартная технология, которую используют для сооружения свеса кровли из кобылок. Сначала монтируют стропильную систему полностью. Затем готовят шаблон, по которому будут вырезать из досок кобылки. Шаблон выбирается с учётом проектируемых элементов деталей дома и кровли в том числе. То есть устанавливается ширина свеса, к которой прибавляют 30–50 см, используемые на крепление.

При этом применяют такое соотношение – чем длиннее свес, тем длиннее должно быть место крепежа. Суть этого соотношения заключается в том, что кобылка работает, как консоль. Поэтому чем она длиннее, тем больше действуют на неё нагрузки. А значит, необходимо исключить все изменения крыши, происходящие путём проседания свеса под действующими нагрузками.

К примеру, если по проекту дома ширина карниза составляет 40 см, то шаблон подгоняется под размер 70–80 см. Из досок вырезается требуемое количество кобылок, которое равно количеству стропильных ног. Не забываем, что свес кровли изготавливается из пиломатериалов, поэтому кобылки обязательно обрабатываются антисептическими и антипиренными составами. Антисептик борется с паразитами, плесенью и грибками, антипирены являются противопожарным средством. Их так и наносят: сначала первый, после его высыхания второй.

Теперь непосредственно о монтаже. Наращивание стропил производится двумя способами:

1. Кобылка кровли приставляется к стропильной доске. То есть они соприкасаются боковыми сторонами на длину крепёжного участка (30–50 см). Таким способом они и скрепляются между собой.
2. Приставляют её к стропилу торец к торцу ширины досок. А между собой они соединяются дополнительной доской, которая прикладывается к ним сбоку.

Для второго варианта используют кобылки, длина которых должна быть равна ширине свеса крыши. И ещё один момент, который лежит в основе свеса крыши. Кобылки не упираются в мауэрлат или стены дома. Они несут только нагрузки от карниза, то есть обрешётки и кровельного материала, которые на нем лежат.

Варианты крепления

Для крепления используют два вида крепёжных изделий: гвозди (обычные или ершовые) и болты. Первые выбирают с учётом толщины используемых досок. То есть длина крепёжного изделия должна быть хотя бы на треть больше толщины элементов свесной конструкции. Их вбивают до упора, сгибая концы, вышедшие с обратной стороны доски. Забивать гвозди надо так – один крепёж со стороны установленной кобылки, другой со стороны стропильной ноги.

Количество гвоздей зависит от длины участка соединения. Минимально четыре гвоздя, максимально восемь. Забивают их парами один над другим. Это в независимости от того, какой способ стыковки выбирается.

Сегодня многие мастера используют саморезы. Их длина не должна превышать толщины спаренной конструкции. При этом лучше сначала просверлить отверстия меньшего диаметра, чем диаметр самореза, куда загоняются крепёжные изделия.

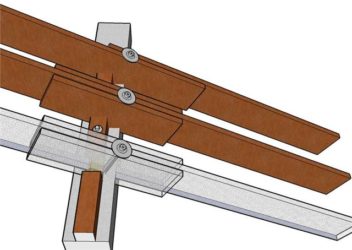

Что касается болтов, то их месторасположение может быть посередине вдоль стропильных ног или в шахматном порядке. Количества болтов выбирается также с учётом длины соединительного участка. Минимальное количество – два, максимальное – шесть.

Сложность второго варианта крепления заключается в том, что необходимо точно просверлить отверстия в двух стыкуемых элементах. Поэтому сначала сверлятся отверстия на кобылках, потом их приставляют по месту установки, где через отверстия делают метки. Кобылку убирают в сторону, а в стропиле делают сквозное отверстие под болт. После чего первую устанавливают ко второй, совмещая сделанные отверстия, в которые вставляются болты, закрепляемые гайками.

Опытные мастера подходят к этому процессу проще. Они сначала производят установку кобылок к стропилам, крепят их саморезами или гвоздями. А затем уже в сдвоенной конструкции делают общие отверстия, куда вставляют болты.

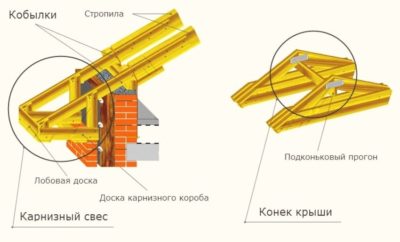

Оформление карнизного свеса

Если для формирования свеса крыши были использованы декоративные кобылки или наращённые участки обработали лаком, то карниз так и оставляют в неизменном виде. Иногда делают обшивку между ними, чтобы не видно было обрешётки и кровельного материала. Обшивку обычно проводят вагонкой или другим панельным или листовым материалом, к примеру, фанерой.

Но чаще отделку карниза проводят с помощью собираемого короба, который формируется кобылкой, подшивной планкой и стеной здания. При этом подшивной элемент – это брус, который соединяет между собой концы кобылок.

Обшивка таким способом создаёт не только выступ карниза, но и целого короба, который закрывает собой выступающую часть стропильной системы. В него, а точнее, в нижнюю плоскость короба, вставляются светильники, вентиляционные решётки.

Кстати, последний элемент – обязательная деталь свеса крыши, потому что его делать герметичным нельзя. Вентиляция кровли – основополагающая система, которая продлевает срок эксплуатации крыши в целом.

Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/kobylka-krovli/

Устройство кобылок стропильной системе

Необходима ли кобылка в стропильной системе? Для чего применяются кобылки при устройстве кровли и как их сделать самостоятельно можно узнать, прочитав эту статью.

Стоит заметить, что использование кобылок является не обязательной, а скорее, вынужденной мерой. Функция кобылки заключается в увеличении длины стропила.

Монтаж стропильной системы

Использование кобылок целесообразно в том случае, если длина бруса для стропил недостаточная.

Дело в том, что крыша не заканчивается достижением стены – стропила должны выходить за ее пределы, представляя собой основания для стрехи. Стреха (свес) – участок крыши,  выходящий за уровень стены.

Стреха выполняет следующие функции:

• предупреждает попадание осадочных вод под свод крыши;
• обеспечивает защиту карниза и стены здания от сырости и плесени;
• препятствует подмыву фундамента дождевыми водами путем отведения ливневых потоков в сторону от цоколя строения;
• вкупе с выступающим карнизом перенаправляет потоки ветра, предохраняя от срывов кровли.

Свес должен выступать за пределы стены на расстояние 0,5 – 1 м. Лучше всего если стреха будет оборудована фартуком свеса и системой водостока.

Только наличие надежной системы отведения сточных вод наряду с дренажной канализацией может послужить гарантией долговечности строения.

Помимо устройства водоотвода повысить защитные функции крыши может и подшивка низа свеса ветровой доской.

Использование реек для подшивки кровли позволяет закрыть части каркаса от посторонних глаз, но декоративная функция далеко не единственное предназначение обшивки.

Сформированный из реек короб или мостик препятствует задуванию ветра и попаданию дождевых вод в чердачное помещение.

А если его еще и качественно утеплить, то наличие обшивки благотворно скажется на энергоэффективности всего строения. Вместо деревянных реек можно использовать сайдинг или профнастил.

Для монтажа стропильной системы самый оптимальный вариант – это цельное стропило, нога которого располагается от конька до опорного бруса и продолжается на некоторое расстояние за периметр стен.

После установки каркаса крыши выполняется его обрешетка и покрытие кровельными материалами.

В этом случае кровля представляет собой цельную надежную конструкцию. Такой подход обеспечивает прочность крыши.

Особенно это актуально в регионах:

• с повышенной сейсмической активностью;
• с обильными снегопадами;
• на открытых ветрам пространствах.

:

Однако длина бруса, предназначенного для каркаса кровли, не всегда позволяет использовать цельные стропила.

Иногда длины может не хватать, и в этом случае производится удлинение стропил за счет кобылок.

 Удлинение стропил

Кобылки в стропильной системе могут использоваться не только в тех случаях, когда длины подготовленного пиломатериала не хватает.

Применение доборов позволяет сэкономить некоторую сумму денег, так как для кобылок используется более тонкая и дешевая доска, чем для самих стропил.

Так как размер и вес доборных досок сравнительно меньше, то подъем материала на кровлю и его монтаж будет легче осуществить своими руками.

Несколько дешевле при использовании кобылок обойдется и замена отслуживших деталей свеса.

Хотя разбирать для ремонта придется всю кровлю, как и в случае замены всего каркаса.

Тем не менее основным преимуществом использования кобылок является совсем не экономия. Главный плюс добора – возможность изменить линию свода крыши.

С применением кобылок проще сделать фигурную кровлю, так как стреха может располагаться под любым удобным углом к плоскости крыши.

Помимо этого, нижняя часть кобылок часто украшается резьбой, что само по себе делает строение более изящным.

Технология выполнения подготовительных и кровельных работ с применением кобылок несколько сложнее, чем при устройстве цельного каркаса.

При удлинении стропил при помощи кобылок важно уделить должное внимание креплению самих стропил к опорному брусу или мауэрлату.

Каркас должен иметь хороший упор. Для его обеспечения брус может иметь спил под необходимым углом.

Крепление кобылок производится непосредственно к самим стропилам. Для монтажа используются кровельные гвозди, которые забиваются насквозь с противоположных сторон.

Вышедшие концы необходимо загнуть. Даже пара гвоздей может обеспечить прочное крепление, но для усиления мощности конструкции рекомендуется использовать четыре гвоздя.

Их необходимо забивать в шахматном порядке с расстоянием в 15 см. Такое крепление необходимо для того, чтобы вся конструкция не рухнула под тяжестью скопившегося на кровле снега и льда в зимнее время года.

После монтажа кобылок кровельные работы производятся обычным образом.

Элементы конструкции не герметизируются, так как для обеспечения вентиляции ветровой короб должен быть воздухопроницаем.

:

Это защитит стреху крыши и карниз от плесени и грибка. Благодаря вентиляционным отверстиям, микроклимат чердачного помещения также будет здоровым.

Особенности проведения работ

В случае применения кобылок стропила обрезаются вровень со стеной. Длина доски для обустройства свеса зависит от желаемой длины стрехи.

К длине свеса необходимо добавить 30 — 50 см на нахлест. Это обеспечит надежное скрепление между каркасом и свесом крыши.

Рекомендуемыми породами древесины являются:

• лиственница;
• сосна;
• кедр и другие хвойные породы.

Срок эксплуатации стрехи крыши напрямую зависит от качества материалов и соблюдения технологии работ. Доска должна быть ровной, желательно без сучков. Использование горбыля не допустимо.

Для того чтобы продлить срок эксплуатации свеса, рекомендуется обработать пиломатериал специальными антисептическими средствами.

После того как доски отобраны и обрезаны под нужный размер, можно приступать к монтажу.

Каркас свеса формируется отдельно по каждой стороне крыши. Для начала размечают и закрепляют первую и последнюю опорные доски.

Затем между ними натягивается шнур, по которому равняются остальные кобылки. Если планируемая длина свеса больше 70 см от уровня стены, то рекомендуется соединить их сплошной деревянной рейкой — это увеличит жесткость конструкции.

После монтажа каркаса свеса выполняется его обрешетка аналогично тому, как проделывалась обрешетка стропильного каркаса свеса.

Когда обрешетка сделана, можно приступать к укладке кровельных материалов.

:

С фронтонной стороны строения выступ обуславливается обрешеткой. Фронтонный выступ должен выходить за плоскость стены не менее чем на 30 см.

По карнизу фронтона целесообразно пристроить козырек с капельником и водосточным желобом.

На самом деле выполнение кровельных работ не является таким сложным процессом, как может показаться на первый взгляд.

При желании построить каркас и покрыть крышу сможет любой человек, имеющий достаточно свободного времени.

Однако людям, не имеющим никакого опыта в строительстве и работе с деревом, не стоит браться за возведение кровли самостоятельно. Лучше нанять бригаду опытных кровельщиков.

:

Если в силу каких-то причин все работы решено проводить своими руками, то можно взять опытного помощника или руководствоваться советами профессионала.

Если удастся избежать ошибок, то в дальнейшем крыша не принесет никаких проблем.

Успешного строительства и проведения кровельных работ!

Источник: http://kroemsami.ru/kobylka-v-stropilnoj-sisteme.html

Особенности применения кобылок в стропильной системе крыш

На современном этапе строительства деревянные конструкции крыш чаще всего применяются при сооружении малоэтажных жилых домов, подсобных или производственных зданий.

Существуют различные конструктивные решения в проектировании крыш, но в любом из них должен предусматриваться навес краёв кровли над наружными стенами здания. Такой навес называется карнизом. Он необходим для отвода дождевых вод в сторону на безопасное расстояние, иначе они могут принести вред как стенам, так и всему сооружению в целом.

Именно для устройства подобного свеса крыши и применяются кобылки.

• Варианты устройства карнизов
• Общие сведения
• Монтаж карнизов
• Переход к работе с кровлей
• Декоративные возможности
• Особые варианты стропильной системы
• Вариант применения кобылок с устройством короба
• Плюсы и минусы применения кобылок

Элементами большинства стропильных систем являются:

1. Стропило.
2. Мауэрлат.
3. Прогон.
4. Лежень.
5. Подстропильная нога.
6. Затяжка.
7. Кобылка.

Варианты устройства карнизов

Существуют варианты крыш, когда обходятся без крепления кобылок. Если на монтаж перекрытия используются деревянные балки, к которым затем привязывают всю стропильную систему, то в качестве навеса над стенами выпускаются непосредственно концы самих балок. Выпущенные концы выравниваются по одной линии и обшиваются снизу и с торцов строганными досками в виде короба.

Даже при такой конструкции крыши реально применение кобылок, если длина балок не позволяет выпустить их за пределы стен.

Не используются кобылки и на двускатных стропильных крышах при устройстве карниза над передним и задним фронтоном дома. Здесь карниз создают путём напуска за пределы стен обрешётки крыши с последующей обшивкой их снизу и закреплением ветровых досок.

Общие сведения

Применение кобылок в стропильной системе чаще всего необходимо, когда стропила крепятся к мауэрлатам — специальным балкам, которые идут по стенам вдоль всего здания.

Мауэрлаты применяются в случае:

1. Конструкция деревянного перекрытия спроектирована отдельно от крыши.
2. Перекрытие здание осуществлено бетонными плитами.
3. Перекрытие здания из монолитного бетона.
4. Перекрытие отсутствует (складские помещения).
5. Мауэрлат связывает ряды колонн.

Мауэрлаты крепятся к стенам при помощи кусков толстой проволоки, которые предварительно монтируются в кладку стены.

К мауэрлатам закрепляются нижние опоры стропил при помощи гвоздей или скоб. При чрезмерной длине стропил для придания им дополнительной жёсткости применяются такие элементы, как подстропильные ноги. В случае отсутствия деревянных балок на бетонное перекрытие для упора ног снизу укладываются специальные балки лежни. Монтаж опорных ног для подпорки одновременно двух стропил может быть выполнен в форме буквы «п» с горизонтальной перемычкой сверху. Ноги могут подпирать не только стропила, но и центральный конёк крыши.

В помощь ногам используются укосы — это балки, закрепляемые под углом и обеспечивающие максимальную жёсткость конструкции.

Монтаж карнизов

Так как мауэрлаты и вся стропильная конструкция находятся в пределах стен, то и карнизного свеса крыши за пределы строения не получается.

В этом случае и применяются кобылки. В качестве материала для их устройства подойдут деревянные доски, рейки или бруски, которые в своём сечении должны быть тоньше стропил.

Древесина, используемая на устройство свесов, подвергается обработке теми же антисептическими материалами, как и все остальные древесные материалы, используемые при строительстве дома.

Длина кобылок избирается в зависимости от запланированного размера свеса крыши.

Они крепятся к нижним концам стропил и являются как бы их продолжением за пределы сооружения. На перехлёст со стропилом должно быть задействовано не менее третьей части длины кобылки. Верхние плоскости всех кобылок должны совпадать с верхней плоскостью крыши. Если мауэрлат мешает выполнению этого условия, то в его теле вырезается паз, чтобы кобылка вошла в него до совпадения своей верхней плоскости с поверхностью стропила. Подгонка и крепление каждого узла карниза осуществляется индивидуально.

Чтобы навес карниза получился правильным, сначала осуществляют монтаж крайних угловых кобылок. Их внешние окончания должны быть на одинаковом расстоянии от стены. Затем по их концам натягивают шнур, и в соответствии со шнуром выставляют все остальные элементы.

Крепление к стропилам осуществляется при помощи гвоздей.

Переход к работе с кровлей

После монтажа отдельных элементов карниза поверху кобылок нашиваются продольные доски, но только в отличие от остальной части кровли, здесь доски используются исключительно строганные и с тщательной подгонкой. Лучший вариант использование шпунтованных досок.

Если в проекте здания при устройстве кровли предусмотрена настилка гидроизоляционных или пароизоляционных материалов, то участок кровли над карнизом покрывается ними тоже.

Настилку кровельного материала начинают с выпуском 50−100мм от грани крайней доски карниза.

Декоративные возможности

Так как нижняя сторона навеса крыши является видимой, то напрашивается желание сделать эту часть сооружения более декоративной. Возможности к этому есть. Можно просто закруглить конечность каждой кобылки, а можно сделать их низ фигурным на всём видимом участке.

С помощью лобзика реально сделать фигурные вырезы в средней части досок. Тут надо знать меру и не переусердствовать с их чрезмерным количеством, что может ослабить конструктивную прочность кобылок.

Для большей декоративности видимые деревянные элементы целесообразно покрыть масляными красками или бесцветным лаком, чтобы сохранить текстуру дерева.

Особые варианты стропильной системы

Если в качестве стропил используются не очень массивные лесоматериалы, то можно попробовать осуществить монтаж стропил к мауэрлатам с выпуском за пределы стены. Получаются стропила кобылки.

Этот способ потребует применение дополнительных конструктивных решений, что не всегда обеспечивает надёжную прочность всей конструкции кровли.

К тому же работа по выравниванию больших длинных стропил по шнуру гораздо затруднительнее, чем установка более лёгких и компактных кобылок.

Случается в качестве карнизного свеса используют материалы самой кровли без всяких дополнительных деревянных элементов. Но этот метод применим при использовании достаточно жёстких материалов кровли: асбестоцементный шифер, профнастил.

Вариант применения кобылок с устройством короба

Сторонники коробчатой формы навеса крыши могут совместить использование кобылок с устройством короба. Для этого к уже установленным кобылкам нужно прикрепить дополнительные элементы в форме двух реек скреплённых концами под 90°. Одну рейку закрепляют к кобылке вертикально вплотную к стене. Другая рейка получается расположенной перпендикулярно стене. Её конец крепят к нижней части кобылки. Длина и толщина реек высчитывается в зависимости от величины карниза.

Все эти дополнительные уголки выставляют по шнуру и обшивают строганными досками толщиной 15−20мм.

В качестве обшивки короба допустимо применение не только дерева, но и современных материалов:

1. Пластик.
2. Сайдинг.
3. Профнастил.

Плюсы и минусы применения кобылок

Преимущества:

1. Упрощается сооружение свесов крыши.
2. Сокращается расход деревянных строительных материалов.
3. Ускоряется время строительства.
4. Хороший свес оберегает отмостку здания от преждевременного разрушения.
5. Здание приобретает привлекательный вид

Одним из главных недостатков такого карниза большая парусность. При сильном ветре конструкция крыши подвергается большим испытаниям.

Некоторые преимущества применения кобылок проявляются после многолетней эксплуатации дома.

Со временем открытые деревянные части свесов от воздействия атмосферной влаги приходят в негодность. В случае с кобылками их реально заменить даже в выборочном порядке, не особо прибегая к серьёзному демонтажу конструкции крыши.

Источник: https://remontoni.guru/dom/krysha/osobennosti-primeneniya-kobylok-v-stropilnoj-sisteme-krysh.html

Кобылка – кровля со стропилами, удлиненными кобылками

Крыша жилого дома имеет технически сложное устройство, в котором каждый элемент конструкции выполняет ему отведенную роль и функцию. От соблюдения технологии монтажа кровли зависит ее надежность, срок службы и несущая способность. Даже такие незначительные по размеру элементы как карниз оказывают влияние на функциональность конструкции.

В нашей местности, которая славится высокой снеговой нагрузкой зимний период, широкий карниз крыши – насущная необходимость, обеспечивающая безопасную эксплуатацию дома. Однако, длина стропил не всегда позволяет сформировать широкий свес, поэтому для его устройства используют кобылки. В этой статье мы расскажем о конструкции и функциях этих элементов.

Карниз кровли и его функции

Карнизом крыши называют нижнюю часть кровельного свеса, которая выходит за пределы наружных стен сооружения. Он формируется за счет увеличения длины стропильных ног каркаса кровли на 30-100 см, сверху он, как и остальная поверхность ската покрывается, гидроизоляционным материалом, а снизу зашивается софитами, сайдингом или досками. Карниз в конструкции крыши выполняет следующие функции:

1. Защищает наружную поверхность стен и их отделку от попадания атмосферной влаги во время сильных ливней, снегопадов и обильного таяния снега весной. Благодаря этому внешний вид и целостность облицовки сохраняется намного дольше.
2. Предотвращает попадание воды внутрь стропильного каркаса крыши. Подшивка карниза защищает от капель, отскакивающих от крыши во время косых дождей, но при этом не затрудняют вентилирование подкровельного пространства.
3. Придают кровле законченный, аккуратный внешний вид. Подшивка карниза закрывает неприглядную «изнанку» кровельного ската.
4. Защищает окна от проникновения от проникновения прямых солнечных лучей, что часто является неприятностью в жаркие летние дни.

Обратите внимание, что в средней полосе России опытные строители рекомендуют возводить крыши с карнизами шириной не менее 40-50 см, чтобы защитить отмостку здания от размывания дождями и потоками талых вод, стекающих со ската.

Как формируется карниз?

Широкий карниз крыши – залог безопасной эксплуатации и более удобного обслуживания здания. Он формируется за счет увеличения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:

• За счет использования стропил большей длины. Самый простой способ сформировать широкий карнизный свес – использовать для монтажа стропильного каркаса стропильные ноги, длина которых на 40-50 см превышает длину ската. Однако, у этого варианта есть один минус – каркас получается довольно массивным и дорогим. Кроме того, если скат крыши имеют длину больше 6 метров, то становится достаточно проблематично найти пиломатериалы, размеры которых позволяют сформировать более или менее приличный карниз.
• За счет монтажа кобылок. Чтобы сформировать свес необходимой длины модно использовать кобылки. Кобылка кровли нужна, чтобы увеличить длину стропил, при этом излишне не утяжеляя каркас. Они прикрепляются к концу стропильной ноги для увеличения длины ската. Кобылки могут удлинить карниз на любую длину, при этом эта технология дешевле, так как используются доски меньшего сечения, которые стоят недорого.

Что такое кобылки для стропильных ног?

Важно! Профессиональные кровельные мастера рекомендуют использовать для формирования карниза кобылки, так как зачастую это дешевле. Кроме того, это удобнее в плане монтажа, так как не приходится поднимать и перемещать по крыше стропила большого веса и длины.

Устройство

Кобылки – бруски или доски с сечением 50х100 мм, которые используются для удлинения стропильных ног каркаса крыши, необходимого для формирования карнизного свеса. Они дешевле, легче и удобнее в монтаже, чем удлиненные стропильные ноги, для изготовления которых используются доски большей толщины. Достоинствами такого конструктивного решения считают:

• Низкий вес. Кобылка кровли имеет меньшее сечение, так как на карниз крыши ложиться меньшая нагрузка. За счет этого общий вес стропильного каркаса крыши снижается, разгружается фундамент и несущие стены сооружения.
• Выгодная стоимость. Надставить стропила до необходимой длины с помощью кобылок обходится намного дешевле, чем использовать стропильные ноги большей длины, так как цена пиломатериалов напрямую зависит от их длины. А доски длиной свыше 6 метров вообще считаются нестандартными, а потому встречаются редко и стоят очень дорого.
• Удобство монтажа. Подъем на высоту крыши стропильных ног и так представляет собой некоторую трудность, передвижения же элементов каркаса большого размера и веса вообще может вылиться в глобальную проблему, которую не решить без специальной строительной техники. Поэтому намного удобнее увеличить длину стропил кобылками.
• Эстетичность. Кобылки для кровли могут выступать не только в качестве функционального элемента, но и как декор. Резные кобылки, характерные для традиционной русской архитектуры, помогают сформировать достаточно широкий карниз, в то же время являясь украшением деревянного дома.

Учтите, что аккуратно врезать в мауэрлат, а затем точно выровнять по длине стропильные ноги, намного выходящие за пределы наружные стен достаточно сложно. Опытные мастера считают, что с точки зрения технологии монтажа, кобылки – более простой, но функциональный вариант.

Технология монтажа

Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил. Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента. Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

1. После завершения установи стропильных ног каркаса по шаблону вырезают необходимое количество кобылок, длина которых позволит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
2. Затем приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, при этом между мини прокладывается небольшой брусок- вставка.
3. Каждая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей нужно загнуть, чтобы крепление со временем не ослабилось.
4. Когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, чтобы остальные элементы выравнивать по нему. Однако, этот метод не подходит при большой длине ската, так как шнур будет провисать.
5. После завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. При этом на самих кобылках крепят либо сплошную, либо усиленную обрешетку, чтобы усилить свес кровли.
6. После завершения кровельных работ снизу карниз кроли зашивают с помощью вагонки, сайдинга или софитов. Эта операция необходима, чтобы защитить карниз от проникновения атмосферной влаги снизу, а также для придания кровле завершенного, аккуратного вида.

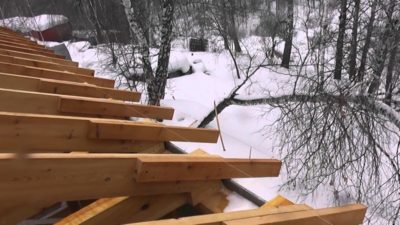

Технология крепления кобылокСтропильная система крови с кобылками

Для подшивки карниза снизу существует два метода – диагональный и прямой. При диагональной технологии монтажа обшивка приколачивается снизу прямо ко кобылкам. Для прямой зашивки с помощью брусков монтируется короб, который пол прямым углом соединяется с наружной стеной дома.

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/kobylka.html
