Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда.

Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки.

Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

а

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Технические тонкости монтажной технологии

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

Рассчитать количество необходимых элементов водосточной системы вы можете исходя из таких данных: (В + Н/2)хС, где:

• В – расстояние по горизонтали от свеса до конька;
• Н – высота , а С – длина крыши (все размеры в метрах).

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью крюкогиба слегка изменяем радус крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальное крепление.
• Шаг 5. Определите расположение воронки в конце желоба соответственно их размеру.
• Шаг 6. Далее приложите воронку желоба к доске и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой? либо специальными ножницами для металла.
• Шаг 7. Теперь получившиеся рамки отогните наружу. Вставьте желоба друг в друга. Важно, чтобы передняя часть желоба надевалась правильно – так, чтобы его носик оказался внутри завитка.

Вся сборка достаточно проста, сродни детского конструктора.

Желоба и воронки: располагаем на правильном расстоянии

А теперь перейдем непосредственно к установке водосточного желоба:

• Шаг 1. Первым делом монтируем воронку и прилегающие к ней желоба.
• Шаг 2. Края желоба крепим саморезами к лобовой доске.
• Шаг 3. Закрепляем воронку и сами желоба, пока их профили полностью не совпадут.
• Шаг 4. Проверяем угол наклона и расположение кронштейнов.
• Шаг 5. На них устанавливаем профиль желобов и состыковать их между собой. Свободные торцы закрываем заглушкой.
• Шаг 6. От воронки делаем отвод да трубы в стене.
• Шаг 7. Монтируем кронштейн для трубы.
• Шаг 8. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья хвои и ветки. Ведь застоявшаяся вода зимой способна превратиться буквально за ночь в лед и разорвать водосток изнутри.

Крепление вертикальных водостоков

Для начала давайте разберемся подробнее, как и какой стене правильно крепить водостоки. Итак:

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной каркасной стене, прикрепите держатель с саморезами к деревянному фасаду. Зафиксировать все это можно при помощи длинного острого стержня.

Источник: https://pilimbrus.com/kreplenie-lobovoy-doski-k-stropilam/

Лобовая доска кровли: варианты крепления, облицовки и подшивки свесов

Все фото из статьи

Эта статья посвящена методам оформления свесов кровли. Мы разберемся, как выполняется монтаж лобовой доски, и какие размеры она должна иметь. Кроме того, мы выясним, какой материал может быть использован для подшивки свесов и как его правильно закрепить.

Свесы кровли, вид снизу.

Элементы оформления свесов

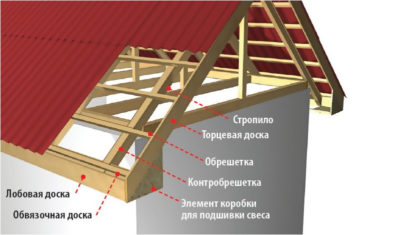

Вначале давайте познакомимся с терминологией. Итак, лобовая доска: что это такое и какую роль она выполняет в кровельной системе?

Это всего лишь продольный щит, закрывающий торцы стропил или выступающую часть обрешетки над фронтонами чердака. Кроме него, интересующая нас часть кровли включает:

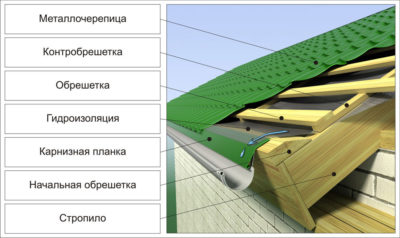

Элемент	Краткое описание
Стропило	Параллельная уклону крыши доска (или деревянный двутавр), смонтированная в вертикальном положении и обеспечивающая жесткость кровельного пирога
Обрешетка	Перпендикулярные стропилам деревянные доски, рейки или брусья, служащие основой для укладки кровельного материала
Гидроизоляция	Слой непроницаемой для воды пленки, исключающий попадание конденсата к стропилам и уложенному между ними утеплителю
Капельник	Металлический или полимерный профиль, исключающий попадание стекающего по гидроизолирующему слою конденсату на лобовую доску
Карнизная планка	Профиль, направляющий стекающую по кровле дождевую или талую воду в водосточный желоб

Заметьте: капельник нужен только при креплении желобов на длинный крюк к обрешетке.
Крепление водостока к лобовой доске делает его ненужным .

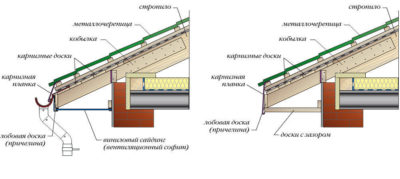

Два варианта устройства кровли: с монтажом водостоков на обрешетку и на лобовую доску.

При использовании гибкого кровельного материала (битумной черепицы, ондулина) вместо обрешетки по стропилам собирается сплошной щит — дощатый, фанерный или выполненный из ОСП.

Размеры

На концах свесов стропила, как правило, отрезаются по вертикали. В результате длина торца оказывается чуть большей, чем поперечный размер стропила. Обычно размеры лобовой доски кровли делаются такими, чтобы полностью или с небольшим недобором перекрывать эти торцы. Типичная поперечная ширина доски — 180 — 250 мм.

Какой должна быть ее толщина?

Давайте ненадолго задумаемся над режимом эксплуатации элемента кровли:

• Он не выполняет несущих функций. Максимальная нагрузка ограничена массой полных водосточных желобов;
• Он не испытывает значительных ветровых нагрузок — просто из-за небольшой собственной площади.

Именно поэтому в качестве лобовой доски используется пиломатериал толщиной 22 — 30 мм. Увеличение толщины приведет только и исключительно к некоторому увеличению затрат.

При большой толщине кровельного пирога лобовая доска может быть наборной.

Обработка

В правильно собранной кровле деревянные элементы надежно изолируются от влаги, что позволяет не заботиться об их надежной гидрофобизации. Исключение — обработка антисептическим грунтом для дерева: она необходима в любом случае.

Почему?

1. Антисептик предупреждает не только появление плесени и синевы, но и атаки насекомых. Древоточцы за несколько лет способны нанести деревянным конструкциям серьезный ущерб;
2. Все современные антисептики для древесины содержат антипиреновые добавки, снижающие горючесть конструкции. Нет, они не исключат вероятность возгорания полностью; однако вполне возможно, что именно антипирен позволит вам вовремя потушить начавшийся пожар, задержав распространение огня.

Если по какой-то причине лобовую доску планируется оставить полностью открытой, ее древесине необходима защита от воды. Простейший и наиболее дешевый способ выполнить ее — двукратная пропитка подогретой на водяной бане олифой. Как вариант, олифа может быть нанесена в холодном виде, после чего доска прогревается строительным феном.

Подогрев олифы на водяной бане исключит ее пригорание к стенкам посуды.

Подсказка: нагрев олифы существенно увеличивает глубину ее проникновения в древесину.
Среди прочего, горячая пропитка олифой используется для защиты деревянных элементов корпусов катеров и лодок.

Если при выборе материала для лобовой доски у вас есть возможность предпочесть ту или иную породу древесины, лучшим выбором для нее будет лиственница. Она заметно тяжелее более распространенных сосны и ели, зато не боится гнили и не впитывает воду даже при длительном контакте с ней. Цена куба лиственницы примерно в 1,3 — 1,4 раза выше стоимости кубометра сосновой доски.

Крепление

Традиционно для крепления лобовой доски к торцам стропил используются обыкновенные оцинкованные гвозди, вбиваемые через доску в торец стропил. Длина при толщине доски в 22 — 30 мм составляет 100 мм.

Лобовая доска прибита гвоздями в торцы стропил.

Как всегда, есть ряд тонкостей и нюансов.

• Насечка на гвоздях вблизи к острию усилит крепление;
• Гвозди можно заменить оцинкованными саморезами; однако качество крепления от этого не улучшится. Кроме того, увеличится вероятность расколоть стропило;
• Черные фосфатированные саморезы использовать категорически не стоит. При длительном контакте с влагой они украсят свесы ржавыми потеками; кроме того, этот тип крепежа не отличается особой механической прочностью.

Как лобовая доска крепится к торцам обрешетки со стороны фронтона? Точно так же, но с небольшим дополнением. Поскольку крепление к одной обрешетке не обеспечит достаточную жесткость, снизу между каждой второй — каждой третьей доской обрешетки и лобовой подшивается дополнительный отрезок бруска или доски, делающий соединение Т-образным.

Подшитые к обрешетке снизу отрезки доски придают креплению жесткость.

Еще один особый случай — крепление к деревянному двутавру.

Справка: деревянные двутавровые балки представляют собой полосу ОСП, вклеенную между двумя брусками с выбранными в них продольными пазами.

Очевидно, что соединять лобовую доску с двутавровыми стропилами гвоздями встык — плохая идея. В ОСП гвоздь не вобьешь, а небольшой размер бруска может заставить его расколоться при расклинивании крепежом.

Для решения этой проблемы опять-таки используется подшивка отрезков доски, но уже параллельно стропилу. Доска подшивается к ОСП двутавра саморезами, после чего используется для соединения деталей все теми же оцинкованными гвоздями-соткой.

Схема крепления доски к стропилам из клееного деревянного двутавра.

Оформление

Как можно визуально оформить лобовую доску, придать ей привлекательный вид?

• Пропитка олифой сама по себе делает древесину не только защищенной от влаги, но и достаточно привлекательной: проолифленная поверхность внешне напоминает лакированную;

При желании доску можно тонировать, разведя в олифе сухую морилку.

• По олифе доску можно красить любыми видами масляной краски. Кроме того, на олифу хорошо ложатся акрило-латексные водоэмульсионки (в том числе «резиновая» гидроизолирующая краска, которая при необходимости колеруется в произвольный цвет водорастворимыми пигментами);
• Металлосайдингом или профлистом. Он крепится с доске саморезами с резиновыми пресс-шайбами;
• Наконец, она может быть закрыта декоративным пластиком (софитом или плотными пластиковыми панелями для внутренней отделки). Не стоит бояться применять материал для внутренних работ: панели ПВХ в условиях улицы неограниченно долго сохраняют свой цвет; механических же нагрузок на лобовую доску и ее покрытие, как мы выяснили ранее, конструкция кровли не предусматривает.

Установка водостоков

Водосточные желоба могут монтироваться с использованием крепежа двух типов:

1. Металлических крюков. Они обычно крепятся к обрешетке и закрываются кровельным материалом;
2. Пластиковых крепежей. В последнем случае крепление водосточной системы к лобовой доске может быть выполнено прямо через пластиковое декоративное покрытие или облицовку металлосайдингом. Даже при полных желобах распределение давления по площади основания крепежа сделает нагрузку безопасной для облицовки.

Пластиковый крепеж притягивается непосредственно к лобовой доске.

Совет: при установке пластикового крепежа на софит или стеновые панели из ПВХ нанесите на поверхность облицовки в точках вхождения шурупов немного силиконового герметика.Он исключит попадание воды под облицовку.

Как вариант, можно использовать для герметизации надетые на продетый через крепеж шуруп резиновые прокладки для кранбукс.

Подшивка свесов кровли

Подшивка преследует несколько целей:

• Защищает утепление кровли от продувания ветром;
• Предупреждает срыв кровельного материала сильными порывами ветра;
• Мешает проникновению в кровлю птиц, грызунов и крупных насекомых;
• Придает крыше благопристойный внешний вид, скрывая нижнюю часть стропил и гидроизоляцию.

Подшивка выполняется после окончания всех кровельных работ и наружного утепления стен дома.

При этом подшивка карнизного свеса (со стороны скатов крыши) должна обеспечить вентиляцию кровли. В противном случае постепенное скопление конденсата рано или поздно вызовет загнивание деревянных элементов стропильной системы. Кроме того, намокший теплоизоляционный материал обладает большей теплопроводностью.

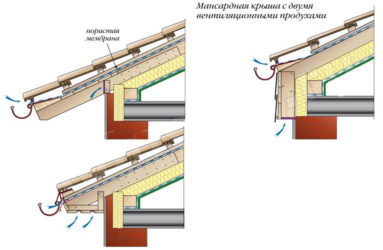

Вентиляция подкровельного пространства исключает скопление в нем воды.

Заметьте: общая площадь вентиляционных отверстий или зазоров должна быть не менее одной пятисотой (0,2%) от общей площади крыши.
При этом просветы или отверстия должны иметь небольшие размеры или закрываться решетками (сетками) — птицы и грызуны нами уже упоминались.

Инструкция по подшивке фронтонного свеса — совершенно иная. Вентиляция здесь не нужна; напротив, нужно обеспечить максимальную герметичность во избежание попадания в подкровельное пространства мусора в сильные ветра.

Какие материалы могут использоваться для подшивки:

• Профилированный стальной лист. Вентиляция со стороны карнизного свеса обеспечивается оставленным между профлистом и стеной просветом в 0,6 — 1,2 сантиметра. Крепление подшивки выполняется саморезами с пресс-шайбами;

Подшивка выполнена профлистом. Для крепления использованы саморезы с пресс-шайбами.

• Пластиковая вагонка. Для ее обрамления используются стартовые и L-образные профили; при большой ширине свеса (свыше 40 см) обязательно дополнительное крепление вагонки. Гребень фиксируется к стропилам мебельным степлером; при установке следующей планки крепеж скрывается;

Заметьте: для вентиляции в этом случае лучше использовать обычные пластиковые вентиляционные решетки.Они вставляются на распорный крепеж в вырезанные в подшивке острым ножом отверстия.

Для дополнительной фиксации решетки можно воспользоваться качественным силиконовым герметиком.

• Софит (пластиковый сайдинг). Проблема вентиляции решается использованием перфорированного софита;

Перфорированный софит на фото обеспечивает вентиляцию карнизного свеса.

• Обрезная строганная доска. Между соседними досками оставляется вентиляционный зазор в 0,5 — 1 сантиметр. Поскольку доска используется в атмосферных условиях, для ее защиты тоже желательно использовать двойную пропитку горячей олифой;
• Деревянная вагонка. Поскольку пазогребневые замки исключают монтаж с щелями, и в этом случае используются готовые вентиляционные решетки.

Свесы подшиты вагонкой.

Заключение

Искренне надеемся, что наши рекомендации помогут читателю в проектировании и строительстве собственного дома. Узнать больше о том, как своими руками монтируется кровля, позволит видео в этой статье. Успехов!

Источник: https://rubankom.com/materialy/pilomaterialy/doski/1458-lobovaya-doska-krovli

Лобовая доска кровли размеры

Не всегда начинающему застройщику понятен узел изготовления лобовой доски и подшивы крыши. как крепить доску перпендикулярно к выносам обрешетки. Рассмотрим это на некоторых примерах из моего и чужого опыта. Обычно вынос крыши за границы фронтонов проводят выносами доски обрешетки, как рекомендуют вынос должен быть не менее 50-70 см длинной.

Ширина лобовой доски определяет вид выноса кровли, его массивность, ну и тут уж как говорится на любителя. Для начал рассмотрим лобовую доску и подшиву на примере автора.

В моем случае было несколько проще сформировать подшиву так как вынос кровли достаточно большой и пришлось соорудить выносную стропилу, в прочих случаях вместо выносной стропилы будет служить сразу стена фронтона (кроме деревянной, о ней мы поговорим позже, на другом примере). Вот что мы имели на моем примере.

На выносы обрешетки, на ее торцевые части крепим лобовую доску, это самый распространенный вариант, но таким образом отсутствует жесткость конструкции, так как.

крепится она только в торцы, как же быть. а решение очень простое — необходимо соорудить Т — образную конструкцию для образование жесткости лобовой доски и для последующей набивки подшивы (вагонка, софиты. )

Данные упоры прикрепляются на саморезы к обрешетке и к лобовой доске. образуя прочную конструкцию. В дальнейшем она используется как поддержка для подшивы кровли, в моем случае расположение вагонки было перпендикулярно фронтону, поэтому пришлось дополнительно крепить брусок на стене дома и укреплять вагонку к нему.

крепление подшивы кровли.

Как быть в данном случае если фронтон дома из бруса или бревна. и к нему нельзя крепить бруски так как он будет осаживаться и подбиваться (конопатиться), на этот случай изготовление выносов дома будет немного более сложное, например, такое.

выносы при деревянном фронтоне

В данном примере задействованы дополнительные доски под вид обрешетки, но врубленные в стропильные ноги, они опираются толко на стропила и рычагом удерживают лобовую доску, т.е. фронтон из бруса (или бревна, у кого как) остается самостоятельным и ему ничего не мешает, подшива подбивается в лобовой доске и выносной стропиле, обнимающей фронтон.

Крепление лобовой доски

Крыша состоит из множества различных узлов и деталей, каждая из которых выполняет важные задачи. «Полный комплект» включает не только стропильную систему и кровельное покрытие. но и элементы безопасности кровли. водосточные системы. аксессуары и многое другое.

Только при условии качественного монтажа всех без исключения деталей крыша будет обеспечивать полноценную защиту от внешних факторов, и при этом будет иметь гармоничный внешний вид.

Основные задачи

Один из винтиков слаженного «механизма крыши» – это лобовая доска, которая устанавливается на торцы стропилин в районе карниза кровли.

Она не привлекает особого внимания, но это не умаляет ее значимости. Данный элемент выполняет две главные задачи: усиливает, придает дополнительную жесткость конструкции, и защищает.

Альтернативой может выступать доска карнизная, однако монтаж их отличается. Карнизная доска монтируется в предварительно выпиленные в стропилах пазы, а лобовая – крепится гвоздями перпендикулярно к выступающим частям стропил.

Также возможно одновременное применение двух этих элементов.

Установка ПВХ-держателей водосточной системы

Если в конструкции предусмотрена лобовая доска, монтаж водосточной системы можно производить на любом этапе готовности крыши.

Стоит обратить внимание: к данному элементу крепят не металлические, а пластиковые крепежи водосточной системы.

Если кровля уже полностью устроена, используют короткие крюки-держатели. Так как нагрузка во время дождя и таяния снега будет немалая, доску следует выбирать соответствующей толщины.

Пошаговая установка доски:

• в начале выводится четкая линия обрезки стропильных ног;
• проверяется вертикальность спила с помощью отвеса;

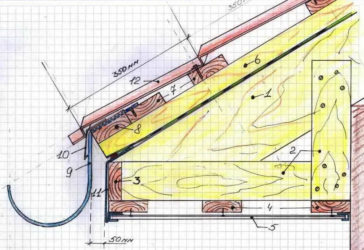

• к торцам стропил крепится непосредственно сама планка, при этом верхний ее край должен быть на уровне стартовой доски обрешетки ;
• проверяется точность установки – при помощи шпагата. Важно удостовериться, что доска смонтирована ровно, иначе неровной будет и линия водосточного желоба.

Предпочтительнее закреплять планку с помощью гвоздей, хотя допускается и монтаж саморезами. Крепежные элементы должны быть обязательно оцинкованы – во избежание коррозии.

Далее выполняется подшивка карниза крыши. Бруски, набиваемые на стену, располагают на уровне низа лобовой доски.

И уже между горизонтальным брусом и этой доской набивается обрешетка, к которой крепится подшивка – это может быть сайдинг. вагонка, профлист и другие варианты. Главное – не забыть об устройстве вентиляционных зазоров и в месте возможного проникновения под кровлю обеспечить защиту от птиц .

Защищаем древесину

Извечная проблема для данной части крыши – недолговечность деревянных деталей вследствие высокой влажности, даже при полноценной и качественной обработке древесины антисептиками.

Чтобы не допустить попадания на лобовую доску влаги, следует защитить ее специальным металлическим фартуком.

Если в качестве кровельного покрытия используется металлочерепица. то от намокания лобовую доску защищает карнизная планка: ее устанавливают после монтажа крюков.

Лобовая и карнизная планка-капельник для кровли из металлочерепицы

Каждый элемент комплекта для кровли из металлочерепицы имеет своё назначение и исключать его из покрытия недопустимо. Карнизная планка для металлочерепицы, играет весьма существенную роль в конструкции кровли. Хоть площадь этих элементов небольшая, они обеспечивают защиту и целостность всего кровельного покрытия.

Сама карнизная планка, как завершающий элемент защищает деревянные несущие конструкции от проникновения влаги и ветровой нагрузки. Все элементы кровли из металлочерепицы должны быть смонтированы на основании разработанных технологических карт. Отсутствие карнизной планки может привести к попаданию влаги в подкровельное пространство и привести к появлению сырости на стенах здания.

Также могут подвергаться гниению деревянные элементы крыши. Карнизные планки бывают двух видов: лобовая (или L–планка) и карнизные капельники для металлочерепицы.

L планка защищает лобовую доску от влаги и служит дополнительной опорой для хомутов водостока и подшивки карнизной части кровли. Она крепится перед установкой карнизной планки саморезами с шагом 35–40 см и нахлестом не менее 5 см. Размеры таких планок могут быть стандартными или изготавливаться по индивидуальному заказу.

Материал такой же, как и у металлочерепицы. Возможна различная цветовая гамма по желанию заказчика. Планка подчёркивает контуры кровли, поэтому должна быть смонтирована идеально ровно. В некоторых случаях, чтобы исключить неровности планки, её монтируют совместно со специальной металлической фаской (см. видео).

Наглядно такая планка изображена ниже.

Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка.

Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно. Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю.

Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю.

Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

1. Контробрешётка
2. Обрешётка
3. Гидроизоляция
4. Карнизная планка
5. Металлочерепица
6. Начальная обрешётка
7. Стропила

Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта.

Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу.

Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

1. Лист стальной
2. Цинковое покрытие (275 g/m²)
3. Покрытие антикоррозийное
4. Грунтовка
5. Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
6. Защитный лак

Общие советы по монтажу

При монтаже карнизной планки запрещено пользоваться дисковым электроинструментом, при работе которого металл кровельного материала сильно нагревается, что может повредить защитное покрытие. Обрезать планку нужно только ручными или электромеханическими ножницами. Все места срезов должны окрашиваться специальной краской, которая прилагается к комплекту. Запрещается прибивать планку гвоздями. Нужно использовать саморезы из комплекта под цвет всей кровли.

Не допускается исключение из конструкции кровли, какой-либо из карнизных планок. Оба вида надёжно обеспечивают длительную эксплуатацию кровли. Установка карнизной планки производится на высоте. Поэтому применяемые лестницы и стремянки должны быть надёжными и устойчивыми. Желательно заводского изготовления. При высоте кровли более трёх метров для монтажа необходимо применять строительные инвентарные леса.

Работы надо выполнять в безветренную погоду с применением специальных средств защиты от травм и с обязательным использованием монтажных поясов. Смотрите видео по монтажу карнизных планок:

Источники: http://mlhouse.ru/MS_lob_doska.htm, http://okrovle.com/kroem-kryshu-sami/kreplenie-lobovoj-doski.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/karniznaja-planka-kapelnik-dlja-metallocherepicy.html

Источник: http://krovlya-mp.ru/lobovaya-doska-krovli-razmery.html

Лобовая (карнизная) доска для кровли: монтаж ветровой планки на крыше

Используемая при обустройстве кровель лобовая доска – элемент отделки свесов крыши, набиваемый на вынос стропильных ног по всему периметру здания. Другие ее названия, знакомые большинству специалистов, – подшивка кровли или карнизная (ветровая) доска.

Решаемые задачи

Из определения лобовой доски следует, что ею решаются следующие задачи:

• закрывается торцевая часть стропильных ног, что позволяет улучшить внешний вид свесов шиферной крыши (декоративная функция);
• частично блокируется проникновение под кровлю дождя и снега (обеспечивает снижение уровня влажности под крышей);
• чердачное помещение защищается от сильного продувания, сводящего на нет все усилия по его утеплению.

Важно! Не следует путать карнизный элемент с торцевой доской, используемой для подшивки свесов фронтонов здания с двускатной или односкатной кровлей.

Выполняя защитную функцию, ветровая доска для кровли не препятствует естественной вентиляции чердачного пространства. После монтажа карнизной доски вместе с уменьшением перепадов температур и влажности циркуляция воздуха в этой зоне полностью сохраняется, поскольку в стыках строительных конструкций всегда имеются небольшие зазоры.

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.

Обработка выбранного сорта древесины

В соответствии со своим основным назначением ветровые планки на крышу должны иметь привлекательный внешний вид, для чего их поверхность обрабатывается (шлифуется) с максимальной тщательностью.

Дополнительная информация! При обустройстве карниза не следует забывать о том, что лицевые части постоянно подвергаются воздействию влаги.

Защитить подшивку кровли от разрушения сможет нанесенный на ее поверхность слой декоративного лака.

При выборе материала, подходящего для изготовления ветрового элемента, предпочтение следует отдать породе древесины, которая проще всего обрабатывается и имеет длительные сроки эксплуатации. Из всех известных видов древесных сортов такими универсальными свойствами обладает только лиственница.

Порода несколько тяжелее традиционных материалов из ели и сосны, но она устойчива к загниванию и практически не впитывает влагу даже при долгом контакте с ней.

Установка

Монтаж ветровика на крышу осуществляется в следующей последовательности:

• края выноса стропил (точнее, их торцевые части) выравниваются на всей длине карниза;
• заранее обработанная и хорошо высушенная заготовка ветровой доски поднимается к карнизу и подводится под кровлю;
• она прибивается гвоздями или приворачивается саморезами, врезаемыми в торцы стропил;
• при значительной длине кровли устанавливать лобовую доску с каждой из сторон придется несколько раз, повторяя одну и ту же операцию с подъемом по лестнице.

Важно! Для облегчения монтажных процедур рекомендуется пригласить помощника и подготовить две высокие лестницы.

При сочленении двух соседних заготовок лобовой доски необходимо внимательно следить за качеством образующихся стыков.

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Обратите внимание!Практически все известные антисептики содержат в виде добавки антипирен, существенно снижающий горючесть деревянных элементов конструкций.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания. При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок.

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Оценка статьи:

Загрузка…

Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/lobovaya-doska.html

Лобовая доска – монтаж, обшивка, размеры + мастеров

Установка лобовой доски кровли – особенности материала, область применения, пошаговая инструкция. Не всегда начинающие строители понимают, как связаны подшивка крыши и лобовая доска, а также как правильно устанавливать доску к выносам обрешетки.

Давайте рассмотрим, как это делать на нескольких примерах и чужом опыте. Как правило, вынос крыши за границу фронтона производится за счет выноса досок обрешетки, и этот вынос должен быть не меньше 0-5-0.7 метра.

Общие сведения

Ширина лобовой доски определяется разновидностью выноса крыши, массивностью и по пожеланиям владельца дома. Для начала следует рассмотреть лобовую доску и подшив на реальном примере. Формирование подшива может быть проще, если вынос кровли достаточно большой, но тогда требуется делать выносную стропилу, в остальных же случаях вместо нее будет сразу же стена фронтона.

На вынос обрешетки, а  точнее на торцевую часть следует прикрепить лобовую доску – самый распространенный вариант, но благодаря этому конструкция не будет жесткой, так как ее крепят только в торцы.

Что же делать? Следует изготовить Т-образную конструкцию для жесткости доски и дальнейшей набивки подшивы (софиты, вагонка).

Эти упоры прикрепите на саморезы к обрешетке и лобовой доски крыши, и вы получите прочную конструкцию. В будущем она будет использована в качестве подшивы. Если расположение вагонки к фронтону перпендикулярно, потребуется дополнительная фиксация бруска на стене дома и укрепление вагонки.

Что делать если фронтон сделан из бревна или брусьев и к нему нельзя прикрепить бруски, потому что из-за них он начнет осаживаться и конопатиться? В этом случае изготовление выноса дома возможно, но будет немного сложнее. В этом примере задействованы дополнительные доски в обрешетке – их врубили в стропильные ноги.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши. Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели. Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

1. Для начала требуется вывести четкую линию обрезка стропильных ног.
2. После проверьте вертикальность спила при помощи отвеса.
3. К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки.
4. Проверьте точность установки шпагатом. Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.

Желательно, чтобы планка была закреплена при помощи гвоздей, хотя допустима установка с использованием саморезов. Крепежные элементы обязательно должны быть оцинкованы, чтобы не было коррозии. После этого проводится подшивка крыши. Бруски, которые набивают на стену, должны быть расположены на уровне низа доски.

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.

Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Материал аналогичный тому, что используется для металлической черепицы. Есть отличия по цветам (на вкус заказчика). Планка поможет подчеркнуть контуры кровли, поэтому она должна быть выполнена идеально. В определенных случаях для исключения неровностей ее могут установить вместе со специальной фаской из металла.

Общие советы по установке

При установке карнизной планки нельзя использовать дисковые электрические инструменты, при действии которых металл кровли начнет нагреваться, так как это может повредить защитное покрытие. Обрезать планку требуется только электромеханическими или ручными ножницами. Места срезов должны быть окрашены специальной краской, которая продается в комплекте. Запрещено прибивать планку на гвозди. Следует использовать только саморезы, которые идут в комплекте и обязательно в цвет крыши.

Не допустимо исключение из конструкции любой карнизной планки. Все виды обеспечивают надежную и длительную защиту эксплуатации крыши. Установка планки карниза проводится на высоте. По этой причине требуется выбирать только устойчивые и надежные стремянки или лестницы (в идеале заводского изготовления). При высоте крыши больше трех метров для установки потребуются инвентарные строительные леса.

Работы следует проводить в безветренную погоду и с использованием специальных средств защиты от случайного травмирования (в том числе и монтажные пояса).

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/lobovaya-doska-montazh-obshivka-razmery-video-masterov.html
